Instalación eléctrica en casa: componentes y buenas prácticas

Soy Stevenson. Aquí pongo el foco en lo práctico y doméstico: dejar tu instalación eléctrica ordenada y cómoda sin obras innecesarias. Empezamos por lo que más usas (enchufes y tomas), luego veremos interruptores, canalizaciones, cables y tablero. Mi meta es que tomes decisiones simples: cuándo reubicar un punto, cuándo cambiarlo porque ya dio su vida útil y cuándo sumar uno nuevo para no vivir con extensiones en cadena. También verás errores frecuentes (fichas forzadas por muebles, regletas escondidas, cajas sin tapa) y pequeños hábitos que alargan la vida de todo el sistema. Si en algún caso se asoma un tema de riesgos, ahí lo trato aparte; acá mantengo el enfoque en elección y montaje básico para el día a día.

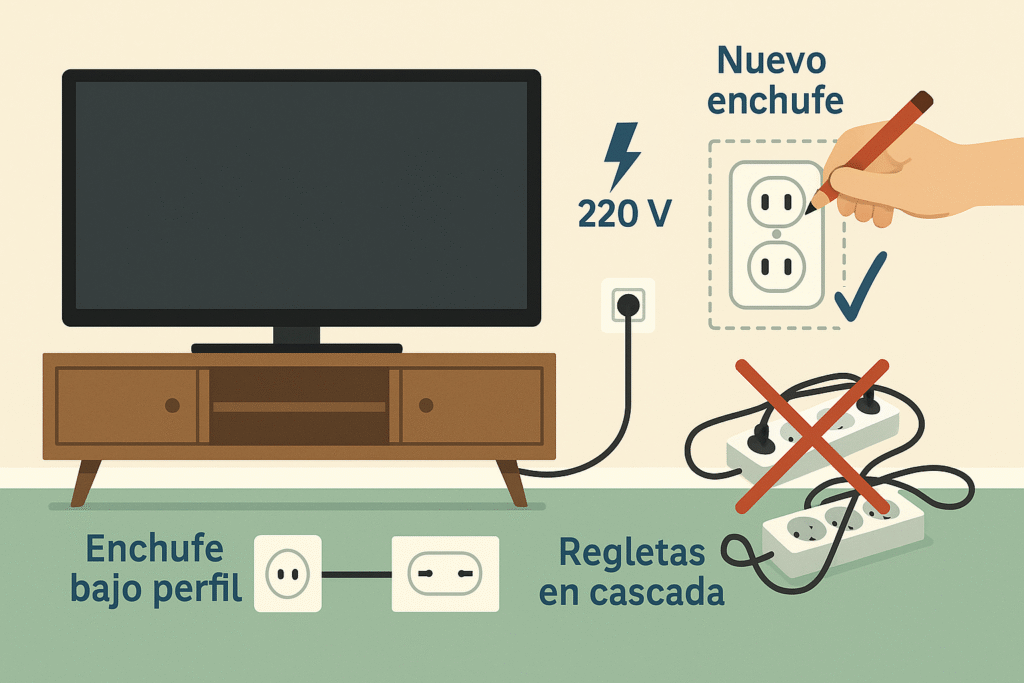

Enchufes, tomacorrientes y fichas: ubicar, reubicar o sumar puntos para evitar extensiones

Idea clave: si dependes de regletas y alargadores en el mismo sector, lo que falta no es “otra regleta”, sino un punto nuevo o mover el existente a donde realmente usas los equipos.

Cuándo reubicar

• TV/escritorio lejos del punto y cables cruzando zonas de paso.
• Mueble presionando fichas/cables, acceso incómodo o forzado.

Cuándo cambiar

• Holgura, decoloración, chasquidos al enchufar, calor anormal.
• Placa/bastidor flojo; la ficha “baila” y pierde contacto.

Cuándo sumar un punto

• Regletas en cadena o falta crónica de tomas.
• Cocina: usas varios equipos al mismo tiempo (ej. cafetera + hervidor).
• Escritorio: necesitas tomas separadas para PC, monitor y periféricos.

Por ambiente (referencia rápida)

• Living/TV: punto accesible detrás del mueble, solución de bajo perfil para no forzar clavijas.
• Escritorio: al menos 3 tomas útiles (sin contar cargadores), cables cortos y sin tensión.
• Cocina: tomas dedicadas donde más operas; evita “tender” extensiones sobre mesón.

Atajos del mismo pilar (cuando corresponda)

• Diferencias reales entre 10A y 16A por ambiente.
• Soluciones detrás del mueble/TV (bajo perfil y clavijas anguladas).

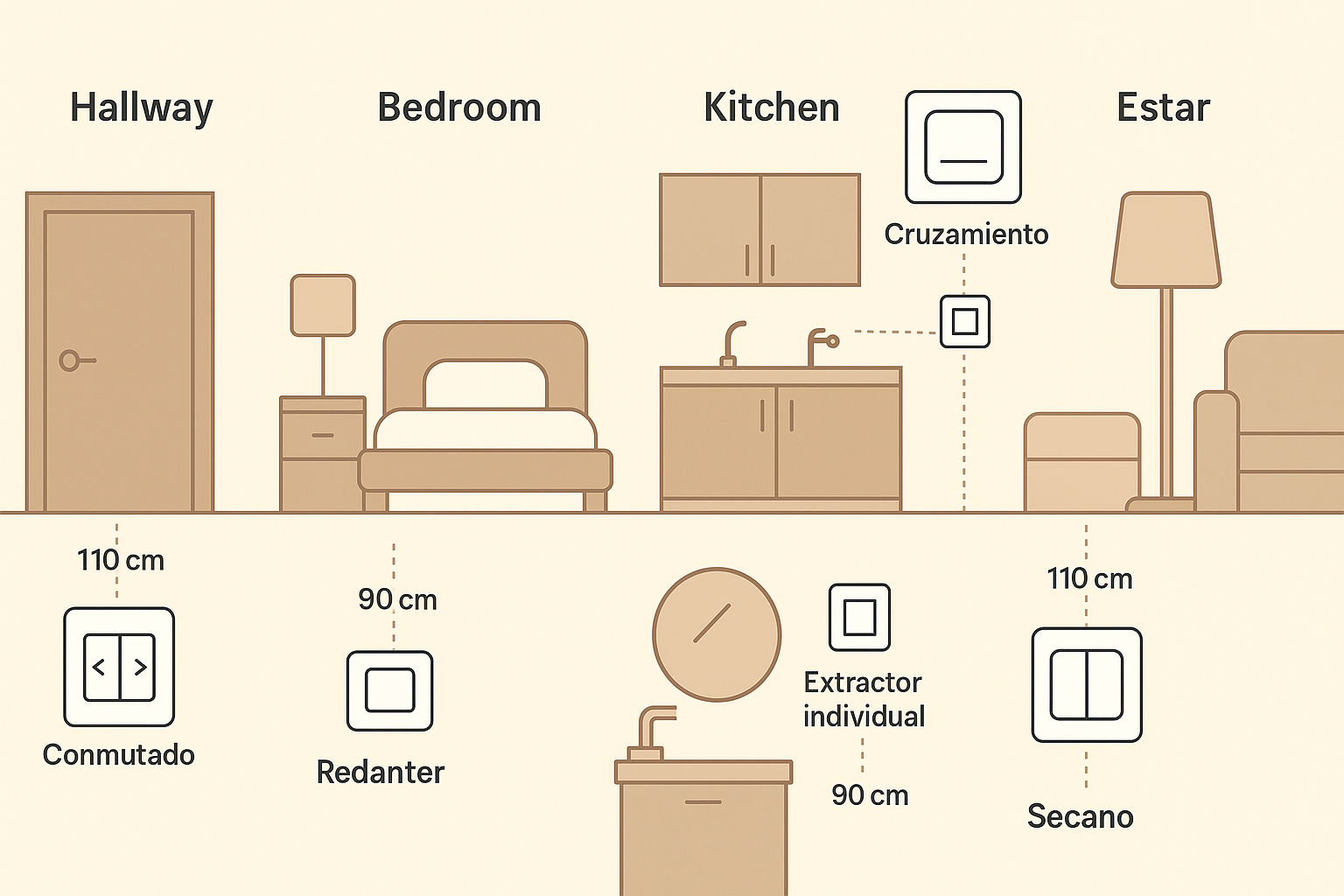

Interruptores y mecanismos: elecciones prácticas por ambiente y accesibilidad

Soy Stevenson. Si buscabas qué interruptor usar, dónde ubicarlo y cuántos puntos necesitas, aquí va la ruta corta por ambientes con decisiones claras y enlaces del mismo pilar para ampliar cuando haga falta (sin tecnicismos innecesarios).

Circulaciones (pasillos y escaleras)

• Control en ambos extremos para no caminar a oscuras. Normalmente resuelvo con conmutado (dos puntos) y, si el tramo es largo o tiene más entradas, cruzamiento como tercer mando. Guía general de tipos y usos.
• Qué poner en cada caso:
  • Conmutado (dos mandos).
  • Cruzamiento (tres o más mandos).
• Si prefieres entrar y que se apague solo tras unos minutos, revisa la opción temporizada/sensor para pasillos y baños.

Dormitorios

• Un mando a la entrada y otro junto a la cama. Si hay dos mesas de noche, valora doble control para prender/apagar desde ambos lados (según escenas, “simple” o “doble”).
  • Interruptor simple (casos típicos y qué placa/caja pide).
  • Interruptor doble (dos luces desde el mismo punto).
• Para ubicar el mando de noche, ayuda el testigo luminoso (la lucecita en la tecla).

Living/Comedor

• Piensa en escenas: luz general, lámparas de ambiente y puntos de acento. Prefiero múltiples teclas en un solo bastidor para no llenar el muro; si el espacio es ajustado, revisa formatos “slim” o bajo perfil.
• Si combinas mecanismos de distintas series, revisa compatibilidad de bastidores y placas para que todo calce bien.

Cocina y baño

• Cocina: un mando a la entrada y otro cerca de la zona de trabajo. Mantén la campana/luces integradas con control propio (independiente de la luz general).
• Baño: mando a la entrada y, si usas extractor, que tenga su control separado (on/off o temporizado). Si no quieres tocar el mando con manos mojadas, evalúa sensor/temporizado.
• ¿Empotrado o de superficie? Si no quieres picar muro o vas con canaleta, mira esta comparativa.

Exterior / usos especiales

• Para ventilador de techo (selector de velocidades y luz).
• Para persianas/cortinas (doble inversión y bloqueo).

Altura, ubicación y comodidad (reglas rápidas)

• Siempre a mano al entrar/salir; evita que la puerta tape el mando.
• Misma altura en todos los ambientes para crear hábito.
• Donde haya varios mandos juntos, usa bastidor múltiple y rotula discretamente (ícono o texto corto) para no andar probando.

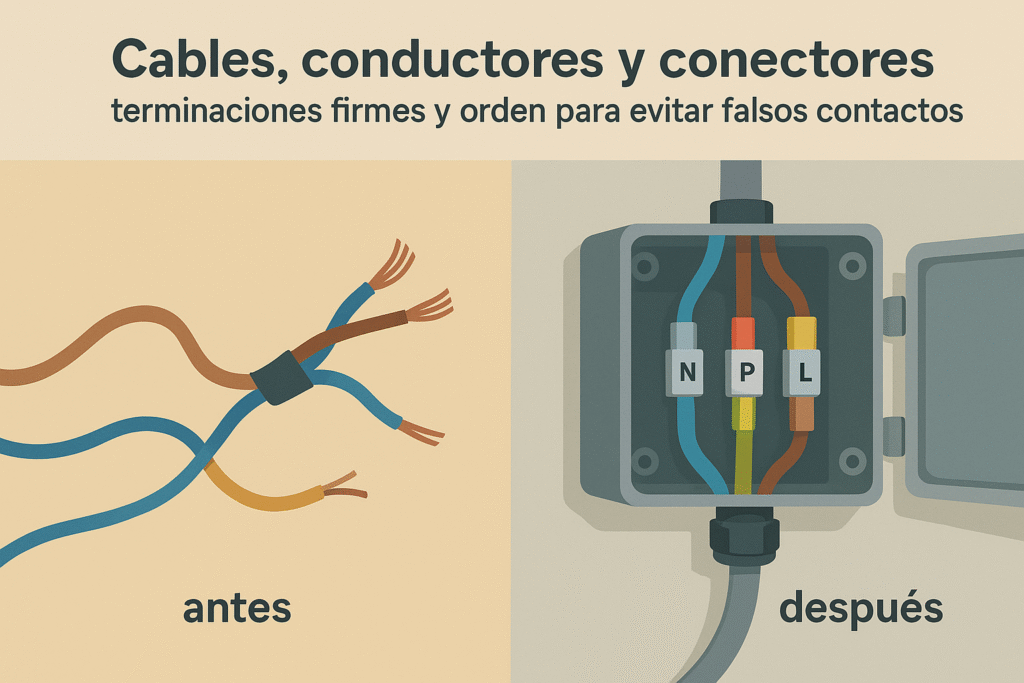

Cables, conductores y conectores: terminaciones firmes y orden para evitar falsos contactos

Si llegaste aquí buscando cómo rematar bien los cables en casa, esta es la ruta corta: contacto firme, unión estable dentro de caja con tapa, y cables ordenados para que nada se suelte con el uso.

1) El remate correcto (donde “toca” la electricidad)

• En cable flexible, usa punteras (ferrules) para que el tornillo apriete metal sólido y no “pelos” sueltos. Guía.
• Para unir dos tramos, prefiero conectores a tope/manguitos crimpados y protegidos con tubo termorretráctil; quedan compactos y no se aflojan. Ver: Conectores a tope y tubo termorretractil.
• Si vas a entrar cables a cajas/gabinetes, elige prensaestopas del diámetro correcto (sellan y alivian tensión).

2) Conectores y terminales según el caso

• Para electrodomésticos y repuestos comunes, los terminales Faston son prácticos si están bien crimpados.
• En baja tensión/señal (timbre, telefonía, sensores), los IDC / “scotchlok” permiten empalmar sin pelar el conductor, ordenados y consistentes.
• Si combinas aluminio y cobre (casos puntuales), usa conectores bimetálicos y pasta antioxidante para evitar corrosión galvánica.

3) Orden del cableado (lo que evita fallas con el tiempo)

• Para atravesar muebles/tabiques sin dañar bordes, usa pasacables/protectores y deja un radio suave.
• Si la zona se ve, una funda trenzada o malla expandible protege de roces y deja un acabado limpio.
• Para identificar sin dudar, usa marcadores/anillos en extremos y dentro de caja/tablero.

4) Elegir el tipo de cable según el trayecto

• En paso bajo puertas/muebles o canaletas delgadas, compara cable plano vs redondo y decide por espesor y radio de curvatura.
• Para PC/monitores y electrónica, ten a mano la guía de IEC C13/C14, C7 “ochito” y C5 “trébol” (evita adaptadores raros y contactos flojos).

Checklist express (antes de cerrar la caja)

• ¿La unión quedó dentro de caja con tapa y no se mueve al tirar suave?
• ¿El borne aprieta metal sólido (ferrule/terminal), sin cobre expuesto?
• ¿El cable entra sin pellizcos (prensaestopas/pasacables) y con alivio de tensión?
• ¿Identifiqué los extremos para futuras mantenciones (marcadores)?

Si aparecen dudas de riesgo/seguridad (calor, chispas, zonas húmedas), ese contenido lo tratamos en su guía específica para no mezclar temas.

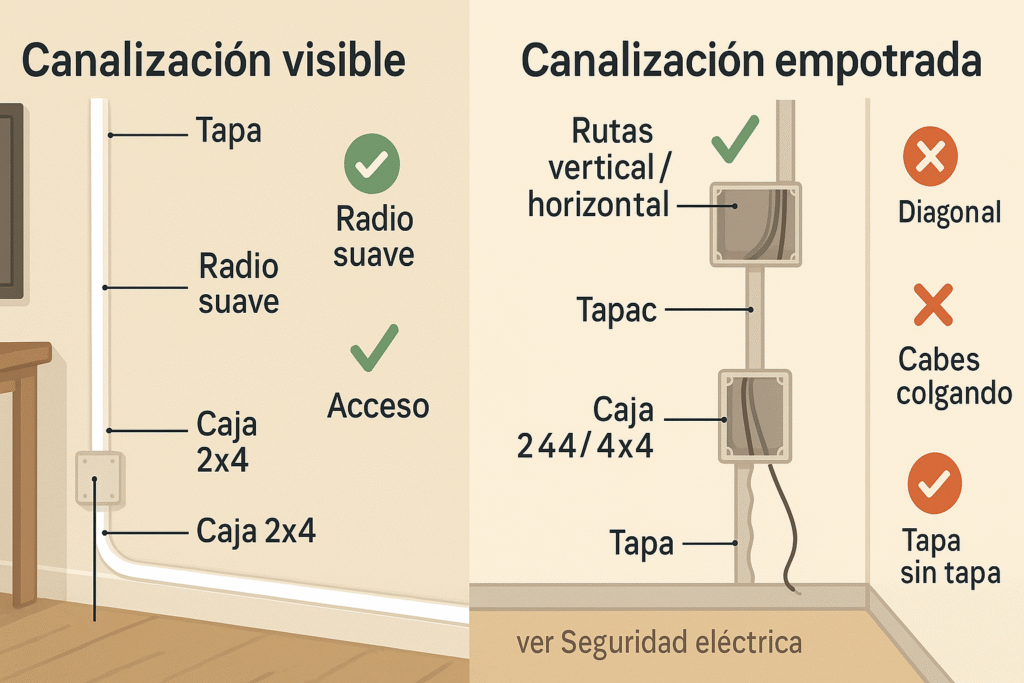

Canalizaciones y cajas: visible o empotrado, decidir por estética, acceso y mantenimiento

Si buscas cómo llevar cables ordenados sin enredos, esta es la ruta corta: primero decide visible vs empotrado, luego elige canaleta / conduit / corrugado según el trayecto, y termina con cajas bien ubicadas y tapas accesibles.

1) ¿Visible o empotrado? (elige por uso y mantención)

• Visible (sin obra): rápido, accesible y fácil de ampliar. Útil en arriendos u oficinas en casa. Guía comparativa.
• Empotrado (discreto): queda “invisible”, pero requiere planificar y pensar accesos futuros (cajas de paso bien ubicadas).

2) Elegir el “camino” del cable: canaleta, conduit o corrugado

• Canaletas para cables (superficie): tipos, medidas y cuándo convienen (zócalo, muro, bajo escritorio).
• Tubo conduit (PVC o metálico): recto, protegido y profesional cuando vas a dejarlo por años.
• Corrugado eléctrico: flexible para curvas y pasos difíciles; ideal para “guiar” sin quiebres.

3) Cajas: tamaños, orden y acceso (lo que te ahorra problemas)

• Cajas 2×4 / 4×4: cómo elegir tamaño y profundidad para que entren conectores y la tapa asiente bien.
• Cajas de paso vs de empalme: dónde ubicarlas y cómo organizar derivaciones para futuras ampliaciones.

4) Acabados que se ven (y se agradecen)

• Bajada limpia para TV en pared (HDMI/UTP + alimentación).
• Medir antes de comprar canaleta: calcula sección según la cantidad de conductores y evita quedarte corto.

5) Reglas rápidas que uso en obra (sin tecnicismos)

• Rutas rectas (vertical/horizontal). Nada en diagonal: después no encuentras el cable.
• Curvas amplias: sin “quiebres” que pellizquen.
• Fijaciones regulares: que el mazo no “baile” con el tiempo.
• Tapa accesible y rotulado breve: cuando vuelvas, sabrás qué es cada cosa.

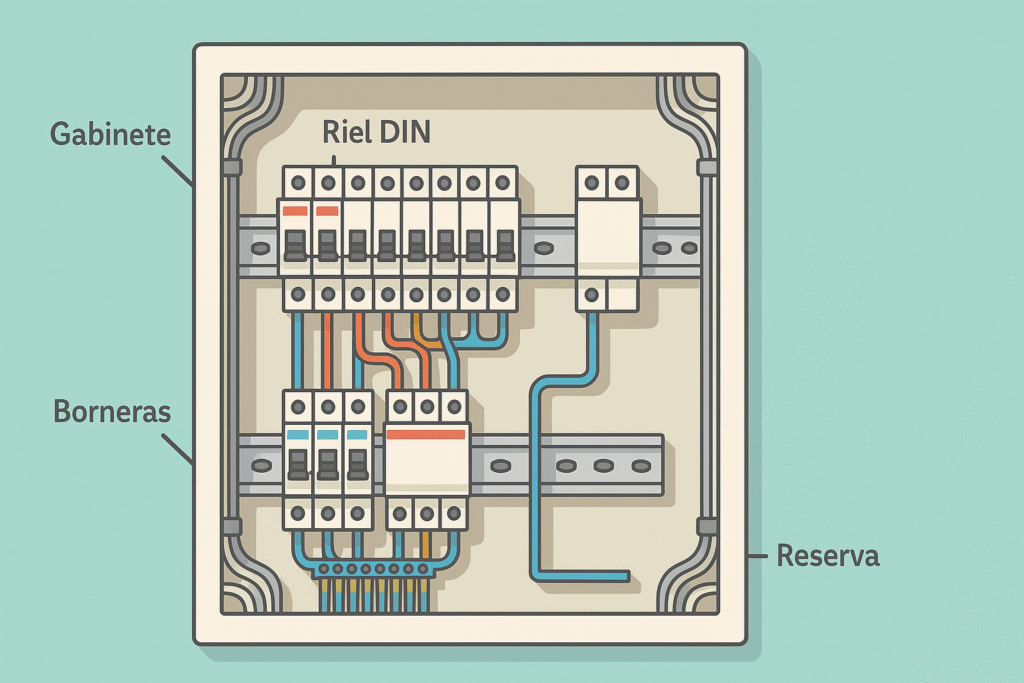

Tableros y distribución (componentes): gabinete ordenado, rotulado y listo para crecer

Aquí no voy a “cablear”: me enfoco en orden físico, lectura clara y espacio para futuras ampliaciones. Con un gabinete bien elegido, el paso de cables limpio y un rotulado entendible, todo mantenimiento se vuelve simple.

Arquitectura del gabinete (en simple)

• Antes de elegir, mira el “mapa físico” del tablero: gabinete + riel DIN + barras. Esta guía te ubica cada pieza y su función.
• ¿Empotrado o de superficie? Decide por espacio disponible, módulos que necesitas hoy y los que podrías sumar mañana (8/12/24 módulos como referencias).

Cableado interno sin enredos

• Dentro del gabinete, mantén rutas cortas y curvas suaves. Las canaletas internas evitan cruces y pellizcos y dejan todo legible a primera vista.
• Entradas al gabinete: usa pasamuros/prensaestopas del tamaño correcto para alivio de tensión y un cierre limpio.
• Distribuye alimentación con peines y organiza salidas en borneras/bloques; evita “puentes sueltos”.

Que cualquiera lo entienda (rotulado claro)

• Rotula módulos y bornes con etiquetas legibles; evita siglas internas. El objetivo es que tú o cualquier persona identifique rápido cada circuito.
• Usa una plantilla física (filas, módulos, circuitos) pegada dentro de la puerta del tablero; así nadie adivina “qué corta qué” en un apuro.

Listo para crecer (sin rehacer el tablero)

• Deja módulos libres (reserva) para futuras ampliaciones y reordena en bloques lógicos (iluminación, tomas, equipos dedicados). Cuánto dejar y por qué.

Checklist de 1 minuto

• ¿El gabinete tiene módulos de sobra y la puerta cierra sin rozar cables?
• ¿El paso interno va por canaletas y con curvas suaves (sin cruces)?
• ¿Hay peines/borneras en lugar de puentes improvisados?
• ¿El rotulado se lee al abrir la puerta y coincide con la disposición real?
• ¿Dejaste reserva para sumar un circuito sin reordenar todo?

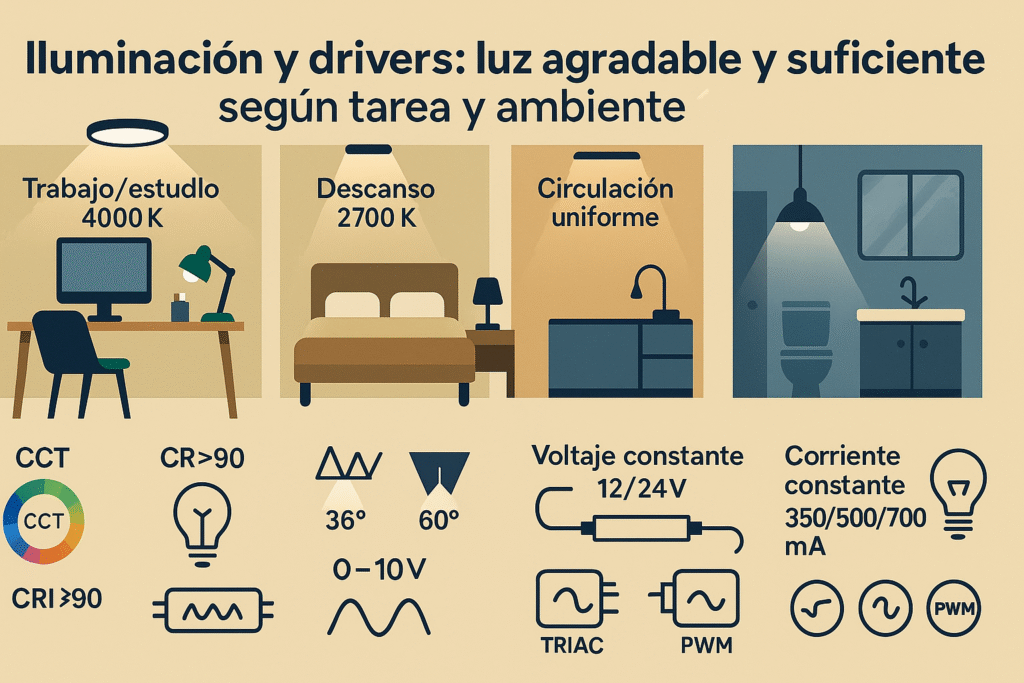

Iluminación y drivers: luz agradable y suficiente según tarea y ambiente

La idea es ver bien sin encandilar y con luminarias fáciles de mantener. Vamos por ambientes, luego te doy claves de drivers en simple y ajustes que realmente se notan.

Trabajo/estudio (escritorio y home office)

• Luz clara y pareja sobre la superficie; evita sombras de la mano.
• Combina luz general + lámpara dirigida; así bajas brillo del techo y no cansas la vista.
• Si usas focos, prefiere ángulos medios para cubrir el plano sin “manchas”: guía.
• Color recomendado para concentrarte: 4000K aprox. (ni amarilla ni azulada).

Descanso y lectura ligera (living y dormitorios)

• Luz cálida y amable; evita deslumbrar desde la cama o el sofá.
• En techo, usa difusores o pantallas que suavicen el punto de luz.
• Para colores de piel y textiles que se vean “reales”, apunta a CRI 90 en lámparas clave.

Circulaciones (pasillos y escaleras)

• Iluminación uniforme para caminar seguro; menos potencia, mejor distribución.
• Si tienes muchos encendidos, agrúpalos y usa un solo difusor amplio o varios con apertura media (sin “charcos” de luz).

Cocina y baño (uso diario)

• Cocina: luz frontal que no haga sombra del cuerpo sobre el mesón; agrega una tira/lineal bajo mueble alto.
• Baño: general suave + apoyo en espejo sin brillos duros hacia los ojos.

Exterior (terraza y acceso)

• Iluminación indirecta o difusa para convivir sin molestar; dirigir haces solo donde haga falta (piso, mesa, escalón).

Drivers en simple (lo esencial para no enredarte)

• Bombillas E27/GU10, etc.: el driver ya viene integrado en la bombilla; solo atina con el formato (GU10 vs MR16/GU5.3).
• Tiras/placas LED: necesitan driver o fuente.
  • Si la tira dice 12/24 V, usa voltaje constante y dimensiona W con margen.
  • Si la luminaria dice 350/500/700 mA, es corriente constante (elige el mA que pide).
• Si vas a atenuar (dimmer), verifica compatibilidad (0–10V, TRIAC, PWM) antes de comprar.

Ajustes que rinden de verdad

• Temperatura de color por uso: 2700K–3000K para relajar; 4000K para foco y tareas.
• Ángulo de apertura: estrecho para destacar, medio/amplio para ambiente uniforme.
• CRI 90 en puntos clave (espejo, comedor) si quieres tonos fieles.
• Formatos prácticos por techo:
  • Techo liso: plafón (rápido y homogéneo).
  • Cielo/yeso con cortes: downlight empotrable (limpio y dirigido).

Checklist exprés (antes de comprar)

• ¿Qué actividad harás ahí (concentración, descanso, paso)? → define temperatura y apertura.
• ¿Bombilla o tira/placa? → si es tira/placa, verifica driver compatible.
• ¿Necesitas atenuar? → confirma tipo de control.
• ¿El difusor encandila desde tu ángulo de uso? → ajusta posición/altura.

Plan de instalación eléctrica ordenada: pasos cortos, errores comunes y checklist de mantención

Para que tu instalación eléctrica quede clara, cómoda y fácil de mantener, sigo este plan en cinco movimientos:

1) Mapa rápido por ambientes

Anota dónde usas TV, escritorio, cocina, etc. Detecta puntos mal ubicados (detrás de muebles, lejos del uso real) y zonas con regletas en cadena.

2) Decidir “reubicar / cambiar / sumar”

• Reubicar cuando el punto no queda a mano.
• Cambiar si hay holgura, calor o chasquidos.
• Sumar un punto cuando siempre faltan tomas (evita extensiones permanentes).

3) Trazar rutas sin obra vs con obra

• Si vas visible, define canaletas y paso ordenado por muros o zócalos → ejemplos y medidas.
• Si vas empotrado, planifica cajas (tamaño/profundidad) y accesos para futuras ampliaciones.

4) Tablero legible y con reserva

Deja rutas internas claras, etiquetas que cualquiera entienda y módulos libres para crecer sin desarmar todo.

5) Revisión final con uso real

Enciende todo como lo usas a diario. Ajusta ubicaciones, orden de cables y accesos. Lo que obligue a “estirar” o tropezar, se corrige ahora.

Errores comunes que saco de inmediato

• Regletas en cadena para “solucionar” falta crónica de tomas.
• Cables pellizcados por muebles o pasando en diagonal (después no los encuentras).
• Cajas sin tapa o llenas al tope (no cierran bien ni protegen las uniones).
• Tablero sin rotular y sin reserva (cada cambio es un caos).
• Mandos a distintas alturas entre piezas contiguas (rompe el hábito).

Checklist trimestral (5 minutos)

• Accesos claros: ¿puedes llegar a tomas, interruptores y cajas sin mover medio living?
• Cables firmes y sin tensión: nada tirante ni mordido por muebles.
• Cajas con tapa y orden interno (sin uniones “flotantes”).
• Tablero legible: etiquetas íntegras y reserva disponible.
• Limpieza ligera: polvo fuera de ventilaciones y canaletas.

Micro-FAQ del pilar (rápidas y al grano)

¿Canaleta o empotrado para una TV en pared?

Si no quieres obra, canaleta visible bien dimensionada funciona perfecto; mide por cantidad de cables (alimentación, HDMI, datos).

¿Qué caja uso cuando “no entra nada”?

Sube a 4×4 o mayor profundidad para que conectores/empalmes no queden a presión y la tapa cierre bien.

¿Cómo dejo el tablero listo para futuras ampliaciones?

Reserva módulos libres, rutas internas ordenadas y rotulado claro; así agregar un circuito no implica rehacer todo.

¿Cuándo sumar un punto nuevo en vez de seguir con regletas?

Cuando falta crónica de tomas o hay regletas en cadena; sumar el punto donde usas los equipos es más seguro y cómodo (ver sección de enchufes).
