Soy Stevenson, electricista con 10+ años de experiencia, ex capataz (equipo de 10 personas) y formado en Salesianos Don Bosco (2 años). Si necesitas reemplazar o alargar el cable de tu PC, monitor o portátil, lo primero es identificar bien el conector IEC del lado del equipo. Aquí te explico lo esencial, con consejos prácticos para elegir un repuesto seguro y compatible (ver normativa local y ficha del equipo).

IEC 60320 en dos minutos: el “lado equipo” de tus cables

C13/C14 (PC, monitor, fuentes ATX): usos típicos, corriente y temperatura

• Qué son: en el equipo verás una entrada C14; el cable que enchufa ahí lleva un conector C13.
• Dónde se usa: PC de escritorio, monitores, impresoras, muchas fuentes ATX y equipos de oficina.
• Corriente y temperatura: normalmente aptos para tensión de red (100–240 V) y corrientes moderadas; revisa siempre la placa del equipo y la sección del cable (AWG/mm²).
• Pista visual: cuerpo rectangular con chaflanes; el cable suele tener tres conductores (incluye tierra).
• Nota útil: si el equipo trabaja más caliente (p. ej., estaciones muy exigentes), algunas aplicaciones usan la variante alta temperatura C15/C16; confirma lo que pide tu equipo en su ficha.

C7/C8 “ochito”: no polarizado vs polarizado (cómo distinguirlos)

• Qué son: la entrada del equipo es C8 y el cable lleva C7. Forman la típica figura de “8”.
• Polarizado vs no polarizado:
  • No polarizado: completamente simétrico; entra en ambos sentidos.
  • Polarizado: tiene una guía/rebaje; solo entra en una orientación.
• Dónde se usa: equipos compactos (radios, consolas, algunos adaptadores).
• Importante: no tiene tierra. Úsalo solo en equipos que no requieren conexión de protección. Verifica la etiqueta del aparato.

C5/C6 “trébol”: portátiles y proyectores, tierra y compatibilidad

• Qué son: la entrada del equipo es C6; el cable lleva C5 (tres lóbulos con forma de trébol).
• Dónde se usa: portátiles, proyectores y algunos adaptadores externos.
• Tierra obligatoria: es un conector de 3 polos (incluye tierra). No sustituyas un C5 por un C7: perderías la protección de tierra que el equipo necesita.
• Consejo de compra: elige longitud adecuada, alivio de tensión robusto y sección suficiente (AWG/mm²) según consumo del cargador. Mantén el cable sin tirones ni aplaste en la entrada.

Cómo elegir el cable correcto (checklist práctico)

Tensión y corriente del equipo (100–240 V), necesidad de tierra

• Empareja la tensión: la mayoría de fuentes/equipos electrónicos trabajan en 100–240 V; confirma en la etiqueta del equipo o del cargador.
• Corriente nominal: revisa A (amperios) que consume el equipo y el valor del fusible de la fuente si lo tiene. El cable debe estar preparado para igualar o superar ese requerimiento.
• ¿Requiere tierra?
  • C13/C14 y C5/C6: sí incorporan conductor de protección (tierra).
  • C7/C8: no llevan tierra; úsalo solo en equipos clase II (doble aislamiento) que no la requieran.
• Compatibilidad física: el conector del cable debe coincidir con la entrada del equipo (C13 con C14, C5 con C6, C7 con C8).

Longitud y sección del cable (AWG ↔ mm²) y alivio de tensión

• Longitud: elige la mínima necesaria para evitar bucles y tirones. Evita que el cable quede tensionado en el conector.
• Sección (calibre): a mayor corriente y longitud, conviene más sección. Para equipos de oficina/IT típicos (PC, monitores, cargadores estándar), los cables IEC comerciales ya vienen con una sección adecuada; si el equipo consume más (workstations, impresoras láser), busca un cable con sección mayor (AWG más bajo / mm² más alto).
• Equivalencias orientativas (para entender etiquetas):
  • 0,75 mm² ≈ AWG 18 | 1,0 mm² ~ AWG 17 | 1,5 mm² ~ AWG 15 (aprox.)
  • Siempre valida lo que declara el fabricante del cable.
• Alivio de tensión: verifica que el conector (lado IEC y lado enchufe) tenga manguito flexible que evite quiebres.

Certificaciones (IEC/EN/UL) y construcción del cable (aislamiento/cubierta)

• Marcado visible en el cable: tensión nominal (p. ej., 250 V), temperatura (p. ej., 70/105 °C), sección (AWG/mm²) y certificaciones (IEC/EN/UL).
• Construcción: conductor de cobre, aislamiento y cubierta en buen estado (sin cortes, sin “blanqueo” por doblado).
• Ambiente térmico: si el equipo trabaja muy caliente (servidores, fuentes cerca de calor), pregunta por la variante C15/C16 (alta temperatura) en lugar de C13/C14.
• Enchufe de pared: puede ser Schuko/NEMA según país; esto no cambia el conector IEC del lado equipo. Asegúrate de que el conjunto esté certificado para tu región.

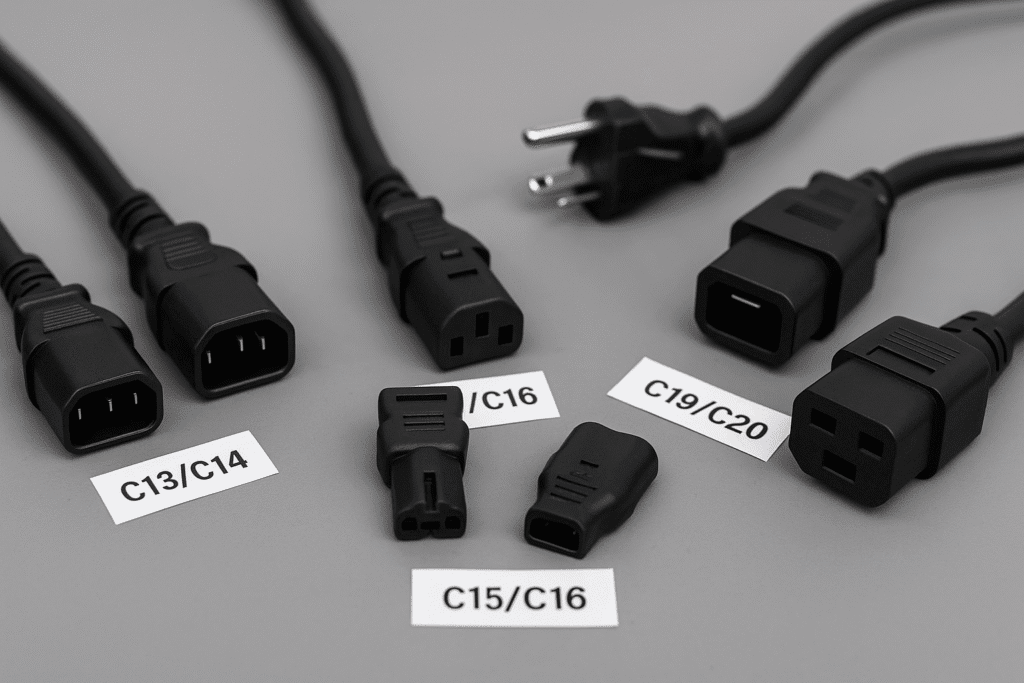

Compatibilidades y variantes que conviene conocer

C13 vs C15 (alta temperatura) y cuándo pedir la variante correcta

• C13/C14 es lo habitual en PC/monitores y la mayoría de fuentes.
• C15/C16 es similar pero para alta temperatura (por ejemplo, equipos que trabajan más calientes).
• Cómo decidir: si la ficha del equipo indica C16 en la entrada (o especifica alta temperatura), pide cable C15. No sustituyas C15 por C13 cuando el fabricante exige la variante alta T°.

C19/C20 para alta corriente (mención breve)

• Conectores más grandes usados en servidores, PDUs y estaciones de trabajo exigentes.
• Si tu equipo trae entrada C20, necesitas cable C19; no es intercambiable con C13/C14.

Alargadores C13↔C14 en setups de PC y racks: cuándo usarlos y precauciones

• Útiles para “saltar” de una PDU/UPS o para gestionar el cableado en rack/PC.
• Buena práctica: usa la longitud justa, revisa sección y certificaciones, y evita “daisy-chain” infinito.
• Orden físico: guía y sujeta el mazo con fundas trenzadas para evitar tirones en conectores.

Enchufe de pared (Schuko/NEMA) vs IEC 60320: qué cambia y qué no

• El enchufe de pared depende del país (Schuko, NEMA, etc.).
• El lado del equipo se rige por IEC 60320 (C13/C14, C5/C6, C7/C8).
• Al comprar: elige enchufe de pared compatible con tu región y el conector IEC que pida el equipo; verifica tierra cuando corresponda y que el cable esté certificado para tu mercado.

Reemplazo seguro: identificar, probar y mantener

Señales de reemplazo (calor, cortes, grietas, holguras) y pruebas rápidas

• Calor anormal en el conector o en el tramo cercano tras unos minutos de uso.
• Aislamiento dañado: cortes, grietas o “brillos” por plastificante envejecido.
• Holgura: el conector baila en la entrada (C14/C6/C8) o se sale con facilidad.
• Marcas de quemado/olor: cambio de color en pines, plástico tostado u olor a aislante.
• Prueba básica:
  1. Desconecta el equipo y revisa visualmente el cable de punta a punta.
  2. Comprueba que los pines estén rectos y limpios.
  3. Conecta y enciende: verifica funcionamiento estable y sin chispazos; toca el conector tras 10–15 min: tibio es normal, caliente no.

Gestión de cables: abrazaderas, fundas trenzadas y etiquetas para acceso futuro

• Ruta clara: evita curvas cerradas y tirones sobre el conector del equipo.
• Sujeción: usa abrazaderas o velcros para que el cable no cuelgue del conector.
• Protección y orden: agrupa con funda trenzada cuando haya varios cables; deja una panza de servicio para mover el equipo sin forzar.
• Etiquetas: marca equipo y toma (p. ej., “Monitor 1 — PDU A”) para cambiar rápido sin equivocarte.

Evitar falsificaciones: comprar con certificaciones visibles

• Marcado en la chaqueta: tensión/temperatura, sección (AWG/mm²) y logos de certificación (IEC/EN/UL) legibles.
• Conectores sólidos: pines alineados, alivio de tensión robusto y anclajes sin rebabas.
• Procedencia y vendedor: prioriza marcas reconocidas y distribuidores confiables; desconfía de cables demasiado baratos para sus supuestas especificaciones.
