Introducción

¿Se te aflojó un conector dentro de la lavadora, el horno o el refrigerador y ahora el equipo falla “a ratos”? Es un clásico: un Faston mal seleccionado o mal crimpado provoca intermitencias, calentamiento y hasta marcas en la pestaña. La buena noticia: con tamaño correcto, crimpado bien hecho y protección donde corresponde, el resultado es confiable y fácil de mantener.

Soy Stevenson, electricista con más de 10 años de experiencia; fui capataz liderando un equipo de 10 personas y me formé 2 años en Salesianos Don Bosco. En talleres y casas he sustituido decenas de terminales rápidos: sé qué funciona, qué no y cómo evitar que un recambio termine en otra visita.

Qué verás aquí, paso a paso

• Cómo se compone la familia Faston: macho (pestaña) y hembra (receptáculo); rectos y bandera (90°); aislados y no aislados.
• Tamaños más comunes en electrodomésticos: 6,3 mm (¼»), 4,8 mm (3/16″) y 2,8 mm (1/8″); y por qué el grosor de la pestaña (0,8 mm o 0,5 mm) importa para que el encaje sea firme.
• Cómo casar sección de cable (AWG/mm²) con el color del aislamiento del terminal y elegir la funda adecuada.
• Crimpado profesional y errores a evitar; cuándo usar alternativas si necesitas uniones permanentes o más de dos conductores.

Trabaja siempre con el equipo desconectado y respeta la normativa local. Si el conector está cerca de zonas calientes, humedad o bordes de chapa, añade protección y organiza el cableado dentro de caja o con pasacables cuando corresponda.

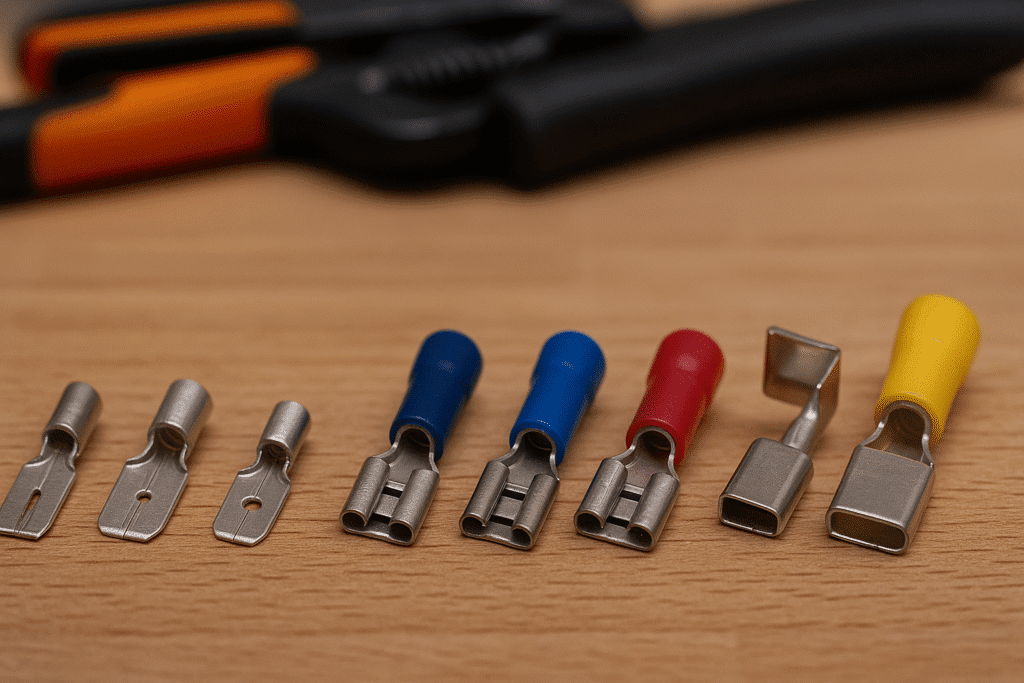

Familia Faston: cómo se compone

Macho (pestaña) y hembra (receptáculo)

• Macho (tab/pestaña): es la lengüeta metálica fija en el equipo o en un latiguillo.
• Hembra (receptáculo): es el terminal crimpado al cable que abraza la pestaña por presión.
• El conjunto funciona como desconexión rápida: entra firme, hace buen contacto eléctrico y permite retirar para mantenimiento sin herramientas (salvo en versiones de retención reforzada).

Zonas de crimpado del receptáculo (hembra):

• Zona conductor: las “alas” metálicas se cierran sobre el cobre pelado (sin cortar hilos).
• Zona aislamiento: otro par de alas abraza el aislamiento del cable para dar alivio de tensión.
• Tras crimp ar: tirón de prueba. Si el cable se mueve, se repite con otro terminal.

Estilos: recto vs bandera (90°)

• Recto: el cable sale alineado con la pestaña. Es el más común en arneses sencillos y espacios amplios.
• Bandera (ángulo 90°): el cable sale perpendicular a la pestaña. Útil en espacios reducidos, bordes de chapa, módulos donde un recto quedaría forzado o tocaría la carcasa.

Con o sin aislamiento (funda)

• Totalmente aislado: el metal queda cubierto por funda; minimiza riesgos de toque accidental o cortocircuito con partes metálicas cercanas. Recomendable en zonas expuestas o con vibración.
• Aislado parcial (semi-aislado): protección en la boca del receptáculo; equilibrio entre volumen y seguridad.
• Sin aislamiento: perfil muy bajo; requiere que el conector quede protegido dentro de una carcasa o caja y que el cableado esté bien sujeto para evitar contactos.

Retención e inserción

• Estándar: fuerza de inserción y extracción intermedias; buena retención para que las vibraciones no aflojen el contacto.
• LIF (Low Insertion Force): pensadas para conexiones frecuentes (pruebas, mantenimiento); facilitan el montaje sin sacrificar la conductividad.
• Señal de ajuste correcto: entra con resistencia uniforme, queda sin holgura lateral y no se suelta con un tirón moderado en el cable (nunca tires del cable para desconectar; sujeta el terminal).

Compatibilidades que debes verificar (antes de comprar)

• Ancho de pestaña (p. ej., 6,3 / 4,8 / 2,8 mm) y grosor (p. ej., 0,8 / 0,5 mm). Esta pareja define si el receptáculo entra y agarra bien (lo veremos en la próxima sección).
• Sección del cable (AWG/mm²) que admite el terminal (y su color si es aislado).
• Tipo de crimpado compatible con tu matriz (aislado/no aislado; recto/bandera).
• Entorno: temperatura, humedad, vibración y proximidad a partes metálicas (decide el nivel de aislamiento de la funda).

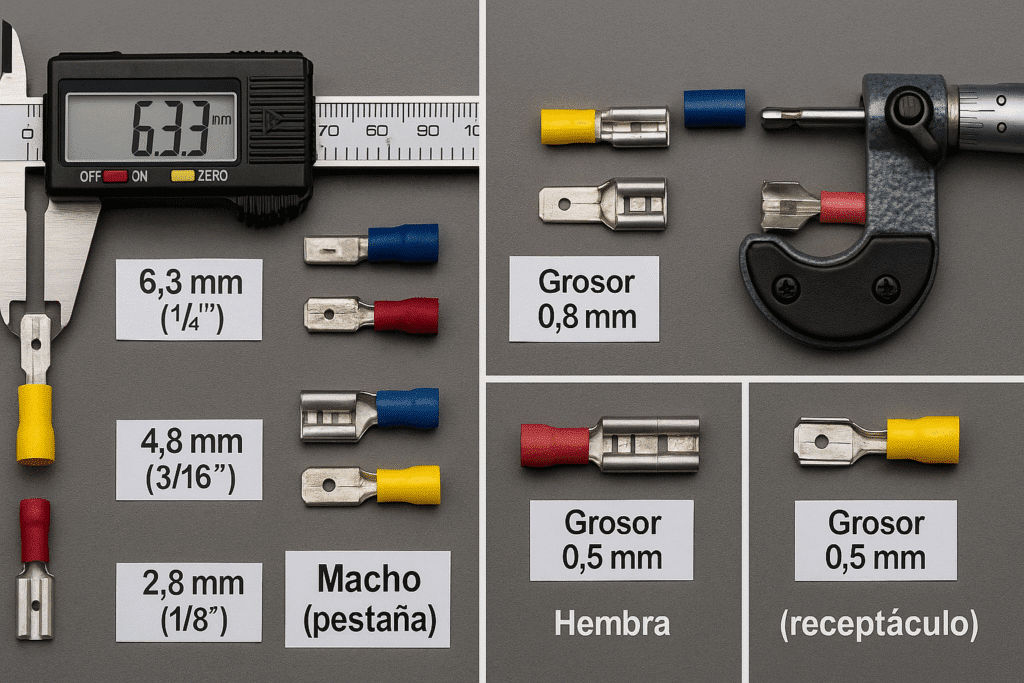

Tamaños más comunes y compatibilidad

Anchos de pestaña (macho) más usados en electrodomésticos

• 6,3 mm (¼»)
  El más frecuente en líneas de potencia y aparatos con consumos medios/altos (resistencias, motores, ventiladores). Ofrece buena superficie de contacto y retención.
• 4,8 mm (3/16″)
  Muy común en módulos y conexiones internas de equipos compactos. Equilibrio entre tamaño y capacidad de corriente.
• 2,8 mm (1/8″)
  Usado en señal, control o baja corriente, y donde el espacio manda. Ideal cuando la pestaña del equipo es pequeña.

Regla práctica: el receptáculo (hembra) debe coincidir exactamente con el ancho de la pestaña (macho) del equipo. Si dudas, mide con un calibre o consulta el manual/etiqueta del repuesto.

Grosor de la pestaña: 0,8 mm (0.032″) vs 0,5 mm (0.020″)

• 0,8 mm (0.032″): estándar muy extendido en conexiones de potencia y puntos con vibración.
• 0,5 mm (0.020″): presente en equipos y módulos compactos donde se prioriza perfil bajo.

El receptáculo hembra también está calibrado para uno de estos grosores. Mezclar ancho correcto con grosor incorrecto genera holgura (mal contacto) o exceso de fuerza (daño).

Qué ocurre si mezclas medidas

• Ancho correcto, grosor menor (0,5 mm en receptáculo para 0,8 mm): la conexión entra floja, puede vibrar y calentarse.
• Ancho correcto, grosor mayor (0,8 mm en receptáculo para 0,5 mm): entra a la fuerza o no entra; puedes deformar el receptáculo o la pestaña.
• Ancho distinto (6,3 con 4,8 o 2,8 mm): no acopla; no intentes “abrir/cerrar” con alicate: se arruina la pieza.

Tabla rápida de referencia

Consejo: además del ancho, identifica el grosor de la pestaña del equipo (0,8 o 0,5 mm). Compra el receptáculo específico para ese grosor.

Cómo confirmar antes de comprar (paso a paso)

1. Desenergiza y accede a la pestaña del equipo.
2. Mide el ancho de la pestaña (6,3 / 4,8 / 2,8 mm) con un calibre o regla fina.
3. Mide el grosor (0,8 / 0,5 mm). Si no puedes medir, busca la referencia del repuesto o revisa la ficha del fabricante.
4. Elige el receptáculo que coincida en ancho y grosor.
5. Verifica que el receptáculo admita la sección del cable que vas a crimpar (esto lo tratamos en la siguiente sección).

Elegir por electrodoméstico (guía rápida)

Lavadora / secadora

• Entorno: vibración, humedad, arranques de motor.
• Terminal recomendado: recto si hay espacio; bandera (90°) cuando la tapa o la cuba quedan muy cerca.
• Aislamiento: totalmente aislado o con funda cuando el terminal pueda tocar chapa o mazos adyacentes.
• Chequeos clave: coincide ancho y grosor de pestaña; verifica que el receptáculo admita el calibre del cable. Realiza tirón de prueba tras crimpar.

Horno / microondas

• Entorno: temperatura elevada, zonas de chapa viva y bandejas térmicas.
• Terminal recomendado: bandera si el espacio vertical es limitado cerca de resistencias o blindajes.
• Aislamiento: prioriza terminales con protección y usa funda compatible con temperatura donde corresponda. Mantén los cables alejados de superficies calientes.
• Chequeos clave: evita rutas que toquen paredes calientes; organiza los cables en trayectos sin tensiones.

Refrigerador / dispensadores

• Entorno: vibración de compresor, humedad en zonas de evaporador y ventiladores.
• Terminal recomendado: recto cuando hay espacio; bandera para carcasas compactas o motores de ventilador.
• Aislamiento: usa fundas y sujeción para que el mazo no roce hélices ni bordes.
• Chequeos clave: deja holgura para vibraciones y evita que el terminal quede “colgando” del cable.

Regla práctica para repuestos

1. Identifica en el equipo el ancho (6,3 / 4,8 / 2,8 mm) y el grosor de la pestaña (0,8 / 0,5 mm).
2. Elige el receptáculo hembra que coincida en ambas medidas.
3. Confirma que el terminal admite el calibre del cable (AWG/mm²) que vas a crimpar.
4. Decide recto o bandera según espacio y tensión mecánica del tramo.
5. Añade funda o versión totalmente aislada si hay riesgo de contacto con metal, calor o humedad.

Calibre del cable y colores de aislamiento

Elegir el terminal correcto no es solo acertar el ancho/grosor de la pestaña: también debes casar la sección del cable (AWG / mm²) con el rango que admite el receptáculo. En los aislados, el color suele indicar ese rango. (Los rangos son típicos; confirma siempre en la etiqueta del producto del fabricante.)

Tabla práctica (orientativa)

Nota: AWG ↔ mm² no es conversión exacta; tómalo como equivalencia aproximada. La sección real que acepta el terminal debe verificarse en el envase/ficha.

Cómo emparejar cable y terminal (paso a paso)

1. Identifica el ancho de la pestaña del equipo (6,3 / 4,8 / 2,8 mm) y su grosor (0,8 / 0,5 mm).
2. Elige el receptáculo hembra que coincida en ancho + grosor.
3. Mira el rango de sección que admite el terminal (mm² o AWG) y compáralo con el cable que vas a crimpar.
4. Si el terminal es aislado, usa el color como guía rápida (tabla de arriba).
5. Haz prueba en seco (sin crimpar) para confirmar que el cobre pelado entra hasta el tope y que la zona de aislamiento también queda bien sujeta.

Ejemplos rápidos

• Horno con pestaña 6,3 × 0,8 mm y cable 1,5 mm² → usa hembra 6,3 × 0,8 mm, aislada azul (1,5–2,5 mm²).
• Ventilador de refrigerador con pestaña 4,8 × 0,5 mm y cable 0,75 mm² → hembra 4,8 × 0,5 mm, aislada roja (0,25–1,5 mm²).
• Microinterruptor con pestaña 2,8 × 0,5 mm y cable 0,5 mm² → hembra 2,8 × 0,5 mm, normalmente roja.

Consejos importantes

• Cable flexible trenzado: es el habitual en electrodomésticos y crimp a mejor. Evita estañar los hilos antes de crimpar (el estaño cede).
• Terminal no aislado: úsalo solo si quedará protegido y con el cable sujeto; si hay riesgo de contacto con metal, calor o humedad, prefiere aislado o añade funda compatible.
• Si necesitas alojar empalmes o transiciones dentro de una caja, organiza la ruta para que nada quede pellizcado ni en tensión.

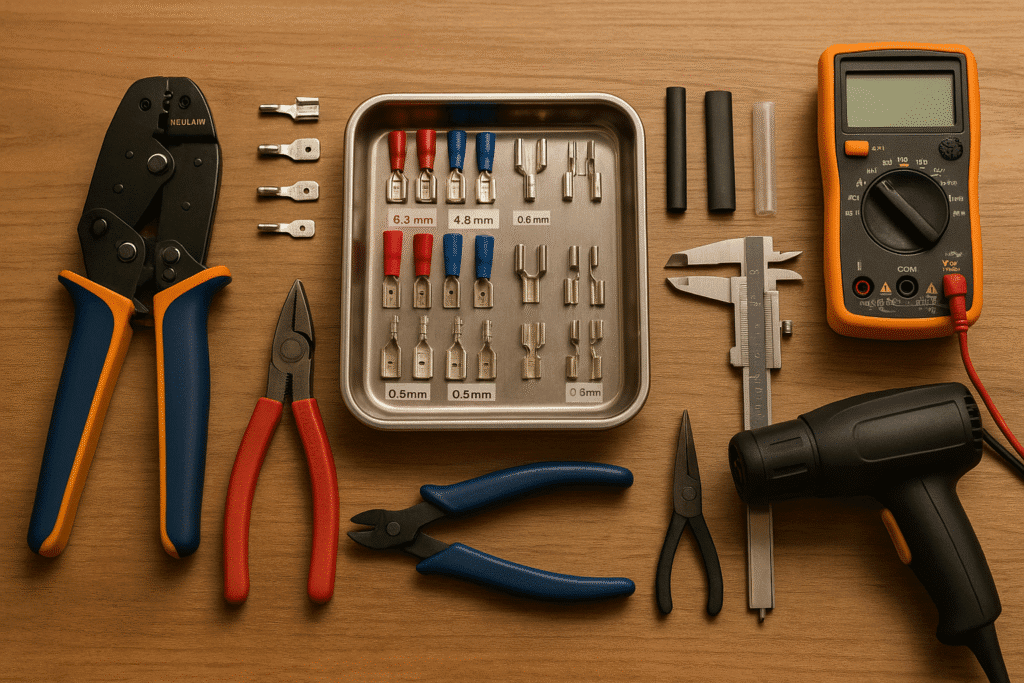

Herramientas y preparación

Antes de tocar un terminal en un electrodoméstico, organiza la mesa y confirma medidas. Un buen crimpado empieza por corte limpio, pelado exacto y herramienta correcta.

Herramientas recomendadas

• Alicate crimpador con carraca (ratchet) y matrices para aislados y no aislados (incluye matriz para tipo bandera si la usas).
• Pelacables calibrado (no debe cortar hilos).
• Cortacables/flush cutter para dejar extremos rectos, sin rebabas.
• Calibre o regla fina para medir ancho (6,3 / 4,8 / 2,8 mm) y grosor (0,8 / 0,5 mm) de la pestaña macho.
• Fundas aislantes compatibles con temperatura/entorno (si el terminal no es totalmente aislado).
• Multímetro (continuidad) y, si puedes, termómetro IR para chequeo bajo carga.
• Marcadores/etiquetas para identificar cables.
• Guantes y protección básica.

Verificación de compatibilidades (minipaso crítico)

1. Pestaña del equipo: mide ancho y grosor (p. ej., 6,3 × 0,8 mm).
2. Receptáculo hembra: debe coincidir en ancho + grosor.
3. Sección del cable: confirma que el terminal admite tu AWG/mm² (en aislados, usa el color como guía).
4. Estilo: recto o bandera (90°) según espacio real dentro del equipo.
5. Aislamiento: decide totalmente aislado / semi-aislado / sin aislamiento según riesgo de contacto con chapa, calor o humedad.

Preparación del cable

1. Corte recto del extremo; si hay hilos dañados/oscidación, recorta hasta cobre sano.
2. Pelado exacto: solo la longitud que entra en la zona conductor del terminal (sin que sobre cobre).
3. No estañar: el estaño cede y afloja la unión.
4. Prueba en seco: inserta el conductor en el receptáculo (sin crimpar) para confirmar que llega al tope.

Preparación del terminal y la herramienta

1. Matriz correcta: selecciona la cavidad adecuada para aislado/no aislado (y para bandera si aplica).
2. Sentido de crimpado: alinea el terminal para que las alas cierren donde corresponde (zona conductor y zona aislamiento).
3. Fuerza de la carraca: ajusta para lograr cierre completo sin aplastar en exceso.
4. Orden del arnés: define la salida del cable (recto o 90°) para que no quede forzado contra tapas o blindajes.

Entorno y alojamiento

• Mantén la zona desenergizada y despejada.
• Planifica que el terminal quede protegido; si hay orificios de chapa/madera, usa pasamuros/prensaestopas y alberga uniones dentro de caja cuando corresponda:
  • Paso protegido: prensaestopas y pasamuros para gabinetes entrada limpia de cables.
  • Organización en caja: cajas de paso y de empalme diferencias y organizacion interna.

Mini checklist previo al crimpado

• Terminal coincide con el ancho/grosor de la pestaña.
• Rango de sección correcto para el cable (color guía si es aislado).
• Pelado a la medida; conductor llega al tope.
• Matriz adecuada y herramental limpio.
• Ruta del cable sin tensión ni rozaduras tras el cierre.

Crimpado paso a paso (resultado profesional)

1. Corta energía y prepara piezas
   Ten a mano el receptáculo hembra correcto (ancho y grosor que coincidan con la pestaña del equipo), el crimpador con la matriz adecuada (aislado/no aislado y, si aplica, bandera 90°), y el cable ya identificado.
2. Corte y pelado exactos
   Haz un corte recto del cable y pela solo la longitud que entra en la zona conductor del terminal (sin que sobre cobre por delante). No estañes los hilos: el estaño cede y afloja con el tiempo.
3. Prueba en seco
   Inserta el conductor pelado en el receptáculo (sin crimpar) para confirmar que llega al tope y que la zona aislamiento hará buen apoyo. Si el cable es flexible fino, asegura que no queden hilos sueltos.
4. Posiciona el terminal en la matriz correcta
   • Aislados: usa la cavidad indicada para su rango (el color del cuerpo suele guiar).
   • No aislados: alinea para que las alas cierren primero sobre el cobre (zona conductor) y luego sobre el aislamiento (alivio de tensión).
   • Bandera (90°): verifica el sentido de salida del cable para que no choque con tapas o blindajes.
5. Crimpado de la zona conductor
   Inserta el cable hasta el tope, centra el barril y acciona el crimpador hasta el cierre completo (en modelos con carraca, espera a que libere). Busca una deformación uniforme sin cortar hilos.
6. Crimpado de la zona aislamiento
   Cambia a la cavidad correspondiente (si es no aislado) y cierra las alas sobre el aislamiento. No debe “morder” el cobre ni aplastarlo en exceso: su función es alivio de tensión.
7. Tirón de prueba
   Sujeta el terminal y tira firme del cable. No debe moverse. Si corre, repite con un terminal nuevo, revisando sección, pelado e inserción.
8. Inspección visual
   • El cobre no asoma por delante.
   • Las alas de conductor abrazan los hilos sin cortarlos.
   • La zona aislamiento está cerrada de forma pareja.
   • En bandera, el cable sale en el ángulo previsto sin forzar.
9. Protección adicional (si aplica)
   Si el terminal no es totalmente aislado y hay riesgo de contacto con chapa o piezas cercanas, coloca funda aislante compatible con la temperatura del entorno. Si el conjunto entra/sale de un gabinete, protege el paso.
   Si además hay una unión o derivación que requiera alojarse, organízala dentro de caja.
10. Prueba funcional
    Conecta el receptáculo a la pestaña macho correspondiente (mismo ancho y grosor). Debe entrar con resistencia uniforme y quedar sin holgura lateral. Energiza y verifica funcionamiento; si puedes, controla temperatura en uso (toque cercano o termómetro IR). Cualquier calentamiento localizado es señal de rehacer.

Fundas aislantes y protección del conector

Una buena conexión no termina al crimpar: necesitas proteger el terminal frente a contactos accidentales, vibración, temperatura y humedad dentro del equipo.

Tipos de protección

• Totalmente aislado
  El receptáculo queda cubierto por una funda moldeada. Reduce el riesgo de cortocircuito con chapas, disipadores o mazos cercanos. Recomendado en lavadoras, refrigeradores y zonas con vibración o partes metálicas expuestas.
• Semi-aislado (boca protegida)
  Añade protección en la entrada del receptáculo, pero deja parte metálica visible. Útil cuando el espacio es limitado y la carcasa ya ofrece resguardo.
• Sin aislamiento + funda separada
  El terminal es “desnudo” y luego se coloca una funda compatible (temperatura/entorno). Útil si necesitas perfil bajo o fundas especiales (alta temperatura).

Cómo elegir la funda

1. Entorno térmico: cerca de resistencias u hornos, usa fundas aptas para temperatura.
2. Humedad/condensación: en refrigeradores y zonas húmedas, busca fundas que ajusten firme y fija el mazo para que no gotee sobre el conector.
3. Vibración: prioriza totalmente aislado y añade alivio de tensión (sujeción del cable) para evitar que el esfuerzo recaiga en el crimpado.
4. Espacio y trayectoria: si el conector roza una tapa o blindaje, considera formato bandera (90°) y una funda compacta.

Orden y paso protegido

• Evita que el terminal quede a la vista o rozando bordes. Si el cable atraviesa un gabinete, proteje el orificio con prensaestopas/pasamuros y realiza la curva dentro (no en el borde).
• Si debes alojar empalmes o transiciones, hazlo dentro de caja y deja el mazo sin tensión.
• En rutas internas largas o con cambios de dirección, cuida radios de curvatura y evita comprimir el mazo.

Checklist rápido

• Funda compatible con temperatura/humedad del equipo.
• Terminal no roza chapa ni aristas; mazo sujeto (alivio de tensión).
• Curvas suaves; sin pellizcar cable ni forzar el ángulo.
• Conector accesible para mantenimiento (sin quedar “a la intemperie” dentro del equipo).

Errores comunes (y cómo evitarlos)

1) Mezclar ancho o grosor de pestaña

Usar hembra 6,3 mm en pestaña 4,8 mm (o viceversa) o confundir 0,8 mm con 0,5 mm provoca holgura o daños al insertar.
Evita: mide con calibre y compra la pareja exacta (ancho + grosor).

2) Crimpado sobre el aislamiento (o fuera de la zona conductor)

La unión queda floja y se calienta.
Evita: pela solo lo justo, centra el barril y usa la matriz correcta (aislado/no aislado).

3) Alas que cortan hilos del conductor

Reduce sección efectiva → más temperatura y fallas intermitentes.
Evita: ajuste progresivo con crimpador de carraca; revisa que las alas abrazan sin cortar.

4) No hacer “tirón de prueba”

El terminal parece firme, pero se suelta con la vibración.
Evita: sujeta el terminal y tira firme del cable; si se mueve, rehaz con terminal nuevo.

5) Terminal sin protección cerca de chapa o calo

Riesgo de corto o daño por temperatura.
Evita: usa versión totalmente aislada o funda adecuada y separa el mazo de zonas calientes. Si atraviesas un gabinete, protege el orificio con prensaestopas/pasamuros.

6) Ruta con tensión mecánica o curvatura brusca

El esfuerzo recae en el crimpado y afloja con el tiempo.
Evita: deja holgura, fija el cable después de la salida del conector y respeta radios en la ruta.

7) Usar no aislado “al aire”

Si roza otra pieza, puede hacer contacto.
Evita: solo no aislado cuando quede protegido; si hay empalmes/derivaciones, organízalos dentro de caja.

8) Estañar el cable antes de crimpar

El estaño cede y la unión se afloja.
Evita: crimpa sobre cobre trenzado sin estañar.

9) Matriz equivocada o herramienta “universal”

Aplasta o marca mal el barril → contacto pobre.
Evita: crimpador con matriz específica para aislados/no aislados (y bandera si aplica).

10) Conexión “durísima” o “demasiado floja” al insertar

Señal de grosor o ancho incompatibles, o de receptáculo deformado.
Evita: no “ajustes” a alicate; sustituye por el tamaño correcto.

Diagnóstico rápido

Cuándo NO usar Faston: alternativas

1) Unión permanente o más de dos conductores

Si necesitas una unión fija 1:1 (sin desconexión) o derivar a un tercer cable, un Faston no es la mejor opción.
Alternativa: empalme crimpado con manguito a tope y alojamiento en caja para un resultado compacto y fiable.

2) Desmontaje frecuente, pruebas o ampliaciones

Si prevés quitar y poner con regularidad, los Faston sufren desgaste o holgura con el tiempo.
Alternativa: borneras/bornes en riel DIN con puenteo y etiquetado; facilitan mediciones y ampliaciones.

3) Cambios de dirección, torsión o rutas complejas

En mazos con codos encadenados y cambios de plano, un terminal rápido expuesto puede quedar forzado.
Alternativa: llevar el mazo por canaletas con accesorios (codos/derivaciones) y radios correctos; termina conexiones dentro de caja.

4) Bordes de chapa o pasos de gabinete

No atravieses “a pelo”: el borde muerde el aislamiento y puede tocar el terminal.
Alternativa: prensaestopas/pasamuros para proteger el paso y mantener el grado de cierre; curva dentro con holgura.
https://domesticlife.info/prensaestopas-y-pasamuros-para-gabinetes-entrada-limpia-de-cables/

5) Zonas de alta temperatura o humedad

Cerca de resistencias u evaporizadores, un Faston no aislado o mal protegido falla.
Alternativa: terminal totalmente aislado o funda apta para temperatura, sujeción del mazo y, si hay uniones, caja adecuada.

Guía rápida

• ¿Necesitas desconexión ocasional? → Faston sí, bien dimensionado y protegido.
• ¿Necesitas unión fija/derivación? → Manguito + caja.
• ¿Mantenimiento frecuente**/mediciones? → Bornes en riel DIN.
• ¿Paso por gabinete**/bordes? → Prensaestopas y terminaciones dentro.

Mantenimiento y reemplazo de terminales

Cuándo revisarlos

• Vibración y calor: motores, resistencias, compresores y ventiladores aceleran el desgaste.
• Ambientes húmedos: condensación en refrigeradores o zonas cercanas a vapores.
• Intervenciones previas: si ya se manipuló el arnés, conviene inspección visual y tirón de prueba.

Señales de sustitución

• Holgura al conectar/desconectar la hembra en la pestaña.
• Decoloración o oscurecimiento del terminal/aislamiento.
• Marcas de calentamiento en el plástico cercano.
• Cortes intermitentes que desaparecen al mover el conector.

Cómo reemplazar de forma segura (paso a paso)

1. Desenergiza el equipo y documenta con fotos la posición de cada cable.
2. Identifica el ancho y grosor de la pestaña (p. ej., 6,3 × 0,8 mm) y la sección del cable (AWG/mm²).
3. Corta el terminal viejo, pela solo lo necesario y prueba en seco el nuevo receptáculo.
4. Crimpa zona conductor y luego zona aislamiento con la matriz correcta (recto o bandera, aislado/no aislado).
5. Tirón de prueba e inspección visual (sin hilos cortados ni cobre expuesto).
6. Protege con funda si el terminal no es totalmente aislado y el entorno lo exige.
7. Enruta sin tensión mecánica; si atraviesas gabinetes, usa prensaestopas/pasamuros.
   Si necesitas alojar uniones, hazlo dentro de una caja.

Pruebas finales

• Continuidad con multímetro (sin cortes al mover el cable).
• Prueba en servicio: energiza y observa unos minutos; no debe haber calentamiento localizado ni falsos contactos.
• Si notas temperatura anómala, repite el crimpado con un terminal nuevo y verifica ancho/grosor de pestaña y sección del cable.

Buenas prácticas

• Etiqueta los cables y guarda un registro de la intervención (fecha, ubicación, tamaño del terminal).
• Mantén el mazo sujeto cerca del conector para que los tirones no recaigan en el crimpado.
• En rutas internas, respeta radios de curvatura y evita comprimir el conjunto dentro de canaletas.

Preguntas frecuentes

Checklist de compra y montaje

Antes de comprar

• Identifica el ancho de pestaña del equipo: 6,3 / 4,8 / 2,8 mm.
• Confirma el grosor de la pestaña: 0,8 mm (0.032″) o 0,5 mm (0.020″).
• Verifica la sección del cable (AWG / mm²) y el rango que admite el terminal (color si es aislado).
• Elige el formato: recto o bandera (90°) según el espacio real.
• Decide el nivel de aislamiento: totalmente aislado / semi-aislado / sin aislamiento + funda.
• Si habrá paso por gabinete, prepara pasamuros/prensaestopas.

Herramientas y preparación

• Crimpador con carraca y matrices para aislados/no aislados (y bandera si aplica).
• Pelacables calibrado; cortacables con corte limpio.
• Calibre/regla para verificar medidas.
• Multímetro (continuidad) y, si puedes, termómetro IR para chequeo bajo carga.
• Zona de trabajo desenergizada y despejada.

Montaje correcto (resumen)

1. Corta y pela solo lo necesario para la zona conductor (sin cobre sobresalido).
2. Prueba en seco: el cobre llega al tope y la zona aislamiento apoyará bien.
3. Crimpa primero conductor, luego aislamiento (matriz adecuada).
4. Tirón de prueba: el cable no debe moverse.
5. Inspección visual: sin hilos cortados ni grietas; salida del cable sin forzar.
6. Protege si hace falta: funda o versión totalmente aislada.
7. Ruta sin tensión; si hay uniones o derivaciones, alójalas en caja.
8. Verificación final: continuidad y prueba breve en servicio (sin calentamiento).
9. En rutas internas o canaletas, respeta radios y evita comprimir el mazo.

Cierre práctico

Elegir el Faston correcto (ancho + grosor) y crimparlo bien marca la diferencia entre una reparación que dura años y un problema que vuelve. Si el entorno suma calor, humedad o vibración, sube el nivel de protección (funda o totalmente aislado) y asegura el alivio de tensión del mazo. Para uniones permanentes o derivaciones, cambia de estrategia: manguito crimpado y caja; para mantenimiento frecuente, valora borneras.

Trabaja siempre desenergizado y revisa la normativa local. Si algo no convence en la prueba de tirón o ves calentamiento localizado, rehaz la conexión: un buen terminal se siente firme y se comporta estable desde el primer encaje.
