Ferrules (punteras) para cable flexible: por qué mejoran el contacto

haisstronica Wire Ferrules Connectors Kit – 5000PCS AWG22-7 12 Si…

• Package Including: The wire ferrule kit includes 5000pcs AWG22-7 12 sizes electrical terminals totally
• 99.99% Tinned Copper: Made of premium tin-plated copper, all of the pin terminal ends have strong conductivity, and the …
• High-Quality and Effective: Crafted from High-quality nylon material, wire insulated cord pin ends create a complete sea…

$49.99

Comprar en Amazon

Soy Stevenson, electricista con más de 10 años de experiencia, ex capataz (equipo de 10 personas) y formado en Salesianos Don Bosco (2 años). Aquí te explico qué son las ferrules (punteras), por qué en cable flexible logran un contacto más firme en bornes atornillados y cuándo convienen. Lenguaje simple, pasos claros y avisos de seguridad (ver normativa local).

Qué es una ferrule y qué problema resuelve

Cable flexible en bornes atornillados: hilos sueltos vs. puntera crimpada

El cable flexible está hecho de muchos filamentos. Si lo metes “pelado” en una bornera atornillada:

• algunos hilos pueden salirse o cortarse al apretar;
• el apriete queda irregular (menos superficie real de contacto);
• con vibraciones, la conexión puede aflojar y calentarse.

La ferrule (un tubo metálico que se crimpa al extremo del cable) compacta todos los hilos en un cilindro sólido y uniforme. Beneficios inmediatos:

• Más superficie efectiva contra la placa del borne → menos caída y menor calentamiento.
• Ajuste repetible: puedes soltar y volver a apretar sin deshilachar el cable.
• Orden y seguridad: evita “pelos” sueltos que toquen otro borne.

Consejo rápido: elige la puntera del mismo calibre que el cable (mm² o AWG) y crimpa con alicate de matriz (hexagonal o cuadrada). No “aplastes” con alicate común.

Dónde se usa: regletas, borneras y equipos

Las verás en:

• Regletas y borneras atornilladas (tableros, fuentes, automación ligera).
• Borneras en carril DIN de paso/tierra/neutro.
• Entradas de equipos (relés, contactores, drivers), siempre que el borne acepte cable con puntera.
• Cableado modular donde necesitas conexiones limpias y fáciles de inspeccionar.

Para un solo conductor, usa ferrule simple; si el borne admite dos conductores y el diseño lo requiere, hay ferrule doble (dos cables en una sola puntera).
Más sobre terminaciones en borneras: Regletas y borneras atornilladas tipos secciones y cuando preferirlas.

Tip: el color del casquillo NO es estándar universal. Manda la sección real del cable que indique la bolsa/ficha.

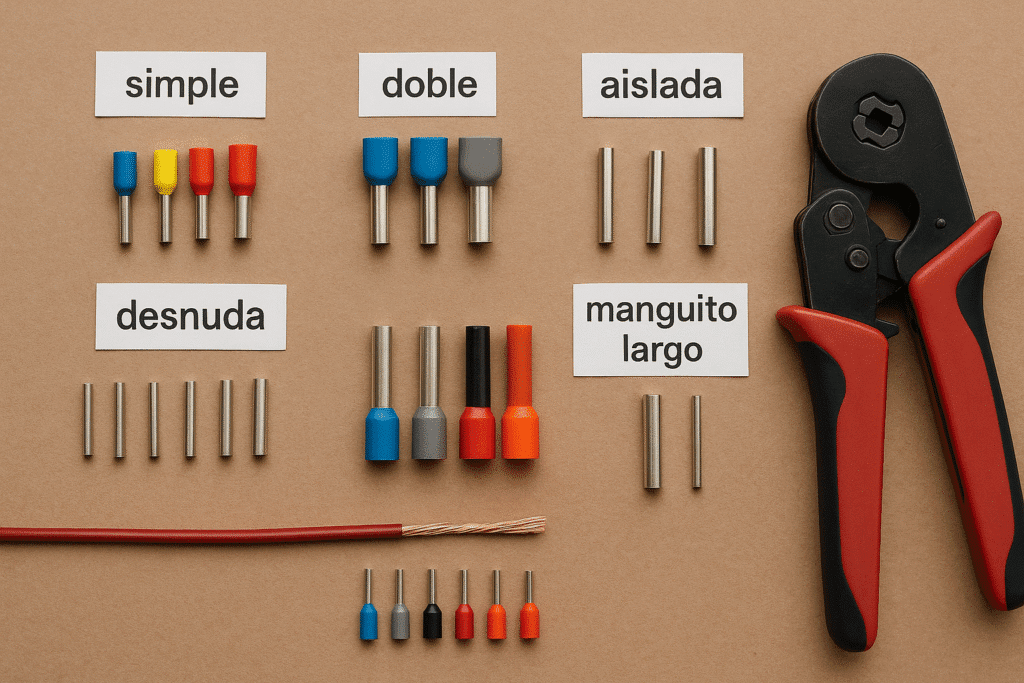

Tipos de ferrules y cuándo convienen

Simple vs. doble

• Simple: para un solo conductor por borne. Es la opción por defecto en tableros y equipos.
• Doble: admite dos conductores del mismo calibre en una sola puntera, cuando el borne lo permite. Úsala para puentes cortos o cuando dos cables deben llegar al mismo tornillo con un acabado ordenado.
  Claves: verifica que el borne acepte dos conductores; si no, usa dos bornes contiguos o una derivación limpia (manguito/bornera).

Consejo: si necesitas unir o prolongar cables antes de llegar a la bornera, mejor un manguito/empalme a tope crimpado y protegido, y luego la ferrule hacia el borne: Conectores a tope (manguitos): guía práctica para empalmes crimpados limpios.

Desnuda vs. aislada

• Desnuda: solo el tubo metálico. Ocupa menos y entra bien en bornes muy compactos. Requiere más cuidado al presentar el cable para no abrir filamentos.
• Aislada: añade un collar (boca) plástico que guía los hilos dentro del tubo y mejora el apoyo al salir hacia el borne. Es la más práctica para cable flexible multihilo.

Longitud del manguito (corto vs. largo)

• Corto: para bornes poco profundos o espacios muy reducidos.
• Largo: ofrece más superficie de agarre en cables muy flexibles o cuando el borne admite un encastre más profundo.
  Regla: la ferrule no debe sobresalir por el otro lado del borne ni quedar demasiado corta como para que el tornillo apriete solo sobre el plástico.

Material y acabado

• Lo más habitual es cobre estañado (buena conductividad y resistencia a la oxidación).
• Evita punteras de origen dudoso con paredes muy finas: se deforman mal y generan mal contacto.

Sobre los colores

• El color del collar ayuda a organizar el maletín, pero no es un estándar universal. Siempre confirma la sección real (mm² o AWG) impresa en la bolsa/ficha.

Tip: si esperas vibración, la ferrule + borne atornillado aguanta mejor que cable pelado directo. Ajusta al par recomendado del equipo y revisa el apriete en mantenimientos.

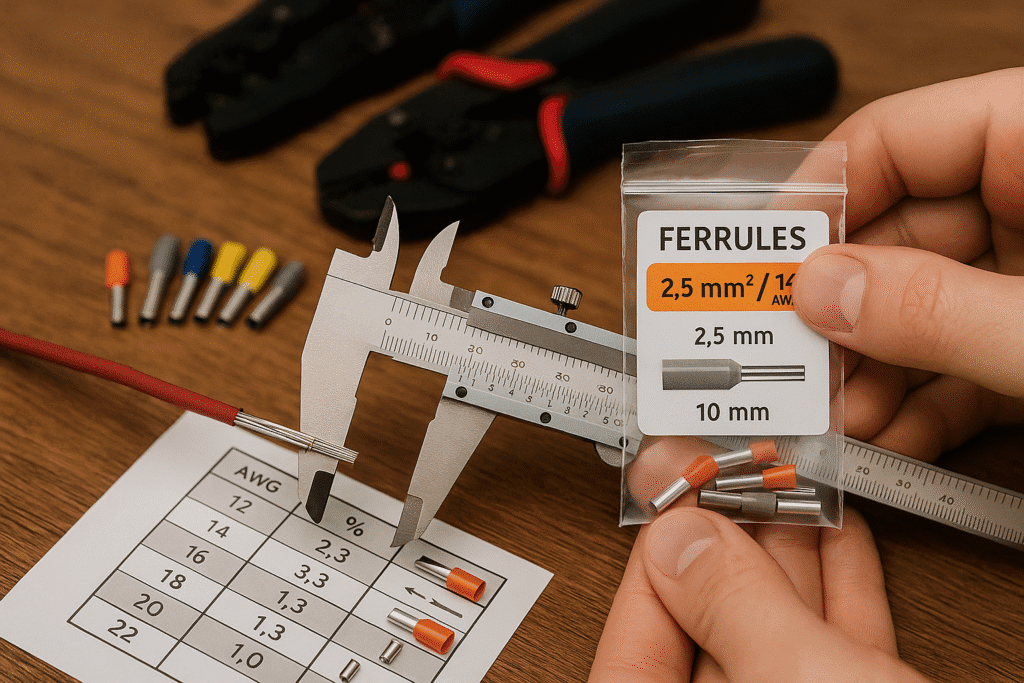

Cómo elegir la medida correcta (sin adivinar)

Leer la bolsa/ficha: mm² o AWG, longitud de manguito y tolerancias

1. Identifica la sección real del cable. Búscalo impreso en la camisa (ej.: 2,5 mm² o 14 AWG). Si no aparece, mide el conductor (sin aislante) y confirma en la tabla de conversión.
2. Elige la ferrule de la misma sección. Si el cable es 2,5 mm², la puntera debe ser 2,5 mm² (no “aproximada”). En AWG, elige la misma talla.
3. Define la longitud del manguito.
   • Corto: bornes poco profundos/espacios ajustados.
   • Largo: mayor superficie de agarre en cable muy flexible o bornera profunda.
     La puntera no debe sobresalir por el otro lado del borne ni quedar tan corta que el tornillo apriete plástico en vez de metal.
4. Para ferrule doble: ambos cables deben ser del mismo calibre y el borne debe admitir dos conductores; si no, usa dos bornes o una derivación limpia.
5. Olvida el color como regla. El color del collar no es estándar universal; lo que manda es la sección indicada en la ficha.

Consejo: antes de crimpar todo el lote, haz una prueba en seco: puntera crimpada + borne. Debe entrar a fondo, sin juego y sin forzar.

Conversión AWG ↔ mm² para confirmar la talla

Si tu instalación mezcla AWG y mm², valida la equivalencia en esta tabla rápida (evitas errores de talla): AWG a mm²: tabla y conversión rápida para cables.

Checklist rápido

• Confirmé la sección del cable (mm² o AWG).
• La puntera coincide con esa sección (simple o doble según necesidad).
• La longitud del manguito calza con la profundidad del borne.
• Hice prueba en seco: entra recto, sin cobre a la vista y sin “bailar”.
• Tengo el alicate crimpador con la matriz adecuada (hexagonal o cuadrada).

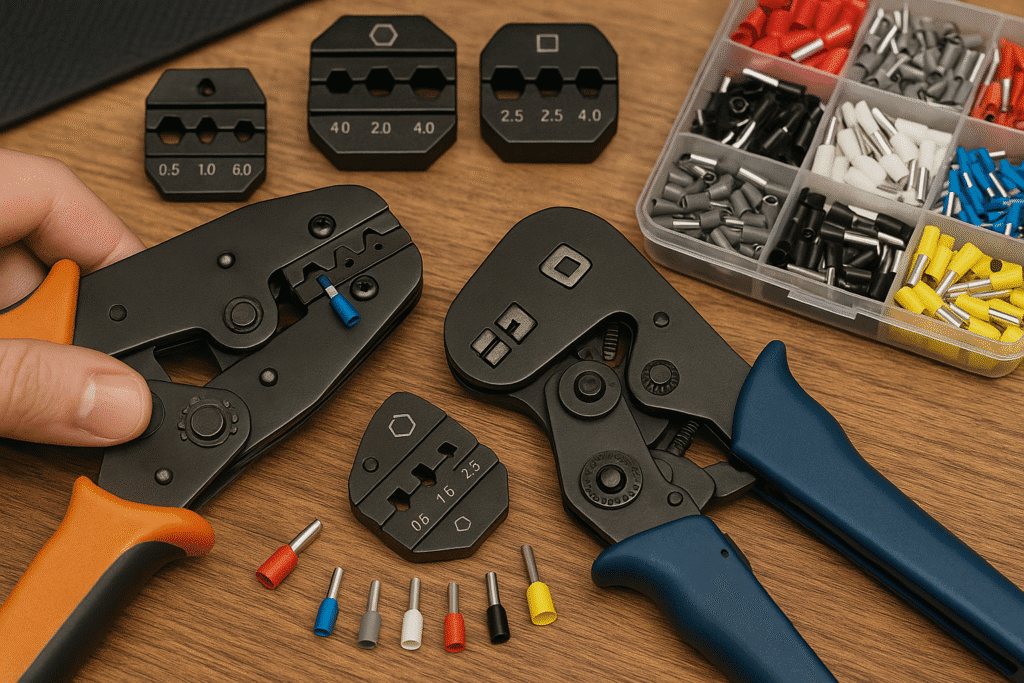

Herramientas: alicate crimpador y matrices

Crimpado hexagonal vs cuadrado

• Hexagonal (hex): forma un “tubo” uniforme alrededor de la ferrule. Es el más polivalente y el que mejor replica la sección circular del borne atornillado.
• Cuadrado (square): deja una sección cuadrada estable que encaja muy bien en borneras compactas y algunos push-in. Si el fabricante del borne lo recomienda, es una gran opción.

Regla simple: si no tienes indicación del equipo, usa hexagonal como estándar; si usas bornes push-in o de jaula muy compacta, el cuadrado suele asentar mejor. Para uniones rápidas tipo push-in, revisa límites y buenas prácticas aquí: Conectores rápidos tipo “WAGO”: series populares y en qué casos usarlos (221, 222, 2273, 773, 243).

Trinquete y ajuste de presión

• Prefiere un crimpador con trinquete (ratchet): garantiza que completes el ciclo de presión antes de liberar.
• Muchos modelos permiten microajuste del apriete. Si ves marcas demasiado profundas o, al contrario, el cable gira después de crimpar, recalibra.

Elegir la matriz (ranura) correcta

• Elige la ranura por sección real del cable (mm² o AWG). No te guíes por colores del collar.
• Inserta siempre la zona metálica del barril (no el aislante). La boca plástica solo guía los hilos; no se crimp(a).
• En ferrule doble, verifica que la matriz admita esa geometría; si no, usa la dedicada para doble.

Ergonomía y alcance

• Para tableros con espacio limitado, un crimpador frontal o mini-cabezal ayuda a trabajar sin desarmar bornes.
• Si crimpas muchas tallas, un juego con cabezal intercambiable (hex/cuadrado) agiliza los cambios.

Mantenimiento básico

• Mantén las mordazas limpias y sin rebabas; una rebaba marca el barril y empeora el contacto.
• Una gota de lubricante ligero en el mecanismo de trinquete mantiene el cierre suave y constante.

Consejo del taller: haz siempre una prueba de tracción rápida tras crimpar (tirón firme). Si hay juego, revisa sección elegida, matriz y calibración del alicate.

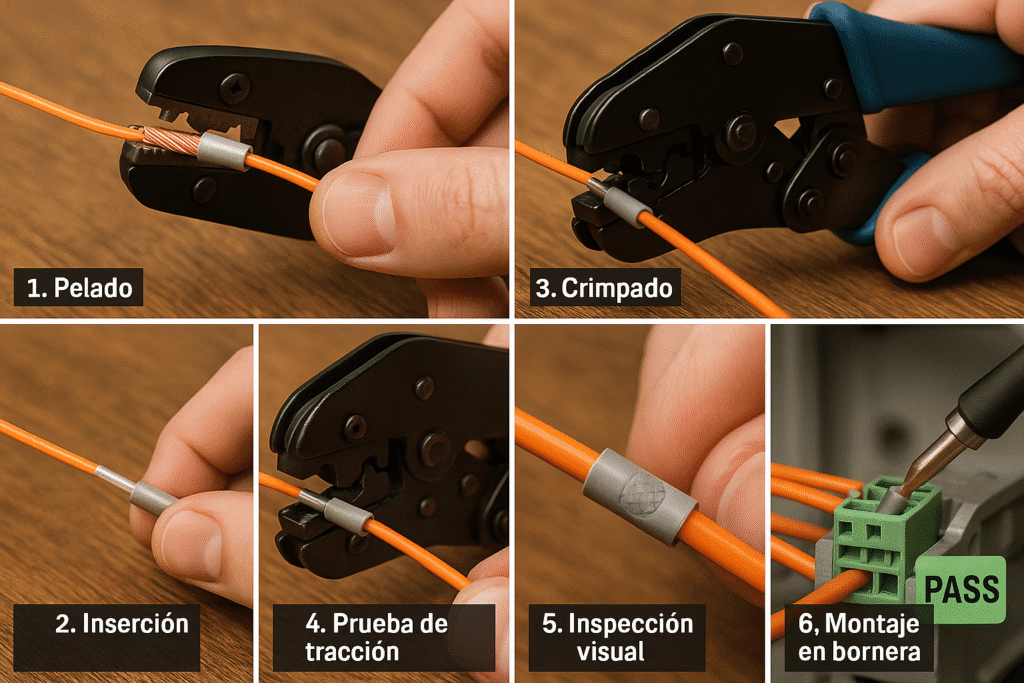

Crimpado correcto paso a paso (control de calidad)+

1) Preparación y seguridad

• Desenergiza el circuito y verifica con un probador.
• Ten a mano: ferrules del mismo calibre que el cable, pelacables, alicate crimpador (hex o cuadrado) y, si aplica, termorretráctil.

Tip: corta el extremo del cable bien recto; puntas mordidas o “en flecha” abren los hilos y dificultan el crimpado.

2) Pelado del conductor (lo justo)

• Pela la longitud igual o ligeramente menor que el manguito metálico de la ferrule.
• No retires más: nunca debe quedar cobre a la vista fuera del barril tras crimpar.

3) Inserción y presentación

• Ordena los hilos con los dedos (sin retorcer fuerte).
• Inserta el conductor hasta el tope del barril metálico. El collar plástico solo guía; no se crimpa.

4) Crimpado (elección de matriz y cierre)

• Elige la ranura (matriz) por sección real del cable (mm² o AWG).
• Coloca el barril metálico en la matriz (no muerdas el collar).
• Cierra el alicate hasta completar el ciclo (en modelos con trinquete, que libere por sí solo).
• En ferrule larga, puedes hacer dos mordidas alineadas si la herramienta lo contempla.

5) Verificación inmediata

• Tracción: tira del cable con firmeza; no debe moverse.
• Inspección visual: barril uniformemente deformado, sin “alas” abiertas, sin cobre expuesto y sin cortar el aislamiento.
• Prueba rápida de continuidad (si tienes multímetro): estable al mover suavemente el cable.

6) Montaje en el borne

• Introduce la puntera a fondo en la bornera/regleta.
• Aprieta el tornillo firme, sin excederte (evita aplastar el barril).
• Si el borne admite dos conductores y usas ferrule doble, confirma que ambos quedan alineados y que el borne soporta dos entradas.

7) Remate y protección (opcional)

• Si el cable queda muy expuesto o habrá tirones, coloca un tramo corto de termorretráctil sobre la salida (sin exceder el diámetro que acepte la bornera).

Señales de un buen crimpado

• El cable no gira ni se extrae con un tirón firme.
• No ves cobre fuera del barril.
• La deformación es uniforme (hex o cuadrada nítida), sin aristas que corten.

Señales de un mal crimpado (rehacer)

• El cable se mueve o sale.
• Hay hilos sueltos o alas abiertas en el barril.
• El tornillo del borne aprieta plástico en vez de metal.

Dónde terminan y orden del cableado

• Borneras/regletas. Lleva cada conductor con su ferrule al borne correspondiente, sin cruzar hilos ni forzar curvas. Deja un bucle corto de servicio para futuros mantenimientos y etiqueta si procede.
• Distribución limpia. Si dos cables deben llegar al mismo tornillo y el borne lo permite, usa ferrule doble. Si no, deriva antes en una regleta y entra con ferrule simple a cada borne.
• Ruta y sujeción. Acompaña el mazo con bridas sin estrangular el aislamiento; evita radios cerrados al salir del borne.
• Entrada al gabinete. Si el cable atraviesa pared de gabinete, usa un paso protegido (pasacables/protector de borde) o prensaestopas cuando necesites alivio de tensión y sellado.
• Reapriete inteligente. Tras el primer calentamiento del equipo, un reapriete suave (si el fabricante lo permite) asegura que el tornillo asiente sobre metal y no sobre el collar plástico.

Errores comunes (y cómo evitarlos)

• Elegir por “color” y no por sección. Solución: confirma mm²/AWG en la bolsa.
• Crimpar sobre el aislante. Solución: la mordaza debe morder el barril metálico, nunca el collar.
• No completar el ciclo del trinquete. Solución: cierra hasta que la herramienta libere sola.
• Ferrule grande/pequeña. Solución: que coincida con la sección real del conductor; si queda suelta, fallará la tracción; si es chica, corta hilos.
• Ferrule sobresaliendo del otro lado del borne. Solución: usa longitud de manguito adecuada o cambia el borne.
• Usar ferrule doble donde el borne no lo admite. Solución: revisa la ficha del borne; si no acepta dos conductores, usa derivación previa.
• Apretar en exceso. Solución: par firme sin deformar el barril; si “aplastas”, empeoras el contacto.
