Qué es un tubo termorretráctil y para qué sirve

Qué es

El tubo termorretráctil (también llamado tubo termo contraíble o funda termoencogible) es una funda plástica que, al aplicar calor controlado, se contrae y se adapta al contorno del cableado o empalme, quedando firme al enfriar. Esa contracción está “programada” durante su fabricación: el material fue expandido y “recuerda” su tamaño original, al que vuelve cuando recibe calor.

Para qué sirve

• Aislar y proteger empalmes frente a contacto accidental y rozaduras.
• Sellar (cuando es de doble pared con adhesivo) contra humedad/polvo, ayudando a la alivio mecánico del empalme.
• Agrupar e identificar conductores, ordenando el cableado y mejorando el acabado.
• ** Reparar camisas** con pequeñas marcas (siempre que el conductor esté en buen estado y el uso lo permita).

Materiales habituales (visión general)

Lo más común en instalaciones generales es la poliolefina por su estabilidad y acabado, y el PVC en opciones económicas. Existen otras familias (p. ej., versiones de pared fina/media/gruesa o con propiedades especiales). El rango térmico y eléctrico depende del material y modelo: revísalo siempre en su ficha técnica antes de elegir.

Alcance y buenas prácticas

• Úsalo para remates limpios en el hogar y pequeñas instalaciones: empalmes de luminarias, derivaciones en caja, marcaje de conductores, alivio de tirantez, etc.
• Evita sobrecalentar (oscurecimiento o burbujas son señales de exceso). Aplica calor uniforme y a distancia segura.
• Si trabajas con calibres en AWG, conviene convertir a mm² antes de calcular diámetros.
• Si el proyecto exige baja emisión de humos/halógenos, revisa las especificaciones del tubo y, en general, considera el criterio de materiales del tendido completo.

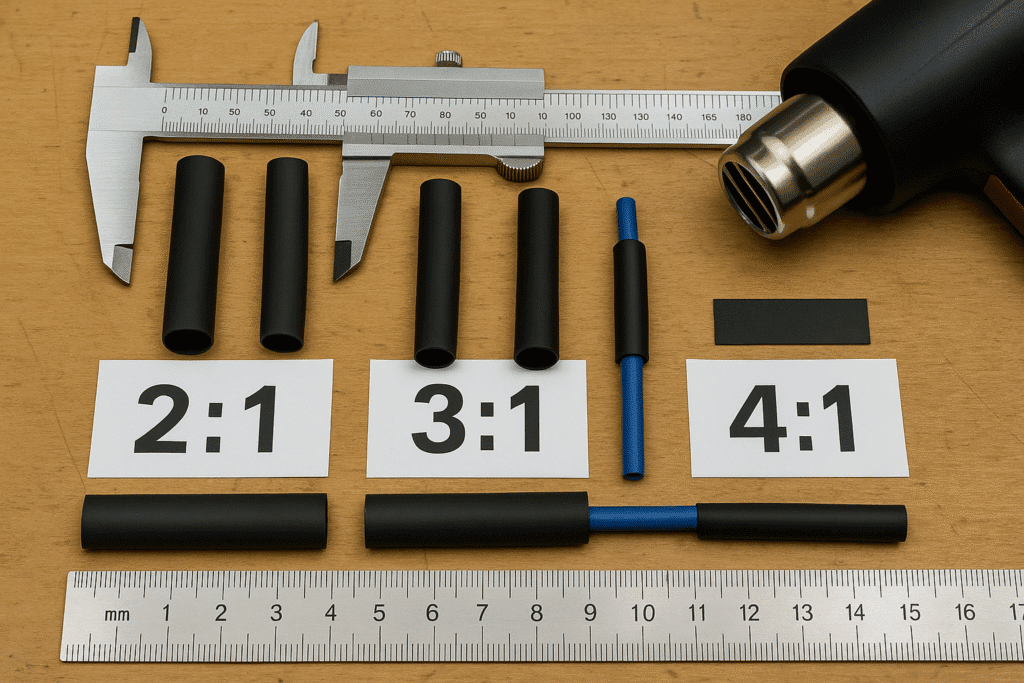

Ratios de contracción: 2:1 vs 3:1 (y 4:1 en casos puntuales)

Qué significa el “ratio”

El ratio indica cuánto se reduce el diámetro del tubo al calentarlo:

• 2:1 → el diámetro final es la mitad del inicial.
• 3:1 → el diámetro final es un tercio del inicial.
• 4:1 → contracción aún mayor para cubrir piezas voluminosas y ajustar firmemente.

La contracción actúa radialmente (cierra el diámetro) y puede existir ligera contracción longitudinal; deja siempre margen extra de longitud antes de calentar.

Cuándo elegir 2:1

• Cables de diámetro regular sin conectores voluminosos.
• Remates estéticos y marcado/agrupado de conductores.
• Empalmes finos o soldaduras discretas donde solo buscas consolidar y aislar.

Ventajas: suele ser más económico y rápido de aplicar.
Límites: si debe pasar por encima de un conector/empalme grueso, puede no “abrazar” bien al final.

Cuándo elegir 3:1

• Debes pasar por encima de un conector o una zona más gruesa y luego ajustar bien al cable.
• Empalmes con transición de diámetros (p. ej., cable fino → funda gruesa).
• Sellado con adhesivo: el mayor cierre ayuda a que el adhesivo rellene y selle mejor.

Ventajas: cubre diferencias de diámetro con un ajuste final firme.
Límites: algo más costoso que 2:1; revisa siempre el diámetro recuperado mínimo del modelo.

4:1 en casos puntuales

• Transiciones muy marcadas (cable fino que entra a un pasamuros grande, empalmes con manguitos).
• Reparaciones donde necesitas envolver un volumen y aun así ceñir el tramo final.
  Usa 4:1 cuando 3:1 no alcance a cerrar con seguridad.

Regla práctica para elegir el tamaño (con el ratio adecuado)

1. Mide el diámetro mayor del conjunto que cubrirás (p. ej., el conector).
2. El diámetro suministrado del tubo debe ser mayor que ese valor para poder entrar.
3. Verifica que el diámetro recuperado (tras contraer) sea menor que el diámetro del cable donde quedará apoyado, así se ajusta.
4. Si trabajas con calibres AWG, primero convierte a mm/mm² para estimar diámetros con criterio.

Ejemplo rápido (orientativo):

• Conector ≈ 8 mm de diámetro, cable ≈ 3 mm.
• Un 3:1 que se suministra a 9 mm y recupera hasta ≤3 mm permitirá entrar por el conector y luego ceñir el cable.
• Si usas 2:1 de 9 mm, el recuperado será ~4,5 mm (quedará flojo en el cable de 3 mm).

Errores comunes al elegir el ratio

• Quedarse corto: elegir 2:1 cuando debes pasar sobre un conector; el tubo no ajusta al final.
• Sobredimensionar: un tubo muy grande “entra” fácil, pero si su recuperado no baja lo suficiente, no sella ni protege.
• Olvidar la longitud: recorta un poco más para compensar la contracción longitudinal y cubrir bien el empalme.
• No revisar ficha: cada modelo declara diámetro suministrado y recuperado; elige por esos dos valores, no solo por el ratio.

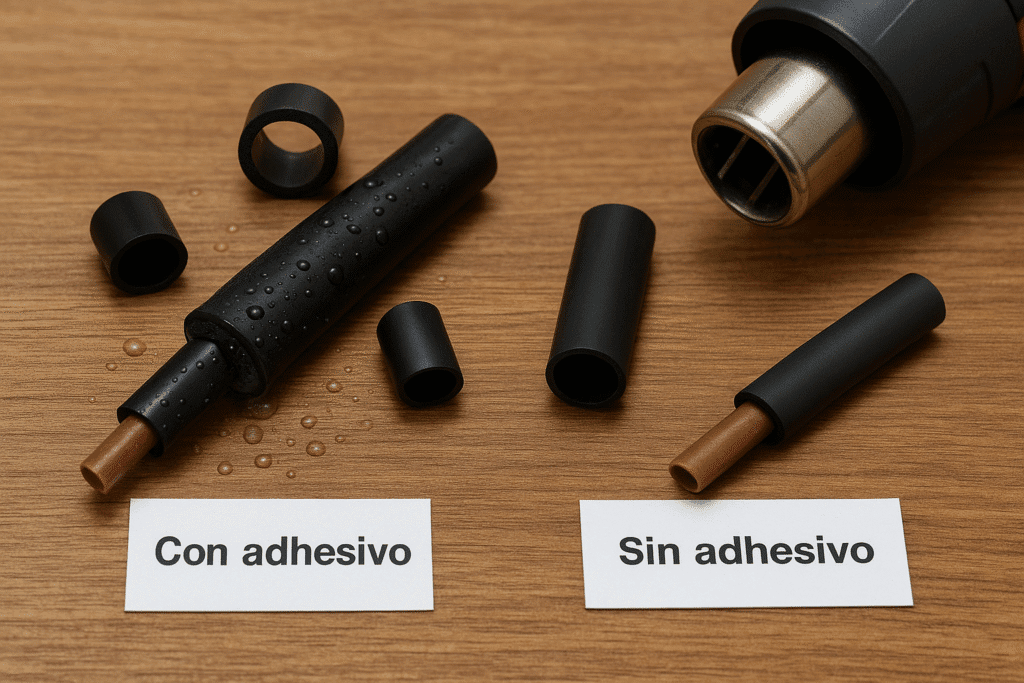

Con adhesivo (doble pared) vs sin adhesivo (pared simple)

Adhesivo interior (doble pared)

• Qué es: el tubo lleva una capa interna de adhesivo termofusible. Al calentar, el tubo encoge y el adhesivo funde, rellenando huecos y sellando el empalme.
• Para qué sirve: sellado ambiental (humedad, polvo), alivio mecánico (reduce tirantez sobre el empalme) y mejor amortiguación frente a vibración. Ideal cuando pasas sobre conectores o transiciones de diámetro.
• Cuándo elegirlo: exterior o zonas húmedas, empalmes que deban quedar herméticos, cables que sufrirán tracción o vibración, reparaciones donde el sellado sea crítico.
• Cuidados: aplica calor uniforme para que el adhesivo fluya sin rebalsar; evita sobrecalentar. Comprueba que el diámetro recuperado y el flujo de adhesivo no invadan partes móviles o ventilaciones.

Sin adhesivo (pared simple)

• Qué es: funda de una sola pared (sin adhesivo).
• Para qué sirve: aislar, consolidar y dar acabado a empalmes y derivaciones, además de agrupar e identificar conductores con rapidez.
• Cuándo elegirlo: interiores secos, remates estéticos, marcaje por colores, pequeñas reparaciones de camisa (si el conductor está sano) y cuando necesitarás retirar o reabrir con facilidad.
• Ventajas: más ligero, económico y rápido de aplicar; fácil de cortar/retirar si hay que reintervenir.

Pared fina, media o gruesa (criterio de elección)

• Pared fina: mínimo volumen, buen acabado; adecuada para marcado/agrupado y empalmes pequeños.
• Pared media: equilibrio entre protección mecánica y tamaño; útil en empalmes habituales de vivienda.
• Pared gruesa: mayor resistencia a golpes/abrasión; frecuente en cables expuestos o donde el empalme necesita refuerzo. Con adhesivo, aporta sellado robusto.

Regla práctica: si prima el sellado (humedad/polvo) o hay diferencia de diámetros, escoge adhesivo y ratio 3:1 cuando el 2:1 no alcance a ceñir. Si buscas un remate limpio y rápido en interior, la pared simple 2:1 suele bastar.

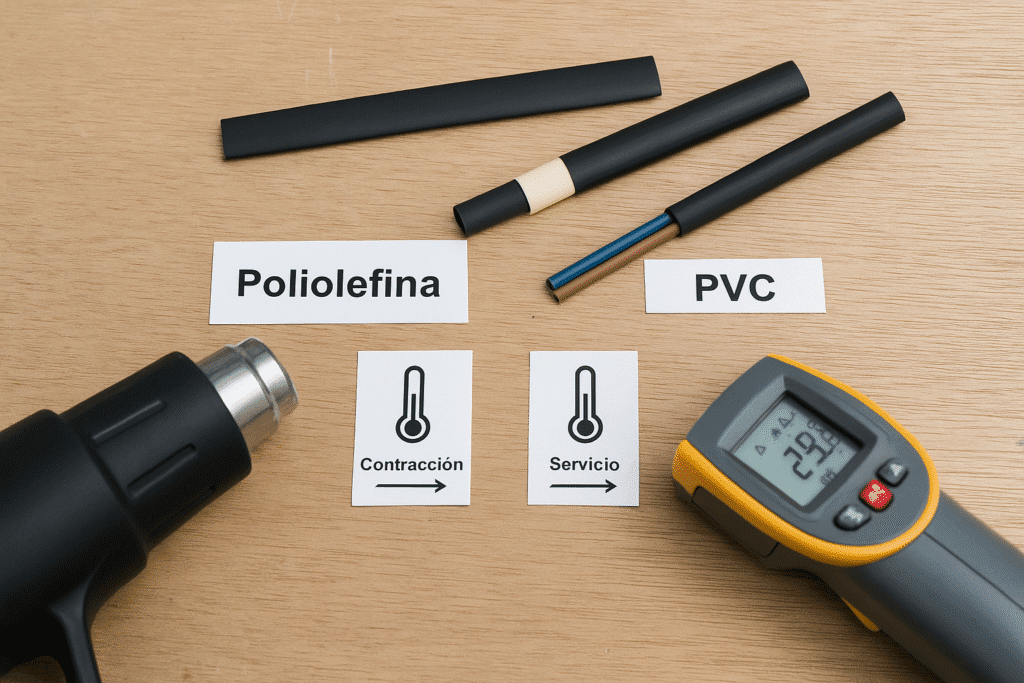

Materiales y temperaturas (visión general)

Poliolefina

• Uso común en instalaciones eléctricas por su acabado limpio, buena estabilidad térmica y resistencia química moderada.
• Temperatura de contracción: suele iniciar con aire caliente a temperaturas moderadas (según modelo).
• Servicio típico: muchos modelos están diseñados para trabajar en un rango amplio y soportar temperaturas de servicio elevadas (confirma en ficha).
• Disponible en pared fina, media y gruesa, con o sin adhesivo.

PVC

• Alternativa económica para remates y marcado de conductores.
• Temperatura de contracción: también baja/medio-baja (según modelo), útil para trabajos rápidos.
• Servicio típico: adecuado para interiores y acabados estéticos donde no se requiera la resistencia térmica de la poliolefina.
• Normalmente en pared simple (sin adhesivo); comprueba compatibilidades químicas y térmicas.

Otras formulaciones (visión rápida)

• Existen versiones especiales (p. ej., pared gruesa con adhesivo para sellado robusto en exterior, o formulaciones resistentes a fluidos). Estas opciones se escogen por ambiente y exigencia mecánica del empalme.

Colores, identificación y UV

• Los colores ayudan a identificar líneas o fases y a ordenar el tendido.
• La resistencia UV depende de la formulación; si el tramo queda expuesto al sol, elige una versión expresamente indicada por el fabricante para exterior.

Qué mirar en la ficha técnica (checklist)

• Temperatura de contracción (inicio y total).
• Temperatura de servicio (mín./máx.).
• Ratio (2:1, 3:1, 4:1) y diámetros: suministrado y recuperado.
• Espesor de pared (fina/media/gruesa) y si tiene adhesivo interior.
• Compatibilidades (químicos, UV, humedad) y dieléctrica del material.
• Normas y certificaciones aplicables a tu proyecto.

Si el proyecto exige baja emisión de humos y halógenos, revisa la selección de materiales del tendido completo.

Cómo medir y elegir el diámetro correcto

Paso 1: mide el diámetro mayor del conjunto

Identifica qué parte es más gruesa (p. ej., un conector, una soldadura o un manguito). Ese valor manda la elección inicial.

Paso 2: elige un tubo cuyo diámetro suministrado sea mayor

El tubo debe entrar sin forzar sobre el punto más ancho. Revisa en la ficha el valor “suministrado”.

Paso 3: comprueba el diámetro recuperado

Tras aplicar calor, el tubo debe ceñir el tramo final del cable. Verifica que el recuperado declarado sea menor que el diámetro del cable donde quedará apoyado.

Paso 4: selecciona el ratio adecuado

• 2:1 si no necesitas pasar por encima de piezas voluminosas.
• 3:1 (o más) si debes cubrir un conector y luego ajustar al cable.

Paso 5: considera la longitud

Deja un margen extra: la contracción es principalmente radial, pero puede haber ligera contracción longitudinal. Cubre por completo el empalme con un pequeño solape hacia ambos lados.

Ejemplo práctico (orientativo)

• Conector ≈ 8 mm de diámetro; cable ≈ 3 mm.
• Un tubo 3:1 que se suministra a 9 mm y recupera ≤ 3 mm:
  • Entra sobre el conector (9 mm > 8 mm).
  • Ceñe el cable al final (recuperado ≤ 3 mm).
• Un 2:1 de 9 mm recupera ~4,5 mm: quedaría flojo en el cable de 3 mm.

Conversión de calibres

Si trabajas con AWG, convierte antes a mm²/diámetros para elegir con precisión.

Errores comunes

• Elegir tubo que no entra sobre el punto más ancho.
• Elegir tubo cuyo recuperado no alcanza a ceñir el cable.
• Ignorar el ratio cuando hay conectores o transiciones de diámetro.
• Quedarse corto de longitud y no cubrir bien el empalme.

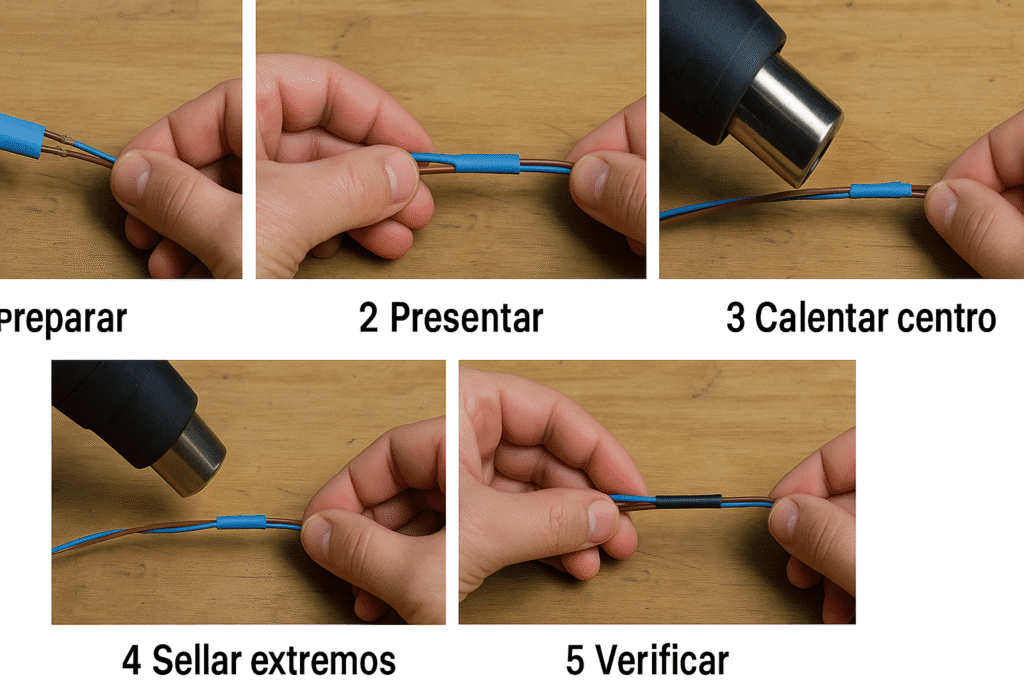

Cómo aplicarlo paso a paso (pistola de calor o equivalente)

1) Seguridad y preparación

• Corta la energía y verifica con tester.
• Prepara el empalme: limpia, ordena los hilos y deja la unión firme y sin puntas que puedan perforar la funda.
• Corta un tramo de tubo dejando unos milímetros extra a cada lado del empalme.

2) Presentación del tubo

• Desliza el tubo antes de cerrar el circuito si hace falta.
• Centra la funda respecto del empalme o zona a cubrir (que sobresalga un poco por ambos lados).

3) Aplicación de calor

• Pistola de aire caliente: recomendada por control y uniformidad.
• Movimiento continuo: rodea el tubo (360°) y no te quedes fijo en un punto.
• Secuencia: empieza en el centro y avanza hacia los extremos para expulsar aire y acomodar el material/adhesivo.
• Mantén una distancia segura para evitar oscurecer o burbujear el material.

Alternativas de emergencia: un encendedor o un secador doméstico pueden calentar fundas delgadas, pero el control es limitado. Úsalos con mucha prudencia y solo cuando la pistola no esté disponible.

4) Si es de doble pared con adhesivo

• Observa que el adhesivo fluya y rellene sin rebalsar en exceso.
• Deja enfriar antes de manipular; no intentes mover la unión caliente.

5) Verificación

• Comprueba visualmente que el cierre sea homogéneo, sin zonas “flojas”.
• Realiza una tracción suave del cable para verificar que el conjunto quedó firme.
• Si corresponde, mide continuidad/aislamiento y revisa que no haya contacto con partes móviles o bordes cortantes.

6) Errores a evitar

• Sobrecalentar hasta quemar o burbujear la funda.
• Elegir un diámetro que no “entre” sobre el punto más ancho o que no ceña al final (revisa “suministrado” y “recuperado”).
• Dejar corto el tramo y no cubrir por completo el empalme.
• Usar llama directa sin control en zonas sensibles o junto a materiales inflamables.

7) Consejo práctico

• Para un acabado ordenado, muchos instaladores usan una funda fina de color para identificar el circuito y, encima, una funda con adhesivo para sellar (si el ambiente lo exige).
• Si necesitas etiquetar con claridad el circuito ya cerrado, te puede ayudar.

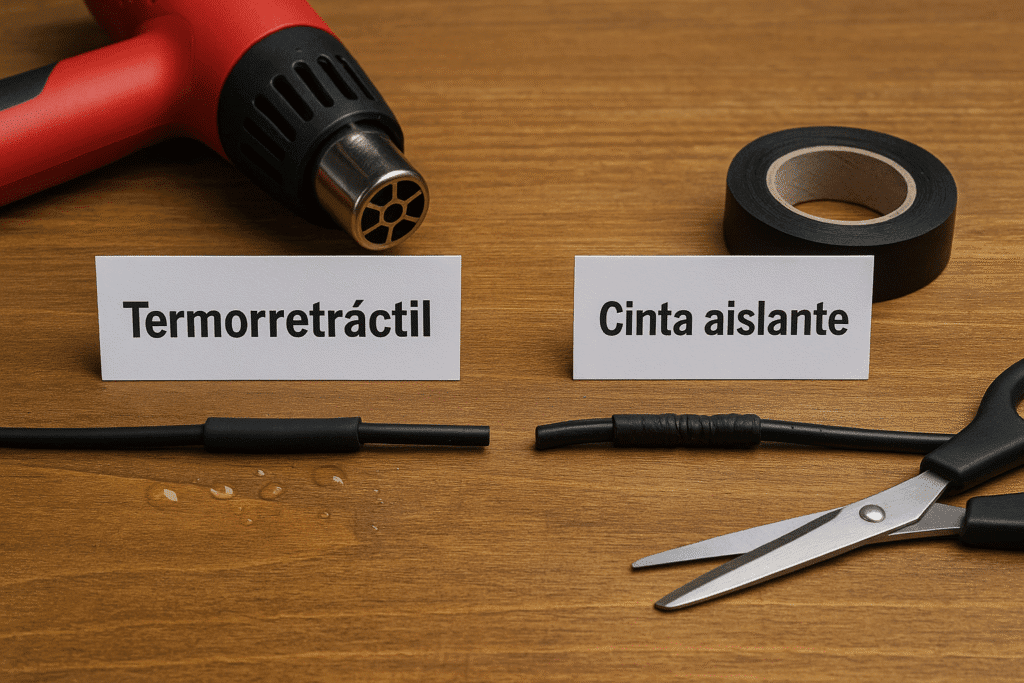

Termorretráctil vs cinta aislante: cuándo conviene cada una

Termorretráctil (pared simple o con adhesivo)

• Mejor para: soluciones permanentes y limpias en empalmes y derivaciones.
• Ventajas: ajuste firme al cable, acabado profesional, buena protección mecánica; con adhesivo aporta sellado (humedad/polvo) y alivio de tracción.
• Limitaciones: requiere calor controlado y medición previa (diámetro suministrado/recuperado, ratio). Menos apto si se prevé retrabajo frecuente.

Cinta aislante

• Mejor para: contención temporal, marcado rápido, sujeción ligera o alivio puntual donde habrá retrabajos.
• Ventajas: rápida, flexible, barata, permite abrir y rehacer con facilidad.
• Limitaciones: menor resistencia a abrasión/ambiente, puede despegarse con calor, aceites o humedad; el acabado no es tan uniforme.

Cómo decidir en la práctica

• Empalme que debe quedar protegido y estable → Termorretráctil (si hay humedad o exterior, con adhesivo y ratio 3:1 si pasas sobre conectores).
• Ajustes o pruebas que vas a reabrir pronto → Cinta (y cuando esté todo definido, remata con termorretráctil).
• Cables vistos donde el acabado cuenta → Termorretráctil (colores para identificación).
• Ambiente exigente (vibración, roce, polvo/humedad) → Termorretráctil con adhesivo y, si corresponde, pared media/gruesa.
• Zona de baja exigencia, interior y accesible → Cinta puede ser suficiente, pero revisa periódicamente su estado.

Tabla rápida de selección (escenarios típicos)

Encabezados: Escenario | Qué elegir | Notas

• Empalme interior simple (diámetro regular) | 2:1 pared simple | Remate limpio y rápido.
• Empalme con conector/volumen | 3:1 (mejor ajuste tras pasar el conector) | Si hay humedad, versión con adhesivo.
• Exterior o zona húmeda | 3:1 con adhesivo (doble pared) | Sellado y alivio de tracción; calentar de centro a extremos.
• Agrupar e identificar conductores | 2:1 pared fina (colores) | Marcaje y orden sin aumentar mucho el volumen.
• Reparar camisa superficial | 2:1 pared simple | Solo si el conductor está sano y la reparación es menor.
• Transición muy marcada de diámetros | 4:1 | Cuando 3:1 no alcanza a ceñir con seguridad.
• Cables vistos (acabado “pro”) | 2:1 o 3:1 según diámetro | Elige color para identificar; si hay roce, pared media.

Si trabajas con calibres AWG, convierte primero para estimar diámetros con criterio.
