Soy Stevenson, electricista con más de 10 años de experiencia, ex capataz (equipo de 10 personas) y formado en Salesianos Don Bosco (2 años). En esta guía te explico cuándo necesitas conectores bimetálicos Al/Cu y pasta antioxidante, cómo evitar fallas por corrosión galvánica y qué mirar en fichas técnicas y compatibilidades (siempre valida la normativa local del proyecto).

Por qué Al/Cu requiere piezas específicas (corrosión galvánica)

Qué ocurre cuando aluminio y cobre hacen contacto directo

Cuando aluminio (Al) y cobre (Cu) se unen sin pieza de transición, el par de metales distintos puede generar corrosión galvánica en presencia de humedad/contaminantes. Además, el aluminio forma óxido superficial (alúmina) que aumenta la resistencia de contacto; con el tiempo y los ciclos térmicos (expansión/contracción), el apriete puede aflojarse, subir la temperatura en el punto de unión y terminar en fallas (decoloración, recalentamiento, disparos de protección).

Cómo se evita: usar conectores/orejetas bimetálicas para la transición Al↔Cu (unión metalúrgica entre ambos metales en la pieza) y pasta antioxidante en el lado de aluminio para romper óxidos, mejorar el contacto y sellar de aire/humedad. Si trabajas con diferentes tipos de conductor (rígido/flexible), te dejo esta guía para reconocerlos y terminarlos bien: Cable rígido vs cable flexible: diferencias, usos y compatibilidad de bornes.

En qué escenarios domésticos/pequeñas instalaciones aparece la transición Al↔Cu

• Acometidas o derivaciones existentes en aluminio que deben conectar a tableros, borneras o equipos con partes en cobre.
• Reemplazos de equipos (p. ej., un artefacto o tablero nuevo con bornes Cu) manteniendo tramos de cable Al.
• Empalmes de mantenimiento donde se cambia sección y material (Al → Cu o viceversa).

En todos estos casos, la solución correcta no es “apretar más”, sino usar la pieza adecuada (bimetálica) y proceder con limpieza/cepillado del Al + pasta antioxidante donde corresponde. Si la transición llega a tablero y el proyecto exige borneras de carril, coordina las terminaciones con el sistema de borneras: Borneras de carril DIN: de paso, de tierra y de neutro — guía de elección.

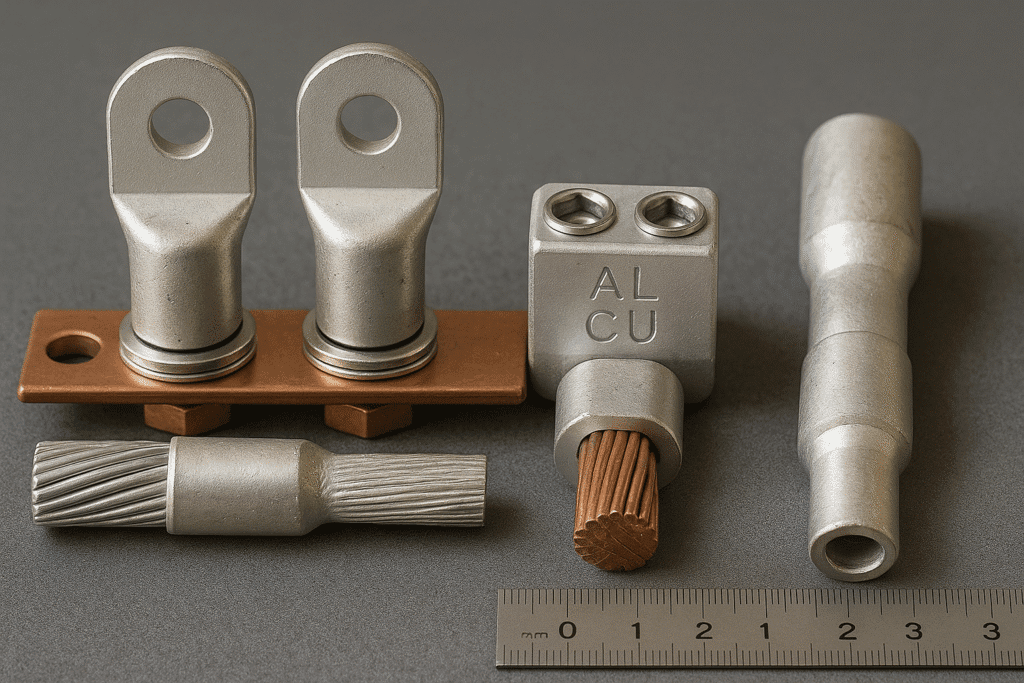

Qué es un conector bimetálico Al/Cu y tipos más comunes

GTL Series Compressed Copper Aluminum CU-AL Tube bimetal Crimp Te…

• Disconnect Blocks

Comprar en Amazon

Un conector bimetálico Al/Cu es una pieza diseñada para unir aluminio con cobre sin que ambos metales queden en contacto directo. Lo habitual es que la unión entre la parte de aluminio y la de cobre se realice de fábrica (p. ej., unión metalúrgica), de modo que el punto de transición quede estable y con baja resistencia. En montaje, el lado aluminio se prepara (limpieza/cepillado) y se aplica pasta antioxidante antes del crimpado o apriete; el lado cobre se conecta a bornes, barras o equipos compatibles.

1) Orejetas bimetálicas (Al/Cu)

• Qué son: terminales tipo orejeta con barril de aluminio (para crimpado del cable Al) y palma de cobre (a menudo estañada) para atornillar a equipos/barras.
• Cuándo convienen: transición cable Al → equipo/bus de Cu en tablero o equipo; cuando se requiere un punto fijo atornillado con una palma adecuada (orificio simple/doble, según el equipo).
• Detalles prácticos: elegir por sección real (mm²) del cable y por tipo de palma/orificio que exige el equipo. Si trabajas en AWG, convierte antes.
• Tip: si el proyecto pide borneras de carril DIN, asegura la compatibilidad entre orejeta/palma y la bornera elegida:.

2) Conectores mecánicos de transición (atornillados) Al↔Cu

• Qué son: conectores reutilizables (no de crimpado) que aceptan cables de aluminio y cobre en extremos distintos mediante tornillos/prensacables.
• Cuándo convienen: trabajos de mantenimiento y campo donde necesitas rango (varias secciones admitidas) o rearmar la conexión sin herramientas de crimpado.
• Detalles prácticos: respeta el rango de mm² que admite cada lado (Al y Cu pueden tener ventanas distintas), el par de apriete indicado por el fabricante y el uso de pasta antioxidante en el lado Al.

3) Empalmes/reductores bimetálicos

• Qué son: piezas de unión en línea para pasar de Al a Cu (o cambiar de sección) manteniendo la transición dentro del conector.
• Cuándo convienen: cuando el cambio de material y de calibre se realiza en el tendido (no en un equipo/bus).
• Detalles prácticos: elegir por sección de entrada/salida, método de crimpado o apriete y condiciones de instalación (interior/exterior, humedad). Pasta antioxidante en lado Al.

Cómo elegir el tipo correcto (guía rápida)

1. ¿Dónde quedará la transición?
   • En tablero/equipo → suele preferirse orejeta bimetálica (palma atornillada).
   • En línea/campo → empalme o conector mecánico.
2. ¿Crimpado o apriete?
   • Crimpado: conexión permanente, baja resistencia, requiere herramienta/matriz acordes.
   • Mecánico: flexibilidad para mantenimiento, exige respetar pares de apriete.
3. Sección del conductor (mm²) y formato del borne
   • Dimensiona por mm² real y terminación que exige el equipo/bornera.
   • Convierte AWG ↔ mm² si hace falta.

Buenas prácticas comunes

• Lado Al: cepillar/limpiar, aplicar pasta antioxidante, montar y verificar (tracción suave / inspección visual).
• Lado Cu: superficie limpia; si la palma está estañada, evita limar ese recubrimiento.
• Par de apriete/crimpado: sigue la ficha del conector (matriz, golpe, par).
• Ambiente: si hay humedad/niebla salina, prioriza terminaciones protegidas (p. ej., palma estañada) y sellado según el sistema.

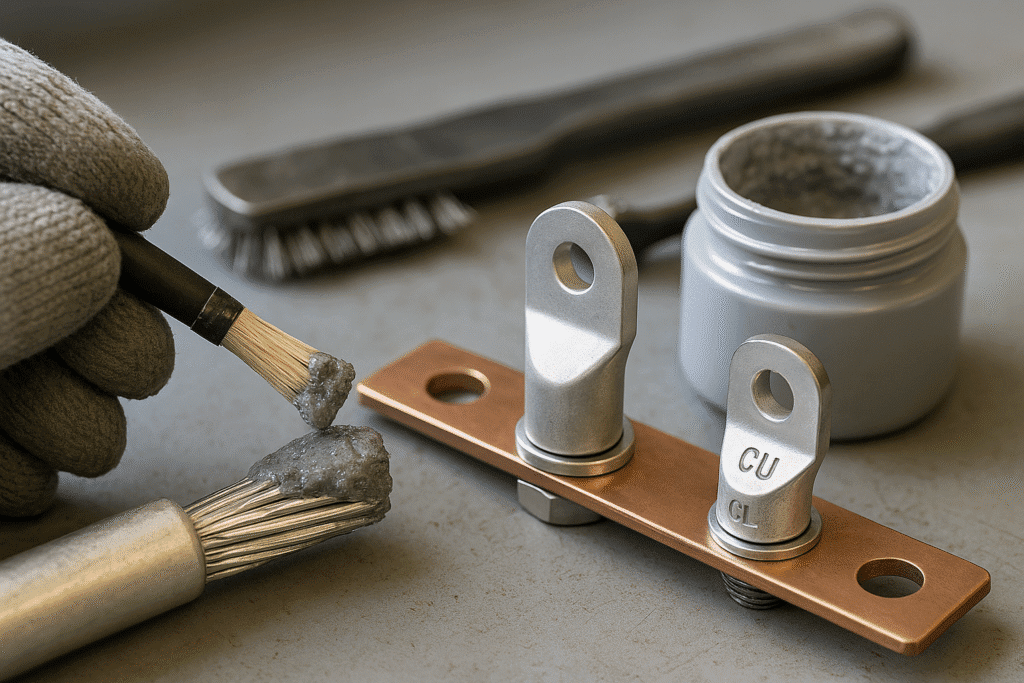

Pasta antioxidante: qué es, cómo actúa y cuándo usarla

IDEAL INDUSTRIES INC. 30-026 Noalox Anti-oxidant Compound (4 Oz. …

• Enhanced Conductivity: Provides additional inner-strand and inner-conductor current paths for improved conductivity and …
• Compatible with Pressure-Type Connectors: For use with pressure-type wire connectors including screw-on, taps, service e…
• Reduces Galling and Seizing: Reduces galling and seizing on aluminum conduit joints to promote good ground continuity

$9.98

Comprar en Amazon

Qué es y cómo funciona

Los compuestos inhibidores de óxido (“pasta antioxidante”) son grasas conductivas o semiconductivas que incorporan partículas metálicas (p. ej., zinc) en un vehículo viscoso. Su función es:

• Romper la película de óxido del aluminio durante el montaje (al presionar, las partículas atraviesan la alúmina).
• Bajar la resistencia de contacto en la unión.
• Sellar el punto contra aire y humedad, retrasando la reoxidación.

Dónde sí usarla

• Conexiones Al–Al (aluminio con aluminio).
• Conexiones Al–Cu en el lado de aluminio (cuando haces transición con conector bimetálico o pieza de transición).
• Reparaciones y mantenimientos donde se rehace la conexión del conductor de aluminio.

Dónde no aporta (o no es necesaria)

• Uniones Cu–Cu sanas y limpias (cobre con cobre) con buen apriete.
• Donde el fabricante prohíba expresamente su uso o especifique otro tratamiento.

Preparación y aplicación básica

1. Desenergiza y verifica.
2. Cepilla/limpia el conductor de aluminio para retirar la película de óxido (sin adelgazar el conductor).
3. Aplica capa fina de pasta en el lado Al (no encharcar).
4. Inserta y aprieta/crimpa según ficha del conector (par de apriete, matriz, etc.).
5. Limpia excedentes visibles y verifica firmeza (tracción suave).

Si el conductor es flexible o rígido, la preparación y la terminación pueden variar (férulas, punteras, etc.). Guía útil: Cable rígido vs cable flexible: diferencias, usos y compatibilidad de bornes.

Errores comunes a evitar

• No cepillar el aluminio antes de aplicar la pasta.
• Usar exceso de compuesto (puede contaminar áreas de apriete o aislamiento).
• Mezclar pastas/grasas no compatibles o usar productos no diseñados para conexiones eléctricas.
• Ignorar el par de apriete o el método de crimpado indicado por el fabricante del conector.

Cuándo hacen falta (mapa de decisión rápido)

El cable de aluminio → equipo o barra de cobre

• Usa conector/orejeta bimetálica (barril Al + palma Cu) para que la transición Al↔Cu quede dentro de la pieza.
• Prepara el lado Al: limpia/cepilla y aplica pasta antioxidante antes del crimpado o apriete.
• En ambiente exigente (humedad/niebla salina), prioriza palma de cobre estañada y sellos/guardas según el sistema del equipo.

Cable de aluminio → bornera de tablero

• Verifica si la bornera admite Al directamente; si no, intercala orejeta/conector bimetálico compatible con la bornera.
• Lado Al: limpieza + pasta antioxidante; par de apriete/crimpado según ficha.
• Referencia para escoger borneras y terminaciones.

Cable de cobre → acometida/derivación de aluminio

• Emplea conector de transición bimetálico (no conectes Cu directo a abrazaderas/empalmes de Al).
• Pasta antioxidante solo en el lado Al; respeta el rango de mm² de cada extremo (Al y Cu pueden tener ventanas distintas).

Solo cobre ↔ cobre (Cu–Cu)

• No necesitas conector bimetálico ni pasta antioxidante.
• Asegura superficies limpias, par de apriete correcto o crimpado con la matriz indicada y verificación (tracción suave/inspección visual).

Checklist exprés

• ¿Hay Al ↔ Cu? → Sí: pieza bimetálica + pasta en lado Al.
• ¿Lugar de conexión? → Equipo/bus: orejeta bimetálica; en línea: empalme/reductor o conector mecánico.
• ¿Ambiente severo? → Terminaciones protegidas (p. ej., palma estañada) y sellos acordes.
• ¿Sección correcta? → Dimensiona por mm² real del conductor; si manejas AWG, convierte antes (veremos la tabla en la sección de selección).

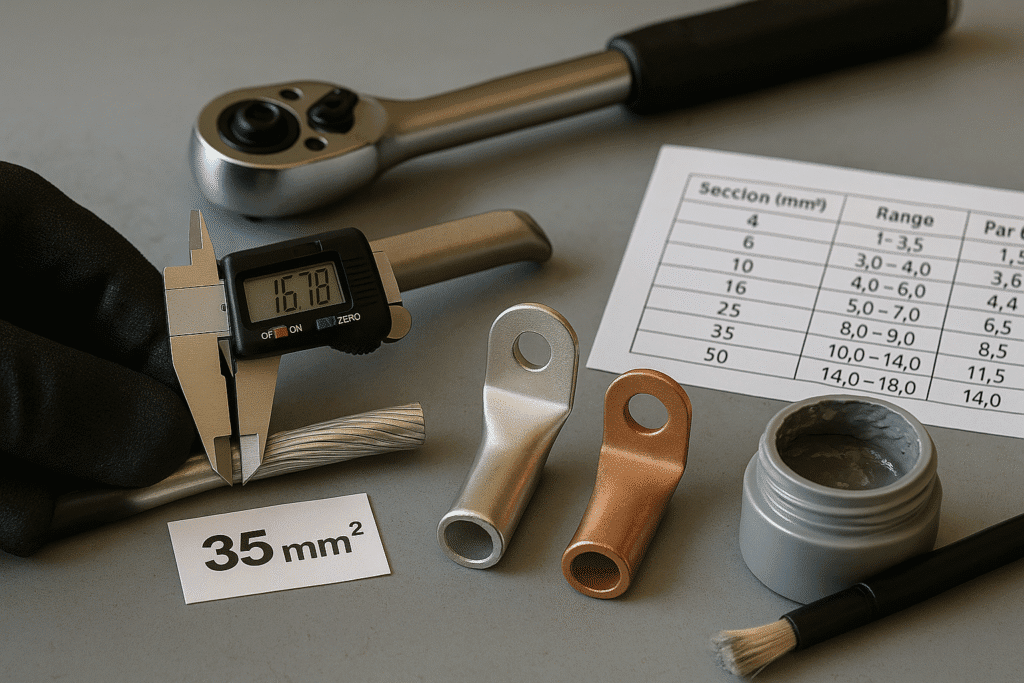

Selección y compatibilidad (sin inventar corrientes)

Sección (mm²) y rango del conector/orejeta

• Parte 1: medir la sección real del conductor. Dimensiona el conector por mm² del cable (no por “parecido”). Si trabajas con AWG, convierte antes:
  AWG a mm²: tabla y conversión rápida para cables.
• Parte 2: coincidir ventanas. Verifica que el rango admitido por el barril (lado Al) y por el lado Cu cubra exactamente tu sección. En conectores mecánicos, cada extremo puede tener rango distinto.
• Parte 3: clase de conductor. Confirma si el conector acepta rígido/flexible y el tipo de terminación (p. ej., requiere férula/puntera para flexible o acepta conductor desnudo).

Palma, recubrimientos y entorno (estañado, orificios, vibración)

• Palma estañada (lado Cu). Aporta protección frente a humedad/ambientes corrosivos y facilita el atornillado a barras/equipos compatibles.
• Orificio simple vs doble orificio. Doble orificio mejora la estabilidad ante vibración/dilatación (reduce rotación y microaflojes). Elige diámetro y espaciamiento según el equipo.
• Arandelas y tornillería. Usa herrajes compatibles con la palma y el equipo; respeta la secuencia indicada por fabricante (arandelas planas/feder).
• Ambiente severo. Si hay humedad/niebla salina, prioriza terminaciones protegidas (p. ej., palma estañada) y sellos acordes al sistema.

Normas y fichas del fabricante (lo que debes mirar)

• Conformidad declarada. Revisa que el conector/orejeta declare conformidad con normas aplicables (p. ej., de terminales/empalmes) y que sea apto para Al↔Cu.
• Datos críticos. Rango de mm² por lado, par de apriete (en mecánicos), matriz/modelo de crimpado (en compresión), temperatura/ambiente y accesorios (pasta antioxidante, sellos).
• Compatibilidad con borneras/equipos. Si la transición llega a tablero, verifica la geometría (palma, orificios) y la compatibilidad con la bornera o barra.

Herramienta y método (crimpado o apriete)

• Crimpado (compresión). Usa tenaza/prensa y matriz especificadas para ese barril y sección. Realiza las compresiones indicadas y en el orden que pide el fabricante. Verifica con tracción suave y revisión visual.
• Mecánicos (atornillados). Aprieta con torquímetro al par indicado (cada tornillo). Revisa homogeneidad del apriete y vuelve a verificar tras el primer ciclo térmico si el fabricante lo recomienda.
• Preparación del lado Al. Antes de montar, cepilla/limpia el aluminio y aplica pasta antioxidante en el lado Al (capa fina, sin encharcar). Elimina excedentes visibles tras cerrar.
• Orden del cableado. Evita tensión mecánica en el punto, respeta radios de curvatura y organiza los conductores para que el terminal no trabaje forzado.

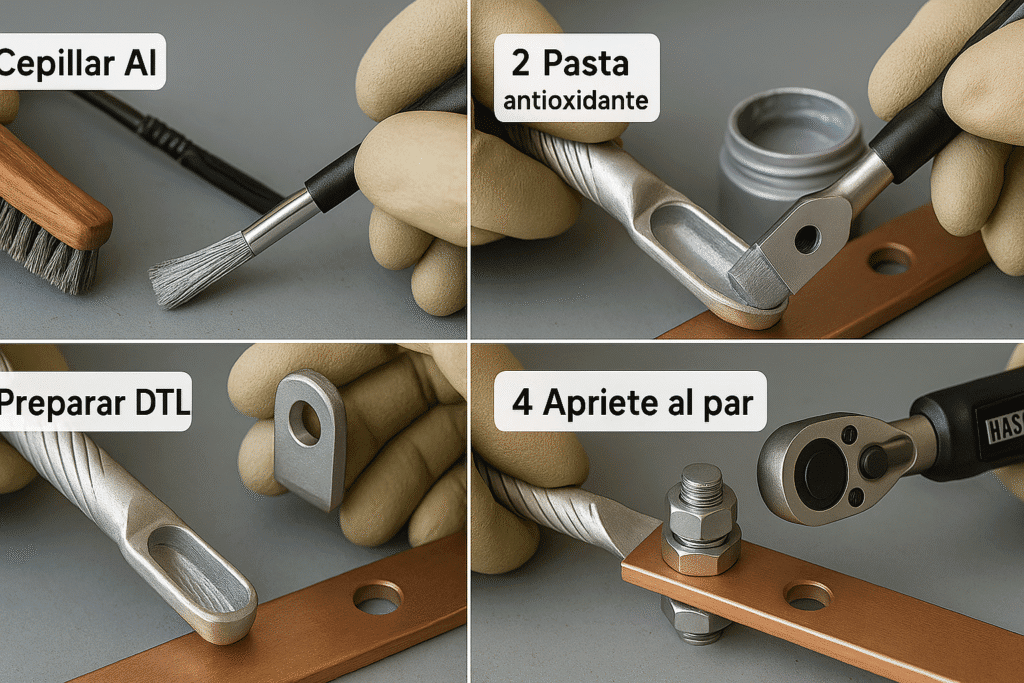

Instalación paso a paso (alto nivel, seguro)

1) Seguridad y verificación

• Corta la energía del circuito y verifica con tester ausencia de tensión.
• Asegura un apoyo firme para trabajar sin tracción sobre el conductor.

2) Identifica conductores y secciones

• Confirma material (Al o Cu) y sección (mm²) real del cable.
• Si manejas AWG, convierte antes de elegir la pieza.

3) Preparación del lado de aluminio

• Corta el extremo maltratado (si aplica) y deja cobre/aluminio sano con longitud suficiente.
• Cepilla/limpia el aluminio para retirar alúmina superficial (sin adelgazar el conductor).
• Aplica capa fina de pasta antioxidante en el lado Al; no encharcar ni contaminar aislamiento.

4) Presentación del conector/orejeta bimetálica

• Verifica el rango de mm² en cada lado (Al y Cu) y el tipo de terminación que requiere el equipo (palma, orificio simple/doble, etc.).
• Si conectas a bornera/bus, confirma compatibilidad geométrica (diámetro de orificio, separación, altura).

5) Montaje según el sistema

• Compresión (crimpado): usa la matriz/herramienta especificada por el fabricante del conector para esa sección y barril. Realiza el número/orden de compresiones indicadas.
• Mecánico (atornillado): aprieta cada tornillo con torquímetro al par indicado en la ficha.
• En ambos casos, mantén el conductor alineado, sin forzar curvas cerradas ni dejar el terminal en tensión.

6) Cierre en el equipo/barra

• En palmas: usa tornillería y arandelas compatibles; respeta el orden (plana/federa) según el fabricante del equipo.
• En borneras: inserta y aprieta al par indicado; evita hilos sueltos y repite la verificación tras el primer ciclo térmico si el fabricante lo recomienda.

7) Limpieza y verificación

• Retira excedentes visibles de pasta en la zona de apriete.
• Haz una tracción suave para confirmar la sujeción.
• Inspección visual: no debe haber hilos cortados, cobre/aluminio mordido, ni inclinación del terminal.
• Etiqueta/identifica si corresponde (origen/fase/carga).

8) Orden y protección

• Respeta radios de curvatura y deja alivio de tensión antes del terminal.
• Si el ambiente es húmedo o con niebla salina, prioriza terminaciones protegidas (p. ej., palma estañada) y los sellos que indique el sistema.

9) Puesta en servicio

• Energiza, realiza mediciones básicas (tensión/continuidad) y revisa que no haya calentamientos anómalos en carga inicial.

Errores comunes y señales de fallo

Errores frecuentes

• Unir Al–Cu directo sin pieza de transición bimetálica.
• No preparar el aluminio: omitir limpieza/cepillado y pasta antioxidante en el lado Al.
• Fuera de rango: usar conectores/orejetas que no corresponden a la sección (mm²) real o a la clase de conductor (rígido/flexible). Si trabajas con AWG, convierte antes.
• Par de apriete/crimpado incorrecto o herramienta/matriz no especificada por el fabricante.
• Reutilizar conectores de compresión o piezas deformadas.
• Palma/herrajes inadecuados para el equipo o la vibración del servicio (omitir doble orificio cuando conviene).
• Ignorar el ambiente: montar en humedad/niebla salina sin palma estañada o sin sellos acordes.
• Dejar el terminal en tensión mecánica o con radios de curvatura demasiado cerrados.
• No verificar tras el primer ciclo térmico (cuando el fabricante lo recomienda).

Señales de fallo

• Calentamiento local en la conexión (tacto/termografía).
• Decoloración del aislante o oscurecimiento de la palma.
• Olor a aislante recalentado, chisporroteo o ruidos.
• Óxidos visibles (polvos blanquecinos/verdosos) en la unión.
• Disparos repetidos de protecciones o parpadeos bajo carga.

Qué hacer si aparecen

1. Desenergiza y verifica ausencia de tensión.
2. Inspecciona la unión: reaprieta al par o repite crimpado solo si el fabricante lo permite; si hay daño, sustituye el conector.
3. Repite la preparación del Al (limpieza/cepillado) y aplica pasta antioxidante en el lado Al.
4. Confirma el dimensionamiento (mm²) del conductor y la ventana del conector; convierte AWG si corresponde.
5. Si la conexión va a tablero/bornera, revisa compatibilidad de palma/orificios/tornillería con la bornera o barra.
6. Ordena y etiqueta el cableado para futuras revisiones.

Tabla rápida: escenarios y solución recomendada

Dimensiona siempre por la sección (mm²) real del conductor; si trabajas con AWG, convierte antes.
