2×4 y 4×4: qué significan y medidas reales

¿Por qué se llaman 2×4 y 4×4? (medidas nominales vs dimensiones reales)

• La denominación 2×4 y 4×4 viene de medidas nominales en pulgadas del frente de la caja:
  • 2×4 ≈ 2″ × 4″ → cara frontal cercana a 10,16 × 5,08 cm.
  • 4×4 ≈ 4″ × 4″ → cara frontal cercana a 10,3 × 10,3 cm (puede variar levemente).
• Son nominales: cada fabricante maneja tolerancias y, sobre todo, cambia la profundidad según el modelo. Por eso, además del “2×4” o “4×4”, debes mirar la profundidad en mm.

Dimensiones típicas en mm y tolerancias por fabricante

• Caja 2×4 (rectangular)
  • Frente aproximado: ~101,6 × 50,8 mm.
  • Profundidades habituales: 35 mm, 42–45 mm o 50 mm (según catálogo).
  • Uso típico: un interruptor o un tomacorriente (con su bastidor/placa).
• Caja 4×4 (cuadrada)
  • Frente aproximado: ~103 × 103 mm.
  • Profundidades habituales: ~42–50 mm (según catálogo).
  • Uso típico: dos mecanismos (con adaptador/bastidor) o caja de paso/derivación con más volumen interno.
• Importante: confirma siempre en la ficha del fabricante las medidas exteriores, profundidad útil y entradas para tubería/canaleta.

Qué cubre este artículo y qué NO (no confundir con cajas multimedia/mesa)

• Sí cubre: cajas 2×4 y 4×4 para empotrar o superficie en vivienda (albañilería/tabiques), su profundidad, bastidores/placas y compatibilidad con tubería/conduit.
• NO cubre: cajas multimedia de escritorio/mesa (pasacables, AV, RJ45 integrados) ni cajas industriales especiales. Son productos distintos y con otros criterios de selección.

Profundidades comunes: 35 mm, 42–45 mm y 50 mm (cuándo elegir cada una)

35 mm: mecanismos estándar y muros delgados

• Cuándo usarla: interruptor simple o tomacorriente estándar, con pocas uniones y cable flexible (sección moderada). Ideal en tabiques o muros donde no sobra espacio.
• Ventajas: ocupa menos fondo, es fácil de empotrar y no “come” pared.
• Atención: si el circuito trae conductores rígidos, empalmes o un bastidor doble, el volumen se agota rápido. Deja los empalmes fuera (caja de paso) o sube a 42–45 mm.

42–45 mm: margen para empalmes y cables más rígidos

• Cuándo usarla: tomas con derivación, interruptores con dos o más conductores por borne, o cuando el recorrido entra/sale por la misma caja.
• Ventajas: más aire libre para alojar regletas/borneras, más radio para doblar cable sin forzarlo y mejor disipación.
• Atención: al presentar el mecanismo, verifica que la placa quede al ras sin empujar cables. Si cuesta cerrar, organiza los conductores en “S” suaves y recorta excedentes (sin dejar cobre expuesto).

50 mm: dimmers/profundos y derivaciones cómodas (ver normativa local)

• Cuándo usarla: dimmers, mecanismos “smart” (que son más altos), dos dispositivos en la misma 4×4 con adaptador, o varios empalmes.
• Ventajas: máxima comodidad para maniobrar, menos riesgo de pellizcar aislantes y espacio para conectores (Wago/borneras) sin apretar.
• Atención: comprueba profundidad real del muro/tabique y que los tornillos del bastidor tengan longitud adecuada para agarrar en la rosca de la caja.

Tips rápidos para acertar la profundidad

• Si dudas entre dos, elige la más profunda: te ahorra retrabajos.
• Presenta mecanismo + bastidor + conductores antes de fijar: si “rebota” al atornillar, falta fondo o sobra cable.
• Deja un loop corto de mantenimiento (no metros de cable) para poder reponer un dispositivo sin rehacer derivaciones.

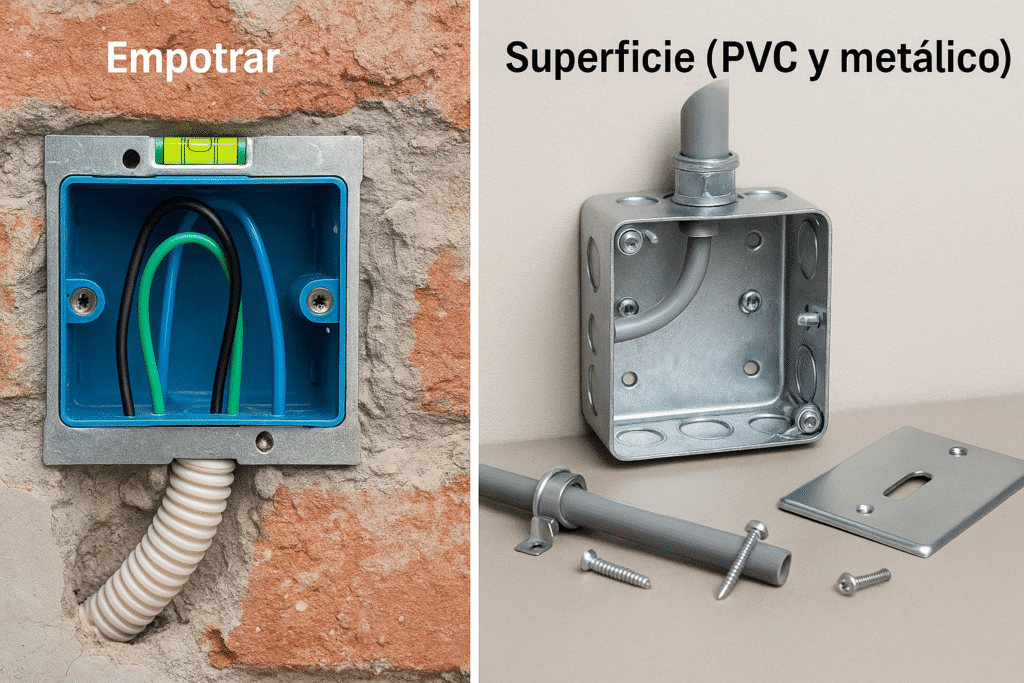

Montaje: empotrar vs superficie (y tipos de materiales)

Empotradas en albañilería/tabique: fijación y alineación al ras

• Presentación previa: marca eje y nivel. En tabique, corta el vano del tamaño exacto; en albañilería, haz hueco limpio sin romper borde.
• Fijación en albañilería: usa mortero/yeso/cemento cola según muro. Rellena por los costados y deja al ras con la pared (ni hundida ni sobresalida).
• Fijación en tabique: ancla con alas/orejas de la caja o tornillos a montante si la caja lo permite. Evita que “baile” al atornillar el bastidor.
• Alineación: verifica con regla o nivel que el frente de la caja quede coplanar; una caja torcida provoca placas desalineadas.
• Entradas de tubo/canaleta: presenta radios amplios hacia adentro de la caja; elimina rebabas para no dañar el aislante. (Ver normativa local.)

Superficie: cajas con tapa/placa, cuándo conviene y cómo se fijan

• Cuándo convienen: reformas sin picar, muros muy duros o cuando necesitas derivación visible (taller, garaje).
• Fijación: atornilla con tacos adecuados al sustrato. Sella las entradas (prensaestopas o boquillas) para evitar polvo/agua según el ambiente.
• Cableado limpio: entra por arriba/lateral con curva suave. Deja panza de servicio para que no tiren los conductores al cerrar la tapa.
• Acabado: elige placas compatibles con el formato de la caja. Prueba el cierre: la tapa no debe forzar cables ni morder aislantes.

PVC vs metálicas: dónde tienen más sentido en el hogar

• PVC (empotrar o superficie): ligero, fácil de trabajar y no se oxida; ideal en interiores o zonas sin golpes. Revisa profundidad (35/42–45/50 mm) según el dispositivo.
• Metálicas: mejores ante impactos y en ambientes exigentes (taller/garaje). Requieren puesta a tierra de la caja si corresponde y accesorios acordes al tipo de conduit.
• Criterio simple: si hay humedad leve sin golpes → PVC; si prevés roces/impactos o instalación a la vista muy expuesta → metálica con fijaciones sólidas y buen sellado. (Ver normativa local.)

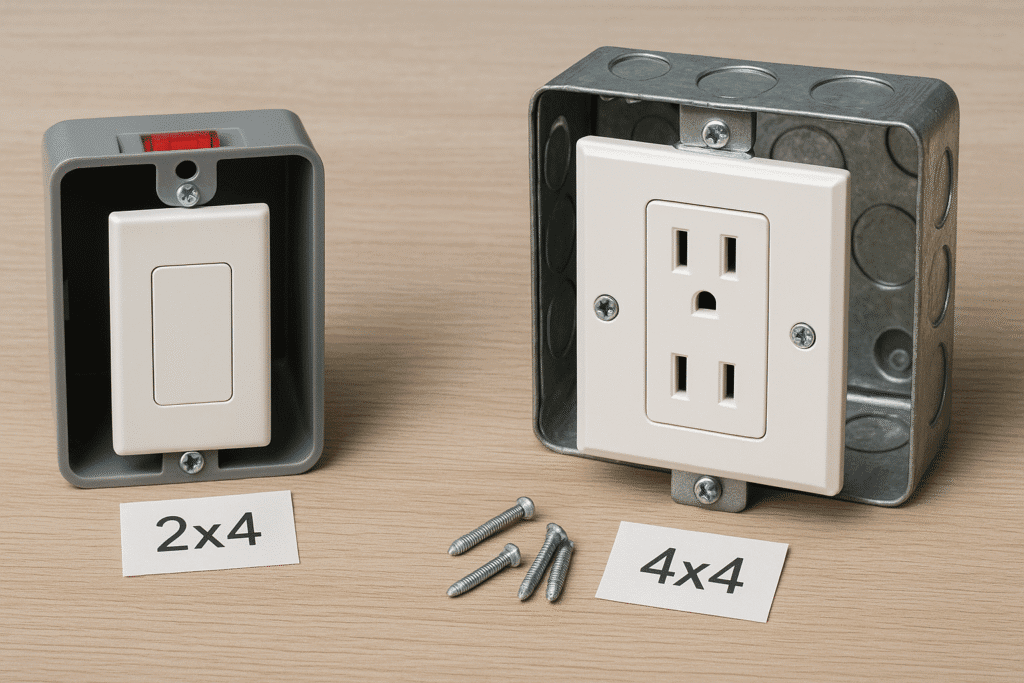

Bastidores y placas: compatibilidades y combinaciones habituales

Bastidor para 2×4: interruptores/tomacorrientes estándar

• Formato universal 2×4: acepta la mayoría de interruptores y tomacorrientes residenciales con su bastidor correspondiente.
• Presentación previa: atornilla el bastidor sin el frente para comprobar que queda al ras y centrado. Si la caja está algo hundida, usa anillos/espaciadores para recuperar nivel.
• Tornillería: utiliza los tornillos que trae el bastidor (longitud acorde a la profundidad de la caja). Si cambias la longitud, evita que toquen cables al fondo.
• Juego y alineación: deja el bastidor ligeramente flojo, centra la placa, y recién después ajusta; así evitas placas “torcidas” o que “bailen”.

Uso de adaptadores/marcos en 4×4 para 1–2 módulos (placas dobles)

• Reducción 4×4 → 2×4: coloca un adaptador/marco para montar uno (o dos) mecanismos estándar sobre una caja 4×4. Ganas volumen interno para empalmes o dispositivos “profundos” (dimmer, smart).
• Placas dobles: permiten dos dispositivos (p. ej., dos tomas o toma + interruptor). Revisa que el marco sea compatible con la línea de placas que uses.
• Separación de mecanismos: presenta los dispositivos en el marco para confirmar que las orejas no colisionen y que los frentes cierren sin dejar luz.

Te puede interesar;

→ Cómo cambiar un tomacorriente (paso a paso para principiantes).
→ Fundas trenzadas y mallas expandibles (orden en la caja y salida de cables).

Alturas de instalación orientativas y nivelación visual

• Tomacorrientes pared: 30–40 cm sobre piso terminado (zonas secas).
• Interruptores: 110–120 cm sobre piso terminado (comodidad de mano).
• Sobre encimera: toma a 110–120 cm aprox. de piso (o 10–20 cm sobre la superficie), dejando distancia de seguridad a agua/calor.
• Alineación: en un mismo muro, unifica altura y ejes para un acabado consistente.
  (Estos valores son orientativos; ajusta a normativa local y a criterios del proyecto.)

Entradas y compatibilidad con tubería/conduit

Diámetros típicos de entrada (ejemplos) y canaletas

• Entradas en cajas 2×4 y 4×4: según fabricante y modelo pueden venir con prepicados/boquillas para tubería (conduit) y/o canaletas. En doméstico son habituales 16, 20 y 25 mm; en formatos anglosajones verás equivalentes nominales en fracciones de pulgada.
• Cómo elegir el diámetro: parte de los conductores que pasarán (número y sección) y del trayecto (curvas/cajas intermedias). Si dudas, sube un diámetro o añade una caja de paso.
• Canaletas de superficie: usa pasacables/boquillas compatibles con el ancho de la canaleta y con la altura de tapa, para que cierre sin morder cables.

2×4 vs 4×4 para derivaciones y paso de conductores

• 2×4: ideal para un mecanismo (toma o interruptor) con una entrada/una salida de tubo. Si tienes derivación (entra/sale y además empalmas), evalúa mayor profundidad o pasar a 4×4.
• 4×4: ofrece más volumen para derivaciones (dos o más tubos) y empalmes cómodos. Con adaptador puedes montar uno o dos mecanismos y seguir usando el espacio extra para conexiones ordenadas.
• Regla simple: si el recorrido trae dos tubos o más (entra y sale, o se ramifica), 4×4 da margen y reduce riesgo de aislamientos pellizcados.

Sellos, boquillas y radios de curvatura en la entrada (ver normativa local)

• Sellado: en superficie o zonas con polvo/humedad, usa prensaestopas/juntas que cierren el paso y protejan el aislante.
• Boquillas/pasamuros: evitan que el borde de la entrada corte el cable. Úsalas especialmente en cajas metálicas o en entradas recortadas.
• Radios suaves: presenta el tubo con curvas amplias hacia la caja; evita “codos secos” justo en la boca de la entrada. Si la curva queda cerrada, retrocede el codo unos centímetros y reubica la caja.
• Transiciones: si cambias de PVC ↔ metálico, usa adaptadores compatibles y mantén la continuidad de tierra donde aplique.
• Más sobre elección del tubo: Tubo conduit PVC vs metálico (EMT/IMC): diferencias y usos en el hogar.

Capacidad útil y orden interno (sin fórmulas)

Dejar volumen para empalmes seguros y mecanismos “profundos”

• No llenes la caja: deja espacio libre para acomodar conductores sin doblarlos en ángulos cerrados. Si ves que todo queda a presión, sube a mayor profundidad o cambia a 4×4 con adaptador.
• Dimmers, smart y voluminosos: suelen requerir 50 mm o 4×4 para disipar y alojar regletas/borneras sin apretar.
• Empalmes: usa conectores apropiados (p. ej., bornes de palanca o regletas) y corta el excedente de cable; deja un loop corto de servicio (no “rollos”).
• Presentación previa: antes de atornillar la placa, acomoda los cables en “S” suaves y verifica que el mecanismo no rebote.

Separación, terminales y guías para halar sin dañar aislantes

• Separación: no mezcles baja señal (datos/audio) con potencia dentro de la misma caja; mantén rutas dedicadas (ver normativa local).
• Terminales: pela lo justo, sin hilos sueltos. Aprieta firme (sin excederte) y revisa que ningún cobre quede expuesto.
• Guía y halado: si entran varios conductores, lubricante compatible ayuda. Evita tirones laterales que marquen el aislante; corrige la curva del tubo si hace falta.
• Radio de curvatura: dentro de la caja, guía los cables por el perímetro y entra recto al mecanismo; ganarás espacio en el centro para empalmes.

Etiquetado y colores para mantenimiento posterior

• Código de colores: respeta el permitido localmente (fase, neutro, tierra).
• Etiquetas: marca origen/destino o número de circuito en un pequeño tag o con rotulador en la tapa interior.
• Foto/croquis: antes de cerrar, toma foto y anota qué tubos entran/salen; ahorrarás tiempo en futuras intervenciones.

Tornillería y fijaciones: lo práctico

Tornillos para bastidor/placa: longitudes comunes y calidad del hilo

• Usa los tornillos del bastidor/placa siempre que sea posible: vienen con la longitud y rosca correctas para ese sistema.
• Si la caja está más profunda (yeso/cerámico), pide tornillos más largos del mismo paso de rosca que tu bastidor. Evita “mezclar” tornillos de otro estándar porque barren la rosca.
• En cajas metálicas, revisa que el tornillo sea máquina (no para madera) y que enrosque suave; si “muerde” desde el inicio, es el paso equivocado.
• En cajas plásticas, no fuerces: aprieta hasta apoyar la oreja del bastidor. Si necesitas más ajuste, usa arandela fina antes que “pasarte” de torque.

Alineación y “juego” de los tornillos para que la placa quede al ras

• Presenta bastidor + mecanismo y atornilla apenas hasta que quede sujeto pero con juego.
• Coloca la placa y ajusta moviendo mínimamente el bastidor para que quede centrada y nivelada.
• Aprieta los tornillos alternados (arriba/abajo) y en pequeños pasos; así evitas que la placa se descargue de un lado y quede “bailando”.
• Si la pared tiene ligeros desniveles, usa espaciadores o anillos de nivelación de caja antes de forzar los tornillos.

Evitar pasados de rosca y cómo corregirlos

• Señales de alerta: el tornillo gira “en vacío”, entra torcido o la rosca se desgranó.
• Cajas plásticas:
  • Prueba con un tornillo nuevo del mismo paso y 1–2 mm más largo.
  • Si la oreja está dañada, coloca una tuerca trasera (si el diseño lo permite) o reemplaza la caja; no uses tornillos más gruesos “a presión” (pueden rajar la caja).
• Cajas metálicas:
  • Repasa con macho de roscar del paso correcto.
  • Si la rosca está perdida, usa tuerca remache/clip roscado en el borde del agujero.
• Buenas prácticas: aprieta con destornillador (mejor control) y, si usas atornillador eléctrico, ajusta el embrague bajo para no excederte.

Casos típicos de uso

2×4 para un punto: interruptor simple o tomacorriente simple

• Qué resuelve: instalar un solo mecanismo (interruptor o toma) en una posición.
• Cuándo conviene: recorridos sencillos, una entrada y una salida de tubo; muros delgados o cuando buscas una solución discreta.
• Profundidad sugerida: 35 mm para mecanismos estándar; 42–45 mm si entra/sale el circuito y haces empalme dentro.

4×4 para derivaciones/mixtas: dos mecanismos o caja de paso

• Qué resuelve: mayor volumen interno para derivaciones, dos mecanismos (p. ej., toma + interruptor) o como caja de paso.
• Cuándo conviene: cuando llegan dos o más tubos a la caja, hay muchos conductores, o instalas dispositivos profundos (dimmer/smart).
• Profundidad sugerida: 42–50 mm según el volumen de empalmes.

Cuándo conviene 4×4 + adaptador 2×4 por volumen interno

• Si el frente que quieres es 2×4 (placa más angosta) pero dentro habrá empalmes o dimmer, usa caja 4×4 con marco/adaptador a 2×4: obtienes cara 2×4 con volumen extra.
• Truco: presenta mecanismo + marco dentro de la caja antes de cerrar; así confirmas que placa y bastidor asientan perfectos y los cables no empujan.

Errores comunes y cómo evitarlos

Empotrar sin nivel/escuadra y luego la placa “baila”

• Error: la caja queda hundida/salida o torcida; al atornillar, la placa no asienta.
• Cómo evitarlo: presenta con nivel y deja el frente coplanar al muro. En caso de hundimiento leve, usa anillos/espaciadores. Afloja un poco el bastidor, centra la placa y recién ajusta en cruz.
• Chequeo: antes de cerrar, verifica que la placa no “rebote” ni quede desalineada con otras del mismo paño.

Caja poco profunda con dimmer/volumen de empalmes

• Error: usar 35 mm con dimmer/smart o con muchos empalmes; cables apretados y calor.
• Solución: elige 42–45 mm o 50 mm; si necesitas frente 2×4 pero volumen extra, usa 4×4 + adaptador 2×4. Mueve derivaciones a caja de paso cercana y usa conectores compactos. (Ver normativa local.)

Llenar la caja sin dejar espacio para disipar y maniobrar

• Error: “empaquetar” conductores y regletas; el mecanismo empuja y la placa no cierra.
• Solución: corta excedentes, deja loops cortos, ordena cables en “S” suaves por el perímetro y evita mezclar baja señal con potencia en la misma caja. Si sigue justo, pasa a más profundidad o 4×4.

Preguntas rápidas (FAQ)
