Tablero eléctrico caliente u olor a plástico: cómo actuar de forma segura

Portada » Electricidad » Seguridad eléctrica domiciliaria» Cables y extensiones» Diagnóstico y averías eléctricas» Seguridad eléctrica para personas y hábitos» Tablero y protecciones eléctricas en cas» Zonas húmedas y exterior»

Señales de alarma inmediatas (qué notar y por qué importa)

Cuando un tablero se calienta o aparece olor a plástico/pescado, puede haber un punto de alto contacto-resistencia (borne flojo), sobrecarga o aislación dañada. Estos síntomas implican riesgo de incendio y requieren acción ordenada.

Qué notar en segundos

• Calor anormal en la tapa o alrededor de una fila de interruptores.
• Olor a plástico o “pescado” que aumenta con el uso (horno, termoeléctrico, secadora).
• Decoloración o brillo en tapas/bornes, señales de hollín o plástico reblandecido.
• Chasquidos intermitentes o zumbidos que cambian al encender un equipo.
• Disparos frecuentes de un interruptor al usar ciertas cargas.

Por qué importa

• Un borne flojo eleva la resistencia y genera calor que puede carbonizar plásticos.
• Una sobrecarga sostenida fuerza los conductores y acelera el deterioro.
• La aislación dañada puede producir arcos intermitentes y empeorar con el tiempo.

Pistas que ayudan a ubicar el problema (sin abrir el tablero)

• Identifica qué aparato estaba funcionando cuando notaste el olor/calor.
• Observa si el síntoma aparece solo en ciertas horas/cargas (horno, aire, termo).
• Revisa tomas cercanas por marcas oscuras, olor o juego en la clavija. Si sospechas derivaciones, repasa estas señales de fuga a tierra en casa.
• Si detectas enchufes con polaridad rara o neutro suelto, consulta polaridad invertida y neutro suelto: síntomas y riesgos.

Qué NO hacer en esta fase

• No rearmes repetidamente un interruptor que cae acompañado de olor/calor.
• No toques bornes ni abras el tablero si está caliente.
• No uses regletas o alargadores para “repartir” de emergencia: puede empeorar.

Protocolo “corte seguro” en 60 segundos

Orden correcto: cargas → MCB del circuito → IGA si persiste

1. Desconecta cargas cercanas al área donde notaste olor/calor (horno, termo, microondas, calefactor).
2. Ve al tablero y baja el MCB (magnetotérmico) del circuito sospechoso. Si el tablero está etiquetado, ubica el ramal (cocina, tomas salón, etc.).
3. Observa y olfatea a 20–30 cm: si el olor desaparece en 1–2 minutos, mantén apagado ese circuito hasta revisar.
4. Si el olor persiste en el tablero o notas calor en la tapa, baja el IGA (interruptor general) y no intentes rearmar.
5. Si hay humo o chisporroteo, corta inmediatamente el IGA, ventila y llama a emergencias/profesional.
6. Antes de cualquier intervención posterior, verifica ausencia de tensión con el procedimiento seguro: ver pasos mínimos.

Ventilar, no tocar bornes, documentar con fotos

• Ventila el ambiente; evita usar agua cerca del tablero.
• No abras el tablero ni toques bornes si está caliente; espera a que enfríe.
• Documenta con fotos: zona del tablero, interruptor implicado, marcas de calor/decoloración, hora y carga utilizada.
• Anota: qué equipos estaban encendidos, cuánto tiempo llevaban en uso y si hubo disparos.
• Mantén el circuito fuera de servicio hasta revisión; cuando el técnico termine la reparación, podrás rearmar con este orden seguro: rearmar la luz paso a paso.

Matriz síntoma → acción segura

Solo olor a plástico/pescado (sin calor)

• Riesgo: borne flojo o aislación degradada.
• Acciones: 1) Desconecta cargas cercanas. 2) Baja el MCB del circuito sospechoso. 3) Si el olor sigue, baja el IGA y ventila.
• No hacer: rearmar repetidamente; abrir el tablero caliente.
• Escalar: si el olor no cesa en 2–3 min con el MCB abajo → técnico.

Olor + calor en la tapa del tablero

• Riesgo: punto caliente por alta resistencia o sobrecarga.
• Acciones: 1) Baja IGA de inmediato. 2) Ventila. 3) Documenta con fotos.
• No hacer: tocar bornes; enfriar con agua; reenergizar.
• Escalar: urgente el mismo día con profesional.

Decoloración, brillo o plástico reblandecido

• Riesgo: carbonización incipiente y daño de borne o conductor.
• Acciones: 1) Baja IGA. 2) Mantén fuera de servicio. 3) Fotos y registro.
• No hacer: empujar tapas deformadas; “parchar” con regletas.
• Escalar: inmediato antes de cualquier rearmado.

Disparos + olor

• Riesgo: falla localizada; posible fuga/arcado.
• Acciones: 1) Baja MCB del ramal. 2) Desconecta cargas y prueba rearmar una vez cuando enfríe. 3) Si repite o hay olor, baja IGA.
• No hacer: forzar la palanca; reconectar todas las cargas a la vez.
• Escalar: si persiste → técnico. Guía útil: por qué salta el diferencial.

Chasquidos o zumbidos que cambian al encender algo

• Riesgo: borne flojo o sobrecarga en ese circuito.
• Acciones: 1) Apaga el equipo asociado. 2) Baja el MCB del ramal. 3) Reparte cargas.
• No hacer: seguir usando el equipo ruidoso; golpear el tablero.
• Escalar: revisión prioritaria si el ruido reaparece al reenergizar.

Qué NO hacer (errores críticos)

No rearmar repetidamente

Forzar la palanca una y otra vez con olor o calor presente agrava el daño: aumenta la temperatura, carboniza plásticos y puede provocar arco.

No abrir el tablero si está caliente

Con tapas calientes o deformadas, no retires frentes ni cubiertas. Espera a que enfríe y llama a un profesional.

No tocar partes metálicas ni bornes

Antes de cualquier contacto, verifica ausencia de tensión con el procedimiento seguro: pasos mínimos.

No “puentear” ni anular protecciones

Evita puentes, alambres o bloquear disyuntores en posición de encendido. Compromete la seguridad y puede generar incendios.

No enfriar con agua ni aerosoles

El choque térmico y la humedad empeoran las fugas y favorecen arcos. Ventila y espera.

No usar regletas o alargadores como solución temporal

“Derivar” cargas a otra toma con regletas puede sobrecargar y replicar el problema en otro punto.

Causas habituales: borne flojo, sobrecarga, aislación dañada

Cómo reconocer cada una sin instrumentos

Borne flojo (alto contacto–resistencia).

• El síntoma suele aparecer y desaparecer según qué equipo está encendido.
• Zumbidos/chisporroteos suaves que cambian al mover una carga (horno, microondas).
• El calor se concentra en un interruptor o zona del tablero, no en toda la tapa.

Sobrecarga del circuito.

• Olor y calor aumentan cuando varios equipos potentes funcionan a la vez en el mismo ramal (horno + hervidor + microondas).
• Disparos frecuentes del magnetotérmico con cargas simultáneas.
• El tablero calienta de forma más amplia, no solo en un punto.

Aislación dañada (cables/enchufes deteriorados).

• Olor a plástico al usar una toma o alargador específico.
• Aparatos que pierden potencia o intermiten al mover el cable.
• En exterior o zonas húmedas, el síntoma empeora con lluvia o condensación (usa envolventes y drenaje adecuados: cajas estancas en exterior).

Señales visuales y de olor

• Decoloración, amarillamiento o brillo anormal en tapas y teclas.
• Marcas oscuras o puntos “tostados” alrededor de un interruptor o toma.
• Plástico reblandecido o ligeramente deformado.
• Olor a plástico/pescado que aumenta con la temperatura ambiente o al usar equipos de alto consumo.
• En exteriores, verifica IP adecuado para evitar humedad interna (grados de protección IP).

Diagnóstico sin herramientas (para usuarios no técnicos)

Paso 1: calma y observación segura

Aléjate 20–30 cm del tablero y verifica si el olor disminuye tras bajar el MCB del circuito sospechoso. Si no identificas el ramal, baja el IGA y espera 2–3 minutos.

Paso 2: identifica el circuito probable

Piensa qué aparatos estaban encendidos cuando apareció el síntoma (horno, termo, microondas, aire). Si el olor o el calor aparecen solo con uno de ellos, ese ramal es el principal sospechoso.

Paso 3: revisa entorno y tomas cercanas (sin abrir el tablero)

Inspecciona tomas cercanas por decoloración, marcas oscuras o juego en la clavija. Si hay zumbidos, chasquidos o el olor viene de una toma específica, no la uses hasta revisar.

Paso 4: prueba de descarte simple (con el tablero apagado)

Desconecta físicamente los cables de los equipos sospechosos (saca el enchufe de la toma). Vuelve a energizar el IGA sin encender cargas. Si el olor no regresa, reconecta un aparato por vez para localizar al causante. En cuanto reaparezca el síntoma, apaga y desconecta ese equipo/ramal.

Paso 5: controla la simultaneidad de cargas

Evita usar varios equipos potentes a la vez en el mismo circuito (horno + hervidor + microondas). Si el síntoma desaparece al repartir cargas, hay indicios de sobrecarga.

Paso 6: registra evidencias

Toma fotos del tablero (sin abrir), anota hora, circuito y cargas encendidas cuando apareció el olor/calor. Este registro acelera el diagnóstico profesional.

Paso 7: si sospechas derivaciones

Si el síntoma coincide con humedad o equipos antiguos, repasa estas señales de fuga a tierra en casa y mantén el circuito fuera de servicio hasta revisión.

Diagnóstico con herramientas básicas (usuario avanzado)

Antes de empezar

Trabaja con el tablero sin tensión. Si vas a abrir tapas o acercarte a bornes, sigue verificar ausencia de tensión. Si el tablero está caliente o con olor fuerte, no lo abras.

1) Termómetro IR (sin abrir el tablero)

• Con el IGA encendido y sin retirar tapas, mide en la puerta del tablero y alrededor de cada fila de interruptores.
• Diferencias claras entre zonas (≥8–10 °C) sugieren un punto caliente localizado. Baja el MCB sospechoso y repite: si la temperatura baja, confirma el ramal.

2) Detector de tensión sin contacto

• Con el IGA bajado, verifica que no haya tensión en el perímetro del tablero y en envolventes cercanas.
• Si el detector marca en zonas inesperadas, mantén fuera de servicio y revisa con profesional.

3) Socket tester en tomas del circuito

• Con el MCB del ramal encendido y sin cargas, prueba las tomas con un probador de enchufes (socket tester).
• Registra errores: tierra ausente, neutro suelto, polaridad invertida. Cualquier error + olor/calor apunta a conexiones defectuosas.

4) Prueba de carga controlada

• Enchufa una sola carga moderada (p. ej., 800–1200 W) en el circuito sospechoso durante 3–5 minutos.
• Vigila temperatura en la tapa del tablero con el termómetro IR. Si sube rápido o reaparece el olor, baja el MCB y no rearmes.

5) Revisión visual básica (solo si está frío y sin tensión)

• Abre la tapa interior tras confirmar ausencia de tensión. Busca decoloración, plástico reblandecido, cables con cobre expuesto o aislamiento tostado.
• Verifica aprietes con suavidad; cualquier borne deteriorado requiere sustitución de pieza y recorte de conductor, trabajo para profesional.

6) Registro para el técnico

• Anota: circuito, carga conectada, temperatura IR, tiempo hasta aparición del olor, y fotos de la zona. Ese historial acelera la reparación.

Cuándo llamar a un profesional (y cómo explicarle el caso)

Señales que requieren intervención inmediata

• Olor persistente a plástico/pescado que no baja tras cortar el circuito (MCB) o el IGA.
• Calor en la tapa del tablero o deformación/amarilleo visible.
• Chasquidos, zumbidos o chisporroteo en el tablero.
• Humo, marcas oscuras o plástico reblandecido.
• Disparos repetidos acompañados de olor o calor.

Qué información pasar por llamada o mensaje

• Cuándo apareció el olor/calor y qué equipos estaban encendidos (horno, termo, microondas, aire).
• Qué cortaste y en qué orden (MCB del ramal, IGA) y si el olor disminuyó.
• Fotos del frente del tablero y de la zona sospechosa (sin abrir si está caliente).
• Si mediste, anota temperatura aproximada en la tapa con termómetro IR y tiempo hasta que apareció el síntoma.
• Frecuencia del problema (primera vez, esporádico, siempre que usas X aparato).

Qué preparar antes de que llegue

• Acceso despejado al tablero y a las tomas/enchufes del circuito afectado.
• Lista de cargas que suelen estar en ese circuito (potentes/continuas).
• Etiquetado provisional de los interruptores (cocina, tomas salón, etc.).
• Evita rearmar hasta la revisión y mantén fuera de servicio el ramal sospechoso.

Qué pedir durante la intervención (checklist técnico)

• Inspección visual de bornes, barras y conductores; búsqueda de alto contacto–resistencia.
• Reapriete con par según hoja técnica y sustitución de piezas dañadas (bornes, peines, interruptores, tramo de conductor).
• Verificación de neutros: que no estén compartidos entre ramales protegidos distintos.
• Revisión de reparto de cargas (horno/termo/aire) y propuesta de circuitos dedicados si procede.
• Etiquetado claro del tablero y informe breve de intervención (qué se cambió, por qué, recomendaciones).
• Plan de seguimiento: control a 48–72 h si el circuito trabaja con carga continua, y adopción de un plan anual de seguridad para chequeos preventivos: plan anual de seguridad eléctrica en casa (checklist).

Prevención: reparto de cargas y orden en el tablero

Reparto inteligente de cargas

• Separa consumos potentes/continuos (horno, termo, aire acondicionado) en circuitos dedicados cuando sea posible.
• Evita “colgar” múltiples equipos de alto consumo en la misma regleta o toma.
• Programa usos escalonados: si dos equipos potentes coinciden, prioriza uno a la vez.

Etiquetado y organización

• Etiqueta cada MCB con zona/uso (cocina, tomas salón, lavadora, exterior).
• Mantén el carril DIN ordenado y deja espacio para ampliaciones; reduce cruces y peines forzados.
• Coloca un listado simple en la puerta del tablero con correspondencia MCB ↔ tomas/ambientes.

Mantenimiento preventivo

• Limpia el nicho del tablero y evita almacenarlo como armario (papel, textiles).
• Agenda revisiones periódicas (reapriete profesional, inspección visual, distribución de cargas).
• Usa un plan de seguimiento con tareas y fechas: plan anual de seguridad eléctrica en casa (checklist).

Buenas prácticas en tomas y extensiones

• Sustituye tomas holgadas o decoloradas y cables con aislamiento dañado.
• Minimiza el uso de regletas para cargas fijas; prefiere tomas dedicadas.
• En exterior, emplea cajas y tomas estancas con IP adecuado y buen drenaje: cajas estancas en exterior.

Humedad y temperatura ambiental: cómo influyen

Tableros en exteriores, cocinas y lavaderos

La humedad acelera la corrosión y crea caminos superficiales de fuga que elevan la temperatura en bornes y peines; el calor ambiental reduce la capacidad de disipación del tablero y agrava puntos calientes preexistentes. En exteriores, usa envolventes y tomas estancas con el grado de protección adecuado, sellado correcto y drenaje para evitar condensación y agua acumulada: cajas estancas en exterior: fijación, sellado y drenaje. En cocinas y lavaderos, el vapor y la grasa incrementan suciedad y resistencia de contacto; ubica el tablero lejos de fuentes de calor directo y de zonas de salpicadura, y aplica las distancias y buenas prácticas descritas en seguridad eléctrica en baño y cocina.

Buenas prácticas clave

• Mantén respiraderos libres y no uses el nicho del tablero como armario; la falta de ventilación retiene calor.
• Evita exposición directa al sol en tableros superficiales; sombrea o reubica si es posible.
• Limpia periódicamente polvo y grasa; la suciedad aumenta fugas superficiales y calentamientos.
• En zonas frías con condensación, favorece ventilación y controla puntos de entrada de humedad (pasa-muros, prensaestopas).
• Tras episodios de humedad intensa (lluvias, filtraciones), revisa olores y marcas, y deja secar antes de reenergizar el circuito sospechoso.

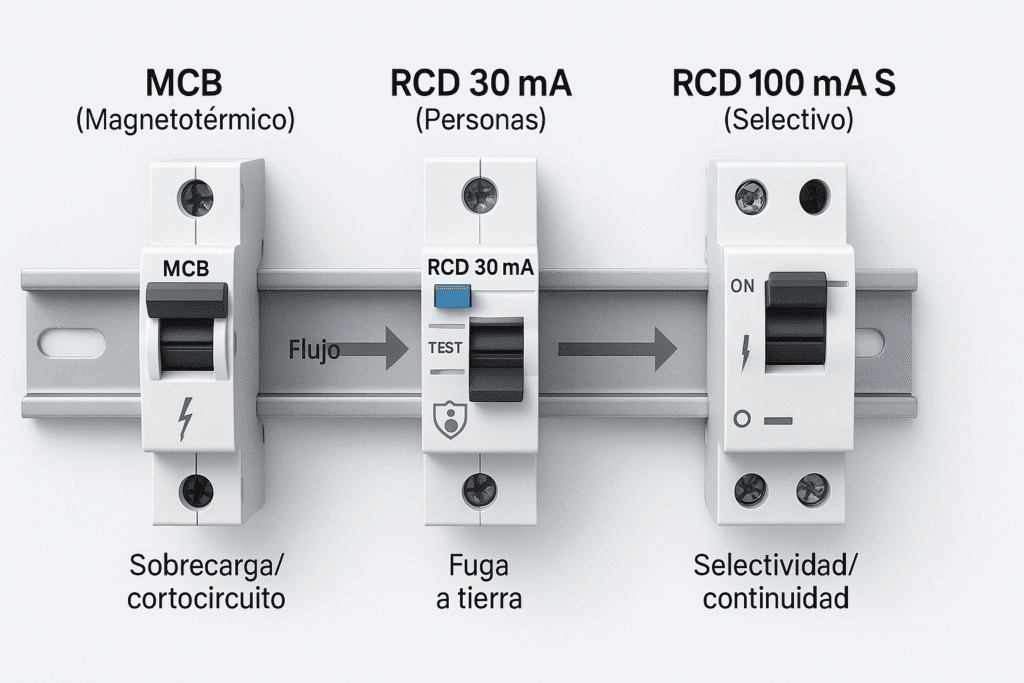

Interacción con protecciones: MCB, RCD 30 mA y 100 mA S

Qué protege cada uno y por qué un tablero puede calentarse igual

• MCB (magnetotérmico): corta por sobrecarga y cortocircuito. Un borne flojo puede calentar sin que la corriente supere la curva del MCB, por eso el tablero puede oler a plástico aun con MCB correcto. Revisa qué protege cada uno aquí: diferencial vs magnetotérmico: qué protege cada uno.
• RCD 30 mA (diferencial): corta por fuga a tierra (protección de personas). Un punto caliente por alto contacto–resistencia puede no generar fuga suficiente y el RCD no actuará; el olor sigue siendo señal de riesgo térmico.
• RCD 100 mA selectivo (tipo S): colocado aguas arriba para continuidad y selectividad, deja actuar primero a los dispositivos de los ramales. No está pensado para proteger contactos flojos a nivel de circuito final. Más detalles: 30 mA vs 100 mA en vivienda.

Conclusión práctica: el calor por mala conexión puede no activar ni MCB ni RCD al inicio; por eso el olor y la decoloración mandan sobre cualquier intento de rearmar.

Disparos + olor: cómo interpretar y actuar

• Disparo del MCB + olor: puede haber sobrecarga o cortocircuito incipiente. Mantén bajo el MCB, desenchufa cargas y no rearmes hasta revisar aprietes y estado de tomas.
• Disparo del RCD + olor: sugiere fuga a tierra acompañada de calentamiento (humedad/aislamiento dañado). Mantén bajo el RCD, seca/ventila la zona y no uses el circuito hasta inspección.
• Sin disparos + olor/calor: típico de alto contacto–resistencia en un borne o peine. Baja el IGA si persiste el olor y llama a un profesional para reapriete/sustitución.

(Ver normativa local para criterios de selectividad y ubicación de protecciones.)

AFDD como capa adicional (si el riesgo persiste)

El AFDD (Arc Fault Detection Device) añade una capa de prevención de incendios por arco que no cubren el MCB ni el RCD. Es recomendable cuando hay cableado envejecido, estructura de madera, regletas/enchufes holgados, líneas a exterior o dormitorios donde el riesgo puede pasar inadvertido durante la noche. En estos casos, el AFDD detecta la firma del arco y corta el circuito incluso si la corriente no supera la curva del MCB o no existe fuga suficiente para activar el RCD.

Cómo integrarlo sin complicar el tablero

• Por circuito crítico: instálalo solo donde aporta valor (dormitorios, garaje-taller, exterior).
• Ubicación típica: IGA → SPD → AFDD (o AFDD-RCBO) → MCB/RCD del ramal.
• Convivencia con diferenciales: el AFDD no sustituye al RCD de 30 mA en circuitos de uso; se complementan.
• Selección práctica: si falta espacio, un AFDD-RCBO (combinado) ahorra módulos; si quieres flexibilidad, usa AFDD + MCB/RCD.
• Normativa: valida requisitos y compatibilidades según normativa local y hoja técnica.

Para una guía completa paso a paso, consulta AFDD: qué es y cuándo conviene.

FAQs rápidas (seguridad doméstica)

Checklist final para publicar en la puerta del tablero

Emergencia inmediata

• Si hay olor fuerte o tapa caliente: baja el IGA ahora mismo y ventila.
• No rearmes mientras haya olor/calor.
• Llama a un profesional. Teléfono: ____________ / WhatsApp: ____________.

Pasos seguros (en orden)

1. Desconecta cargas cercanas (horno, termo, microondas, calefactor).
2. Baja el MCB del circuito sospechoso.
3. Si el olor persiste, baja el IGA y mantén fuera de servicio.
4. No abras el tablero si está caliente; espera a que enfríe.
5. Toma fotos (zona del tablero, interruptor implicado, marcas) y anota hora/cargas.

Qué NO hacer

• No rearmar repetidamente.
• No tocar bornes ni partes metálicas.
• No enfriar con agua ni aerosoles.
• No “solucionar” con regletas o alargadores.

Señales de daño

• Decoloración, marcas oscuras, plástico reblandecido.
• Zumbidos/chisporroteos que cambian al encender aparatos.
• Disparos del interruptor acompañados de olor.

Prevención mínima

• Etiqueta cada MCB ↔ zona/uso.
• Evita sobrecargas (no encender varios equipos potentes en el mismo circuito).
• Revisa tomas holgadas o decoloradas y cámbialas.
• Limpia el nicho; no lo uses como armario.
• Programa revisión anual (reapriete profesional, limpieza, distribución de cargas). Fecha próxima: ____ / ____ / ____.

Registro rápido

• Fecha/hora del evento: ____ / ____ / ____ — ________
• Circuito afectado: ________________________________
• Cargas encendidas: ________________________________
• Temperatura aprox. en tapa (IR, si tienes): ________ °C
• Acción tomada (MCB/IGA): _________________________
• Técnico contactado: __________________ Tel: ________

Nota

• Antes de cualquier intervención, verifica ausencia de tensión.
• Ajusta siempre a normativa local e instrucciones del fabricante.
