¿Qué hace un diferencial y por qué la sensibilidad importa?

Un interruptor diferencial compara la corriente que entra por la fase con la que retorna por el neutro. Si hay una diferencia (fuga a tierra), abre el circuito para evitar daño a las personas y a la instalación. La sensibilidad (30 mA, 100 mA, etc.) es el umbral al que dispara: cuanto más baja es la sensibilidad, antes actúa. En vivienda, 30 mA se usa para proteger a las personas en los circuitos de uso; 100 mA suele ubicarse aguas arriba para selectividad y continuidad de servicio, sin sustituir a los 30 mA de los ramales. (Ver normativa local aplicable). Si sospechas de una fuga, revisa primero estas señales de fuga a tierra en casa. Y antes de cualquier intervención, verifica ausencia de tensión.

Más vendido #1

DEBFLEX – DIFFERENTIAL SWITCH 2P 30MA 40A 2 MODULES TYPE A – Modu…

$41.78

Comprar en Amazon

Más vendido #2

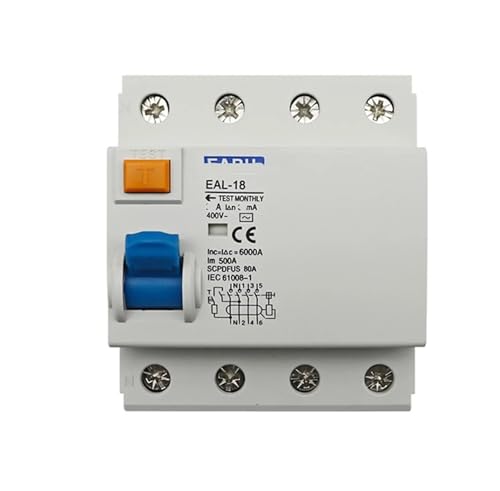

4P 100/300mA AC Type electromagnetic Residual Current Circuit Bre…

$52.20

Comprar en Amazon

Contactos indirectos y fuga a tierra (visión rápida)

• Contacto indirecto: una carcasa metálica queda energizada por falla de aislamiento; la corriente deriva a tierra y el diferencial detecta el desequilibrio y corta.
• Fuga “sin contacto”: humedad, suciedad o cables dañados pueden crear caminos de fuga; el diferencial también lo detecta y abre.
• Por qué 30 mA en uso doméstico: es un compromiso eficaz entre seguridad y uso diario; disparos más sensibles podrían caer por pequeñas fugas parásitas de equipos comunes.
• Dónde encaja 100 mA: como general selectivo (tipo S) en cabecera para que, ante una falla en un circuito final, dispare primero su 30 mA y el resto de la casa se mantenga con energía.

Diferencial vs magnetotérmico: qué protege cada uno

• Diferencial (RCD/ID): detecta fugas a tierra y protege frente a contactos indirectos.
• Magnetotérmico (MCB/PIA): protege frente a sobrecargas y cortocircuitos; no detecta fugas pequeñas.
• Trabajo en conjunto: un circuito residencial seguro combina MCB + RCD (y, si corresponde, protector de sobretensión). El MCB limita corrientes excesivas y el RCD corta cuando la corriente “se escapa” del circuito.

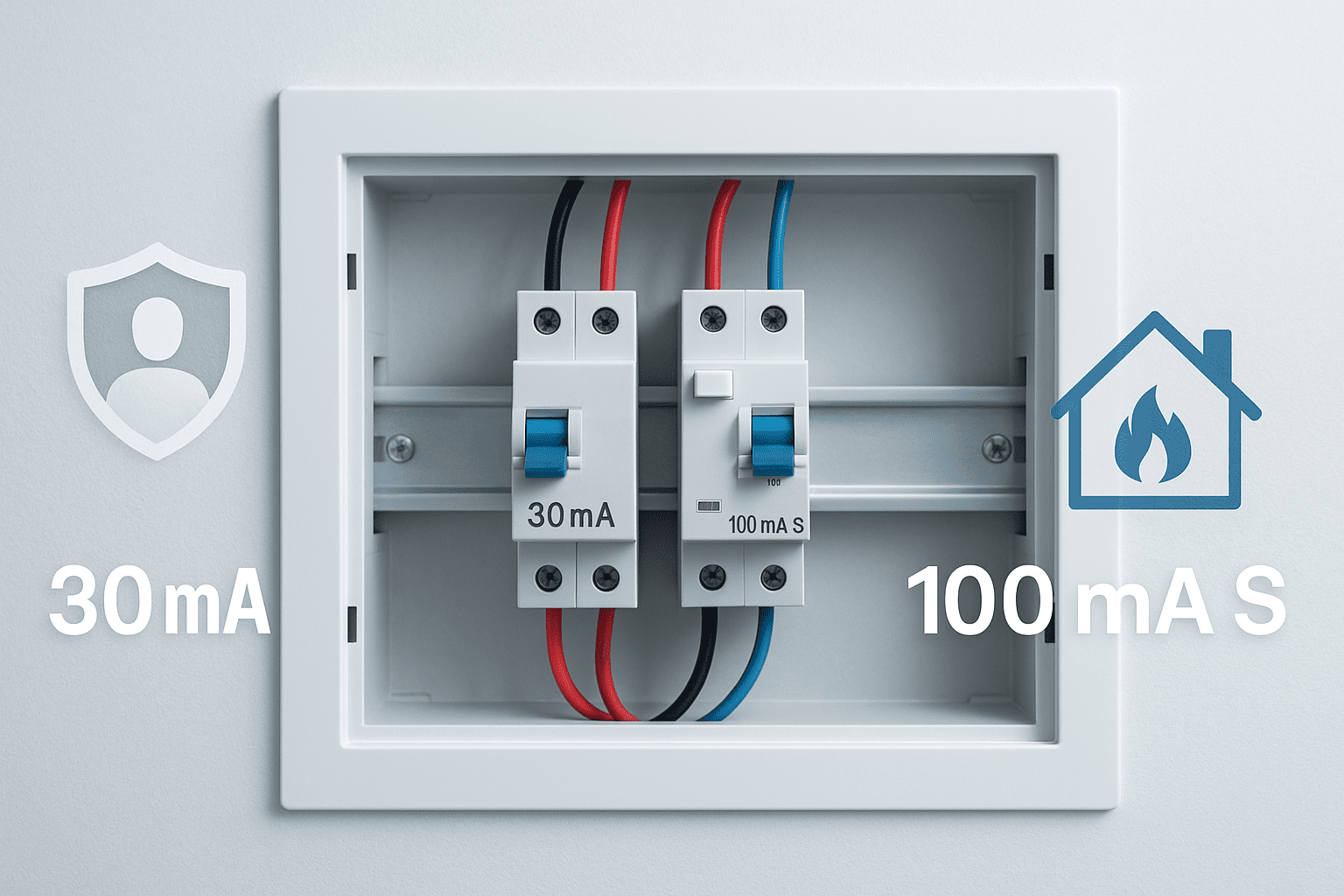

30 mA vs 100 mA: diferencias reales y objetivos

La sensibilidad define para qué sirve cada diferencial y dónde conviene colocarlo en la vivienda. En términos prácticos, 30 mA está orientado a proteger a las personas en los circuitos de uso; 100 mA se utiliza aguas arriba para selectividad y continuidad de servicio, además de ayudar a reducir riesgo de incendio por fugas elevadas. Si el corte te deja sin suministro, sigue este paso a paso para rearmar la luz con seguridad.

Protección de personas vs prevención de incendios

• 30 mA (personas): detecta fugas pequeñas y actúa rápido, limitando el tiempo de exposición ante contactos indirectos. Es la sensibilidad habitual en tomas generales, zonas húmedas y exterior.
• 100 mA (continuidad/incendios): no sustituye al 30 mA en los puntos de uso. Se instala antes de varios 30 mA para coordinar la desconexión: ante una falla en un circuito final, dispara el 30 mA del ramal afectado y el resto de la vivienda continúa con energía.
• Idea clave: 30 mA protege a las personas en los circuitos de uso; 100 mA organiza y protege el conjunto en cabecera. La humedad y los filtros electrónicos pueden provocar disparos: aprende a identificarlos en humedad y diferencial: causas típicas.

Tabla comparativa (aplicaciones, falsos disparos, coste)

¿Cuál usar en vivienda? Recomendación base

En una vivienda típica, la referencia práctica es clara: 30 mA en los circuitos de uso para proteger a las personas y, si se busca continuidad, coordinar un 100 mA selectivo (tipo S) en cabecera y/o dividir la instalación en varios 30 mA por zonas. El tipo del diferencial depende de las cargas: en hogares modernos suele preferirse tipo A en tomas generales y electrodomésticos con electrónica. En zonas húmedas sigue los criterios de distancia y ubicación descritos en seguridad eléctrica en baño y cocina, y para exteriores usa tomas estancas como se explica en enchufes exteriores y tomas estancas. (Ver normativa local).

Regla rápida

1. Personas primero: protege circuitos finales (tomas, cocina, baño, exterior) con 30 mA.
2. Continuidad: para que una falla no apague toda la casa, usa varios 30 mA por sectores y/o 100 mA tipo S en cabecera.
3. Tipo adecuado: A como base; F o B solo si la carga lo exige según el manual del equipo.

Configuraciones habituales

• Vivienda compacta: un 30 mA general para todos los circuitos de uso, con sus MCB por circuito.
• Vivienda media/grande: 100 mA S en cabecera + 30 mA por zonas (día/noche), por usos (cocina/lavado) y exterior en su propio ramal.
• Sin 100 mA: continuidad mediante 2–4 diferenciales de 30 mA en paralelo por sectores; no hay retardo selectivo, pero se limita el alcance del disparo.

Excepciones poco comunes en residencial

• Cargas especiales (EV, variadores, ciertos inversores): pueden requerir funciones específicas de detección de CC o tipos F/B.
• Instalaciones con muchas fugas parásitas (filtros EMI, líneas largas): conviene repartir cargas en varios 30 mA y usar 100 mA tipo S en cabecera para evitar disparos en cascada.
• Partes comunes o usos semiterciarios: criterios de selectividad más estrictos y posibles sensibilidades ≥100 mA en cabecera, manteniendo 30 mA en los puntos de uso.
• Siempre: ajustarse a normativa local e instrucciones del fabricante.

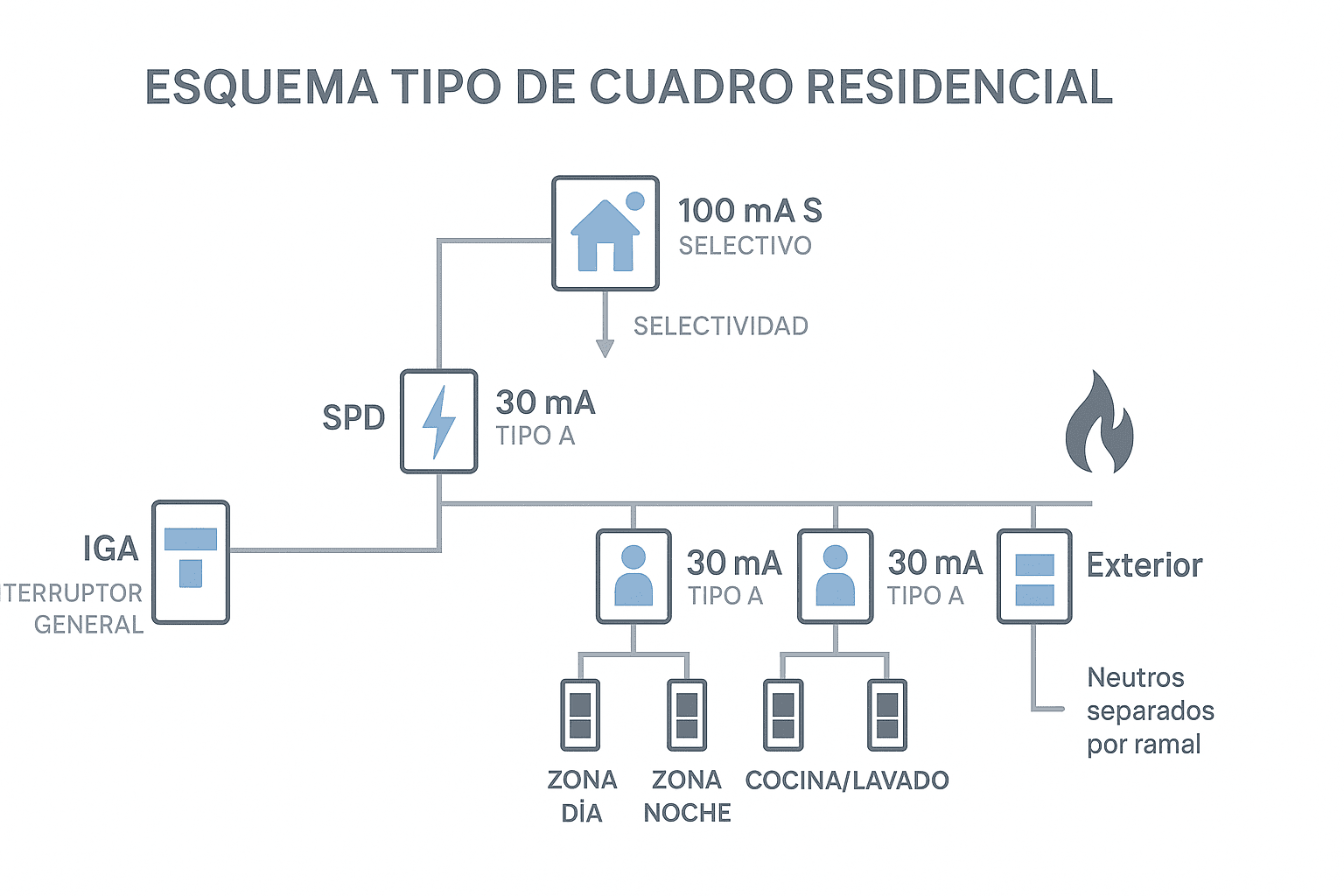

Esquema tipo de cuadro residencial

100 mA selectivo “aguas arriba” + varios 30 mA en circuitos finales

Para lograr continuidad de servicio sin perder seguridad, coloca un diferencial de 100 mA selectivo (tipo S) en la cabecera y, a continuación, varios diferenciales de 30 mA que protejan los ramales (por zonas o usos). Así, ante una fuga en un circuito final, actúa su 30 mA y el resto de la vivienda sigue con energía. Una distribución práctica es:

• Zona día (salón, comedor, pasillos) protegida por un 30 mA.
• Zona noche (dormitorios) con su propio 30 mA.
• Cocina/lavado bajo un 30 mA independiente por su carga electrónica y humedad.
• Exterior y anejos con su 30 mA dedicado.
• Cargas especiales (bomba, climatización, EV) en ramales propios y con el tipo de RCD adecuado a la carga.

Claves de instalación y uso (ver normativa local):

• Neutros separados por ramal: nunca compartas neutros entre dos diferenciales distintos.
• Cableado ordenado y etiquetado para localizar rápido el circuito en falla.
• Pruebas periódicas con el botón TEST y revisión visual de bornes y aprietes.

Coordinación con protección de sobretensión (SPD) y MCB

El RCD no sustituye al magnetotérmico (MCB). Cada circuito final debe llevar su MCB dimensionado a la sección del cable y uso previsto. La cadena típica en el tablero es:
IGA/interruptor general → SPD (si aplica) → 100 mA tipo S (cabecera) → 30 mA por ramal → MCB por circuito.

• SPD en origen: protege equipos frente a sobretensiones transitorias; instálalo antes de los RCD según el esquema del fabricante.
• Selectividad temporal y por sensibilidad: el 100 mA tipo S debe tener el retardo indicado por el fabricante para que actúe después de los 30 mA.
• Distribución de cargas: reparte equipos con electrónica (inducción, lavadoras, climatización, LED) entre varios 30 mA para reducir disparos por fugas parásitas.

Para mantener el tablero en forma durante el año, apóyate en este plan anual de seguridad eléctrica en casa (checklist).

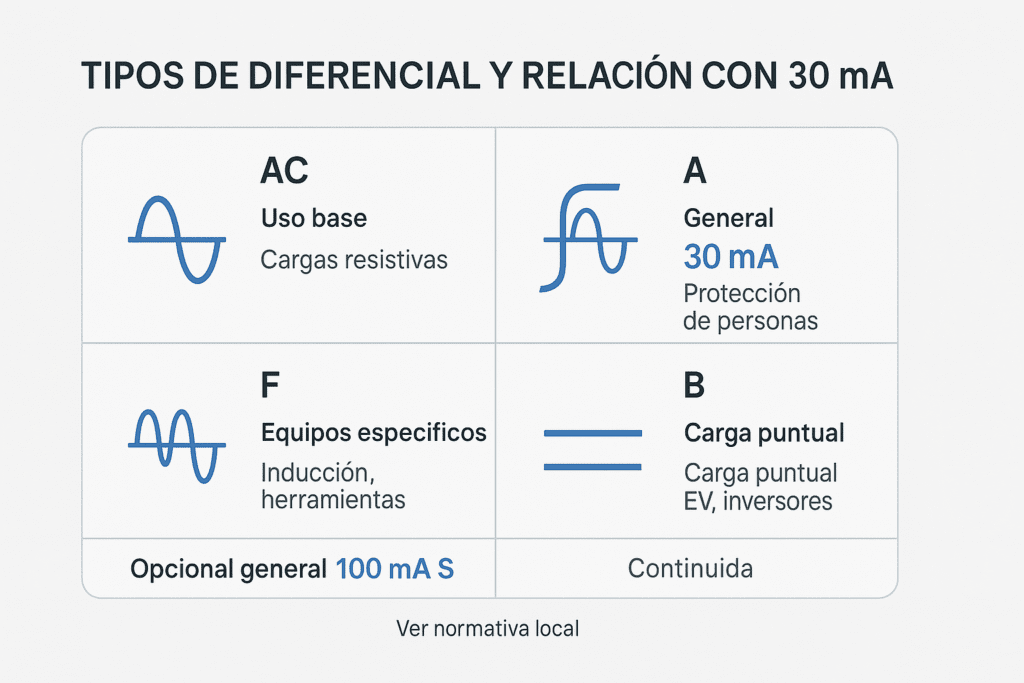

Tipos de diferencial (AC, A, F, B) y su relación con 30 mA

Los tipos indican la forma de corriente de fuga que el dispositivo es capaz de detectar, y condicionan su comportamiento en presencia de electrónica. En vivienda, la sensibilidad 30 mA es la base para proteger a las personas; el tipo adecuado reduce disparos intempestivos y asegura que la fuga sea “visible” para el RCD.

AC
Detecta fugas sinusoidales puras. Adecuado para cargas resistivas simples (iluminación tradicional, calefactores resistivos). En hogares modernos suele quedarse corto frente a electrónica.

A
Detecta fugas AC y pulsantes con componente DC. Recomendable como estándar doméstico por la presencia de electrónica en inducción, lavadoras con variadores, climatización y fuentes conmutadas. Suele ser la mejor pareja para 30 mA en tomas generales.

F
Detecta fugas mixtas y de frecuencia variable. Útil con equipos que emplean convertidores modernos (algunas bombas de calor, lavadoras de última generación, herramientas con control electrónico). Aplicarlo donde el fabricante lo sugiera.

B
Detecta DC pura y AC. Se reserva para cargas específicas (ciertos cargadores de vehículo eléctrico, variadores industriales, algunos inversores). En vivienda, solo si el equipo o la normativa lo exigen.

En todos los casos, respeta la normativa local y las instrucciones del fabricante. Ante dudas sobre cableado o polaridad en tomas, valida con un probador de enchufes (socket tester) antes de achacar los disparos al RCD.

Cargas electrónicas y evitación de disparos intempestivos

• Elige tipo A como base en circuitos con electrónica; usa F o B cuando el equipo lo requiera.
• Distribuye electrodomésticos con filtros EMI entre varios 30 mA para que las fugas parásitas no se sumen en un único dispositivo.
• Mantén neutros separados por ramal y revisa conexiones de tierra; errores de cableado provocan disparos y pérdida de protección.
• En zonas con humedad o al aire libre, mejora la estanqueidad de cajas y puntos de conexión para reducir corrientes de fuga superficiales.
• Si persisten disparos, comprueba tomas y polaridad con el socket tester y ejecuta pruebas periódicas con el botón TEST del RCD.

Selectividad diferencial: sensibilidad y tiempo (tipo S)

La selectividad busca que dispare primero el dispositivo más cercano a la falla, manteniendo con energía el resto de la vivienda. Se consigue combinando dos palancas:

• Sensibilidad (IΔn): en cabecera, un umbral más alto (p. ej., 100 mA); en los ramales, 30 mA.
• Tiempo: el diferencial general temporizado (tipo S) introduce un retardo intencional que permite actuar primero al 30 mA del circuito afectado.

Cadena típica en vivienda

IGA → (SPD si aplica) → 100 mA tipo S en cabecera → 30 mA por ramal → MCB por circuito.
Con este orden, una fuga en el lavavajillas hará caer su 30 mA y no el general, preservando luz en dormitorios, salón, etc.

Claves para que funcione de verdad

• Neutros sin mezclar: cada ramal con su par fase–neutro; no compartas neutros entre 30 mA diferentes.
• Reparto de cargas electrónicas: distribuye inducción, climatización, lavadora, iluminación LED y fuentes conmutadas entre varios 30 mA.
• Tipo correcto por carga: usa A como base; F/B solo cuando el equipo lo exija.
• Pruebas periódicas: botón TEST tanto en el 100 mA S como en los 30 mA.
• Diagnóstico ante disparos repetidos: identifica el circuito con falla, revisa humedad/aislamientos y confirma que no existan derivaciones con esta guía de señales de fuga a tierra.
• Normativa local y hojas técnicas: respeta tiempos/curvas indicados por el fabricante del tipo S.

Cuándo conviene el “S” y cómo se coordina con 30 mA

Conviene cuando la continuidad de servicio es relevante (frigorífico, caldera, red doméstica) o cuando hay varias zonas/ramales. Coordina así:

1. Cabecera: diferencial 100 mA tipo S con retardo según hoja técnica.
2. Ramales: 30 mA adecuados al tipo de carga (AC/A/F/B).
3. Distribución: separa zonas (día/noche), usos (cocina/lavado) y exterior en 30 mA distintos.
4. Verificación: provoca pruebas controladas en ramales para confirmar que dispara primero el 30 mA y no el general.

Disparos intempestivos: causas típicas y mitigación

Humedad, armónicos, neutros compartidos y tierra mal conectada

Humedad y suciedad. La condensación en cajas, canalizaciones o equipos crea corrientes superficiales que suman fugas. Sella tapas, usa cajas y tomas con grado IP acorde y mejora la ventilación donde proceda. Reconoce y prevén estos problemas con señales de humedad en tableros y cajas y repasa causas de disparo por humedad.

Armónicos y filtros EMI. Electrodomésticos con electrónica (inducción, lavadoras, climatización, LED) incorporan filtros que aportan fugas parásitas. Mitiga repartiendo estas cargas entre varios 30 mA y usando el tipo de RCD adecuado (A como base; F/B solo si la carga lo exige).

Neutros compartidos entre ramales. Mezclar neutros de circuitos protegidos por diferenciales distintos provoca desequilibrios y disparos “inexplicables”. Cada ramal debe llevar su par fase–neutro dedicado, sin cruces.

Tierra defectuosa o conexiones flojas. Bornes mal apretados, empalmes deficientes o PE discontinuo alteran el equilibrio y elevan fugas. Verifica continuidad de tierra y reaprieta conexiones según par de apriete del fabricante.

Cables y equipos envejecidos. Aislamientos degradados, mangueras o calderas con humedad interna aportan microfugas. Aísla la causa desconectando cargas una a una hasta dar con el aparato problemático y sustitúyelo o repáralo.

Pasos de diagnóstico rápido

1. Aísla por circuitos: baja todos los MCB y sube uno a uno hasta identificar el ramal que dispara.
2. Divide por cargas: en el ramal afectado, desconecta electrodomésticos y vuelve a probar.
3. Revisa humedad y estanqueidad: tapas, cajas, enchufes exteriores y pasamuros.
4. Comprueba cableado: que no haya neutros compartidos ni derivaciones extrañas; verifica bornes y tierra.
5. Valora el tipo de RCD: si hay mucha electrónica, usa A como estándar; F/B solo si el equipo lo pide.
6. Reparte cargas electrónicas entre varios 30 mA para que las fugas parásitas no se acumulen en un único dispositivo.

Casos prácticos por ambiente

Baño y cocina (zonas húmedas)

En zonas con agua y vapor, protege tomas y equipos con 30 mA y el tipo adecuado (habitualmente A por la electrónica de los electrodomésticos). Respeta ubicaciones y distancias seguras (ver normativa local) y prioriza luminarias y tomas con grado IP acorde al nivel de humedad y salpicaduras. Si tienes dudas sobre qué IP usar en cada zona, repasa grados de protección IP (IP44, IP54, IP65…). En cocinas y lavaderos, separa cargas con electrónica en ramales distintos para reducir disparos por fugas parásitas.

Exterior y herramientas (uso con PRCD)

En terrazas, patios y jardines, la humedad y el polvo aumentan fugas. Usa tomas estancas y cajas apropiadas, con sellado y drenaje correctos; te guía cajas estancas en exterior: fijación, sellado y drenaje. Para herramientas eléctricas y alargadores, añade un PRCD en la línea y verifica la integridad del cable antes de usar. Consulta hidrolavadora y electricidad: PRCD y extensiones adecuadas y evita operar bajo lluvia o con suelos anegados.

Cargas especiales (EV, fotovoltaica ligera: notas generales)

Algunos cargadores de vehículo eléctrico y ciertos inversores exigen funciones específicas de detección de corriente continua o RCD tipo B (o soluciones equivalentes integradas). Revisa siempre el manual del equipo y ajusta el tipo del diferencial según la carga (y normativa local). En exteriores con agua permanente o piscinas, aplica IP y distancias adecuadas; repasa electricidad en piscinas y jardines.

Pruebas y mantenimiento del diferencial

Botón TEST y periodicidad

Acciona el botón TEST de cada diferencial de forma periódica (por ejemplo, mensual o según indique el fabricante). Este botón genera una fuga simulada: si el dispositivo no dispara, sustitúyelo y revisa la instalación. Realiza la prueba cuando el impacto sea mínimo (electrodomésticos en reposo, equipos informáticos apagados) y vuelve a conectar los circuitos en orden. Antes de cualquier intervención en el tablero, verifica ausencia de tensión. Si el diferencial dispara durante el uso normal, identifica el circuito afectado y sigue un proceso sistemático; al restablecer el servicio, apóyate en esta guía: rearmar la luz con seguridad tras un disparo.

¿Cuándo cambiar el diferencial?

• Falla en el TEST o funcionamiento errático.
• Disparos repetidos sin causa tras comprobar cableado, tierra y equipos.
• Daños visibles: decoloración, olor a quemado, bornes flojos que no mantienen el apriete, palanca que no retiene.
• Obsolescencia frente a las cargas actuales (mucha electrónica): evalúa sustituir por el tipo adecuado (A/F/B según equipo).
• Mantenimiento correctivo tras incidentes de humedad o averías que hayan comprometido el aislamiento.

Errores críticos que anulan la protección

Tierra (PE) unida a neutro (N)

Unir PE y N dentro de la instalación interior anula la función del diferencial: parte de la corriente “regresa” por la tierra y el RCD no detecta el desequilibrio, dejando expuestas las carcasas metálicas. Además, puede aparecer tensión de toque en masas y aumentar el riesgo de choque. Mantén barras separadas para PE y N en el tablero y respeta el esquema de puesta a tierra vigente. Si sospechas de uniones indebidas o retornos raros, repasa esta guía: Tierra de protección (PE) vs neutro (N): por qué no deben unirse y verifica enchufes y continuidad; síntomas como polaridad invertida o neutro flojo se describen aquí: Polaridad invertida y neutro suelto: síntomas y riesgos.

Neutro compartido entre circuitos

Cada ramal protegido por un diferencial debe tener su propio neutro. Compartir neutros entre ramales distintos provoca desequilibrios que disparan el RCD de forma “inexplicable” y, peor aún, pueden ocultar fugas reales. Señales típicas: el diferencial cae al encender un equipo en otro ramal, o un MCB baja y dispara el RCD de al lado. La solución es repatriar neutros al ramal correcto, identificar empalmes cruzados y etiquetar el tablero para evitar futuras mezclas. Detalles y síntomas en Neutro compartido en circuitos: riesgos, síntomas y corrección.

FAQs “30 mA vs 100 mA en vivienda”

Checklist final de decisión e instalación segura

1. Define usos y zonas de la vivienda (día/noche, cocina/lavado, exterior, cargas especiales).
2. Protege circuitos de uso con 30 mA (tipo A como base; F/B solo si el equipo lo exige).
3. Para continuidad, instala 100 mA tipo S en cabecera y distribuye varios 30 mA por zonas/ramales.
4. Dimensiona MCB por circuito y, si aplica, coloca SPD en origen según esquema del fabricante.
5. Mantén neutros separados por ramal y verifica la puesta a tierra; evita uniones indebidas PE–N.
6. En zonas húmedas y exterior, usa tomas y cajas estancas con IP adecuado; revisa sellado y drenaje.
7. Realiza pruebas periódicas con botón TEST en todos los RCD y corrige cualquier fallo inmediato.
8. Prepara un plan de contingencia doméstico (linterna + alumbrado de emergencia para el hogar) y etiqueta el tablero para identificar rápidamente el ramal en falla.
9. Ante disparos repetidos, aísla el circuito, revisa humedad/aislamientos, reparte cargas electrónicas entre varios 30 mA y confirma el tipo correcto.
10. Ajusta todo a normativa local e instrucciones del fabricante.
