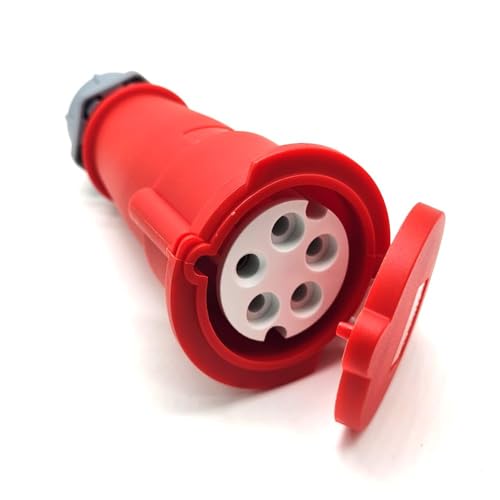

- Waterproof Industrial Connector ,Socket,5Pin,32A,400V,3P+E+N,IP44
- International standard :IEC60309-1 IEC60309-2
- The shell of this plug socket is made of PA66 insulating material, Waterproof ,thickened, and the force performance is f…

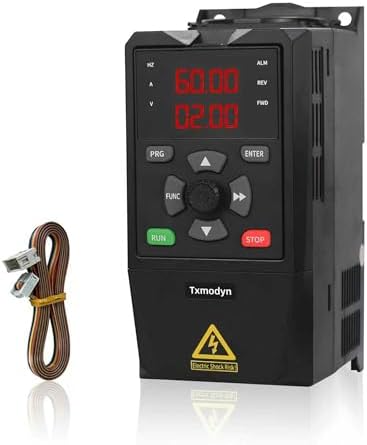

- 【BASIC PARAMETERS】This single phase vfd drive:1 phase input and 3 phase output;Input voltage: 220V(200V-240V),Output vol…
- 【SAFETY & DURABILITY】The control technology and a component compatibility design allow this VFD for low-noise operation …
- 【REMOVABLE DUAL-DISPLAY REAL-TIME MONITORING】Rich of digital and analogy control terminals for versitile control ，RS485 …
Soy Stevenson, electricista domiciliario en Santiago con más de 10 años en terreno (Salesianos Don Bosco, ex capataz). En casas me preguntan mucho por el enchufe trifásico “de clavija roja”: si sirve para un taller, un horno grande o una bomba. Mi enfoque es práctico: primero aclarar qué es (3 fases + neutro + tierra), cuándo conviene y qué alternativas hay si tu vivienda es monofásica. Aquí te lo explico sin enredos y con pasos claros para decidir.
Lo esencial sin enredos: qué es un enchufe trifásico 3P+N+T en casa
Tensiones y corrientes típicas (380/400 V; 16 A vs 32 A)
Un enchufe trifásico doméstico típico trabaja a 380/400 V entre fases y usa cinco polos: 3P + N + T (tres fases, neutro y tierra).
- 16 A (3P+N+T 16A): pensado para equipos medianos (pequeñas máquinas de taller).
- 32 A (3P+N+T 32A): para cargas mayores y uso más exigente.
La elección no es “más grande por si acaso”: el calibre del enchufe debe coincidir con la corriente del equipo y con el circuito dedicado que lo alimenta (protección, cableado y recorrido). Si aún no tienes claro tu tablero y sus espacios, esta guía ayuda a ubicarse.
Tomas/clavijas IEC 60309 “rojas”: por qué se usan en cargas exigentes
Las tomas y clavijas industriales tipo IEC 60309 para 400 V son rojas por convención. Están diseñadas para:
- Contactos robustos y carcasa resistente.
- Llaves de 16 A o 32 A según la carga.
- Versiones con diferentes grados de protección (p. ej., IP44 para interior protegido, IP67 para exterior o ambientes con agua/polvo). Si el punto va en cocina de trabajo, lavadero o terraza, conviene elegir IP acorde al entorno.
Consejo rápido: ubica este enchufe cerca del tablero (recorridos cortos y claros) y con acceso libre para conectar/inspeccionar. Evita rincones de humedad o grasa. Si tu equipo no exige trifásico, valora primero un circuito monofásico dedicado bien dimensionado; es más simple y suele ser suficiente.
¿Realmente lo necesitas? Casos domésticos que sí lo justifican
Taller o garaje en casa: compresores y máquinas específicas
Si usas máquinas trifásicas nativas (tornos, sierras grandes, compresores de alta potencia), el enchufe 3P+N+T 400 V tiene sentido. Ahorras corrientes altas en monofásico, el motor arranca más suave y trabaja con mejor par. En estas salas recomiendo: recorrido corto desde el tablero, protecciones dedicadas bien rotuladas y grado IP acorde al polvo del taller. Para ubicar partes del tablero y rotular sin perderte.
Cocina “semi pro”, horno industrial y bombas con alto par
Si instalaste un horno industrial trifásico o una bomba que pide 400 V, conviene un 3P+N+T 16 A o 32 A según la placa del equipo. En cocina y lavadero el ambiente manda: salpicaduras, vapor y limpieza frecuente. Ajusta el grado IP del tomacorriente (p. ej., IP44/IP54 en interior protegido) y deja el punto accesible para desconexión rápida. Guía de IP por ambiente.
Cuando no conviene pedir trifásico (y qué hacer en su lugar)
- Uso esporádico o equipos con versión monofásica → mejor un circuito dedicado 220 V con la sección de cable correcta y su magnetotérmico + diferencial asignados.
- Distancias largas desde el tablero → el aumento de sección eleva costos; evalúa si la máquina monofásica cubre tu necesidad. Conversión rápida de calibres.
- Ambientes sin polvo/agua y cargas moderadas → muchas veces un enchufe doméstico reforzado y canalización visible y prolija resuelven sin cambiar el suministro.
Orden en superficie.
Consejo desde obra: antes de pedir trifásico, lee la placa del equipo. Si tiene alternativa 220 V o bastan circuitos dedicados, te ahorras trámites y queda más simple de mantener. Si finalmente vas por 400 V, yo dimensiono protecciones y cableado en función de potencia, recorrido e IP del lugar para que quede seguro y trazable.

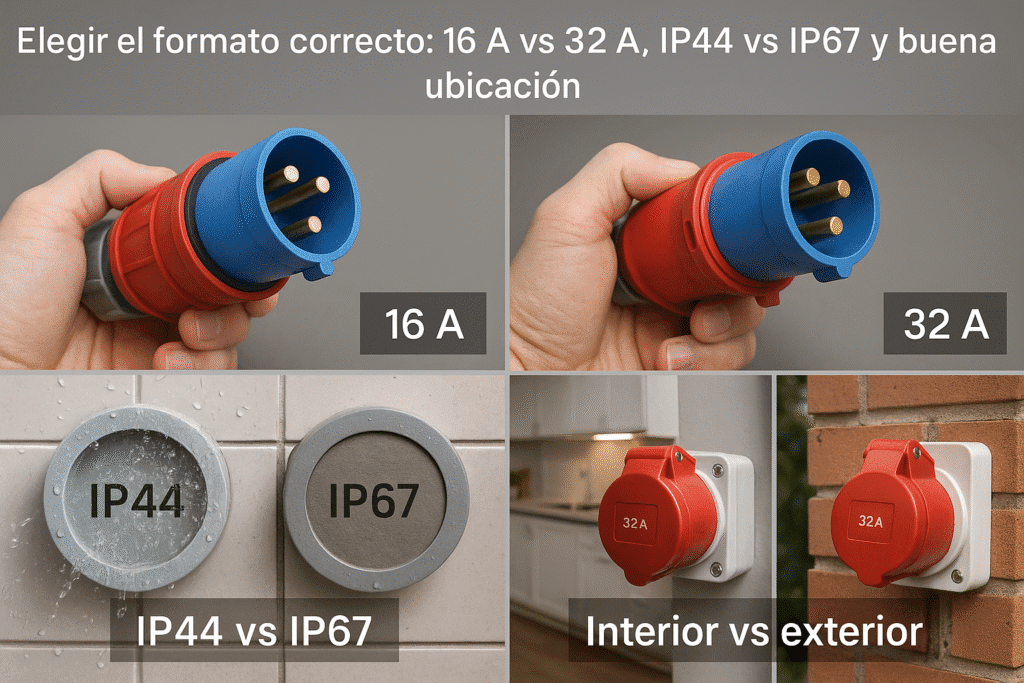

Elegir el formato correcto: 16 A vs 32 A, IP44 vs IP67 y buena ubicación
16 A o 32 A: elige por potencia real del equipo
Para no sobredimensionar (ni quedarte corto), me guío por la placa del equipo:
- 3P+N+T 16 A (400 V): hasta ~11 kW aprox. (uso doméstico exigente: máquinas medianas de taller, horno “semi pro”).
- 3P+N+T 32 A (400 V): hasta ~22 kW aprox. (equipos grandes, uso intensivo).
Mi regla práctica: primero la placa, luego veo recorrido y protecciones en tablero. Si el equipo tiene versión monofásica que te sirve, a veces compensa un circuito dedicado 220 V bien dimensionado (menos trámite y más simple de mantener). Conversión rápida de calibres.
Interior seco, zona de salpicaduras y exterior techado (elige IP por entorno)
Las tomas/clavijas IEC 60309 rojas (400 V) vienen con distintos grados IP. Yo lo elijo según el ambiente:
- Interior seco (taller limpio/garaje ordenado): IP44 suele bastar si no hay polvo/agua directo.
- Cocina de trabajo, lavadero o zona con salpicaduras: subo a IP54 y cuido la ubicación para evitar chorros directos.
- Exterior techado o polvo/humedad frecuentes: IP65/IP67 según exposición y limpieza.
Guía rápida de IP por ambiente.
Altura, accesibilidad y distancia al tablero (lo que sí importa en casa)
- Altura y acceso: lo dejo a una altura cómoda, con espacio frontal para conectar/desconectar sin forzar. Evito esquinas con vapor/grasas.
- Trayecto corto y claro: mientras más corto sea el recorrido desde el tablero, mejor. Menos caída de tensión, menos probabilidad de daño mecánico.
- Canalización limpia: si va a la vista, uso canaleta con tapas y esquinas; nada de cables sueltos.
Orden en superficie (cuándo usar canaleta y medidas útiles). - Tablero preparado y rotulado: verifico espacio, diferencial + magnetotérmico acordes y rotulación del circuito dedicado.
Partes del tablero para orientarte.
Consejo de instalación: en cocinas o lavaderos, prefiero ubicar la toma fuera del rango de salpicadura y con trayecto protegido. En talleres, si hay polvo, priorizo tapa y carcasa fáciles de limpiar y IP acorde.

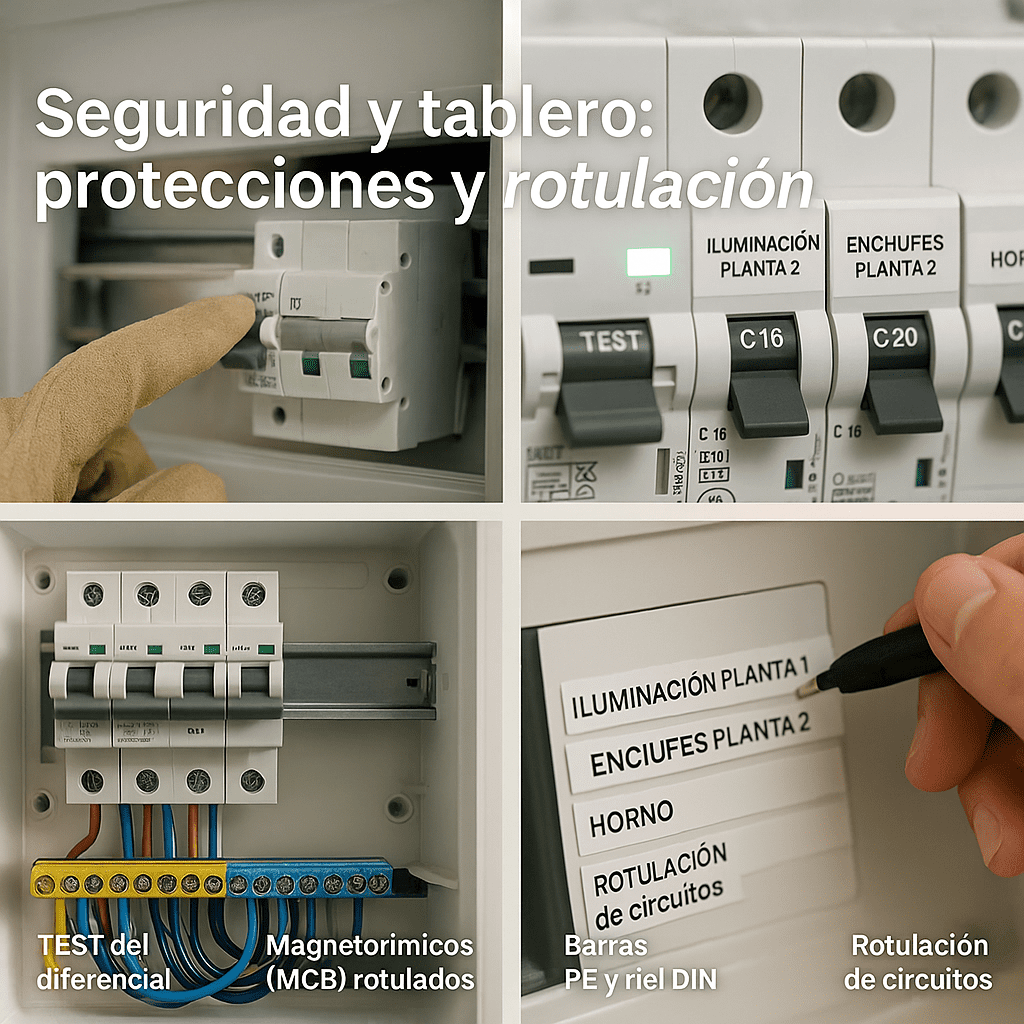

Seguridad y tablero: protecciones y rotulación que no pueden faltar
Diferencial + magnetotérmico acordes; circuito dedicado y bien rotulado
Para un 3P+N+T 400 V, siempre dejo circuito propio con su magnetotérmico (corriente y polos acordes a 16 A o 32 A) y diferencial que cubra el conjunto. Así separo esta toma de cualquier otra carga de la casa y evito disparos cruzados. Si quieres entender en simple qué protege cada uno, te dejo la guía: diferencial vs magnetotérmico que protege cada uno.
Además, rotulo claro en el tablero: “Toma trifásica taller 3P+N+T (16A/32A) — ubicación”. Un buen rótulo acelera diagnósticos y evita desconexiones por error. Para ubicar piezas del tablero (gabinete, riel DIN y barras) y que todo quede ordenado.
Revisión visual y prueba básica antes del primer uso
Antes de enchufar la máquina hago tres cosas muy sencillas:
- Apriete y terminales: sin cobre a la vista y sin hilos “peludos”.
- Prueba del diferencial (botón TEST): debe disparar y rearmar sin problemas.
- Encendido con carga: verifico que no haya olor a calentamiento ni ruidos extraños.
Si el punto está en cocina/lavadero/exterior, confirmo que el grado IP de la toma coincida con el entorno (salpicaduras/polvo) y que la ubicación evite chorros directos.
Cableado y calibre: que el conductor “acompañe” la protección
Protección y cable deben hablar el mismo idioma. Si el equipo requiere 16 A, elijo magnetotérmico y sección acordes al recorrido (no es solo el amperaje, también la distancia). Para decidir sección en casa usa esta referencia rápida.
En trayectos a la vista, prefiero canaleta con tapas y esquineros (nada suelto). Cuando el trayecto es corto y limpio, el resultado se nota en seguridad y mantenimiento.
Consejo de oficio: si la máquina trae ficha específica, no la “adapto”. Llevo la instalación a la ficha correcta (3P+N+T, 16/32 A, IP según ambiente). Adaptar a la fuerza termina en calor, falsos contactos o disparos molestos.
Cableado y sección: guía práctica para no quedarse corto
Cómo elijo la sección (mi método de obra)
- Leo la placa del equipo: corriente nominal (16 A o 32 A) y potencia.
- Mido el recorrido real desde el tablero hasta la toma (busco trayecto corto y directo).
- Cruzo corriente + distancia con una tabla de referencia y dejo margen para arranque y uso continuo. Si dudas entre dos secciones, sube un escalón.
Conversión rápida AWG ↔ mm².
Etiqueta: [SUBPILAR: Cables, conductores y conectores]
Consejo: si el equipo trae manual con sección mínima, sigo esa indicación. No “adelgazo” por ahorrar: termina en calor y disparos molestos.
Recorrido y canalización: orden que evita problemas
- Prefiero canaleta a la vista o tubo con radios suaves, esquineros y tapas cerradas; nada de cables sueltos.
Guía práctica de canaletas. - Evito zonas de calor/humedad y rincones con grasa o polvo. Si hay salpicaduras, elijo IP adecuado en la toma.
Dónde conviene IP44/IP54/IP65.
Terminaciones firmes y protección coordinada
- En bornes uso punteras/ferrules cuando corresponde, sin hilos sueltos ni cobre a la vista.
- Apriete: firme, sin “pasarse” (evito espárragos barridos).
- El magnetotérmico debe proteger al conductor (no pongo un térmico mayor a lo que soporta el cable). Si quieres verlo “en simple”:
Diferencial vs magnetotérmico.
Partes del tablero para ubicar riel, barras y espacio libre.
Checklist 1 minuto (antes de cerrar)
- Placa leída (16/32 A) y sección elegida con margen.
- Recorrido corto, canalización cerrada y sin pellizcos.
- Borneras limpias, punteras donde aplica y apriete verificado.
- Protecciones (diferencial + térmico) acordes y rótulo del circuito.
- Prueba con carga: sin olor a calentamiento ni disparos injustificados.
Truco sencillo: si el enchufe queda lejos del tablero, reviso de nuevo la sección con la tabla y evalúo acercar la toma para evitar caídas de tensión y costos innecesarios.
Alternativas si tu hogar es monofásico (y cuándo son suficientes)
Circuito dedicado 220 V: la opción más simple cuando el equipo lo permite
En muchas casas no necesitas 400 V. Si el equipo tiene versión monofásica, resuelvo con un circuito dedicado 220 V: térmico propio, diferencial que lo cubra y cable con sección acorde al recorrido. Así evitas adaptaciones raras y mantienes la instalación fácil de revisar.
- Qué protege cada elemento (en simple).
- Partes del tablero para ubicar espacio/riel/barras.
- Elegir sección de cable sin quedarse corto.
Consejo: para horno, termo o AC, el circuito dedicado evita disparos en otros ambientes y deja todo rotulado para futuros mantenimientos.
Equipos monofásicos equivalentes (cuando la trifásica no compensa)
Hoy hay motores y hornos monofásicos muy capaces. Si tu uso es ocasional o “semi pro”, suele convenir comprar el modelo 220 V. Revisa: potencia nominal/pico, tipo de ficha y longitud de cable para ubicar bien la toma.
- Tipos de enchufe por país (compatibilidad práctica).
Truco de taller en casa: si el arranque es pesado, valen los equipos con arranque suave (soft-start) en monofásico; reducen el golpe de corriente.
“¿Y si convierto un motor trifásico a monofásico?”
Existen variadores/convertidores, pero no son plug-and-play: puede cambiar el par disponible, el rendimiento y la seguridad. Se evalúa caso a caso y, si aplica, se regulariza la modificación (ver normativa local). Para entender el paso administrativo:
Gestión de cargas y orden: menos problemas, más vida útil
Si te quedas en monofásico, cuida no sobrecargar una sola toma con “T” eternas. Suma puntos donde usas y canaliza limpio cuando va a la vista.
¿Cuándo sí dar el salto a trifásico?
- Equipo exclusivamente 400 V y uso intensivo.
- Distancia corta al tablero y posibilidad de circuito dedicado bien protegido.
- Disponibilidad de presupuesto para tomas IEC 60309 (16/32 A), protecciones y regularización si corresponde (ver enlace a SEC más arriba).
Trámite y regularización: cuándo implica gestión con la distribuidora
¿Cuándo hay que hablar con la distribuidora?
- No tienes suministro trifásico y el equipo exige 400 V (3P+N+T).
- Tu tablero o acometida no soportan la potencia/corriente requerida (p. ej., 32 A trifásico) y hay que adecuar protecciones y conductores.
- El medidor/empalme existente es monofásico y se requiere medidor trifásico.
(ver normativa local)
En estos casos, primero dimensiono circuito dedicado, verifico trayecto y protecciones; luego se gestiona el cambio de suministro con la distribuidora y se documenta para regularización.
Pasos prácticos (en simple)
- Evaluación técnica en casa: placa del equipo (16/32 A), recorrido, sección estimada y grado IP de la toma.
- Referencias útiles:
• Sección de cable.
• IP por ambiente.
- Referencias útiles:
- Adecuaciones internas: espacio en tablero, diferencial + magnetotérmico acordes y canalización limpia.
- Solicitud a la distribuidora: cambio a suministro trifásico y, si corresponde, medidor y empalme. Te pedirán datos de potencia y, a veces, fotos del tablero/ubicación. (ver normativa local)
- Ejecución y pruebas: instalado el medidor trifásico, conecto la toma 3P+N+T y pruebo con carga real.
- Regularización: se sube la evidencia del trabajo y se obtiene el certificado correspondiente.
Qué fotos/documentos aceleran todo
- Tablero abierto (se vea diferencial/térmicos/riel DIN) y rótulo legible.
- Ubicación propuesta de la toma trifásica (contexto de cocina/taller/exterior).
- Antes/después de canalizaciones y de la toma instalada (primer plano y plano general).
Alternativa si la distribuidora demora
- Valorar equipo monofásico equivalente con circuito dedicado 220 V bien dimensionado; en usos ocasionales suele ser suficiente.
• Guía de enchufes por país (compatibilidad práctica).
Checklist de compra e instalación (1 minuto)
Lo que pides al proveedor (compra)
- Toma/clavija IEC 60309 roja 3P+N+T (400 V) en 16 A o 32 A (según placa del equipo).
- Grado IP según entorno: IP44 (interior seco), IP54 (salpicaduras), IP65/IP67 (exposición).
Guía rápida de IP. - Accesorios: caja/base compatible, tapa, prensaestopas y, si va a la vista, canaleta y esquineros.
Canaletas prácticas.
Lo que verifico en instalación
- Circuito dedicado desde el tablero con magnetotérmico acorde (16 A/32 A) y diferencial que lo cubra.
Qué protege cada uno. - Sección del cable según corriente + recorrido (con margen).
Conversión AWG↔mm². - Recorrido corto y claro, sin pellizcos; terminaciones con punteras cuando aplique y apriete verificado.
- Ubicación accesible (altura cómoda, libre de chorros directos) y rotulado del circuito en el tablero.
Partes del tablero para orientarte.
Pruebas antes de usar
- TEST del diferencial (dispara y rearma).
- Encendido con carga: sin olor a calentamiento ni disparos injustificados.
- Tapa y cierre firmes; IP intacto.
Preguntas rápidas frecuentes
No. Monofásico y trifásico no son lo mismo. Si tu equipo exige 3P+N+T 400 V, necesita circuito dedicado y protecciones acordes. Alternativas monofásicas: valóralas antes de pedir 400 V.
En vivienda casi siempre 3P+N+T (neutro requerido por muchos equipos). 3P+T se usa en cargas específicas sin neutro; confirma en la placa del equipo.
Si hoy tu casa es monofásica, sí: hay que gestionar suministro trifásico con la distribuidora y regularizar la modificación (ver normativa local). Paso a paso del trámite.
Depende del entorno: IP44 interior seco, IP54 con salpicaduras, IP65/67 si hay polvo/agua frecuentes o exterior. Guía por ambiente.
Mensual. Pulsa TEST: debe disparar y rearmar bien. Si falla, detén el uso y revisa. Qué protege cada dispositivo (en simple).
No es buena idea. Dejo circuito dedicado con su magnetotérmico y diferencial acordes, rotulado en el tablero:
Partes del tablero para orientarte.
La decido por corriente + recorrido, dejando margen. Si dudas entre dos secciones, sube un escalón. Referencia rápida AWG↔mm².
Sí, con canaleta de buena calidad, tapas y esquineros, recorrido corto y limpio:
Cuándo y cómo usar canaletas.
