Interruptor doble: controla dos luces desde el mismo punto

Soy Stevenson, electricista con más de 10 años de experiencia (ex capataz; Salesianos Don Bosco). Esta guía se centra en el interruptor doble clásico para dos luces independientes. No cubre conmutación de pasillo ni bases de tomacorriente (temas tratados en otras guías). Valida siempre con normativa local antes de intervenir.

  • Specifications: 15 Amp, 120V-277V (AC), two single pole rocker light switch; 1-year warranty
  • Design: Dual decorator style light switch features two smooth ON and OFF paddles with very good tactical feedback that p…
  • Application: Suitable for residential applications in Homes where multiple lights, fans, garbage disposals, heaters or o…

Qué es un interruptor doble y cuándo conviene

Un interruptor doble integra dos teclas en un solo cuerpo para accionar dos circuitos de iluminación por separado. La fase llega al mecanismo y se reparte con un puente a ambas teclas; cada tecla envía su retorno (retorno 1 y retorno 2) hacia su luminaria. El neutro y la tierra se gestionan en la caja de paso, no en el interruptor.

Cuándo sí conviene (casos típicos)

  • Baño: luz de techo + luz de espejo.
  • Dormitorio: plafón central + apliqué de lectura.
  • Living/Comedor: luz general + focos de apoyo.
  • Pasillo/Hall: luz principal + vitrina/ambiente.

Doble vs dos simples (decisión rápida)

  • Elige interruptor doble cuando falta espacio en pared y quieres un frente limpio.
  • Prefiere dos simples si los recorridos de cable van por trayectos distintos o buscas funciones diferentes (p. ej., dimmer + on/off).

Para no confundir

  • No es conmutación de pasillo (encender la misma luz desde dos lugares).
  • No controla tomas.
  • No “aumenta potencia”: solo separa el control de dos retornos.

Recursos internos útiles mientras avanzas

Componentes y compatibilidades (caja 2×4, bastidor y placa doble)

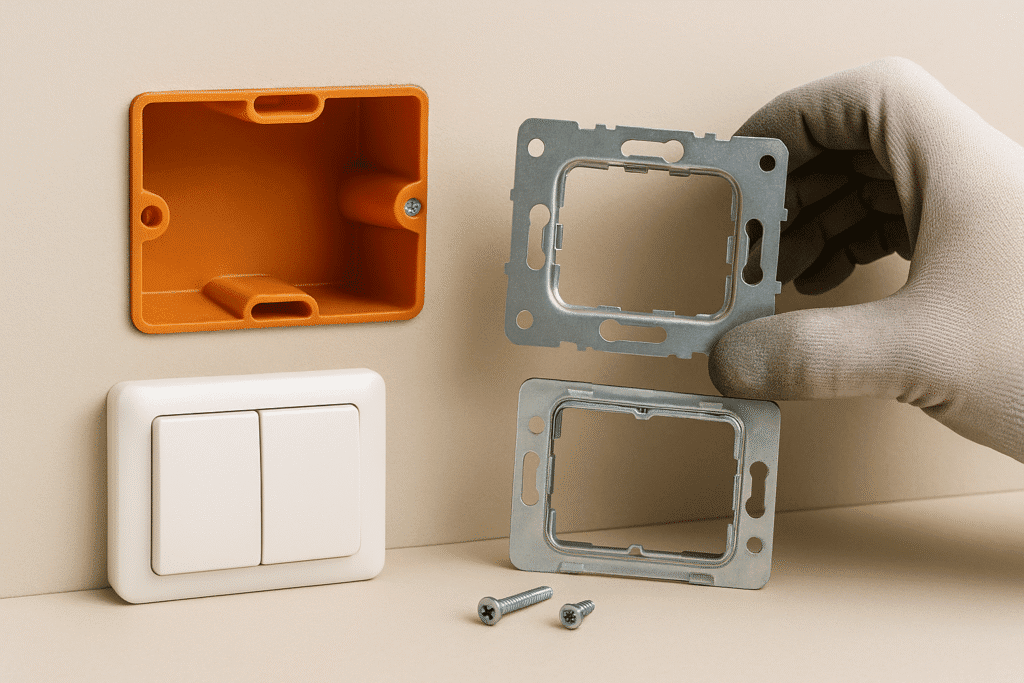

Componentes y compatibilidades (caja 2×4, bastidor y placa doble)

Para que el interruptor doble quede firme y seguro, asegúrate de que caja, bastidor y placa sean compatibles y de la misma serie.

Caja 2×4 (empotrada)

  • Formato: 2×4 estándar para dos teclas en un solo conjunto.
  • Profundidad: si llevarás fase + puente + dos retornos, prefiere caja profunda para que los conductores no queden forzados.
  • Fijación: atornilla el mecanismo a la caja, no al muro; el borde debe quedar a ras del enlucido para que la placa asiente bien.
  • Entradas limpias: conduce los cables desde la caja de paso sin empalmes sueltos dentro del mecanismo.
  • Si dudas entre empotrar o ir sobre superficie, revisa ventajas y límites aquí:
    Enchufes empotrados vs sobrepuestos: cuál elegir y por qué.

Bastidor y placa doble (misma serie)

  • Compatibilidad: usa bastidor y placa de la misma serie/marca del mecanismo; evita mezclas (mal encaje/holguras).
  • A plomo: aprieta el bastidor nivelado; un bastidor torcido hace que la placa “baile” y pueda morder cables.
  • Cierre limpio: coloca la placa al final y comprueba que no pinche conductores ni apoye sobre tornillos.
  • Si necesitas repasar compatibilidades entre series:
    Bases, bastidores y placas: compatibilidades entre marcas y medidas.

Conductores que intervienen (visión general)

  • Fase (L) de alimentación que entra al mecanismo.
  • Puente de fase que alimenta la segunda tecla.
  • Retorno 1 hacia la luz A y Retorno 2 hacia la luz B.
  • Neutro (N) y tierra (PE) no pasan por el interruptor: se gestionan en caja de registro. (Ver normativa local).

Altura y alineación (orientativo)

  • Alinea con la familia de mecanismos del ambiente. En pasillos y zonas de uso general, 90–110 cm (al centro) suele ser cómodo.
  • Mantén la misma cota para todos los frentes del paño y verifica con nivel antes de fijar el bastidor.

Checklist previo al montaje

  • Caja 2×4 profunda si hay varios conductores; borde a ras del muro.
  • Bastidor y placa de la misma serie; prueba “en seco” el encaje.
  • Ruta de cables clara desde la caja de paso: L + puente + R1 + R2 (sin empalmes sueltos).
  • Conductores con curvas suaves, sin cobre a la vista y sin quedar mordidos al cerrar.
  • Frente nivelado, sin holguras ni tornillos que estorben.

Cuando termines, rotula el circuito en el tablero; te ahorra tiempo en mantenimientos:
Identificar y rotular circuitos del tablero (método simple para tu hogar).

Esquema básico: fase común, puente y retornos 1–2

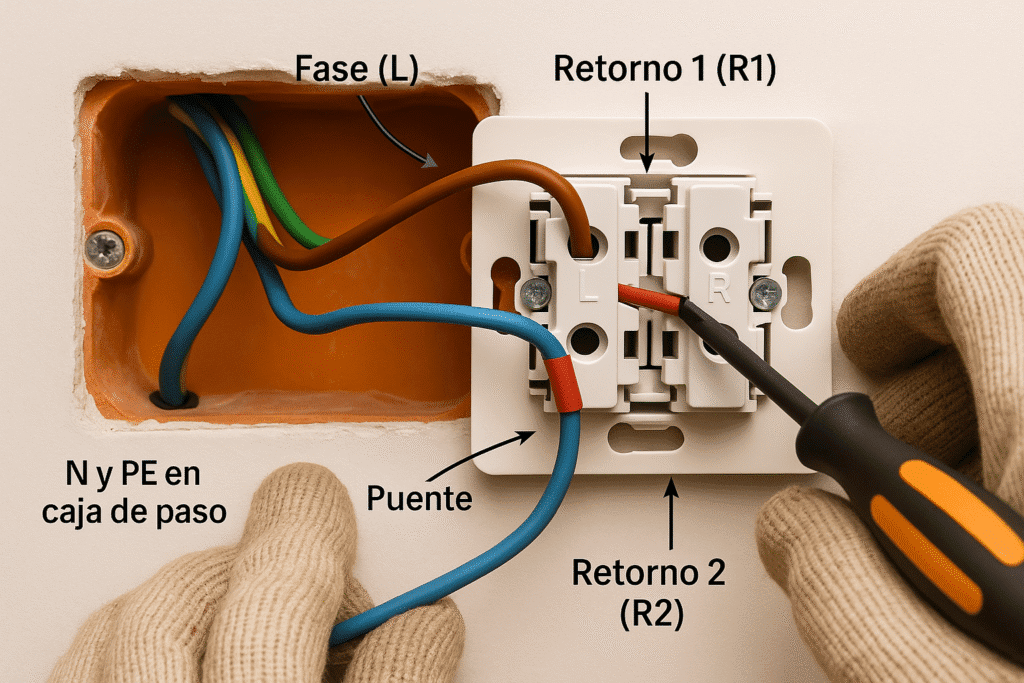

Esquema básico: fase común, puente y retornos 1–2

La lógica del interruptor doble es sencilla: una fase común (L) que alimenta las dos teclas mediante un puente, y dos retornos que van a sus respectivas luminarias (R1 y R2). El neutro (N) y la tierra (PE) se conectan en la caja de registro, no pasan por el interruptor (ver normativa local).

Conexiones que intervienen (resumen claro)

  • L (fase de alimentación): entra al borne común de la primera tecla.
  • Puente de fase: cable corto que lleva L a la segunda tecla.
  • R1: sale de la tecla 1 hacia la luz A.
  • R2: sale de la tecla 2 hacia la luz B.
  • N (neutro) y PE (tierra): se empalman en caja de paso hacia ambas luminarias (no al interruptor).

Diagrama etiquetado (vista conceptual)

   Caja de paso / registro                          Interruptor doble (2 teclas)
 ┌───────────────────────────┐                      ┌───────────┬───────────┐
 │  L  ────────────────────────────────┐            │  Tecla 1  │  Tecla 2  │
 │  N  ──────┬───────────┬─────────────┴──── R1 ───▶│  R1 (A)   │           │
 │           │           │                           │           │           │
 │  PE ──────┴───────────┴─────────────── R2 ───────▶│           │  R2 (B)   │
 │                                               ▲   └─────┬─────┴─────┬────┘
 │  N → Lámpara A        N → Lámpara B           │         │           │
 │  PE → Lámpara A       PE → Lámpara B          │       L (común)  Puente L
 └───────────────────────────┘                   (fase)    (entra)   (une teclas)

Clave: el puente asegura que ambas teclas reciban fase. Cada retorno lleva la fase desde su tecla a su lámpara. El neutro y la tierra nunca se conectan a las teclas: van directos por la caja de paso a cada luminaria.

Verificaciones antes de cerrar la placa

  • Continuidad y orden: L entra al común; el puente realmente une las dos teclas; R1 y R2 van a sus luces correctas.
  • Pelado y apriete: sin cobre a la vista y bornes firmes (evita falsos contactos).
  • Holgura limpia: curvas suaves dentro de la caja 2×4; nada mordido por el bastidor/placa.
  • Prueba funcional: energiza y verifica que cada tecla enciende solo su luz; no debe haber zumbidos ni calentamiento.

Errores que debes evitar (muy comunes)

  • Meter el neutro (N) en el interruptor. El interruptor corta fase, no neutro.
  • Olvidar el puente de fase. Resultado: una tecla no enciende nada.
  • Cruzar R1 y R2 (lámparas invertidas respecto a las teclas).
  • Mezclar calibres o apretar sobre aislación: genera calor y fallas.
  • Bastidor torcido: la placa “baila” y puede pinchar cables.

Apoyos internos (lectura útil mientras avanzas)

Instalación segura (visión general, sin “paso a paso”)

La seguridad manda: corta la energía en el tablero y verifica ausencia de tensión antes de tocar conductores. El interruptor corta fase (L), nunca el neutro (N). Valida siempre con normativa local.

Reglas clave (orden recomendado)

  1. Bloqueo y verificación
    • Baja el interruptor del circuito en el tablero.
    • Verifica con detector sin contacto en la caja 2×4.
    • Rotula el circuito para futuras intervenciones.
      → Cómo identificar y rotular.
      → Recuerda probar el diferencial con el botón TEST de forma periódica.
  2. Presentación “en seco” y nivelado
  3. Cableado correcto dentro del mecanismo
    • L (fase) al común de la primera tecla.
    • Puente de L hacia la segunda tecla (misma sección que la alimentación).
    • R1 a luz A y R2 a luz B.
    • N y PE permanecen en caja de paso (no van al interruptor).
    • Pelado justo, sin cobre a la vista y apriete firme según fabricante.
  4. Orden y holgura
    • Curvas suaves; ningún conductor debe quedar mordido por bastidor/placa.
    • Evita mezclar calibres en un mismo borne; si el cable es flexible, usa punteras.
  5. Prueba funcional y cierre
    • Energiza y verifica que cada tecla encienda solo su luz.
    • Revisa que no haya zumbidos ni calentamiento tras unos minutos.
    • Cierra la placa; confirma que asiente al ras y sin holguras.

Mini-checklist (60 segundos)

  • Tensión cortada y verificada.
  • Bastidor a plomo; placa encaja sin pinchar.
  • L al común + puente hecho; R1/R2 identificados.
  • N/PE en caja de paso (no en el interruptor).
  • Pelado justo, apriete firme; sin cobre visible.
  • Curvas suaves; nada mordido.
  • Prueba: cada tecla → su luz; sin calor/ruidos.

Síntomas típicos y solución rápida

SíntomaCausa probableQué revisar
Una tecla no enciende nadaFalta el puente o L mal conectadaVerifica L al común y puente a segunda tecla
Ambas teclas encienden la misma luzR1/R2 cruzadosReasigna retornos en sus bornes correctos
Luz parpadea o zumbidoBorne flojo o pelado excesivoReaprieta y corrige pelado (sin cobre visible)
Salta protección al accionarCortocircuito por cable mordidoAbre, revisa mordidas/aislación y orden de conductores

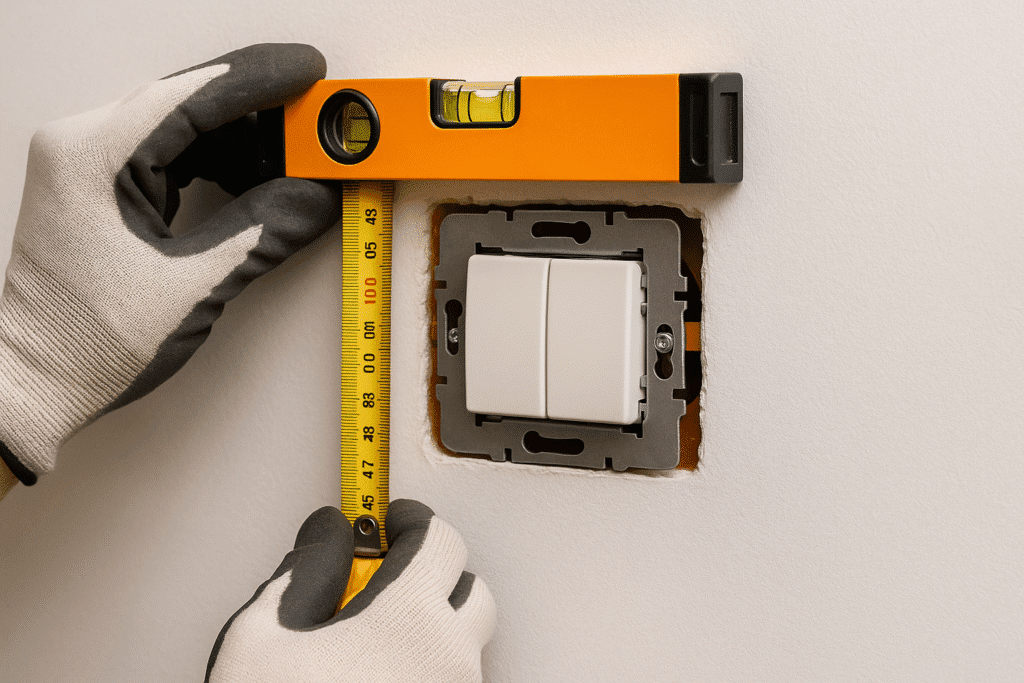

Altura y acabado (detalle práctico)

Altura orientativa: deja el centro del interruptor entre 90 y 110 cm sobre piso terminado. Mantén la misma cota para todos los mecanismos del paño (alineación horizontal). Ajusta según proyecto y normativa local.

Ubicación respecto a puertas y muebles

  • Distancia lateral a marco de puerta: 10–20 cm para un acceso cómodo al entrar.
  • Evita rincones donde la placa quede tapada por muebles o hojas de puerta.
  • Si convive con otros frentes (toma, timbre, termostato), respeta una retícula clara y alturas coherentes.

Acabado que se nota (y dura)

  • Caja 2×4 a ras del enlucido; si quedó al fondo, usa aros/extensores para que la placa asiente sin huecos.
  • Bastidor a plomo (nivel burbuja antes de apretar) y tornillos parejos: la placa no debe “bailar”.
  • Curvas suaves de conductores detrás del mecanismo: nada mordido al cerrar.
  • Placa limpia y sin holguras: que no presione tornillos ni pellizque cables.

Combinaciones habituales

Mini-checklist de entrega

  • Centro entre 90–110 cm y alineado con el resto.
  • Caja a ras, sin “cráter” ni rebabas.
  • Bastidor nivelado; placa al ras y sin holguras.
  • Conductores sin cobre a la vista y sin quedar mordidos.
  • Funcionamiento: cada tecla → su luz; sin zumbidos ni calentamiento.
    Rotulado en tablero (identifica el circuito).

Errores frecuentes y cómo evitarlos

Error típicoPor qué ocurreRiesgoSolución rápida
Olvidar el puente de fase (L)Solo conectas L al común de una teclaUna tecla no enciende nadaAñade puente de L a la segunda tecla (misma sección que la alimentación)
Cruzar retornos (R1/R2)Falta de identificación al cablearTeclas “invertidas” respecto a las lucesMarca cables antes de cerrar y reubica R1/R2 en su borne correcto
Meter el neutro (N) al interruptorConfusión de funcionesDisparos, riesgo y fallasEl interruptor corta fase. Lleva N en caja de paso directo a luminarias
Aprete flojo o cobre a la vistaPelado excesivo o tornillos mal ajustadosCalentamiento, zumbidos y falsos contactosRehace el pelado (longitud justa) y aprieta firme; nada de cobre visible
Bastidor torcido / placa que “baila”Fijación sin nivel o caja mal asentadaMuerde cables, mal contacto y mal acabadoNivelar el bastidor y verificar encaje de placa (misma serie).
Cables forzados por falta de profundidadCaja 2×4 somera y exceso de conductoresAislación dañada, cortos al cerrarUsar caja profunda y ordenar curvas; si va a la vista, evalúa superficie.
Mezclar series/marcas (placa/bastidor)Piezas no compatiblesHolguras y mal cierreMantén misma serie para mecanismo, bastidor y placa.
No cortar tensión / no verificarOmisión de procedimientoChoque eléctricoBajar el interruptor del circuito y verificar ausencia de tensión; rota el circuito.

Señales de alerta (detente y revisa)

  • Zumbido al accionar → borne flojo o cobre a la vista.
  • Calor en la placa tras unos minutos → reapriete y revisa pelados.
  • Disparo inmediato → posible cruce o conductor mordido por el bastidor.

Checklist express (antes de cerrar la placa)

  • L al común + puente a la segunda tecla.
  • R1 y R2 identificados y en su tecla correspondiente.
  • N y PE en caja de paso, no en el interruptor.
  • Pelado justo, sin cobre a la vista; apriete firme.
  • Curvas suaves; nada mordido por bastidor/placa.
  • Frente nivelado y encaje de la misma serie.

Prueba funcional

  1. Energiza y acciona cada tecla: cada una debe encender solo su luz.
  2. Mantén encendidas 5–10 min: sin olor ni calor en la placa.
  3. Si algo falla, corta tensión, corrige y prueba de nuevo.

Preguntas frecuentes

¿El interruptor doble sirve para encender la misma luz desde dos lugares?

No. Eso es conmutación de pasillo (otro sistema). El doble controla dos luces distintas desde un punto.

¿Puedo mezclar un dimmer con un interruptor simple en el mismo frente?

Solo si la serie del fabricante lo permite (módulos compatibles). Si no, usa módulos separados.

¿Dónde va el neutro (N) y la tierra (PE)?

En la caja de paso/registro hacia cada luminaria. El interruptor solo corta fase (L).

¿Qué pasa si me falta espacio en la caja 2×4?

Usa caja profunda y ordena conductores con curvas suaves. Si va a la vista, evalúa superficie (canaleta/caja externa).

¿Puedo controlar una toma y una luz con el mismo doble?

No. El doble es para iluminación. No mezcles toma con interruptor en el mismo mecanismo.

¿Cuál es la altura recomendada para colocar el doble?

Como referencia, 90–110 cm (al centro), alineado con el resto de mecanismos del ambiente (ajusta según tu proyecto y normativa local).
