Rotular correctamente los circuitos del tablero hace que tu casa sea más segura y fácil de mantener. Con un método ordenado podrás saber qué interruptor alimenta cada ambiente o equipo, reducir tiempos de respuesta en una emergencia y evitar confusiones cuando necesites cortar la energía para trabajar con seguridad. Esta guía propone un flujo sencillo y doméstico, pensado para que cualquier persona pueda identificar, anotar y etiquetar sin instrumental complejo, apoyándose en una planilla de registro clara y en hábitos de revisión periódica.

Por qué rotular el tablero: seguridad, orden y tiempo de respuesta

Beneficios en emergencias y mantenimiento

• Localización rápida del circuito correcto ante un corte, una fuga o un desperfecto.
• Menos errores al trabajar: reduces la posibilidad de bajar el interruptor equivocado.
• Mantenimiento más simple: al tener cada línea identificada, planificas revisiones y reparaciones por zonas.
• Comunicación clara para toda la familia: cualquiera puede actuar con instrucciones visibles.

Uso del corte general para trabajar con seguridad

Antes de rotular, verifica que puedas interrumpir el suministro de forma global desde el corte general. Tener claro su ubicación y funcionamiento te permite preparar el tablero con calma, sin tensión en los circuitos que vas a identificar. Asegura manos secas, buena iluminación, espacio despejado frente al tablero y evita manipular partes internas no destinadas al usuario. Cuando termines de registrar un tramo, vuelve a energizar y comprueba que lo anotado coincide con la realidad.

Antes de empezar: orden y condiciones del tablero

Tapas completas, ventilación y acceso

Trabaja solo con el frente del tablero cerrado y con todas sus tapas completas. Las tapas faltantes dejan partes energizadas expuestas y aumentan el riesgo de contacto accidental; si falta alguna, corrígela antes de avanzar.

El tablero debe estar bien ventilado y accesible. Si está dentro de un clóset o mueble, asegúrate de que no haya obstáculos, que puedas abrir la puerta por completo y que exista ventilación suficiente para disipar calor.

Checklist rápido:

• Espacio despejado frente al tablero y buena iluminación.
• Tapas y tornillos en su lugar.
• Acceso cómodo para subir/bajar interruptores sin forzar posturas.
• Nada de humedad cercana ni objetos metálicos sueltos.

Señales de alarma (calor, olor a plástico, chispas)

Detén el trabajo y no continúes si notas cualquiera de estas señales:

• Olor a plástico o aislante recalentado.
• Calor anómalo al tacto en el frente del tablero.
• Chispas o ruidos extraños al accionar interruptores.

En estos casos, corta la energía desde el corte general y prioriza una revisión técnica. Guía para actuar con seguridad.

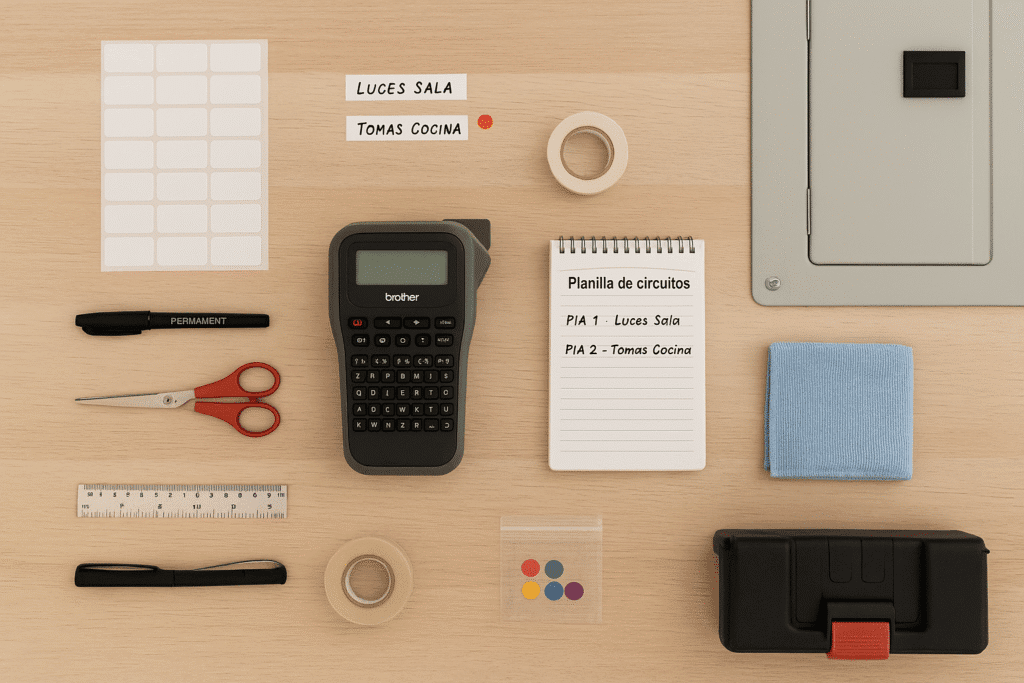

Materiales y herramientas para rotular (opcionales y económicos)

Opción sin rotuladora (papel laminado/marker)

• Materiales básicos: papel o etiquetas autoadhesivas, marcador indeleble de punta fina, cinta transparente o lámina para laminar, tijeras y regla.
• Legibilidad: escribe en mayúsculas, con alto contraste (negro sobre fondo claro) y un tamaño que se lea a 1–2 metros.
• Dónde colocar: en el frente del módulo o en la tapa del interruptor, sin tapar palancas, visores ni símbolos.
• Preparación de la superficie: limpia con paño seco; evita polvo o grasa para mejorar la adhesión.
• Nomenclatura simple: Ambiente + tipo de carga. Ejemplos: “Luces Dormitorio”, “Tomas Cocina”, “Lavadora”. Evita abreviaturas opacas.
• Durabilidad: lamina o protege con cinta transparente, y presiona los bordes para evitar que se despeguen.

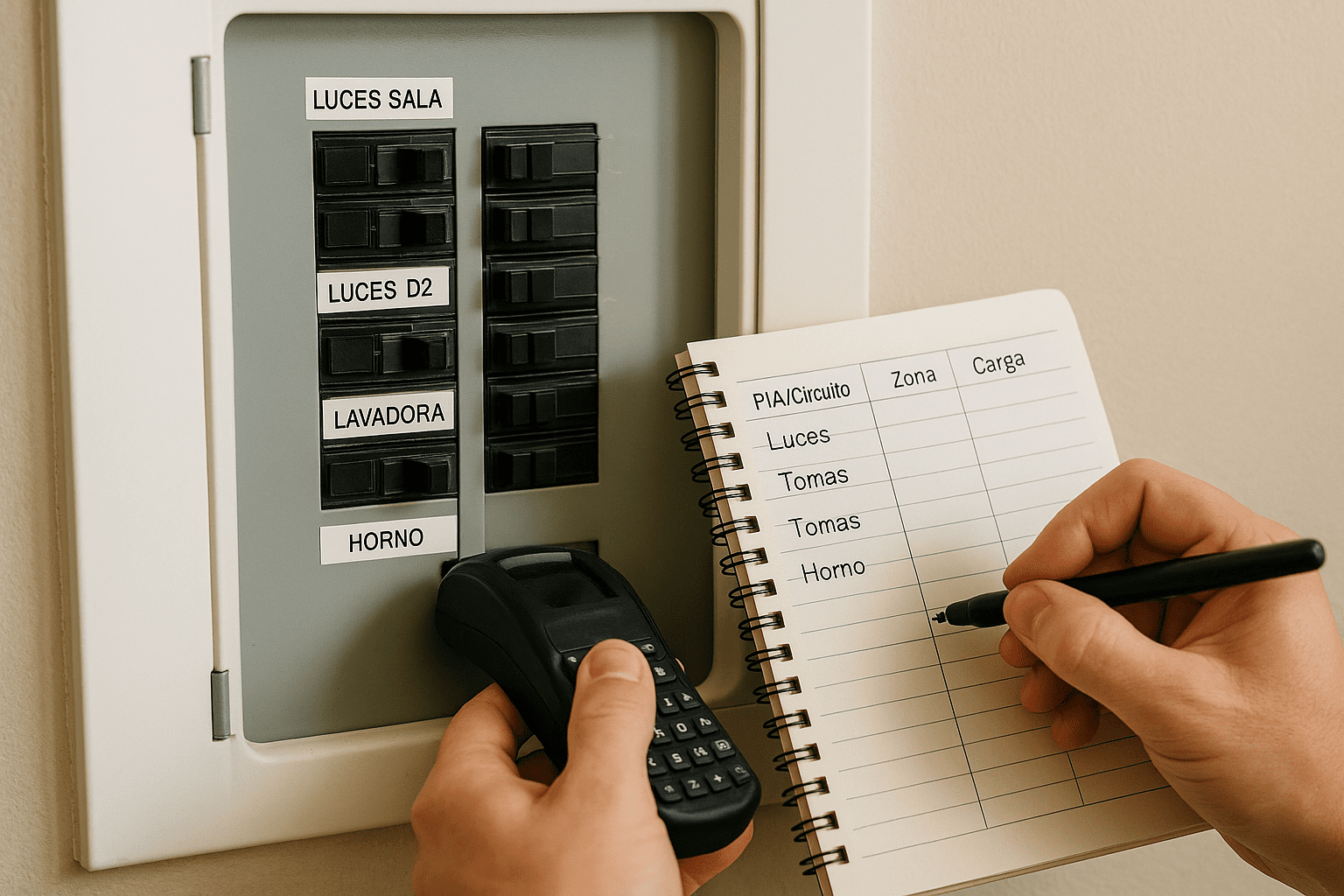

Opción con rotuladora doméstica

• Ventajas: mejor legibilidad y resistencia (cintas autoadhesivas durables).
• Configuración recomendada: cinta de 6–12 mm, texto en mayúsculas, margen corto y, si la función existe, impresión duplicada (una etiqueta para el módulo y otra para la planilla).
• Ubicación: pega recto y al ras del borde superior o inferior del módulo, sin cubrir indicadores.
• Mantenimiento: guarda una cinta de repuesto y actualiza etiquetas cuando cambie la instalación.

Comprobador de enchufes y trazador de circuitos (uso opcional)

• Comprobador de enchufes: útil para validar tomas y confirmar qué circuito alimenta una zona. Úsalo siguiendo el instructivo del fabricante y sin desmontar el tablero.
• Trazador de circuitos: ayuda a asociar tomas/zonas con su PIA cuando el mapeo manual no es concluyente. Requiere seguir el procedimiento del fabricante y trabajar con el frente del tablero cerrado.
• Checklist de seguridad: manos secas, área iluminada y despejada, no abrir la envolvente interna; si necesitas intervenir más allá del frente, usa el corte general y detén el trabajo si detectas olor a plástico, calor o chispas.

Nivel 1 — Mapeo sin instrumentos (con ayudante)

Apagar/encender y anotar: procedimiento por ambientes

1. Preparación
   • Asegura iluminación suficiente (linterna a mano).
   • Ten una lista de ambientes: sala, cocina, dormitorios, baño, pasillos, terraza, etc.
   • Mantén a una persona en el tablero y otra recorriendo la casa.
2. Método “uno por vez”
   • Baja un solo PIA (magnetotérmico) y deja los demás arriba.
   • El ayudante confirma qué se apagó (luces, tomas o equipos) y en qué ambiente.
   • Anota de inmediato el nombre del circuito y su zona afectada.
3. Confirma el tipo de carga
   • Si al bajar el PIA se apagan luces, regístralo como “Luces [Ambiente]”.
   • Si se desenergizan tomas, anótalo como “Tomas [Ambiente]”.
   • Si afecta un equipo dedicado (ej. lavadora), escribe el equipo.
4. Repite con todos los PIAs
   • Sube el PIA probado, baja el siguiente y repite el recorrido.
   • Cuando un PIA alimente zonas mixtas (parte de dos piezas), anótalo tal cual y márcalo para verificación posterior.
5. Reglas de seguridad básicas
   • No abras la envolvente interna del tablero.
   • Evita tocar partes metálicas y trabaja con manos secas.
   • Si detectas olor a plástico, calor o chispas, detén el trabajo y usa el corte general.

Ejemplo de registro rápido (en borrador)

• PIA 1 → Luces Sala
• PIA 2 → Tomas Cocina (mitad izquierda)
• PIA 3 → Lavadora
• PIA 4 → Luces Pasillo + Dormitorio 2 (verificar mixto)

Registro en planilla y verificación cruzada

1. Pasa el borrador a la planilla
   • Completa columnas: PIA/Circuito – Zona – Carga – Amperaje – Observaciones – Fecha.
   • Usa nombres claros y evita abreviaturas opacas.
2. Verificación cruzada
   • Repite la prueba al revés: estando en cada ambiente, pide bajar el PIA registrado para confirmar que corresponde.
   • Marca con ✔ los que coinciden y con “Revisar” los mixtos o dudosos.
3. Ajustes finales
   • Si un PIA alimenta dos áreas pequeñas, anótalo como mixto (“Tomas Pasillo + Hall”) y considera etiquetas dobles.
   • Si un ambiente queda dividido en dos PIAs (ej. mitad cocina), indícalo en Observaciones: “zona izquierda/enchufes pared norte”.
4. Listo para etiquetar
   • Una vez validada la planilla, elabora las etiquetas definitivas: mismo texto que en la planilla para mantener consistencia.
   • Coloca las etiquetas en el frente del módulo y, si lo deseas, una etiqueta maestra en la tapa con el mapa de circuitos.

Nivel 2 — Confirmación con comprobador de enchufes (opcional)

Identificar qué PIA corresponde a cada toma

1. Preparación
   • Mantén el frente del tablero cerrado y buena iluminación.
   • Verifica que el corte general esté en ON y que el área sea segura.
   • Ten a mano la planilla y un comprobador de enchufes (tester de tomas).
2. Procedimiento con ayudante
   • Enchufa el comprobador en la toma a verificar y observa su indicador (luces/patrón).
   • Pide al ayudante que, en el tablero, baje el PIA que crees que alimenta esa toma.
   • Confirma: si el indicador del comprobador se apaga, esa toma pertenece a ese PIA.
   • Anota en la planilla: PIA/Circuito – Zona – Carga – Observaciones – Fecha.
   • Repite con otras tomas del mismo ambiente para asegurarte de que todas dependen del mismo PIA.
3. Buenas prácticas
   • Marca con ✔ cuando la correspondencia sea clara.
   • Si el resultado no es concluyente, deja “Revisar” en Observaciones para volver a testear más tarde.
   • Evita usar alargadores o regletas durante la prueba para no confundir el recorrido.

Checklist rápido

• Frente del tablero cerrado
• Comprobador conectado
• Bajar/subir PIA mientras observas el indicador
• Registro inmediato en planilla

Validar zonas mixtas (tomas y luces)

1. Detectar mixtos
   • Si al bajar un PIA se apagan tomas de dos áreas distintas (ej. pasillo + hall) o una parte del ambiente, regístralo como mixto: “Tomas Pasillo + Hall” o “Tomas Cocina (mitad izquierda)”.
2. Separar por grupos
   • Verifica todas las tomas del ambiente con el comprobador.
   • Si algunas permanecen con tensión cuando bajas ese PIA, pertenecen a otro circuito: identifícalo y anótalo.
3. Coherencia con luces
   • Repite la comprobación en interruptores de luz (encender/apagar la lámpara mientras bajas el PIA correspondiente).
   • Si luces y tomas comparten PIA en zonas pequeñas, etiquétalo claramente: “Luces + Tomas Pasillo”.
4. Ajuste de planilla y etiquetas
   • Actualiza la planilla con las correspondencias reales.
   • Prepara etiquetas dobles cuando aplique (ej. un PIA que alimente dos zonas).
   • Mantén la misma nomenclatura en planilla y en las etiquetas del tablero.

Nivel 3 — Trazador de circuitos para casos “difíciles”

Cuándo usarlo y precauciones

Utiliza un trazador de circuitos cuando el mapeo manual y/o el comprobador de enchufes no son concluyentes, por ejemplo:

• Ambientes grandes o con tomas repartidas en dos PIAs.
• Viviendas con subtableros o reformas donde quedaron mezclas de líneas.
• Tomas que comparten canalización con otros ambientes y generan dudas.

Precauciones básicas

• Trabaja con el frente del tablero cerrado y el área despejada.
• Lee el manual del fabricante del trazador y sigue su secuencia (emisor en la toma / receptor en el tablero).
• No abras la envolvente interna ni manipules conductores.
• Si detectas olor a plástico, calor o chispas, detén la tarea y utiliza el corte general.

Procedimiento orientativo

1. Conecta el emisor del trazador en la toma o circuito a identificar.
2. En el tablero, pasa el receptor por el frente de los PIAs hasta ubicar el que marca máxima señal.
3. Confirma bajando/ subiendo ese PIA mientras observas la toma (o el equipo) asociado.
4. Repite en otras tomas del mismo ambiente para verificar si todas dependen del mismo PIA.

Consejos prácticos

• Mantén comunicación con tu ayudante (teléfono o voz) para sincronizar pruebas.
• Evita alargadores/regletas durante la trazabilidad.
• Si hay ruido eléctrico (cargadores, fuentes, drivers LED), desconéctalos para mejorar la lectura.

Cómo documentar hallazgos en la planilla

• Registra de inmediato en la planilla: PIA/Circuito – Zona – Carga – Amperaje – Observaciones – Fecha.
• Usa la columna Observaciones para anotar detalles como “mixto (mitad izquierda de cocina)” o “subtablero pasillo”.
• Mantén la nomenclatura idéntica entre planilla y etiquetas del tablero.
• Si el trazado revela que un ambiente depende de dos PIAs, crea etiquetas dobles (ej.: “Tomas Cocina A” y “Tomas Cocina B”) y deja claro en Observaciones qué área corresponde a cada una.
• Cuando cierres la sesión de trabajo, firma o iniciala en la planilla y anota la fecha de próxima revisión.

Planilla de registro: estructura y ejemplo relleno

Columnas sugeridas (PIA/Circuito, Zona, Carga, Amperaje, Observaciones, Fecha)

• PIA/Circuito: identificación del interruptor en el tablero (ej.: “Fila 1 – Módulo 3” o “PIA 3”).
• Zona: ambiente o sector abastecido (ej.: “Sala”, “Cocina”, “Dormitorio 2”).
• Carga: tipo principal alimentado (ej.: “Luces”, “Tomas”, “Lavadora”).
• Amperaje: valor según lo impreso en el propio PIA (copiar tal cual la etiqueta).
• Observaciones: notas útiles (mixto, mitad izquierda/derecha, subtablero, verificación pendiente).
• Fecha: día de la última verificación o actualización.

Descarga de plantilla (PDF/hoja editable)

Copia la tabla anterior en tu hoja preferida (Excel/Google Sheets) y guarda una versión PDF para imprimir y dejar en la tapa del tablero. Mantén la misma nomenclatura de la planilla en las etiquetas del frente de cada módulo; así, cualquiera en casa podrá ubicar rápido el circuito correcto.

Criterios de nomenclatura y ubicación de etiquetas

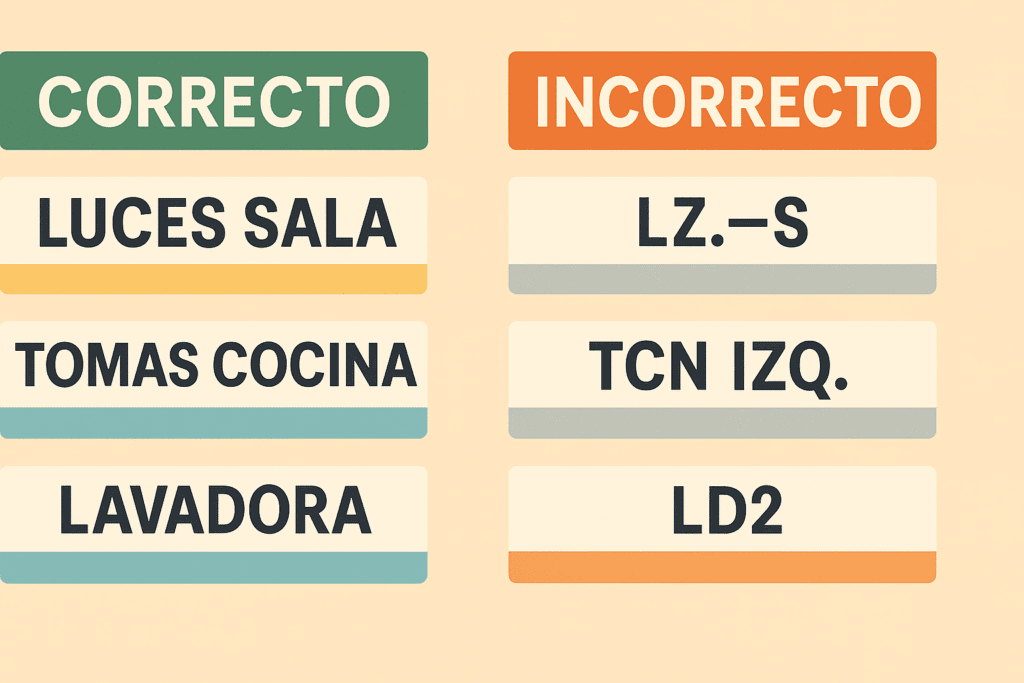

Evitar abreviaturas opacas y mantener legibilidad

• Formato recomendado:Ambiente + tipo de carga (y, si aplica, equipo dedicado).
  • Ejemplos: Luces Sala, Tomas Cocina, Lavadora, Horno.
• Claridad ante todo: evita abreviaturas confusas (“LZ D2”, “TCN IZQ”). Si necesitas acortar, hazlo consistente: “Dorm. 2”, “Pas.”, “Ter.”.
• Tipografía y tamaño: mayúsculas, alto contraste (negro sobre blanco o blanco sobre oscuro). Que se lea a 1–2 metros.
• Coherencia con la planilla: el texto de la etiqueta debe coincidir exactamente con la descripción en la planilla para no generar dudas.
• Etiquetas dobles cuando aplique: si un PIA alimenta dos zonas pequeñas, usa “Tomas Pasillo + Hall” o especifica mitades (“Tomas Cocina — mitad izquierda”).
• Actualización inmediata: cada modificación de circuitos debe reflejarse ese mismo día en etiqueta y planilla.

Código de colores (opcional) y ubicación en el frente del módulo

• Colores sugeridos (opcionales):
  • Luces: tono claro (ej. amarillo pálido).
  • Tomas: tono neutro (ej. gris claro).
  • Equipos dedicados: tono destacado (ej. azul).
  • Zonas húmedas/servicios: tono de alerta suave (ej. naranja).
  El color es solo apoyo visual; la leyenda escrita es obligatoria.
• Ubicación y alineación:
  • Pega la etiqueta en el frente del módulo o en la tapa del PIA, sin tapar indicadores ni el recorrido de la palanca.
  • Mantén misma posición y alineación en todos los módulos (arriba o abajo) para lectura rápida.
  • En tableros con doble fila, añade marcas maestras (“Fila 1”, “Fila 2”) y, si es útil, una leyenda general en el interior de la tapa con el mapa de circuitos.
• Durabilidad:
  • Superficie limpia y seca antes de pegar.
  • Presiona los bordes y, si usas papel, lamina o protege con cinta transparente.

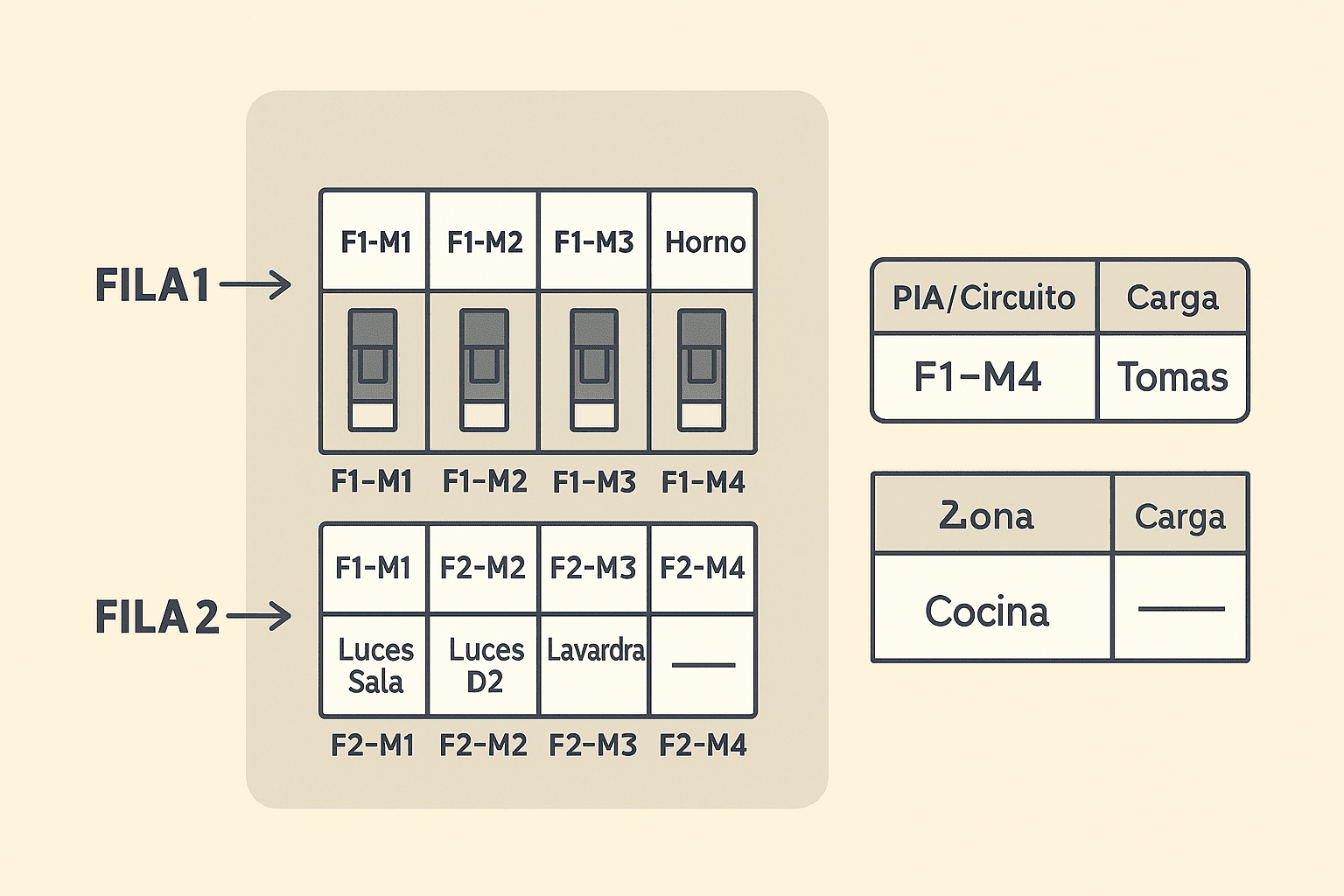

Orden del tablero y correspondencias

Numeración de filas/columnas y relación con la planilla

• Define un orden fijo de lectura para todo el tablero: de izquierda a derecha y de arriba hacia abajo.
• Asigna un código a cada módulo: por ejemplo, F1–M1 (Fila 1, Módulo 1), F1–M2, …, F2–M1, etc.
• Coloca un micro-rótulo (número pequeño) en el borde del módulo con su código y repítelo tal cual en la planilla en el campo “PIA/Circuito”.
• Si tu tablero tiene doble fila, rotula claramente “Fila 1 (superior)” y “Fila 2 (inferior)” en la tapa.
• Ejemplo de correspondencia
  • Etiqueta frontal: “Tomas Cocina — mitad izquierda” + micro-rótulo F1–M4.
  • Planilla (PIA/Circuito): F1–M4 | Zona: Cocina | Carga: Tomas | Observaciones: Mitad izquierda.
• En caso de subtablero, agrégale un prefijo: ST–Pasillo–F1–M3, y mantenlo igual en la planilla.

Etiquetas maestras por secciones (luces, tomas, cocina, climatización)

• Crea separadores visuales en la tapa interior o en una leyenda maestra para agrupar: Luces, Tomas, Equipos dedicados (Horno, Lavadora, Termo), Climatización, Exteriores.
• Mantén nombres consistentes entre etiquetas de módulos y la leyenda. Evita abreviaturas poco claras.
• Si usas código de colores (opcional), aplícalo a toda la sección: por ejemplo, todas las Luces con el mismo tono suave y todas las Tomas con otro.
• Para equipos dedicados, usa etiquetas exclusivas y visibles (ej.: “Horno”, “Lavadora”). Si un equipo está en un PIA doble, acláralo en Observaciones de la planilla.
• Cuando un PIA alimente dos zonas pequeñas, usa etiquetas dobles (ej.: “Luces Pasillo + Hall”) y anótalo igual en la planilla.
• Revisa que el orden físico de módulos guarde coherencia con la secuencia de la planilla; si no, añade una flecha o nota en la tapa indicando por dónde leer.

Verificación final y checklist de calidad

Repaso circuito por circuito

1. Recorre la vivienda con la planilla en mano.
2. Para cada PIA/Circuito, confirma que lo anotado coincide con lo que realmente se enciende/apaga en la zona indicada.
3. Verifica los mixtos: baja el PIA y comprueba que afecte exactamente las dos áreas declaradas. Si no, corrige la planilla y la etiqueta.
4. Revisa que los equipos dedicados (horno, lavadora, termo) estén claramente identificados y con texto idéntico en planilla y etiqueta.
5. Confirma la coherencia de códigos (F1–M1, F1–M2, etc.) entre el micro-rótulo del módulo y el campo “PIA/Circuito” de la planilla.
6. Comprueba la legibilidad de cada etiqueta a 1–2 metros y que ninguna tape visores o el recorrido de la palanca.

Checklist de calidad

• Texto de etiqueta = texto de planilla (coincidencia exacta).
• Códigos de módulo visibles (F1–M…, F2–M…).
• Etiquetas firmes y sin bordes despegados.
• Mixtos correctamente descritos (ej.: “mitad izquierda cocina”).
• Equipos dedicados con rótulo exclusivo.
• Leyenda/Mapa en la tapa (si lo usas) actualizado.
• Fechas de verificación completadas en la planilla.

Prueba rápida de coherencia con el corte general

1. Identifica el corte general y asegúrate de que todos en casa sepan dónde está y cómo accionarlo.
2. Con alguien observando una luz de referencia (ej.: lámpara del pasillo), opera el corte general: todo debe quedar sin tensión.
3. Rearma y confirma que las etiquetas y la planilla no requieren cambios tras esta verificación global.
   Guía útil sobre el uso seguro del corte general.

Mantenimiento y actualización de etiquetas

Cuándo revisar (tras reformas, cada 6–12 meses)

• Cada 6–12 meses: agenda una revisión visual de todas las etiquetas y de la planilla para confirmar que siguen siendo correctas y legibles.
• Tras cualquier cambio: si añades un circuito, mueves una toma o reformas un ambiente, actualiza de inmediato la etiqueta del módulo y la fila correspondiente en la planilla.
• Registra la fecha: anota la fecha de verificación en cada tarjeta o en el encabezado de la planilla para llevar historial.

Orden y limpieza del tablero

• Superficie limpia y seca: mejora la adherencia y la legibilidad de las etiquetas.
• Bordes firmes: si una etiqueta se despega, reemplázala; evita que queden esquinas levantadas.
• Tapa y tornillos en su sitio: conservar el tablero bien cerrado protege las etiquetas y reduce polvo.
• Rutina de cuidado: incorpora la rotulación a tu mantenimiento preventivo del tablero con una revisión rápida del estado general, ruidos u olores, y del acceso despejado. Guía práctica.

Preguntas frecuentes

¿Cómo etiquetar si varias zonas están en el mismo PIA?

Indícalo como mixto y nombra ambas áreas: “Tomas Pasillo + Hall” o “Luces Pasillo + Hall”. En la planilla, repite el mismo texto y agrega en Observaciones los detalles (“mitad izquierda de cocina”, “pared norte”, etc.).

¿Qué hago si no encuentro qué PIA alimenta una toma?

Sigue el flujo:

1. Nivel 1: bajar/subir un PIA a la vez con ayudante.
2. Nivel 2: usar comprobador de enchufes para confirmar la toma.
3. Nivel 3: si persiste la duda, usar trazador de circuitos.
   Ante cualquier anomalía, trabaja con el corte general identificado.

¿Puedo rotular si faltan tapas o el tablero está dentro de un mueble?

No hasta corregirlo. Las tapas faltantes exponen partes energizadas y los muebles pueden dificultar ventilación y acceso. Revísalo primero: tablero dentro de closet o mueble ventilación y accesibilidad segura.

¿Cómo nombro los equipos dedicados?

Usa el nombre del equipo sin abreviaturas: “Horno”, “Lavadora”, “Termo”. Si hay más de uno, añade ubicación: “Horno Cocina”, “Termo Bañ o Principal”.

¿Cada cuánto revisar las etiquetas?

Haz una revisión cada 6–12 meses y después de cualquier reforma. Si hay cambios, actualiza etiqueta y planilla el mismo día para mantener la coherencia.

También te puede interesar

• Dónde está el corte general de luz y cómo usarlo con seguridad.
• Tablero sin tapa o con tapas faltantes: peligros y corrección.
• Tablero dentro de clóset o mueble: ventilación y accesibilidad segura.
• Tablero eléctrico domiciliario: rotulación y mantenimiento preventivo.
• Tablero eléctrico caliente u olor a plástico: cómo actuar de forma segura.
