Decisión rápida (sin fórmulas): qué cable y qué largo te conviene en 2 minutos
Si estás armando un kit solar para casa, balcón o camping, lo más común es esto: quieres una extensión (10 m o 20 m), ves AWG/mm² en el listado… y terminas comprando “a ojo”. Yo lo resuelvo con un filtro rápido que me ha evitado muchas devoluciones.
10 m vs 20 m: lo primero que reviso antes de comprar
Yo me hago 3 preguntas, siempre en este orden:
- ¿Qué estás alargando exactamente?
- Extensión del panel hacia el controlador/power station (normalmente corrientes más “amigables”).
- Tramo batería → inversor (aquí se ponen serias las corrientes; si te equivocas, se nota rápido).
- ¿Tu sistema es 12V o 24V? (si hay batería de por medio)
No entro en cálculos aquí, solo en lógica: a 12V, el cable sufre más cuando se alarga (más corriente para la misma potencia). A 24V normalmente el sistema va más “desahogado”.
(Más adelante lo explico sin enredos). - ¿Tu objetivo es “comodidad” o “máximo rendimiento”?
- Si tu objetivo es comodidad (poner panel al sol y estación a la sombra), 10–20 m suele ser normal, pero hay que elegir el calibre con cariño.
- Si buscas máximo rendimiento, mientras más corto y mejor cable, mejor.
Consejo de terreno: en kits residenciales básicos, 10 m suele ser el “punto dulce” para ordenar el espacio. 20 m funciona muy bien cuando necesitas distancia real… pero es donde más se nota una mala elección de calibre o un conector mal hecho.
Síntomas reales de caída de voltaje (lo que veo en terreno)
Cuando un cable queda “justo” o el tramo está largo para lo que estás pidiendo, la caída de voltaje aparece como síntomas, no como fórmula.
Señales típicas:
- Carga más lenta de lo esperado (especialmente si antes cargaba mejor y solo cambiaste el cable).
- Potencia que sube y baja sin que haya cambiado el sol (a veces se ve como comportamiento “nervioso”).
- El sistema se protege o “recorta” cuando conectas más carga (en tramos de alta corriente, como batería→inversor).
- Conectores tibios/calientes o puntos que se calientan en uniones (esto ya es alerta: puede ser caída + mal contacto).
Desde mi experiencia, si algo se calienta en un conector, rara vez es “normal”. Normalmente es un mal crimpado, un conector incompatible/mezclado, humedad, o tensión mecánica en el cable.
Consejo de terreno: cómo evito “compré y no me sirvió” (check al recibir)
Esto lo hago apenas llega el pedido, antes de instalar definitivo:
- Reviso el largo real
Parece básico, pero pasa: algunos compradores reportan que un conductor llegó con menos longitud de la pedida. Si lo detectas al tiro, te ahorras desmontajes. - Manejo del cable (enrollado/rigidez)
Si viene muy enrollado, lo estiro y lo dejo “asentarse” un rato antes de instalar. En reseñas reales, esta simple acción hace que la instalación sea más fácil y prolija. - Reviso conectores (sin herramientas raras)
- Debe “calzar” bien y hacer un cierre claro.
- Hago el “tirón suave”: si algo se suelta con un tironcito, no está bien.
- Si noto que queda exageradamente apretado o imposible de soltar, lo tomo como señal para revisar compatibilidad y no forzarlo.
- Evito el caos de los dos conductores
Muchas extensiones vienen con rojo y negro separados. Si los dejas sueltos, se enredan. Lo práctico: unirlos ordenados con bridas/cinta para que se manejen como un solo tramo. - Primera prueba “en simple”
Antes de pasarlo por canaletas o dejarlo fijo: pruebo con el sistema cargando y veo si el comportamiento es estable.
Seguridad básica: no desconectes conectores bajo carga, evita manipular con lluvia o manos húmedas, y si no tienes experiencia, trabaja con cuidado o pide ayuda (ver normativa local).

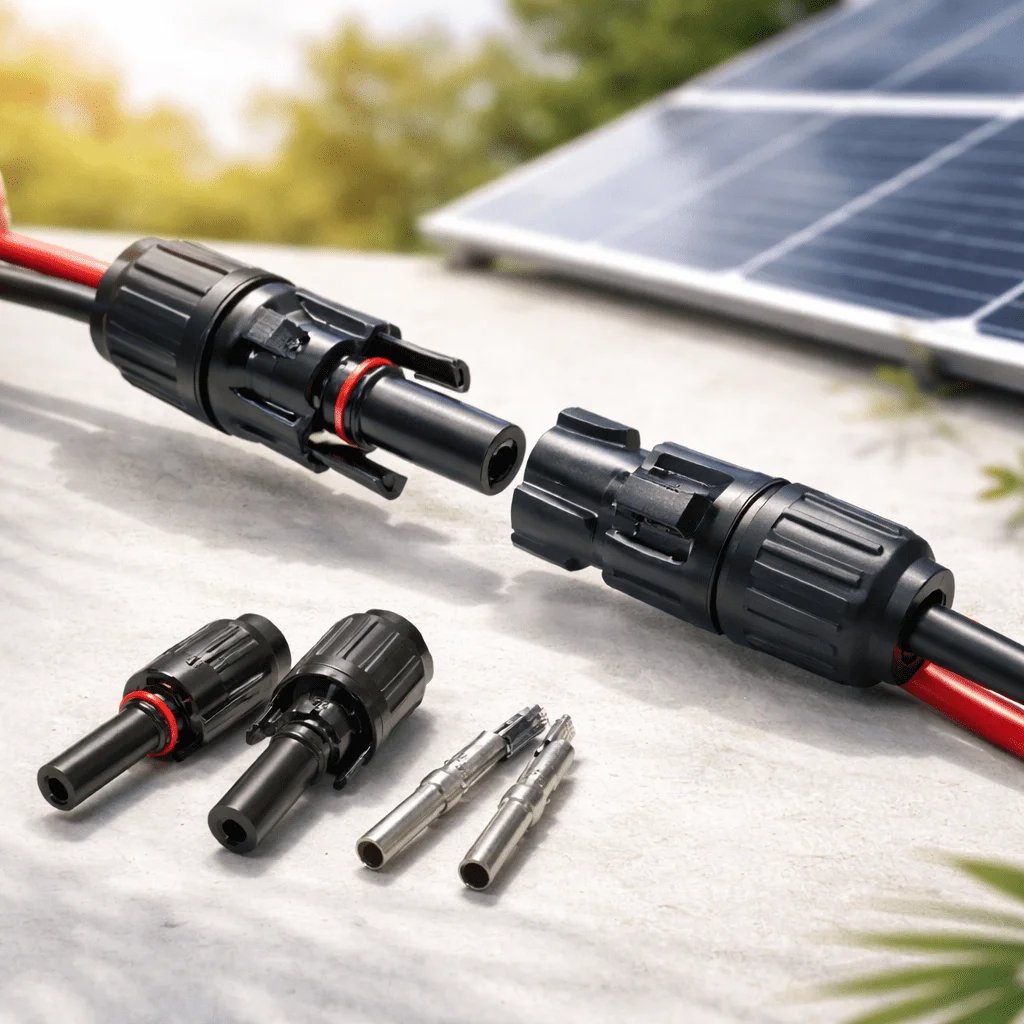

MC4 explicado en simple (qué es y por qué importa en kits residenciales)
Si hay un punto donde yo he visto fallas “tontas pero caras”, es aquí. El MC4 parece un conector simple… hasta que lo armas mal, lo mezclas con otra marca o lo dejas trabajando con tensión y humedad.
MC4: qué hace y qué NO hace (para evitar errores típicos)
Qué hace
- Es el conector estándar más común para unir paneles, extensiones y tramos fotovoltaicos de forma rápida y relativamente segura.
- Está pensado para exterior: encaja, sella y queda firme cuando está bien armado.
Qué NO hace
- No “arregla” un cable mal elegido: si el calibre es insuficiente para la distancia/corriente, igual tendrás caída de voltaje.
- No “perdona” un crimp malo: si el pin quedó flojo o con hebras rotas, el conector puede calentarse.
- No es “universal” en la vida real: aunque se llamen MC4, hay variaciones entre marcas y calidades.
Consejo de terreno: yo no confío en “se ve igual”. En conectores, “se ve igual” puede terminar en mal contacto, calor y problemas.
Compatibilidad: por qué evito mezclar conectores “parecidos”
En reseñas reales (y también en terreno), se repite una lección dura: mezclar conectores de distintos fabricantes puede terminar en conexiones que calzan “más o menos”, y ese “más o menos” es lo que genera:
- falsos contactos intermitentes,
- calentamiento,
- pérdidas de energía,
- y en casos extremos, conectores dañados.
Por eso mi regla práctica es simple:
- Si voy a rehacer o extender, homologo: misma marca/tipo de conector en ese tramo, y si hace falta, corto y reemplazo para que todo sea consistente.
- Si estoy reparando un cable, no intento “adaptar” con fuerza. Prefiero dejarlo bien hecho, aunque tome 10 minutos más.
Consejo de terreno: si una conexión MC4 queda demasiado dura, demasiado suelta o “rara”, no la dejes así. Revísala antes de que trabaje horas al sol.
Seguridad básica: cuándo NO desconectar un MC4 (ver normativa local)
Esto es clave y lo digo sin vueltas:
- No desconectes MC4 bajo carga.
Puede generar arco, dañar el conector y ser peligroso. - Evita manipular conectores con manos húmedas o bajo lluvia.
- Si vas a intervenir el cableado, hazlo con el sistema desenergizado (según tu configuración) y con calma.
- Si no estás seguro, mejor apoyo de un profesional (ver normativa local).
Consejo de terreno: gran parte de los conectores que veo “quemados” no fallaron por mala suerte, sino por desconexiones/aprietes hechos a la rápida, o por una unión que quedó trabajando con tensión mecánica.
AWG vs mm² sin enredos (equivalencias útiles para compra)
Esta parte confunde a cualquiera al principio porque ves dos “idiomas” distintos en el mismo producto: AWG (muy común en Amazon y fichas gringas) y mm² (muy común en cables solares y fichas más “industriales”). La buena noticia: no necesitas memorizar nada raro.
Qué significa AWG y qué significa mm²
- AWG (American Wire Gauge) es una escala donde mientras más pequeño es el número, más grueso es el cable.
Ejemplo: 10 AWG es más grueso que 12 AWG. - mm² es el área del conductor (la “sección” del cobre). Aquí es al revés: mientras más grande el número, más grueso es el cable.
Ejemplo: 6 mm² es más grueso que 4 mm².
Consejo de terreno: cuando estás comprando para extensiones largas, lo importante no es el nombre del sistema (AWG o mm²), sino que entiendas rápido si estás subiendo o bajando “grosor”.

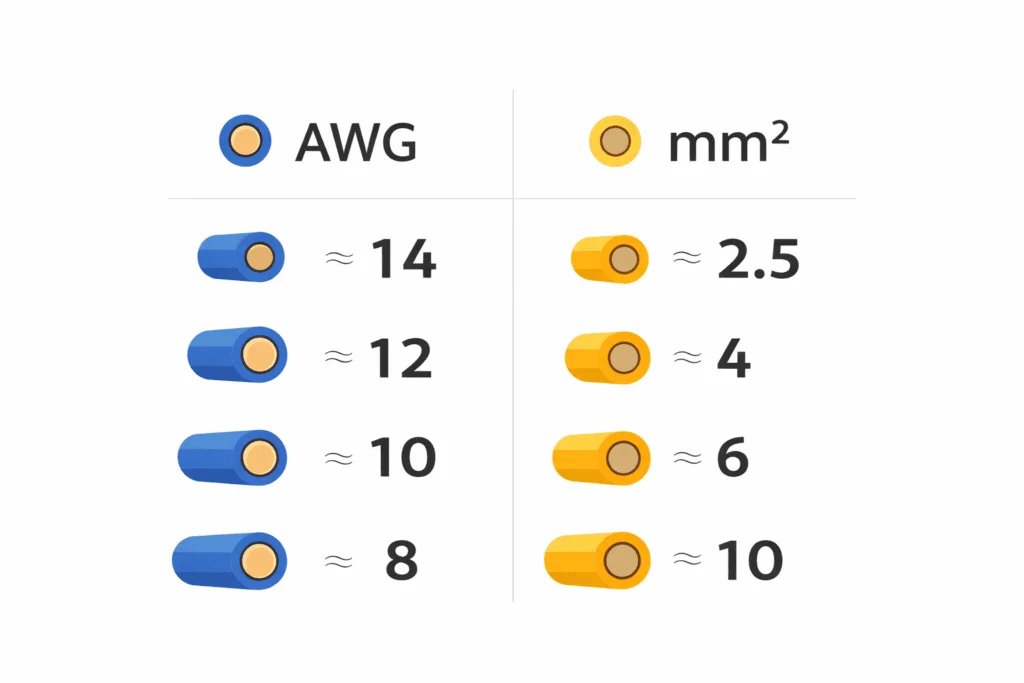

Tabla corta “de compra” (equivalencias útiles)
No hay una equivalencia perfecta al 100% entre AWG y mm² en todos los fabricantes, pero para compras y lectura de listados, estas equivalencias te sirven como referencia práctica:
- 14 AWG ≈ 2,5 mm²
- 12 AWG ≈ 4 mm²
- 10 AWG ≈ 6 mm²
- 8 AWG ≈ 10 mm²
Tip práctico: si ves un listado que dice “10 AWG (6 mm²)”, ya sabes que está hablando de un cable relativamente grueso para usos solares comunes.
Error típico leyendo listados (lo que confunde a la gente)
Estos son los tropiezos que más veo:
- Creer que “12 AWG” es más grueso que “10 AWG”
En AWG, es al revés. 10 es más grueso. - Confundir mm² con “milímetros”
No es el diámetro, es el área del conductor. Por eso no se compara “a ojo” mirando el cable. - Comprar por “se ve grueso”
Hay cables con aislamiento más gordo que parecen “premium”, pero el cobre real puede ser menos de lo que imaginas. Por eso prefiero mirar AWG/mm² declarado y, si viene el dato, que sea cobre de buena calidad. - Olvidar que la distancia manda
A 1–2 metros, casi todo “pasa piola”. A 10 m o 20 m, cualquier error de calibre se nota en carga lenta o pérdidas. - Pensar que el conector arregla el problema
Un MC4 bien puesto es importante, pero no reemplaza un cable bien dimensionado para la distancia.
Caída de tensión: la explicación que sí entiende cualquiera
La “caída de tensión” (o caída de voltaje) es la razón #1 por la que alguien alarga el cable a 10–20 metros y después dice: “mi kit carga menos” o “se comporta raro”. No hace falta meterse en fórmulas para entenderla.
Analogía simple (por qué pasa)
Yo lo explico como una manguera:
- El panel (o batería) es como la llave de agua.
- El cable es la manguera.
- El equipo que cargas (controlador/power station) es lo que está al final.
Si la manguera es muy larga o muy delgada, parte de “la presión” se pierde en el camino.
En electricidad pasa lo mismo: el cable tiene resistencia y, al circular corriente, se pierde parte del voltaje en el recorrido.
Consejo de terreno: mientras más largo el cable, más te importa el calibre. Y mientras más corriente estás moviendo (por ejemplo en 12V), más se nota.
Qué provoca en un kit: pérdida y “comportamientos raros”
En la práctica, cuando hay caída de tensión puedes ver:
- Menos potencia efectiva llegando al controlador/power station (carga más lenta).
- El sistema “recorta” o se limita solo (no siempre lo muestra como error, simplemente entrega menos).
- Oscilaciones: sube y baja la potencia aunque el sol esté parecido (no siempre es el sol; a veces es el conjunto cable + conexiones).
- Calor en uniones si además hay mal contacto (esto ya no es solo caída: es pérdida en el conector y puede ser riesgo).
Regla práctica sin “números mágicos” (depende de diseño)
En kits residenciales básicos yo uso esta regla:
- Si al pasar de un cable corto a uno de 10–20 m notas una caída clara en rendimiento, primero sospecha del cableado (calibre y conectores) antes de culpar al panel o a la power station.
- Si el cable está largo y el sistema es 12V (o estás moviendo mucha corriente), la solución típica es:
- acortar si se puede, o
- subir calibre, o
- replantear el sistema (por ejemplo, 24V en ciertos casos), sin improvisar.
Consejo de terreno: la caída de tensión no se arregla “con fe”. Se arregla con tres palancas: menos distancia, más sección de cable, o menos corriente (subiendo tensión o bajando carga). La mejor depende de tu kit y tu objetivo.
Seguridad básica: si notas conectores calientes, olor raro o marcas de calor, detén el uso y revisa. No desconectes MC4 bajo carga, y ante dudas busca ayuda profesional (ver normativa local).
Tabla práctica por escenarios de kit (10 m vs 20 m)
Aquí es donde se aclara todo. No es lo mismo alargar el cable del panel que alargar el cable de la batería al inversor. En terreno, esa confusión explica la mayoría de compras equivocadas.
Extensión del panel hacia controlador/power station
Este es el caso típico de balcón/camping: quieres poner los paneles al sol y dejar el controlador o la power station a la sombra.
Qué suele pasar con 10 m
- Normalmente es una distancia “cómoda” para ordenar el espacio sin complicarte demasiado.
- Si el calibre es razonable y los conectores están bien, suele funcionar estable.
Qué suele pasar con 20 m
- Ya es una distancia donde se nota más:
- si el cable es delgado,
- si los conectores están flojos,
- o si el recorrido tiene puntos de roce/tensión.
- Si notas que carga menos, lo primero que reviso es: calibre real + conectores + ruta (pellizcos/cantos vivos).
Consejo de terreno
- Si necesitas 20 m por sí o sí, yo priorizo: buen cable + buen MC4 + ruta prolija. El 80% de los “misterios” desaparece con eso.
Tramo batería → inversor (ojo: corrientes altas)
Este es el tramo donde yo soy más estricto. En sistemas con batería, especialmente a 12V, aquí circulan corrientes altas y el cable largo se paga caro.
Qué pasa si alargas este tramo
- Aumenta la caída de voltaje y el inversor puede:
- pitar,
- protegerse,
- apagarse cuando enciendes una carga,
- o funcionar inestable.
- Además, cualquier mal contacto se traduce en calor (y eso ya es un riesgo).
Regla práctica que uso
- Si puedo, este tramo lo mantengo lo más corto y directo posible.
- Si no se puede, entonces el sistema debe planificarse con más cuidado (y si no tienes experiencia, mejor con un profesional; ver normativa local).
Consejo de terreno: si alguien me pregunta “¿puedo poner el inversor lejos de la batería?”, mi respuesta suele ser: mejor no. Prefiero acercar el inversor y alargar el lado del panel/controlador cuando corresponde.
12V vs 24V cuando el cable se alarga (solo lo mínimo)
Sin meternos en ingeniería, quédate con esta idea:
- A igual potencia, en 12V circula el doble de corriente que en 24V.
- Y más corriente significa: más caída de voltaje, más exigencia en cables y más sensibilidad a contactos imperfectos.
Cómo lo uso para decidir
- Si tu kit es pequeño y los cables críticos serán cortos, 12V puede ir bien.
- Si tu kit va a crecer o necesitas recorridos más largos, 24V suele hacer la vida más fácil.
Para profundizarlo sin repetir aquí: kits 12v vs 24v elección distancia potencia.
Extensión lista vs armar tu extensión (qué recomiendo y por qué)
Esta decisión te ahorra (o te genera) la mayoría de los problemas típicos en kits solares: conexiones flojas, cables enredados, caída de voltaje inesperada y devoluciones. Yo lo resumo así: si quieres menos errores, compra extensión lista; si quieres control total, arma tú (pero con herramientas y paciencia).
Cuándo conviene comprar extensión MC4 lista (menos errores)
Yo recomiendo extensión lista cuando:
- Quieres resolver rápido y sin meterte a crimpar pines.
- No tienes (o no quieres comprar) una crimpadora específica.
- Necesitas un tramo típico (10 m / 20 m) para poner panel al sol y estación/controlador a la sombra.
- Te interesa que venga ya “terminado” y con conectores listos para trabajar.
Lo bueno en la práctica
- Menos puntos donde equivocarte.
- En general, más “plug and play” (igual con cuidado: no desconectar bajo carga, ver normativa local).
Lo que siempre reviso igual
- Longitud real al recibir.
- Estado de conectores (que calcen bien) y que el sello/prensaestopa quede donde corresponde.
- Que el cable no venga dañado por transporte.
Cuándo conviene armarla (más control, más herramientas)
Armar tu extensión conviene si:
- Necesitas un largo “no estándar” (por ejemplo, 13 m o 17 m) y no quieres enrollar sobrante.
- Quieres que todo tu sistema tenga la misma marca/tipo de conector (yo soy fan de homogeneizar para evitar compatibilidades raras).
- Estás reparando cables, armando Y-paralelo o solucionando un tramo dañado.
- Tienes o estás dispuesto a usar: crimpadora, pelacables decente y paciencia.
Mi consejo de terreno
- Armar es buenísimo… pero solo si puedes hacer un crimp consistentemente bueno. Un crimp “a medias” se transforma en calor, caída de voltaje y fallas intermitentes.
Lecciones reales de reseñas (cable suelto que se enreda, rigidez del rollo, estirarlo antes)
De las experiencias que compartiste del cable de extensión (muy típico en kits residenciales), estas son las lecciones que sí vale la pena aplicar:
- Rojo y negro vienen separados → se enredan
Esto sale en varias reseñas: los dos conductores sueltos son cómodos para rutear, pero se vuelven un “spaghetti” si no los ordenas.
✅ Solución simple: bridas/cinta cada cierto tramo para que se comporten como un solo cable. - Llega enrollado y con “memoria” → estíralo antes
Mucha gente comenta que al estirarlo y dejarlo asentarse, la instalación queda más fácil y prolija.
✅ Yo hago: lo desenrollo, lo estiro suave, y lo dejo “relajarse” un rato antes de fijarlo. - Conectores muy apretados o detalles de ensamblaje pueden pasar
Hubo casos donde el MC4 quedó demasiado duro para desconectar o se detectaron detalles de montaje del conector.
✅ Por eso mi check al recibir es: probar encaje con calma, sin forzar, y revisar que el prensaestopa selle bien. - Revisar longitud al recibir (sí, pasa)
En reseñas aparece el caso de un conductor más corto de lo esperado.
✅ Si lo detectas antes de instalar, te ahorras desarmar.

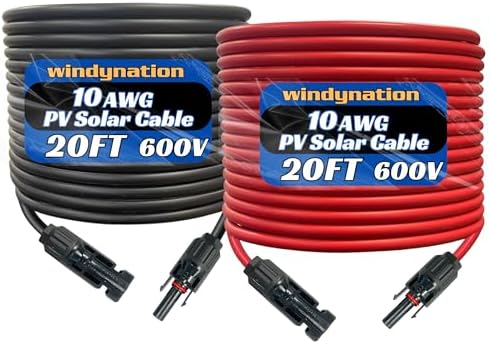

- UL4703 approved, 600 volt photovoltaic wire cable with pure copper conductors + PV Connectors (one male + one female con…
- Quick and easy connection system: Each PV wire arrives terminated with one male PV Connector and one Male PV Connector t…
- PV solar extension cable is outdoor rated with a heavy duty, durable XLPE insulation making it resistant to heat, cold, …
Seguridad básica: no desconectes MC4 bajo carga, evita manipular conectores con lluvia/manos húmedas, y si vas a intervenir cableado sin experiencia, mejor apoyo profesional (ver normativa local).
Instalación MC4 paso a paso (para no tener falsos contactos)
Esta es la parte donde se gana o se pierde un kit. Un MC4 bien armado dura años; un MC4 “a medias” puede darte pérdidas, cortes intermitentes y, en el peor caso, calor donde no debe.
Desde mi experiencia, la mayoría de problemas no es “el cable”: es el conector mal crimpeado, mal armado o mezclado con otro que calza “más o menos”.
Orden correcto: pelar poco → crimpar → cerrar → “tirón suave”
Yo sigo este orden (sin saltarme pasos):
- Pelar poco (lo justo)
- No cortes hebras.
- No dejes cobre largo “volando”.
- El cobre debe quedar dentro del pin, no afuera.
- Crimpar con herramienta adecuada
- Crimp firme y parejo.
- Si el crimp queda flojo, ese pin se va a calentar tarde o temprano.
- Insertar el pin en la carcasa correcta
- Aquí mucha gente se equivoca porque no es intuitivo.
- En reseñas se repite: “pensé que el pin macho iba en la carcasa macho”… y no siempre es así según el diseño del conector. Por eso yo recomiendo: revisar una guía visual del fabricante o un esquema confiable antes de armar el primero.
- Cerrar y apretar el prensaestopa (sello)
- El sello debe apretar sobre la chaqueta del cable, no sobre el conductor interno.
- Si sella mal, entra humedad y polvo → corrosión y falsos contactos.
- “Tirón suave”
- Tiras suavemente del cable: si el pin se mueve o sale, se rehace.
- Mejor descubrirlo ahora que cuando lleve 3 horas al sol.
Errores reales: pin mal elegido/carcasa equivocada, hebras rotas, demasiado cobre expuesto
Estos son los errores que más veo (y que también aparecen en reseñas que compartiste):
- Pin correcto en carcasa incorrecta
Resultado típico: el conector no traba bien, no hace contacto firme o queda suelto. Y lo peor: muchas veces no se puede desarmar sin romper el plástico. - Romper hebras al pelar
Eso reduce sección real y puede generar puntos calientes. A veces no se nota al principio, pero con corriente y calor empieza el problema. - Pelar de más
Dejar cobre expuesto aumenta riesgo de corrosión, y si hay hebras sueltas puede haber arco o calentamiento. - Crimp “apretado pero mal”
Apretar sin la matriz adecuada puede deformar el pin o dejarlo flojo por dentro.
Consejo de terreno: si el primer conector te queda dudoso, no sigas “esperando que se arregle”. Haz una prueba, corta y vuelve a hacerlo. Sale más barato que una falla después.
“No hay vuelta atrás”: cómo evitar arruinar un conector al primer intento
Aquí van mis 3 reglas para no desperdiciar conectores:
- Arma uno primero como “prototipo”
Antes de cortar el cable definitivo, arma uno y revisa encaje, traba y tirón suave. - Revisa dos veces antes de insertar el pin a fondo
Porque una vez que hace “click” interno, muchos modelos quedan bloqueados y sacarlo puede significar romper la carcasa. - No mezcles conectores entre marcas si lo puedes evitar
Es un patrón que se repite: calzan, pero no siempre sellan o contactan igual. Yo prefiero consistencia.

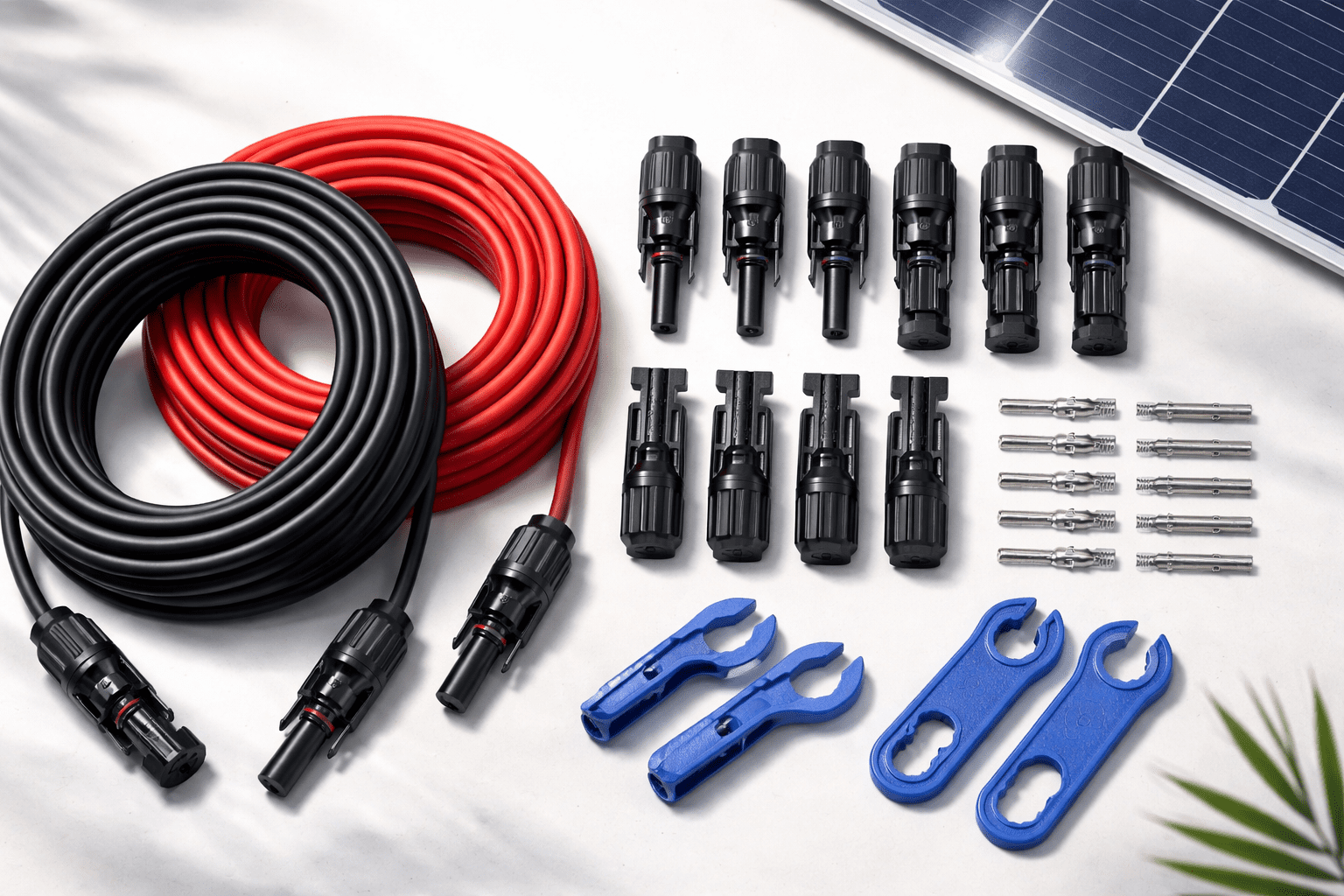

- 6 pairs solar panel connectors Male & Female + 6 pairs solar connector pins (male & female) + 1 pair of spanners
- WATERPROOF RING on connection is perfect to seal out water and dust to prevent corrosion, PPO INSULATION MATERIAL with e…
- Compatible with PV cables with different insulation diameters 13-10AWG (2.5mO–6mO)
Seguridad básica: no desconectes MC4 bajo carga; evita manipular conectores con lluvia o manos húmedas; y si no tienes experiencia, apóyate en un profesional (ver normativa local).
Ruta de cable en balcón/terraza (protección mecánica y prolijidad)
Acá es donde un kit se nota “casero pero bien hecho” o “armado a la rápida”. Y te lo digo como lo veo en terreno: muchos problemas eléctricos parten por algo mecánico: un cable tirante, un pellizco o un conector colgando.
Evitar pellizcos, cantos vivos y zonas de paso
Yo planifico la ruta como si el cable tuviera que sobrevivir meses de uso, viento y limpieza:
- Nada por zonas de paso: si la gente camina, arrastra sillas o abre puertas, ese cable se va a dañar.
- Evita pellizcos típicos: puertas correderas, ventanas, rejas, bisagras y esquinas donde el cable queda “mordido”.
- Cantos vivos (metal/cerámica): si el cable roza una arista, con el tiempo corta el aislante. Si no puedes evitar el paso, protege el borde y fija el cable para que no se mueva.
- No dejes el cable tirante: el cable debe tener holgura mínima para que el conector no quede soportando peso ni tirones.
- Sujeción por tramos: el viento hace que el cable flamee. Si flamea, se fatiga y termina soltando o dañando conectores.
Consejo de terreno: el cable no debe “trabajar” como cuerda. Debe ir guiado, sujeto y fuera de golpes.
Exterior: que no cuelgue, no se tense y no quede en charcos
En exterior yo me fijo en tres enemigos: sol, agua y movimiento.
- Sol (UV): el cable debe ser apto exterior; aun así, evita que quede “colgando” donde reciba todo el sol y además se mueva con viento.
- Agua: no dejes conectores en puntos donde se junte agua (esquinas que gotean, canaletas, charcos). Aunque sean resistentes, la mala ubicación los castiga.
- Movimiento: si el panel se ajusta en inclinación, deja la ruta pensada para ese movimiento (que no tire del conector cuando cambias el ángulo).
Tip práctico: si el conector queda suspendido en el aire, con el tiempo se convierte en punto de tensión. Prefiero que quede apoyado y sujeto, no colgando.
Tip de terreno: cómo amarro rojo/negro para que se maneje mejor (sin inventos)
En extensiones solares, es común que vengan dos conductores separados (rojo y negro). En reseñas reales esto aparece como molestia: se enredan, se vuelven difíciles de desplegar y recoger.
Lo que hago yo:
- Los uno con bridas cada cierto tramo (sin apretar tanto como para deformar el cable).
- Dejo un pequeño margen cerca de los extremos para que los conectores queden cómodos y no trabajen forzados.
- Si el cable debe moverse (por inclinación), dejo una curva suave (no un tirón).
Consejo de terreno: ordena el cable como si lo fueras a guardar y desplegar muchas veces. Si queda ordenado hoy, mañana no estás peleando con nudos.
Serie/paralelo y cables: lo mínimo para no quedarte corto
No voy a convertir esto en un curso completo (porque ya tenemos un artículo dedicado), pero sí necesito que te quedes con una idea clave: cómo conectes los paneles cambia el voltaje y la corriente, y eso afecta directamente el calibre del cable y la caída de tensión.
Qué cambia en voltaje/corriente y por qué afecta al calibre
Piensa en esto como dos palancas:
- Conexión en serie
- Sube el voltaje del arreglo.
- La corriente se mantiene similar a la de un panel (a grandes rasgos).
- ¿Qué implica? Para una misma potencia, al subir voltaje suele bajar la corriente “necesaria”, y el cable se vuelve menos crítico en largas distancias (igual hay límites).
- Conexión en paralelo
- Mantiene el voltaje similar al de un panel.
- Sube la corriente (se suma).
- ¿Qué implica? Más corriente = más caída de tensión y más exigencia al cable, especialmente en extensiones largas.
Consejo de terreno: cuando alguien me dice “alargué el cable y ahora carga menos”, muchas veces descubro que conectó en paralelo y elevó la corriente… y el cable que servía corto ya no sirve largo.
Mi regla práctica para decidir sin enredos
En kits residenciales básicos yo aplico esta regla rápida:
- Si necesito distancia (10–20 m) y mi equipo lo permite, me interesa que el sistema trabaje con menos corriente en el tramo largo.
- Si el tramo largo va a llevar mucha corriente, no lo peleo: o subo sección de cable o replanteo el sistema para evitar pérdidas y calentamientos.
- Antes de cambiar la conexión de paneles, confirmo compatibilidad con mi controlador/power station (no se improvisa).
Para ver ejemplos claros de cuándo conviene serie y cuándo paralelo (y cómo evitar errores típicos), aquí está el artículo específico: Conexión en serie o en paralelo: cuándo usar cada una.
Seguridad básica: evita reconectar bajo carga, revisa polaridad y, si no tienes experiencia, pide apoyo profesional (ver normativa local).
Errores comunes (y cómo los evito en terreno)
Aquí te dejo los errores que más veo cuando alguien arma un kit solar con extensiones largas (10–20 m) y conectores MC4. La idea no es asustar: es que puedas diagnosticar rápido y evitar que el problema se repita.
“Se calienta el conector”: crimp, mezcla de conectores, humedad
Qué suele estar pasando
- Crimp flojo o mal hecho (pin no quedó “mordido” al cable).
- Mezcla de conectores de distintas marcas (calzan, pero no siempre sellan/contactan igual).
- Humedad o sello mal apretado (prensaestopa mal puesto → entra agua/polvo).
- Tensión mecánica: el cable queda tirando del conector y con el tiempo se afloja.
Cómo lo detecto yo
- Toco (con cuidado) después de un rato funcionando: si hay un punto claramente más tibio/caliente, ahí está el problema.
- Reviso si el conector quedó colgando, tirante o en un punto donde recibe goteo.
Qué hago
- No lo dejo “a ver si se pasa”. Rehago esa unión y dejo el cable sujeto para que el conector no cargue peso.
Consejo de terreno: el calor en un conector casi nunca es normal. Es una señal temprana de un mal contacto.
“No carga como antes”: cable largo + caída + conectores mal asentados
Qué suele estar pasando
- Cambiaste el cable (más largo) y subió la caída de voltaje.
- Hay un conector que “parece conectado” pero no quedó bien trabado.
- El cable está pellizcado o con ruta mala (puertas/ventanas/cantos).
Qué hago primero (sin instrumentos caros)
- Vuelvo por un momento a un tramo más corto (si se puede) para comparar.
- Reviso el “click” y el “tirón suave” de cada MC4.
- Busco puntos de roce o aplastamiento en el recorrido.
Mi regla rápida
- Si con cable corto carga bien y con largo carga mal, el sospechoso #1 es calibre + conectores + ruta, no el panel.
“Me quedó corto el cable”: revisar longitud al recibir (caso real)
Este error aparece en reseñas reales: a veces uno de los conductores llega con menos longitud de la esperada, o el largo no te alcanza para la ruta real (porque no contaste bajadas y esquinas).
Cómo lo evito
- Mido el largo apenas llega el pedido.
- Antes de instalar definitivo, hago una “presentación en seco” del recorrido real (con las curvas y bajadas).
- Si queda justo, prefiero resolverlo antes: un cable tirante se vuelve un problema.
Consejo de terreno: “que llegue” no es suficiente. Tiene que llegar sin tensión y sin quedar colgando en un punto crítico.
Seguridad rápida (sin entrar en normativa específica)
- No desconectes MC4 bajo carga.
- Evita trabajar con lluvia o manos húmedas.
- Si algo se calienta, huele raro o se ve dañado: detén y revisa. Ante dudas, profesional (ver normativa local).
Cómo medir si tu cable está quedando corto (sin instrumentos caros)
Aquí no necesitas laboratorio. Con un multímetro básico (voltímetro) puedes comprobar si la pérdida viene del cable/conectores o de otra cosa. Yo lo hago así en terreno cuando alguien me dice: “con 20 m carga menos”.
Seguridad básica: no manipules MC4 bajo carga. Si vas a medir, hazlo con calma, manos secas y evitando lluvia (ver normativa local).
Medición simple con voltímetro (antes/después del cable)
La idea es comparar voltaje en el origen vs voltaje en el destino, en condiciones lo más parecidas posible.
Caso A: Extensión del panel → controlador/power station
- Coloca el panel al sol como lo usas normalmente.
- Mide el voltaje en el lado del panel (en el punto más cercano al panel que puedas medir de forma segura).
- Luego mide el voltaje en el extremo que llega al controlador/power station (después del cable largo).
- Si puedes, repite cuando el sistema esté cargando (o con una condición de carga estable), porque la caída se nota más cuando circula corriente.
Qué busco
- Si el voltaje “en destino” cae mucho respecto al “origen” cuando el sistema está trabajando, el culpable suele ser:
- cable largo/delgado,
- un conector mal asentado,
- o una ruta con pellizcos/roces.
Caso B: Batería → inversor (si aplica)
- Mide el voltaje en la batería en reposo.
- Enciende una carga y mide el voltaje en la batería bajo carga.
- Si puedes medir también cerca del inversor, compara.
- Si hay una caída fuerte bajo carga, normalmente es cableado/conexiones o batería “cayéndose” por exigencia.
Qué conclusiones saco sin “hacer ingeniería”
Yo uso este mapa mental:
- Si con cable corto va bien y con cable largo baja, el problema casi siempre es el cable/conectores/ruta, no el panel.
- Si el voltaje cae mucho cuando hay carga, la caída es “de verdad” (no es un número teórico).
- Si hay calentamiento en conectores, no sigo midiendo: primero corrijo ese punto, porque un mal contacto falsea todo y puede ser peligroso.
- Si el voltaje en batería se desploma al encender cargas, puede ser:
- batería insuficiente para esa carga,
- cable demasiado largo o delgado,
- terminales flojos,
- o protección/corte con mal contacto.
Consejo de terreno: cuando el problema es conector, suele ser “intermitente”: hoy carga, mañana no. Por eso el “tirón suave” y revisar que el pin esté bien trabado es clave.
Checklist final de compra (para no devolver nada)
Esta es la parte que más me gusta dejar “cerrada”, porque es la que te evita perder tiempo. Yo lo separo en dos momentos: antes de comprar y cuando llega el pedido. Con eso, la mayoría de problemas típicos desaparece.
Antes de comprar: largo, AWG/mm², tipo de cable y conectores
1) Define el largo real (no el “aproximado”)
- ¿Necesitas 10 m o 20 m de verdad?
- Considera curvas, bajadas, rodear puertas/ventanas y dejar holgura para que no quede tirante.
2) Identifica qué tramo estás alargando
- Panel → controlador/power station (generalmente más amigable).
- Batería → inversor (corrientes altas; aquí se planifica con más cuidado).
3) Elige calibre con criterio
- AWG o mm², da igual: lo importante es no quedarte corto para la distancia.
- Si estás entre dos opciones y tu prioridad es estabilidad y menos pérdidas, yo prefiero pecar por robusto en el tramo largo.
4) Decide si quieres extensión lista o armar
- Extensión lista: menos errores, más rápida.
- Armado propio: más control, pero requiere herramientas y buen crimp.
5) Conectores
- Evita mezclar conectores “parecidos” de marcas distintas en el mismo tramo si puedes.
- Si vas a rehacer conectores, planifica hacerlo de forma consistente en ese circuito.
Consejo de terreno: anota en un papel 4 cosas: tramo, distancia, voltaje del sistema (si hay batería) y calibre del cable. Con eso, compras mucho mejor.
Al recibir: longitud, rigidez/enrollado, click, sellos y “tirón suave”
Este es mi “check de recepción” (5 minutos):
- Mide la longitud real
- No asumas. Verifica ambos conductores (si vienen separados).
- Revisa el cable físicamente
- ¿Viene muy enrollado y rígido? Desenrolla y estira para quitar memoria antes de instalar.
- Revisa conectores
- Encaje firme, sin rarezas.
- “Tirón suave” en cada extremo: si se mueve o se suelta, no se instala así.
- Revisa el sello (prensaestopa)
- Debe sellar sobre la chaqueta del cable, no sobre el conductor interno.
- Ordena los conductores
- Si rojo/negro vienen separados, únelos con bridas para evitar enredos y que el cable se maneje mejor.
- Prueba simple antes de instalar definitivo
- Un test rápido con el sistema funcionando te confirma que todo está bien antes de canaletas, amarres y montaje final.
Confirmar contexto del kit (para no comprar a ciegas)
Si estás armando un kit de balcón o portátil, esta guía te ayuda a confirmar qué componentes tienes y cómo se conectan (para que el cable “calce” con tu realidad): Kit solar para balcón: qué incluye y cuánta energía entrega (W y Wh/día).
Seguridad básica: no desconectes MC4 bajo carga, evita manipular con lluvia/manos húmedas y, si no tienes experiencia, pide apoyo profesional (ver normativa local).
Preguntas frecuentes (FAQ)
¿Qué pasa si alargo a 20 m?
Lo más común es que aumente la caída de tensión y se note como carga más lenta o potencia más baja. No significa “no se puede”, pero sí que:
- el calibre importa más,
- los conectores y su crimpado pasan a ser críticos,
- y la ruta (pellizcos/roces/tensión) se vuelve parte del rendimiento.
Consejo de terreno: con 20 m, cualquier “detalle” se vuelve protagonista. Si algo está flojo, lo vas a notar.
¿Puedo mezclar conectores MC4 de distintas marcas?
Yo no lo recomiendo. En la vida real, “MC4” no siempre significa idéntico en tolerancias y sellos. Mezclar puede terminar en conexiones que calzan “más o menos”, y ese “más o menos” es donde aparecen falsos contactos y calentamiento.
¿Cómo elijo AWG/mm² si no sé el amperaje exacto?
Sin entrar en cálculos, usa esta lógica:
- mientras más largo el cable, más conviene subir sección,
- y mientras más corriente mueves (típico en 12V), más exige el cable.
Si dudas entre dos calibres y el tramo es largo, yo prefiero ir por el más robusto en el tramo crítico, antes que quedarme corto y perder rendimiento.
¿Cuándo conviene pasar de 12V a 24V por el cable?
Cuando tu kit empieza a pedir distancias largas o más potencia, y notas que en 12V el cableado se vuelve muy exigente (cables muy gruesos, caídas notorias, inversor sensible).
En 24V, para la misma potencia suele circular menos corriente, y eso ayuda a reducir pérdidas y problemas de caída.
Soy Stevenson más conocido como Steve el poeta, poeta escritor, tengo una agencia de marketing digital bignegro.com, electricista, con más de 10 años de experiencia. Estudié Electricidad en Salesianos Don Bosco y recorrí la ruta completa: de ayudante a capataz de una cuadrilla de 10 personas. Hoy lidero una pequeña empresa.
