Monitoreo sencillo: voltímetro, amperímetro y contador Wh
Qué puedo saber de mi sistema con un display básico
Cuando alguien instala un display sencillo en un sistema pequeño, casi siempre busca lo mismo: entender si todo está funcionando bien sin tener que volverse experto ni depender de una revisión técnica a cada rato. Y la buena noticia es que ese tipo de monitor sí puede dar información muy útil desde el primer día.
En mi experiencia, un display básico no sirve para “decirlo todo”, pero sí sirve para responder varias preguntas importantes de forma rápida: si el sistema está entregando energía, si la batería parece estar recuperándose, si una carga está consumiendo más de lo normal y si el uso diario tiene sentido o no con lo que el sistema puede entregar.
Eso, en un kit pequeño como los que suelo explicar al hablar de qué incluye un kit solar para balcón y cuánta energía entrega, ya marca una gran diferencia. Pasas de “creo que está funcionando” a “puedo ver qué está pasando”.
Lo que sí puedes controlar con un display sencillo
Lo primero que sí puedes controlar es el estado general del sistema en ese momento. Aunque el display sea simple, normalmente te deja ver si hay voltaje, si está circulando corriente y, en algunos casos, cuánta energía se ha acumulado o consumido con el paso del tiempo.
Eso ya permite varias lecturas útiles.
Puedo saber, por ejemplo, si el sistema está activo o prácticamente detenido. Si veo movimiento en las lecturas, sé que algo está ocurriendo: puede estar cargando, puede estar alimentando una carga o puede estar haciendo ambas cosas según cómo esté armado el sistema.
También puedo detectar cambios de comportamiento. Si un día el display muestra un patrón parecido al de siempre y otro día no, eso me da una pista. A veces no significa una falla, pero sí me avisa que conviene mirar con más atención. Puede ser menos aporte solar, más consumo, una batería más exigida o simplemente un uso distinto al habitual.
Otra ventaja importante es que me ayuda a entender mejor mis hábitos de consumo. Mucha gente instala un sistema pequeño y al comienzo no tiene claro qué tanto gastan sus equipos. Un display básico ordena esa conversación. En vez de adivinar, empiezo a ver si una carga ligera realmente es ligera o si, sumada a otras, ya está presionando más de la cuenta al sistema.
Además, cuando el monitor incluye contador de energía, puedo seguir mejor el balance del día. Ese dato es especialmente útil porque ya no miro solo lo que está pasando “ahora”, sino también lo que pasó durante varias horas. Desde mi experiencia, ahí es donde el monitoreo empieza a volverse realmente práctico.
Lo que no conviene asumir mirando un solo número
Aquí es donde más errores veo.
El primero es pensar que una sola lectura basta para entender todo el sistema. No basta. Si miro solo el voltaje, me puedo llevar una impresión incompleta. Si miro solo el amperaje, también. Y si miro un valor aislado sin contexto, puedo sacar conclusiones equivocadas.
Por ejemplo, un número puede verse “normal” en un momento puntual y no contar toda la historia. Tal vez el sistema está cargando, pero muy poco. Tal vez la carga conectada es baja justo en ese instante, pero el consumo acumulado del día fue alto. Tal vez la batería muestra una lectura aceptable, pero viene de varias horas de exigencia y conviene observarla con más calma.
Tampoco recomiendo asumir que un display básico confirma por sí solo el estado real de todos los componentes. Sirve para monitorear y orientar, no para reemplazar un diagnóstico serio cuando algo claramente no anda bien.
Yo siempre recomiendo mirar el conjunto, no enamorarse de una cifra suelta. Cuando alguien se queda con un solo dato, suele interpretar mal el sistema. En cambio, cuando compara varias lecturas y además observa el momento del día, las cargas conectadas y el comportamiento habitual del equipo, la lectura se vuelve mucho más útil.
Otro punto importante: un display básico ayuda mucho, pero no elimina la necesidad de usar el sentido común. Si notas olor extraño, calentamiento anormal, cables en mal estado, reinicios raros o lecturas incoherentes, no conviene seguir manipulando nada a ciegas. Ante cualquier duda, lo responsable es cortar la energía si corresponde, no intervenir sin conocimientos y consultar a un electricista autorizado o a un instalador competente, según la normativa local.
Como regla simple, yo lo resumiría así: un display básico sí te permite vigilar, comparar y entender mejor tu sistema, pero no conviene pedirle más de lo que puede dar. Bien usado, ya ofrece una ayuda enorme. Mal interpretado, puede darte una falsa seguridad.
Tabla rápida para entender el display de un vistazo
Antes de entrar en interpretaciones más finas, a mí me gusta dejar una referencia simple que sirva para leer el display sin enredarse. En sistemas pequeños, esta tabla ayuda mucho porque separa lo que estás viendo, lo que realmente significa y el error más común al interpretarlo.
| Dato en pantalla | Qué significa | Qué te dice en palabras simples |
|---|---|---|
| V (voltios) | Tensión eléctrica | Me muestra “con qué nivel eléctrico” está trabajando ese punto del sistema. |
| A (amperios) | Corriente eléctrica | Me indica cuánta corriente está entrando o saliendo en ese momento. |
| W (watts) | Potencia instantánea | Me dice cuánta energía se está usando o entregando justo ahora. |
| Wh (watt-hora) | Energía acumulada | Me muestra cuánta energía se consumió o se entregó durante un período. |
Para qué sirve cada lectura en la práctica
| Dato en pantalla | Para qué me sirve en la práctica | Cuándo me ayuda más |
|---|---|---|
| V (voltios) | Ver si el sistema se mueve dentro de un rango razonable y tener una foto rápida del estado general. | Cuando quiero una revisión rápida o comparar cómo responde el sistema en distintos momentos. |
| A (amperios) | Saber si hay carga o consumo en ese instante. | Cuando conecto una carga, cuando el panel está trabajando o cuando quiero ver si algo está tirando más corriente de lo normal. |
| W (watts) | Entender la exigencia instantánea del sistema. | Cuando quiero saber cuánto está demandando un equipo en ese momento. |
| Wh (watt-hora) | Ver el balance real de energía con el paso de las horas. | Cuando quiero entender mejor lo que gasté, lo que repuse o cómo rindió el sistema durante el día. |
Desde mi experiencia, si alguien recién empieza, el dato que más cuesta entender al principio suele ser Wh, pero después termina siendo de los más útiles. Es el que mejor ayuda a pasar de una mirada “del momento” a una mirada más completa del uso real.
Error común al interpretarla
| Dato en pantalla | Error común | Qué conviene recordar |
|---|---|---|
| V (voltios) | Creer que por sí solo dice exactamente cómo está la batería o cuánto estás consumiendo. | El voltaje ayuda, pero no cuenta toda la historia si se mira aislado. |
| A (amperios) | Pensar que más amperios siempre significa problema. | A veces solo refleja una carga puntual o un momento de mayor trabajo. |
| W (watts) | Confundir potencia instantánea con consumo del día. | Los watts hablan del “ahora”, no del acumulado. |
| Wh (watt-hora) | Confundirlo con watts o leerlo como si fuera una medida instantánea. | Los Wh muestran energía acumulada, no una foto instantánea. |
Yo siempre recomiendo esta idea simple: V, A y W ayudan a entender qué está pasando ahora; Wh ayuda a entender qué pasó durante un tiempo. Cuando se entiende esa diferencia, el display se vuelve mucho más útil y mucho menos confuso.

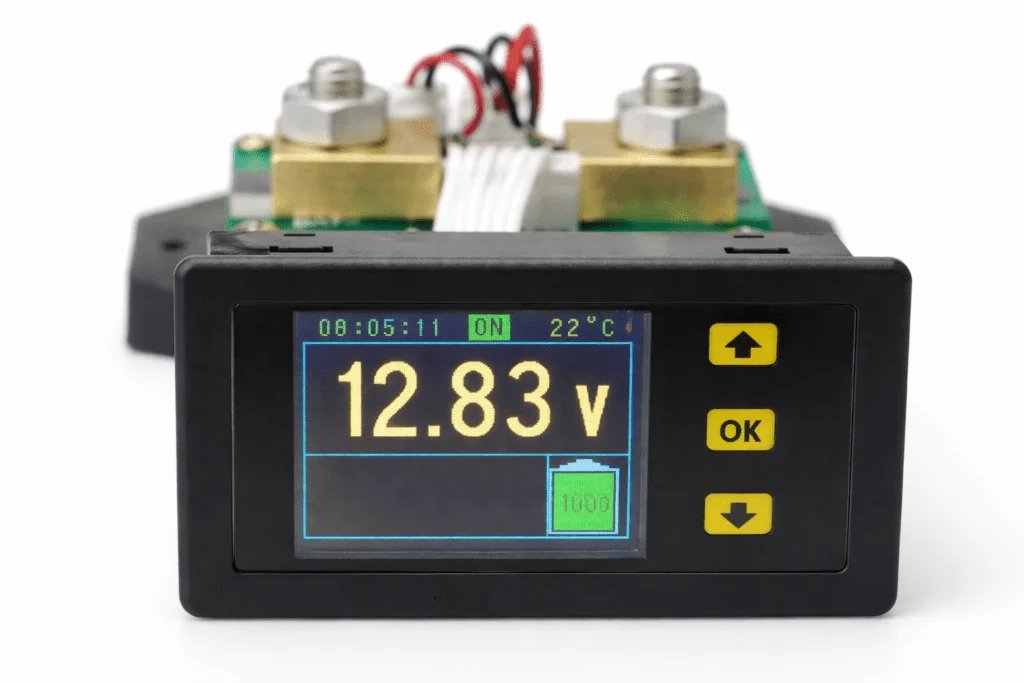

Qué mide un voltímetro y qué me dice sobre el sistema
El voltímetro mide el voltaje, es decir, el nivel eléctrico que tiene un punto del sistema en ese momento. Dicho simple: me da una foto rápida de cómo está trabajando el sistema, pero no me dice por sí solo cuánto estoy consumiendo.
Yo suelo mirar primero el voltaje porque me da una foto rápida del sistema, pero nunca saco conclusiones con ese dato solo.
El voltaje no es consumo
Este es uno de los errores más comunes al mirar un display por primera vez: confundir voltaje con consumo.
El voltaje no me dice directamente cuánta energía está gastando un equipo. Para eso necesito mirar también la corriente, la potencia o los Wh acumulados. El voltaje, por sí solo, solo me muestra el nivel eléctrico presente en ese instante.
Por eso, ver un valor “bueno” no significa automáticamente que todo esté perfecto. Y ver una pequeña baja tampoco significa, por sí sola, que haya una falla. Es una señal útil, pero necesita contexto.
Qué me sugiere un voltaje más alto o más bajo
Un voltaje más alto suele sugerirme que el sistema está en una condición más favorable en ese momento, por ejemplo con aporte de carga o con menos exigencia. Un voltaje más bajo puede sugerir más demanda, menos carga disponible o simplemente un momento distinto de uso.
La clave está en comparar esa lectura con lo que está pasando alrededor. No interpreto igual un voltaje en reposo que un voltaje con una carga conectada. Tampoco saco la misma conclusión si es de mañana, de noche o después de varias horas de uso.
Desde mi experiencia, lo más útil no es quedarse con un número aislado, sino mirar si ese voltaje tiene lógica con el momento del sistema. Ahí es donde el voltímetro realmente ayuda: no como respuesta final, sino como primera pista para entender qué está pasando.

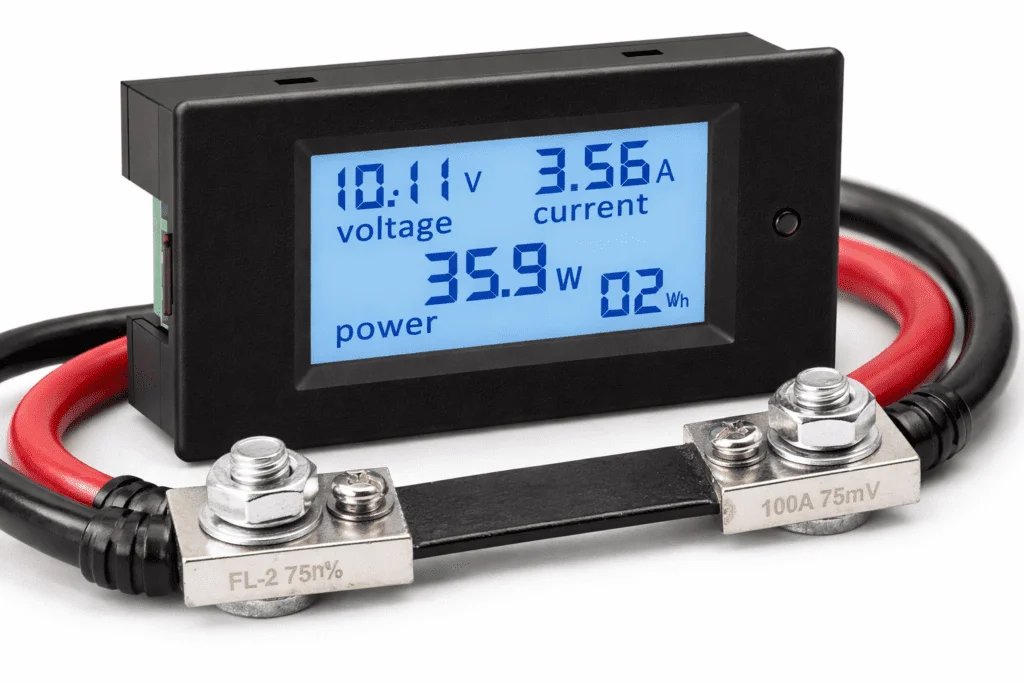

Qué mide un amperímetro y por qué cambia según la carga
El amperímetro mide la corriente, es decir, cuánta electricidad está entrando o saliendo en ese momento. Si el voltaje me da una foto rápida del sistema, el amperaje me ayuda a entender qué tan activo está en ese instante.
En un sistema pequeño, esta lectura cambia bastante más que el voltaje. Por eso no me sorprende ver subidas o bajadas durante el día: muchas veces no es una falla, sino simplemente una respuesta normal a lo que está pasando en la carga o en la generación.
Corriente de carga y corriente de consumo
Lo primero que conviene entender es que no siempre estoy mirando la misma “dirección” de corriente.
A veces el amperaje me muestra la corriente de carga, es decir, la electricidad que está entrando a la batería o al sistema. Otras veces me muestra la corriente de consumo, o sea, la que está saliendo para alimentar luces, router, ventilador, cargadores u otros equipos.
Eso cambia mucho la lectura. No interpreto igual un amperaje cuando el sistema está recibiendo energía que cuando está alimentando una carga. Por eso, antes de sacar conclusiones, siempre me pregunto: ¿en este momento está cargando o está consumiendo?
Por qué el amperaje cambia durante el día
El amperaje cambia porque la demanda y la carga no son fijas.
Si conecto un equipo, la corriente puede subir. Si ese equipo se apaga, puede bajar. Si el panel recibe mejores condiciones, también puedo ver cambios. Lo mismo pasa si el sistema entra en una etapa distinta del día o si varias cargas pequeñas se encienden casi al mismo tiempo.
En otras palabras, el amperaje es una lectura muy “viva”. Se mueve según lo que el sistema está haciendo en ese momento. Y eso es normal.
Desde mi experiencia, aquí mucha gente se asusta innecesariamente. Me ha pasado ver un pico corto de corriente cuando se conecta una carga puntual y pensar al principio que algo andaba mal. Pero al revisar el contexto, era solo la respuesta normal del sistema. Por ejemplo, si enciendo una carga que exige un poco más al inicio, puedo ver una subida momentánea y luego una estabilización. Eso no es automáticamente una falla.
Por qué el amperaje por sí solo no basta
Aunque el amperaje es muy útil, no alcanza por sí solo para entender todo el sistema.
Un valor alto no siempre significa problema. Puede ser simplemente una carga puntual, una demanda normal o un momento de mayor trabajo. Y un valor bajo tampoco garantiza que todo esté perfecto. Tal vez el sistema está consumiendo poco en ese instante, pero eso no me dice nada sobre el acumulado del día o sobre el estado real de la batería.
Por eso, yo no miro el amperaje como una respuesta final. Lo uso como una pista que cobra sentido cuando la comparo con el voltaje, con la potencia y, sobre todo, con los Wh acumulados si el monitor los muestra.
Dicho simple: el amperaje me ayuda a entender qué está pasando ahora, pero no me cuenta toda la historia por sí solo.

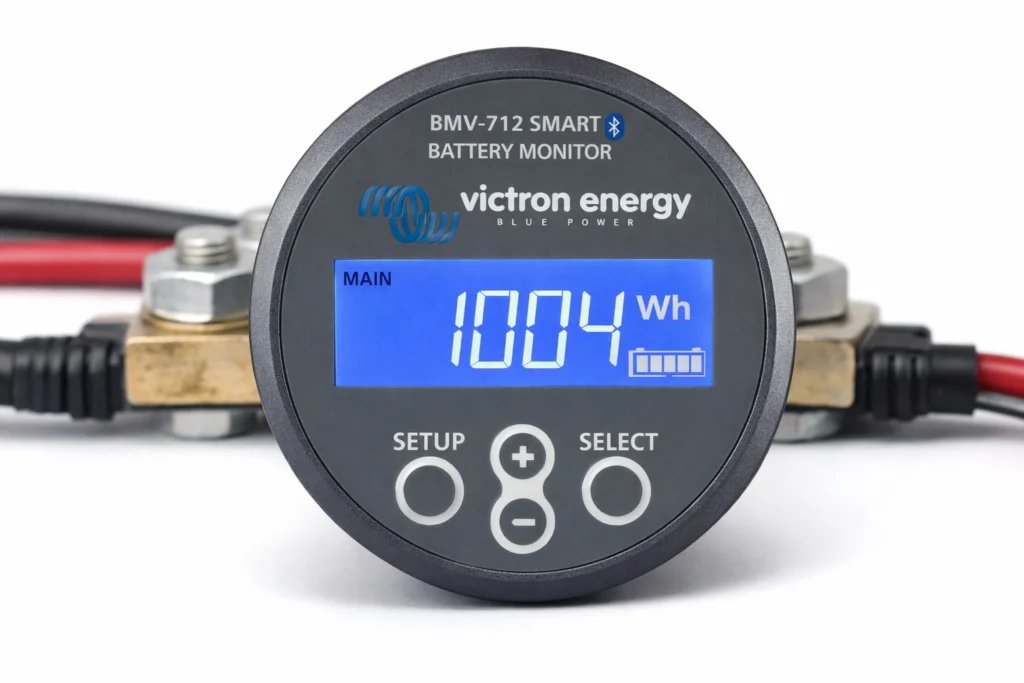

Qué es el contador Wh y por qué suele ser la lectura más útil
Si hay una lectura que suele marcar la diferencia entre “mirar números” y entender de verdad el sistema, esa es el contador Wh. En mi experiencia, aquí es donde muchos usuarios empiezan a sacarle partido real al monitor, porque deja de importar solo lo que pasa en un segundo y empieza a importar lo que ocurrió durante varias horas.
Diferencia entre W y Wh sin fórmulas complicadas
Los W (watts) me hablan del momento. Son una foto instantánea. Me dicen cuánta potencia se está usando o entregando ahora.
Los Wh (watt-hora), en cambio, me hablan de la energía acumulada. No me muestran solo un instante, sino cuánto se consumió o se repuso a lo largo del tiempo.
Dicho simple: si los watts me muestran la velocidad a la que el sistema trabaja en ese momento, los Wh me ayudan a entender cuánto “recorrido” hizo durante un período.
Ese matiz parece pequeño, pero cambia mucho la interpretación. Porque un sistema puede mostrar una potencia baja en un instante y aun así haber consumido bastante energía durante toda la noche. O al revés: puede mostrar una potencia momentánea alta sin que eso signifique un gasto enorme en el total del día.
Qué me dice la energía acumulada a lo largo del día
El contador Wh me ayuda a entender mejor el balance real del sistema. Me permite ver no solo si hubo consumo o carga, sino cuánta energía se movió de verdad con el paso de las horas.
Eso sirve mucho para responder preguntas prácticas como estas:
- cuánto gasté durante la noche;
- cuánto logró reponer el sistema al día siguiente;
- si el uso diario está dentro de lo que el kit puede sostener;
- y si la autonomía que espero tiene sentido con la energía disponible.
Por eso, cuando explico este tema, siempre digo que mirar Wh acerca mucho más al uso real del sistema. Si quieres profundizar en esa relación entre energía acumulada y autonomía, aquí conviene revisar esta guía sobre cómo dimensionar batería en un kit off-grid ligero en Ah y Wh.
Por qué Wh ayuda más que mirar solo voltaje
El voltaje me orienta, pero los Wh me cuentan una historia más completa.
Con solo mirar voltaje, puedo tener una impresión rápida del estado del sistema, pero no sé con claridad cuánto se usó o cuánto se recuperó. En cambio, el contador Wh sí me deja ver el movimiento de energía acumulada, y eso es mucho más útil cuando quiero evaluar si el sistema rindió bien durante el día.
Por ejemplo, puedo ver un voltaje aceptable y aun así haber tenido un consumo importante durante varias horas. O puedo ver un voltaje razonable por la mañana, pero no saber si el panel realmente repuso lo que gasté durante la noche. Ahí es donde los Wh aclaran la película.
Desde mi experiencia, esta lectura es la que mejor ayuda a pasar de una interpretación intuitiva a una más práctica.
Mini caso simple para entenderlo mejor
Imagina un sistema pequeño que durante la noche alimenta una carga liviana, como una luz y un equipo pequeño de bajo consumo. A la mañana siguiente, el contador muestra que durante la noche se usaron 14 Wh. Luego, tras unas horas de sol, el medidor indica que el sistema ya repuso 16 Wh.
Esa información es mucho más útil que mirar solo el voltaje en dos momentos distintos. Porque no solo veo que el sistema “se movió”, sino que entiendo que recuperó aproximadamente lo que gastó, e incluso un poco más. Ese tipo de lectura ayuda mucho a saber si el equilibrio diario va bien o si el consumo se está comiendo más energía de la que el sistema alcanza a devolver.
Por eso, si el monitor que estás usando muestra Wh, yo le daría mucha atención. No reemplaza las otras lecturas, pero sí suele ser la más clara para entender el rendimiento real del sistema en la vida diaria.
Qué revisar en 30 segundos si solo quieres una lectura rápida
No siempre hace falta quedarse varios minutos mirando el display. A veces basta una revisión muy corta para hacerse una idea bastante clara de cómo va el sistema. En mi experiencia, cuando alguien recién empieza, esta rutina rápida ayuda mucho porque ordena la lectura y evita sacar conclusiones apuradas con un solo número.
Si quieres saber si el sistema está trabajando
Lo primero que miro es si hay movimiento lógico en las lecturas. Reviso el voltaje y después veo si aparece corriente o potencia en ese momento. Si el sistema está recibiendo energía o alimentando una carga, el display normalmente me lo deja ver bastante rápido.
Aquí no busco una interpretación perfecta, solo una señal simple: si el sistema está activo, en reposo o respondiendo a una condición concreta del momento.
Si quieres saber si estás consumiendo demasiado
En una revisión rápida, el dato más útil suele ser la combinación entre corriente, potencia y, si el monitor lo permite, los Wh acumulados.
Si veo una demanda instantánea más alta de lo habitual, no me alarmo de inmediato. Primero pienso qué está encendido en ese momento. Si además noto que los Wh acumulados suben rápido a lo largo del día, ahí sí tengo una pista más clara de que el consumo real está siendo más exigente de lo que esperaba.
Dicho simple: una subida puntual puede ser normal; un acumulado alto sostenido ya me dice más.
Si quieres saber si la batería está recuperando energía
Aquí no me quedo solo con el voltaje. Lo uso como referencia rápida, pero lo complemento con la corriente de carga o con los Wh repuestos si el medidor los muestra.
Eso me ayuda a responder una pregunta muy práctica: no solo si “parece que está cargando”, sino si realmente está entrando energía al sistema de una forma útil. Esa diferencia es importante, porque a veces el display da una impresión aceptable a primera vista, pero el avance real en energía recuperada es pequeño.
Algo que siempre recomiendo es hacer esta revisión rápida en distintos momentos del día. Cuando ya has visto cómo responde tu sistema por la mañana, al mediodía y al final de la tarde, empiezas a reconocer mucho mejor qué comportamiento es normal y cuál merece una segunda mirada.
Cómo leer un display paso a paso sin confundirte
La forma más útil de leer un display no es mirar todos los datos a la vez, sino seguir un orden simple. Así evitas interpretar mal una cifra aislada y entiendes mejor qué está pasando en el sistema.
Primero revisa el voltaje
Empiezo por el voltaje porque me da una foto rápida del estado general. No me dice todo, pero sí me orienta. Me ayuda a ver si el sistema está en una condición razonable o si hay algo que merece una segunda mirada.
Aquí no busco una conclusión definitiva. Solo quiero una referencia inicial para entender desde dónde parto antes de mirar el resto.
Después mira la corriente
Una vez que ya vi el voltaje, paso a la corriente. Aquí lo importante es entender si en ese momento está entrando energía, saliendo o si el sistema casi no tiene movimiento.
Esta lectura me ayuda a ver actividad real. Si el voltaje me da contexto, la corriente me muestra acción. Por eso siempre la interpreto junto con lo anterior, no por separado.
Al final confirma los Wh acumulados
Después de revisar el momento, miro el acumulado. Aquí es donde los Wh se vuelven tan útiles, porque me permiten ver qué pasó en varias horas y no solo en un instante.
Si quiero entender si el sistema realmente repuso lo que gastó, o si el consumo del día fue razonable, esta es la lectura que más me ayuda. Desde mi experiencia, aquí es donde el monitoreo deja de ser una simple curiosidad y empieza a servir de verdad.
Qué cambia si el sistema está cargando, consumiendo o en reposo
La misma lectura no significa lo mismo en todos los escenarios. Por eso siempre conviene preguntarse en qué momento del sistema estoy mirando el display.
Si está cargando, espero ver señales de entrada de energía y una evolución coherente del sistema.
Si está consumiendo, me fijo en cómo responde frente a la carga conectada.
Si está en reposo, las lecturas suelen ser más estables y me sirven mejor como referencia tranquila.
Ese contexto cambia la interpretación. Un valor que parece normal en reposo puede no significar lo mismo bajo carga, y un cambio que asusta a primera vista puede ser completamente lógico si el sistema está trabajando.
Mi recomendación es simple: primero mirar el voltaje, después la corriente y al final los Wh, siempre teniendo claro si el sistema está cargando, consumiendo o descansando. Con esa rutina, el display se vuelve mucho más fácil de leer.
Cómo interpretar las lecturas en situaciones reales del día a día
Entender un display se vuelve mucho más fácil cuando lo aterrizo a escenas concretas. En la práctica, no leo igual los números a media mañana con buen sol que al final del día, ni interpreto igual una subida de corriente cuando conecto una carga que cuando el sistema está casi en reposo.
Cuando el panel está cargando bien
Cuando el panel está trabajando bien, lo normal es ver una lectura coherente entre voltaje, corriente y energía acumulada. No necesito obsesionarme con un número exacto: lo que busco es que el sistema muestre señales claras de entrada de energía y que el contador vaya avanzando con lógica.
Aquí me fijo sobre todo en una cosa: que no solo “parezca” que está cargando, sino que realmente haya movimiento útil en la energía acumulada. Si veo que el sistema recibe aporte y los Wh van subiendo, tengo una señal bastante buena de que el panel está haciendo su trabajo.
Cuando conectas una carga y el sistema responde
Cuando conecto una carga, espero que el display cambie. Eso es normal. Puede subir la corriente, puede cambiar la potencia y también puede notarse una pequeña variación en el voltaje.
Lo importante aquí no es asustarse por el cambio, sino ver si la respuesta tiene sentido. Si conecto algo que consume más, lo lógico es que el sistema lo refleje. Desde mi experiencia, muchos picos cortos o pequeñas variaciones no son falla: son simplemente la reacción normal del sistema al uso real.
Cuando parece que hay sol, pero el contador sube poco
Esta es una situación muy común. A simple vista puede parecer que todo debería estar cargando bien, pero el contador de energía acumulada avanza poco.
Cuando pasa eso, no me quedo solo con la impresión visual del día. Recuerdo que la producción real depende de varias condiciones: hora, orientación, sombras parciales, temperatura, suciedad o simplemente un aporte solar menor al que uno imaginaba. Por eso conviene mirar siempre el rendimiento real y no solo la sensación de “hay buen sol”. En ese punto ayuda mucho entender mejor la producción estimada según horas sol pico (HSP).
Cuando el voltaje engaña porque la batería está cargando y consumiendo a la vez
Aquí es donde más útil se vuelve mirar el conjunto y no una cifra aislada.
Si la batería está recibiendo carga y al mismo tiempo alimentando consumos, el voltaje por sí solo puede dar una impresión incompleta. Puedo ver un valor que parece aceptable y pensar que todo va perfecto, cuando en realidad el sistema está bastante exigido. O al revés: puedo ver una variación que parece preocupante, pero que tiene sentido porque hay movimiento simultáneo de entrada y salida.
Por eso, en estas situaciones, siempre comparo el voltaje con la corriente y con los Wh acumulados. Ahí recién la lectura empieza a contar la historia completa.
Errores muy comunes al leer voltímetro, amperímetro y Wh
Aquí es donde más se enreda la interpretación. El problema no suele ser el display, sino leer un dato fuera de contexto o pedirle a una sola cifra una respuesta que no puede dar.
Confundir potencia instantánea con energía acumulada
Este es uno de los errores más típicos. Ver W y pensar que eso ya explica el consumo del día.
No lo explica. Los watts muestran lo que está pasando en ese momento. Los Wh, en cambio, muestran la energía acumulada durante un período. Por eso, una lectura instantánea alta no siempre significa un gasto enorme al final del día, y una lectura baja en ese instante tampoco garantiza que el consumo total haya sido pequeño.
Si quiero entender el uso real del sistema, no me quedo solo con la potencia del momento. Confirmo también qué pasó con los Wh.
Sacar conclusiones con una sola lectura aislada
Otra confusión muy común es mirar un único número y asumir que ya entendí todo el sistema.
No funciona así. Un voltaje puntual, una corriente puntual o una potencia puntual pueden ser normales en ese momento y no decir casi nada por sí solos. Lo importante es ver qué estaba haciendo el sistema cuando apareció esa lectura: si estaba cargando, consumiendo, en reposo o respondiendo a una carga recién conectada.
Yo siempre recomiendo comparar la lectura con el contexto y, si es posible, con cómo se comporta el sistema en otros momentos del día.
Creer que el voltaje siempre refleja el estado real de la batería
El voltaje orienta, pero no siempre refleja por sí solo el estado real de la batería. Puede dar una pista útil, sí, pero no conviene tratarlo como una verdad absoluta.
Esto se nota mucho cuando la batería está trabajando, cargando o alimentando consumos al mismo tiempo. En esas situaciones, el voltaje puede verse razonable y aun así no contar toda la historia. Por eso, cuando quiero entender mejor la batería, cruzo esa lectura con corriente y con energía acumulada.
No considerar si el sistema es 12 V o 24 V
También veo mucho este error: comparar lecturas sin tener claro si el sistema trabaja a 12 V o a 24 V.
La interpretación cambia. Un valor que puede parecer normal en un sistema puede no significar lo mismo en otro. Por eso no conviene copiar conclusiones de otro montaje sin mirar primero cómo está armado el propio equipo. Si quieres entender mejor esa diferencia, aquí ayuda revisar esta guía sobre kits 12 V vs 24 V: elección, distancia y potencia.
En resumen, el error más común no es que el monitor mida mal, sino interpretar mal lo que muestra. Cuando separas bien lo instantáneo de lo acumulado, comparas la lectura con el momento real del sistema y entiendes la tensión con la que trabaja tu montaje, el display empieza a tener mucho más sentido.
Lo que un display básico no te puede confirmar por sí solo
Un display básico ayuda mucho, pero tiene un límite claro: muestra datos, no interpreta todo el sistema por ti. Sirve para vigilar, comparar y detectar pistas, pero no reemplaza una mirada completa cuando las lecturas no cuadran o cuando el sistema empieza a comportarse de forma extraña.
Cuándo una lectura aislada engaña
Una lectura aislada engaña cuando se mira fuera de contexto.
Por ejemplo, un voltaje puede verse aceptable en pantalla y aun así no contar toda la historia. Tal vez en ese momento la batería está recibiendo carga, tal vez hay una carga pequeña conectada, o tal vez el sistema viene de varias horas de uso y ese número solo muestra una parte de lo que está pasando.
Lo mismo ocurre con la corriente. Ver un pico no significa automáticamente un problema, igual que ver una corriente baja no garantiza que todo esté perfecto. Sin contexto, una cifra sola puede llevar a una conclusión equivocada.
Por eso yo siempre recomiendo mirar tres cosas juntas: qué marca el display, qué está encendido en ese momento y en qué condición está el sistema.
Cuándo hace falta mirar el sistema completo
Hace falta mirar el sistema completo cuando las lecturas dejan de tener lógica con el uso real.
Si el display muestra valores que no coinciden con lo que esperas, ya no basta con mirar una sola pantalla. Conviene revisar qué equipos están conectados, si realmente está entrando carga, si hay sombras, si el comportamiento cambia según la hora del día y si la configuración del sistema influye en lo que estás viendo.
Aquí también importa cómo está armado el montaje. No se interpreta igual una lectura en un sistema simple que en uno donde cambian tensiones, recorridos o forma de conexión. Si quieres entender mejor por qué eso modifica lo que ves en el display, aquí ayuda revisar esta guía sobre conexión en serie o paralelo y cuándo usar cada una.
Cuándo un monitor con shunt tiene más sentido
Un monitor con shunt tiene más sentido cuando ya no te basta con una lectura básica de pantalla y necesitas seguir mejor lo que entra y sale de la batería.
Eso pasa sobre todo cuando quieres entender con más precisión el estado de carga, el consumo real a lo largo del tiempo o el comportamiento de la batería en uso. En esos casos, un display sencillo puede quedarse corto, porque da pistas útiles, pero no siempre alcanza para mostrar la película completa.
Desde mi experiencia, el salto a un monitor con shunt vale más la pena cuando el sistema ya tiene un uso diario constante, cuando la batería es una parte crítica del montaje o cuando el voltaje por sí solo empieza a quedarse corto para interpretar lo que pasa.
En resumen: un display básico es muy útil para empezar, pero no conviene pedirle más de lo que puede dar. Cuando lo uso como herramienta de orientación, funciona muy bien. Cuando intento convertirlo en diagnóstico completo, ahí empiezan los errores.
Qué tipo de monitor me conviene según mi sistema
No todos los sistemas necesitan el mismo nivel de monitoreo. En mi experiencia, aquí conviene ser práctico: primero pensar qué quiero entender del sistema y después elegir el tipo de monitor. Si solo quiero una lectura clara de lo básico, no hace falta irme de inmediato a una opción más compleja. Pero si la batería ya es una parte crítica del uso diario, entonces sí puede valer la pena dar el salto.
Un display básico de panel para empezar
Si tu objetivo es ver voltaje, corriente, potencia y energía acumulada en un sistema pequeño, un display sencillo de panel puede ser suficiente para empezar. Un ejemplo de ese enfoque es este medidor de KETOTEK:
- 【4 in 1 multimeter】 This digital DC ammeter voltmeter is used to measure the voltage, current, energy and active power o…
- 【Measuring range】 Voltage test range: DC 6.5~100V, current test range: 0~100A, active power test range: 0~10kW, energy t…
- 【More function】 Large LCD display with backlight; voltage alarm function; energy reset function; Data storage when power…
Lo interesante de este tipo de monitor es que permite ver de un vistazo varios datos útiles para el día a día. Además, varias experiencias de usuarios valoran justo eso: poder controlar sistemas solares pequeños, ver los Wh acumulados y entender mejor cuánta energía se usó o se repuso sin complicarse demasiado.
Ahora bien, también conviene ser honesto. En las opiniones aparecen algunas pegas reales, sobre todo relacionadas con visibilidad de pantalla, ángulo de lectura y ciertos casos de durabilidad. Por eso yo lo veo como una buena puerta de entrada para monitoreo básico, siempre que se entienda que no juega en la misma liga que un monitor más completo de batería.
Un monitor más completo cuando el voltaje ya no basta
Cuando el sistema ya depende mucho de la batería, o cuando el voltaje se queda corto para entender lo que está pasando, tiene más sentido pasar a un monitor más completo. Ahí entra mejor una opción como el Victron BMV-712:
- COMPREHENSIVE BATTERY MONITORING: The Victron Energy BMV-712 Smart Battery Monitor tracks various parameters for battery…
- ADDITIONAL INPUT: Victron Energy BMV-712 features an additional input which can be programmed to measure battery tempera…
- BUILT-IN BLUETOOTH COMMUNICATION: Wirelessly monitor your batteries on smartphones, tablets, and other devices. Or, conn…
Aquí el salto no es solo de pantalla, sino de información. Ya no hablamos solo de ver V, A o Wh, sino también de seguir mejor el estado de carga, el tiempo restante, el historial y el comportamiento de la batería mediante app y shunt. Eso ayuda bastante cuando el sistema tiene un uso más serio o más constante.
También aquí conviene poner los pies en la tierra. Las reseñas valoran mucho la precisión, la app y el control más fino, pero también repiten algunas críticas: el precio es alto, la pantalla física no convence a todos y hubo comentarios sobre conectores o pequeños detalles de uso. Desde mi experiencia, es una opción que tiene más sentido cuando realmente voy a aprovechar ese nivel extra de monitoreo.
Una opción con ficha completa, pero sin experiencias aportadas aquí
También hay opciones que, por ficha, se ven bastante completas. Un ejemplo es este medidor NXYHZ:
- Ammeters
- DC 120v 100A 200A 500A Combo Meter Voltage current KWh Watt Meter 12v 24v 48v 96V Battery Capacity Power monitoring
Sobre el papel, ofrece lecturas de voltaje, corriente, Ah, Wh, tiempo y algunas funciones de protección. Eso suena bien para alguien que quiere más datos en un solo equipo. El punto es que, en el material que me compartiste para este artículo, no tengo reseñas de compradores para respaldarlo con la misma seguridad que en los otros dos casos.
Por eso prefiero ser transparente: se puede mencionar como una opción interesante por funciones, pero no la presentaría con el mismo nivel de confianza que un producto donde sí tengo experiencias reales de uso para apoyar lo que digo.
Qué problemas básicos puedo detectar con estas mediciones
Un monitor sencillo no reemplaza una revisión completa, pero sí ayuda mucho a detectar señales tempranas. En la práctica, eso ya es valioso: me permite ver cuándo el sistema se está comportando de una forma distinta a la habitual y cuándo conviene mirar con más atención.
Señales de carga insuficiente
Una de las primeras cosas que puedo detectar es que el sistema no está recuperando energía como debería.
Eso suele notarse cuando, a lo largo del día, el contador Wh avanza poco, la corriente de carga es baja durante demasiado tiempo o el voltaje no muestra una recuperación coherente con las horas de sol disponibles. No siempre significa una falla grave, pero sí me indica que algo no está acompañando como esperaba.
A veces la causa es simple: menos sol útil, sombras parciales, suciedad o una demanda mayor a la habitual. Otras veces conviene revisar si el sistema está bien configurado y protegido. Por eso, cuando aparecen estas señales, también ayuda entender mejor la parte de protección básica DC: fusibles, seccionador y polaridad.
Señales de consumo más alto de lo esperado
Otra pista clara aparece cuando el sistema empieza a gastar más energía de la que yo pensaba.
Eso puede verse de varias formas: una corriente más alta al conectar ciertas cargas, una potencia instantánea que sube más de lo habitual o, sobre todo, un acumulado de Wh que crece demasiado rápido en comparación con otros días.
Desde mi experiencia, este punto es muy útil porque muchas veces el problema no está en el panel ni en la batería, sino en el uso real. Un equipo que parecía “pequeño” puede terminar consumiendo más de lo imaginado cuando pasa muchas horas encendido o cuando se suma a otras cargas.
Cuándo un medidor simple ya no basta
Llega un momento en que el display básico sí da pistas, pero ya no alcanza para entender bien el sistema.
Eso pasa cuando las lecturas empiezan a no cuadrar con el uso real, cuando necesito seguir mejor el estado de la batería o cuando quiero saber con más precisión qué entra, qué sale y qué quedó disponible. En esos casos, el monitor básico deja de ser insuficiente por malo y pasa a ser insuficiente por alcance.
Yo lo veo así: si el display ya me mostró que hay un patrón raro, perfecto, porque cumplió su trabajo. Pero si quiero ir más allá y entender de verdad qué está pasando, ahí puede tener más sentido pasar a un monitor con shunt o pedir una revisión más completa.
Seguridad básica antes de tocar o revisar el sistema
Mirar un display es una cosa; intervenir el sistema es otra muy distinta. Una lectura puede ayudarte a entender mejor lo que está pasando, pero no convierte una revisión visual en una tarea segura de manipulación. Por eso, siempre recomiendo separar bien ambas cosas: observar primero, tocar solo si sabes lo que haces.
Qué sí puedes observar sin intervenir
Hay varias cosas que sí puedes revisar sin desmontar nada ni meterte en conexiones.
Puedes mirar el display, comparar cómo cambian las lecturas según la hora del día, ver si el contador Wh sube o baja con lógica, identificar si una carga concreta hace variar el amperaje y observar si el sistema responde de forma parecida a otros días normales.
También puedes fijarte en señales visibles sin tocar: suciedad evidente, sombras, cables dañados a la vista, conectores flojos por apariencia o comportamientos raros del equipo, como reinicios o lecturas incoherentes.
Ese tipo de observación ya aporta mucho y, en la mayoría de los casos, es suficiente para detectar si conviene seguir mirando o pedir ayuda.
Qué no recomiendo tocar si no tienes conocimientos
No recomiendo manipular bornes, cableado, fusibles, derivaciones, conexiones de batería ni partes internas del sistema si no tienes conocimientos claros de lo que estás haciendo.
Tampoco conviene improvisar cambios de cableado, puentes, empalmes o pruebas “rápidas” solo para ver qué pasa. En sistemas pequeños, mucha gente se confía porque los ve simples, pero una conexión incorrecta puede dar lecturas engañosas, dañar equipos o generar un problema mayor.
Mi regla aquí es sencilla: si para revisar algo necesitas abrir, desconectar, puentear o intervenir partes eléctricas, ya no estás solo monitoreando; ya estás entrando en una tarea que exige criterio técnico.
Cuándo conviene llamar a un electricista o instalador competente
Conviene pedir ayuda cuando las lecturas no tienen sentido durante varios ciclos de uso, cuando el sistema deja de comportarse como antes o cuando aparece cualquier señal que no puedes explicar con una variación normal del día.
También lo haría si notas calentamiento anormal, olor extraño, cables deteriorados, fusibles que saltan, reinicios raros, voltajes incoherentes o dudas sobre polaridad, protección o conexión.
Desde mi experiencia, aquí lo más inteligente no es insistir a ciegas, sino parar a tiempo. Siempre recomiendo cortar la energía si corresponde, no manipular si no se tienen conocimientos y, ante dudas, contactar a un electricista autorizado o a un instalador competente, según la normativa local.
Preguntas frecuentes para cerrar con claridad
¿Qué conviene mirar primero: voltaje, amperaje o Wh?
Si quiero hacer una revisión rápida, yo empiezo por el voltaje porque me da una foto inicial del sistema. Después miro el amperaje para ver si en ese momento está entrando o saliendo corriente. Y al final reviso los Wh para entender el balance acumulado.
Ese orden ayuda mucho porque evita confundir una lectura instantánea con el comportamiento real del día.
¿El contador Wh se reinicia o se acumula?
Depende del medidor. Algunos acumulan la energía hasta que los reinicias manualmente, y otros guardan el dato hasta un corte de energía o hasta que cambias la configuración.
Lo importante aquí no es solo si se reinicia o no, sino saber desde cuándo estás leyendo ese acumulado. Si no tienes claro el punto de partida, puedes interpretar mal el dato.
¿Puedo saber el estado real de la batería solo con voltaje?
No del todo. El voltaje orienta, pero por sí solo no siempre alcanza para entender el estado real de la batería, sobre todo si el sistema está cargando, consumiendo o haciendo ambas cosas a la vez.
Por eso, cuando quiero una lectura más confiable, no me quedo solo con ese número. Lo comparo con corriente, con energía acumulada y con el momento real del sistema.
¿Cuándo vale la pena pasar de un display simple a un monitor más completo?
Vale la pena cuando el display básico ya no te alcanza para entender lo que está pasando. Por ejemplo, cuando dependes mucho de la batería, cuando el sistema tiene uso diario constante o cuando las lecturas simples ya no explican bien el comportamiento real.
Desde mi experiencia, un display básico sirve muy bien para empezar y para vigilar un sistema pequeño. Pero cuando quieres seguir mejor la batería y entender con más precisión qué entra, qué sale y qué queda disponible, un monitor más completo empieza a tener mucho más sentido.
Soy Stevenson más conocido como Steve el poeta, poeta escritor, tengo una agencia de marketing digital bignegro.com, electricista, con más de 10 años de experiencia. Estudié Electricidad en Salesianos Don Bosco y recorrí la ruta completa: de ayudante a capataz de una cuadrilla de 10 personas. Hoy lidero una pequeña empresa.
