Protección básica en DC: fusibles, seccionador y polaridad

En 20 segundos: dónde va cada cosa (mapa DC “a prueba de errores”)

Cuando alguien arma su primer kit solar (o lo compra ya armado), casi siempre me hace la misma pregunta: “¿dónde pongo el fusible y el seccionador… y cómo me aseguro de no invertir la polaridad?”.
Yo lo resuelvo con un mapa simple. Si entiendes este orden, ya estás por delante del 80% de los errores típicos.

Mapa rápido: panel → MC4 → fusible → seccionador → controlador/inversor

En un kit doméstico básico, la idea general es esta:

Panel(es) → conectores MC4 → fusible (protección) → seccionador (corte seguro) → controlador/inversor

No es “decoración”. Cada parte cumple un rol:

• Fusible DC: está para que, si pasa algo feo (corto, sobrecorriente), se sacrifique el fusible y no el cable/equipo.
• Seccionador DC: es tu “corte seguro” para trabajar o revisar sin tener que andar soltando conectores a mano.
• Polaridad ( + / − ) y MC4 bien puestos: es la diferencia entre una instalación ordenada y un susto caro por invertir cables.

Si no tienes claro cuándo se usa serie o paralelo (y por qué eso cambia dónde aparecen fusibles por ramal), te dejo esta guía aparte: Conexión en serie o en paralelo: cuándo usar cada una.

Tabla express: Elemento / Para qué sirve / Dónde va / Error típico

Tip rápido de terreno: en sistemas móviles (van/RV) y kits chicos, muchas reseñas reales repiten la misma idea: estas piezas “chicas” (como un portafusible en línea) terminan siendo las que más tranquilidad te dan porque separan el “funciona” del “funciona y es confiable”.

Glosario express (30 segundos)

Para que hablemos el mismo idioma:

• DC vs AC: el lado de los paneles/controladores suele ser DC (corriente continua). La casa normalmente trabaja en AC (corriente alterna).
• “Bajo carga”: significa que hay energía fluyendo. Si cortas “a lo bruto” cuando hay carga, puede haber chispa/arco.
• gPV: es una clasificación usada para fusibles pensados para fotovoltaica (protección en DC). No necesitas memorizarlo; solo entender que no cualquier fusible sirve igual en solar.
• 10×38: es un formato común de fusible (tamaño físico).
• “Seccionador bajo carga”: se refiere a un corte pensado para operar de forma más segura en condiciones reales (igual yo prefiero siempre desenergizar antes).

Mini “asistente” (sin cálculos): 3 preguntas y qué revisar

Yo uso este mini check para ubicar rápido qué revisar:

1. ¿Tienes 1 panel o varios?

• 1 panel: protección mínima más simple.
• Varios paneles: aumenta la importancia del orden y de no improvisar.

2. ¿Están en serie o en paralelo?

• Serie: sube voltaje, cambia cómo se comporta el conjunto.
• Paralelo: sube corriente, suelen aparecer fusibles por ramal (según cómo esté armado).

3. ¿Tienes controlador/inversor y dónde está?

• Si el equipo queda adentro y el panel afuera, yo priorizo que el corte (seccionador) sea accesible y que la polaridad esté marcada desde el día uno.

Con eso listo, ya estás preparado para el resto del artículo, donde lo voy a bajar a pasos prácticos y errores reales (de esos que en terreno se repiten).

Antes de tocar nada: reglas + semáforo de riesgo (lo que yo hago siempre)

En DC no hay que “tenerle miedo”, pero sí hay que tenerle respeto. La mayoría de los problemas que he visto en kits solares chicos no vienen por falta de ganas, sino por saltarse dos cosas básicas: orden y verificación.

Yo, antes de mover un cable o tocar un conector, sigo este ritual corto.

Herramientas mínimas: multímetro + etiquetas + llave MC4 + linterna

No necesitas un taller completo. Con esto te alcanza para trabajar con cabeza:

• Multímetro: para confirmar polaridad y voltajes (sin adivinar).
• Etiquetas o marcador: para dejar + / − marcado y no depender de la memoria.
• Llave/herramienta para MC4: para soltar/apretar sin dañar el conector ni forzar con alicates.
• Linterna: porque los errores nacen en las sombras (literal).
• Extra que siempre ayuda: bridas y un paño seco para limpiar/ordenar.

Mi regla personal: si no puedo medir y marcar, no conecto.

6 reglas en DC: desenergizar, verificar, orden, etc.

1. Desenergizo primero
   Si hay inversor/controlador, lo dejo en un estado seguro (apagado según su operación) y me aseguro de que no esté “trabajando”.
2. Verifico antes de tocar
   No me quedo con “debería estar apagado”. Mido y confirmo.
3. No desconecto conectores “a mano” con el sistema trabajando
   En DC, desconectar bajo carga puede generar chispa/arco y dejar daño interno.
4. Trabajo con orden
   Un cable a la vez, un cambio a la vez. Nada de “muevo varios y después veo”.
5. Marco polaridad y recorrido
   Dejo + y − bien identificados (etiqueta o cinta). Eso evita el error más caro: invertir polaridad.
6. Reviso firmeza y estado físico
   Conectores bien asentados, sin holgura, sin grietas, sin aislación mordida, sin olor raro.

Mini historia real (2 líneas): el error típico de desconectar MC4 bajo carga

Me ha tocado ver conectores MC4 marcados por chispa porque alguien los soltó “para probar rápido” mientras el sistema estaba trabajando. Con un seccionador y una rutina simple, ese susto se evita casi siempre.

Semáforo de riesgo: cuándo DETENERSE

Si veo cualquiera de estas señales, yo paro y no “sigo no más”:

• Arco/chispa al conectar o desconectar (más allá de un toque mínimo puntual).
• Olor a quemado (plástico, aislación, “eléctrico”).
• Conector o cable caliente al tacto (punto caliente).
• Aislación dañada, mordida, pelada o con derretimiento.
• Carcasa deformada (porta fusible / conector / caja) o piezas que ya no ajustan firme.

En esos casos, mi enfoque es: primero seguridad, después diagnóstico.

Cuándo llamar a un profesional (sin vueltas)

• Arco repetido / chisporroteo aunque intentes desenergizar correctamente.
• Carcasa derretida o cables con aislación dañada.
• Olor a quemado o puntos calientes que vuelven.
• Dudas con polaridad o mediciones que no cuadran (no “adivines”).
• Trabajo en techo/altura sin condiciones seguras.

Nota: esta información es orientativa. Si vas a intervenir una instalación fija o tienes dudas, lo más seguro es revisar fuentes oficiales y/o trabajar con un técnico calificado.

Checklist “Antes de intervenir” (copiar/pegar)

• Apagué el equipo (controlador/inversor) y dejé el sistema en estado seguro.
• Confirmé con multímetro que estoy trabajando sin energía “activa” donde voy a tocar.
• No voy a desconectar MC4 bajo carga.
• Tengo a mano: multímetro, etiquetas/marcador, llave MC4, linterna.
• Identifiqué y marqué + / − antes de mover cables.
• Revisé conectores y cables: sin holguras, sin grietas, sin aislación dañada.
• No hay olor raro, ni calor anormal, ni signos de derretimiento.
• Si aparece chispa/arco o calor: me detengo y reviso antes de seguir.

Mapa del circuito DC en kits pequeños (3 diagramas que lo dejan clarito)

Cuando yo reviso kits solares “de casa” (balcón, patio, parcela, camper, etc.), casi siempre el problema no es que falten piezas… sino que están mal ubicadas o el orden está “a medias”. Por eso, antes de hablar de marcas o accesorios, yo dibujo estos 3 mapas. Con eso, el kit queda entendible y más seguro.

Idea base (siempre): Panel(es) → fusible (protección del ramal) → seccionador (corte seguro) → equipo (controlador/inversor)

Abajo te dejo 3 escenarios típicos. No son “la única verdad”, pero sí una guía muy práctica para no perderse.

Diagrama 1: 1 panel → controlador (protección mínima)

Este es el kit más simple: un panel alimenta un controlador (y de ahí batería/consumo, según el caso).

Mapa simple (referencial):
Panel → MC4 → Fusible DC → Seccionador DC → Controlador

Cómo lo aplico yo:

• El fusible lo pienso como el “cinturón de seguridad” del cableado y del equipo aguas abajo.
• El seccionador lo dejo accesible, cerca del controlador (para cortar sin andar soltando conectores).
• La polaridad marcada desde el principio (si no, el “me confundí” aparece en el peor momento).

Error típico que veo: dejar todo “directo” y el día que hay que revisar algo, la gente termina desconectando MC4 a mano con el sistema activo.

Diagrama 2: 2 paneles en serie (qué cambia y qué no)

En serie, los paneles se “encadenan” uno tras otro. A nivel práctico, lo que cambia es que el conjunto se comporta como un solo ramal (un solo camino de energía), pero con condiciones distintas a un panel único.

Mapa simple (referencial):
Panel A → Panel B (serie) → MC4 → Fusible DC → Seccionador DC → Equipo

Qué NO cambia (y yo insisto mucho en esto):

• Sigues necesitando orden, marcado de polaridad, fusible y seccionador bien ubicados.
• Sigues evitando el “corte improvisado” en conectores.

Qué SÍ cambia en la práctica:

• Tienes más puntos de conexión (más lugares donde un conector mal puesto puede darte problemas).
• Es más importante dejar todo bien firme y bien rotulado, porque un “cruce” o inversión se vuelve más fácil de cometer si no hay orden.

Error típico que veo: “me quedó andando” pero con polaridad o conectores enredados, y después nadie se acuerda qué cable es cuál.

Diagrama 3: 2 paneles en paralelo (dónde aparecen fusibles por ramal)

En paralelo, los paneles se juntan en un punto común. Esto es típico cuando quieres sumar energía manteniendo un solo destino (equipo), pero aquí aparece la duda más frecuente:

“¿Necesito fusible por cada ramal?”

Mapa simple (referencial):
Panel A → Fusible DC (ramal A) → unión/paralelo → Seccionador DC → Equipo
Panel B → Fusible DC (ramal B) → unión/paralelo → (mismo punto)

Cómo lo trato yo (sin marear):

• En paralelo, hay más posibilidades de que un problema en un ramal afecte al otro de formas que confunden.
• Por eso, cuando el kit se arma con ramales en paralelo, suele tener sentido pensar en protección por ramal, no solo “un fusible general”.

Ojo importante: esto depende de cómo esté armado el kit y de sus componentes. Yo acá no te vendo una regla universal, pero sí una lógica: mientras más ramales juntes, más importante es que la protección no sea “una sola para todo” sin criterio.

Error típico que veo: unir en paralelo “a la rápida”, sin rotulación, con conectores que quedan tirantes o con holgura. Después aparecen falsos contactos, calentamiento o fusibles que se cortan “sin razón”.

Fusible DC: cómo elegirlo y dónde ponerlo (sin inventar números)

Si hay una pieza que yo considero “pequeña pero crucial” en un kit solar, es el fusible DC. No porque sea glamoroso, sino porque cuando algo sale mal, es preferible que se sacrifique un fusible a que se queme un cable, un conector o un equipo caro.

Ahora, ojo: en DC no conviene improvisar. La gracia del fusible es que sea el “punto débil controlado”, no una apuesta.

Fusible DC vs AC: por qué en DC no conviene improvisar

La corriente continua (DC) tiene una maña: cuando aparece un problema serio (corto, sobrecorriente), el “arco” puede comportarse distinto que en AC. Por eso, en solar no es buena idea usar cualquier fusible “porque era el que tenía a mano”.

Yo en terreno lo resumo así:
si el sistema es DC fotovoltaico, el fusible y su portafusible tienen que ser para ese mundo, no una mezcla rara.

Esto no es para asustar: es para evitar el típico escenario de “me funcionó… hasta que falló”. Y ahí es cuando se derriten carcasas, se aflojan conectores o aparece olor raro.

Qué protege realmente un fusible (la explicación que evita confusiones)

Esta parte es clave porque se entiende mal:

Un fusible NO es un escudo mágico del panel.
Lo que hace es proteger principalmente el cable/ramal y ayudar a proteger el equipo aguas abajo cuando pasa algo que dispara una sobrecorriente.

Yo lo explico con una imagen mental simple: el fusible es como el cinturón de seguridad del ramal. Si hay una condición peligrosa, se “corta” para que el daño no avance por el cableado o se lleve por delante el equipo.

Por eso también es tan mala idea “agrandarlo para que no se queme”. Si lo haces, el fusible deja de ser un fusible útil y se transforma en decoración: el problema no desaparece, solo se mueve hacia un punto más caro.

Dónde va: en línea (MC4) vs portafusible 10×38 (caja/porta)

En kits domésticos chicos, normalmente vas a ver dos enfoques:

• Fusible en línea (con conectores tipo MC4): queda como una pieza “plug and play” entre el panel y el resto del sistema.
• Portafusible 10×38 (en porta/caja): es un formato clásico de fusible “10×38” pensado para montar más ordenado (a veces dentro de una caja DC o en un soporte).

Los dos pueden cumplir la misma función, pero se eligen por comodidad, orden y entorno (interior/exterior), además de la facilidad real para revisar o reemplazar.

Portafusible en línea vs porta 10×38: cuándo me conviene cada uno

Yo lo decidiría así, sin enredar:

Me conviene un fusible en línea (MC4) cuando:

• quiero una solución rápida, limpia y fácil de integrar al cableado existente,
• el kit es chico/móvil (camper, van, respaldo liviano),
• y me importa mucho el sellado y la conexión firme.

Me conviene un porta 10×38 cuando:

• quiero algo más “ordenado” dentro de una caja/tablero,
• necesito manejar repuestos en formato estándar 10×38,
• o quiero separar el “punto de protección” del cableado exterior y dejarlo más accesible/protegido.

Pros y contras reales (de reseñas): lo que suele salir bien y lo que suele fallar

Acá es donde me gusta ser bien sincero, porque las reseñas muestran cosas que en fichas técnicas no siempre aparecen.

Falla típica: “barato que después no se puede desenroscar”

Esto pasa mucho con portafusibles económicos: el día que necesitas cambiar el fusible, te encuentras con que la pieza quedó dura, se pasó de rosca o simplemente no se deja abrir. En reseñas se repite el patrón de “compré uno barato y terminé devolviéndolo”.

Mi lectura práctica: un fusible sirve cuando lo puedes mantener. Si cambiarlo es una pelea, el sistema queda inseguro o abandonado.

Falla típica: “conexión floja” (cómo detectarla temprano)

En reseñas también aparece el caso de conectores que quedan “medio” firmes: funcionan, pero con el tiempo se aflojan o dan falso contacto. Eso es peligroso porque un falso contacto puede calentar.

Yo lo detecto temprano así:

• el conector debe cerrar con un “clic” claro y sentirse firme,
• no debería quedar girando suelto ni con holgura,
• y el primer día vale oro revisar si hay calor anormal en ese punto.

Si está flojo, yo no lo “dejo para después”. Lo corrijo al tiro.

Falla típica: “se derritió” (cuando toca reemplazar el conjunto/tramo)

Este es el caso más feo y, por desgracia, también aparece en reseñas: fusible que explota o se corta fuerte y termina derritiendo carcasa. A veces el portafusible queda tan dañado que no se separa fácil y terminas cambiando el conjunto completo o parte del cable.

Mi consejo acá es simple: si algo se derritió, no se reutiliza “porque todavía engancha”. Eso es pedir un segundo susto.

Checklist de instalación de fusible (copiar/pegar)

Yo hago esta revisión sí o sí, aunque sea un kit chico.

• El portafusible queda firme (sin holguras, sin juego raro).
• Los conectores cierran con sensación “segura” (clic/encaje correcto).
• Sellos/gomas en buen estado (si es para exterior).
• No queda el cable tirante ni forzado (tensión = falla futura).
• Polaridad marcada antes de cerrar todo (+ / −).
• Primer día: reviso calentamiento anormal (tacto cuidadoso) y olor raro.
• Si hay calor, holgura, chispa o olor: paro y reviso antes de seguir usando.

Más vendido #1

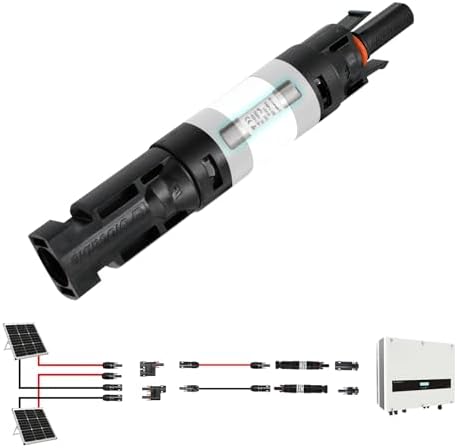

15A Solar in-line Fuse Holder Connector, IP68 1000V Male and Fema…

• [Easy to operate]: This solar inline fuse uses a touch and insert method with an internal knob type reed, plug and play …
• [Excellent Material]: This solar inline fuse connector housing is made of PPO, UV resistant and durable for outdoor use.
• [IP68 Waterproof]: Highest waterproof and dustproof standard, even in extreme weather, you can ensure your solar system …

$12.69

Comprar en Amazon

Más vendido #2

Renogy 30A Waterproof in-Line Fuse Solar Panel Holder w/Fuse

• Compatible with PV cables with different insulation diameters
• Designed for a wide range of DC applications
• Auto-lock equipment of male and female points render connections easy and reliable

$14.99

Comprar en Amazon

Más vendido #3

5 Set High Voltage Solar PV Fuse 1000VDC fusible 10×38 gPV with F…

• Fuse

$34.40

Comprar en Amazon

Seccionador DC: el corte seguro (y por qué NO se reemplaza con ‘desconectar MC4’)

Si el fusible es el “cinturón de seguridad” del ramal, el seccionador DC es el elemento que a mí me permite trabajar con la cabeza fría: cortar para revisar, mantener o intervenir sin tener que andar soltando conectores a mano.

Y acá lo digo directo: desconectar MC4 no es lo mismo que cortar con seccionador. Puede “funcionar” alguna vez, pero también es una de las formas más fáciles de terminar con conectores marcados, chispas, o un susto innecesario.

Qué es y para qué sirve (mantenimiento/emergencia)

Un seccionador DC es un dispositivo de seguridad que te permite interrumpir el circuito de forma controlada para:

• hacer mantenimiento,
• revisar conexiones,
• cambiar un fusible o un componente,
• y tener un corte rápido si algo se comporta raro.

En terreno yo lo valoro por una razón simple: cuando algo no cuadra (olor raro, calor en un conector, lectura extraña), el seccionador te permite pasar a modo seguro sin improvisar.

Dónde instalarlo para que sirva (accesible + cerca del equipo)

La ubicación típica que me funciona mejor es:

• cerca del equipo DC (controlador/inversor o el punto donde entra la energía),
• en un lugar accesible, donde puedas cortar sin “hacer acrobacias”.

Esto parece obvio, pero pasa mucho que queda escondido o incómodo, y después nadie lo usa. Mi regla: si cortar te toma más de 5 segundos o tienes que desarmar algo, ese seccionador está mal ubicado para la vida real.

Y ojo con otra cosa: en kits con panel afuera y equipo adentro, yo priorizo que el seccionador quede donde tú trabajas (cerca del controlador/inversor), no en un rincón lejos que solo se ve el día que algo falla.

Qué mirar al comprar: voltaje DC, polos, IP, bloqueo, indicador ON/OFF

Sin ponerme técnico de más, estas son las cosas que yo reviso antes de elegir uno:

• Voltaje DC compatible con tu sistema (no comprar “a ciegas”).
• Polos / corte completo: que el corte sea el adecuado para la instalación (en DC no me gusta dejar medias tintas).
• Índice IP si va a intemperie (lluvia, polvo, humedad).
• Bloqueo / posiciones: ideal que permita evitar maniobras accidentales (sobre todo si hay niños o terceros cerca).
• Indicador ON/OFF claro: que se vea fácil en qué estado está.
• Montaje: si va en tablero (tipo DIN) o con caja para pared/exterior.

Lo importante es que no lo compres pensando solo en “que corte”, sino en que lo vas a usar varias veces y tiene que ser práctico, visible y seguro.

Checklist de compra rápida (lo mínimo que yo reviso)

• Es para DC y declara compatibilidad con sistemas fotovoltaicos.
• Me calza por voltaje y por tipo de montaje (tablero o exterior).
• Tiene ON/OFF claro (no ambiguo).
• Si va afuera: tiene protección (IP) y caja adecuada.
• Queda instalable en un punto accesible (sin esconderlo).
• Permite operar sin forzar cables (sin tensión en entradas/salidas).

Más vendido #1

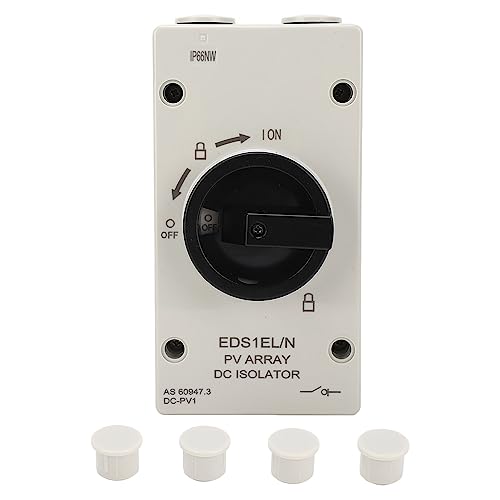

1000V 32A IP66 PV DC Isolator Switch Solar Disconnect Switch for …

• QUICK RESPONSE: Switch knob has three lockable positions to prevent misoperation. Switching mechanism adopts energy stor…
• FLEXIBLE INSTALLATION: Wall mounted design, without the need for shell installation, this photovoltaic isolator is flexi…
• ARC EXTINGUISHING: Adopting arc extinguishing method of magnetic arc extinguishing and arc extinguishing grid arc exting…

$31.91

Comprar en Amazon

Más vendido #2

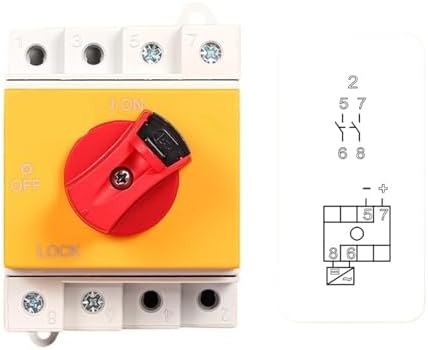

DC Solar Isolator Switch PV 1000V 32A 2P Din Rail Mounting Rotati…

• Basic Switches
• DC Solar Isolator Switch PV 1000V 32A 2P Din Rail Mounting Rotating Handle Disconnector For Solar Certified EKD6-DB32

$55.16

Comprar en Amazon

Consejo final de terreno: si tienes seccionador, úsalo. El seccionador no es para “que se vea profesional”; es para que no termines haciendo cortes improvisados en conectores, justo cuando el sistema está trabajando y menos margen tienes para equivocarte.

Polaridad del panel y MC4: protocolo simple para no invertir +/−

Si tuviera que elegir un solo error que explica la mitad de los sustos en kits solares chicos, es este: polaridad mal identificada o “asumida”. En DC, invertir + y − puede dejar la escoba rápido, y lo peor es que muchas veces pasa por algo súper simple: confiar en “a ojo”, en vez de medir y marcar.

Yo lo hago siempre igual: mido → marco → recién conecto.

Cómo identificar + y − con multímetro (paso a paso)

Este es mi paso a paso corto, el que uso en terreno:

1. Deja el panel expuesto a luz (no necesitas sol perfecto, pero sí algo de iluminación).
2. Configura el multímetro en DC (voltaje DC).
3. Conecta la punta roja al conductor que crees que es positivo y la negra al que crees que es negativo.
4. Lee el resultado:
   • Si ves un número positivo (sin signo “−”), la polaridad está como la conectaste (rojo al +, negro al −).
   • Si ves un número con signo negativo (ej: “−18.4”), es que estás al revés (rojo en − y negro en +).

Con eso, ya no hay suposiciones. Hay dato.

Consejo personal: cuando estoy apurado, igual mido. Porque el apuro es exactamente cuando la gente se equivoca.

Cómo dejarlo “a prueba de futuro”: marcado/etiquetas + orden del cableado

Medir sirve para el momento. Pero marcar sirve para el resto de la vida del kit.

Yo recomiendo dejar esto sí o sí:

• Etiqueta o cinta roja para + y azul/negra para − (en ambos extremos si puedes).
• Un recorrido ordenado: que el + y el − no queden cruzados como espagueti.
• Si hay unión/derivación, marcar también el “lado panel” y el “lado equipo”.

Esto evita el típico caso de “lo desconecté para limpiar / mover / guardar… y después no me acuerdo”.

Buenas prácticas con MC4 (solo seguridad): crimp, enclavamiento, no mezclar incompatibles

Acá yo no me voy a ir al tutorial completo de conectores (eso lo dejo en el artículo específico), pero sí te dejo lo que importa para seguridad y fallas típicas:

• El MC4 tiene que quedar bien asentado: cuando engancha, se siente firme (nada de “medio puesto”).
• Evita andar “forzando” con alicates: si cuesta, revisa antes de apretar.
• No mezcles conectores incompatibles “porque calzan”: que calcen no significa que hagan buen contacto.
• Si el conector queda tirante, torcido o con tensión: yo lo doy por falla futura.

Error típico: medir metiendo puntas dentro del MC4 (mejor adaptador)

Este error lo he visto demasiado: la gente mete las puntas del multímetro dentro del MC4 para medir. Se puede, pero es fácil:

• falsear contacto,
• pelar algo,
• o hacer un corto accidental.

Una solución mucho más limpia es usar un adaptador de prueba que convierte MC4 a bananas para el multímetro. En reseñas, este tipo de accesorio se valora justamente por eso: mides sin inventar y sin “meter cables a presión” dentro del conector.

Más vendido #1

PVC Electrical Polarity Labels 12mm Self-Adhesive Positive Negati…

• Easy to use: simple to apply without the need for tools, these polarity safety stickers are perfect for quick deployment…
• Effortless labeling: easy to apply without any tools, these polarity labels are suitable for rapid deployment in a varie…
• Lasting material: constructed from pvc, these polarity labels stay clear and readable over time, reducing maintenance is…

$8.99

Comprar en Amazon

Más vendido #2

AstroAI Multimeter Tester, TRMS 4000 Counts Volt Meter Auto-Rangi…

• Wide application – The AstroAI M4K0R Multimeter accurately measures AC/DC voltage to 600V, Current to 10A, Resistance to…
• Non-contact- Fully safe non-contact voltage testing with sound and light alarms. You can detects AC voltage without the …
• Thoughtful design – Support Data Hold, Max, Auto Shut-off, low battery indicator and continuity buzzer. Includes Conveni…

$17.99

Comprar en Amazon

Más vendido #3

MC4 Connector Tester, Solar MC4 to 4mm Banana Plug Test Lead for …

• Durable Material: PC+ABS housing provides excellent insulation, impact resistance, and UV protection
• High Voltage Rating: 1500V / 20A capacity, perfect for photovoltaic and electrical testing
• Weatherproof Protection: IP68 waterproof rating ensures reliable performance in harsh weather

$9.99

Comprar en Amazon

Si quieres el detalle de MC4, calibres y caída de tensión, está acá:
Cables y conectores en kits solares: MC4, calibre AWG/mm² y caída de tensión.

Puesta en marcha: verificación final en 60 segundos (mi rutina)

Esta es la parte que más tranquilidad me da. Porque una cosa es dejar todo “bonito” en el cableado y otra es confirmar que el sistema quedó seguro y coherente antes de usarlo.

Yo lo hago así: una rutina corta, siempre igual. Si la cumples, reduces muchísimo los errores típicos (polaridad invertida, conectores flojos, puntos calientes y cortes improvisados).

Checklist final: polaridad OK, conexiones firmes, fusible montado y seccionador accesible

Antes de “darle vida” al kit, reviso:

• Polaridad OK: + y − marcados y medidos (no a ojo).
• Conexiones firmes: MC4 asentados, sin holguras, sin tensión en el cable.
• Fusible montado: portafusible bien cerrado (si es de rosca), sellos en buen estado si va a exterior.
• Seccionador accesible: lo puedo cortar en segundos, sin mover nada, y se entiende ON/OFF.
• Ruta ordenada: cables no cruzados al azar, sin quedar “apretados” por una tapa o esquina.

Mi regla de oro: si algo se siente “medio puesto”, para mí está mal puesto.

Lectura rápida con multímetro: qué me deja tranquilo y qué me hace parar

Acá no busco exactitud de laboratorio. Busco señales claras.

• Me deja tranquilo:
  • lectura coherente (sin signos raros si estoy midiendo polaridad como corresponde),
  • valores estables (no saltando como loco sin razón),
  • continuidad donde debe haber continuidad y “corte” donde debe haber corte (cuando opero el seccionador).
• Me hace parar:
  • lectura negativa cuando no debería,
  • valores que cambian demasiado sin explicación,
  • chispa/arco al manipular,
  • o cualquier indicio de calor/olor extraño.

Y ojo: si el multímetro tiene funciones como detección “sin contacto”, yo no las usaría como única evidencia. Para DC solar, lo que manda es medir bien con puntas/adaptadores.

Prueba de realidad post-instalación (la que evita derretidos y fallas raras)

Este punto es el que más se parece a la vida real y el que más rescata equipos.

Primer día / primeras horas de uso, yo hago una mini inspección:

• Paso la mano con cuidado (sin quemarme) por los puntos clave:
  • portafusible,
  • uniones,
  • conectores MC4,
  • entrada del controlador/inversor.
• Si hay un punto que se siente más caliente que el resto, para mí es señal de:
  • conexión floja,
  • contacto pobre,
  • cable tirante,
  • o montaje que quedó a medias.

Si algo se siente flojo o caliente, yo no lo dejo “para después”.
Lo detengo, corto con el seccionador y corrijo. Porque si hoy está “medio malo”, mañana suele estar peor.

Este punto conecta muy bien con lo que aparece en reseñas reales: cuando un portafusible o conector queda flojo, no siempre falla al instante… pero el problema aparece con el uso, con vibración (vehículos), humedad o calor.

Qué registrar (foto + rotulado) para mantención

Esto es simple y poderoso:

• Una foto del recorrido y de cómo quedan conectados fusible y seccionador.
• Foto de las etiquetas + / −.
• Si tienes caja o tablero: foto del interior antes de cerrar.
• Un rotulado mínimo: “lado panel”, “lado equipo”, “corte DC”.

Esto evita el “lo desarmé para limpiar y ahora no sé cómo iba”.

Y si te falta lo básico para medir y seguir el comportamiento del kit con el tiempo, acá te dejo mi guía simple: monitoreo sencillo voltímetro amperímetro contador wh.

Fallas típicas (tabla rápida) y cómo las resuelvo en terreno

Esta sección existe por una razón: cuando algo falla en un kit solar, la gente suele hacer dos cosas malas al tiro: improvisar o culpar al panel. En terreno, la mayoría de las fallas que he visto no son “misterios”, sino combinaciones de: conexión floja, polaridad confusa, corte mal hecho o componente que ya venía medio justo.

Yo lo abordo así: corto seguro → reviso en orden → corrijo lo básico → recién después saco conclusiones.

“Se quemó el fusible”: causas probables + revisión en orden

Cuando un fusible se corta, yo no lo tomo como “mala suerte”. Lo tomo como señal.

Orden de revisión (mi rutina):

1. Corto con el seccionador y dejo el sistema seguro.
2. Inspección visual: portafusible, cable, conectores. Busco deformaciones, olor raro, marcas, aislación dañada.
3. Reviso firmeza: muchas veces el problema no es “el fusible”, sino un contacto flojo que calentó.
4. Busco la causa antes de reemplazar: si cambias el fusible sin corregir lo que lo hizo cortarse, va a volver a pasar.

Lo que suele estar detrás (en kits chicos):

• un corto accidental en una conexión,
• cable pellizcado o aislación dañada,
• conector flojo que genera calor,
• fusible/porta que no quedó bien cerrado.

Consejo de terreno: si el portafusible o conector quedó con señales de calor, yo no me quedo tranquilo “solo cambiando el fusible”. Primero dejo el punto de contacto impecable o reemplazo el tramo si corresponde.

“Chispazo/arco”: qué significa + cómo evitarlo (corte seguro)

Si ves chispa al conectar o desconectar, no lo normalices.

En DC, el arco suele aparecer cuando alguien:

• desconecta bajo carga,
• hace contacto “a medias”,
• o manipula conectores con tensión circulando.

Cómo lo evito yo:

• corto con seccionador,
• verifico con multímetro,
• y recién ahí desconecto si es necesario.

Si el arco es repetido o se escucha chisporroteo, para mí es semáforo rojo: detenerse y revisar. No es “algo que pasa”.

“Lectura negativa”: polaridad invertida (corrección paso a paso)

Esta es la falla más fácil de resolver, pero también la que más sustos genera.

Si mides y el multímetro te muestra un valor con “−” (negativo) cuando esperabas positivo, lo leo así: tienes la polaridad invertida respecto a cómo pusiste las puntas.

Paso a paso (sin drama):

1. corto seguro (seccionador / sistema en estado seguro),
2. vuelvo a medir con calma,
3. intercambio puntas para confirmar (rojo/negro),
4. marco + y − correctamente,
5. recién después reconecto.

Consejo práctico: si te pasó una vez, marca. Si no marcas, se repite.

12V vs 24V: lo mínimo que necesitas entender (sin desviarnos)

Este tema da para un artículo completo (y de hecho lo tengo separado), pero acá lo voy a dejar en lo justo para que entiendas por qué a veces cambiar de 12V a 24V hace que todo se comporte mejor… y por qué no te salva de las buenas prácticas básicas.

Por qué subir voltaje puede ayudar (menos corriente)

Sin ponernos matemáticos, la idea es simple: para entregar una misma “cantidad de energía”, si subes el voltaje, normalmente el sistema necesita menos corriente.

¿Y por qué importa eso en un kit solar real?

• Menos corriente suele significar menos estrés para conexiones y puntos críticos.
• También suele ayudar a que el sistema sea más tolerante con recorridos de cable (sobre todo si hay distancia entre panel y equipo).
• Y en la práctica, reduce la probabilidad de que una conexión “justita” se caliente por trabajar al límite.

Ojo: esto no significa que 24V sea “mejor en todo”. Significa que, para ciertos escenarios (distancias, potencias, consumos), puede ser una forma más eficiente y estable de trabajar.

Qué NO cambia: polaridad clara y corte seguro igual

Lo digo tal cual: aunque cambies de 12V a 24V, los errores básicos siguen siendo errores.

• Si inviertes polaridad, da lo mismo el voltaje: el susto puede ser igual o peor.
• Si desconectas bajo carga, el arco/chispa sigue siendo un riesgo.
• Si tienes holguras, falsos contactos o conectores “medio puestos”, igual puedes tener calentamiento.
• Si no tienes corte seguro (seccionador) y rutina de verificación, sigues expuesto a improvisar cuando algo falle.

Desde mi experiencia, mucha gente sube a 24V buscando “solucionar” fallas que en realidad eran de instalación: polaridad confusa, conectores flojos, fusible mal montado o falta de corte seguro. Cambiar voltaje no arregla eso.

Si dudas entre 12V y 24V y quieres una guía completa (distancia, potencia y casos típicos), acá lo dejo bien aterrizado: kits 12v vs 24v elección distancia potencia.

Preguntas frecuentes

¿Necesito fusible DC con un solo panel?

En la práctica, sí conviene considerarlo como protección base, sobre todo si el cableado no es ultra corto o si el kit va a estar en uso real (movimiento, humedad, manipulación, etc.).

Yo lo veo así: con un solo panel igual puedes tener un problema (corto, cable pellizcado, conector flojo que calienta). El fusible no “mejora” la producción, pero sí te da una capa de seguridad para que un fallo no se lleve por delante el ramal o el equipo aguas abajo.

Si tu kit es muy básico y estás empezando, mi recomendación es simple: mejor tener el fusible bien puesto que no tener nada y terminar cortando a mano cuando algo falle.

¿El seccionador va antes o después del controlador/inversor?

Depende del diseño del kit, pero la idea práctica que yo sigo es esta:

• el seccionador debe quedar en un punto donde realmente lo puedas usar,
• y normalmente eso significa cerca del equipo (controlador/inversor), en el lado DC, para cortar y trabajar sin improvisar.

El error típico es dejarlo escondido o en un lugar incómodo. Un seccionador que no se usa porque “da lata llegar”, en la vida real no te sirve.

¿Puedo cortar desconectando MC4 “a mano”?

Yo no lo recomiendo como práctica habitual.

Sí, puede haber gente que lo hace y “no le pasa nada”… hasta que le pasa. Desconectar bajo carga puede generar chispa/arco y marcar conectores. Además, cuando andas apurado, es fácil dejar un conector medio puesto, o generar un falso contacto.

Mi consejo de terreno es este: si tu instalación merece estar conectada, también merece tener un corte seguro. El seccionador está justamente para evitar ese tipo de maniobras.

¿Qué hago si no estoy seguro de la polaridad?

No conectes “a ojo”. Haz esto:

1. deja el sistema en estado seguro (corte/apagado según corresponda),
2. mide con multímetro en DC,
3. identifica + y −,
4. marca con etiquetas o cinta,
5. recién ahí conecta.

Si las mediciones te salen raras o no se estabilizan, ahí sí: para y revisa (o pide ayuda). La polaridad es el tipo de cosa donde un error cuesta más que 5 minutos de paciencia.

Cierre: el pack mínimo de protección DC (checklist final)

Si llegaste hasta acá, ya tienes lo más importante: un orden claro y una rutina práctica para que tu kit solar no dependa de la suerte.

Yo lo resumo así: en DC, la seguridad no viene de “comprar lo más caro”, sino de hacer tres cosas bien y siempre igual:

• proteger el ramal (fusible DC),
• tener un corte seguro (seccionador DC),
• y no equivocarte en lo básico (polaridad clara + conectores bien asentados).

Checklist de compra/instalación (sin números)

Este es mi “pack mínimo” para dormir tranquilo:

• Fusible DC instalado donde corresponde, con portafusible firme (sin holguras).
• Portafusible y conectores bien cerrados (sin tensión, sin cable tirante).
• Seccionador DC accesible, con ON/OFF claro, instalado cerca del equipo para cortar sin improvisar.
• Polaridad medida y marcada (+ / −) en puntos clave (no “a ojo”).
• MC4 bien asentados (nada de “medio puesto”), sin mezclar incompatibles.
• Foto/registro del recorrido + rotulado mínimo (“lado panel / lado equipo”).
• Primer día: mini revisión de calor/olor/holguras (si algo calienta o huele raro, paro y reviso).

Próximo paso recomendado según tu kit

Si tu kit es muy básico, con esto ya quedas en un estándar mucho más seguro que la mayoría de instalaciones “rápidas”.
Si tu kit crece (más paneles, más distancia, más consumo), el siguiente salto suele ser ordenar mejor el sistema completo (tensiones, distancias y configuración).

Si estás armando tu primer kit y quieres verlo completo, sin enredos, acá te dejo el mapa general: Kit solar para balcón: qué incluye y cuánta energía entrega (W y Wh/día).

Y si estás en esa duda típica de 12V vs 24V por distancia y potencia, esta guía te va a ahorrar hartos dolores de cabeza: kits 12v vs 24v elección distancia potencia.
