Introducción cercana + quién te guía

Qué resuelven los zócalos técnicos (energía y datos sin picar muro, acabado limpio)

¿Necesitas enchufes y puntos de red donde hoy no los hay, pero sin romper muros? Las canaletas de zócalo/rodapié permiten llevar energía y datos pegados al perímetro de la pared, con tapa registrable para añadir o reemplazar cables más adelante. El resultado: acabado limpio, rutas discretas a ras del suelo, esquinas resueltas con piezas específicas y espacio para separar circuitos (evitando interferencias). Es una solución ideal para home-office, salas de TV y oficinas con varios puestos.

Experiencia del autor (Stevenson: 10+ años, ex capataz, Salesianos Don Bosco)

Soy Stevenson, electricista con más de 10 años de experiencia, ex capataz (equipo de 10 personas) y formación en Salesianos Don Bosco (2 años). He instalado zócalos técnicos en viviendas y oficinas: lo que más aprecian mis clientes es poder mover puestos sin obras y mantener el orden con un remate prolijo en esquinas y encuentros con puertas y muebles.

Seguridad y “ver normativa local” (separación circuitos, altura de tomas, trayectos)

Trabaja con el circuito desenergizado y respeta la normativa local (separación energía/datos, capacidad de canaleta y ubicación de tomas). En canaletas de zócalo, usa divisores para mantener energía y datos en compartimentos distintos; en cambios de dirección, evita radios cerrados que pellizquen el cable. Si el recorrido entra a un mueble o tablero, protege el paso y cuida el radio en la transición.

Zócalo, rodapié y canaleta: conceptos y diferencias

Rodapié/zócalo decorativo vs zócalo técnico con canaleta

• Rodapié o zócalo decorativo: pieza de remate que cubre la junta entre pared y suelo. No está pensado para llevar cables.
• Zócalo técnico (con canaleta): incorpora base + tapa registrable y, según el modelo, compartimentos para separar energía y datos. Permite:
  • Añadir o sustituir cables sin obra.
  • Montar mecanismos (enchufes, RJ45) mediante adaptadores compatibles.
  • Resolver esquinas con piezas específicas y mantener un acabado limpio en todo el perímetro.

Cuándo elegir zócalo técnico

• Home-office y salas de TV donde necesitas enchufes/datos en nuevas ubicaciones.
• Oficinas con varios puestos y necesidad de compartimentos separados (energía/datos) y reserva para crecer.
• Espacios donde quieres que la instalación pase inadvertida a ras de suelo.

Canaletas perimetrales vs canaletas superficiales en pared

• Canaleta perimetral (zócalo técnico): corre a nivel del piso; “sustituye” o se monta sobre el rodapié existente. Pros: discreción, fácil continuidad en esquinas, y acceso rápido a todo el perímetro.
• Canaleta superficial en pared: se instala a media altura (p. ej., a la altura del escritorio) o cerca de la TV. Pros: tomas a mano y menor longitud de latiguillos; ideal cuando las conexiones deben quedar elevadas.

Criterios para decidir

• Ergonomía: si las tomas deben quedar accesibles sobre el escritorio, usa canaleta superficial; si priorizas ocultar y recorrer todo el perímetro, elige zócalo técnico.
• Separación energía/datos: verifica que el sistema tenga divisores o compartimentos y respeta radios de curvatura en cambios de dirección.
• Acabado: asegúrate de que existan esquinas internas/externas, uniones y tapas finales compatibles con tu modelo, para que el resultado sea continuo y prolijo.

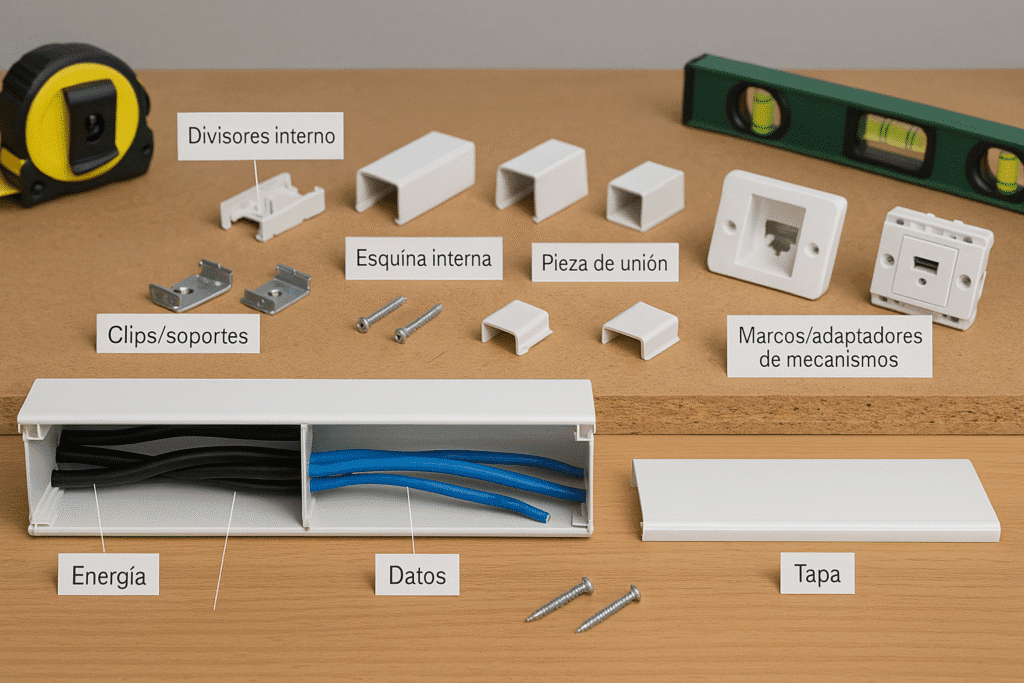

Componentes del sistema

Base y tapa; divisores internos (energía/datos)

• Base: perfil que se fija al muro (sobre el rodapié existente o sustituyéndolo). Debe quedar nivelado y alineado en todo el perímetro para que los accesorios (esquinas, uniones) asienten sin saltos.
• Tapa registrable: permite abrir/cerrar para añadir cables o cambiar un punto de toma. Comprueba que “haga clic” uniforme en toda la longitud (sin combas).
• Divisores internos: separan energía y datos para reducir interferencias y mantener orden. En tiradas densas u oficinas, prioriza modelos con dos o tres compartimentos.
  • Regla práctica: rutas paralelas separadas y cruces a 90° cuando sean inevitables. En curvas, respeta radios de curvatura para que los cables no se pellizquen.

Soportes, clips y fijación

• Clips/soportes: algunos sistemas se fijan con clips que luego reciben la base; otros se atornillan o adhieren directamente. En paredes irregulares, prefiere atornillado puntual para evitar separaciones.
• Adhesivo: útil en tramos cortos o sobre superficies lisas; limpia bien y presiona de centro a bordes. Si hay dudas de adherencia (pinturas viejas, polvo), combina con tornillería.
• Paso por puertas y encuentros: corta con inglete limpio y usa la pieza de unión adecuada; si un tramo requiere perfil bajísimo o salvar un vano, evalúa un pequeño segmento con cable plano y transiciona ordenado dentro de la canaleta.

Accesorios: esquinas, uniones, tapas finales y adaptadores de mecanismos

• Esquinas internas/externas: resuelven los giros sin forzar el radio; montan “a presión” o con tornillo según el sistema. Ajusta primero la base para que la esquina asiente sin huecos.
• Piezas de unión: conectan dos tramos en línea manteniendo la continuidad visual. Úsalas para tramos largos y para absorber pequeñas dilataciones.
• Tapas finales: remate limpio en el inicio/fin de la instalación y en encuentros con marcos de puertas.
• Adaptadores/marcos de mecanismos: permiten integrar enchufes y tomas de datos (RJ45) al frente del zócalo técnico. Comprueba compatibilidad con tu serie de mecanismos y deja reserva de espacio para el cableado trasero (sin pliegues).
  • Si el zócalo alimenta un gabinete o mueble, protege el orificio de entrada con pasamuros/prensaestopas y realiza la curva dentro, con radio suficiente.

Tip de planificación: traza el recorrido completo, marca dónde irán las tomas y ubica esquinas/uniones antes de cortar. Así eliges la cantidad de accesorios correcta y evitas empalmes improvisados.

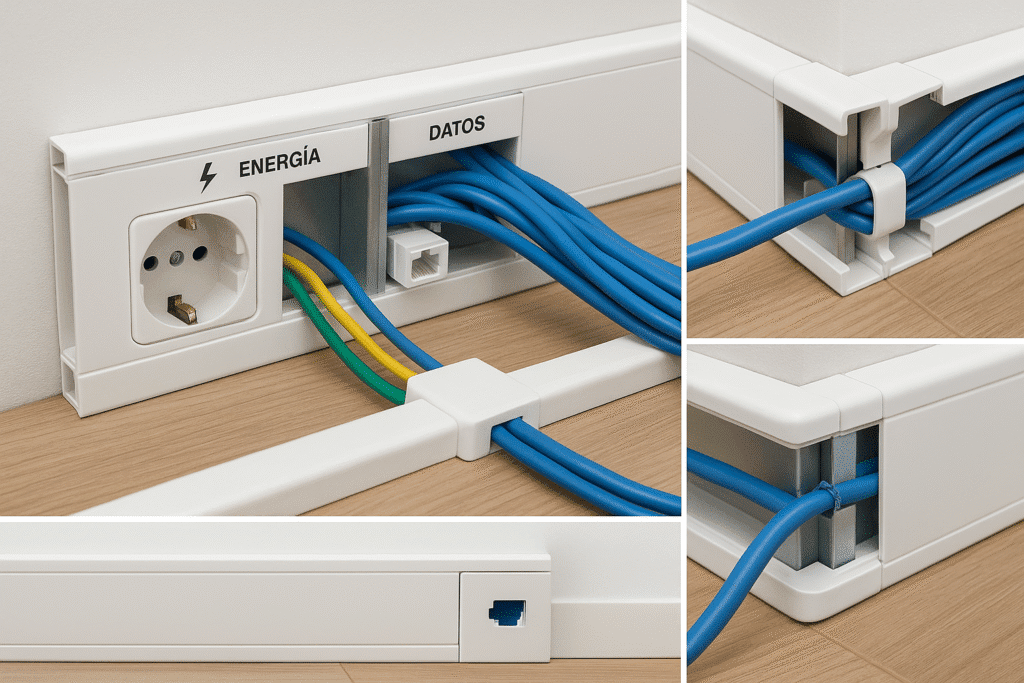

Separación de energía y datos (sin interferencias)

Cuándo usar divisor y cuándo añadir apantallamiento

• Divisor interno siempre que convivan 230/127 V con red (Ethernet) o baja tensión en el mismo zócalo técnico. El divisor crea compartimentos separados para reducir acoplamientos y mantener orden.
• Apantallamiento (placa o tabique metálico del sistema) es útil en oficinas con densidad alta de cables, PoE de potencia o cuando el zócalo recorre zonas con fuentes de ruido (fuentes conmutadas, motores, balastos).
• Si el modelo ofrece tres compartimentos, usa uno para energía, otro para datos y deja reserva para futuras ampliaciones o señal débil (telefonía, sensores). Evita mezclar cables de categorías distintas en el mismo compartimento.

Regla práctica de rutas y cruces a 90°

• Lleva energía y datos en compartimentos distintos a lo largo de todo el recorrido; no “saltes” de un lado a otro sin una razón de montaje clara.
• Cuando un cable de datos deba cruzar un mazo de energía, hazlo en ángulo recto (90°) y en el punto más corto posible.
• En curvas o esquinas, no “apiles” ambos servicios en la misma esquina: utiliza las piezas de esquina manteniendo el divisor y cuida el radio de curvatura (sin pellizcar). Guía útil para planificar radios y cambios.
• Evita la compresión dentro del zócalo: si la tapa cuesta cerrar, aumenta la sección o libera espacio en el compartimento. La tapa debe encajar sin esfuerzo y sin marcar los cables.
• Si necesitas entrar/salir hacia un mueble o gabinete, protege el orificio con pasamuros/prensaestopas y realiza la curva dentro del volumen, manteniendo el divisor en el tramo de zócalo.

Buenas prácticas rápidas

• Planifica los puntos de toma y datos antes de cortar: menos cruces, menos interferencias.
• Etiqueta cada compartimento y deja cuerda de mantenimiento o reserva para futuras altas.
• Si oyes ruidos en audio, notas baja de velocidad en red o cortes intermitentes, revisa: continuidad del divisor, que no existan tramos en paralelo sin separación y el radio en las esquinas.

Hogar vs oficina: cómo elegir por escenario

Home-office (pocos puestos, ampliación fácil)

• Objetivo: llevar enchufes y RJ45 a 1–2 escritorios sin obra.
• Configura así: zócalo técnico de 2 compartimentos (energía/datos) con tapa registrable.
• Puntos de toma: coloca módulos a la altura del zócalo; si necesitas subir al escritorio, usa canaleta superficial corta o elevadores de mesa.
• Radio y curvas: evita giros cerrados en esquinas; usa piezas específicas y mantén el divisor. Guía de radios.
• Puertas y encuentros: si debes “saltar” un vano, resuélvelo con tramo mínimo y transición ordenada.
• Reserva: deja 10–20% de espacio libre por compartimento para futuras altas.

Oficina (varios puestos, densidad y orden)

• Objetivo: distribuir energía, datos (Cat6/6A/7) y, si aplica, PoE a varios puestos con mantenimiento sencillo.
• Configura así: zócalo técnico de 3 compartimentos (energía / datos / reserva), divisor continuo y posibilidad de apantallamiento si la ruta va paralela a mazos de potencia.
• Accesorios clave: esquinas internas/externas, tees/derivaciones para ramales, uniones para tramos largos y marcos de mecanismos compatibles.
• Buenas prácticas: cruces a 90°, etiquetado por tramo y puntos de registro estratégicos (tapas accesibles).
• Entradas a racks/gabinetes: protege el orificio con pasamuros/prensaestopas y realiza la curva dentro del volumen, sin pellizcar cables.
• Uniones internas: si surgen empalmes/derivaciones, alójalos en caja con volumen suficiente.

Sala TV / entretenimiento (ocultar y dejar listo para upgrades)

• Objetivo: ocultar alimentación, HDMI/óptico y red alrededor del mueble TV, con opción de ampliar (consolas, AP, soundbar).
• Configura así: zócalo técnico de 2 compartimentos y tapas finales limpias; coloca los módulos cerca del mueble para cables cortos y ordenados.
• Rutas discretas: aprovecha el perímetro para llegar a laterales del mueble y entrar protegido (sin bordes que corten) al interior.
• Curvas y radios: nada de “picos” detrás del mueble; usa piezas de esquina y mantén arcos suaves.
• Reserva: deja un compartimento o espacio libre para futuros puntos de datos o alimentaciones adicionales.

Dimensiones, capacidad y compatibilidad con mecanismos

Altura/ancho y “capacidad útil”

• La altura y el ancho del zócalo técnico determinan cuántos cables y cuántos compartimentos puedes llevar. Consulta siempre la ficha del fabricante para capacidad y accesorios del modelo elegido.
• Regla práctica: no llenes “a tope”. Mantén 20–30% de reserva por compartimento para futuras altas y para que la tapa cierre sin esfuerzo.
• Los cables de datos y los de energía deben ir en compartimentos separados; si vas justo de espacio, prioriza un modelo multicompartimento y planifica derivaciones.

Radio de curvatura: que nada quede pellizcado

• En cada esquina o cambio de dirección, respeta el radio mínimo indicado por cada cable (varía por tipo y fabricante).
• Usa piezas de esquina del sistema (internas/externas) para que la curva sea un arco suave y no “quiebre” el mazo. Guía útil para planificar radios y orden.

Compatibilidad con mecanismos (enchufes y datos)

• Elige zócalos con marcos/adaptadores para tus series de mecanismos (enchufes) y placas RJ45/Keystone; confirma altura y hueco trasero para que el conector no se pliegue.
• Deja holgura detrás de cada módulo; el cable no debe forzar la tapa ni la espiga del conector.
• Si el frente del zócalo alimenta un mueble o gabinete, protege el orificio de entrada y realiza la curva dentro del volumen, sin bordes cortantes.

Organización interna y crecimiento

• Etiquetado por tramo/puesto desde el inicio; te ahorra tiempo en ampliaciones.
• Planifica puntos de derivación (con tees/piezas del sistema) en zonas accesibles; si necesitas empalmes o repartos, alójalos en caja con volumen suficiente (no dentro del compartimento apretado).

Esquinas internas/externas y radios de curvatura

Piezas de esquina: úsales el trabajo difícil

• Esquina interna (ángulo hacia adentro del recinto): la pieza guía el mazo por un arco suave sin que la tapa se abra.
• Esquina externa (saliente hacia el pasillo): protege el giro y evita que el cable “quiebre” en el filo.
• Consejo: instala primero la base bien nivelada; si la base “baila”, la esquina no asentará y la tapa quedará forzada.

Mantén el radio: nada de pliegues

• Cada cable (energía, datos, audio/video) tiene un radio mínimo indicado por su fabricante. Respétalo en todos los giros.
• No “apiles” mazos distintos en la misma esquina: conserva el divisor y curva cada compartimento por su lado.
• Si la curva queda muy cerrada o la tapa cuesta cerrar, sube de tamaño de zócalo o reubica la esquina para abrir el radio.
• Guía de planificación de radios y cambios de dirección.

Técnica de tendido en el giro

• Lleva los conductores peinados y paralelos antes de entrar a la esquina; evita cruces delante de la tapa.
• Presenta en seco la esquina y prueba con un par de cables; si rozan la tapa, reacomoda o aumenta capacidad.
• En datos, cuida que la torsión del par no se desarme en el giro; no aprietes con bridas duras: mejor velcro suave.

Micro-checklist en cada esquina

• Pieza correcta (interna/externa) colocada con base nivelada.
• Divisor continuo: energía y datos separados.
• Arco suave sin pellizcos; tapa cierra sin esfuerzo.
• Cables peinados; sin cruces delante de la tapa.
• Si además entras a un mueble/gabinete cerca del giro, protege el paso y realiza la curva dentro.

Paso de puertas y encuentros con muebles

Cruce de puertas sin obra

• Evita la zona de pisada directa. Lleva el zócalo por el canto del marco y salva el vano por el lado menos transitado.
• Si el salto es inevitable, resuélvelo con un tramo mínimo y transición cuidada: guía útil para decidir plano vs redondo y cómo hacer la transición sin bultos.
• En todos los casos, la tapa debe cerrar sin esfuerzo y el divisor no debe interrumpirse en el cruce; si la pieza del sistema no contempla el paso, reubica el cruce a un punto con más espacio.

Encuentros con muebles (zócalo de cocina, clósets, racks)

• Lleva el recorrido por el perímetro visible hasta el lateral del mueble y luego entra protegido (sin bordes cortantes) mediante pasamuros/prensaestopas; realiza la curva dentro del volumen del mueble, con radio suficiente.
• Evita que el cable quede en la trayectoria de bisagras/correderas. Deja una holgura de servicio pequeña para que los tirones no recaigan en los conectores.

Remates y continuidad estética

• Usa las piezas de unión y tapas finales del sistema; los cortes deben ser rectos o a inglete (según el accesorio) para que el color y el perfil continúen sin saltos.
• Si el rodapié existente tiene irregularidades, prioriza atornillado puntual para mantener la base plana y que la esquina asiente perfecto.

Radios y divisores en el cruce

• En los encuentros de puerta o mueble, evita curvas cerradas; si la geometría te obliga, sube de sección de zócalo o usa la pieza de esquina apropiada.
• Mantén el divisor en todo el tramo: energía y datos no deben cruzarse en paralelo en un espacio reducido; si es inevitable cruzar, que sea a 90° y en el tramo más corto.
• Para planificar radios y orden interno en cambios de dirección, apóyate en: canaletas internas de tablero radios de curvatura y paso ordenado.

Micro-checklist en puertas y muebles

• El cruce no queda en la zona de pisada.
• Divisor continuo y cruces a 90° si son inevitables.
• Tapa cierra sin marcas; sin compresión del mazo.
• Paso protegido al entrar a muebles/gabinetes y curva dentro del volumen.
• Sin interferir con bisagras/correderas; holgura de servicio lista.

Instalación paso a paso (sin obra)

1) Medición y replanteo

1. Recorre el perímetro y marca con cinta dónde irán tomas y puntos de datos.
2. Presenta esquinas internas/externas y uniones para calcular cortes sin sorpresas.
3. Decide el lado para energía y el lado para datos (mantén esa convención en todo el trazado).

2) Corte y preparación

1. Corta la base del zócalo a medida (cortes rectos o a inglete según accesorio).
2. Lija/limpia los cantos para que las piezas de esquina asienten sin huecos.
3. Precoloca el divisor (si es desmontable) y verifica que no interfiera con los marcos de mecanismos.

3) Fijación de la base

1. Superficie limpia y seca. Sobre pared irregular, prefiere atornillado puntual; en superficies lisas, puedes combinar adhesivo + tornillos.
2. Comprueba nivel y alineación: si la base “baila”, la tapa abrirá en esquinas/uniones.

4) Tendido interno (energía y datos separados)

1. Peina los cables paralelos, cada uno en su compartimento.
2. Evita curvas cerradas en esquinas; usa las piezas del sistema y respeta el radio.
3. Si debes entrar a un mueble/gabinete, protege el orificio y haz la curva dentro.
4. Si aparece una unión o derivación, no la dejes apretada dentro del zócalo: alójala en caja de paso/empalme con volumen suficiente.

5) Mecanismos y marcos

1. Instala adaptadores compatibles para enchufes y placas RJ45/Keystone.
2. Deja holgura trasera para que ni la tapa ni la espiga del conector fuerzen el cable.
3. Etiqueta energía y datos (especialmente en oficinas).

6) Colocación de tapas y accesorios

1. Monta esquinas, uniones y tapas finales; la tapa debe encajar sin esfuerzo a lo largo de todo el tramo.
2. Revisa que el divisor quede continuo en cada accesorio (sin “puentes” entre compartimentos).

7) Verificación y pruebas

1. Comprueba continuidad en datos/energía y que no existan pellizcos.
2. En datos, prueba conectividad (link/speed); en energía, revisa que no haya calentamientos con carga normal.
3. Observa esquinas y encuentros: si la tapa abre, corrige alineación o aumenta sección.

Micro-checklist de instalación

• Ruta replanteada con puntos de toma definidos.
• Base alineada; cortes rectos/inglete limpios.
• Divisor instalado y continuo en todo el recorrido.
• Esquinas del sistema (sin radios forzados).
• Tapa cierra uniforme; sin compresión del mazo.
• Pruebas de energía y datos superadas.

Acabado limpio y estética

Empalmes invisibles y continuidad de color

• Corta recto o a inglete según el accesorio de unión; prueba “en seco” para que la junta quede cerrada sin luz.
• Mantén misma marca y referencia en todo el perímetro para asegurar tono y brillo idénticos.
• En tramos largos, usa piezas de unión del sistema (evita cortar “a mano” la tapa para empalmar).

Alineación y repetición de módulos

• Marca una cota de referencia (láser/nivel) y coloca todos los mecanismos a la misma altura.
• Agrupa energía y datos de forma simétrica (p. ej., energía a la izquierda, datos a la derecha) para que visualmente “respire”.
• Deja holgura trasera para que el conector no empuje la tapa; si falta espacio, cambia a un marco más profundo o reubica el punto.

Esquinas y encuentros “limpios”

• Presenta las esquinas internas/externas antes de fijar la base: corrige alineación hasta que la pieza asiente al ras.
• En encuentros con puertas o muebles, remata con tapas finales; si debes entrar al mueble, usa pasamuros/prensaestopas para que el borde no marque el cable.

Orden interno que no se ve (pero se nota)

• “Peina” los cables en paralelo, sin cruces frente a la tapa. Mantén el divisor continuo.
• En curvas, respeta radios para que la tapa no abulte; si abulta, abre el radio o sube de sección.

Micro-checklist de acabado

• Uniones sin luz; cortes rectos/inglete pulidos.
• Tono y brillo uniformes (misma referencia).
• Mecanismos alineados y simétricos.
• Tapa cierra al ras, sin abultamientos.
• Pasos a muebles con protección y curvas suaves.

Errores comunes (y cómo evitarlos)

1) Mezclar energía y datos en el mismo compartimento
Genera interferencias y desorden.
Evita: usa divisor interno a lo largo de todo el recorrido y cruces a 90° cuando sean inevitables. Planifica radios y rutas.

2) Curvas cerradas en esquinas
La tapa abulta o se abre; los cables se pellizcan.
Evita: piezas esquina interna/externa del sistema y arcos suaves. Si aún aprieta, sube de sección del zócalo.

3) Base desalineada
Luego nada encaja: uniones con “luz” y esquinas que saltan.
Evita: nivelar la base antes de fijar; prueba “en seco” accesorios y tapas.

4) Entrar a muebles o gabinetes “a pelo”
El borde corta el aislamiento con el uso.
Evita: pasamuros/prensaestopas y curva dentro del volumen.

5) Llenar a tope (sin reserva)
Luego no cierra o no puedes ampliar.
Evita: deja 20–30% de reserva por compartimento y peina el mazo en paralelo.

6) Usar adhesivo donde la pared es irregular
Se despega con el tiempo.
Evita: combina adhesivo + tornillería o atornilla directo en puntos críticos.

7) Empalmes apretados dentro del zócalo
Calor, volumen mal gestionado y averías.
Evita: aloja uniones en caja de paso/empalme con volumen suficiente.

8) Tramos a través de puertas en zona de pisada
Golpes y fatiga del cable.
Evita: bordear por el canto del marco o resolver con tramo mínimo y transición ordenada (si corresponde, cable plano).

9) Tapa mal asentada o sin “clic” uniforme
Vibra, hace ruido y se nota a simple vista.
Evita: revisar alineación, despejar “bultos” en curvas y sustituir clips dañados.

10) No etiquetar
En ampliaciones pierdes tiempo y cometes errores.
Evita: etiquetar compartimentos y puntos desde el inicio.

Diagnóstico rápido

Mantenimiento y ampliación futura

Abrir, revisar y cerrar sin dañar

• Desenergiza siempre antes de intervenir.
• Abre la tapa con cuidado (desde el centro hacia los extremos) para no fatigar los clips.
• Revisa alineación, estado de divisores, que no haya pellizcos en esquinas y que la tapa encaje sin esfuerzo al cerrar.

Añadir tomas o datos sin desorden

• Planifica el punto nuevo y verifica espacio: mantén 20–30% de reserva por compartimento.
• Instala el marco/adaptador compatible y deja holgura trasera para que el conector no empuje la tapa.
• Si el añadido entra/sale a un mueble o gabinete, protege el orificio y curva dentro del volumen.
• Si aparecen uniones o derivaciones, alójalas en caja de paso/empalme con volumen suficiente (no apretadas dentro del zócalo).

Orden interno y radios

• “Peina” los cables en paralelo y conserva el divisor continuo.
• En giros, respeta radios de curvatura; si la tapa abulta, abre el radio o sube de sección.

Señales de que debes migrar de modelo o tamaño

• Tapa no cierra sin esfuerzo, esquinas con bulto o necesidad de tercer compartimento.
• Rutas con muchos cruces entre energía y datos → pasa a zócalo de 3 compartimentos y plan de tees/derivaciones.
• Clips o tapas fatigados → sustituye accesorios; si persiste, evalúa sistema de mayor robustez.

Tabla de decisión rápida

Preguntas frecuentes

También te puede interesar

• Radios de curvatura y orden en canaletas/tableros.
• Entradas protegidas a gabinetes y muebles.
• Diferencias entre cajas de paso y de empalme.
• Comparativa útil para salvar vanos y transiciones.
