Separadores para energía y datos dentro de canaletas

¿Qué es un separador interno de canaleta y para qué sirve?

Un separador interno (también llamado divider) es una pared delgada que se instala dentro de la canaleta para crear dos o más compartimentos independientes. Su objetivo principal es mantener separados los conductores de energía (alimentación de 110/230 V) de los cables de datos y señal (UTP, HDMI, audio, etc.), sin tener que instalar dos canaletas diferentes.

En la práctica, el separador:

• Reduce la interferencia entre circuitos de potencia y datos porque limita el contacto cercano y el acoplamiento entre mazos.
• Ordena el cableado: cada familia de cables va en su “carril”, lo que facilita el cierre correcto de la tapa y evita abultamientos.
• Mejora la seguridad y el mantenimiento: identificar rápidamente qué va por cada lado disminuye errores al intervenir, permite ampliaciones más limpias y ayuda a prevenir daños por apriete o pellizcos.
• Aprovecha canaletas existentes: en instalaciones ya montadas, añadir un separador puede ser más económico y rápido que duplicar canaletas.

Importante: el separador no es un filtro mágico ni sustituye la normativa local. Su función es segregar físicamente; los resultados dependen del correcto tendido, fijación y ocupación de la canaleta (ver normativa local).

Interferencia, orden del mazo y seguridad (ver normativa local)

• Interferencia (EMI/Ruido): los conductores de energía generan campos que pueden degradar señales sensibles. La barrera física del separador, junto con un tendido paralelo y compacto, reduce el acoplamiento.
• Orden del mazo: al ubicar energía a un lado y datos al otro, es más fácil respetar radios de curvatura, evitar cruces innecesarios y cerrar la tapa sin forzar. Los puntos de giro (esquinas, “T”) también quedan más predecibles.
• Seguridad: una identificación clara de compartimentos disminuye la probabilidad de conectar por error un conductor en el lado equivocado. Nunca manipules canaletas con tensión aplicada; corta la energía antes de abrir, verifica ausencia de tensión y sigue siempre la normativa local.

Desde mi experiencia como electricista, algo que siempre recomiendo es prever un pequeño margen de espacio en cada compartimento. Eso facilita el cierre de la tapa y deja “aire” para futuras ampliaciones sin desordenar todo.

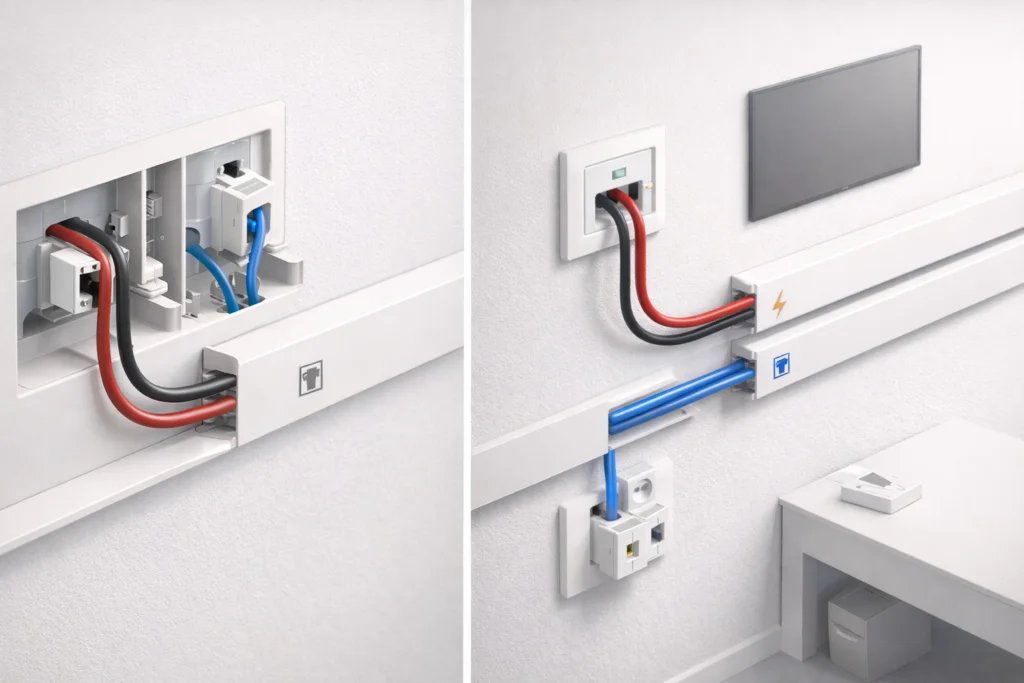

¿Cuándo conviene usar un separador y cuándo es mejor canaletas separadas?

Criterios prácticos para home office, TV + router y ampliaciones sin obra

El separador conviene cuando:

• Quieres una sola línea de canaleta por estética o espacio (sobre zócalos, marcos de puerta, borde de escritorio) y necesitas llevar energía y datos juntos pero segregados.
• La ruta es corta/mediana, con pocas derivaciones y pocos dispositivos en cada extremo (ej.: escritorio con regleta + 1–2 puertos RJ45; TV + HDMI + toma de corriente).
• Buscas aprovechar canaletas existentes y evitar obra: abrir, ordenar, añadir el separador y cerrar.
• La instalación será visible y te importa que se vea limpia (una sola tapa alineada).
• Habrá mantenimiento ocasional (agregar un cable más tarde) y quieres acceso rápido a ambos “carriles”.

Mejor dos canaletas separadas cuando:

• Hay tramos largos, muchas derivaciones en “T” y esquinas, o varios puntos de salida (oficinas con múltiples puestos). Dos líneas simplifican el trazado.
• Convivirán cargas de potencia relevantes (motores, fuentes conmutadas grandes, etc.) con señales muy sensibles (audio profesional, ciertos datos). Separación física total suele ser más predecible. (Ver normativa local).
• Necesitas crecimiento futuro importante y prefieres caminos independientes para ampliar sin desarmar el otro servicio.
• El volumen de cables hace probable que la tapa no cierre con un solo canal. Dos canaletas permiten repartir mejor el llenado.
• El entorno exige identificación inmediata por riesgo operacional (ej.: áreas técnicas): una canaleta rotulada para energía y otra para datos reduce errores.

Ejemplos rápidos

• Home office (1 puesto): separador adecuado. Energía a la izquierda, datos a la derecha, 1–2 salidas; recorrido corto.
• TV + router: separador adecuado. Energía (TV/streamer) y datos (UTP/HDMI) por la misma canaleta con divisor; pocas derivaciones.
• Ampliaciones sin obra: separador ideal para “reordenar” una canaleta saturada y evitar instalar otra.
• Oficina con 4–6 puestos y varias “T”: dos canaletas. Facilita cada derivación y el mantenimiento por tramos.
• Equipos con ruido eléctrico y señal crítica: dos canaletas o, si se mantiene una, evaluar separadores y buenas prácticas de tendido (ver normativa local).

Desde mi experiencia como electricista, cuando tengo dudas por volumen o sensibilidad de señal, priorizo dos canaletas. Si la prioridad es estética y el tramo es corto, el separador en una sola canaleta queda impecable y ordenado.

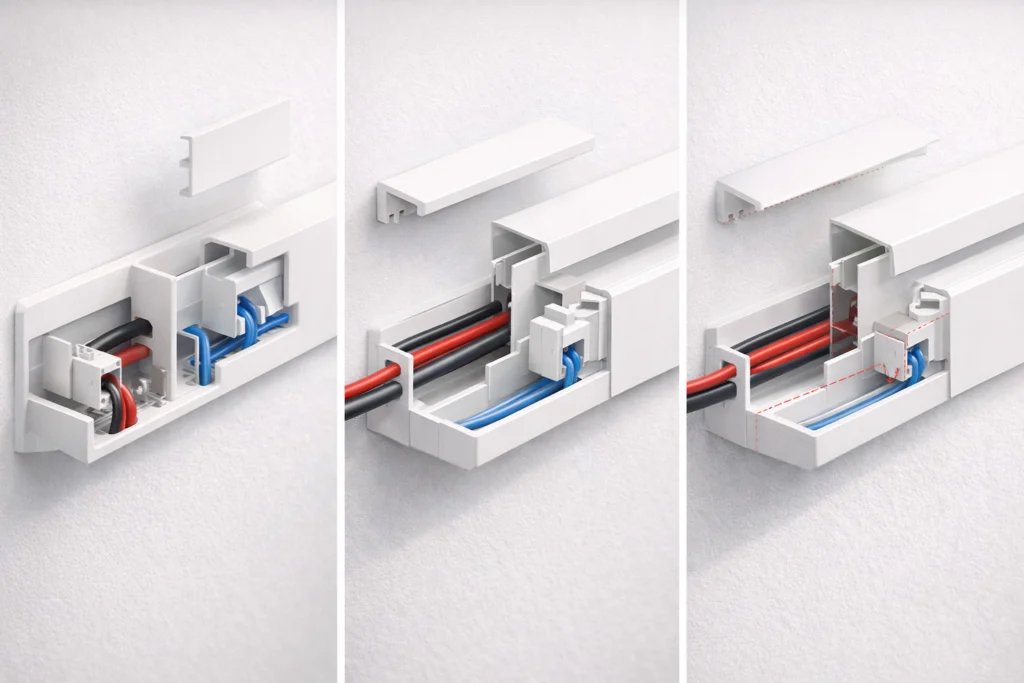

Tipos de canaletas y compatibilidad básica con separadores

Antes de elegir un separador, ten claro qué canaleta tienes. En general verás dos configuraciones:

Multicanal vs canal único (ejemplos genéricos, sin cifras)

• Canal único: es una sola “vía”. Puede aceptar separador si la familia del fabricante ofrece un divider compatible para ese ancho/alto. Si no existe el accesorio, lo más práctico es usar dos canaletas paralelas (energía y datos por separado).
  Ventajas: económica, discreta, fácil de conseguir.
  Atención: verifica que el separador realmente encaje y que existan piezas de derivación (esquinas, “T”) compatibles con el divisor.
• Multicanal: trae dos o más compartimentos (fijos o configurables con tabiques). Suelen tener una línea de accesorios pensada para mantener la segregación en derivaciones y curvas.
  Ventajas: orden nativo, mejor continuidad en curvas/“T”, montaje más limpio.
  Atención: respeta el sentido del tendido (energía a un lado, datos al otro) y no sobrepases el llenado de cada carril (ver normativa local).

Resumen rápido

Consejo: si tienes dudas sobre la familia de tu canaleta o sus medidas, repasa esta guía de tipos y medidas para identificarlas mejor: Canaletas para cables: tipos, medidas y cuándo usarlas.

Altura útil y conectores (RJ45/HDMI) para que la tapa cierre

• Los conectores (RJ45/keystone, HDMI, adaptadores) ocupan más que el cable. Asegúrate de que la altura útil del compartimento de datos permita el cuerpo del conector + el radio de curvatura del patch cord sin forzar la tapa.
• En recorridos con “T” o esquinas, presenta las piezas en seco antes de fijar: así confirmas que el separador no choca con el alojamiento de la ficha o con la tapa.
• Si el HDMI queda justo, considera conectores en “L”/bajo perfil para que la tapa cierre sin presión.
• Mantén los UTP ordenados con clips y evita “nudos” o bucles cerrados; eso cuida el desempeño del enlace.
• Normativa local: respétala siempre; el separador no reemplaza las distancias o reglas de instalación que puedan aplicar.

Desde mi experiencia como electricista, cuando el espacio va justo, dejo los datos en el carril con mayor altura útil y presento la tapa con los conectores instalados antes de atornillar todo. Evita retrabajos y tapas forzadas.

¿Qué separador es compatible con mi canaleta?

Mini árbol de decisión (rápido)

1. ¿Instalación nueva o existente?
   • Nueva: elige la familia de canaleta que ya ofrezca separador/tabiques y accesorios de derivación compatibles (esquinas, “T”).
   • Existente: identifica marca y serie (grabado en tapa, ficha o empaque). Solo usa separador si el fabricante tiene el accesorio oficial para esa serie.
2. ¿Una o varias líneas de datos?
   • Una línea (ej. 1 RJ45): suele bastar 1 separador creando 2 compartimentos (energía/datos).
   • Varias líneas/senales mixtas (UTP + HDMI + audio): evalúa canaleta multicanal o separador + clips/guías para mantener cada mazo agrupado.
3. ¿Necesitas derivaciones en “T” o muchas esquinas?
   • Sí: confirma que exista fitting en “T” y esquinas que mantengan el separador a través de la pieza. Si no, puede convenir dos canaletas paralelas.
   • No: un separador estándar suele ser suficiente (ruta recta o con pocas curvas).
4. ¿Qué altura útil y conectores usarás?
   • Si montas keystone RJ45/HDMI, asegúrate de que el compartimento de datos tenga altura útil para el conector + radio de curvatura del patch. Si va justo, considera conectores en “L”/bajo perfil.
5. ¿Hay cargas “ruidosas” (motores/fuentes grandes) cerca de datos sensibles?
   • Sí: considera dos canaletas o al menos mantén recorrido separado en tramos críticos (ver normativa local).
   • No: separador interno bien ordenado suele ser suficiente.

Llenado y reserva de espacio (ver normativa local)

• Evita sobrellenar: un compartimento a tope deforma la tapa y obliga a cruces.
• Deja margen para futuras ampliaciones y para que los cables “asienten” sin presión.
• Para estimar el espacio y organizar el mazo, apóyate en una guía de cálculo de sección/llenado de canaleta: Cómo calcular la sección de canaleta según cantidad de conductores.
• Recuerda: el separador no sustituye distancias o exigencias que puedan aplicar en tu país/ciudad (ver normativa local).

Desde mi experiencia como electricista, si tengo dudas entre dos opciones, elijo el separador de la misma serie de la canaleta y hago una prueba en seco con tapa y conectores antes de fijar. Ahorra retrabajos y asegura un cierre limpio.

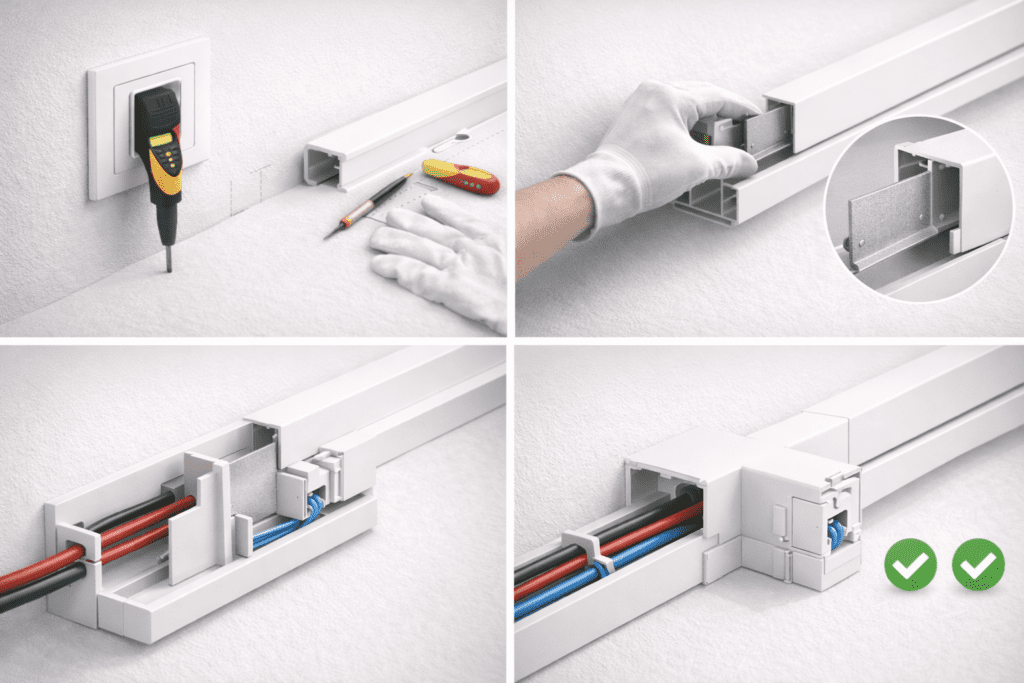

¿Cómo instalar el separador paso a paso sin errores?

Preparación (cortar energía, marcar ruta, fijaciones)

1. Seguridad primero
   • Corta la energía desde el tablero general y verifica ausencia de tensión con un comprobador.
   • Si no tienes conocimientos, contacta a un electricista autorizado (ver normativa local).
2. Revisa la canaleta existente
   • Abre la tapa con cuidado y retira polvo o restos.
   • Identifica el lado para energía y el lado para datos; mantén esa lógica en todo el recorrido.
3. Herramientas y materiales (genéricos)
   • Destornillador, alicate de corte, nivel y lápiz.
   • Tornillería/fijaciones según superficie.
   • Clips/guías internas (para ordenar mazos) y bridas reutilizables.
   • Trapo limpio para mejorar la adhesión si la canaleta usa piezas a presión.
4. Presentación “en seco”
   • Prueba el separador dentro de la canaleta sin fijar: verifica que asiente recto, no toque conectores y no interfiera con la tapa.
   • En puntos con “T” o esquinas, presenta también esas piezas para confirmar continuidad del separador.

Colocar separador, tender y sujetar cables (radios de curvatura)

1. Instala el separador
   • Inserta el tabique/divider siguiendo el sentido del recorrido.
   • Si el fabricante lo indica, asegura con pestañas/encastres o tornillos (según diseño).
2. Ordena los mazos
   • Energía a un lado, datos al otro. Evita cruces; si son inevitables, que sean en ángulo recto y lo más breves posible.
   • Respeta los radios de curvatura de datos (UTP/HDMI) para no degradar señal.
3. Sujeción interna
   • Usa clips/guías dentro de cada compartimento para que el mazo quede plano y paralelo.
   • Deja un pequeño margen para futuras ampliaciones; no comprimas cables contra la tapa.
4. Derivaciones y esquinas
   • En esquinas o “T”, verifica que exista pieza compatible que mantenga el separador.
   • Reubica los mazos si la derivación queda “justa” para evitar pellizcos al cerrar.

Cierre y verificación básica (pruebas)

1. Cierre progresivo
   • Coloca la tapa desde un extremo hacia el otro sin forzar.
   • Si la tapa no cierra, revisa exceso de llenado, clips mal ubicados o radios de curvatura cerrados.
2. Chequeo visual final
   • Confirma que energía y datos quedaron segregados en todo el recorrido, incluidas las piezas de derivación.
   • Comprueba que no haya tornillos o bordes que rocen el aislamiento.
3. Energiza y prueba
   • Restablece la energía.
   • Prueba tomas y verifica enlaces de datos (link/velocidad).
   • Si algo falla, vuelve a abrir y corrige orden/sujeción antes de forzar la tapa.

Desde mi experiencia como electricista: antes de cerrar definitivamente, muevo suavemente cada mazo con la mano. Si el mazo “salta” o se arquea, falta sujeción o hay exceso de llenado. Corregir en ese momento evita tapas que se abren con el tiempo.

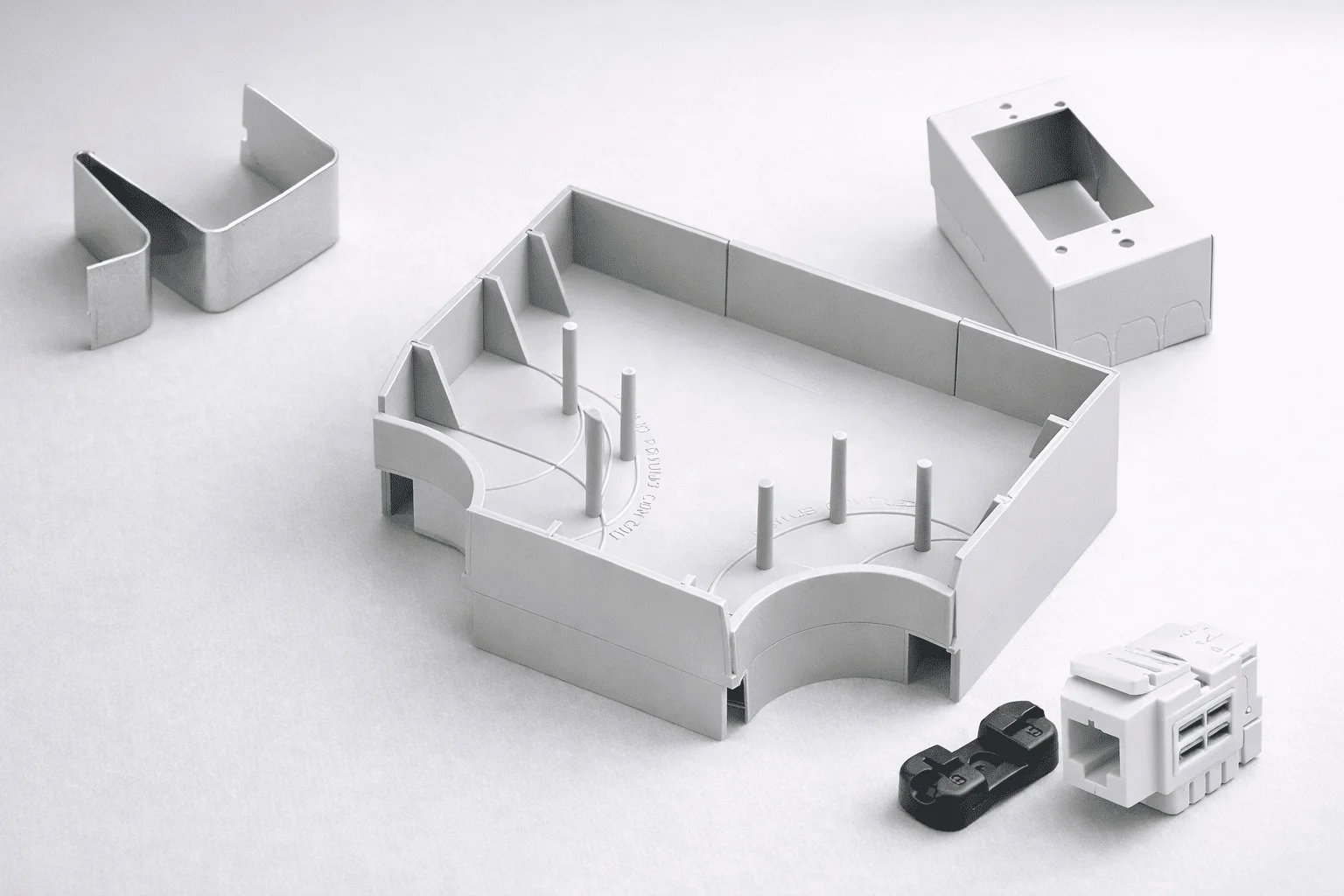

Accesorios que completan la instalación

Clips retenedores y guías para orden interno

Los clips mantienen cada mazo plano y paralelo, evitando que la tapa se abulte o se abra con el tiempo. Úsalos en cada compartimento (energía y datos) y especialmente antes y después de esquinas o derivaciones en “T” para que el separador no se “desarme” al cerrar.

Wiremold 4001DA Divider Clip, White

• DIVIDER CLIP

$7.00

Comprar en Amazon

Consejos prácticos

• Presenta la tapa en seco: si cuesta cerrar, añade un clip más cerca del punto crítico en vez de apretar el mazo.
• Prefiere bridas reutilizables dentro de cada carril cuando el fabricante no provea clips; no aprietes en exceso para no marcar el cable.

Desde mi experiencia, poner un clip justo antes de la “T” y otro después estabiliza el mazo y evita pellizcos al cerrar.

Cajas para canaleta y placas/adaptadores frontales (terminación de energía)

Para la salida de tomacorriente en superficie, una caja compatible con canaleta deja un acabado limpio y facilita el mantenimiento. Las versiones extraprofundas dan margen para el doblado de conductores sin forzar la tapa.

Legrand – Wiremold Starter Box, Extra Deep Wiremold Outlet Box, W…

• Wiremold – The Brand Pro’s Trust. Included – 1 Legrand – Wiremold white extra deep start box for Wiremold raceway and on…
• Cable Management – This on-wall conduit connector is the ideal raceway of choice for heavy-duty applications and when go…
• Easy to Install – For use in a variety of applications including residential, commercial or institutional, this Wiremold…

$12.43

Comprar en Amazon

Consejos prácticos

• Verifica que la serie de la caja coincida con la serie de la canaleta (geometría y encastre).
• Antes de fijar, presenta el separador hasta la caja: confirma que la placa y la tapa cierran sin interferencias.

Módulos keystone para datos (RJ45)

Los keystone permiten terminar RJ45 de forma ordenada y modular. Un set confiable evita reconexiones y mantiene el rendimiento del enlace.

Cable Matters [UL Listed] 25-Pack 10Gbps Cat6 Keystone Jacks, RJ4…

• Heavy-Duty Cat6 Keystone Jacks: These Cat 6 RJ45 keystone jacks are designed to fit standard keystone blank openings in …
• High-Performance Cat6 Keystone Jack: Delivers up to 10 Gigabit Ethernet speeds while remaining fully backward compatible…
• Standards-Compliant & UL Listed: This RJ45 keystone jack is UL Listed (E486099) and clearly labeled for both T568A and T…

$35.00

Comprar en Amazon

Consejos prácticos

• Respeta el radio de curvatura del patch cord y deja reserva detrás del keystone para que la tapa de la canaleta no empuje el conector.
• En espacios justos (ej. tras TV), valora conectores en “L”/bajo perfil para evitar presión sobre la tapa.

Nota de seguridad (aplica a todo el bloque): corta la energía antes de intervenir, no manipules si no tienes conocimientos, y ver normativa local cuando convivan energía y datos, incluso usando separador.

Casos prácticos ilustrados

Mini-oficina (tomacorriente + UTP) — antes/después

Contexto: Un puesto de trabajo con notebook/PC, una regleta y 1 puerto de red.
Objetivo: Ordenar y separar energía/datos con una sola canaleta visible.

Antes (problemas típicos): cables mezclados, tapa que no cierra, nudos en UTP.
Después (resultado esperado): energía y datos en carriles distintos, tapa plana y un punto de salida limpio.

Cómo hacerlo

1. Trazado corto y recto desde el enchufe más cercano al escritorio.
2. Separador instalado para dividir carril de energía (regleta) y datos (UTP).
3. Clips a 15–30 cm de cada extremo y antes del punto de salida.
4. Caja para canaleta con placa adecuada para el tomacorriente; keystone RJ45 al lado opuesto.
5. Prueba de cierre con tapa antes de fijar definitivamente; verifica radio de curvatura del UTP.

Checklist rápido

• ¿La canaleta admite “T” o solo recto? (si solo recto, evita zigzags).
• ¿Dejaste reserva para un segundo keystone futuro?

Desde mi experiencia: en home office, un clip extra justo antes del punto de salida evita que el mazo “empuje” la tapa con el tiempo.

TV en pared (HDMI + alimentación) — antes/después

Contexto: TV mural con alimentación y HDMI/UTP hacia un mueble bajo.
Objetivo: Llevar energía y señales sin mezclar, manteniendo un frente estético.

Antes: HDMI forzado, tapa abultada, curvas cerradas.
Después: línea recta o con una “T” limpia hacia el mueble, tapa cerrada sin esfuerzo.

Cómo hacerlo

1. Presentación en seco: prueba la “T” y las esquinas para confirmar que el separador continúa dentro de cada fitting.
2. HDMI/UTP en el carril de datos; si el espacio es justo, usa conectores en “L”/bajo perfil.
3. Caja para canaleta detrás o bajo la TV para la toma de corriente y, separada, módulo HDMI/RJ45.
4. Clips antes y después de la “T” y en el tramo descendente.

Checklist rápido

• ¿El carril de datos deja altura útil suficiente para HDMI?
• ¿Probaste el cierre de tapa con cables conectados a la TV?

Desde mi experiencia: cuando el HDMI queda justo, muevo datos al carril con mayor altura y dejo la energía en el otro; suele resolver el abultamiento de tapa.

Escritorio con regleta + datos — antes/después

Contexto: Mesa de trabajo con regleta, cargadores y uno o dos puertos de red.
Objetivo: Evitar cruces bajo el tablero y dejar un frente limpio en el lateral.

Antes: cables colgando, cruces aleatorios, acceso incómodo.
Después: canaleta lateral con dos carriles definidos y salidas donde corresponde.

Cómo hacerlo

1. Lleva la canaleta por el lateral del mueble y sube solo donde habrá salida.
2. Separador instalado; energía al carril con acceso a la regleta, datos al contrario.
3. Clips espaciados (cada 30–40 cm aprox.) y antes de cada cambio de dirección.
4. Keystone en altura cómoda de conexión; evita curvas cerradas del patch.

Checklist rápido

• ¿La regleta y el keystone quedan alcanzables sin abrir la tapa?
• ¿Hay reserva para un segundo keystone o un cable de audio futuro?

Desde mi experiencia: si el escritorio tiene muchas fuentes de alimentación, ordeno sus cables cortos con bridas reutilizables dentro del carril de energía; así no presionan la tapa.

Derivaciones y terminaciones compatibles con separadores

“T”, esquinas internas/externas y continuidad de tapa

Para que la segregación energía/datos sea real, el separador debe cruzar todas las piezas de derivación y no “perderse” en curvas o uniones. Revisa cada fitting:

• Derivación en “T”: usa un fitting con divisor que prolongue el tabique hacia las tres salidas.
  • Producto: Panduit T70TD — Tee Fitting Divider

Panduit T70TD Power Rated Raceway Tee Fitting Divider, Grey

• T-70 fittings are designed to maintain the TIA/EIA-568-B and 569-B standard
• Required 1-Inch minimum bend radius for high performance copper and fiber optic cabling systems
• Separates power and data within tee fitting

Comprar en Amazon

• Esquinas internas y externas: muchas series incluyen esquinas que admiten el separador o traen tabiques internos. Presenta la pieza en seco para confirmar que el divisor no choca con la tapa ni con el alojamiento de conectores.
• Uniones rectas / coples: aseguran continuidad mecánica y ayudan a que el tabique no se desplace al cerrar.
• Tapas y terminaciones: una tapa bien asentada no debería forzar los mazos. Si se siente presión, reordena con clips o redistribuye el llenado entre carriles.

Buenas prácticas

1. Marca el “lado energía” y el “lado datos” en el interior de la canaleta antes de montar derivaciones; evita invertirlos en un cruce.
2. Corta el separador con cantos limpios (sin rebabas) y repasa bordes para no dañar aislamientos.
3. En piezas con radios cerrados, genera holgura en el carril de datos (por el radio de curvatura de RJ45/HDMI).
4. Comprueba al final la continuidad del tabique mirando por cada abertura antes de poner la tapa definitiva.

Guía de curvas, “T” y terminaciones para uniones con acabado estético: derivaciones limpias en canaleta-curvas tapones y uniones estéticas.

Desde mi experiencia, una “T” mal presentada es la causa más común de mezcla accidental entre carriles. Antes de fijar, pasa un cable guía por cada brazo de la “T”; si roza con el del otro lado, reubica mazos o ajusta el divisor.

Seguridad
Corta la energía antes de intervenir, no manipules si no tienes conocimientos y ver normativa local cuando convivan energía y datos, incluso usando separador.

Problemas comunes y cómo corregirlos (Problema → Causa → Solución)

La tapa no cierra / exceso de llenado

Problema: la tapa queda abultada, salta o no engancha.
Causas probables:

• Sobrellenado en uno de los carriles.
• Radios de curvatura de datos muy cerrados (UTP/HDMI).
• Clips mal ubicados o inexistentes cerca de uniones/derivaciones.
  Soluciones:
• Repartir el volumen: mueve parte del mazo al otro carril si hay espacio.
• Añadir clips antes y después de uniones/“T” para aplanar el mazo.
• Reubicar conectores: si el HDMI/RJ45 presiona la tapa, usa conector de bajo perfil o cambia ese tramo a la zona con mayor altura útil.
• Verificación en seco: presenta la tapa desde un extremo y avanza; si en un punto se resiste, reabre y corrige ahí en vez de forzar.
• Normativa local: respeta criterios de ocupación/llenado aplicables.

Mezcla sin separador / zumbidos / mazos sueltos

Problema: cables de energía y datos invaden el carril opuesto, aparecen ruidos (audio) o pérdida de rendimiento (datos).
Causas probables:

• Falta de separador o tabique interrumpido en una derivación.
• Cruces largos entre carriles o mazos sin sujeción.
• Cables de energía “flotando” que empujan al lado de datos.
  Soluciones:
• Restituir la segregación: instala/continúa el separador y verifica su continuidad en “T” y esquinas.
• Cruces a 90° y lo más cortos posible, solo donde sea inevitable.
• Sujeción interna con clips/guías en ambos carriles para que el mazo quede plano y no migre.
• Revisión de extremos: comprueba que en las cajas/salidas no se mezclen circuitos por falta de espacio.
• Si persiste ruido en señales sensibles, evalúa dos canaletas separadas.

Derivaciones que no coinciden / tapa que no continúa

Problema: la “T” o la esquina no alojan bien el tabique; la tapa no continúa o queda un escalón.
Causas probables:

• Fitting no compatible con el separador de esa serie.
• Corte del tabique con rebabas o longitud incorrecta.
• Mazo mal guiado que ocupa el espacio del tabique dentro del fitting.
  Soluciones:
• Usar el fitting correcto para la misma serie de canaleta (verifica en catálogo).
• Rebabar y ajustar el separador: cortes rectos y longitud que llegue sin forzar.
• Guiar mazos con clips antes de entrar a la pieza, dejando el canal del tabique libre.
• Presentar en seco: prueba tabique + fitting + tapa, y luego fija.

Desde mi experiencia, la mayoría de estos problemas se resuelven antes de atornillar: presentación en seco, clips donde corresponde y margen de espacio para que los cables “asienten” sin presiones.

Seguridad: corta la energía antes de intervenir, no manipules si no tienes conocimientos, y ver normativa local cuando convivan energía y datos, incluso usando separador.

Mantenimiento y ampliaciones futuras

Añadir un nuevo cable sin desarmar todo

1. Planifica el recorrido: define si va por el carril de energía o datos (no mezclar). Marca el punto de salida.
2. Seguridad: corta la energía y verifica ausencia de tensión antes de abrir la canaleta (ver normativa local).
3. Apertura parcial: abre solo el tramo necesario (2–3 tapas antes y después del punto de trabajo). Así mantienes estable el resto.
4. Reubica clips: libera o mueve solo los clips del carril correspondiente para crear un “canal” donde insertar el nuevo cable.
5. Enhebra sin cruces: inserta el cable siguiendo el sentido del tendido. Si debes cruzar el otro carril, hazlo a 90° y en el tramo más corto posible (idealmente, evita el cruce).
6. Respeta radios de curvatura: especialmente en UTP/HDMI. Evita dobleces cerrados en salidas, “T” y esquinas.
7. Vuelve a sujetar: reinstala clips dejando el mazo plano y paralelo; no comprimas el cable contra la tapa.
8. Prueba y cierra: antes de cerrar definitivamente, realiza pruebas eléctricas/datos. Cierra la tapa sin forzar.

Desde mi experiencia, ayuda dejar 10–15 cm de reserva en los extremos (en la caja o justo detrás del punto de salida). Esa “panza” controlada facilita futuras reconexiones sin tener que abrir media canaleta.

Revisión visual y limpieza

• Periodicidad sugerida: revisa cada 6–12 meses o tras cualquier intervención.
• Qué comprobar
  • Tapa: que no esté abultada y enganche parejo en todo el tramo.
  • Continuidad del separador: mirar por las aberturas de “T” y esquinas; el tabique debe seguir presente.
  • Clips: que sigan firmes y no haya mazos “flotando”.
  • Desgaste: sin aristas que rocen el aislamiento; sin tornillos sobresalidos.
  • Llenado: si el carril está al límite, planifica reordenar o desdoblar (dos canaletas) antes de la próxima ampliación.
• Limpieza: con tapa abierta, retira polvo con paño seco; evita líquidos. Comprueba que no entren residuos en las cajas ni en los módulos keystone.
• Rotulación mínima: si hay varias salidas, rotula discretamente Energía / Datos en el interior o en el borde de la tapa para acelerar futuras intervenciones.

Como electricista, algo que siempre recomiendo es sacar fotos del interior antes de cerrar. Ese “registro” ahorra tiempo cuando vuelvas a ampliar o a resolver un problema.

Compatibilidad por familias comerciales (tabla simple)

Orientación general: las familias de canaletas suelen tener divisores/separadores específicos y juegos de piezas de derivación que mantienen la segregación. Usa esta tabla como mapa inicial para identificar tu línea y confirmar compatibilidad en el catálogo del fabricante (sin cifras ni datos finos).

Cómo usar la tabla

1. Identifica tu familia/serie en la tapa o en piezas existentes.
2. Busca el nombre genérico del separador (divider, tabique, clip) y confirma que haya piezas de “T” y esquinas que mantengan la segregación.
3. Elige el uso que más se parezca a tu caso (hogar/oficina/banco de trabajo) y revisa si la familia lo cubre sin forzar tapa ni radios de curvatura.
4. Si tu familia no ofrece separador oficial, valora dos canaletas separadas para energía y datos.

Desde mi experiencia, lo que más marca la diferencia no es el nombre del separador, sino que todas las derivaciones (especialmente la “T”) respeten la continuidad del tabique y que el llenado de cada carril permita cerrar la tapa sin presión.

Checklist de compra

Antes de ir a la ferretería o pedir online, verifica estos puntos para evitar devoluciones y retrabajos:

Verificar compatibilidad con la serie de canaleta

• Identifica marca y serie (grabado en tapa, empaque o ficha).
• Confirma que el separador/tabique y los fittings (uniones, esquinas, “T”) son de la misma serie.
• Revisa que las piezas de derivación mantengan la continuidad del separador.

Incluir clips/sujeciones internas suficientes

• Calcula clips para: tramos rectos (espaciado regular) + antes y después de cada esquina y “T”.
• Prefiere bridas reutilizables si el fabricante no provee clips.

Seleccionar caja y placa correctas para energía

• Caja compatible con canaleta (encastre/forma) y con profundidad suficiente.
• Placa para el estándar de tu toma (ver normativa local).

Elegir módulos de datos y prever espacio útil

• Keystone según tu cableado (Cat6, HDMI, etc.).
• Verifica altura útil detrás del conector y radio de curvatura del patch para que la tapa cierre sin presión.

Tornillería, fijaciones y herramientas

• Tornillos/taquetes adecuados al tipo de muro (yeso, madera, hormigón).
• Herramientas básicas: destornilladores, marcador, nivel, alicate de corte, comprobador de tensión.

Seguridad y normativa

• Materiales y accesorios conforme a la normativa local.
• Ten a mano EPP básico (guantes, gafas) y un comprobador para verificar ausencia de tensión antes de abrir.

Desde mi experiencia, llevar siempre 1–2 clips extra y una unión recta de repuesto evita detener la instalación si un tramo queda justo.

Preguntas frecuentes (FAQs)

Glosario mínimo

• Separador / Divider: Tabique que divide la canaleta en compartimentos (energía/datos).
• Keystone: Módulo (p. ej., RJ45) que se encastra en placas/cajas para terminar cables de datos de forma ordenada.
• Derivación en “T”: Pieza que ramifica la canaleta a dos direcciones; debe prolongar el separador a cada brazo.

Seguridad y buenas prácticas

Antes de empezar

• Corta la energía en el tablero y verifica ausencia de tensión con un comprobador.
• Usa EPP básico: guantes, gafas y calzado aislante.
• Ten a mano herramientas en buen estado (destornilladores, alicate de corte, nivel).
• Si no tienes experiencia, contacta a un electricista autorizado (ver normativa local).

Durante la intervención

• Segregación constante: mantén energía y datos en carriles distintos en todo el recorrido, incluidas “T”, esquinas y cajas.
• Nada de cruces largos: si son inevitables, que sean a 90° y breves.
• Sujeción interna: usa clips para que los mazos queden planos y paralelos; evita que la tapa trabaje “a presión”.
• Radios de curvatura: respeta el curvado de UTP/HDMI; no dobles en ángulos cerrados ni pellizques.
• Bordes y rebabas: al cortar canaleta o separador, lima cantos para no dañar el aislamiento.
• Cables dañados: si el aislamiento está marcado o cortado, sustituye antes de cerrar.
• Orden y rotulación: marca discretamente Energía / Datos en el interior para futuras intervenciones.

Al finalizar

• Cierre progresivo de tapas: si algo ofrece resistencia, no fuerces; reabre, ordena y vuelve a cerrar.
• Pruebas: energiza y verifica tomas y enlaces de datos (link/velocidad).
• Inspección visual final: confirma que el separador sea continuo en derivaciones y que no haya tornillos o aristas rozando cables.

Desde mi experiencia como electricista, lo que más evita problemas a futuro es dejar un pequeño margen de espacio en cada carril y dos clips extra cerca de las derivaciones. Eso mantiene los mazos estables y las tapas cierran sin esfuerzo con el paso del tiempo.

También te puede interesar

• Canaletas de zócalo y rodapié: llevar energía y datos sin obra.
• Canaletas para TV en pared: ocultar HDMI/UTP y alimentación.
• Pasacables de piso y protectores de tránsito: evita tropiezos.
• Canaletas “slim” bajo escritorio: orden y acceso rápido a regletas.
