Cajas superficiales y cajas para canaleta: montaje sin picar muro

Qué es cada una y cuándo conviene (respuesta rápida)

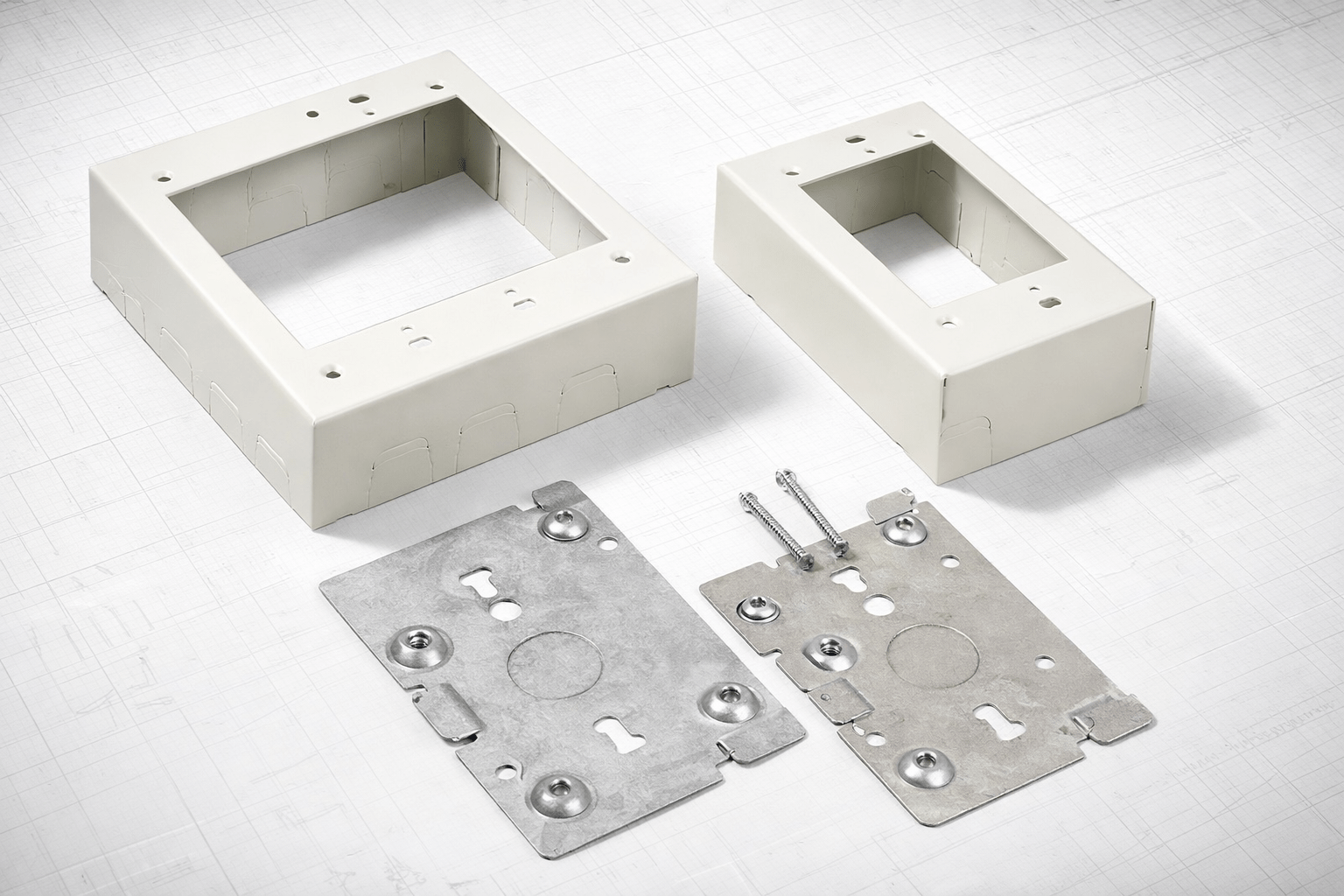

Caja superficial (sobrepuesta).
Es una caja que se fija encima del muro (sin abrirlo). La uso cuando necesito sumar o mover puntos rápido, en muros de estuco/ladrillo/tabique o en ampliaciones donde no conviene picar. Acepta tapas/placas estándar y admite entradas por distintos lados (según knockouts del modelo).

Caja para canaleta.
Es una caja diseñada para integrarse con la canaleta: queda alineada al frente y recibe un adaptador frontal o placa que remata limpio el encuentro tubo–tapa. La ocupo cuando el cableado corre a la vista por canaleta (oficina en casa, salas técnicas, retail) y quiero un acabado parejo y modular.

Cómo decido en 30 segundos (mi regla de terreno):

• ¿La línea va por canaleta? Sí → Caja para canaleta (con su adaptador frontal).
• ¿Solo necesito agregar un punto sin abrir muro? Sí → Caja superficial.
• ¿Requiero más espacio para dispositivos “gordos” (GFCI, módulos dobles, etc.)? Elijo caja más profunda o 2-gang en superficie.
• ¿La tapa no quedará al ras? Reviso altura y dirección de entrada de la canaleta antes de perforar.

Qué mido antes de comprar/instalar:

• Profundidad y “gang” (1-gang/2-gang) que realmente necesito; aquí tengo una guía de tamaños y profundidades para no equivocarme: Cajas eléctricas 2×4 y 4×4: guía de tamaños, profundidades y usos
• Ancho de canaleta (p. ej., 40×16, 60×40, 100×50) y compatibilidad con el adaptador frontal.
• Knockouts disponibles y sentido de entrada (lateral/superior/inferior/trasera), para que la tapa asiente al ras.

Consejo en terreno: siempre hago presentación en seco: marco nivel, presento la caja con la canaleta cortada a medida y pruebo la tapa antes de perforar. Si falta 1–2 mm, ajusto el corte de canaleta ahí mismo; es la diferencia entre un remate prolijo y una tapa que no cierra.

Instalación rápida sin picar (retrofit): escenarios reales

De 1-gang empotrada a 2-gang en superficie (garajes/estuco)

Cuando tengo una caja empotrada de 1-gang y necesito sumar espacio (dos tomas o tomas + datos) sin picar muro, hago este retrofit:

Qué uso (mi kit corto)

• Caja superficial 2-gang con buena profundidad y knockouts por varios lados.
• Tornillería básica, tarugos si corresponde, nivel, lápiz, cortante para canaleta.

Paso a paso (mi secuencia)

1. Corte de energía y retiro de la tapa existente.
2. Presentación en seco: apoyo la base de la caja superficial 2-gang sobre la empotrada y marco nivel.
3. Reutilizo los tornillos #6 de la caja empotrada para fijar la placa base de la caja superficial (esto ahorra perforaciones en estuco/ladrillo).
4. Planifico la entrada de canaleta hacia el knockout más limpio (lateral/superior), corto a medida y presento junto con la tapa para verificar que asiente al ras.
5. Cableo y cierre: ordeno conductores, coloco dispositivos y cierro con la tapa. Si la canaleta quedó 1–2 mm corta, ajusto antes de atornillar.

Tip en terreno: si la pared es irregular (estuco antiguo), coloco la base, chequeo juego y, antes de cerrar, compenso con las ranuras de la caja para que la tapa no quede torcida.

C2G/Legrand Wiremold V5748-2 (2-gang profunda, ScuffCoat, UL5/ADA)

Legrand Wiremold V5748-2 Metal Raceway for Extending Power, 500 a…

• Wiremold – The Brand Pro’s Trust. STL DEVICE BOX 2G IVORY
• For deep switches receptacles and communication devices
• ScuffCoat finish is tough durable scratch resistant finish which can be overpainted with latex paint

$19.48

Comprar en Amazon

En reseñas reales, la usan justo para esto: ampliar de 1-gang empotrada a 2-gang en superficie, evitando romper yeso/estuco. Además, trae knockouts alrededor y el acabado ScuffCoat se puede pintar con látex si el color no calza.

En pared de ladrillo/estuco con canaleta vista (pintable)

Cuando el recorrido va por canaleta a la vista y busco un acabado prolijo:

1. Marco la vertical de la canaleta y la posición final de la caja.
2. Corto y biselo la canaleta; la presento con la base de la caja para que el frente quede a ras de la tapa.
3. Si el tono de la caja no combina (típico marfil), pinto ScuffCoat con látex (spray o rodillo fino) antes del montaje.
4. Ensamblo: base → canaleta → dispositivos → tapa.

Tip en terreno: pinto tapas y bases fuera del muro y las dejo secar; así evito marcas. Un lijado suave y limpieza previa ayudan a que el látex tome parejo.

Alturas y ubicaciones comunes (orientativas)

En retrofit priorizo función y estética:

• Sobre zócalo en recorridos perimetrales (caja superficie + canaleta).
• Altura de sobremesa en escritorios/home office (acceso cómodo).
• Zona TV: planifico primero la dirección de entrada de la canaleta para que la tapa cierre al ras.

Nota orientativa: estas alturas son prácticas. Revisa normativa y fichas técnicas vigentes en tu zona antes de instalar.

Compatibilidad caja–canaleta–adaptador frontal (cómo hacer que calce)

Cuando el cableado corre por canaleta a la vista, la unión limpia depende de tres piezas que trabajen juntas: caja superficie, canaleta y adaptador frontal/placa. Mi regla es presentar en seco las tres antes de perforar, y dejar una holgura de 2–3 mm en el corte de la canaleta para que la tapa asiente al ras sin forzar.

Si necesitas repasar cómo lograr un buen asiento en la tapa (alineación y nivelación), aquí explico mis trucos con aros y adaptadores: Adaptadores de caja y aros de nivelación: cómo lograr un buen asiento.

Qué es el adaptador frontal (y cuándo se usa)

• Qué es: un marco/placa que transita el frente entre la canaleta y la tapa de la caja, evitando escalones o huecos.
• Cuándo lo uso: siempre que la caja quede en línea con una canaleta visible (oficina en casa, home lab, retail). Si la canaleta llega tangente a la caja, el adaptador evita que la tapa “quede colgando” o con luz.

Mi checklist de compatibilidad (rápido y práctico)

1. Medir ancho de canaleta (ej.: 40×16, 60×40, 100×50).
2. Elegir gang y profundidad de la caja (1-gang/2-gang; perfil bajo o profunda).
3. Presentar el adaptador sobre la caja y ofrecer la canaleta al borde: si el frente queda al ras sin abrir la tapa, voy bien.
4. Marcar y cortar la canaleta con 2–3 mm de holgura para el calce final.
5. Probar tapa: si no cierra, me falta corte o el adaptador no asienta plano.

Tip en terreno: corto la canaleta un pelo más larga, pruebo con la tapa y rebajo de a poco. Es más rápido que rehacer un tramo que quedó corto.

Tabla orientativa (3 piezas trabajando juntas)

(Guía práctica; compatibilidad exacta depende del fabricante. Revisa fichas técnicas antes de instalar.)

Cómo lo compruebo yo (en 2 minutos): apoyo base de caja + adaptador, acerco la canaleta cortada, ofrezco la tapa y miro el frente: si no hay luz y la tapa “descansa” sin empujar, ya estoy.

Tornillería y fijaciones: elige según el muro (instalación limpia)

La fijación correcta evita tapas torcidas y cajas que “bailan”. Antes de perforar, defino tipo de muro, puntos de anclaje y orden de montaje.

Mi orden de montaje (siempre): base de caja → canaleta a la base → adaptador frontal → tapa.
Si quieres profundizar en anclajes y herrajes, aquí dejo mi guía práctica de grapas, abrazaderas y tornillería: Fijaciones para canalización: grapas, abrazaderas y tornillería adecuada.

Albañilería / hormigón

• Soporte firme. Presento la base y marco dos o cuatro puntos según el modelo.
• Taladro limpio. Perforo a escuadra y retiro polvo antes de insertar el tarugo.
• Atornillado progresivo. Entra recto; si “muerde” raro, detengo y rectifico.
• Nivel y frente. Antes de apretar definitivo, verifico que el plano del frente quede a ras con la tapa que usaré.

Lo que hago yo: pongo el primer tornillo solo “a toma” para poder jugar nivel, y recién después cierro el resto.

Tabique / metalcon

• Detección de montantes. Paso imán/medidor para ubicar el perfil; si no hay, uso fijación hueca.
• Autoperforantes o anclaje hueco. Evito apretar de golpe para no “chupar” el plástico de la base.
• Vibración. Si el destornillador vibra mucho, reduzco velocidad y sostengo la base plana contra el tabique.

Truco de terreno: cuando el tabique es muy flexible, pre-atornillo la base con tornillos cortos para centrar y luego sustituyo por la fijación definitiva.

Madera

• Pre-taladro corto. Evita que raje o que el tornillo “coma” la base.
• Par de apriete controlado. Ajusto hasta que la base quede firme sin deformarse.
• Revisión final con tapa. Presento adaptador y tapa; si no asienta, aflojo medio giro, corrijo y cierro de nuevo.

Checklist rápido antes de cerrar

• Base nivelada y sin juego.
• Tornillos rectos (nada inclinado).
• Canaleta cortada y presentada a la base (sin forzar).
• Adaptador frontal calzando sin luz.
• Tapa prueba OK: cierra parejo sin empujar.

Nota orientativa: estas prácticas son de obra; valida siempre las fichas del fabricante y normativa local antes de instalar.

Dirección de entrada de la canaleta y knockouts (planificación)

Elegir por dónde entra la canaleta define si la tapa cierra al ras o queda con luz. Antes de perforar, hago este mini–plan:

Mi matriz rápida de decisión

• Lateral: la más limpia cuando la canaleta viene por muro. Dejo 2–3 mm de holgura en el corte para que la tapa asiente.
• Superior: útil sobre zócalo o a media altura; ojo con el bisel del corte para que no “levante” la tapa.
• Inferior: solo si la caja queda más arriba; cuido el desagüe visual (que no se vea escalón).
• Trasera (knockout posterior): la uso para retrofit desde caja empotrada; verifico que no robe profundidad útil.

Cómo lo resuelvo yo, paso a paso

1. Presento base de la caja y ofrezco la canaleta cortada hacia el knockout elegido.
2. Marco el frente con la tapa puesta (sin tornillos) para validar el plano final.
3. Abro el knockout con herramienta fina (no a golpes), desbarbo y pruebo otra vez.
4. Recién ahí atornillo base → fijo canaleta → adapto el frontal → cierro con tapa.

Detalles que evitan problemas

• Si el knockout “no da” en dirección, cambio la entrada, no fuerzo la canaleta.
• Si la pared es irregular, uso las ranuras de la base para recuperar nivel antes de cerrar.
• Siempre pruebo con la tapa puesta antes de perforar el muro.

1-gang de perfil bajo: cuándo me alcanza y cuándo no

Me funciona cuando necesito una sola banda, poco volumen y un acabado discreto; pero hay límites:

Cuándo sí

• Recorridos simples con una sola entrada de canaleta.
• Espacios donde la proyección de la caja debe ser mínima (perfil bajo).

Cuándo no

• Si requiero dos entradas (por ejemplo, lateral + superior).
• Si el muro está irregular y necesito más rigidez en la placa posterior.
• Si el dispositivo es “gordo” (GFCI, módulos dobles): mejor caja más profunda o 2-gang.

Truco de montaje (lo que hago yo)

• Mientras cierro, sujeto la placa posterior para que no ceda; planifico la entrada de canaleta porque algunos modelos traen menos knockouts (si necesito más opciones, elijo otro modelo).

Producto: Legrand Wiremold V5741 (1-gang, 1-3/8″ prof., ScuffCoat pintable, UL5/ADA)

Legrand Wiremold V5741 Metal Raceway for Extending Power, 500 and…

• Wiremold – The Brand Pro’s Trust. UL approved and accepts up to 50 pounds
• ScuffCoat finish is tough durable scratch resistant finish which can be overpainted with latex paint
• Meets UL5 specifications and can be installed in conformance with ADA requirements

$12.63

Comprar en Amazon

Tip en terreno: cuando la tapa “no quiere cerrar”, casi siempre es canaleta corta o mal biselada. Rebajo de a milímetros y vuelvo a presentar con la tapa; no aprieto tornillos hasta ver el frente perfecto.

Tapa y remates limpios: cómo lograr un cierre perfecto

Si la tapa no asienta al ras o queda con luz, el conjunto pierde estética y puede aflojarse con el uso. Así lo resuelvo yo, paso a paso.

Mi secuencia de remate (precisa y corta)

1. Presentación en seco con base + adaptador + tapa (sin tornillos).
2. Corte de canaleta: mido dos veces y corto 1–2 mm más larga.
3. Bisel en el canto que se enfrenta a la tapa para que no la “levante”.
4. Rebaje fino: pruebo, marco con lápiz donde “pega” y rebajo de a poco hasta que la tapa descanse sola.
5. Atornillado en cruz: aprieto arriba–abajo y luego izquierda–derecha para evitar torsión.
6. Chequeo final: paso la mano por el frente; si no siento “escalón”, quedó bien.

Consejo en terreno: si la pared es irregular, juego con las ranuras de la base para recuperar plano. Ajusto primero la base, luego la canaleta y, por último, el adaptador.

Cortes y uniones de canaleta que no “cantan”

• Canto a 90° + bisel suave: evita que la tapa se abra en el borde.
• Holgura controlada (2–3 mm) entre canaleta y tapa: compensa dilataciones y pequeños desajustes del muro.
• Empalmes rectos: si hay unión de dos tramos, la llevo fuera del frente de la caja; el empalme queda mejor escondido.

Si necesitas resolver derivaciones o curvas antes de llegar a la caja (y que el remate no se note), revisa mis opciones de curvas, tapones y uniones estéticas aquí: derivaciones limpias en canaleta curvas tapones y uniones estéticas.

Orden de montaje para que la tapa no se “pelee” con la canaleta

1. Base nivelada y firme.
2. Canaleta cortada, biselada y presentada a la base.
3. Adaptador frontal apoyado sin luz (prueba con la tapa).
4. Tapa: atornillado en cruz y reapriete suave.

Micro–chequeo final (30 segundos)

• La tapa cierra sin empujar.
• Frente sin escalones al tacto.
• Canaleta no empuja a la tapa (bisel correcto).
• Tornillos firmes sin deformar la base.

Paso a paso express (checklists imprimibles)

Nota orientativa: esto es práctico y no reemplaza normativa ni fichas técnicas del fabricante. Antes de ejecutar, revísalas.

A) Caja superficial “standalone” en muro sólido (sin canaleta)

Herramientas mínimas: lápiz, nivel, taladro + broca, tarugos, tornillos, destornillador.

[ ] Corto energía y verifico ausencia de tensión
[ ] Marco eje y nivel de la caja
[ ] Presento la base y marco perforaciones
[ ] Taladro a escuadra, limpio polvo y coloco tarugos
[ ] Atornillo base (dejo el 1º “a toma” para corregir nivel)
[ ] Presento tapa y confirmo que el frente quede a ras
[ ] Acomodo conductores y fijo dispositivos
[ ] Atornillado en cruz de la tapa; chequeo final de firmeza

Tip en terreno: si el muro es irregular, uso las ranuras de la base para recuperar plano antes del apriete final.

B) Caja para canaleta (con adaptador frontal)

Extras: canaleta, serrucho/cutter, lija fina para bisel.

[ ] Corto energía y retiro tapas previas si las hay
[ ] Marco vertical de canaleta y posición final de la caja
[ ] Corto canaleta “1–2 mm más larga” y hago bisel de encuentro
[ ] Presento base + canaleta + adaptador + tapa (en seco)
[ ] Ajusto el corte hasta que la tapa “descanse” sin empujar
[ ] Fijo base; luego canaleta; luego adaptador (en ese orden)
[ ] Cableo y cierro con atornillado en cruz
[ ] Paso la mano por el frente: sin escalones, listo

Tip en terreno: dejo 2–3 mm de holgura real entre canaleta y tapa; absorbe pequeñas desviaciones y la tapa cierra perfecto.

C) Retrofit desde caja empotrada 1-gang (sin abrir muro)

Objetivo: pasar de 1-gang empotrada a superficie (1-gang perfil bajo o 2-gang profunda) + canaleta.

[ ] Corto energía y retiro tapa/dispositivo de la caja empotrada
[ ] Presento base de la caja superficial sobre la empotrada y nivelo
[ ] Reutilizo tornillos #6 de la caja vieja para fijar la base (si aplica)
[ ] Planifico dirección de entrada (knockout) y presento canaleta cortada
[ ] Prueba con tapa: si hay luz, rebajo la canaleta de a milímetros
[ ] Fijo base → fijo canaleta → acomodo conductores
[ ] Cierro dispositivos y atornillo tapa en cruz
[ ] Prueba final: leve jalón y giro; nada debe moverse

Tip en terreno: si el tabique vibra, bajo la velocidad del atornillador y apoyo la base plana para que no “chupe” el plástico.

Pros y contras en la práctica (según reseñas verificadas)

Wiremold V5748-2 (2-gang profunda, ScuffCoat, UL5/ADA)

Lo bueno (lo que destacan quienes la usan)

• Retrofit real sin picar: permite pasar de 1-gang empotrada a 2-gang en superficie reutilizando los tornillos #6 de la caja antigua; ideal en estuco/ladrillo/garaje.
• Más espacio interno: la profundidad 1,75″ admite dispositivos “gordos” (GFCI, datos) y cableado cómodo.
• Entradas flexibles: varios knockouts alrededor facilitan orientar la canaleta.
• Acabado ScuffCoat pintable: si llega en marfil, se pinta con látex y queda prolija.
• Percepción de robustez: reseñas hablan de construcción sólida para uso continuo.

Lo mejorable (en lo que hay que fijarse)

• No es perfil bajo: si buscas mínima proyección, puede sobresalir más de lo esperado.
• Color: algunos usuarios terminan pintando para igualar con el muro.
• Variantes de profundidad: existen versiones más y menos profundas; elegir la que necesitas evita sorpresas.

Cómo la uso yo

Cuando necesito duplicar tomas en un garaje con pared antigua, monto la base sobre la caja vieja 1-gang, presento canaleta al knockout lateral, verifico con la tapa y recién atornillo. Si el color no calza, pinto ScuffCoat antes de instalar.

Wiremold V5741 (1-gang, 1-3/8″ de profundidad, ScuffCoat, UL/UL5/ADA)

Lo bueno

• Perfil más bajo: sobresale menos que una 2-gang profunda; queda discreta en recorridos simples.
• Acabado pintable y certificaciones: ScuffCoat + UL/UL5/ADA; se integra bien en interiores.

Lo mejorable (según reseñas críticas)

• Placa posterior sin “labios” (respecto a diseños anteriores): si no la sujetas al cerrar, puede ceder y perder rigidez.
• Menos knockouts: hay pocas opciones de entrada; conviene planificar la dirección de la canaleta.
• Experiencia de montaje: una reseña reporta que “se le hizo difícil dirigir la línea”; refuerza la necesidad de presentación en seco.

Cómo la uso yo

Si el trazado es sencillo y la prioridad es perfil bajo, la considero. Durante el cierre sostengo la placa posterior y planeo la entrada porque tiene menos knockouts. Si necesito dos entradas o mayor rigidez, salto a otra opción más robusta o a 2-gang.

¿Cuál conviene para qué?

• Retrofit sin picar con más espacio (dos tomas / tomas + datos): V5748-2.
• Punto simple y discreto, recorrido claro de canaleta: V5741 (con buen plan de entrada).

Mi veredicto en terreno

Para ampliaciones rápidas en muros duros, gana la 2-gang profunda por flexibilidad y espacio. Para un solo módulo donde manda la estética, perfil bajo funciona, pero exige presentación en seco, sostener la placa al cerrar y entrar por el knockout correcto.

Errores comunes (y cómo los evito en obra)

1) Cortar la canaleta “al ras” de la tapa

• Qué pasa: la tapa no cierra o queda con luz.
• Cómo lo evito: corto la canaleta 1–2 mm más larga, biselo el canto y rebajo de a poco hasta que la tapa descanse sola.

2) Perforar y atornillar sin presentación en seco

• Qué pasa: la caja queda fuera de nivel y el adaptador no asienta.
• Cómo lo evito: presento base + canaleta + adaptador + tapa antes de perforar; marco nivel y corrigo ahí mismo.

3) Elegir caja “perfil bajo” cuando necesito más entradas/espacio

• Qué pasa: faltan knockouts o el dispositivo “gordo” no cabe.
• Cómo lo evito: si necesito dos entradas o más volumen, salto a caja más profunda o 2-gang.

4) Atornillar fuerte desde el inicio

• Qué pasa: se “chupa” la base (en tabique) o se tuerce la tapa.
• Cómo lo evito: dejo el primer tornillo a toma, nivelo, y recién aprieto en cruz.

5) No desbarbar knockouts ni cantos de canaleta

• Qué pasa: rebabas empujan la tapa o marcan el adaptador.
• Cómo lo evito: desbarbo suavemente; si el knockout se abrió a golpes, repaso el borde antes de montar.

6) Entrar por el knockout “fácil”, no el correcto

• Qué pasa: la tapa “pelea” o queda escalón.
• Cómo lo evito: elijo la dirección primero (lateral/superior/inferior/trasera) y adapto el corte a esa decisión.

7) Pintar ScuffCoat ya instalado

• Qué pasa: chorreaduras, manchas en tapa y tornillería.
• Cómo lo evito: pinto fuera del muro (látex), dejo secar y recién monto.

8) No considerar la pared irregular

• Qué pasa: un lado de la tapa queda más abierto.
• Cómo lo evito: uso las ranuras de la base para recuperar plano antes de cerrar.

Tip en terreno: si algo no cierra sin forzar, desarmo y corrijo antes de apretar. Forzar hoy es reabrir mañana.

Preguntas frecuentes (FAQ)

Cierre

Con estas guías ya puedes montar cajas superficiales y cajas para canaleta sin picar muro: eliges el formato correcto (perfil y gang), planificas la entrada de canaleta y knockouts, haces presentación en seco con adaptador y tapa, y rematas con corte + bisel para que cierre al ras. En mi trabajo en terreno, este orden evita reaperturas y deja un acabado limpio desde la primera.

Nota orientativa: la información es práctica. Antes de instalar, revisa siempre fichas del fabricante y la normativa vigente en tu zona.

También te puede interesar

• Cajas eléctricas 2×4 y 4×4: guía de tamaños, profundidades y usos.
• Adaptadores de caja y aros de nivelación: cómo lograr un buen asiento.
• Fijaciones para canalización: grapas, abrazaderas y tornillería adecuada.
• Derivaciones limpias en canaleta: curvas, tapones y uniones estéticas.
