Cómo calcular la sección de canaleta según cantidad de conductores

Método claro en 5 pasos: de los datos de tus conductores a la medida comercial de canaleta

Regla base: diseña al 40 % de ocupación y deja reserva hasta 60 % para crecimiento (ver normativa local).

1) Reúne los datos de tus cables

• Tipo y cantidad de conductores.
• Diámetro exterior de cada cable (ficha técnica) o mídelo con calibre.
• ¿Habrá crecimiento? Anótalo.

2) Calcula el área total de cables

• Para cada cable: Área ≈ π × (d/2)² (d en mm = diámetro exterior).
• Suma las áreas de todos los cables → Área cables.

3) Define tu ocupación objetivo

• Área objetivo = Área cables / 0,40 (diseño al 40 %).
• Si necesitas reserva explícita, valida que Área cables / Área útil ≤ 0,60.

4) Elige la medida comercial inmediata superior

• Compara Área objetivo con la Área útil de medidas estándar (10×10, 20×12, 20×20, 40×12, 40×25, 40×40, 60×40, 100×45).
• Selecciona la primera medida cuya área útil sea ≥ Área objetivo.

5) Verifica radios, accesorios y separación

• Curvas, “T” y divisores restan espacio útil: si el recorrido tiene muchos accesorios o separa energía/datos, sube una medida o divide recorridos.
• Comprueba que la tapa no forzará en curvas y derivaciones.

Desde mi experiencia: el 90 % de los problemas aparece por subestimar el diámetro exterior o por no contar accesorios. Documenta diámetros y marca recorridos antes de comprar.

Datos de partida: cuántos conductores llevas hoy, diámetros aproximados y crecimiento previsto

Objetivo: salir con una lista clara de cables y su diámetro exterior real para poder calcular áreas y elegir la canaleta correcta.

1) Haz el inventario de conductores

Registra cada cable por circuito/uso, su cantidad y diámetro exterior (mm). No uses “mm²” como si fuera diámetro: la sección es del conductor, no incluye el aislamiento.

Plantilla rápida (copiar/pegar):

• Circuito/uso: _______
• Cantidad: _______
• Tipo: (energía / datos / bajo voltaje)
• Calibre declarado: (mm² o AWG) _______
• Diámetro exterior (mm): _______
• Observaciones (flexible/ rígido, T, curvas): _______

2) Obtén el diámetro exterior correcto

Orden de preferencia:

1. Ficha técnica del cable (dato exacto del fabricante).
2. Calibrador o regla sobre el cable real (medición directa).
3. Si solo tienes el calibre (mm² o AWG), consigue la ficha del modelo exacto: el diámetro exterior varía según aislamiento y construcción, por eso no conviene estimarlo.

Desde mi experiencia: el 90 % de los errores viene de subestimar el diámetro exterior (aislamiento grueso) o confundir mm² con diámetro.

3) Agrupa por compatibilidad de recorrido

• Energía / Datos / Bajo voltaje (te ayudará si luego usas divisor).
• Rígido vs flexible: los rígidos exigen radios mayores.
• Tramos críticos: donde habrá curvas o derivaciones en T (ahí conviene más holgura).

4) Define tu crecimiento

• ¿Agregarás cables en los próximos meses? Anota cuántos y de qué diámetro exterior.
• Ese crecimiento será tu reserva: recuerda diseñar al 40 % y permitir hasta 60 % de ocupación (ver normativa local).

5) Lista final antes del cálculo

Tu inventario debe dejarte estas tres cifras:

• Área total actual = suma de áreas de todos los cables actuales.
• Área prevista de crecimiento = suma de áreas de los cables que planeas añadir.
• Área de diseño = (Área actual + Área de crecimiento) / 0,40.

Checklist para pasar al cálculo

• Cada cable tiene diámetro exterior (mm) verificado.
• Cables clasificados por energía/datos/bajo voltaje.
• Trazado marcado con curvas/T previstas.
• Crecimiento documentado (cantidad y diámetro).
• Listas Área actual y Área prevista listas para el paso siguiente.

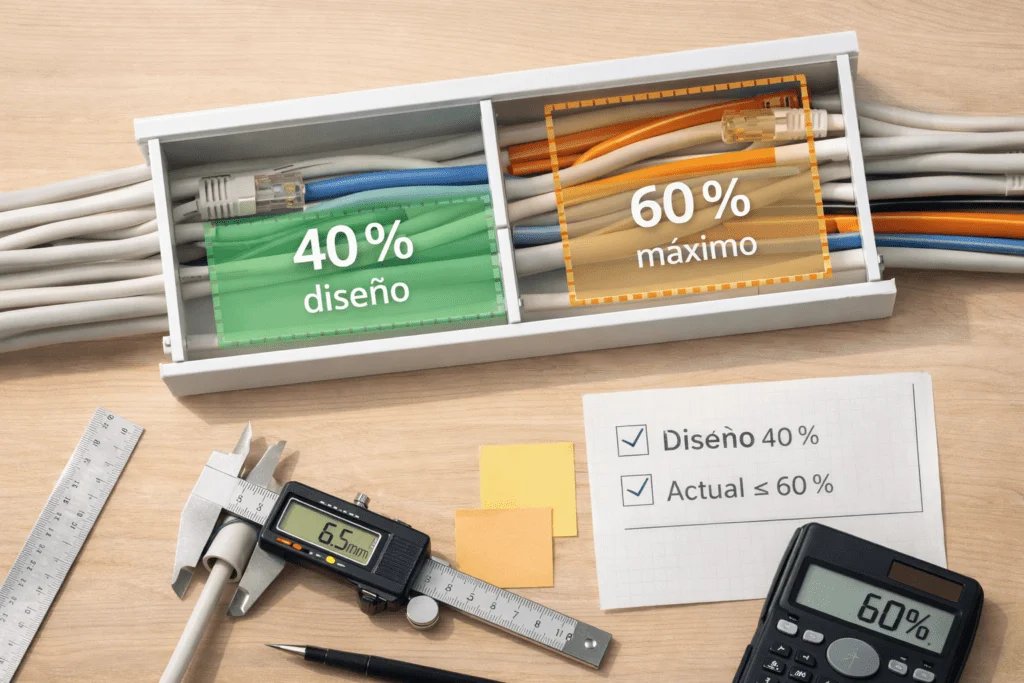

Porcentaje de ocupación objetivo y reserva para crecimiento: diseñar al 40 % y admitir hasta 60 % (ver normativa local)

Definiciones rápidas

• Área útil (canaleta): superficie interior disponible.
• Área cables: suma de áreas de todos los cables (cada uno: $\pi \times (d/2)^2$π×(d/2)2, con d = diámetro exterior en mm).
• Ocupación: $\text{Área cables} \div \text{Área útil}$Aˊrea cables÷Aˊrea uˊtil.

Regla práctica

• Diseña al 40 % → buena ventilación, tapas que no trabajan y margen para accesorios.
• Reserva hasta 60 % → crecimiento futuro. No dimensionar al 60 % de inicio (ver normativa local).

Cómo aplicarlo en el cálculo

1. Calcula Área cables actual y Área prevista de crecimiento.
2. Área de diseño = $(\text{Área actual} + \text{Área crecimiento}) \div 0{,}40$(Aˊrea actual+Aˊrea crecimiento)÷0,40.
3. Elige la medida comercial cuya Área útil ≥ Área de diseño.
4. Verifica que la ocupación actual cumpla: $\text{Área actual} \div \text{Área útil} \le 0{,}60$Aˊrea actual÷Aˊrea uˊtil≤0,60.

Con divisor energía/datos

• Si la canaleta usa separador, cada compartimento “ve” solo su mitad de área útil.
• Aplica el 40 % por compartimento, no sobre el total.

Accesorios y trazado

• Curvas, derivaciones en T y remates reducen el espacio efectivo y exigen radios.
• Si tu recorrido incluye varios accesorios o radios cerrados, sube una medida o divide recorridos.

Desde mi experiencia
Los problemas aparecen por subestimar el diámetro exterior y por no contar el separador o los accesorios en el diseño. Documenta diámetros y el plan de crecimiento antes de elegir la medida.

Mini-checklist

• Ocupación de diseño calculada al 40 %.
• Reserva verificada: ocupación actual ≤ 60 %.
• Si hay divisor, cálculo por compartimento.
• Recorrido con accesorios considerado (curvas/T/remates).
• Radios adecuados; tapa no forzará en cambios de dirección.

Área útil por medidas estándar: tabla rápida de referencia para 10×10, 20×12, 20×20, 40×12, 40×25, 40×40, 60×40 y 100×45

Objetivo: que puedas calcular el área útil de cada medida comercial con los datos internos reales del fabricante (W_int y H_int) y, desde ahí, aplicar el 40 % (diseño) y 60 % (máximo).
Más contexto de familias y medidas: Canaletas para cables: tipos, medidas y cuándo usarlas.

Cómo usar esta tabla (3 pasos)

1. Obtén W_int y H_int (mm) de la ficha técnica o midiendo el interior.
2. Calcula: Área útil = W_int × H_int (mm²).
3. Aplica: 40 % = 0,40 × Área útil y 60 % = 0,60 × Área útil.
   Compara tu Área de cables con estos límites.

Nota: las paredes internas varían por marca/serie; no asumas que “20×12” externos = 20×12 internos.

Consejo: si tu recorrido tiene curvas, T o divisor, calcula con la tabla y súbete una medida para no forzar tapas ni radios.

Caso práctico 1: 8 conductores de 2,5 mm² y 2 cables de datos — cálculo completo paso a paso

Regla base: diseña al 40 % y permite hasta 60 % de ocupación (ver normativa local).

1) Datos reales (de ficha técnica)

• Energía: 8 conductores 2,5 mm² → usa diámetro exterior del cable (no la sección).
• Datos: 2 cables UTP → usa diámetro exterior del cable.

Ejemplo genérico (solo para ilustrar método):

• d_energía = 3,6 mm; d_UTP = 5,8 mm (los tuyos pueden variar según fabricante y modelo).

2) Suma de áreas de cables

Fórmula por cable: Área = π × (d/2)² (d en mm).

• Energía (8×): π × (3,6/2)² = π × 1,8² = π × 3,24 ≈ 10,18 mm² → 81,44 mm².
• UTP (2×): π × (5,8/2)² = π × 2,9² = π × 8,41 ≈ 26,42 mm² → 52,84 mm².
  Área cables (actual) ≈ 134,28 mm².

3) Área de diseño (40 %)

Área de diseño = Área cables / 0,40 → 134,28 / 0,40 ≈ 335,7 mm².
Tu canaleta elegida debe tener Área útil ≥ 335,7 mm².

Si prevés crecimiento (p. ej., +2 conductores 2,5 mm²), calcula su área y súmala antes de dividir por 0,40.

4) Seleccionar medida comercial inmediata superior

Con los datos internos reales del fabricante (W_int y H_int en mm):

• Área útil = W_int × H_int.
• Elige la primera medida cuya Área útil ≥ 335,7 mm².

Ejemplo genérico de chequeo:

• Si una 40×12 declara W_int=34 mm, H_int=10 mm → Área útil=340 mm² → cumple justo.
• Si tu recorrido tiene curvas/T o divisor, sube una medida para no forzar la tapa.

5) Verificación 60 % y radios/accesorios

• Comprueba ocupación actual: 134,28 / Área útil ≤ 0,60.
• Si usas divisor energía/datos, cada compartimento “ve” la mitad del ancho útil → repite el cálculo por compartimento.
• Curvas y “T” reducen el espacio efectivo: añade margen (una medida más o divide recorridos).

Resumen del caso (con los valores del ejemplo)

• Área cables actual: ~134,3 mm².
• Área de diseño (40 %): ~335,7 mm².
• Condición mínima: elige canaleta con Área útil ≥ 336 mm² (dato interno de fabricante).
• Recomendación: si habrá curvas/T o separación energía–datos, una medida superior.

Checklist

• Diámetros exteriores confirmados en ficha técnica.
• Área cables calculada y sumada.
• Área de diseño = área/0,40 comparada con Área útil real.
• Ocupación actual ≤ 60 %.
• Radios, “T” y divisor considerados; tapa no trabajará.

Caso práctico 2: 12 conductores de 1,5 mm² y 1 coaxial — cuándo subir una medida para no forzar la tapa

Regla base: diseña al 40 % y permite hasta 60 % (ver normativa local). Usa diámetros exteriores reales de ficha técnica.

1) Datos reales (ejemplo genérico para ilustrar el método)

• 12× cables de 1,5 mm² → diámetro exterior de ejemplo: 3,1 mm (varía por marca).
• 1× cable coaxial → diámetro exterior de ejemplo: 6,8 mm (varía por tipo y blindaje).

Sustituye estos valores por los de tu fabricante antes de calcular.

2) Suma de áreas de cables

Fórmula por cable: Área = π × (d/2)² (d en mm).

• 1,5 mm² (cada uno): π × (3,1/2)² = π × 1,55² = π × 2,4025 ≈ 7,55 mm²
  → 12× 7,55 = 90,56 mm²
• Coaxial (uno): π × (6,8/2)² = π × 3,4² = π × 11,56 ≈ 36,33 mm²

Área cables (actual) ≈ 90,56 + 36,33 = 126,89 mm²

3) Área de diseño al 40 %

Área de diseño = 126,89 / 0,40 ≈ 317,23 mm²
Necesitas una canaleta con Área útil ≥ 317,3 mm² (dimensión interna real: W_int × H_int).

4) Elegir medida comercial inmediata superior

• Calcula Área útil = W_int × H_int con datos del fabricante.
• Elige la primera medida cuya Área útil ≥ 317,3 mm².
• Ejemplo de chequeo: si W_int=34 mm y H_int=10 mm → Área útil 340 mm² → cumple.

5) Verificación 60 % y radios/coaxial

• Ocupación actual con el ejemplo: 126,89 / 340 ≈ 0,373 (37,3 %) → OK (≤ 60 %).
• El coaxial exige radios amplios; si tu recorrido tiene varias curvas o T, sube una medida para que la tapa no abra.
• Si usaras divisor energía/datos, el cálculo se hace por compartimento (ver próxima sección).

¿Cuándo subir una medida?

• Muchas curvas o derivaciones en T en poco tramo.
• Coaxial rígido o con conectores voluminosos cerca del giro.
• Longitudes largas con entradas/salidas frecuentes.
• Separador interno (reduce el ancho útil efectivo).
• Diferencias entre medidas externas e internas mayores a lo esperado.

Checklist

• Diámetros exteriores confirmados en ficha técnica.
• Área cables sumada con π(d/2)².
• Área de diseño = área/0,40 comparada con Área útil real.
• Ocupación actual ≤ 60 %.
• Recorrido con accesorios y rigidez del coaxial considerados.

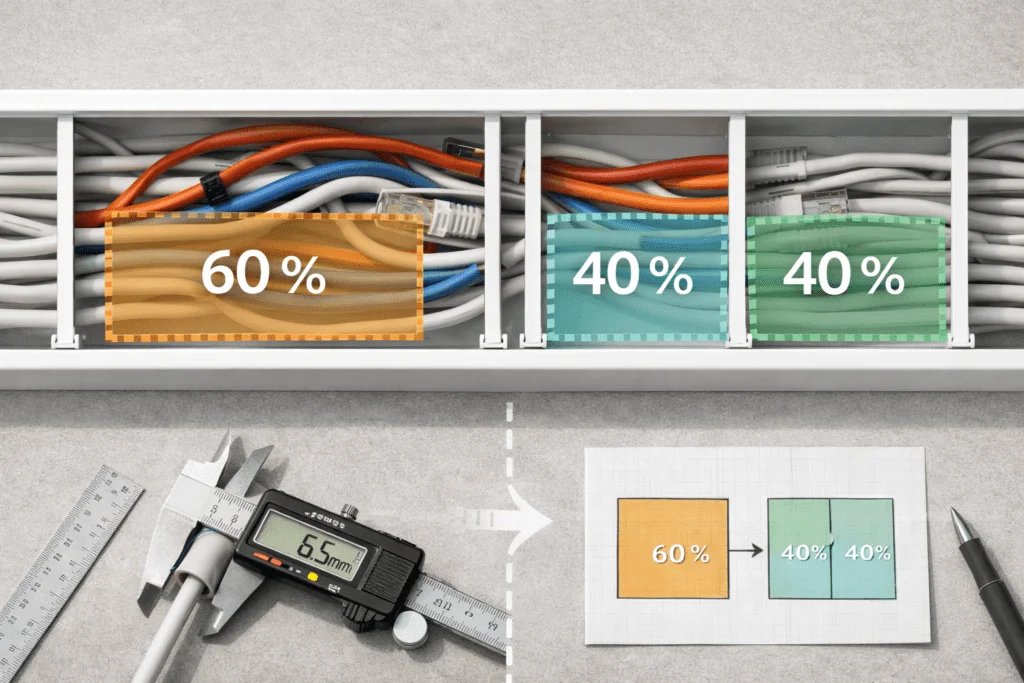

Cuando energía y datos comparten recorrido: cálculo con divisor y cómo cambia la sección útil

Objetivo: dimensionar cada compartimento por separado para que la tapa no trabaje y evitar interferencias.

1) Separa el inventario en dos grupos

• Energía y Datos/Bajo voltaje.
• Calcula por grupo su Área cables = suma de π·(d/2)² (d en mm).

2) Obtén el área útil por compartimento

• Revisa la ficha técnica de la canaleta con divisor: entrega W_int_izq, W_int_der y H_int (o al menos el ancho útil por lado).
• Área útil lado = W_int_lado × H_int.

No asumas “mitad-mitad” exacta: el espesor del divisor y tolerancias cambian por marca/serie.

3) Aplica la ocupación por compartimento

• Diseño al 40 % en cada lado:
  • Área diseño energía = Área cables energía / 0,40
  • Área diseño datos = Área cables datos / 0,40
• Condición: Área útil lado ≥ Área diseño de su grupo.

4) Verifica la reserva de crecimiento

• Comprobación por lado:
  • Ocupación actual energía = Área cables energía / Área útil energía ≤ 0,60
  • Ocupación actual datos = Área cables datos / Área útil datos ≤ 0,60

5) Considera accesorios y radios con divisor

• Curvas y T con divisor reducen el paso en ambos lados. Si hay varios accesorios, sube una medida o divide recorridos.
• Cruces inevitables entre energía y datos: hazlos a 90° y en el tramo más corto.

6) Compatibilidad del sistema

• Asegura que el divisor y accesorios (curvas/T) existan en la misma serie.

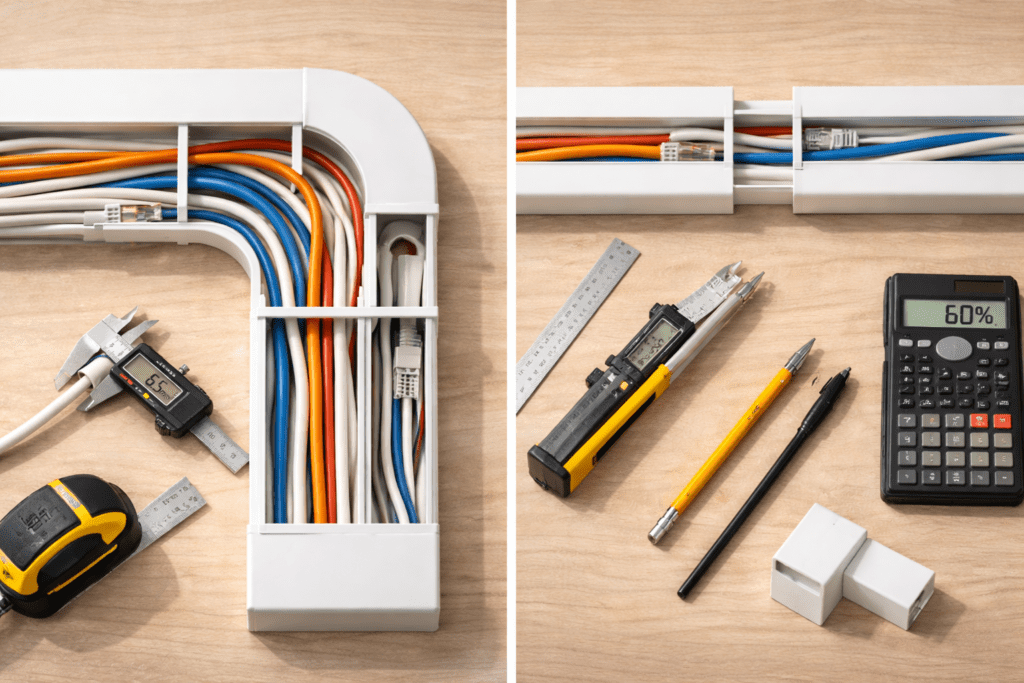

• Si el fabricante no ofrece divisor para cierto accesorio, evalúa dos canaletas paralelas.

Desde mi experiencia
Los errores más comunes son dimensionar con el ancho total (sin descontar el divisor) y olvidar curvas/T. Medir el ancho útil por lado en la ficha resuelve el 80 % de los problemas.

Apoyo práctico: organización y uso de separadores → Separadores para energía y datos dentro de canaletas.

Mini-checklist

• Inventario separado en energía y datos.
• W_int_lado y H_int tomados de la ficha (no estimados).
• Área diseño por lado al 40 % cumplida.
• Ocupación actual ≤ 60 % por lado.
• Accesorios con divisor disponibles en la serie; radios verificados.
• Cruces energía/datos solo a 90° y lo más cortos posible.

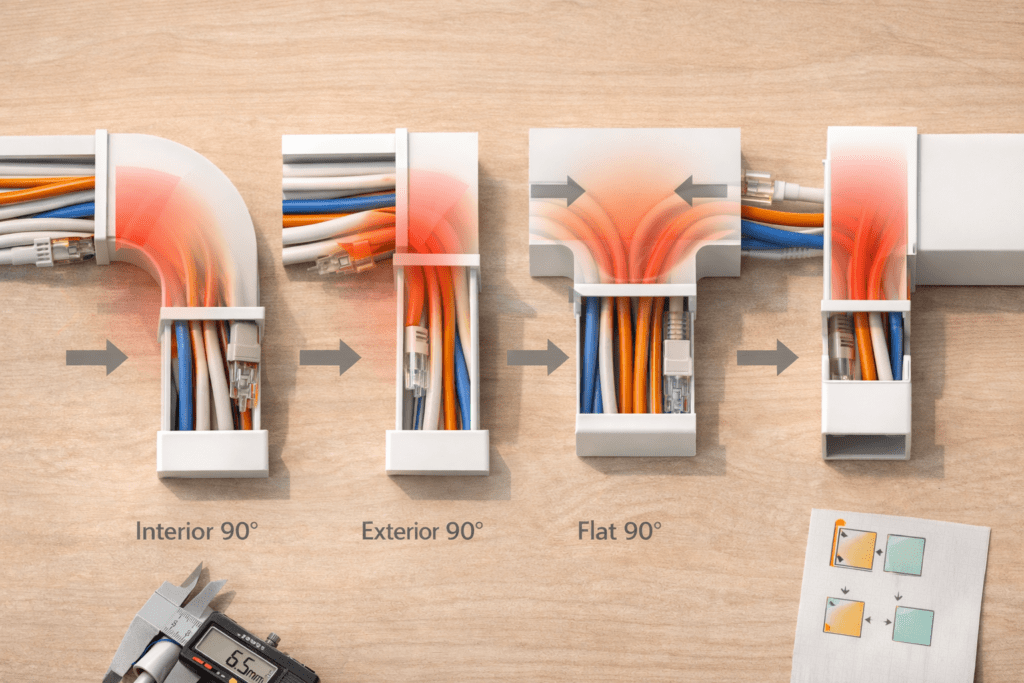

Accesorios que restan espacio útil: curvas, “T” y remates en el cálculo de la sección final

Objetivo: prever el aumento de densidad y los radios que generan los accesorios para que la tapa no trabaje y el cálculo siga cumpliendo el 40 %/60 % (ver normativa local).
Apoyo de ejecución estética: Derivaciones limpias en canaleta: curvas, tapones y uniones estéticas.

1) Qué efecto tiene cada accesorio en el área útil real

• Curva 90° (interior/exterior/plana): obliga a reordenar el paquete; los cables ocupan más altura/ancho local y necesitan radio.
• Derivación en T: concentra conductores en tres direcciones; hay cruce y apilamiento puntual.
• Tapón final: no reduce sección en el tramo, pero exige corte limpio y apoyo completo (si forzas, la tapa abre).

2) Cómo incorporarlo al cálculo, sin inventar números

1. Calcula tu Área de diseño al 40 % (como en las secciones anteriores).
2. Si el recorrido incluye varias curvas o T en poco espacio, sube una medida comercial o divide recorridos.
3. Con divisor energía/datos, repite la verificación por compartimento; curvas/T con divisor reducen paso en ambos lados.
4. Confirma radios mínimos del fabricante y evita accesorios si están fuera de rango (la tapa abre).

3) Señales de que falta sección

• Tapa que bombea en la curva o en la T.
• Sombra a 45° en la unión después de cerrar.
• Dificultad para asentar la tapa aun con cantos desbarbados.
• Necesidad de forzar el cierre en la zona del accesorio.

4) Decisiones rápidas que funcionan

• Muchos giros o T cercanos: elige una medida superior.
• Coexistencia energía/datos con divisor: calcula por lado y sube medida si un compartimento se acerca al 60 %.
• Trazado largo con accesorios y entradas/salidas: considera dos canaletas paralelas en lugar de una grande.

Desde mi experiencia: el 90 % de los problemas con tapas que abren aparece cuando el diseño quedó “justo” y no se consideraron las curvas y la T. Subir una medida a tiempo sale más barato que rehacer cierres luego.

Mini-checklist antes de elegir medida

• Curvas y T contabilizadas en el recorrido.
• Área de diseño (40 %) comparada con la medida superior si hay muchos accesorios.
• Con divisor, verificación por compartimento.
• Radios mínimos del fabricante cumplidos.
• Cierre de tapa sin forzar en zona de accesorios.

Trazado y fijación: cómo planificar el recorrido para usar menos uniones y una sección adecuada

Objetivo: reducir cortes y accesorios para mantener la ocupación baja y que la tapa cierre sin trabajar.

1) Define un eje recto y referencias claras

• Traza con nivel líneas continuas y paralelas a zócalos/marcos.
• Evita zigzags: cada quiebre añade una unión o curva.

2) Anticípate a giros y derivaciones

• Si el recorrido exige varias curvas o una T cercana a otra, considera subir una medida o dividir recorridos antes de comprar.
• Marca en el muro los puntos de curvas/T/remate para prever radios y tolerancias.

3) Elige fijación según la superficie

• Adhesiva: superficies lisas y limpias; presión uniforme.
• Atornillada: muros irregulares o con carga de cables.
• Detalles de anclajes y opciones: Fijaciones para canalización: grapas, abrazaderas y tornillería adecuada

4) Presenta en seco y alinea la base

• Coloca tramos y accesorios sin fijar; corrige desalineaciones antes de perforar.
• Centra coplas y reparte holguras para que ninguna junta concentre el error.

5) Fija por tramos cortos verificando en cada paso

• Fija 50–80 cm aprox. (según superficie y fabricante), revisa con nivel y continúa.
• Si aparece “vientre” en el borde superior, desajusta, corrige y vuelve a fijar.

6) Control de ocupación y radios

• Si el paquete de cables crece en zonas con curvas/T, esa sección “se llena” antes: sube medida o redistribuye.
• Comprueba que el radio de los cables no obligue a abrir la tapa.

Checklist rápido

• Trazado recto y paralelo marcado.
• Curvas/T previstas; decisión de subir medida si se concentran.
• Tipo de fijación acorde a la superficie.
• Base alineada tras la prueba en seco.
• Coplas centradas y holguras repartidas.
• Radios verificados; tapa no forzará.

Trabaja con la energía cortada y respeta la normativa local.

Canaleta única grande vs dos recorridos más pequeños: decisión por estética, radios y mantenimiento

Objetivo: elegir entre una canaleta mayor (con o sin divisor) o dos canaletas menores para asegurar ocupación correcta, radios adecuados y un resultado limpio.

Cuándo conviene una sola canaleta grande

• Recorrido recto y con pocos accesorios (pocas curvas/T).
• Vas a usar divisor compatible con toda la serie de accesorios.
• Necesitas una sola línea visual en muro (menos “ruido”).
• Mantenimiento: un único frente de acceso.
• Cálculo: diseña al 40 % y verifica que energía y datos cumplen por compartimento (si hay divisor).

Cuándo conviene dos canaletas más pequeñas

• No existe divisor/curvas/T de la misma serie para separar energía y datos.
• Hay muchos giros o derivaciones en poco tramo y la tapa podría abrir.
• Quieres radios más amplios en coaxial/UTP o cables rígidos.
• Prefieres aislar impactos: si un recorrido se llena, el otro queda libre.
• Estética: dos líneas paralelas y niveladas pueden verse más discretas que una canaleta alta.

Comparación rápida para decidir (haz ambas cuentas)

1. Una grande con divisor:
   • Calcula Área diseño por lado (energía y datos).
   • Confirma accesorios con divisor para curvas/T.
2. Dos pequeñas sin divisor:
   • Calcula Área diseño para cada recorrido por separado.
   • Verifica radios y porcentaje de ocupación en las zonas de curvas/T.

Estética y montaje

• Si usas dos, mantén paralelismo y misma altura; distancia constante entre ejes.
• Evita cruces; si son inevitables, que sean a 90° y en el tramo más corto.
• Criterios de instalación visible vs empotrada: Canalización visible vs empotrada: criterios estéticos y de mantenimiento.

Mantenimiento y crecimiento

• Una grande: añade cables en el lado libre (≤ 60 % actual).
• Dos pequeñas: crecer es más ordenado; cada línea mantiene su función.
• En ambos casos, si el tramo tiene muchos accesorios, considera subir una medida.

Checklist de decisión

• ¿Hay divisor y accesorios compatibles si eliges una sola grande?
• ¿La ocupación cumple: diseño al 40 % y actual ≤ 60 %?
• ¿Los radios en curvas/T se logran sin forzar tapa?
• ¿La estética mejora con una línea o con dos paralelas?
• ¿Qué opción facilita más el mantenimiento y el crecimiento?

Trabaja con la energía cortada y respeta la normativa local.

Llegadas a cajas y módulos: cómo no perder sección en la embocadura y mantener el cierre al ras

Objetivo: que el “cuello” caja–canaleta no reduzca el área útil ni obligue a abrir la tapa.

1) Usa la caja adecuada

• Caja para canaleta (misma serie): embocadura compatible y paso libre.
• Si usas caja superficial estándar, añade adaptador/aro para respetar el ancho interno.
  Más opciones y montaje: Cajas superficiales y cajas para canaleta: montaje sin picar muro.

2) Respeta el paso útil en la entrada

• Abre la embocadura del tamaño del W_int de tu canaleta (no del externo).
• Deja 1–2 mm de tolerancia y desbarba el corte: evita estrangulamientos.

3) Ordena el paquete al entrar

• Abanica los cables y entra en una sola capa si es posible.
• Coaxial/UTP: radio amplio; sin pliegues ni torsión.
• Si la entrada concentra mucho volumen, sube medida o deriva parte a otra cara de la caja.

4) Fijación y alineación antes del cierre

• Caja a plomo y nivel; presenta en seco el último tramo y ajusta longitud.
• La tapa debe quedar coplanar con la placa del módulo.

5) Secuencia de cierre y verificación

• Cierra tapa del tramo → tapa/placa de la caja.
• Revisa frontal y a 45°: sin sombra ni diente; al tacto, sin aristas.

Checklist rápido

• Caja compatible o adaptador instalado.
• Embocadura al W_int y desbarbada.
• Paquete ordenado; radios amplios en coaxial/UTP.
• Tapa y placa coplanares sin luz visible.
• Si el cuello “aprieta”, sube medida o divide entradas.

Trabaja con la energía cortada y respeta la normativa local.

Errores de cálculo más comunes y cómo evitarlos en un repaso rápido

1) Diseñar al 60 % desde el inicio

• Síntoma: tapa que trabaja o abre al añadir un cable.
• Causa: se dimensionó con el máximo.
• Evita: calcula la Área de diseño = Área cables / 0,40 y verifica que la ocupación actual ≤ 60 %.

2) Usar sección del conductor (mm²) como si fuera diámetro

• Síntoma: canaleta subdimensionada.
• Causa: confundir mm² (cobre) con diámetro exterior del cable.
• Evita: toma d (mm) de ficha técnica o mide; usa Área = π(d/2)² por cable.

3) No considerar accesorios (curvas, T, remates)

• Síntoma: tapa abre en giros o cruces.
• Causa: cálculo sin margen local.
• Evita: si hay varios accesorios, sube una medida o divide recorridos.

4) Ignorar el divisor energía/datos

• Síntoma: lado de datos saturado aunque la canaleta “total” parece sobrada.
• Causa: se calculó con el ancho total.
• Evita: calcula por compartimento (cada lado con su 40 %/60 %).

5) Subestimar el crecimiento

• Síntoma: no cabe una ampliación mínima.
• Causa: no se sumó el área de futuros cables al diseño.
• Evita: incorpora el crecimiento previsto antes de dividir por 0,40.

6) No verificar radios mínimos

• Síntoma: sombra o diente en curvas/T.
• Causa: radio interno insuficiente o paquete rígido.
• Evita: ordena el paquete, usa curva adecuada y sube medida si el radio lo pide.

7) Medidas externas asumidas como internas

• Síntoma: área útil menor a la esperada.
• Causa: se usó 20×12 “externo” como si fuera interno.
• Evita: trabaja con W_int × H_int reales del fabricante.

8) Mezclar tipos de cable sin ordenar

• Síntoma: abombamiento local y tapa difícil de cerrar.
• Causa: coaxial/UTP apilados sin abanicar.
• Evita: distribuye en una capa cuando sea posible; si no, sube medida.

Checklist express

• Diámetros exteriores confirmados (no solo mm²/AWG).
• Área de diseño = Área cables / 0,40.
• Actual ≤ 60 % y crecimiento incluido.
• Accesorios y divisor considerados.
• W_int × H_int reales; radios verificados.

Plantilla imprimible y tabla rápida: cómo usarla en obra para no recalcular cada vez

Objetivo: que puedas anotar diámetros, sumar áreas, aplicar 40 %/60 % y salir con la medida comercial sin recalcular fórmulas.

Cómo usarla (3 pasos)

1. Anota diámetros exteriores y cantidades → calcula Área cables con π(d/2)² por cada tipo.
2. Suma y divide por 0,40 → obtén Área de diseño.
3. Compara con el área útil interna de la medida comercial (W_int×H_int del fabricante) → elige la primera que ≥ Área de diseño y verifica que actual ≤ 60 %.

Sugerencia: imprime esta ficha para obra y completa a mano; si el recorrido tiene muchas curvas/T o divisor, sube una medida o divide en dos canaletas.

Preguntas frecuentes sobre ocupación, elección de medida y reserva de crecimiento

También te puede interesar

• Derivaciones limpias en canaleta: curvas, tapones y uniones estéticas.
• Separadores para energía y datos dentro de canaletas.
• Canaletas para cables: tipos, medidas y cuándo usarlas.
• Fijaciones para canalización: grapas, abrazaderas y tornillería adecuada.
• Cajas superficiales y cajas para canaleta: montaje sin picar muro.
