Qué es un conmutador de transferencia (ATS) en una vivienda

Un conmutador de transferencia es un mecanismo de conmutación que selecciona automáticamente entre dos fuentes de energía:

• Fuente primaria: la red del distribuidor.
• Fuente secundaria: tu respaldo (por ejemplo, un generador doméstico).

Su misión es evitar retornos peligrosos hacia la red (backfeed), proteger equipos y hacer el cambio de forma controlada. En términos prácticos, un ATS residencial típico:

1. Supervisa la red (presencia/ausencia de tensión).
2. Si detecta falla, da la orden de arranque al generador (cuando aplica).
3. Tras la estabilización, transfiere la carga a la fuente de respaldo.
4. Cuando vuelve la red y está estable, retransfiere al suministro normal y detiene el generador.

Hay alternativas al ATS: un conmutador manual o un kit de interlock del tablero. Más adelante explico cuándo pueden bastar si usas el generador de forma ocasional. Si tu respaldo es un generador portátil 220 V, revisa enchufes y protecciones propias del equipo. Y si dudas entre 120/240 V (según tu caso), esto te orienta.

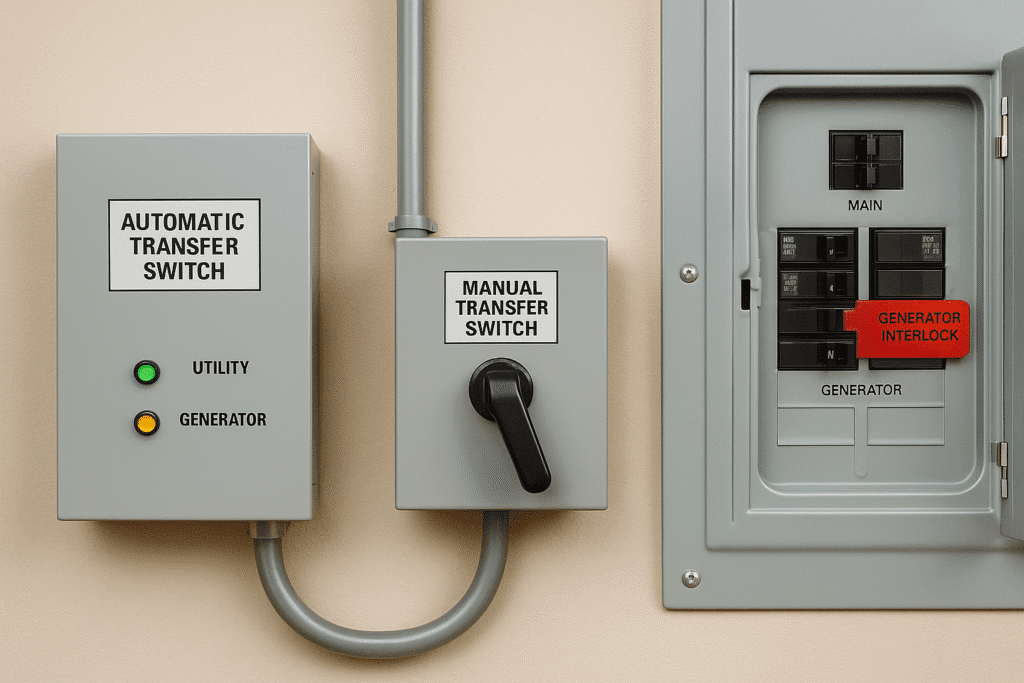

ATS vs. conmutador manual vs. kit de interlock del tablero

No todos los cambios de fuente son iguales. En casa, las tres soluciones más comunes son el ATS automático, el conmutador manual y el interlock del tablero. Elegir bien evita retroalimentaciones peligrosas (backfeed), protege tus equipos y define el nivel de continuidad que obtendrás.

Comparativa rápida

Importante: este artículo no es una guía de conexión. La instalación y su verificación deben realizarla profesionales y siempre según normativa local.

¿Qué aporta cada opción?

ATS automático (residencial)

• Pros: no dependes de estar presente; protege la conmutación; configurable en tiempos; posible “arranque automático” del generador; mejor continuidad del servicio.
• Contras: mayor costo inicial; requiere integración con el generador y espacio/embalaje adecuados.

Conmutador manual

• Pros: solución clara y robusta; costo moderado; adecuada si en tu zona los cortes son poco frecuentes.
• Contras: necesitas estar allí para operar; el corte es mayor; más fácil cometer errores de operación si no hay procedimientos.

Interlock del tablero

• Pros: agrega seguridad mecánica al uso de generador portátil sin permitir paralelismo con la red; suele aprovechar el tablero existente.
• Contras: sigue siendo manual; depende de que el kit sea compatible con tu tablero; no automatiza arranque ni transferencia.

Preguntas para decidir rápido

• ¿Necesitas respaldo sin estar en casa? → Inclínate por ATS.
• ¿Usas el generador muy de vez en cuando y aceptas un corte manual? → Conmutador manual o interlock.
• ¿Tu generador es portátil 220 V y quieres evitar riesgos de paralelismo con la red? → Interlock bien instalado.
• ¿Tienes equipos sensibles (PC, router) y te preocupa el microcorte? → Complementa con UPS (revisa compatibilidades):
  • Compatibilidad UPS–generador.
  • Cómo elegir UPS para PC y router.

Para dudas habituales con generadores portátiles 220 V (tomas y protecciones propias del equipo), te servirá esta guía.

Si aún estás evaluando la potencia que necesitas en casa, esta lectura te ayudará a estimar: generador-para casa watts guía rápida.

Cómo funciona un ATS residencial (sin guías de conexión)

Un ATS en casa coordina el paso de red → generador → red de forma segura. A nivel conceptual (sin entrar en cableados ni esquemas), el ciclo típico es:

a) Supervisión de la red

• El ATS vigila tensión y frecuencia de la red.
• Si detecta falla (ausencia, subtensión/sobretensión o fuera de frecuencia), espera un retardo breve para evitar falsos disparos por microcortes.

b) Arranque del generador (cuando aplica)

• Si la condición persiste, el ATS envía una señal de arranque al generador (si este lo admite).
• El equipo espera un tiempo de calentamiento/estabilización hasta que la salida del generador sea utilizable.

c) Transferencia a la fuente de respaldo

• Con el generador estable, el ATS abre la fuente saliente y cierra la entrante hacia la vivienda mediante su mecanismo de conmutación (contactores/interruptor motorizado).
• El diseño impide paralelismos peligrosos entre red y generador.
• El tipo de transición (abierta, cerrada o retardada) define si percibes microcorte o continuidad; lo profundizamos en la Sección 4.

d) Operación en respaldo (modo “isla”)

• La casa queda alimentada por el generador mientras el ATS sigue monitoreando red y respaldo.
• Algunos modelos permiten pruebas en vacío programables para mantener el sistema en buen estado (ejercitación del generador).

e) Retorno a la red

• Cuando la red vuelve y se mantiene estable por un retardo definido, el ATS retransfiere la carga de vuelta.
• Puede ordenar al generador un enfriamiento breve antes de detenerlo.

f) Señalización y estados

• Indicadores habituales: presencia de red, presencia de generador, posición de transferencia, alarma de fallo de arranque o tensión fuera de rango.
• Muchos ATS incluyen modo manual de emergencia para mantenimiento (siempre por personal competente y con normativa local).

Lo que un ATS no hace

• No “crea” potencia: eso es tarea del generador; el ATS solo conmuta.
• No limpia el THD ni regula tensión por sí mismo: si te preocupa la calidad de energía para electrónica sensible, revisa esto:
  THD en generadores: electrónica sensible.
• No sustituye a una UPS cuando necesitas continuidad absoluta en TI/Internet; mira:
  Compatibilidad UPS–generado.

Recordatorio: la instalación y parámetros de operación deben cumplir normativa local y las instrucciones del fabricante. Este contenido es informativo, no es una guía de conexión.

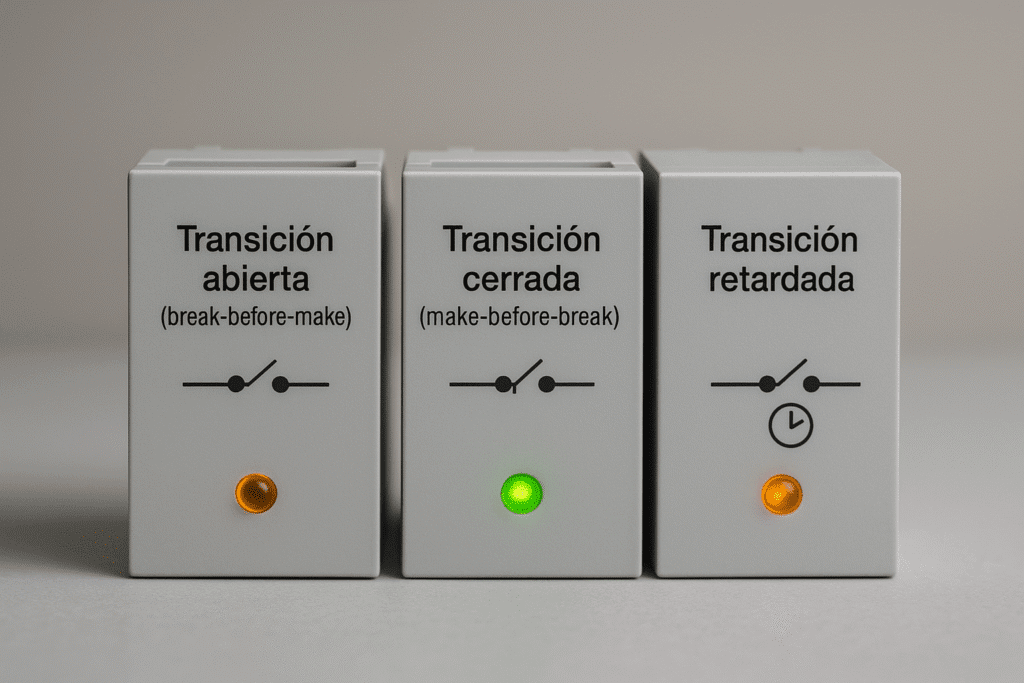

Tipos de transferencia (transición abierta, cerrada y retardada)

Los tipos de transición definen cómo el ATS hace el cambio entre red y generador (y viceversa). De esto depende si percibes microcorte o una continuidad casi imperceptible. A continuación, qué significa cada una y cuándo conviene en casa.

Transición abierta (break-before-make)

• Qué es: el ATS abre la fuente activa y, después de un instante, cierra la otra. Nunca hay solapamiento entre red y generador.
• Qué se siente en casa: microcorte breve. Electrodomésticos comunes suelen tolerarlo; algunos equipos electrónicos pueden reiniciarse.
• Ventajas: arquitectura simple y ampliamente disponible en residencial; costos contenidos.
• Precauciones: si te preocupa que el router/PC se reinicie, añade UPS para esas cargas sensibles:
  Compatibilidad UPS–generador.
  Elegir UPS para PC y router.
• Cuándo conviene: hogares que aceptan un pequeño parpadeo y buscan fiabilidad/costo.

Transición cerrada (make-before-break)

• Qué es: el ATS cierra momentáneamente la fuente entrante antes de abrir la saliente, para que la carga no quede sin tensión.
• Qué se siente en casa: casi sin corte (ideal para continuidad).
• Ventajas: mejor experiencia en cargas sensibles (equipos IT, algunos sistemas de control).
• Precauciones: requiere condiciones estrictas (sincronismo/gestión) para evitar corrientes no deseadas; en residencial solo se recomienda cuando el equipo lo soporta y el instalador calificado valida la aplicación (ver normativa local).
• Cuándo conviene: usuarios que priorizan continuidad casi total y cuentan con equipo y puesta en servicio adecuados.

Y transición retardada (con retardo/neutral delay)

• Qué es: variante de transición que añade un retardo intencional entre abrir una fuente y cerrar la otra (por ejemplo, para permitir desmagnetización de cargas inductivas o estabilización).
• Qué se siente en casa: corte perceptible pero controlado; útil para minimizar golpes de tensión en ciertos equipos.
• Ventajas: mayor protección frente a transitorios cuando se requiere ese respiro entre fuentes.
• Precauciones: el retardo implica un corte más largo; si la continuidad es prioritaria, combínalo con UPS en los circuitos críticos (PC, comunicaciones).
• Cuándo conviene: viviendas con cargas particulares (motores/bombas) donde prefieras un cambio más suave a costa de un corte algo mayor.

Nota práctica: Si tu respaldo es un generador portátil 220 V, su calidad de onda (THD) también influye en cómo reaccionan los equipos sensibles, más allá del tipo de transición:
THD en generadores y electrónica sensible.
Si buscas cero ruido y sin gases en interiores para cargas pequeñas, evalúa una power station como alternativa puntual:
Power station vs. generador inverter.

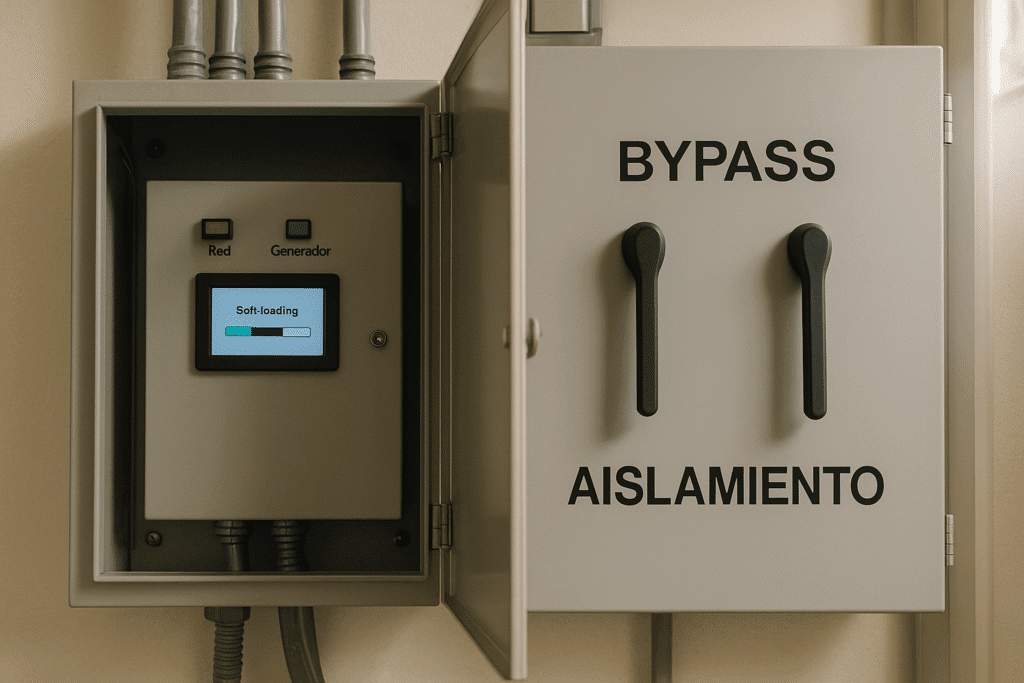

Variantes avanzadas: soft-loading y bypass-isolation (cuándo interesan en casa)

Estas funciones existen sobre todo en soluciones profesionales. En residencial pueden ser útiles en casas con generador fijo y alta exigencia de continuidad, pero no son habituales en respaldos con generador portátil.

Soft-loading (carga/descarga progresiva)

• Qué es: el sistema sincroniza ambas fuentes y transfiere la carga gradualmente, evitando “golpes” de potencia.
• Qué aporta: menos transitorios y caída de tensión al entrar/salir el generador; mejor experiencia en cargas sensibles o con motores (arranques más suaves).
• Cuándo considerarlo en vivienda:
  • Generador fijo de buena capacidad con arranque automático.
  • Cortes frecuentes y cargas que no deben “parpadear”.
  • Necesitas pruebas y operación regular del sistema.
• Alternativas prácticas en un hogar típico:
  • Dimensionar bien el generador y escalonar el encendido de cargas (evitar picos simultáneos). Guía rápida.
  • Proteger TI/Internet con UPS y revisar su compatibilidad con generador.

Bypass-isolation (bypass con aislamiento del ATS)

• Qué es: un conjunto de palancas/interruptores que permite sacar el ATS de servicio (aislarlo) y mantener la casa energizada por una de las fuentes a través de un bypass.
• Para qué sirve: realizar mantenimiento o reemplazo del ATS sin dejar la vivienda sin suministro.
• Cuándo tiene sentido en casa:
  • Home-office crítico, equipos médicos domiciliarios o pérdidas costosas ante un corte.
  • Generador fijo y uso de respaldo recurrente.
• Consideraciones: incrementa tamaño, complejidad y costo; exige instalación profesional y validación con normativa local. No confundir con interlock (que evita paralelismo, pero no crea un bypass de mantenimiento).

Señales de que no los necesitas

• Respaldo ocasional con generador portátil 220 V.
• Presupuesto acotado y tolerancia a un microcorte durante la transferencia.
• En estos casos, suele bastar conmutador manual o interlock, más UPS para cargas delicadas:
  • Elegir UPS para PC/router.
  • Generadores portátiles 220 V: tomas y protecciones.

Señales de que sí podrías considerarlos

• Generador residencial fijo con arranque automático y cortes frecuentes.
• Deseas casi cero perturbación en equipos electrónicos (combinado con UPS).
• Buscas programar pruebas y mantener el sistema sin interrumpir la casa.

Si tu prioridad es respaldar pocas cargas en silencio y sin gases en interior, evalúa una power station (con límites de autonomía y potencia).

Continuidad del servicio: qué esperar con cada tipo de transición

La continuidad es la “sensación” que tienes en casa cuando el ATS cambia entre red y generador. Afecta a iluminación, electrodomésticos y, sobre todo, a TI/Internet (PC, router, NAS).

Con transición abierta

• Experiencia típica: notarás un microcorte; algunas luces parpadean y ciertos electrónicos pueden reiniciarse.
• Cómo mitigarlo: protege cargas sensibles con UPS en sus tomas dedicadas:
  • Compatibilidad UPS–generador.
  • Elegir UPS para PC/router.

Con transición cerrada

• Experiencia típica: el cambio es casi imperceptible si el equipo está correctamente configurado.
• Nota práctica: en vivienda, solo considerar cuando el equipo lo soporta y el instalador lo valida; aun así, una UPS sigue siendo recomendable para TI.

Y con transición retardada

• Experiencia típica: hay un corte algo mayor y más controlado; puede ayudar con cargas inductivas (motores/bombas) al reducir transitorios.
• Consejo: si priorizas continuidad en TI, combina el ATS con UPS en esos circuitos, y secuenciar el encendido de cargas pesadas.

La continuidad no depende solo del ATS

• Generador: su comportamiento al arrancar/parar y la calidad de onda (THD) influyen en reinicios o zumbidos en electrónica.
  • THD en generadores y electrónica sensible.
  • Si valoras silencio y cero emisiones en interior para cargas pequeñas, compara power station vs generador inverter:
    • Power station vs generador inverter.
    • Power station vs generador gasolina.
• Dimensionamiento: un generador subdimensionado provoca caídas de tensión al entrar cargas.
  • Guía rápida de watts para casa.
• Plan de cargas: prioriza cargas críticas (frigorífico, iluminación esencial, router) y evita picos simultáneos al transferir.

Consejos rápidos (acción inmediata)

• Pon UPS en PC/router si usas transición abierta o retardada.
• Verifica que tu generador estabilice antes de transferir (configurable en muchos ATS).
• Evita encender motores grandes justo al momento de la transferencia; enciéndelos unos segundos después.

¿Cuándo te basta con conmutador manual o interlock?

Elegir algo distinto a un ATS puede ser totalmente válido si tu uso es ocasional y aceptas realizar la maniobra tú mismo. Aquí tienes un criterio práctico para decidir sin entrar en guías de conexión.

El conmutador manual es suficiente si…

• Tienes cortes esporádicos y normalmente estás en casa para accionar el selector.
• Aceptas un corte evidente durante el cambio y al volver la red.
• Tu prioridad es simplicidad y costo contenido.
• Planeas limitar cargas para no estresar el generador al transferir. Si aún no defines potencia, revisa:
  Guía rápida de watts para casa.

Buenas prácticas (conceptuales):

• Señaliza la maniobra (qué hacer primero y después) para evitar errores.
• Evita arrancar motores grandes justo al transferir; espera unos segundos.
• Si PC/router son críticos, usa UPS:
  • Compatibilidad UPS–generador.
  • Elegir UPS para PC y router.

El interlock de tablero te alcanza si…

• Usas generador portátil 220 V y quieres bloquear mecánicamente el paralelismo con la red.
• La conmutación será manual y en pocas ocasiones.
• El interlock es compatible con tu tablero (modelo/serie) y se instala por personal competente (ver normativa local).
• Te basta con alimentar circuitos seleccionados sin automatizar arranque ni transferencia.

Recuerda: el interlock no es un bypass de mantenimiento (eso pertenece a configuraciones más avanzadas). Si necesitas operar mientras se repara el conmutador/ATS, evalúa soluciones con bypass-isolation (ver Sección 5).

Cuándo no convienen manual/interlock y sí un ATS

• Te ausentas con frecuencia y requieres arranque automático.
• Cortes frecuentes y cargas que no deben quedarse sin servicio (bombas, refrigeración crítica).
• Necesitas control de tiempos de transferencia y señalización de estados/ alarmas.
• Buscas mejor experiencia con cargas sensibles (combinando ATS + UPS en TI).

Check rapido para evitar sorpresas

• ¿El generador es portátil 220 V? Revisa sus tomas y protecciones.
• ¿Tu casa requiere 120/240 V seleccionable? Lee esto antes de decidir.
• ¿Te preocupa la calidad de onda en electrónica sensible?

Este contenido es informativo y no es una guía de conexión. Instalación y verificación: siempre por profesionales y según normativa local.

Checklist rápido para elegir un ATS residencial

Objetivo: ayudarte a filtrar opciones sin entrar en guías de conexión. Usa esta lista como conversación con tu instalador y contrasta siempre con la normativa local y el manual del fabricante.

Seguridad y consideraciones normativas (sin bajar a país)

Este apartado es informativo y no reemplaza la evaluación de un profesional. Un ATS o cualquier conmutación de fuentes debe cumplir normativa local y las instrucciones del fabricante.

Principios imprescindibles

• Sin paralelismo accidental: el sistema debe impedir que red y generador estén conectados a la vez (riesgo de backfeed hacia la red y electrocución de terceros).
• Enclavamientos y secuencias: ya sea ATS, manual o interlock, debe existir enclavamiento mecánico/eléctrico que garantice una sola fuente activa.
• Nada de “soluciones caseras”: evita adaptadores o “puentes” improvisados; son inseguros e ilegales en muchas jurisdicciones.

Protecciones y equipamiento (nivel conceptual)

• Protección de sobrecorriente: interruptores adecuados a la corriente nominal y al poder de corte requeridos por la instalación.
• Protección diferencial (RCD/GFCI) donde corresponda (baños, exteriores, etc.), según regulación local.
• Protección contra sobretensiones (SPD) recomendable en zonas con tormentas/red inestable.
• Señalización: indicadores claros de fuente activa y alarmas (fallo de arranque, tensiones fuera de rango).

Puesta a tierra y neutro (sin esquemas)

• La gestión de neutro/tierra depende del sistema y del generador (neutro flotante o unido).
• Puede requerirse neutro conmutable o no, según topología y normativa. Esta decisión la toma un instalador competente con la documentación del fabricante.
• Nunca modifiques uniones de tierra/neutro sin proyecto y verificación.

Envolventes y ubicación

• Selecciona envolventes interior/exterior acordes al ambiente (polvo, humedad).
• Garantiza accesibilidad para operación y mantenimiento (espacio, ventilación).
• Recuerda que el generador no debe operar en interiores: riesgo de CO (monóxido de carbono).

Pruebas, mantenimiento y rotulado

• Programa pruebas periódicas (ejercitación del generador, verificación de tiempos/retardos y alarmas).
• Rotula procedimientos básicos (quién, cuándo y cómo actuar en una emergencia).
• Si el equipo dispone de modo manual de emergencia, mantenlo identificado y protegido contra uso indebido.

Documentación y conformidad

• Conserva ficha técnica, manuales y declaraciones de conformidad del equipo.
• Busca equipos alineados con estándares de la familia de conmutación de fuentes (p. ej., referencias como IEC 60947-6-1, UL 1008, según el mercado de tu equipo).
• Cualquier intervención debe aplicar bloqueo/etiquetado (LOTO) y verificación de ausencia de tensión por personal competente.

Este artículo no es una guía de conexión. La instalación, puesta en servicio y mantenimiento de conmutadores/ATS deben realizarse por profesionales y conforme a normativa local y fabricantes.

Preguntas frecuentes (filtradas a uso residencial)

Alternativas si buscas “casi cero” corte en TI: UPS + generador / power stations

Cuando el objetivo es que PC, router, ONT, NAS o un equipo específico no se apaguen durante la transferencia, el camino práctico no es “forzar” al ATS, sino combinar tecnologías.

A) UPS + ATS (o manual/interlock) para cargas críticas

• Idea clave: la UPS cubre el microcorte de la transferencia y estabiliza la energía hacia TI; el ATS (o conmutación que uses) gestiona el cambio de fuentes para el resto de la casa.
• Ventajas: continuidad en TI sin sobredimensionar todo el sistema; más simple que perseguir una transición “perfecta” en toda la vivienda.
• Puntos a revisar con tu instalador:
  • Compatibilidad UPS–generador (algunas UPS son más tolerantes a variaciones de frecuencia/tensión y a THD).
    ➜ Guía práctica.
  • Autonomía: elige minutos suficientes para que el generador arranque y estabilice antes de transferir (o para cerrar ordenadamente tu PC/NAS si no usarás generador).
  • Ubicación: idealmente, un circuito dedicado para TI protegido por la UPS.
  • Dimensionamiento en VA/W y tomas:
    ➜ Cómo elegir UPS para PC y router.
  • Calidad de energía del generador (THD): afecta el comportamiento de algunas UPS y electrónica.
    ➜ THD y electrónica sensible.

B) Power stations (baterías portátiles) como “micro-SAI” integral

• Cuándo tienen sentido: cargas pequeñas y silenciosas (router, notebook, iluminación LED de escritorio), espacios donde no puedes usar combustión (interior), y respaldo esporádico.
• Ventajas: energía silenciosa, sin gases; salida generalmente estable para electrónica sensible.
• Límites: potencia y autonomía finitas; para electrodomésticos grandes o uso prolongado, un generador sigue siendo más adecuado.
  • Comparativa con generadores inverter.
  • Comparativa con generadores a gasolina tradicionales.

C) Buenas prácticas para continuidad “realista”

• Prioriza cargas: protege con UPS solo lo que no puede apagarse (router/ONT, PC de trabajo, NAS).
• Secuencia las cargas al entrar al generador: primero TI (ya respaldada por UPS), luego motores/bombas.
• Pruebas periódicas: simula un corte para confirmar que la UPS asume el microcorte y que el generador estabiliza antes de la transferencia.
• Expectativa correcta: para TI, la sensación de “cero corte” se logra con UPS; el ATS por sí solo no es un SAI.

Si aún no has definido la potencia del generador, empieza por dimensionar lo esencial y decide después si necesitas más continuidad:
Guía rápida de watts para casa.

Mantenimiento básico, pruebas en vacío y recomendaciones del fabricante

El objetivo es confiabilidad. Este bloque no es una guía de conexión; son buenas prácticas para conversar con tu instalador y seguir lo que diga el manual del fabricante del ATS y del generador.

A) Mantenimiento conceptual del ATS (sin abrir equipos)

• Inspección visual: revisar rotulación, estado de envolvente, ausencia de humedad/polvo excesivo y que no haya objetos obstruyendo la ventilación.
• Señalización y alarmas: comprobar periódicamente indicadores de red/generador/posición y registrar cualquier alarma (fallo de arranque, fuera de rango, etc.).
• Registros: anotar fecha/hora de eventos relevantes (transferencias reales, alarmas) para anticipar serviciaje.
• Acceso: mantener espacio libre frente al equipo para maniobra y mantenimiento seguro.

B) Pruebas en vacío / simuladas (coordinadas con un profesional)

• Ejercitación programada: muchos sistemas contemplan una prueba periódica del generador y la lógica del ATS. Define la frecuencia de prueba según fabricante y condiciones de uso.
• Retardos y retransferencias: verificar que los tiempos configurados (arranque, estabilización, retransferencia, enfriamiento) están acordes al comportamiento real del generador.
• Carga priorizada: durante las pruebas, evitar picos; enciende motores o cargas pesadas después de estabilizar la fuente de respaldo.
• Plan de fallback: identificar modo manual de emergencia (si existe), con controles de acceso para evitar usos indebidos.

C) Recomendaciones del fabricante (qué pedirle al instalador)

• Conformidad y documentación: conservar fichas, manuales y declaraciones; validar que el equipo sea acorde a los estándares aplicables a conmutación de fuentes en tu mercado (consulta normativa local).
• Compatibilidad con el generador: acordar cómo se realiza la señal de arranque (si la hay) y qué ventanas de tensión/frecuencia acepta el sistema antes de transferir.
• Ajustes: no modificar retardos ni parámetros sin el criterio del fabricante/instalador.
• Mantenimiento preventivo: calendario de revisiones externas (limpieza, inspección) y técnicas (aprietes/verificaciones internas) a cargo de personal competente.
• Ubicación y ambiente: verificar que la envolvente sea la adecuada (interior/exterior) y que se mantenga seca y con buena ventilación.
• Integración con TI: si proteges PC/router con UPS, coordina pruebas para confirmar la compatibilidad durante la transferencia:
  • Compatibilidad UPS–generador.
  • Elegir UPS para PC y router.

D) Lo que no debes hacer

• Nada de puentes/adaptadores improvisados.
• No abrir el ATS ni manipular bornes si no eres personal autorizado.
• No operar el generador en interiores (riesgo de CO).
• No desactivar protecciones (diferenciales, sobrecorriente, SPD) para “evitar disparos”.

Cierre: todo sistema de respaldo es tan confiable como su mantenimiento y la disciplina de pruebas. Coordina un plan anual con tu instalador, ajustado a tu uso real y a lo que especifique el fabricante.

También te puede interesar

• Guía rápida para estimar watts en casa.
• Compatibilidad UPS–generador durante la transferencia.
• Cómo elegir una UPS para PC y router (VA vs W, autonomía).
• Generadores portátiles 220 V: tomas y protecciones básicas.
• THD en generadores y electrónica sensible.
