Introducción
Soy Stevenson, electricista con más de 10 años en viviendas (ex capataz; formación Salesianos Don Bosco). Muchos clientes me piden “el interruptor que se ve en la noche”. Ese detalle se consigue con módulos con testigo: una pequeña luz integrada que ayuda a encontrar el mando o señalar que la luz está encendida. Aquí te explico, sin tecnicismos de más, cómo funciona y en qué casos conviene.

Qué es el testigo y qué modos existen

Producto relacionado

4 Pack Illuminated Light Switch, Lightswitch with LED Night Light…

• Not Only A Light Switch: This night light switch legantly blends the features of a wall switch and nightlight together, …
• SMART ILLUMINATION: Built in dusk to dawn sensor, automatically turns on only when ambient lighting becomes insufficient…
• EASY INSTALLATION: The lighted light switch does not require a neutral, it is easy to replace your kids night lights or …

$25.99

Comprar en Amazon

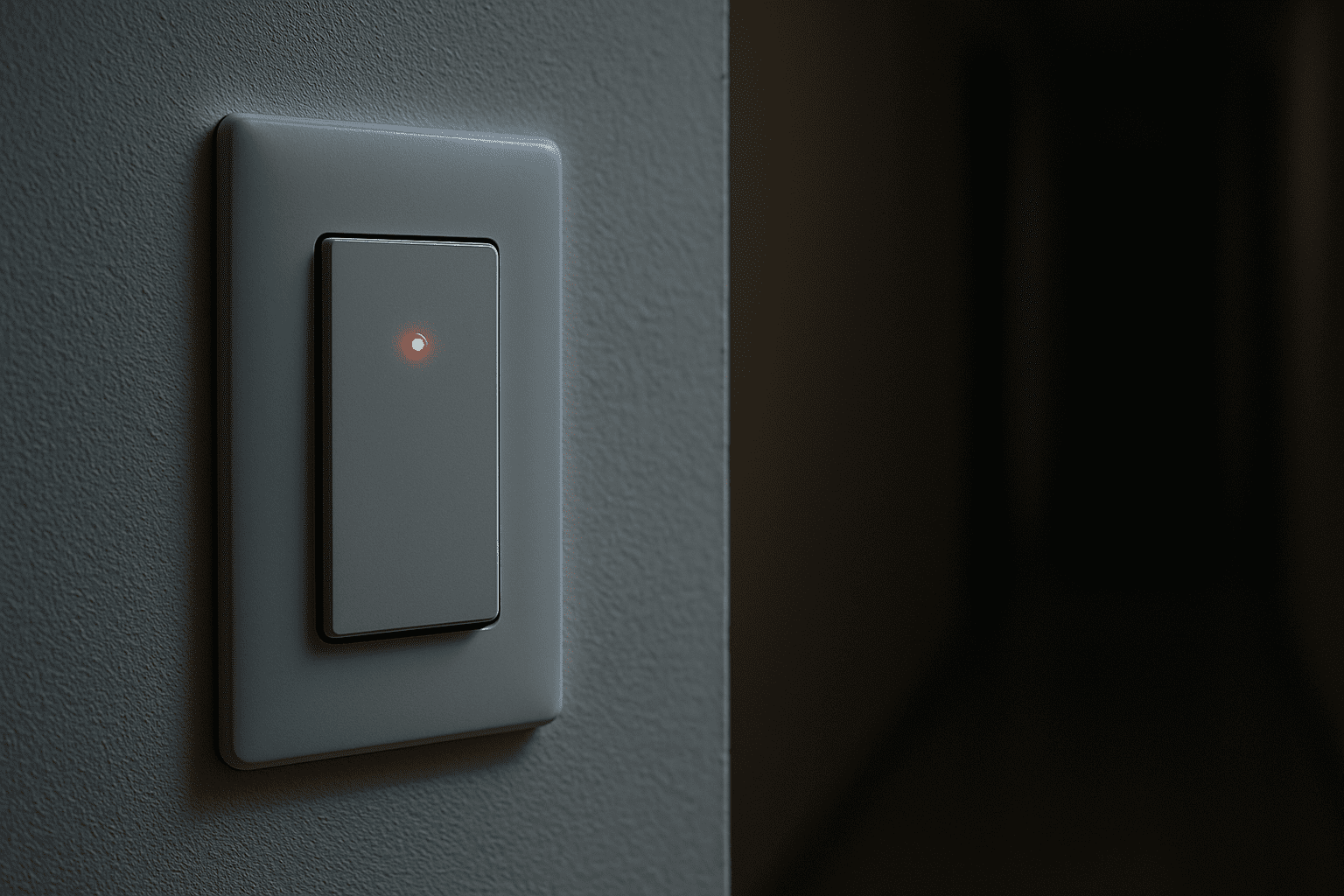

El testigo (también llamado luz piloto) es un LED integrado al interruptor. Según cómo esté diseñado y cableado, puede trabajar en dos modos:

Testigo de localización (encendido cuando la luz está apagada)

• Para qué sirve: ver el interruptor en la oscuridad (pasillos, dormitorios, visitas nocturnas).
• Cómo se percibe: un puntito tenue que no molesta al dormir si eliges color/intensidad adecuados.
• Notas prácticas: algunas series lo logran sin neutro (derivan microcorriente a través del circuito); otras requieren neutro en la caja. Revisa la hoja técnica del fabricante.

Testigo de encendido (encendido cuando la luz está encendida)

• Para qué sirve: señalizar servicio: saber desde lejos que hay una luz o equipo encendido (exterior, bodegas, ventilación).
• Cómo se percibe: el piloto acompaña a la luminaria; al apagar, se apaga.
• Notas prácticas: en ciertas series, el modo cambia conexión interna o accesorio del propio módulo (según fabricante).

Comparativa rápida de modos

* Algunas series funcionan sin neutro y otras piden neutro para el piloto. Confirma el esquema del fabricante antes de comprar.

Consejos de elección desde la práctica

• Compra módulo + bastidor + placa de la misma serie para que calce perfecto y la luz del piloto quede centrada. Si necesitas repasar cajas/bastidores y alturas cómodas: Interruptor simple cuando usarlo qué caja y placa necesitas.
• En dormitorios, prefiere piloto tenue (o color cálido) para que no moleste al dormir.
• Si vas a modificar recorridos o sumar conductores (por ejemplo, para llevar neutro a la caja), valida sección (mm²) y distancia.
  Y si el tramo usa cable flexible, aplica terminales (ferrules) para un apriete fiable.

Cuándo conviene (casos de uso reales)

Pasillos y dormitorios (encontrar el mando a oscuras)

El testigo de localización evita tantear la pared por las noches. Útil en dormitorios de niños, visitas nocturnas al baño y pasillos largos.
Si solo necesitas on/off desde un punto, repasa la base de caja/bastidor/placa aquí.

Exteriores y zonas poco iluminadas

En accesos, bodegas o patios, el testigo de encendido ayuda a identificar que quedó una luz activa desde lejos. Si el interruptor está lejos de la luminaria, considera ordenar el recorrido con canaleta para llevar neutro o reubicar el mando sin picar.

Adultos mayores y hogares con niños

Un puntito tenue facilita la orientación nocturna y reduce tropiezos. Prefiere color cálido o baja intensidad para no deslumbrar.

Tableros de servicios y ventilación

Cuando necesitas confirmar que un extractor o una luz técnica está encendida, usa testigo de encendido. Así evitas dejar equipos funcionando por olvido.

Dónde no conviene

• Dormitorios muy sensibles a la luz: elige testigo de encendido (apagado mientras duermes) o un módulo sin piloto.
• Ambientes con lámparas LED muy sensibles a microcorrientes: revisa primero compatibilidad y, si hace falta, prepara el cableado para llevar neutro a la caja (sección y distancia importan).
  Si el tramo usa cable flexible, recuerda las ferrules para bornes firmes.

Compatibilidad con lámparas LED y cómo evitar parpadeos

Las LED pueden parpadear o quedar levemente encendidas (“glow”) cuando el testigo de localización toma una microcorriente del circuito. Para elegir bien:

1) Módulos sin neutro vs con neutro

• Sin neutro: el piloto toma una microcorriente a través de la carga. Con algunas LED esa fuga basta para que titilen o queden tenues.
  Úsalos donde el circuito ya funciona sin síntomas o con testigo de encendido (no en localización).
• Con neutro (apto LED): el piloto se alimenta entre fase y neutro (no a través de la lámpara), por eso no excita el driver LED.
  Requiere llevar neutro a la caja del interruptor.

Si necesitas llevar neutro o sumar conductores, revisa sección (mm²) y distancia para evitar caída de tensión.
En tramos con cable flexible, usa ferrules para un apriete fiable.

2) “Apto LED”, consumo del piloto e intensidad

• Busca módulos que declaren “apto LED” o equivalente (fuga muy baja).
• Prefiere pilotos tenues (o color cálido) para dormitorios; evitan deslumbrar y suelen consumir menos.

3) Soluciones del fabricante ante parpadeo

• Módulo/bypass anti-parpadeo (snubber): accesorio oficial que se coloca en paralelo a la carga para “absorber” la microcorriente.
• Cambio de modo: algunas series permiten reconfigurar el testigo (localización ↔ encendido). Si el glow persiste, usa testigo de encendido.
• Lámpara LED distinta: drivers de mejor calidad suelen ser menos sensibles.

4) Comprobaciones rápidas de cableado

• Fase al borne L del interruptor; retorno a la luminaria.
• Neutro directo a la luminaria (y al piloto si tu módulo lo requiere).
• Tierra a la carcasa metálica cuando corresponda.
  Guía de caja/bastidor/placa y borne L.

5) Checklist de diagnóstico (LED parpadea / queda tenue)

[ ] ¿El módulo declara "apto LED"?
[ ] ¿El testigo está en modo encendido (no localización) para probar?
[ ] ¿Hay neutro disponible en la caja? Si no, evalúa llevarlo.
[ ] ¿Probaste con bypass/snubber del fabricante?
[ ] ¿Probaste con otra lámpara LED (driver distinto)?
[ ] ¿Borne L y retorno correctos? (sin inversiones)

Elección de placa y módulo (y profundidad de caja)

Serie compatible. Compra módulo con testigo + bastidor + placa de la misma familia para que encaje perfecto (clips/tornillos, ventana centrada, color). Si necesitas repasar formatos y alturas.

Color e intensidad del piloto. Para dormitorios/pasillos, prefiere piloto tenue (blanco cálido/ámbar). En exteriores/bodegas, uno más visible (blanco/azul) ayuda a identificar el mando.

Profundidad de caja. Los módulos con testigo ocupan un poco más. Evita cajas someras; si falta espacio, usa caja profunda o aro separador. Ordena los conductores para que la placa cierre sin forzar.

Compatibilidad LED. Si vas a usar modo localización con lámparas LED, elige módulo “apto LED” o con neutro (minimiza microcorrientes). Si el recorrido es largo o sumarás conductores (para llevar neutro), verifica sección (mm²) y distancia.
Con cable flexible, usa ferrules en los bornes.

Dimmers y sensores. Si el circuito tiene dimmer o sensor de movimiento, revisa la hoja técnica: algunos testigos no son compatibles o requieren un bypass del fabricante.

Instalación básica (visión general — ver normativa local)

Seguridad: corta energía en el tablero y confirma ausencia de tensión con un comprobador. Respeta tierra y aprietes firmes.

Cableado base del interruptor

• Fase al borne L del interruptor.
• Retorno desde la salida del interruptor hacia la luminaria.
• Neutro directo a la luminaria (y al piloto si el módulo lo requiere).
• Tierra a la carcasa metálica de la lámpara, si corresponde.

Cómo se conecta el testigo (según el modo y el módulo)

A) Módulo “sin neutro”

• Localización: el piloto se alimenta con una microcorriente a través del circuito y se enciende cuando la luz está apagada. Úsalo solo si la LED no parpadea ni queda tenue.
• Encendido: el piloto se enciende junto con la luz. Suele ser menos problemático con LED.

La conexión exacta la define el fabricante (internamente en el módulo). Consulta el esquema de tu serie.

B) Módulo “con neutro” (apto LED)

• Lleva un conductor de neutro a la caja del interruptor.
• Localización: el piloto se alimenta entre fase y neutro, por eso no excita la LED cuando la luz está apagada.
• Encendido: el piloto se alimenta en la salida del interruptor (retorno) y neutro, encendiéndose solo cuando la luminaria está activa.

Si aparece parpadeo/glow en LED aun con módulo apto, instala el bypass/snubber que ofrece el fabricante (en paralelo a la luminaria) y verifica L/retorno no invertidos.

Pasos de montaje

1. Presenta la caja (profunda), ordena conductores y pela lo justo.
2. Conecta L y retorno; si el módulo requiere neutro, llévalo y conéctalo según esquema de la serie.
3. Acomoda el cableado sin radios cerrados, atornilla el bastidor y nivela la placa.
4. Pruebas:
   • ON/OFF con luminaria instalada.
   • Verifica el modo del piloto (localización/encendido) y que no parpadee la LED.
   • Si parpadea: cambia a modo encendido o coloca bypass del fabricante.

Checklist rápido

[ ] Serie compatible (módulo + bastidor + placa)
[ ] Caja profunda y conductores ordenados
[ ] Fase al borne L; retorno a la luminaria
[ ] ¿El módulo requiere NEUTRO? Llevarlo si aplica
[ ] Modo del piloto correcto (localización / encendido)
[ ] Sin parpadeo: apto LED o bypass del fabricante

Errores comunes (y cómo solucionarlos)

• Parpadeo/“glow” en LED con testigo de localización.
  Causa: microcorriente en módulos sin neutro.
  Solución: usar modo encendido, elegir módulo apto LED con neutro o instalar bypass/snubber del fabricante en paralelo a la carga.
• Fase y retorno invertidos.
  El piloto no funciona como debe o la luz se comporta raro.
  Solución: llevar FASE al borne L y retorno a la luminaria. Guía base.
• El módulo requería neutro… y no lo llevaste.
  El testigo no enciende o provoca síntomas.
  Solución: llevar neutro a la caja (revisa sección y distancia).
• Caja somera/cableado apretado.
  Forzar conductores genera falsos contactos.
  Solución: caja profunda o aro separador; ordena conductores. Si usas cable flexible, pon ferrules.
• Serie incompatible (módulo–bastidor–placa).
  No calza o queda torcido.
  Solución: compra todo de la misma serie.
• Piloto molesto en dormitorios.
  Solución: usar modo encendido (apagado mientras duermes) o piloto tenue/cálido.
