Soy Stevenson, electricista con más de 10 años de experiencia, ex capataz (equipo de 10 personas) y formado en Salesianos Don Bosco (2 años). Te explico, en simple, cómo atravesar muebles y tabiques sin astillar, sin cortar la camisa del cable y con un acabado limpio usando pasacables (ojales) y protectores de borde. La idea es que el paso quede prolijo y que el cable dure.
Consejo rápido: antes de perforar, marca el centro con cinta y punto guía. Prueba el pasacable sobre una tabla de descarte para confirmar diámetro y espesor compatibles.
Qué son y cuándo usarlos
Pasacables (ojales) para orificios redondos u ovales
Son anillos de goma/plástico que encajan a presión en un agujero y acolchan el borde para que el cable no se roce ni se corte. Los hay:
- Redondos (los más comunes) y ovalados para cables planos o para dos cables.
- Con labio liso (solo protección) o con pequeña tapa/escobilla para ocultar el paso en escritorios y centros de TV.
- En materiales como PVC, EPDM o poliamida, elegidos según ambiente y roce previsto.
Tip: el orificio debe ser apenas mayor que el cuerpo del pasacable; si queda suelto, “baila” y pierde protección.

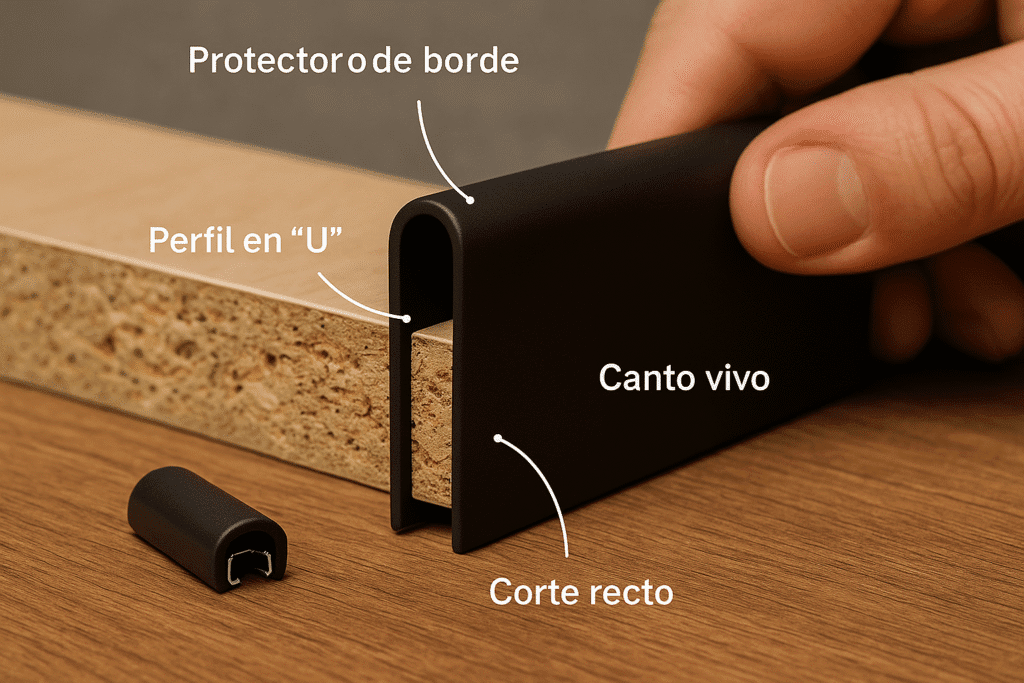

Protectores de borde (perfiles en “U”/herradura) para cantos vivos y cortes rectos
Cuando no tienes un agujero redondo sino un corte recto o un borde expuesto (p. ej., paso grande en melamina o canto de un recorte de yeso-cartón), se usa un perfil continuo que “abraza” el canto. Evita astillas y cortes por vibración. Hay versiones:
- Lisas para bordes rectos y curvas amplias.
- Con clip/metálico interno para mayor agarre en paneles rígidos.
Tip: presenta el perfil desde una esquina y ve presionando sin estirar; si lo tensas, con el tiempo se retrae y abre las esquinas.
¿Cuándo conviene un prensaestopas en lugar de un pasacable?
Si necesitas estanqueidad (polvo/agua) o alivio de tensión serio—por ejemplo al atravesar un gabinete—usa prensaestopas (sellan con goma y tuerca). Para muebles de interior sin agua, un pasacable o protector de borde suele bastar.
Más sobre prensaestopas: prensaestopas y pasamuros para gabinetes entrada limpia de cables.
Regla práctica:
- Orificio redondo y 1–2 cables → pasacable.
- Corte largo/borde vivo → protector de borde.
- Sellado + sujeción → prensaestopas.
Cómo elegir en 3 pasos (rápido y sin enredos)
1) Mide el diámetro exterior del cable y define el orificio
- Usa calibre o compara con una broca. Anota el valor en mm.
- Elige un pasacable cuya ventana de ajuste incluya ese diámetro (lo verás en la ficha).
- Si harás el orificio ahora, usa sierra de copa del diámetro nominal del pasacable (según ficha).
- ¿Cable plano o dos cables juntos? Prevé un pasacable oval o doble; evita forzar uno redondo.
Consejo: prueba el pasacable en una madera de descarte antes de perforar el mueble definitivo.
2) Verifica el espesor del panel y el tipo de borde
- Los pasacables “snap-in” necesitan que el espesor del tablero esté dentro de su rango (ver ficha). Si el panel es muy fino o muy grueso, no “muerden” bien.
- Si no es un orificio redondo sino un corte recto o canto expuesto, usa protector de borde (perfil en “U”/herradura).
- Para curvas cerradas o cantos que reciben golpes, conviene un perfil con alma/clip de agarre.
Chequeo rápido: el pasacable no debe girar ni salirse al tirar del cable; el protector de borde no debe abrirse en las esquinas.

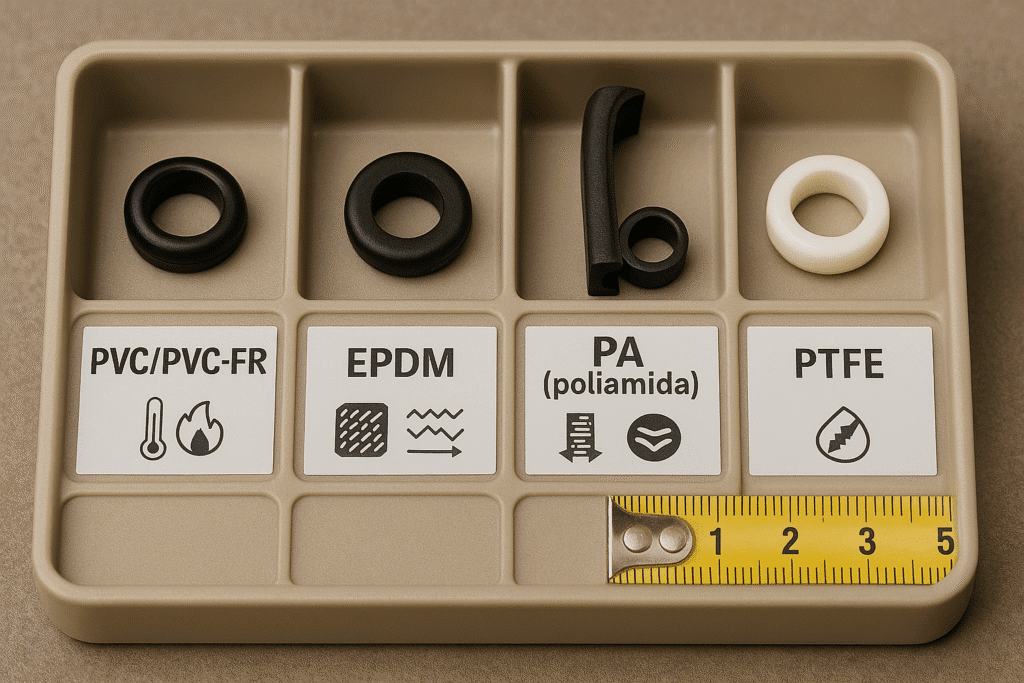

3) Elige el material según uso y acabado
- PVC / PVC-FR: flexible y fácil de colocar. FR ayuda a limitar propagación de llama (consulta normativa local).
- EPDM / goma sintética: buena resistencia a intemperie y abrasión; adecuado para roce frecuente.
- Poliamida (PA): mayor rigidez y estabilidad dimensional; útil cuando el canto necesita “forma”.
- PTFE / similares: opción premium para alta temperatura y químicos; se usa cuando el ambiente lo exige.
Guía rápida de decisión
- Escritorio/TV y estética visible: pasacable con tapa/escobilla del color del mueble.
- Mueble de cocina/closet con roce: pasacable de goma o EPDM (absorbe vibración).
- Tabique o recorte largo: protector de borde continuo; si el borde es áspero, lija y limpia antes.
- Ambiente exigente (polvo/agua): considera prensaestopas si necesitas sellado y alivio de tensión (https://domesticlife.info/prensaestopas-y-pasamuros-para-gabinetes-entrada-limpia-de-cables/).
Consejo: remata la salida con termorretráctil si el cable queda muy suelto o el roce es intenso; mejora el apoyo sin enmascarar una elección incorrecta del pasacable.

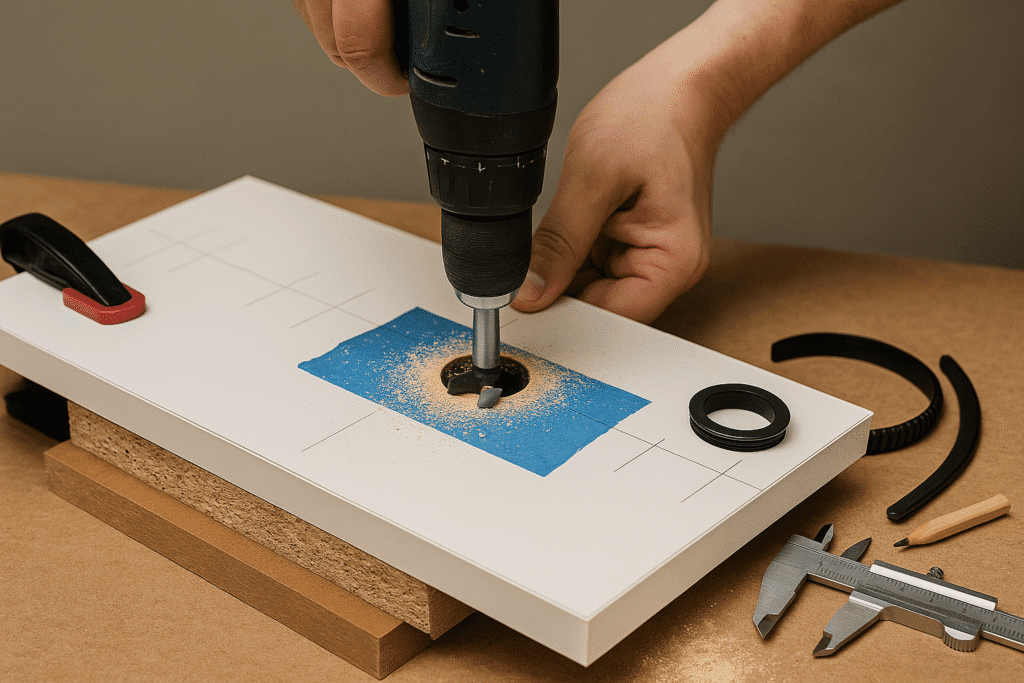

Instalación en muebles (acabado limpio sin astillar)
Taladrado con sierra de copa o broca Forstner
- Marca y centra. Pega cinta de carrocero, marca el centro y haz un punto guía con punzón.
- Sujeta la pieza. Usa sargento o apoya el panel sobre una tabla de sacrificio. Evitas astillas en la salida.
- Herramienta adecuada.
- Sierra de copa: versátil para diámetros grandes (según la ficha del pasacable).
- Broca Forstner: corte más limpio en melamina/MDF; ideal si el frente será visible.
- Perfora sin prisa. Arranca a bajas rpm para marcar el círculo, luego sube suavemente. Mantén la herramienta perpendicular.
- Desbaste fino. Retira rebabas con cutter y lija suave (grano 180–240). Limpia el polvo antes del montaje.
Consejo: si el tablero es fino, puedes pre-taladrar por la cara vista 2–3 mm para marcar el perímetro, y completar desde la cara opuesta. Así reduces el astillado en la salida.
Montaje “snap-in” del pasacable (sin dañar la goma)
- Prueba en seco. Presenta el pasacable en el orificio. Debe entrar a presión, sin holguras.
- Inserta por etapas. Introduce primero un labio y, con el pulgar, empuja alrededor en círculo hasta que haga clic. No uses destornillador metálico (marca la goma); si hace falta, usa una paleta plástica.
- Chequeo. Tira levemente: no debe salir. Gira el cable; el borde no debe morder la camisa.
Consejo: si el orificio quedó una pizca grande, no pegues el pasacable “a la fuerza”. Mejor reemplaza por el diámetro correcto o usa un modelo con aro exterior más amplio.
Remate y protección extra
- Curva suave del cable. Evita radios cerrados al salir del pasacable; así no “corta” con el tiempo.
- Ajuste estético. En muebles visibles (escritorio/TV), considera pasacables con tapa/escobilla para ocultar el interior.
- Refuerzo opcional. Un tramo corto de termorretráctil sobre la camisa puede mejorar el apoyo cuando el cable queda algo suelto (sin sustituir un pasacable mal dimensionado).
Protector de borde para cortes rectos
- Prepara el canto. Lija cantos vivos y quita polvo.
- Presenta el perfil. Empieza por una esquina y presiona sin estirar el perfil; si lo tensas, se acorta con el tiempo y abren las puntas.
- Curvas y esquinas. En curvas cerradas, haz pequeños cortes en el alma del perfil (si el fabricante lo permite) para que gire sin levantar.
- Revisión final. Pasa el cable varias veces: no debe rozar ni marcar la camisa.
Consejo de instalador: si el paso alojará varios cables, planifica un rectángulo con protector de borde y, si los cables quedarán a la vista, ordena la bajada con grapas o canaletas discretas.
Instalación en tabiques (yeso-cartón)
Corte limpio y ubicación segura
- Localiza montantes y servicios. Usa un buscador de estructura para evitar perfiles metálicos, cables o cañerías.
- Marca el centro. Cinta de carrocero + trazo suave a lápiz.
- Herramienta adecuada.
- Sierra de copa para orificios redondos (diámetro según el pasacable elegido).
- Serrucho de yeso o multiherramienta oscilante para ranuras/ventanas alargadas (protector de borde continuo).
- Corte sin desgarro. Arranca a bajas rpm y termina con presión mínima. Aspira el polvo antes de montar.
Consejo: si el recorte será visible, bisela apenas el canto con lija fina; el protector de borde asentará mejor y no “levanta” papel.
Montaje del pasacable “snap-in” en yeso-cartón
- Prueba en seco. Presenta el pasacable; debe entrar a presión, sin holgura.
- Inserta por secciones. Mete un labio y recorre el perímetro con el pulgar hasta el clic.
- Chequeo. Tira leve del cable y gíralo: no debe rozar el canto ni salirse el ojal.
Protector de borde para cortes rectos o múltiples
- Prepara el canto. Retira polvo y fibras sueltas.
- Coloca el perfil. Empieza por una esquina y presiona sin estirar. En curvas cerradas, pequeños cortes en el alma (si el fabricante lo permite) ayudan a girar.
- Revisión. Pasa los cables y verifica que no marquen la camisa. Si queda flojo, sustituye por un perfil de ranura más estrecha.
Paso de varios cables y ruta ordenada
- Para TV, consolas y datos, planifica dos rutas: energía separada de señal.
- Si los cables quedarán a la vista, usa una canaleta discreta y baja en vertical hasta el zócalo para un trazo limpio.
Terminación interna cuando el cable llega a bornera
Si el cable desemboca en una bornera/regleta, deja suficiente holgura para trabajar, aprieta sin morder el aislamiento y etiqueta si corresponde.
Consejo de instalador: en tabiques delgados, evita radios cerrados al salir del pasacable. Un pequeño bucle de alivio detrás del panel reduce tirones sobre el borde.

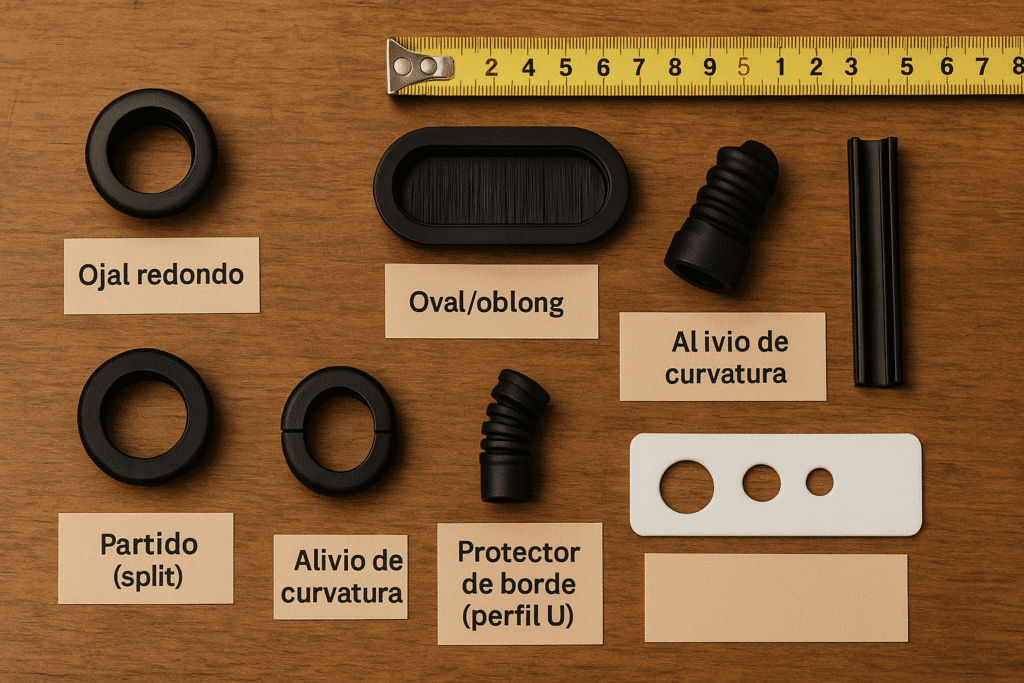

Tipos que verás en tiendas (y cuándo conviene cada uno)
Ojal redondo estándar (pasacable “snap-in”)
Cuándo conviene: orificios redondos en muebles y tapas pasacables de uso general.
Qué revisar: diámetro del orificio y espesor del panel compatibles; material (PVC/EPDM/PA) según roce y ambiente.
Límites: si el agujero quedó grande, no pega bien; evita “calzarlo” con adhesivos.
Ojal ovalado / oblong (para cable plano o dos cables)
Cuándo conviene: cuando atraviesas cable plano o necesitas que pasen dos conductores juntos sin estrangular.
Qué revisar: forma y medidas del recorte; que el labio apoye por completo.
Pasacables con tapa o escobilla (desk grommet)
Cuándo conviene: escritorios y centros de TV: ocultan el interior y dejan pasar varios cables.
Qué revisar: diámetro nominal del conjunto y color/acabado acorde al mueble.
Límites: no sellan polvo/agua; son estéticos, no estancos.
Pasacable partido / de dos piezas (split grommet)
Cuándo conviene: cuando no puedes cortar el conector (enchufe, HDMI, RJ45 ya crimpado). Se monta alrededor del cable.
Qué revisar: que el cierre encaje firme y no pellizque la camisa.
Pasacable con alivio de curvatura/retención
Cuándo conviene: salidas donde el cable sufre tirones o doblados frecuentes.
Qué revisar: orientación del alivio y que el radio de salida sea suave.
Protector de borde en “U” / herradura (perfil continuo)
Cuándo conviene: cortes rectos o ventanas en melamina/MDF/yeso-cartón; elimina aristas y vibración.
Qué revisar: ancho de ranura del perfil vs. espesor del panel.
Variantes: con alma/clip interno (agarre alto) o sin clip (más flexible).
Límites: si lo estiras al montar, se acorta con el tiempo y abre en las esquinas.
Protector de borde con adhesivo / sin adhesivo
Con adhesivo: útil en curvas suaves y cantos que se manipulan poco; limpiar bien antes.
Sin adhesivo: fácil de reubicar; mejor en paneles rígidos o con clip interno.
Placas/pasacables múltiples
Cuándo conviene: varias líneas (energía, datos) por una misma abertura.
Qué revisar: cantidad y diámetro de paso por cada orificio; deja separación entre energía y señal.
Límites: no sustituyen un prensaestopas si necesitas estanqueidad o sujeción fuerte.
Consejo: decide el tipo por la geometría del paso (redondo vs. corte recto), el número de cables y el trato que recibirán (roce/tirón). Luego ajusta material y tamaño a la ficha del producto.
Errores comunes (y cómo evitarlos)
Orificio sobredimensionado
Problema: el pasacable queda flojo, gira o se sale.
Evita así: confirma el diámetro nominal en la ficha y usa sierra de copa/Forstner del tamaño correcto. Si ya quedó grande, cambia a un pasacable de mayor diámetro o a uno con aro exterior más amplio (no lo pegues “a la mala”).
Astillado en la salida del taladro
Problema: bordes rotos que cortan la camisa del cable.
Evita así: apoya el panel sobre madera de sacrificio, bajas rpm al inicio y lija suave el canto antes de montar.
Pasacable que no “muerde” el tablero
Problema: el “snap-in” no engancha y se sale.
Evita así: revisa el espesor del panel compatible; si es muy fino/grueso para ese modelo, elige otra referencia o usa protector de borde si se trata de un corte recto.
Forzar un pasacable redondo con cable plano o dos cables
Problema: pinza la camisa y se forman aristas que la desgastan.
Evita así: usa oval/oblong o doble paso; no metas dos cables donde cabe uno.
Elegir material inadecuado
Problema: el borde “come” el pasacable o se reseca y agrieta.
Evita así: en roce frecuente, prefiere goma/EPDM; para temperatura/químicos, valora PA/PTFE; en uso general, PVC/PVC-FR está bien.
Estirar el protector de borde al instalar
Problema: con el tiempo se retrae y se abren las esquinas.
Evita así: presiona sin estirar; en curvas cerradas haz pequeños cortes en el alma (si el fabricante lo permite).
Radios de salida muy cerrados
Problema: fatiga de la camisa y del conductor.
Evita así: deja curva suave al salir; si hay tirones, usa pasacable con alivio de curvatura o reubica el paso.
Mezclar funciones: pedir estanqueidad a un pasacable
Problema: entra polvo/agua donde se necesitaba sello.
Evita así: para sellado + sujeción, usa prensaestopas del tamaño y rosca adecuados.
Preguntas frecuentes
Son ojales (grommets) que se encajan en un orificio para proteger la camisa del cable del borde del panel y dar un acabado limpio. Los hay redondos, ovalados y con tapa/escobilla.
Es un perfil en “U” (con o sin clip interno) que cubre cantos vivos en cortes rectos o ventanas. Evita que el borde corte o desgaste el cable.
Comunes en muebles/tabiques: redondo, oval/oblong, con tapa o escobilla, partido (split) para pasar conectores ya montados, y con alivio de curvatura. En aberturas largas, se usa protector de borde continuo.
No hay “el mejor” universal. Elige por geometría del paso (redondo vs corte recto), diámetro del cable, espesor del panel y material (PVC/EPDM/PA/PTFE) según roce y ambiente.
Cuando necesitas sellado (IP) y alivio de tensión además de protección mecánica (gabinetes, polvo/agua). Guía relacionada.
Perfora con sierra de copa del diámetro indicado, limpia rebabas, y encaja el ojal a presión (snap-in) empezando por un labio hasta el clic. El cable debe entrar recto y sin morder la goma.
PVC/PVC-FR: versátil y fácil de montar (uso general).
EPDM/goma: mejor contra roce y vibración.
PA (poliamida): más rígido; mantiene forma en cantos.
PTFE: alta temperatura y químicos (escenarios exigentes).
Mide el diámetro exterior del cable y el espesor del panel. La ficha del pasacable indica su ventana de ajuste y el espesor compatible. Evita holguras.
Acero: resistente para tramos largos o con curvas duras.
Fibra de vidrio/varillas: más flexibles y seguras cerca de cables energizados; ideales en tabiques y muebles.
En hogares: par trenzado (UTP/FTP como Cat5e/Cat6), coaxial y fibra óptica. Para pasacables, importa el diámetro total y si ya trae conector (quizá necesites pasacable partido).
Herramienta que retira la camisa del conductor sin cortar hilos internos. Úsalo para preparar puntas limpias antes de pasar por ojales/borneras.
AWG 10 es más grueso que AWG 12. Consulta la tabla rápida AWG ↔ mm².
Usa pasacable en orificios redondos o protector de borde en cortes rectos; deja un radio de salida suave y evita radios cerrados y tirones.
Si el paso es redondo y para 1–2 cables, usa pasacables (ojales) del diámetro correcto. Si tienes un corte recto o ventana, remátalo con protector de borde para que el canto no dañe la camisa. Y cuando necesitas sellado y sujeción (polvo/agua o tirones), elige un prensaestopas del tamaño y rosca adecuados.
Checklist rápido:
- Mide diámetro del cable y espesor del panel.
- Elige tipo por la geometría del paso (redondo vs. borde).
- Ajusta material al uso (PVC/EPDM/PA/PTFE).
- Prueba en seco, encaja a presión y deja radio suave de salida.
