Canaletas para TV en pared: ocultar HDMI/UTP y alimentación
Antes de empezar: qué cables bajaré y cómo quedará el recorrido
Antes de elegir la canaleta, defino qué bajada necesito y por dónde irá. En TV mural casi siempre hablamos de:
- Datos/señal: 1–2 HDMI (2.0/2.1 según tu equipo) y/o UTP (Cat6/Cat6A) para red o extensores.
- Alimentación: cable de corriente de la TV y, si corresponde, del decodificador/streamer.
Mi forma de planificar (rápida y sin sorpresas):
- Marco el centro del soporte en la pared y trazo una línea a plomada hacia el punto de salida inferior (zócalo/mueble).
- Presento los cables sobre la pared (sin fijar aún) y pruebo el giro completo del soporte (si es articulado).
- Decido la ruta: una sola canaleta grande o dos rutas separadas (datos/HDMI por un lado y alimentación por otro) para una bajada más limpia y ordenada.
- Mido la longitud real, contando esquinas y posibles desvíos; sumo un pequeño margen para recortes finos.
- Ubico la toma/enchufe: si vas a mover o crear una toma, corta la energía y ver normativa local.
Desde mi experiencia, los problemas aparecen por falta de holgura. Si el soporte se mueve, deja un pequeño bucle detrás de la TV y una canaleta con sección suficiente para que los cables “respiren”.
Interlink recomendado: Si además conectarás equipos a una regleta, revisa buenas prácticas de protección y carga aquí: Proteger TV, PC y router: regletas con supresión básica y buenas prácticas.
Soporte mural y holgura de cables
- Soporte fijo: basta con una bajada recta y radios suaves; evita ángulos cerrados cerca de los conectores HDMI/UTP.
- Soporte articulado/giratorio: el mazo se mueve; deja holgura extra detrás de la TV y aumenta la sección de la canaleta o usa dos rutas.
- Prueba de giro: antes de pegar/atornillar, abre y cierra el brazo del soporte y verifica que ningún cable quede en tensión.
Recorridos cortos y visibles (1–2 cables)
Para bajadas simples (p. ej., 1 HDMI + alimentación o 1 UTP), una canaleta autoadhesiva de perfil bajo deja un acabado limpio sin hacer obra.
Cómo lo hago paso a paso (rápido y limpio):
- Marco a plomada desde el centro del soporte hasta el punto inferior (zócalo/mueble).
- Presento el mazo sobre la pared (sin fijar) y pruebo que la TV no tense los cables.
- Limpio la superficie (alcohol isopropílico) para que el adhesivo agarre bien.
- Corto la canaleta (serrucho fino + lija) y presento en seco todas las piezas (codos/uniones si aplica).
- Pego la base retirando el film de arriba hacia abajo, presionando firme 10–15 s cada 20–30 cm.
- Paso los cables con radios de curvatura suaves (sobre todo el HDMI).
- Cierro la tapa y reviso la alineación. Si la pared es rugosa o el tramo es pesado, atornillo 1–2 puntos discretos.
Tip: si la canaleta quedará a la vista, píntala del color del muro antes de montarla (lija suave + imprimación ligera).
D-Line 60×15 mm autoadhesiva (pintable)
- Hide TV Wires with D-Line! 60mm (W) x 15mm (H) profile is great for covering wall-mounted TV cables, with the low-profil…
- Quick & easy installation with one-piece hinged design & self-adhesive backing. Simply peel and stick to the surface, op…
- D-Line Black Trunking is popular for hiding wires on dark surfaces or to hide cables coming from wall mounted TVs, with …
Bundle medio o soporte articulado: más capacidad y holgura
Cuando bajas HDMI + UTP + alimentación o tu soporte es articulado, necesitas más sección y espacio para curvas amplias. Así evitas tirones en los conectores y quiebres que degradan la señal.
Cómo lo resuelvo paso a paso
- Presento el mazo real (HDMI/UTP/power) y simulo el giro completo del soporte.
- Si mezclo energía y datos, prefiero dos rutas paralelas o una canaleta doble compartimento.
- Elijo una canaleta de sección mayor (altura útil suficiente para un bucle de servicio detrás de la TV).
- Recorto en seco todos los tramos y codos/esquineros; luego pego y refuerzo con 1–2 tornillos en el tramo superior si el peso lo exige.
- Paso los cables con radios de curvatura amplios (especialmente cerca de los conectores HDMI/UTP).
- Antes de cerrar, abro/cierro el brazo del soporte: nada debe quedar en tensión.
Tip en terreno: con brazos largos dejo dos “ondas” suaves dentro de la canaleta vertical; absorben el movimiento sin forzar el conector.
Producto Amazon (1 vez):

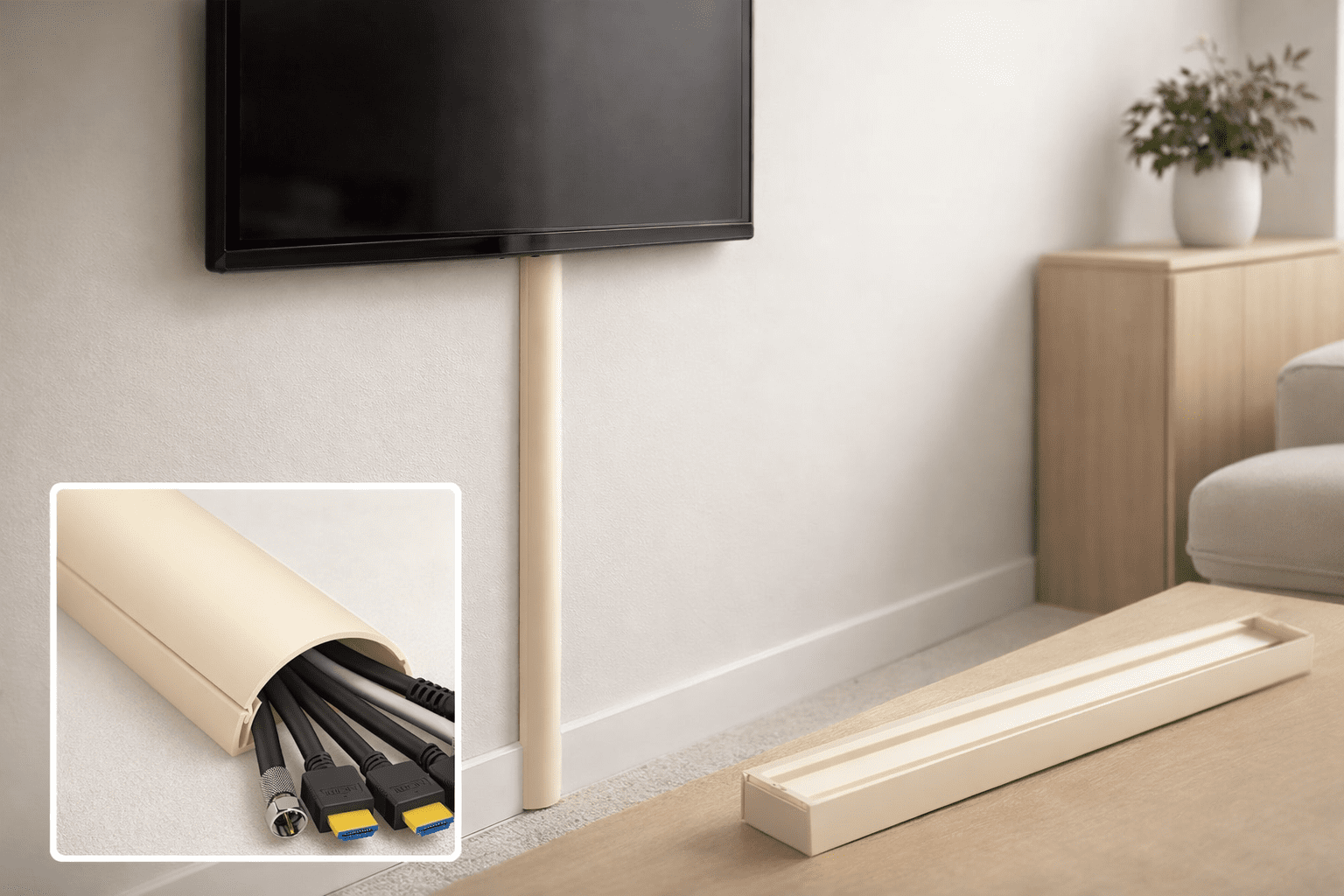

D-Line Maxi 50×25 mm (2×1 m) — ideal para bundle medio y para dejar holgura si el soporte gira
- D-Line wall or skirting duct – Semicircular profile for hiding cables on walls in an orderly manner also coloured for a …
- Ideal if you want to hide electrical wires on a wall.- The innovative single piece design of D-Line cable ducts give you…
- D-Line cable duct discreetly conceals cables of wall mounted TV stands. The innovative semicircular profile of the D-Lin…
Nota de seguridad (genérica; ver normativa local): si vas a crear o mover una toma detrás de la TV, corta la energía y no hagas empalmes dentro de la canaleta.
Derivaciones discretas (IR, un solo UTP, fibra óptica)
Cuando solo necesitas bajar un cable fino (p. ej., UTP para red, sensor IR del control remoto o óptico de audio), una minicanaleta pasa casi desapercibida junto al zócalo, marcos de puerta o borde del mueble.
Cómo lo hago para que no se note
- Ruta “pegada” a aristas: zócalo, esquina o borde del mueble; allí la sombra camufla la línea.
- Presento el cable primero y marco solo los puntos de giro.
- Superficie limpia (sin polvo ni grasa) para que el adhesivo agarre de inmediato.
- Curvas amplias: nada de quiebres cerrados, sobre todo en óptico y cerca de conectores.
- Cortes finos: serrucho de costilla y lija suave; cierro tapa sin forzar.
- Color: si queda a la vista, la pinto del tono del muro/zócalo (mano ligera).
Tip en terreno: en esquinas, prefiero dos piezas cortas en “L” que una curva forzada; queda más limpio y la tapa cierra perfecta.
D-Line Micro+ Cable Trunking de 13.1 ft, cubierta de cable semicircular, pintable, cubierta de alambre autoadhesiva
- D-Line’s CableTraC is an incredibly quick & easy to install cable trunking alternative – peel & stick self-adhesive back…
- By utilising D-Line’s innovative cable tidy to cover cables appearance is improved wasted space re-gained surfaces becom…
- The versatility of D-Line CableTraC allows cable entry/exit at the any point of the length This popular cable management…
Recorridos largos y varias esquinas (salón amplio)
En salas grandes o rutas hasta el mueble/ONU, conviene planificar por tramos de 1 m y resolver bien las esquinas para que la bajada quede recta y sin “vientres”.
Cómo lo hago paso a paso
- Presentación en seco: arma toda la ruta en el suelo con las piezas (tramos, uniones, codos interiores/exteriores, tapas). Luego traslada a la pared y comprueba a plomada.
- Esquinas limpias: usa codos o cortes a 45° (inglete); evita curvar a mano. En esquinas interiores, el codo hace que la tapa cierre perfecta.
- Fijación combinada: en pared lisa uso adhesivo; en tramos largos o paredes difíciles (pintura vieja, gotelé, ladrillo visto) refuerzo con 1–2 tornillos por tramo (ocultos).
- Holgura y radios suaves: deja espacio para que el mazo “respire”, sobre todo cerca de HDMI/UTP; no fuerces curvas en los conectores.
- Evitar vientres: cada 60–80 cm presiona/fija para que la vertical no se “abombe”. Si hay desnivel, corrige antes de cerrar tapas.
- Registro futuro: no silicono la tapa; prefiero el clipado para poder abrir y añadir/quitar cables. Etiqueto los cables en el tramo inferior.
- Cruces y puertas: rodea marcos pegado a la jamba y usa minitramos en L; así la sombra de la esquina camufla la canaleta.
Tip en terreno: en rutas largas, marco puntos de referencia (cintas de carrocero a cada metro). Así mantengo la vertical perfecta y los empalmes quedan al mismo nivel.
Paquete de 20 canaletas de cable de metal, cubierta de cable de acero inoxidable de 1 M, solución de gestión de cables montada en pared y suelo para oficina en casa, sistema de corrector de cables
- 20M/65.6FT Stainless Steel Cable Raceway: Each Length Measures 39.37 Inches/1M, Offering a Total of 20 Lengths for 20M o…
- Effective Cable Management: Our Stainless Steel Cable Tray Covers provide a sleek solution to conceal and secure unruly …
- Enhance Home Safety: Unattended Wires can pose risks for pets and children, while Disorganized Cables may lead to trippi…
Nota de seguridad (genérica; ver normativa local): si vas a crear/mover una toma de alimentación durante el recorrido, corta la energía y no hagas empalmes dentro de la canaleta.
Cuando la canaleta queda a la vista (look negro/metal)
Hay paredes donde la canaleta se verá sí o sí: junto a marcos, paneles oscuros o TVs negras. En esos casos, prefiero acabado metálico/negro mate o una canaleta pintable del color del muro.
Cómo lo resuelvo para que se “pierda” visualmente
- Alineación perfecta a plomada; los desvíos se notan más en negro/metal.
- Ruta pegada a aristas (jamba, zócalo o unión de paneles) para aprovechar la sombra.
- Si pintas una canaleta blanca, lija suave + imprimación y dos manos finas.
- En metal/negro, protege los bordes con cinta al cortar para no marcar el acabado.
- Presenta la tapa antes de pegar: los juegos en esquinas saltan a la vista.
Tip en terreno: si la pared tiene textura o microimperfecciones, refuerzo con 1–2 tornillos ocultos en el tramo superior. Evita que el adhesivo “copie” bultos y se note ondulado.

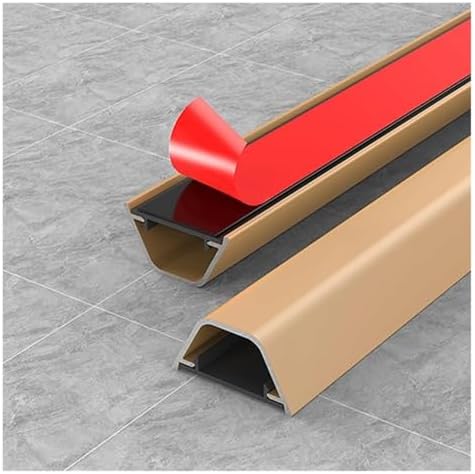

HQLBD – Aluminum Metal Surface Cable Raceway, self-adhesive
- Specification: The width of the wire organizer is: 15mm/ 20mm/30mm, which can accommodate 1/2/6 rows respectively. Lengt…
- Aluminum alloy cable duct: The wire sleeve is made of 1mm thickened aluminum alloy, the surface is shiny and very stylis…
- Comes with adhesive backing: Simply strip and stick the cable sleeve base to the wall, then put in the wires. The passag…
Remates profesionales: placas pasacables con cepillo (arriba y abajo)
Las placas con cepillo dejan una salida limpia: los cables pasan sin ver conectores y el hueco queda cerrado al polvo. Yo suelo montar dos: una detrás de la TV (arriba) y otra a la altura del zócalo (abajo).
Cómo lo hago paso a paso
- A plomada: marco la línea vertical desde el centro del soporte hasta el punto inferior.
- Posición superior: ubico la placa detrás de la TV (dentro del área del soporte) para ocultarla.
- Apertura limpia: realizo el corte del tamaño de la placa; si el muro es delicado, uso guía y cortes progresivos.
- Presento y atornillo la placa sin apretar del todo.
- Paso los cables desde arriba hacia abajo (o al revés, ayudándome con guía pasacables). Dejo un bucle de servicio detrás de la TV.
- Placa inferior: la coloco alineada con enchufes/rodapié para que el mazo llegue directo al mueble/ONU.
- Cierro y verifico: compruebo que el soporte gire completo sin tensar HDMI/UTP ni “quebrar” conectores.
- Separación recomendada: si llevas alimentación junto a datos, usa dos placas (o compartimentos separados) para evitar interferencias y enredos.
Consejo práctico: etiqueta HDMI/UTP en el extremo inferior antes de cerrar. Si luego cambias un equipo, no tendrás que abrir toda la ruta.
Productos
- kwmobile – Placas pasacables con cepillo (pack de 2): ideal para arriba y abajo →
- Plastic
- COVERS HOLES: Cover up unappealing holes in walls for wires behind TVs, in home offices or at work with this brush wall …
- FITS FLUSH: This brush wall plate fits flush against the wall, helping to prevent any unnecessary problems caused by pro…
- TNP – Placa con cepillo (unidad): útil si solo necesitas una salida →
- Run your cables cleanly and neatly through the wall; Perfect for HDTV & wall mount installations and home theater; Allow…
- Used to organize and protect low voltage cable when passing through the wall
- Works great with HDMI cables, coax cables, all standard AV audio video cables, speaker wires, all network cables and mor…
Esquinas y codos sin quiebres
- Codos/esquineros o cortes a 45° (inglete): nada de curvas forzadas a mano.
- Radio amplio en HDMI/UTP, sobre todo cerca de los conectores de la TV.
- Si el soporte es articulado, deja holgura extra detrás de la pantalla para que el mazo “acompañe” el giro.
Fijación: adhesivo vs atornillado (y cuándo combinar)
La elección de fijación define durabilidad y acabado. Yo selecciono el método según superficie, peso del mazo y longitud del recorrido.
¿Cuándo uso adhesivo?
- Pared lisa y pintura firme (sin polvo ni humedad).
- Recorridos cortos/medios con 1–3 cables ligeros.
- Acabado invisible: no deja tornillos a la vista.
Cómo lo aplico para que no se despegue
- Limpio la pared con alcohol isopropílico y dejo secar.
- Presento toda la ruta en seco (tramos, uniones, codos).
- Pego de arriba hacia abajo, presionando 10–15 s cada 20–30 cm.
- Evito cargar la canaleta las primeras horas para que el adhesivo asiente.
¿Cuándo atornillo?
- Tramos largos o con varias esquinas.
- Paredes difíciles (pintura vieja, gotelé, ladrillo visto) o majo más pesado.
- Zonas altas donde el tramo podría “despegarse con el tiempo”.
Cómo lo hago limpio
- Marco a plomada y taladro con broca del diámetro de taco adecuado.
- Coloco 2 tornillos por tramo de 1 m (uno arriba, otro a mitad).
- Alineo antes de apretar; no deformo la base.
- Atornillo la base y después cierro la tapa (evita marcas en vista).
¿Cuándo combino ambos?
- En bajadas verticales que arrancan detrás de la TV: pego toda la ruta y refuerzo con 1–2 tornillos ocultos en el tramo superior.
- En esquinas complejas: adhesivo en tramos rectos, tornillo en el codo para que no abra.
Tip en terreno: si el adhesivo “no agarra” al primer contacto, no frotes; retira, limpia y vuelve a pegar. Frotar sobre suciedad crea una película que arruina la adherencia.
Lo que evito siempre
- Empalmes eléctricos dentro de la canaleta.
- Regletas/adaptadores en la bajada (más bultos, peor apoyo y riesgo). Amplía aquí: Tomas múltiples en serie (“ladrones”): por qué evitarlos y alternativas.
Seguridad básica antes de cerrar la tapa
Antes de rematar la bajada, hago estas comprobaciones mínimas (seguridad y durabilidad):
- Corta la energía si vas a intervenir en la alimentación (toma o derivaciones).
- Nada de empalmes eléctricos dentro de la canaleta. Si necesitas prolongar, hazlo en caja y con conectores adecuados (ver normativa local).
- Separación energía/datos: usa dos rutas o doble compartimento para evitar interferencias y enredos (HDMI/UTP por un lado; alimentación por otro).
- Toma con tierra operativa: si sospechas que no hay tierra, revisa primero: Enchufe sin tierra: cómo identificarlo y riesgos reales en el hogar.
- Sin sobrecargar regletas/tomas ocultas tras el mueble. Guía práctica para no llevarlas al límite: Regla del 80%: por qué no debes usar al máximo tus regletas y tomas.
- Prueba de giro completo del soporte (si es articulado): ningún cable debe tensarse ni “quebrarse” cerca del conector.
- Señales de alarma: olor a plástico, enchufe tibio/caliente o marcas. Si aparece algo, detén y revisa: Enchufe se calienta u huele a quemado: qué revisar y cómo actuar.
Desde mi experiencia: antes de cerrar tapas, hago un encendido de prueba de la TV y muevo el soporte. Si todo queda suave y sin tirones, cierro. Si algo roza o se tensa, reubico antes de rematar.
Pasos de instalación (guía breve)
Herramientas y materiales
Lápiz, nivel o plomada, cinta de carrocero, metro, serrucho fino y lija, cutter, trapos limpios, alcohol isopropílico, tacos y tornillos (si atornillas), taladro con brocas apropiadas, piezas de canaleta (tramos, uniones, codos, tapas) y placas pasacables si las usarás.
Paso a paso
- Trazado a plomada
Marco el centro del soporte y dibujo la línea vertical hasta el punto inferior (zócalo o mueble). Uso cinta de carrocero como guía. - Presentación en seco
Armo toda la ruta en el suelo (tramos, uniones, codos). Luego la presento en pared para validar longitudes, esquinas y altura. - Corte y ajustes finos
Corto con serrucho de costilla y remato con lija. En esquinas uso codos o cortes a 45° (inglete). - Limpieza de la superficie
Paso alcohol isopropílico por la franja donde irá la base. Si la pintura está suelta, la retiro y reaprieto antes de pegar. - Fijación de la base
- Adhesivo: pego de arriba hacia abajo presionando 10–15 s cada 20–30 cm.
- Atornillado: taladro a plomada, coloco tacos y fijo 2 tornillos por tramo (uno arriba y otro a mitad).
- Tendido del mazo
Coloco primero datos (HDMI/UTP) y luego alimentación (en ruta separada o compartimento distinto). Dejo radios amplios y un bucle de servicio detrás de la TV si el soporte es articulado. - Remates
Instalo uniones/codos y, si corresponde, placas pasacables (arriba y abajo). Compruebo que la tapa cierre sin forzar. - Prueba de giro y conexión
Con la TV montada, muevo el soporte a todo su rango. Ningún cable debe tensarse ni “quebrarse” cerca del conector. - Cierre definitivo
Cierro tapas de canaleta, reviso alineación y compruebo que no haya “vientres” en los tramos verticales. - Limpieza y acabado
Retiro cinta guía, limpio restos y, si la canaleta quedará vista, pinto con dos manos finas para que desaparezca.
Recomendación: si intervienes alimentación, corta la energía y evita empalmes dentro de la canaleta (ver normativa local). Para futuras ampliaciones, prefiero no siliconar las tapas: así puedo abrir y añadir cables sin dañar el acabado.
Checklist final de verificación (1 hoja)
Imprime o guarda esta lista. Si algo falla, corrige antes de cerrar la tapa.
A. Alineación y fijación
- La bajada está a plomada y sin “vientres” en vertical.
- Las bases de canaleta están firmes (adhesivo asentado / tornillos bien apretados).
- En tramos largos o altos, hay refuerzo con tornillos donde corresponde.
- Las tapas cierran sin forzar y no quedan holguras en uniones/codos.
B. Cableado y radios
- El mazo tiene holgura detrás de la TV (especialmente con soporte articulado).
- Radios de curvatura amplios en HDMI/UTP, sin quiebres cerca de conectores.
- No hay tensión mecánica en clavijas ni tirones al mover el soporte.
C. Separación y orden
- Energía y datos van por rutas separadas o en compartimentos distintos.
- Los cables están etiquetados en el tramo inferior (HDMI/UTP/alimentación).
- No hay empalmes eléctricos dentro de la canaleta.
D. Remates y estética
- Las placas con cepillo (arriba/abajo) están firmes y alineadas.
- No se ven conectores a simple vista y los cortes están rectos y limpios.
- Si la canaleta queda a la vista, el acabado (pintura/metal) es uniforme.
E. Seguridad eléctrica (genérico; ver normativa local)
- Si se intervino alimentación, se cortó la energía durante el trabajo.
- La toma usada tiene tierra operativa y las protecciones del tablero funcionan.
- No hay regletas/adaptadores ocultos en la bajada.
F. Prueba final
- Enciendo TV/equipos y hago giro completo del soporte: sin rozes ni tirones.
- Imagen/red OK (HDMI/UTP) y sin artefactos por curvaturas.
- Tras 10–15 min, reviso que la bajada siga recta y sin despegues.
También te puede interesar
- Probador de enchufes (socket tester): cómo usarlo y leer las luces.
- Polaridad invertida y neutro suelto: síntomas y riesgos en enchufes.
- Tomas flojas o placas rotas: señales de riesgo y reemplazo oportuno.
- Extensiones con múltiples adaptadores: por qué generan falso contacto.
- Torres de enchufes verticales: pros, contras y uso seguro.
Soy Stevenson más conocido como Steve el poeta, poeta escritor, tengo una agencia de marketing digital bignegro.com, electricista, con más de 10 años de experiencia. Estudié Electricidad en Salesianos Don Bosco y recorrí la ruta completa: de ayudante a capataz de una cuadrilla de 10 personas. Hoy lidero una pequeña empresa.
