Qué es una “toma sin tierra” y cómo reconocer la patita de tierra

Tipos de enchufe doméstico: con y sin patilla/clip de tierra (visión rápida)

En casa conviven bases de dos contactos (sin conexión a tierra) y bases con contacto de tierra de protección (la “patita” o clips laterales según el formato). En las bases con tierra, ese tercer contacto conecta las carcasas metálicas de equipos Clase I al conductor de protección (PE) de la instalación, de modo que ante una fuga el retorno se haga por la tierra y no por la persona. Las bases sin tierra solo tienen fase y neutro: pueden alimentar aparatos Clase II (doble aislamiento), pero no proporcionan un camino de seguridad para carcasas metálicas.

Señales típicas de ausencia de tierra en bases antiguas y adaptadores comunes

Indicios habituales de que no hay tierra funcional:

• Base de dos orificios sin patilla/clip de tierra visibles.
• Base de “tres entradas” pero instalada en circuito sin conductor PE (común en viviendas antiguas tras cambios parciales de tapas).
• Uso de adaptadores o “ladrillos” que simulan una tercera vía pero no conectan a un conductor de protección real.
• Equipos con carcasa metálica que producen cosquilleo al tacto o disparos del diferencial al conectarlos a ciertas tomas (señal de problema a revisar).

Precauciones antes de revisar: corta la energía de forma segura

Antes de cualquier comprobación visual o de orden del entorno, identifica y aprende a usar el corte general para trabajar sin tensión y con el área despejada. Guía paso a paso.

Verificación básica sin desmontar: probador de tomas y chequeos de continuidad/polaridad

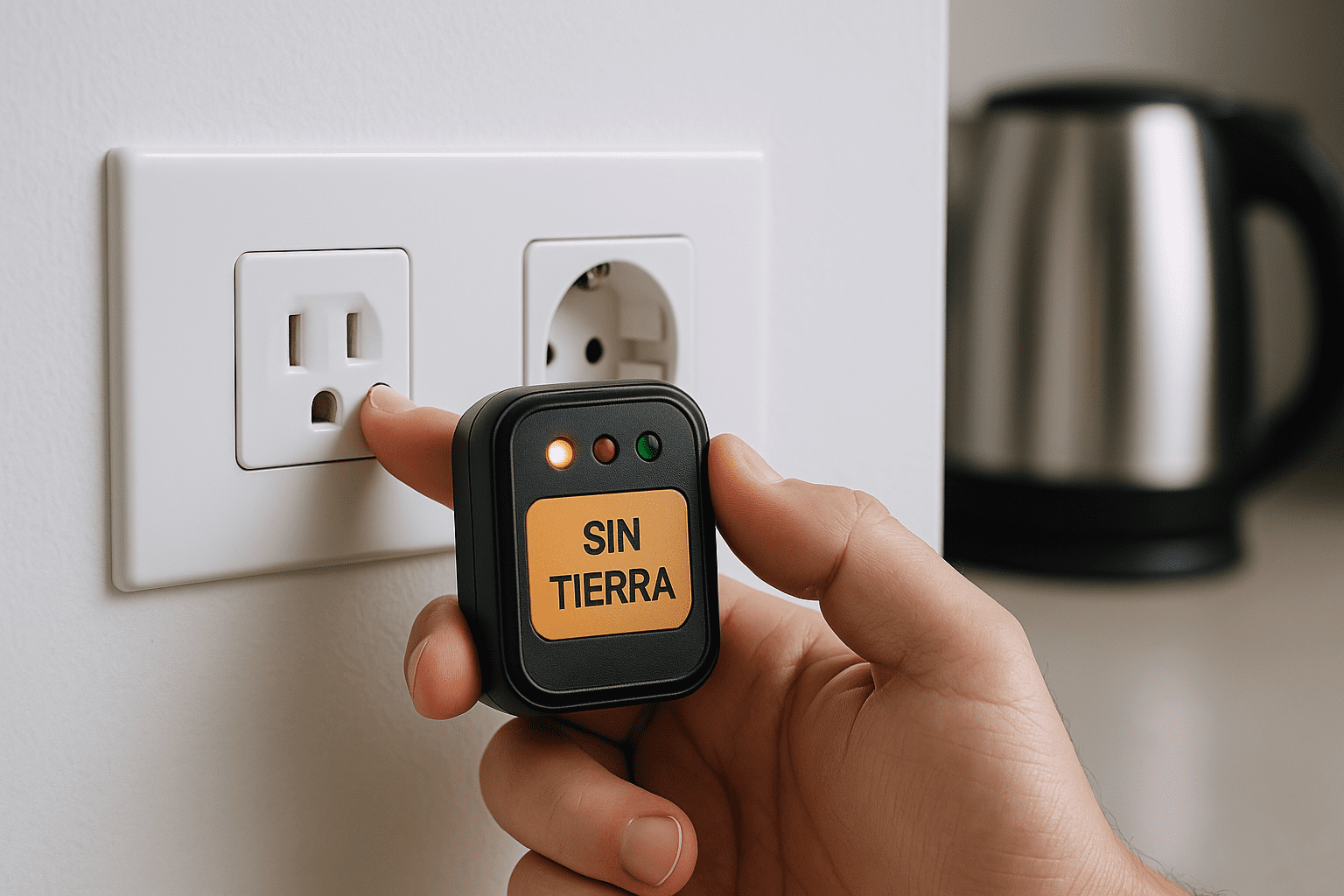

Uso del probador de tomas: qué indican los LEDs más habituales

Un probador de tomas (enchufable) permite detectar tierra ausente y polaridad invertida sin abrir la base. Procede así:

1. Asegura el área despejada y manos secas.
2. Enchufa el probador y lee el patrón de LEDs que muestre (serigrafiado en el propio equipo).
3. Interpreta los resultados más comunes:
   • Tierra ausente: el equipo indica que no hay continuidad hacia el conductor de protección (PE).
   • Polaridad invertida (L/N): fase y neutro están intercambiados en esa toma.
   • Correcto: el probador confirma polaridad y tierra según su tabla.
4. Si la lectura varía al tocar o mover el enchufe, repite la prueba y confirma con otra toma del mismo ambiente.

Si el resultado es tierra ausente, no conectes equipos de carcasa metálica (Clase I) en esa toma hasta resolverlo. Más contexto sobre riesgos de contacto indirecto y protecciones complementarias.

Lecturas orientativas de continuidad y polaridad con herramientas básicas (sin abrir la base)

Sin desmontar la toma puedes complementar la verificación:

• Polarity check básico: conecta una lámpara de prueba o un buscapolos en la ranura de fase para identificarla y confirmar que no esté invertida respecto a otras tomas del mismo ambiente.
• Continuidad de tierra (indicios): algunos probadores incorporan test de PE; si marca ausencia, trátalo como sin tierra funcional hasta que un profesional verifique el circuito en el tablero.
• Precauciones: no introduzcas herramientas metálicas en los contactos, no fuerces adaptadores y no abras la base. Ante cualquier duda, corta antes desde el corte general.

Registro de resultados por ambiente para decidir acciones

• Anota por ambiente: toma revisada → resultado del probador (correcto / tierra ausente / polaridad invertida) → acción.
• Etiqueta temporalmente las tomas sin tierra (p. ej., “No usar con carcasa metálica”) hasta corregir.
• Prioriza: cocina, lavadero y equipos de Clase I primero (horno, lavadora, etc.).
• Decisión rápida:
  • Correcto: uso normal.
  • Polaridad invertida: agenda corrección; evita alargar con adaptadores.
  • Tierra ausente: no conectes equipos de carcasa metálica; planifica revisión del circuito y del conductor de protección en el cuadro (por profesional).
    Para repasar por qué el diferencial es una protección complementaria —y no sustituto de la tierra.

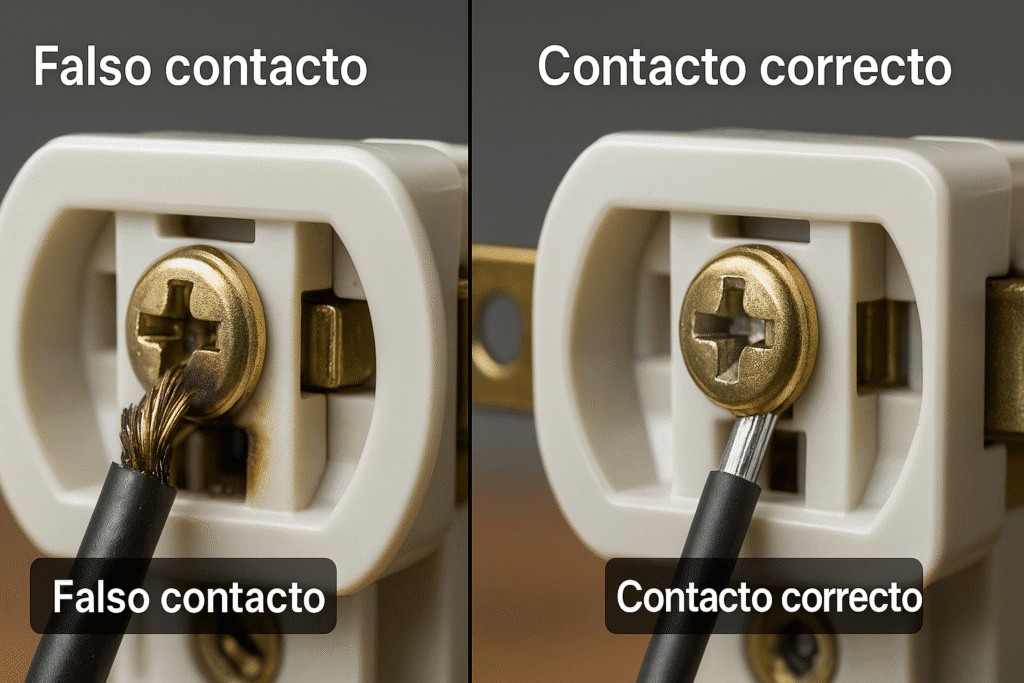

Falso contacto en la toma (borne flojo y presión de contactos)

Señales típicas y qué revisar primero

• Holgura al insertar la clavija: si “baila” o sale muy fácil, la presión interna está degradada y el contacto eléctrico es intermitente, lo que genera calor. Revisa criterios claros de riesgo aquí.
• Calor localizado en la boca del enchufe: al tacto, el frente se calienta más que la pared alrededor. Suspende el uso, corta el suministro y deja enfriar antes de cualquier comprobación.
• Olor tenue o chisporroteo ocasional: indica microarcos por falta de presión o borne flojo. Si el síntoma aparece al conectar ciertos aparatos, verifica su clavija (patas torcidas, ennegrecidas o flojas).
• Regletas o adaptadores en serie: multiplican puntos de contacto de baja calidad y elevan la temperatura. Mejores prácticas para reducir riesgo y carga de contacto: regla del 80 por ciento por que no debes usar al máximo tus regletas y tomas.

Cuándo conviene reemplazar la toma completa

• Pérdida permanente de presión (la clavija entra y sale sin resistencia) o decoloración del frente.
• Reaparición de calor u olor tras enfriar y redistribuir cargas.
• Grietas, placa suelta o movimiento del mecanismo al presionar.
• Marcas negras o ruido al conectar/desconectar, incluso con un solo equipo de bajo consumo.
  Guía para decidir y ejecutar el recambio de forma segura.

Riesgos reales: carcasa metálica, choque eléctrico y aparatos de Clase I vs Clase II

Por qué la ausencia de tierra aumenta el riesgo de contacto indirecto

La toma de tierra ofrece un camino de baja impedancia para derivar las fugas fuera de las personas. Si una base no tiene tierra funcional, una falla interna puede poner en potencial la carcasa metálica de un equipo: al tocarla, el cuerpo podría cerrar el circuito hacia tierra (contacto indirecto). La protección de tierra + diferencial reduce ese riesgo; sin tierra, la probabilidad de choque aumenta porque la fuga no tiene una vía preferente. Para entender cómo actúa el diferencial ante contactos indirectos.

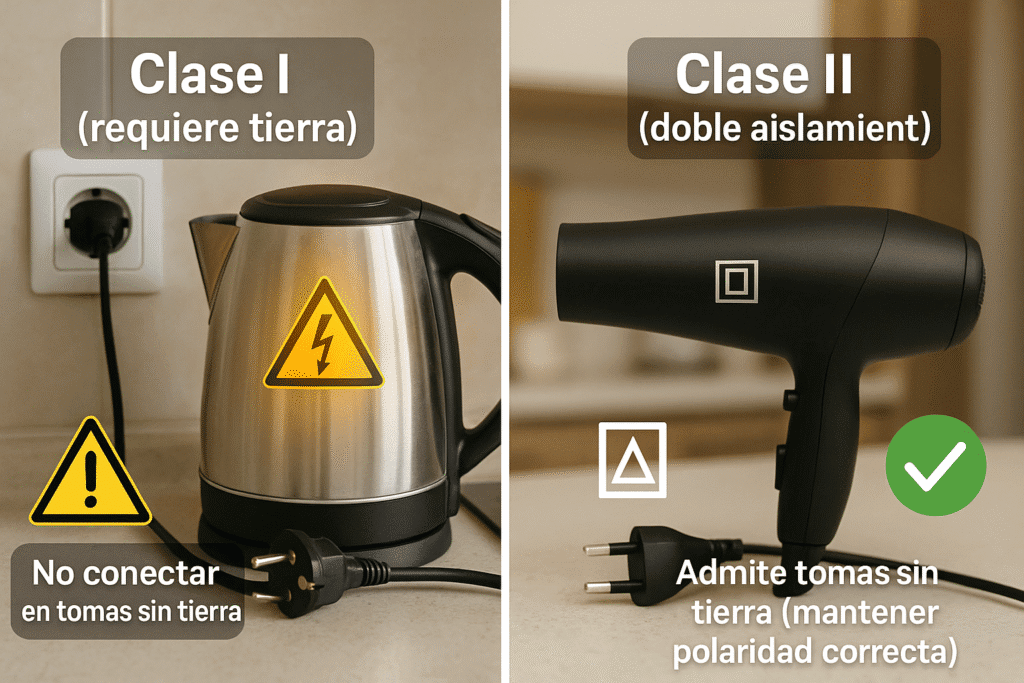

Equipos de carcasa metálica (Clase I) que no deberías conectar a una toma sin tierra

Los aparatos Clase I dependen de la conexión de tierra en su enchufe para que la carcasa metálica permanezca segura ante fallas. Ejemplos domésticos comunes (genéricos): lavadora, horno, termo/calefón eléctrico, refrigerador, PC de gabinete metálico.
Si el probador de tomas indica tierra ausente, no conectes estos equipos a esa base. En su lugar, prioriza una toma con tierra verificada o solicita una revisión del circuito para restituir el conductor de protección (PE). Los equipos Clase II (doble aislamiento, sin borne de tierra) toleran bases sin PE, pero aun así conviene verificar polaridad y estado general de la instalación.

Papel del diferencial (30 mA) como protección complementaria

El interruptor diferencial está pensado para detectar fugas y cortar rápidamente, pero no sustituye a la toma de tierra. La tierra ofrece un camino seguro para las corrientes de defecto; el diferencial actúa como capa adicional para minimizar el daño si ocurre una fuga. Más contexto sobre sensibilidades de uso habitual en vivienda.

Diferencial vs magnetotérmico: por qué no sustituyen a la toma de tierra

El magnetotérmico protege la instalación ante sobrecargas y cortocircuitos; el diferencial protege a las personas ante fugas a tierra. Ninguno reemplaza la función de la tierra. Lo ideal es la combinación: tierra funcional + diferencial + magnetotérmico, cada uno con su rol. Guía rápida de diferencias.

Qué hacer si detectas una toma sin tierra: adaptadores, recomendaciones técnicas y seguridad domiciliaria

Qué NO hacer: puentes y “adaptadores” que no crean tierra real

Evita adaptadores o “puentes” que simulan la patita de tierra sin estar conectados a un conductor de protección (PE) real. No corrigen la ausencia de tierra y pueden dar una falsa sensación de seguridad. Ante dudas o síntomas (cosquilleo en carcasa metálica, disparos del diferencial), repasa cómo actúan las protecciones frente a contactos indirectos.
y recuerda que el diferencial no sustituye a la tierra.

Opciones seguras en casa: reorganiza cargas, prioriza Clase II y señaliza

• Reubica equipos de Clase I (carcasa metálica) a tomas con tierra verificada.
• En tomas sin PE, prioriza Clase II (doble aislamiento).
• Señaliza discretamente las tomas “sin tierra” para evitar usos indebidos.
• Mantén un mapa de tomas/circuitos y actualízalo al reorganizar cargas (te ayuda a actuar rápido y a decidir dónde conectar cada equipo).

Cuándo llamar a un profesional para rehabilitar el conductor de protección (PE)

• Cuando el probador de tomas marca tierra ausente de forma consistente.
• Si detectas polaridad invertida en varias tomas del mismo circuito.
• Si al energizar reaparecen síntomas (cosquilleo, olor a plástico, disparos erráticos).
  Antes de cualquier revisión, asegúrate de conocer y usar el corte general con seguridad.

Checklist rápido de decisión (resultado del probador → acción)

• Correcto: uso normal; registra fecha/ambiente.
• Polaridad invertida: evita adaptadores; planifica corrección del cableado del punto.
• Tierra ausente: no conectes Clase I; usa temporalmente Clase II y agenda restitución del PE en el circuito por un profesional.
  Si necesitas repasar por qué 30 mA es la sensibilidad habitual para personas (protección complementaria), consulta: diferencial 30 ma vs 100 ma cuál usar en vivienda y por que.

Preguntas frecuentes

1) ¿Cómo saber si un enchufe tiene toma de tierra funcional sin abrir la base?
Usa un probador de tomas: si indica tierra ausente, trátala como sin tierra aunque la base tenga “patita/clip”. Ver patillas no garantiza continuidad real hacia el conductor de protección (PE).

2) ¿Cómo distinguir visualmente entre un enchufe con “patita/clip” de tierra y uno sin tierra?
Los Schuko muestran patillas laterales o un pin de tierra; las bases sin tierra tienen solo dos ranuras. Aun así, confirma con probador: la presencia de patillas no asegura continuidad.

3) ¿Qué riesgos hay si conecto un equipo de carcasa metálica (Clase I) en una toma sin tierra?
Ante una falla, la carcasa puede quedar a potencial y provocar contacto indirecto. La combinación tierra + diferencial reduce ese riesgo; sin tierra, aumenta la probabilidad de choque. Más sobre contactos indirectos.

4) ¿Cómo usar un probador de tomas para continuidad de tierra y polaridad?
Enchufa el probador y compara el patrón de LEDs con la tabla del dispositivo: detecta tierra ausente y polaridad invertida (L/N). Realiza la prueba con el área despejada y manos secas. Si necesitas cortar para operar con seguridad: Dónde está el corte general de luz y cómo usarlo con seguridad.

5) ¿Puedo medir con multímetro sin desmontar?
Como verificación orientativa, algunos chequeos comparan lecturas entre contactos, pero es fácil interpretar mal y no sustituye al probador de tomas ni a una revisión profesional. Si hay dudas, corta desde el corte general y consulta a un técnico.

6) ¿El interruptor diferencial sustituye la toma de tierra?
No. El diferencial detecta fugas y corta; la tierra ofrece el camino de baja impedancia. Son complementarios y no intercambiables. Más contexto: Diferencial vs magnetotérmico: qué protege cada uno.

7) ¿Qué hago si en mi casa algunas tomas tienen tierra y otras no?
Reubica equipos de Clase I a tomas con tierra verificada, prioriza Clase II en las demás y señaliza las tomas sin tierra para evitar usos indebidos. Mantén un mapa de tomas/circuitos.

8) ¿Es seguro usar adaptadores o “puentes” para crear la patita de tierra?
No. No generan una tierra real y dan falsa seguridad. Evítalos; corrige la instalación o usa temporalmente solo equipos Clase II en esas bases.

9) ¿Cuál es la diferencia práctica entre equipos de Clase I y Clase II respecto a tomas sin tierra?
Clase I (carcasa metálica) requiere tierra en la base; Clase II (doble aislamiento) no tiene borne de tierra y puede usarse sin PE, manteniendo polaridad y buen estado del punto. Para riesgos por contactos indirectos: cómo te protege el diferencial en casa.

10) ¿La normativa exige tierra en todas las tomas?
Depende de la normativa local. En modernizaciones y para equipos Clase I y zonas críticas suele exigirse tierra y correctas condiciones del punto. Consulta reglamentos locales y un profesional.
