Contactos indirectos: cómo te protege el diferencial en casa

Portada » Electricidad » Seguridad eléctrica domiciliaria» Cables y extensiones» Diagnóstico y averías eléctricas» Seguridad eléctrica para personas y hábitos» Tablero y protecciones eléctricas en cas» Zonas húmedas y exterior»

Qué es un contacto indirecto y cómo ocurre en casa

Diferencia con contacto directo (explicación clara y breve)

Un contacto indirecto ocurre cuando tocas una carcasa metálica o parte accesible que, por una falla de aislamiento, quedó energizada respecto de tierra. No tocas el conductor activo, sino una “masa” que no debería tener tensión. En cambio, el contacto directo es el toque accidental de un conductor activo o de una parte viva (por ejemplo, un borne sin protección). Para no confundir funciones entre protecciones, vale repasar qué cubre cada una y en qué situaciones actúa mejor un magnetotérmico o un diferencial.

Ejemplos típicos en carcasas metálicas (lavadora, refrigerador)

• Lavadora: ingreso de humedad o desgaste del motor puede producir una derivación hacia la carcasa. El diferencial detecta la fuga y dispara; si no hay continuidad de tierra, puedes sentir cosquilleo al tocarla.
• Refrigerador: compresor o cables pellizcados detrás del equipo pueden transferir tensión a la carcasa. Se manifiesta con pequeños toques al abrir la puerta descalzo o sobre piso húmedo.
• Termo/calefón eléctrico: resistencias con aislamiento deteriorado filtran corriente al agua o a la envolvente; es habitual que el disparo ocurra al calentar.
• Horno o microondas empotrado: cables rozando bordes metálicos pueden pelarse; el chasis queda con potencial hasta que interviene el diferencial.

En todos los casos, el binomio diferencial + buena toma de tierra reduce el riesgo para las personas y hace visible la falla (disparo) antes de que alguien reciba una descarga.

Fuga a tierra: cómo la detecta el diferencial y por qué protege a las personas

Principio básico de funcionamiento ante una derivación

El interruptor diferencial compara la corriente que entra por fase con la que retorna por neutro. En condiciones normales ambas son iguales; si aparece una fuga a tierra (por ejemplo, hacia la carcasa metálica de un equipo), se produce un desequilibrio que el diferencial detecta y, al superar su sensibilidad (habitualmente 30 mA en vivienda), corta la alimentación. Así limita el tiempo de exposición y reduce el riesgo para las personas, especialmente en ambientes húmedos o cuando se tocan masas metálicas conectadas a tierra.

Señales en el hogar que apuntan a una fuga a tierra

• Disparo del diferencial al enchufar o encender un electrodoméstico concreto.
• Cosquilleo o pequeño “toque” al rozar carcasas metálicas (lavadora, horno, termo).
• Disparos intermitentes en días de lluvia o con humedad elevada.
• Toma corriente con síntomas de deterioro o calentamiento anormal.
  Si quieres profundizar en cómo reconocer estas señales sin riesgo, consulta: señales de fuga a tierra en casa como detectarlas sin riesgo.

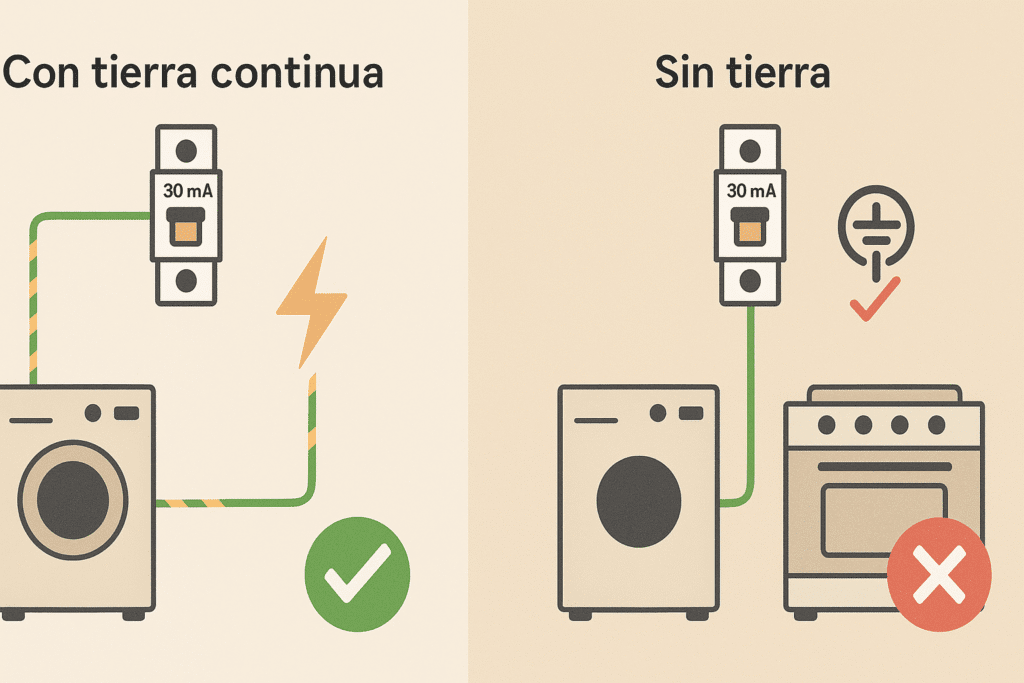

Diferencial + continuidad de tierra: el binomio que salva vidas

Qué significa “continuidad de tierra” en enchufes y carcasas

La continuidad de tierra es la conexión ininterrumpida entre las partes metálicas accesibles (carcasas, chasis) y el conductor de protección (PE) del sistema. Cuando ocurre una derivación, esa vía de baja impedancia conduce la corriente de fuga hacia tierra y provoca el disparo del diferencial, reduciendo el tiempo de exposición y la tensión de contacto. Sin esa vía, la carcasa puede quedar con potencial peligroso y el diferencial podría no detectar una fuga pequeña y persistente. Para entender por qué el conductor de protección no debe unirse jamás con el neutro, revisa: tierra de protección PE vs neutro N por que no deben unirse.

Señales de falta de tierra y riesgos asociados

Indicios típicos de ausencia o mala continuidad de tierra son el cosquilleo al tocar una carcasa metálica, disparos erráticos del diferencial al mover el equipo, enchufes antiguos sin borne de tierra o adaptadores que “simulan” una toma de tierra. Estas situaciones aumentan el riesgo de contacto indirecto, especialmente en ambientes húmedos (cocina, baño, exterior). Si sospechas que no tienes tierra o que está interrumpida, identifica la situación y sus riesgos aquí.

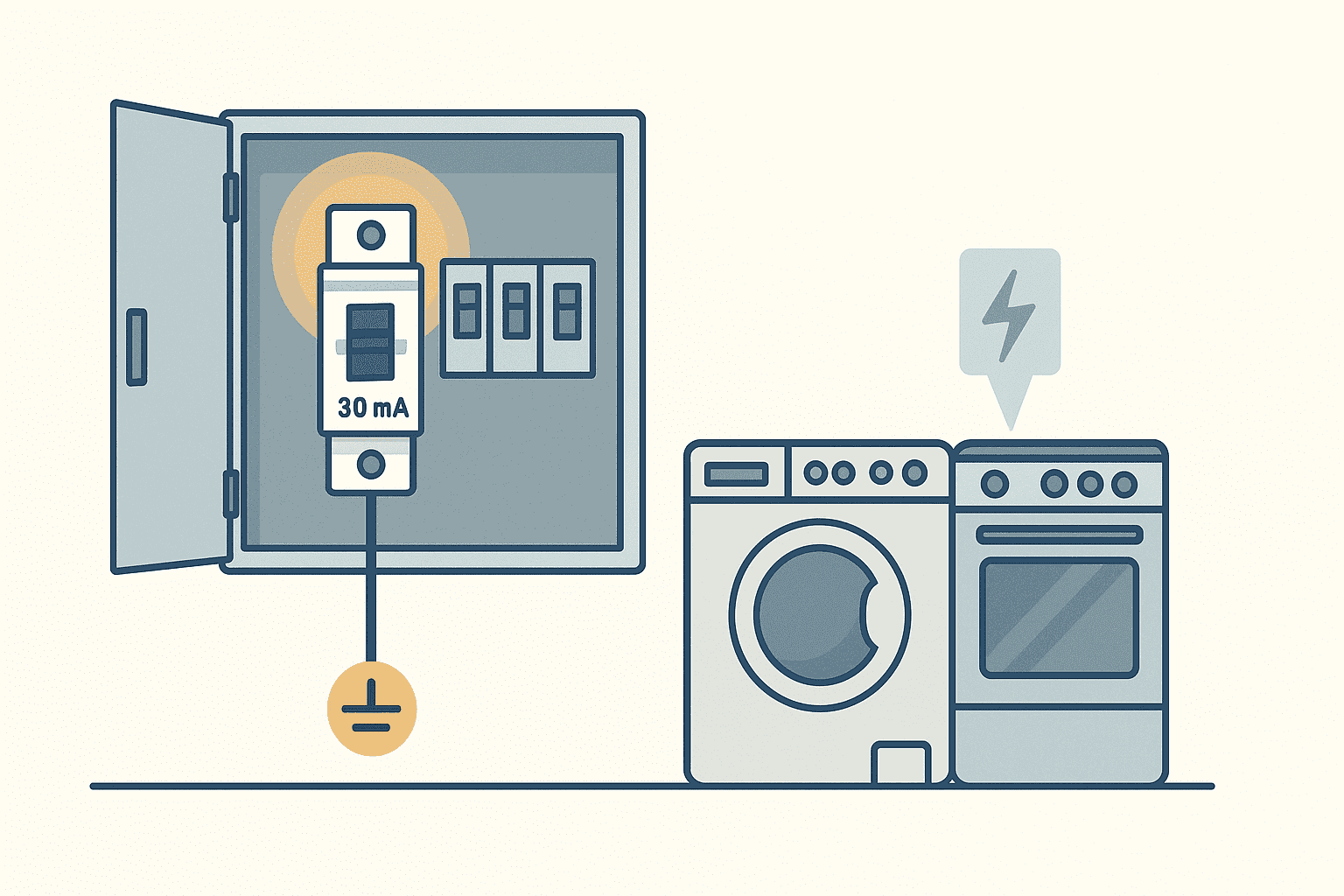

Diferencial 30 mA: protección de personas en vivienda

Cuándo tener 30 mA y errores frecuentes de uso

El calibre de 30 mA es el habitual en vivienda para protección de las personas frente a fugas a tierra. Es complementario al magnetotérmico: el diferencial limita el tiempo de exposición ante una derivación; el magnetotérmico actúa por sobrecarga o cortocircuito.
Errores frecuentes:

• Confiar en el diferencial cuando no existe continuidad de tierra o está interrumpida.
• Rearmar una y otra vez sin investigar el origen de la fuga.
• Puentear el dispositivo “para que no salte”.
• Usar sensibilidades inadecuadas (por ejemplo, 100 mA en circuitos de uso común en el hogar).
• Instalar equipos con electrónica sensible sin considerar el tipo de diferencial adecuado (esto lo vemos en la siguiente sección).

Cuándo consultar alternativas (sensibilidades y escenarios)

Hay sensibilidades superiores (p. ej., 100 mA) usadas en ciertos casos de selectividad o protección complementaria que no sustituyen al 30 mA en circuitos de uso general en casa. Si tienes disparos recurrentes, humedad persistente o dudas sobre la selección, conviene revisar la instalación y contrastar opciones. Ver: diferencias prácticas entre 30 mA y 100 mA.

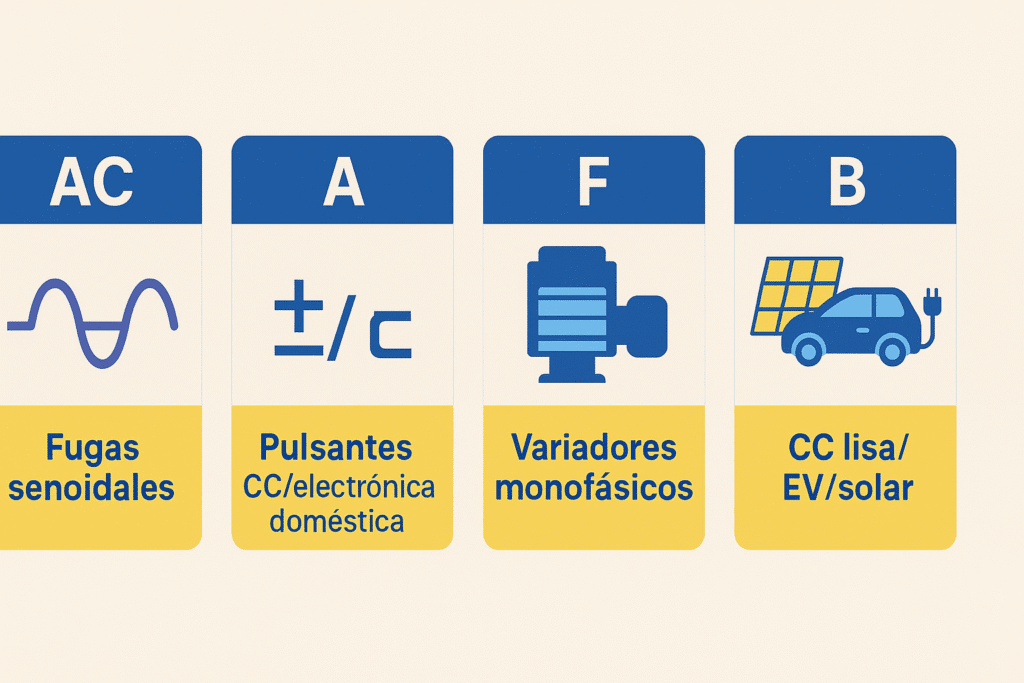

Tipos de interruptor diferencial (AC, A, F, B) en palabras simples

Equipos con electrónica y criterio básico para elegir sin marcas

En vivienda solemos encontrar cuatro familias:

• Tipo AC: detecta fugas senoidales alternas. Adecuado para cargas simples (por ejemplo, resistivas clásicas).
• Tipo A: además de las fugas senoidales, detecta corrientes pulsantes de CC típicas de equipos con electrónica (fuentes conmutadas, placas de inducción, lavadoras “inverter”, cargadores). Es el más recomendable en hogares con electrodomésticos modernos.
• Tipo F: pensado para cargas monofásicas con variadores de velocidad y armónicos; aporta mayor inmunidad a disparos molestos frente a ciertas señales mezcladas.
• Tipo B: detecta también CC “lisa” y formas complejas; se reserva a usos especiales (p. ej., fotovoltaica, EV, ascensores), no suele ser el estándar del hogar promedio.

Para una guía completa y ejemplos cotidianos, consulta: Tipos de interruptor diferencial (AC, A, F, B): cuál elegir en casa.

Evitar disparos molestos: coordinación con el resto del tablero

Para minimizar disparos no deseados:

• Distribuye la instalación en varios diferenciales de 30 mA (baño/cocina, enchufes generales, etc.) en lugar de uno solo para toda la vivienda.
• Coordina con magnetotérmicos adecuados a cada circuito y evita cargas defectuosas que generen fugas permanentes.
• En instalaciones con varios niveles (por ejemplo, un diferencial general y otros por zonas), puede ser útil un diferencial selectivo tipo S aguas arriba para evitar disparos en cascada, dejando que actúe primero el de la línea afectada. Más detalles en: Diferencial selectivo (tipo S): cuándo conviene para evitar disparos en cascada.

Señales de contacto indirecto en casa: cosquilleo en carcasa, disparos intermitentes y olor a “pescado”

Qué hacer de inmediato de forma segura

• Cosquilleo al tocar carcasas metálicas (lavadora, termo, horno): desconecta el equipo del enchufe y evita tocarlo descalzo o sobre piso húmedo. No rearmes una y otra vez sin buscar el origen.
• El diferencial se dispara de forma intermitente (al encender un aparato o en días de humedad): apaga y desenchufa ese circuito o equipo y verifica si el disparo cesa. Si persiste, detén la prueba y llama a un profesional.
• Olor a “pescado” o plástico recalentado en enchufes o regletas: indica posible mal contacto o sobrecalentamiento. Desenchufa sin tocar la parte caliente, deja enfriar y no vuelvas a usar ese punto hasta revisarlo. Evita prácticas peligrosas: aquí tienes una lista de lo que no debes hacer en casa.
• Corte prolongado por disparos repetidos: organiza la iluminación de seguridad para moverte sin riesgo mientras esperas revisión o asistencia. Ideas útiles de instalación y mantenimiento en: Alumbrado de emergencia y linternas: guía para elegir autonomía, ubicación y mantenimiento.
• Registra el incidente (equipo implicado, hora, humedad, lluvias) y planifica pruebas periódicas para prevenir: una rutina anual ayuda a detectar fallas antes de que den la cara.

Guía paso a paso si “salta” el diferencial

Paso 1: rearmar la luz con seguridad

1. Desconecta/Apaga los equipos que estaban en uso.
2. Baja los interruptores del tablero que identifiques como “enchufes/luces” de la zona afectada.
3. Sube el diferencial. Si queda armado, ve subiendo los interruptores de a uno para localizar el circuito que dispara. Si vuelve a saltar, no insistas: anota qué circuito lo provoca.

Paso 2: aislar circuitos y detectar el origen sin riesgo

• Desenchufa todos los aparatos del circuito que provoca el disparo.
• Vuelve a subir el diferencial y luego los interruptores de ese circuito.
• Conecta los aparatos uno a uno hasta que reaparezca el disparo: así identificarás el equipo sospechoso.
• Si el disparo ocurre sin nada enchufado, detén la prueba y coordina revisión profesional.

Paso 3: identificar si es fuga a tierra o problema distinto

• Se dispara al tocar carcasas metálicas o con humedad: probable fuga a tierra. Evita el contacto directo y desconecta el equipo.
• Olor a “pescado” en enchufes/regletas o calor anormal: puede ser mal contacto o deterioro del punto; no lo uses hasta revisar.
• Disparos solo en días de lluvia: sospecha de filtraciones. Suspende el uso y programa revisión.
• Como medida de continuidad operativa segura, considera preparar iluminación de respaldo para moverte sin riesgos durante el corte.

Paso 4: registra el incidente y planifica la prevención

Anota fecha, hora, circuito, equipo implicado, clima y acciones realizadas. Este registro facilita el diagnóstico posterior y te ayuda a implementar rutinas preventivas. Puedes apoyarte en este checklist.

Paso 5: lo que no debes hacer

• No puentear el diferencial ni aumentar su sensibilidad para “que no salte”.
• No tocar carcasas metálicas descalzo o con el piso húmedo.
• No seguir probando si hay olor a quemado o calor en el enchufe. Revisa primero prácticas peligrosas frecuentes aquí.

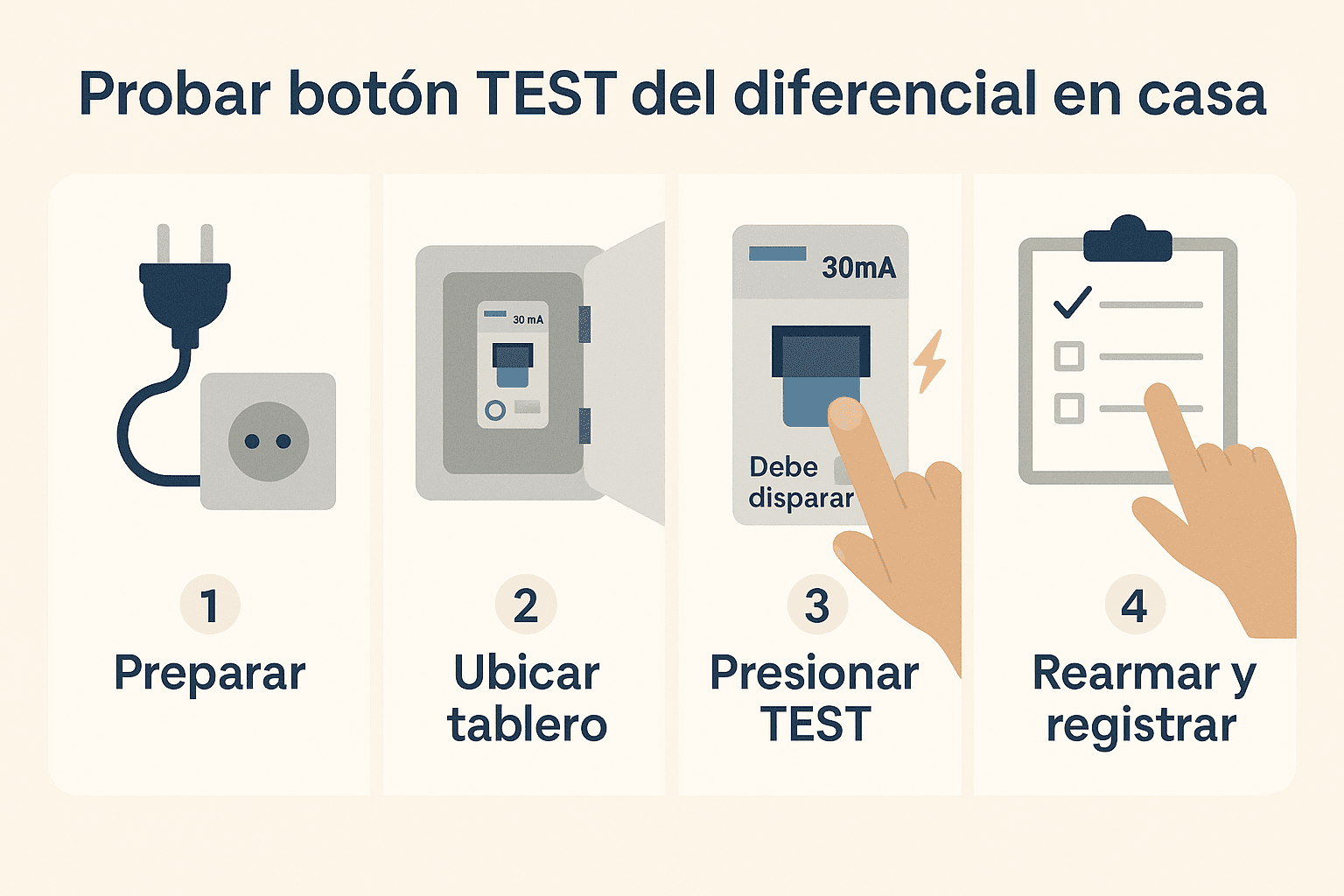

Cómo probar el botón TEST del diferencial en casa

Frecuencia recomendada y registro básico

El botón TEST sirve para verificar que el diferencial corta ante una fuga a tierra. Para probarlo con seguridad:

1. Apaga y desenchufa equipos sensibles (PC/TV) para evitar pérdidas de datos.
2. Ubícate frente al tablero con buena iluminación y acceso despejado.
3. Presiona el botón TEST: el diferencial debe disparar y cortar la energía.
4. Rearma la luz siguiendo un orden seguro y comprueba que todo vuelve a la normalidad: rearmar la luz con seguridad tras un disparo paso a paso.
   Registra la fecha y el resultado en un listado sencillo para llevar control. Si quieres una guía completa de periodicidad y checklist, consulta: botón test del diferencial cada cuanto probarlo y que hacer si no actúa.

Qué hacer si el botón TEST no actúa

Si presionas TEST y no ocurre el disparo:

• No fuerces el mecanismo ni manipules el cableado.
• Repite la prueba una sola vez y verifica que el botón esté llegando a fondo.
• Si sigue sin actuar, reduce el uso de la instalación y prioriza la revisión.
• Si necesitas restablecer el servicio, hazlo con orden y sin riesgo: rearmar la luz con seguridad tras un-disparo paso a paso.
• Para distinguir qué tareas puede hacer el dueño de casa y cuáles requieren técnico, revisa: qué puede hacer un dueño de casa y qué debe hacer un técnico chile.

Continuidad de tierra básica sin abrir el tablero

Revisión visual y pruebas simples con probador de enchufes

• Revisa que los enchufes modernos tengan borne de tierra (tercer contacto) y que las extensiones/alargadores también lo incorporen. Evita adaptadores que “simulan” tierra.
• Antes de probar, apaga y desenchufa equipos sensibles. Inserta un probador de enchufes (socket tester) y compara el patrón de luces con la guía del propio tester. Si indica “tierra ausente”, “polaridad invertida” u otro error, no uses ese punto hasta corregirlo.
• Si sospechas que un ambiente carece de tierra (enchufes antiguos de dos patas, cosquilleo al tocar carcasas metálicas), repasa riesgos y opciones seguras en: enchufe sin tierra cómo identificarlo y riesgos reales en el hogar.
• Anota ubicación y resultado de cada punto. Esa trazabilidad ayuda a detectar zonas problemáticas (cocina, baño, exterior).

Cuándo detenerse y llamar a un profesional

• Si el tester reporta error y no sabes interpretarlo con seguridad, detén el uso del enchufe.
• Si sientes cosquilleo al tocar una carcasa metálica, hay olor a “pescado” o el diferencial dispara aun sin cargas conectadas, corta el suministro del circuito y solicita revisión.
• Si identificas ausencia de tierra, no la “improvises” uniendo N y PE; aquí se explica por qué es peligroso.
• Para delimitar qué tareas puede hacer el dueño de casa y cuáles requieren técnico certificado, consulta: qué puede hacer un dueño de casa y que debe hacer un técnico Chile.

Zonas húmedas y exterior: medidas adicionales de seguridad

Baño y cocina: IP y tomas adecuadas

En ambientes con agua o vapor, combina diferencial de 30 mA con tomas y luminarias con grado IP acorde al salpicado. Evita enchufes sin tapa en zonas cercanas al lavamanos o lavaplatos; prefiere tomas estancas con tapa abatible y ubicación fuera de salpicaduras. Para elegir el IP correcto por ambiente y entender qué significa cada código, consulta: Grados de protección IP: IP44, IP54, IP65… dónde conviene cada uno.
Si tienes dudas sobre distancias seguras respecto del agua, aquí tienes una guía específica: tomas cercanas a agua distancias seguras en lavaplatos y ducha.
En cocinas y lavaderos con humedad frecuente, las tomas estancas y la correcta ubicación reducen disparos y riesgos: enchufes exteriores y tomas estancas IP tapas y ubicación correcta

Exterior e hidrolavadora: diferencial portátil y extensiones seguras

Para trabajos con agua a presión o en jardín, usa un diferencial portátil (PRCD) y alargadores aptos para intemperie; evita regletas de interior.
Además, cuando uses extensiones en patio o obra, elige cables y conectores con IP adecuado y protección contra lluvia y polvo, según se detalla aquí: enchufes exteriores y tomas estancas IP tapas y ubicación correcta
Si trabajas bajo lluvia o en superficies mojadas, considera alargadores específicos para exterior y desenrolla completamente el carrete para evitar calentamiento.

Lo que el diferencial NO hace: límites y falsas soluciones

“Tierras falsas” y adaptadores 2→3 patas

El diferencial no crea una puesta a tierra ni “arregla” su ausencia. Si un tomacorriente no tiene borne de tierra, usar adaptadores 2→3 patas, alargadores sin tierra o puentes caseros deja las carcasas metálicas expuestas: ante una derivación, la corriente no encontrará una vía segura y la tensión de contacto puede mantenerse. Señales típicas de este problema son cosquilleo al tocar la carcasa, chispazos al enchufar o disparos erráticos en ambientes húmedos. La solución real es restituir la continuidad de tierra del circuito y de los equipos, no simularla.

Puentear el diferencial: por qué es peligroso

Anular el diferencial para “que no salte” elimina la protección frente a fugas a tierra y expone a las personas. Los disparos reiterados suelen tener causas concretas (humedad, equipo defectuoso, cableado deteriorado); lo correcto es aislar el circuito, identificar el origen y corregir la falla. Recuerda que el diferencial no reemplaza otras protecciones: cada una cubre riesgos distintos. Si necesitas repasar ese alcance, aquí se explica de forma clara la diferencia con el magnetotérmico.

Casos comunes con electrodomésticos (lavadora, termo, refrigerador)

Pasos seguros y relación con la puesta a tierra

Lavadora. La humedad en motor o cables puede derivar a la carcasa. Actúa así:

1. Desenchufa y seca el entorno.
2. Conecta en otro punto con tierra confiable y sin alargadores.
3. Si el disparo reaparece al iniciar o centrifugar, suspende el uso y revisa filtraciones. Cuando coincide con lluvias o secados lentos, es habitual que la humedad sea la causa.

Termo/calefón eléctrico. El aislamiento de la resistencia se degrada con los años:

1. Corta el suministro del circuito antes de manipular.
2. Observa si el disparo ocurre al calentar; es un síntoma típico de fuga a tierra.
3. Si el equipo es antiguo o presenta disparos persistentes, evalúa su reemplazo y la revisión del diferencial.

Refrigerador. Cables pellizcados o humedad en el compresor:

1. Desenchufa y revisa que el punto de conexión tenga tierra y no esté expuesto a condensación.
2. Evita extensiones enrolladas o regletas de interior.
3. Si hay “toques” al abrir la puerta o saltos esporádicos que empeoran con clima húmedo, pausa el uso y solicita revisión; la puesta a tierra correcta debe acompañar al diferencial para que la falla se haga visible y segura.

Preguntas frecuentes rápidas

Recursos relacionados para seguir aprendiendo en el hogar

Estos recursos complementan lo visto sobre contactos indirectos y uso del diferencial en casa:

• Diferencial vs magnetotérmico: qué protege cada uno.
• Botón TEST del diferencial: cada cuánto probarlo y qué hacer si no actúa.
• Señales de fuga a tierra en casa: cómo detectarlas sin riesgo.
• ¿Cuándo cambiar el diferencial? edad, síntomas y pruebas.
• Enchufe sin tierra: cómo identificarlo y riesgos reales en el hogar.
