¿Cuándo cambiar el diferencial? edad, síntomas y pruebas

Portada » Electricidad » Seguridad eléctrica domiciliaria» Cables y extensiones» Diagnóstico y averías eléctricas» Seguridad eléctrica para personas y hábitos» Tablero y protecciones eléctricas en cas» Zonas húmedas y exterior»

Qué hace el diferencial y por qué es clave en casa

Protección de personas ante fugas (contactos indirectos)

El interruptor diferencial protege a las personas ante fugas de corriente hacia tierra. Si detecta una situación de riesgo, corta el suministro de forma rápida para evitar daños. En el día a día, actúa cuando un equipo presenta humedad, aislación deteriorada o un defecto que deriva parte de la corriente a tierra. Por eso es esencial conservar el tablero ordenado, con tapas y barreras en su sitio, y comprobar periódicamente que el dispositivo responde al botón de prueba (TEST) de forma coherente y segura. Si quieres entender mejor cómo te protege ante contactos indirectos, aquí tienes una guía didáctica.

Diferencial vs magnetotérmico (roles distintos)

El diferencial no reemplaza al magnetotérmico. El magnetotérmico (PIA) protege los conductores y equipos frente a sobrecargas y cortocircuitos, mientras que el diferencial protege a las personas ante fugas de corriente. En un tablero sano, ambos se complementan: el magnetotérmico aísla fallas del circuito, y el diferencial corta cuando hay riesgo para las personas. Para repasar las diferencias con ejemplos sencillos: diferencial vs magnetotérmico que protege cada uno.

Síntomas: cuándo sospechar que debe cambiarse

Disparo errático, palanca con holgura, calentamiento/olor, humedad/oxidación

• Disparos erráticos: cortes sin patrón claro, incluso con pocas cargas o en horarios inusuales. Si se repiten tras descartar equipos sospechosos, el diferencial podría estar degradado.
• Palanca con holgura o comportamiento irregular: accionamiento áspero, no “engancha” bien al rearmar o vuelve a disparar sin causa aparente.
• Calentamiento u olor a plástico: señales de fatiga, mal contacto o daño interno. Ante cualquier rastro térmico o decoloración, corta el suministro y pide revisión (ver normativa local).
• Humedad/oxidación: presencia de óxido, manchas o humedad en el dispositivo o en su entorno. La humedad deteriora la aislación y compromete la fiabilidad.
• Daño físico visible: carcasa fisurada, marcas de arco o bornes deteriorados. En estos casos, no uses el dispositivo y solicita sustitución por profesional.
  Para mantener el tablero en condiciones y detectar a tiempo estos síntomas: tablero eléctrico domiciliario rotulación y mantenimiento preventivo.

Botón TEST sin respuesta o resultado inconsistente

• No actúa al presionarlo: si el botón TEST no provoca el disparo, el diferencial puede estar averiado o fuera de especificación.
• Respuesta irregular: a veces dispara y otras no, o lo hace con retraso anormal. Esa inconsistencia es motivo para detener el uso y evaluar recambio.
• Frecuencia de prueba: realiza la prueba periódicamente y siempre con condiciones seguras (manos secas, zona iluminada, sin humedad). Pasos detallados aquí: botón test del diferencial cada cuanto probarlo y que hacer si no actúa.

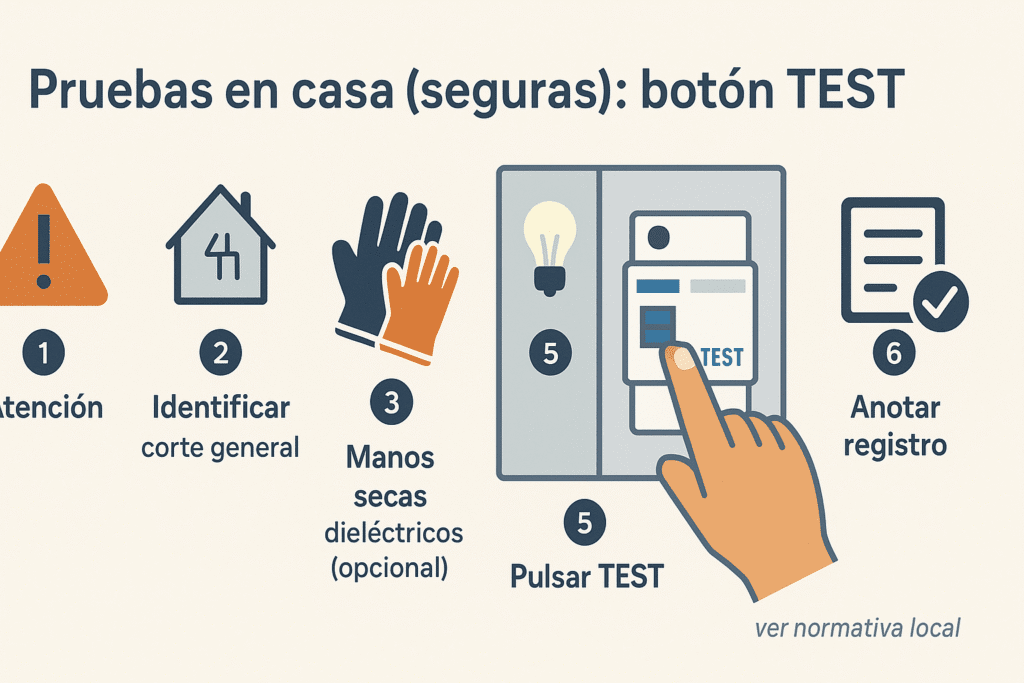

Pruebas en casa (seguras): el botón TEST

Cada cuánto probar y pasos correctos

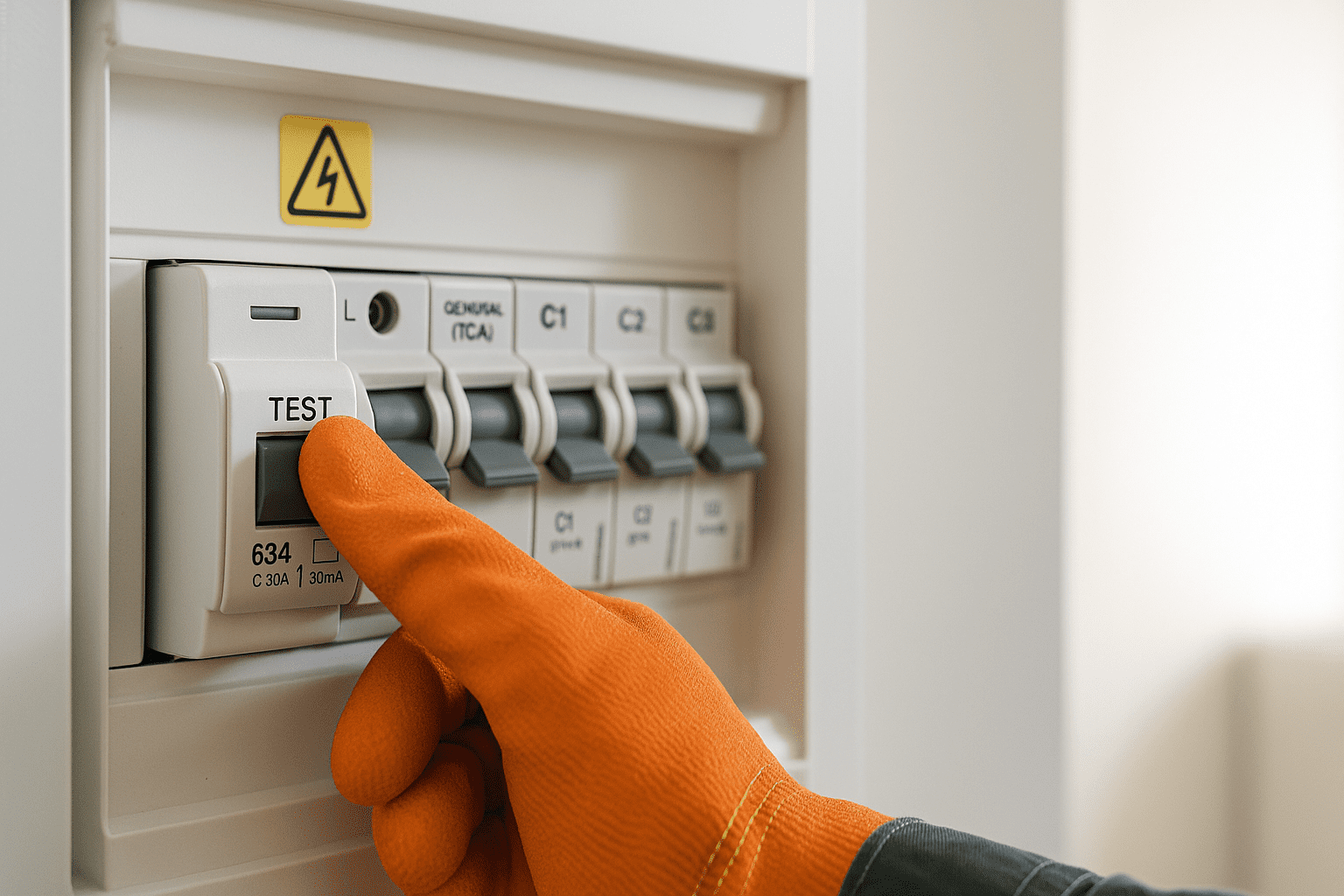

El botón TEST verifica que el diferencial responda ante una fuga simulada. Realízalo periódicamente y siempre en condiciones seguras.
Pasos recomendados:

1. Avisa a quienes estén en casa y desconecta equipos sensibles (PC, electrodomésticos en operación).
2. Asegúrate de tener manos y piso secos, buena iluminación y el tablero accesible.
3. Identifica el corte general para poder aislar la instalación si algo no va bien.
4. Presiona el botón TEST del diferencial. El dispositivo debe disparar (bajar la palanca).
5. Sube de nuevo el diferencial para rearmar y restablece las cargas de a una.
6. Si el disparo fue correcto y el rearmado es normal, anota la fecha de la prueba y continúa con el uso habitual.

Más detalles prácticos sobre la prueba y cuidados.

Qué hacer si el TEST no actúa

• Si el TEST no provoca el disparo, no insistas con rearmes consecutivos.
• Aísla el problema: baja el diferencial, desconecta cargas cercanas o sospechosas y vuelve a probar una sola vez.
• Si sigue sin responder, mantén fuera de servicio el circuito y solicita revisión profesional; es probable que requiera sustitución.
• Si el disparo ocurre pero el rearmado es irregular (palanca con holgura, se vuelve a bajar enseguida), trata el dispositivo como no fiable y pide evaluación técnica.

Diagnóstico rápido: fuga real vs disparo “caprichoso”

Aislar el circuito/equipo sospechoso

1. Baja todos los magnetotérmicos del tablero y deja el diferencial abajo.
2. Sube el diferencial y, a continuación, sube un solo magnetotérmico.
3. Conecta los equipos de ese circuito de a uno. Si el diferencial dispara al conectar un aparato concreto, déjalo fuera de servicio y repite la prueba para confirmarlo.
4. Si el diferencial dispara sin conectar cargas, revisa humedad en tomas/enchufes y el estado de cables o regletas.
5. Registra qué circuito y qué equipo provocan el disparo. Un tablero bien identificado agiliza estas pruebas: Identificar y rotular circuitos del tablero método simple para tu hogar.
6. Si el disparo solo aparece tras varios intentos de rearmado o sin patrón claro, trata el dispositivo como no fiable y solicita revisión (ver normativa local).

Sensibilidad (30 mA vs 100 mA) y su impacto en disparos

• En viviendas, la sensibilidad habitual es 30 mA para proteger a las personas. Un diferencial más sensible puede disparar ante pequeñas fugas reales o transitorias (por humedad, equipos con filtros, etc.).
• Un 100 mA se usa en otros contextos y no sustituye al de 30 mA cuando la protección personal es obligatoria.
• Si aparecen disparos aparentemente “caprichosos”, conviene diferenciar entre fuga real (equipo defectuoso, humedad, aislación dañada) y efectos transitorios propios de ciertas cargas. La elección de sensibilidad debe ajustarse al uso y a la normativa local.
• Si tras aislar circuitos y equipos persisten los disparos sin causa clara, considera evaluación profesional del diferencial y del estado del tablero.

Criterios de sustitución: árbol de decisión

TEST falla repetidamente → cambio por profesional

• Si el botón TEST no dispara o lo hace de forma inconsistente (a veces sí, a veces no), trata el diferencial como no fiable.
• Repite la prueba en condiciones seguras (manos secas, buena iluminación, cargas sensibles desconectadas).
• Si el resultado sigue siendo anómalo, mantén fuera de servicio el circuito y solicita sustitución por un profesional (ver normativa local).

No rearma, daño físico, calentamiento → cambio

• No rearma aun con todas las cargas desconectadas, o salta de inmediato al intentar subirlo sin motivo claro.
• Presenta daño visible (carcasa fisurada, bornes deteriorados, manchas de arco), olor a quemado o signos de calentamiento.
• En cualquiera de estos casos, no lo uses y cámbialo con asistencia de un técnico competente.

Disparos sin causa aparente tras descartar cargas → revisión y posible sustitución

• Si tras aislar circuitos y desconectar equipos sospechosos el diferencial sigue disparando sin patrón, puede haber degradación interna o un problema en el tablero (humedad, conexiones, impedancias).
• Pide revisión técnica del conjunto: diferencial, cableado, bornes y coordinación con otras protecciones.
• Si además se producen disparos en cascada (baja otra protección “aguas arriba”), revisa la coordinación entre dispositivos.
• Confirmado el origen en el propio diferencial o su incompatibilidad con el estado de la instalación, procede a la sustitución.

Edad y obsolescencia: cuándo considerar recambio preventivo

Antigüedad visible, normativa/localidad y estado del tablero

• Años sin mantenimiento o sin historial claro: si no sabes cuándo se instaló el diferencial, no tiene marcado legible o pertenece a una serie antigua, considera recambio preventivo tras una revisión profesional (ver normativa local).
• Entorno agresivo (humedad, polvo, vapores): acelera el envejecimiento de plásticos, resortes y contactos. Si el tablero ha estado expuesto, aumenta la probabilidad de fallos del TEST o disparos erráticos.
• Actualizaciones del tablero: cuando renuevas partes críticas (protecciones, cableado, puesta a tierra), conviene evaluar el diferencial junto con el resto para evitar cuellos de botella en seguridad. Un plan básico de mantenimiento ayuda a decidir a tiempo.

Señales indirectas en el conjunto del tablero

• Incidencias recurrentes sin causa clara (disparos “caprichosos”, rearmes difíciles, palanca con holgura) aun tras aislar circuitos/equipos, apuntan a degradación interna.
• Compatibilidad con cargas modernas: fuentes con electrónica, bombas de calor y electrodomésticos con filtros pueden generar fugas o transitorios que delatan limitaciones de modelos antiguos; si la instalación ha evolucionado, revisa si el diferencial sigue siendo adecuado al uso actual.
• Otros síntomas del tablero (puntos calientes, olor a plástico, bornes flojos) afectan el comportamiento global. Señales de envejecimiento en magnetotérmicos suelen coexistir con problemas en el diferencial; conviene una revisión conjunta.
• Cambios normativos/locales: si la normativa exige características distintas a las del equipo instalado (sensibilidad, tipología, selectividad), procede la sustitución por profesional.

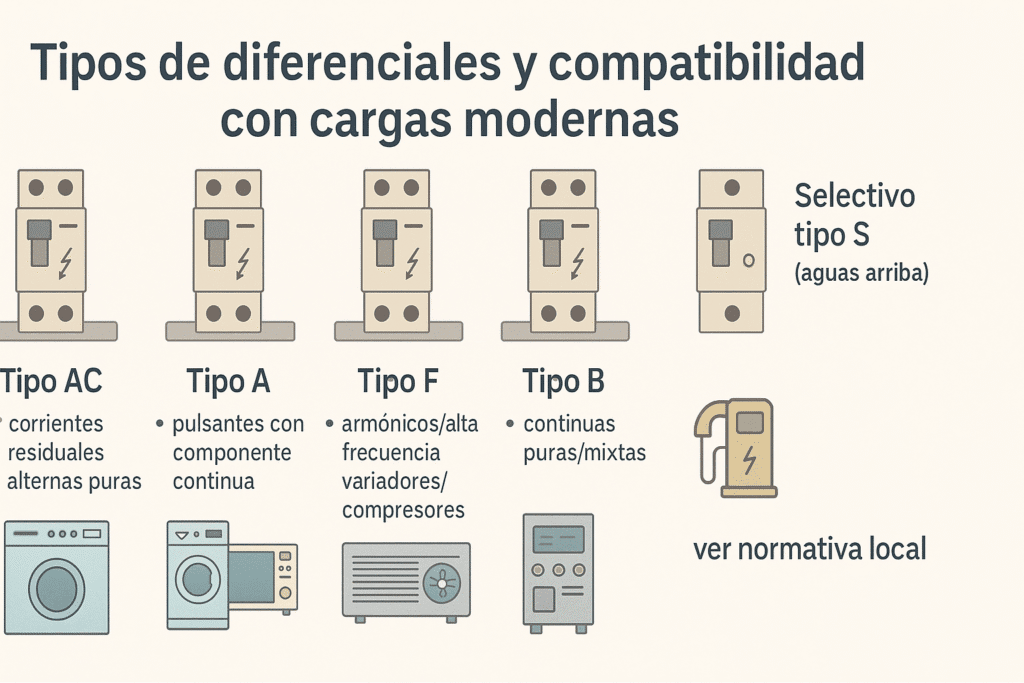

Tipos de diferenciales y compatibilidad con cargas modernas

AC, A, F, B: cuándo conviene cada uno

Las cargas actuales (electrónica, variadores, bombas de calor, cargadores) pueden generar fugas con componentes continuas o de alta frecuencia. Elegir el tipo adecuado mejora la protección y reduce disparos indeseados (ver normativa local).

• Tipo AC: para corrientes residuales alternas puras. Útil en circuitos simples sin electrónica sensible.
• Tipo A: admite corrientes residuales pulsantes con componente continua. Adecuado para electrodomésticos con electrónica básica y fuentes con rectificadores.
• Tipo F: mayor inmunidad a armónicos y señales de alta frecuencia; pensado para equipos con variadores de velocidad y compresores modernos.
• Tipo B: detecta corrientes residuales continuas puras y mixtas; se emplea en equipos específicos (p. ej., variadores avanzados, ciertas estaciones de carga).
  Guía ampliada con aplicaciones típicas.

Diferencial selectivo (tipo S) “aguas arriba”

En tableros con varios diferenciales, colocar un tipo S “aguas arriba” (con retardo intencional) ayuda a que, ante una fuga en un circuito, actúe solo el diferencial del tramo afectado y no el general. Es una medida para reducir disparos en cascada siempre que proceda según tu normativa local y el diseño del tablero. Más detalles: diferencial selectivo tipos cuando conviene para evitar disparos en cascada.

Seguridad: qué puedes hacer y qué no (ver normativa local)

Actuaciones domésticas seguras

• Identifica y ten a mano el corte general antes de cualquier comprobación.
• Realiza pruebas con manos secas, zona iluminada y tablero accesible. Evita tocar partes metálicas expuestas.
• Usa el botón TEST de forma periódica y controlada; si responde correctamente, rearma y restablece las cargas de a una.
• Para aislar un problema, baja los magnetotérmicos y sube uno a uno hasta detectar el circuito afectado.
• Si hubo disparo, sigue un rearmado seguro y registra lo ocurrido para futuras revisiones.
• Mantén tapas y barreras del tablero en su sitio; ordena cables y evita regletas en cascada.
• Verifica la puesta a tierra del sistema y no realices puentes entre PE y N.

Cuándo llamar a un profesional

• Botón TEST que no actúa o lo hace de forma inconsistente.
• No rearma aun sin cargas, o se baja de inmediato tras rearmar.
• Calentamiento, olor a plástico, decoloración en el dispositivo o bornes.
• Humedad/oxidación en el tablero o daño físico visible en el diferencial.
• Disparos repetidos sin causa clara pese a aislar circuitos y equipos.
• Necesidad de sustitución, cambio de sensibilidad/tipo o reconfiguración del tablero.
• Cualquier intervención que implique abrir el tablero o manipular conductores (ver normativa local).

Mantenimiento básico del tablero

Limpieza, apriete de bornes y rotulación

• Mantén el tablero cerrado y limpio: sin polvo ni humedad; verifica que las tapas y barreras estén en su sitio.
• Revisa visual y táctilmente (con el suministro cortado) que no haya juego en las palancas y que los bornes no muestren decoloración u olor a plástico.
• Programa un apriete periódico de bornes y comprueba que no existan cables mordidos o flojos.
• Rotula cada circuito con claridad (zona, tomas o equipos asociados) para acelerar el diagnóstico y evitar rearmes a ciegas.
• Lleva un registro de incidentes (fecha, circuito, cargas en uso) y anota las pruebas de botón TEST realizadas.
• Guía completa de orden y cuidados: tablero eléctrico domiciliario rotulación y mantenimiento preventivo.

FAQs clave

¿Cada cuánto usar el botón TEST del diferencial?

De forma periódica y en condiciones seguras: avisa en casa, desconecta equipos sensibles, identifica el corte general, presiona TEST y comprueba que dispare y rearme con normalidad. Pasos detallados.

¿Cómo diferencio una fuga real de un disparo “caprichoso”?

Aísla el circuito: baja los magnetotérmicos, sube el diferencial y reconecta uno a uno hasta localizar el tramo o equipo que provoca el disparo. Si no hay cargas conectadas y sigue disparando, podría haber humedad o degradación. Rotular el tablero agiliza el proceso.

¿Puede la humedad hacer que el diferencial dispare sin motivo aparente?

Sí. La humedad en enchufes, electrodomésticos o cableado deteriorado genera fugas a tierra que activan el diferencial. Mantén el tablero cerrado, seco y con tapas en su sitio; guía de cuidados.

¿El diferencial sustituye al magnetotérmico?

No. Son funciones distintas y complementarias: el magnetotérmico protege conductores y equipos ante sobrecargas/cortocircuitos; el diferencial protege a las personas ante fugas a tierra. Más sobre roles.

¿Cuándo debo cambiar el diferencial sin esperar a una falla total?

Si el TEST no actúa, si no rearma aun sin cargas, si hay holgura de palanca, olor a plástico/calor, daño visible o disparos erráticos repetidos tras aislar circuitos. Para rearmar con seguridad después de un evento: rearmar la luz con seguridad tras un disparo paso a paso.

¿Influye la sensibilidad (30 mA vs 100 mA) en los disparos?

Sí. En vivienda suele emplearse 30 mA para protección de personas. Ajustes diferentes cambian la respuesta ante pequeñas fugas. Contexto y diferencias.

¿Conviene usar un diferencial selectivo (tipo S) “aguas arriba”?

En tableros con varios diferenciales, un tipo S “aguas arriba” puede reducir disparos en cascada, siempre conforme a normativa y diseño de la instalación. Más info: diferencial selectivo tipos cuando conviene para evitar disparos en cascada.

¿Qué precauciones debo tomar antes de cualquier prueba?

Identifica el corte general, trabaja con manos secas y evita tocar partes metálicas expuestas. Guía rápida del corte general.

¿La elección del tipo de diferencial (AC, A, F, B) afecta la estabilidad?

Sí. Cargas modernas con electrónica pueden requerir tipos con mayor inmunidad a componentes continuas o de alta frecuencia. Orientación por tipo.

¿Qué señales del tablero pueden confundir el diagnóstico?

Bornes flojos, puntos calientes, regletas en cascada o tierra mal gestionada. Mantener orden, rotulación y puesta a tierra adecuada evita errores y reduce disparos. Por qué no unir PE y N.

Resumen visual

Tabla “síntoma → prueba → acción (revisión/sustitución)”

Mini-diagrama de flujo para decidir el recambio

1. Presiona TEST en condiciones seguras.
2. ¿Dispara y rearma bien? → Registra fecha y continúa uso normal.
3. Si no dispara o es errático: aísla cargas y repite una vez.
4. ¿Sigue fallando? → Mantén fuera de servicio y llama a un profesional.
5. ¿Hay calor, olor, daño o humedad? → No uses; revisión y probable sustitución.
6. Disparos repetidos sin causa clara tras aislar circuitos → diagnóstico técnico del tablero y, si corresponde, recambio del diferencial.
