Elegir bien el diferencial evita choques eléctricos y disparos molestos. En vivienda, su función principal es cortar ante fugas a tierra y complementar al magnetotérmico. La elección del tipo (AC, A, F o B) depende de las cargas electrónicas presentes (placa de inducción, lavadora inverter, bomba de calor, cargador de vehículo eléctrico, etc.). En general, se utiliza 30 mA como sensibilidad para protección de personas (ver normativa local) y se combinan dispositivos con el resto del tablero para un conjunto equilibrado.
Qué protege un interruptor diferencial en vivienda
- Qué hace: detecta fugas a tierra y abre el circuito para proteger a las personas.
- Cuándo actúa: ante corrientes de fuga que superan su sensibilidad (por ejemplo, 30 mA en vivienda).
- Qué NO hace: no protege contra sobrecargas ni cortocircuitos; esa tarea corresponde al magnetotérmico.
Diferencial vs magnetotérmico: qué protege cada uno
Si quieres una guía rápida y visual de ambos roles, consulta Diferencial vs magnetotérmico: qué protege cada uno.
Antes de comprar, valida también la sensibilidad más adecuada para tu cuadro (30 mA vs 100 mA) y la coordinación con el resto de protecciones (ver normativa local):
- Diferencial 30 mA vs 100 mA: cuál usar en vivienda y por qué.
- RCD + MCB + SPD: cómo coordinar protecciones en tu tablero hogareño.
Tipos de diferencial por forma de fuga

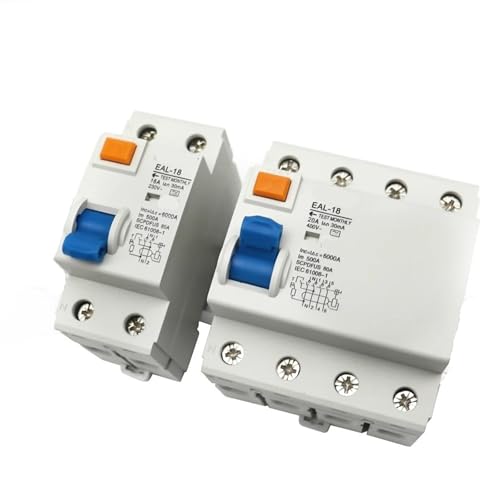

Tipo AC: en qué casos sigue siendo válido (hogar sin electrónica sensible)
Detecta corrientes alternas sinusoidales. Puede ser válido en circuitos sin cargas electrónicas (calefón/termo resistivo, iluminación muy básica sin drivers ni dimmers). En viviendas actuales, la presencia de fuentes conmutadas (LED, cargadores, electrodomésticos “inverter”) hace que el Tipo A sea, en general, una opción más adecuada. Si tienes disparos intermitentes, revisa causas aquí.
Tipo A: cargas con electrónica básica (LED, lavadora, inducción ligera)

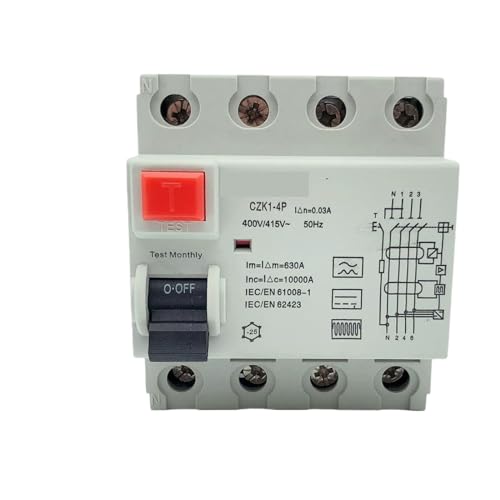

- 2P 30mA 2-module differential switch is an electrical safety device that detects grounded leakage currents in electrical…
- The differential switch is designed to be installed in a switchboard and is capable of detecting grounded leakage curren…
- The differential switch is of the 2P type, which means it is able to protect both the phase and neutral electrical wires…
Detecta AC y CC pulsante. Es el estándar en vivienda moderna: compatible con la mayoría de drivers LED, electrodomésticos con electrónica simple y placas de inducción domésticas típicas. Si conviven varias cargas electrónicas y aparecen disparos intempestivos, evalúa selectividad o revisar el paso a Tipo F según el caso:
- Selectividad (aguas arriba/abajo): Diferencial selectivo (tipo S): cuándo conviene para evitar disparos en cascada.
Tipo F: variadores/inverter y formas de fuga “compuestas” (aires, bombas de calor)
Pensado para cargas con variadores de velocidad/inverters (p. ej., aire acondicionado inverter, bomba de calor, algunas lavadoras/ secadoras modernas). Es más inmune a disparos molestos que un A en presencia de componentes de alta frecuencia y mezclas de formas de corriente. En viviendas con climatización inverter y electrónica repartida, puede reducir disparos sin ir a un Tipo B. (Ver normativa local).
Tipo B: presencia de componente continua (p. ej., recarga de vehículo eléctrico)
- Thermal-Magnetic Circuit Breakers
Detecta formas no sinusoidales y corriente continua alisada. Se usa cuando existe riesgo de fuga continua que podría “cegar” a un tipo A/F. Caso típico: punto de recarga doméstico; allí se suele aplicar Tipo B o Tipo A + detección de CC (RDC-CC) según el modo de carga. Más contexto sobre coordinación del tablero.
Tabla-resumen: tipos y cargas domésticas habituales (orientativa; ver normativa local)
| Tipo | Qué detecta de forma típica | Ejemplos en casa | Comentarios prácticos |
|---|---|---|---|
| AC | Corriente alterna sinusoidal | Resistencias puras (termo eléctrico simple), circuitos sin electrónica | Válido en escenarios muy básicos. Si hay electrónica moderna, suele preferirse A. |
| A | AC + componentes de CC pulsante | Iluminación LED con drivers, cocina/inducción doméstica, lavadora, lavavajillas | Base recomendada en vivienda moderna. Si hay disparos con varios inversores, considerar F o selectividad. |
| F | Fugas “compuestas” asociadas a variadores/inverters | Aire acondicionado inverter, bomba de calor, algunos motores electrónicos | Mejora inmunidad frente a disparos molestos respecto de A en instalaciones con muchos inversores. |
| B | Formas no sinusoidales y CC alisada | Punto de recarga VE, ciertos equipos industriales o conversión DC/AC específica | Úsalo cuando pueda existir fuga continua. En VE, según el modo, también aplica A + RDC-CC. |
¿Cuál elegir en casa? Criterios y escenarios
La elección correcta combina tipo (AC/A/F/B), sensibilidad (mA) y coordinación con el resto del tablero. Piensa en qué cargas tienes hoy (LED, inducción, inverter, VE) y en la selectividad para evitar disparos en cascada (ver normativa local).
Sensibilidad: 30 mA vs 100 mA
- 30 mA: protección complementaria de las personas en circuitos finales. Es la referencia habitual en vivienda moderna (ver normativa local).
- 100 mA (o superior, según caso): puede emplearse aguas arriba como diferencial general (a menudo con retardo/“S”) para lograr selectividad con los de 30 mA situados aguas abajo.
- Pauta práctica: zonificar la vivienda con varios 30 mA (por ejemplo, “tomas cocina/estancia” y “iluminación”) y reservar un general con mayor inmunidad/retardo para evitar que un disparo parcial deje toda la casa sin servicio.
Selectividad para evitar disparos en cascada
La selectividad busca que solo dispare el diferencial del circuito afectado.
- Escalonar por sensibilidad/tiempo: general con retardo (tipo S) o mayor Idn y, aguas abajo, 30 mA para circuitos finales.
- Buenas prácticas: no mezclar neutros entre circuitos distintos; mantener circuitos equilibrados; revisar conexiones y fugas reales en equipos.
- Si “salta” con frecuencia: aislar el circuito problemático, comprobar cargas con electrónica (drivers, variadores) y valorar migrar esa zona a Tipo F o reubicar cargas bajo un diferencial dedicado.
Coordinación con MCB y SPD en el tablero
- Roles distintos: el MCB (magnetotérmico) protege por sobrecarga/corto; el RCD (diferencial) por fugas a tierra; el SPD frente a sobretensiones.
- Orden típico (orientativo): IGA → SPD → diferencial general → diferenciales por zonas → MCBs. Evita neutros compartidos entre salidas de diferentes RCD.
- Cargas con electrónica: concentrarlas en un RCD Tipo A o F reduce disparos molestos y facilita el diagnóstico si algo falla.
Ejemplo de cuadro doméstico: diferencial general + diferenciales por zonas (ver normativa local)
- General: diferencial selectivo (S) o de mayor Idn, aguas arriba, para asegurar selectividad.
- Zona 1 (iluminación + tomas generales con LED/pequeña electrónica): Tipo A 30 mA.
- Zona 2 (cocina con inducción y electrodomésticos inverter): Tipo A o F 30 mA, según la sensibilidad a disparos de la instalación.
- Zona 3 (climatización inverter/bomba de calor): Tipo F 30 mA para mejorar inmunidad frente a formas de fuga compuestas.
- VE (si aplica): Tipo B o Tipo A + dispositivo RDC-CC, de acuerdo con el modo de carga y las instrucciones del fabricante del wallbox (ver normativa local).
Errores frecuentes y verificación periódica
“Salta el diferencial” por cargas electrónicas: causas y soluciones
Las fuentes conmutadas (drivers LED, electrodomésticos inverter) pueden generar fugas que, sumadas, provoquen disparos. Revisa primero qué circuito dispara, separa cargas con electrónica bajo un RCD dedicado (Tipo A o F) y verifica conexiones y neutros no compartidos. Guía paso a paso.

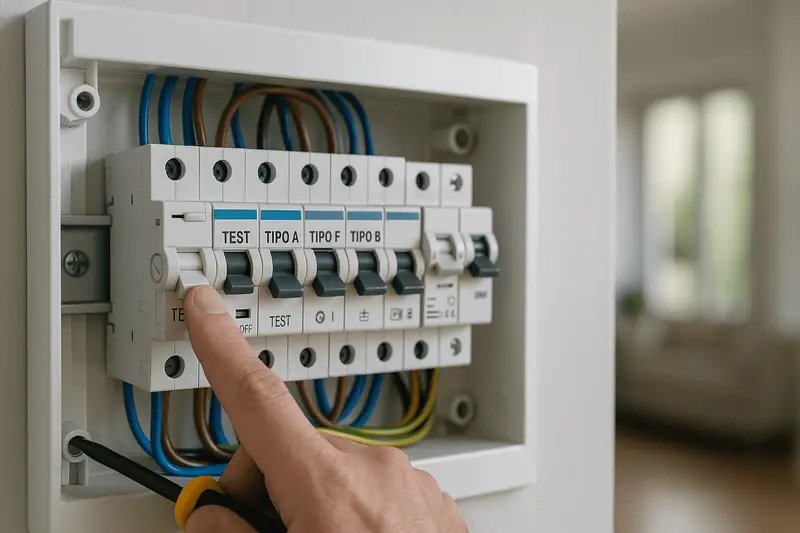

Botón TEST: cada cuánto probar y qué hacer si no actúa
Acciona el botón TEST de cada diferencial con la periodicidad recomendada por el fabricante (ver normativa local). Si no dispara: corta el suministro, no sigas usando ese RCD y programa revisión/cambio. Procedimiento y checklist.
¿Cuándo cambiar el diferencial? síntomas y pruebas
Señales típicas: TEST que no funciona, disparos erráticos sin causa aparente, envejecimiento o daño visible. Antes de reemplazar, verifica cableado, neutros y estado de cargas. Señales y diagnóstico.
Rotular circuitos para facilitar diagnóstico y mantenimiento
La rotulación clara del tablero reduce errores, acelera el diagnóstico tras un disparo y mejora la seguridad familiar. Recomendaciones prácticas.
Preguntas frecuentes (FAQ)
Como base en vivienda se suele usar 30 mA (ver normativa local). El tipo depende de las cargas: AC para circuitos simples sin electrónica, A como estándar moderno, F cuando hay varios equipos con inverter/variadores, y B o A + RDC-CC en recarga de VE. Para coordinar el tablero.
AC detecta solo corriente alterna sinusoidal. A detecta AC y corriente continua pulsante, lo que lo hace más adecuado para viviendas con LED y electrodomésticos con electrónica. En instalaciones actuales suele preferirse A frente a AC (ver normativa local).
Cuando tienes cargas con variadores/inverter (aire acondicionado inverter, bomba de calor, algunos motores electrónicos) y aparecen disparos molestos con un tipo A. F mejora la inmunidad ante fugas de frecuencia compuesta y ayuda a reducir disparos. Si persisten, revisa selectividad.
Aquellas que pueden generar corriente continua alisada que “cega” a A/F. Caso típico: punto de recarga de vehículo eléctrico (según modo, fabricante y normativa local). En muchos casos se usa Tipo B o Tipo A con detección de CC (RDC-CC).
Las fugas sumadas de varios equipos con electrónica (LED, inverter) o neutros compartidos pueden dispararlo. Aísla el circuito, concentra electrónica bajo un RCD dedicado (A/F) y verifica conexiones. Guía paso a paso.
30 mA se usa en circuitos finales para protección complementaria de las personas. 100 mA (a menudo con retardo/“S”) puede ir aguas arriba para mejorar selectividad con los 30 mA. Detalles y ejemplos.
Superinmunizado (A-SI) mejora la inmunidad a perturbaciones y evita disparos molestos; no es lo mismo que Tipo F. El selectivo (S) introduce retardo temporal para favorecer la selectividad con los 30 mA aguas abajo. Más sobre selectividad.
Sigue la periodicidad del fabricante (prueba regular; ver normativa local). Si no actúa, no uses ese circuito hasta revisar/cambiar el RCD. Procedimiento y checklist.
Si el TEST falla, hay disparos erráticos sin causa aparente, o se observan daños/edad. Antes de reemplazar, verifica cableado y cargas. Señales y diagnóstico.
No. El diferencial protege frente a fugas a tierra; el magnetotérmico protege frente a sobrecarga y cortocircuito. Ambos son complementarios en el tablero. Diferencias explicadas.
