Tablero eléctrico domiciliario: rotulación y mantenimiento preventivo

Portada » Electricidad » Seguridad eléctrica domiciliaria» Cables y extensiones» Diagnóstico y averías eléctricas» Seguridad eléctrica para personas y hábitos» Tablero y protecciones eléctricas en cas» Zonas húmedas y exterior»

Componentes básicos del tablero

Antes de rotular y planificar el mantenimiento, reconoce las “piezas” del tablero. Esto te permitirá ubicar cada circuito, anotar correctamente y detectar señales de alerta (calor, olor, decoloración) a tiempo.

Gabinete, riel DIN y barras (PE/Neutro)

• Gabinete/tapa: protege a las personas y a los equipos. Debe cerrar bien y permitir rotulación visible por fuera (listado de circuitos).
• Riel DIN 35 mm: perfil metálico donde se montan los dispositivos (MCB, RCD, SPD, etc.).
• Barras de tierra (PE) y de neutro (N): regletas con bornes para ordenar los conductores de protección y neutros de cada circuito.
  Qué revisar: tapa en buen estado; riel firme; barras sin óxido ni bornes flojos; cables identificados y ordenados. (Ver normativa local.)
  Ampliar:
  • Partes del tablero (gabinete, riel y barras).
  • Riel DIN 35 mm (tipos y fijación).
  • Barras PE/Neutro (bloques y bornes).

Peines de conexión y distribución

• Peines/fusibles de distribución: reparten fase y, según el diseño, también neutro entre varios módulos sin “puentes” improvisados.
• Ventajas: orden, contacto fiable y mantenimiento más simple.
  Qué revisar: peines bien insertados, sin recortes defectuosos; calibre/compatibilidad con la serie del fabricante; tornillería a par según ficha.
  Ampliar:
  • Peines de conexión.

Dispositivos habituales: IGA, RCD, MCB y SPD

• IGA / interruptor general: secciona el tablero completo (corte total).
• RCD (diferencial/ID): protege contra fugas a tierra (personas).
• MCB (magnetotérmicos/PIA): protegen circuitos frente a sobrecarga y cortocircuito.
• SPD (sobretensiones): desvía picos transitorios (rayos/maniobras) y requiere protección de respaldo.
  Orden típico orientativo: IGA → SPD (con respaldo) → RCD(s) → MCBs. Confirma siempre con la ficha del fabricante y normativa local.
  Señales de atención: etiquetas ausentes o confusas; conductores destapados; bornes flojos; marcas de calor u olor a plástico; disparos repetidos.

Por qué rotular: seguridad, orden y tiempos de respuesta

Beneficios, reducción de errores, trazabilidad de intervenciones

Seguridad inmediata

• Localizas el circuito correcto en segundos ante una falla (evitas bajar “todo” el tablero).
• Previenes maniobras peligrosas: menos riesgo de trabajar en un circuito energizado por confusión.
• Facilitas el corte general y el aislamiento por zonas (iluminación vs enchufes, cocina, clima).

Orden y continuidad de servicio

• Aísla solo la falla y mantén el resto operativo (frigorífico, iluminación, router).
• Evita disparos en cascada por reinicios aleatorios; sabes qué circuito revisar primero.

Menos errores y retrabajos

• Nomenclatura coherente (p. ej., “C1-Luces”, “C2-Enchufes”, “C3-Cocina/Horno”, “C4-Clima/Aire”) reduce las pruebas ensayo-error.
• Menos falsos diagnósticos: no sustituyes interruptores sin necesidad ni mueves peines/barras por equivocación.

Trazabilidad y mantenimiento

• Registro claro de intervenciones: cada vez que agregas un circuito o cambias uno, actualizas el rótulo y el plano plastificado en la tapa.
• Historial útil para auditoría y servicio técnico: fecha, tarea realizada y responsable.
• Planificación de mantenimiento: el check de RCD/SPD y el reapriete anual son más rápidos cuando cada línea está identificada.

Buenas prácticas rápidas

• Legibilidad: tipografía clara, tamaño homogéneo, sin abreviaturas confusas.
• Ubicación doble: rótulo en el frente del MCB y listado/plano en la tapa (ideal con QR a versión digital).
• Consistencia: mismo prefijo para el tipo de carga (C = circuitos) y misma estructura en todos los tableros de la vivienda.
• Fecha de última actualización visible en el listado (ayuda a saber si falta pasar mantenimiento).

Resultado esperado: menos tiempo de respuesta, menos errores y mantenimiento más predecible. La rotulación profesional es un “multiplicador” de seguridad y orden a costo muy bajo.

Sistema de nomenclatura recomendado (hogar)

Estructura clara: “C1-Luces”, “C2-Enchufes”, “C3-Cocina/Horno”, “C4-Clima/Aire”, etc.

Usa un prefijo fijo y un número correlativo. Propongo “C#–Nombre” para circuitos y “M#–Módulo” si necesitas identificar módulos especiales (RCD, SPD, IGA).
Ejemplos sugeridos (ajusta a tu casa):

• C1–Luces (iluminación general)
• C2–Enchufes generales
• C3–Cocina/Horno
• C4–Clima/Aire (AA, calefactor, bomba de calor)
• C5–Lavadora/Lavavajillas
• C6–Baño (enchufes con RCD)
• C7–Exterior/Jardín
• C8–Red/UPS (si existe)
• M1–RCD Zona Día / M2–RCD Zona Noche (si divides por zonas)
• M3–SPD Tipo 2 (si aplica)

Regla de oro: un circuito = una función clara. Evita “C2–Varios”.

Consejos: tipografía legible, coherencia, sin abreviaturas confusas

• Nombre corto + funcional: 12–22 caracteres aprox.
• Evita jerga: usa palabras que cualquier persona de casa entienda (“Luces”, “Enchufes cocina”).
• Consistencia: mismo formato en todo el tablero (guion, mayúsculas/minúsculas, orden).
• Color/soporte: etiquetas blancas o amarillas con texto negro; laminadas o de vinilo para resistir limpieza y roce.
• Actualización: cada cambio de circuitos → actualiza la tira frontal y el listado de la tapa (con fecha)

Plantilla rápida (para imprimir/pegar):

C1–Luces
C2–Enchufes generales
C3–Cocina/Horno
C4–Clima/Aire
C5–Lavadora/Lavavajillas
C6–Baño
C7–Exterior/Jardín
C8–Red/UPS
M1–RCD Zona Día
M2–RCD Zona Noche
M3–SPD Tipo 2
Última actualización: __ / __ / __

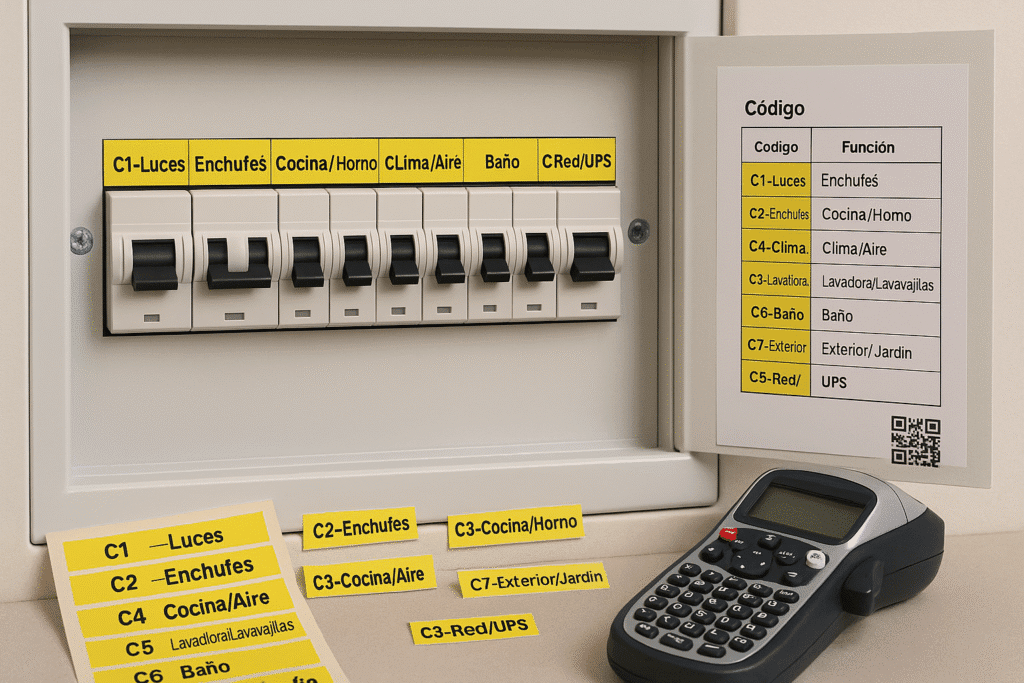

Dónde ubicar rótulos (frontal del MCB, tapa, plano plastificado)

• Frontal del MCB/PD: pegatina corta con el código y nombre (ej.: C3–Cocina/Horno).
• Tira/listado en la tapa interna: índice completo con códigos y zonas (“C1–Luces–Z. Día”, etc.).
• Plano plastificado (A5/A4): diagrama simple con ubicación de cada circuito y QR a una versión digital editable (planilla o nota).
• Redundancia útil: reitera el código sobre el conductor (funda o etiqueta pequeña), especialmente en circuitos críticos.

Objetivo: que cualquier persona identifique el circuito correcto en segundos, incluso sin mí.

Identificar y mapear los circuitos (método seguro)

Paso a paso con corte general, verificación y registro

Antes de empezar (preparación y seguridad)

• Herramientas: linterna, destornillador aislado, rotuladora/etiquetas, comprobador de enchufes o lámpara de prueba con enchufe, libreta/planilla, EPP básico (guantes dieléctricos ligeros y gafas).
• Regla 1: ver normativa local y evita manipular partes energizadas.
• Regla 2: si no te sientes seguro o hay dudas de cableado, detén y llama a un profesional.

1) Corte general y verificación de ausencia de tensión

• Baja el IGA (o el corte general de la vivienda).
• Comprueba ausencia de tensión en un enchufe conocido con tu comprobador.
• Abre la tapa del tablero solo para leer y rotular; no retires protecciones ni toques barras/peines.

2) Encendido de la vivienda (lo justo para probar)

• Sube el IGA y deja todos los MCB en OFF.
• Enciende algunas luces y conecta el comprobador en un par de enchufes (así sabrás cuándo recuperan tensión).

3) Método de dos personas (recomendado)

• Persona A en el tablero, Persona B en los ambientes.
• A sube un MCB a la vez; B confirma qué luces/enchufes se energizan.
• Anota: código temporal (p. ej., C?) + ambiente/zona + puntos (Luces salón, Enchufes cocina, etc.).
• Vuelve a OFF ese MCB y pasa al siguiente; así evitas confundir circuitos que comparten áreas.

4) Método en solitario (si no hay ayuda)

• Sube un solo MCB y recorre la casa con la linterna y el comprobador de enchufes.
• Marca con post-it o cinta de pintor los puntos activos.
• Baja el MCB y pasa al siguiente. No dejes varios MCB arriba a la vez hasta terminar el mapeo.

5) Verificación por tipo de carga

• Iluminación: interruptores de pared → anota luminarias que responden.
• Enchufes: usa el comprobador o una lámpara de enchufe.
• Cargas fijas (horno, AA, bomba): localiza su MCB específico; suele tener sección/cable mayor y rótulo del fabricante en el equipo.

6) Registro claro y coherente

• Para cada MCB anota: CÓDIGO provisional, zona, tipo (Luces/Enchufes/Equipo), observaciones (p. ej., “incluye balcón”).
• Si un MCB alimenta zonas mezcladas (ej., enchufes de cocina y comedor), anótalo y planifica separar en el futuro.

7) Doble chequeo con RCD

• Identifica qué RCD gobierna cada grupo de MCB (sube/baja el RCD y observa qué MCB quedan sin tensión).
• Anota relación RCD ↔ MCB (útil para diagnósticos y futuras ampliaciones).

8) Normaliza y asigna nomenclatura definitiva

• Cambia el código provisional por el definitivo con el sistema propuesto (C1–Luces, C2–Enchufes, C3–Cocina/Horno, C4–Clima/Aire, …).
• Evita “Varios”: si un circuito alimenta demasiadas cosas, especifícalas o planifica reorganización.

9) Rotulación física

• Coloca etiqueta breve en el frontal del MCB (ej.: C3–Cocina/Horno).
• Actualiza la tira/listado en la tapa interna con todos los códigos y zonas.
• Añade fecha de actualización y un QR a la versión digital de tu planilla.

10) Validación final

• Con todo energizado, recorre de nuevo: acciona cada MCB y verifica que sólo apaga lo documentado.
• Prueba el RCD con el botón TEST (reanuda si funciona). Si no dispara/retiene, no uses el circuito hasta revisar (profesional).
• Observa indicador del SPD (si existe): anota “OK” / “Sustituir”.

11) Evidencias

• Toma fotos del tablero y del listado en la tapa. Guarda la planilla (PDF/impreso) con tu historial.

Errores a evitar

• Subir varios MCB a la vez durante el mapeo inicial.
• Usar abreviaturas que nadie entiende (“Aux.”, “Gen.”).
• Rotular solo la tapa y olvidar el frente de cada MCB.
• Manipular barras/peines o reapretar sin valores del fabricante (deja esto al profesional).

Ampliar (guía paso a paso): Identificar y rotular circuitos del tablero método simple para tu hogar.

Dónde colocar el esquema del tablero y cómo mantenerlo actualizado

Plano plastificado en la puerta (y copia de respaldo)

• Ubicación principal: en la cara interna de la tapa del tablero, dentro de una funda plástica (A5/A4) con cierre o cinta doble faz.
• Copia de respaldo: una segunda copia en carpeta de la vivienda (junto a garantías) o pegada cerca del corte general.
• Resistencia y legibilidad: imprime en alto contraste (blanco/negro), tipografía ≥ 11–12 pt, y lamina o usa papel couché.
• Código QR: añade un QR que lleve a la versión digital editable (Drive/Docs/Sheet).

Contenido mínimo del esquema

• Identificación clara: “Tablero Principal – Dpto 502 – Actualizado: 2025-11-28”.
• Listado ordenado de circuitos: códigos y nombre (p. ej., C1–Luces, C2–Enchufes, C3–Cocina/Horno…).
• Mapa rápido: dibujo esquemático del frente del tablero con filas/columnas, ubicando IGA / RCD / SPD / MCB.
• Datos críticos: tensión, poder de corte (kA) de la serie instalada (si lo conoces), y contacto del responsable.
• Señales y colores (opcional):
  • Azul = luces, naranja = enchufes, rojo = equipos fijos, verde = tierra/seguridad.
  • Iconos pequeños (💡, 🔌, ♨️, ❄️) ayudan a identificar rápido.

Ejemplo de esquema simple (para imprimir)

TABLERO PRINCIPAL – ACTUALIZADO: 2025-11-28
-------------------------------------------
IGA → SPD → RCD Zona Día → C1-Luces | C2-Enchufes | C3-Cocina/Horno
      RCD Zona Noche → C4-Clima/Aire | C5-Lavadora/Lavavajillas | C6-Baño

Leyenda:
C1-Luces (Sala/Comedor)    C4-Clima/Aire (Dorm. Ppal)
C2-Enchufes (General)      C5-Lavadora/Lavavajillas
C3-Cocina/Horno            C6-Baño (enchufes con RCD)

Contacto responsable: __________________  Tel: ________________

Cómo mantenerlo actualizado (control de versiones)

• Cuándo actualizar: cada alta/baja de circuito, cambio de RCD/SPD/MCB, reubicación en el riel o modificación de cableado.
• Versión y fecha: añade versión (v1.3) y fecha en el encabezado.
• Bitácora breve: al pie, un log de cambios de 1–2 líneas (ej.: 2025-05-14: C3 separa horno de enchufes; nuevo C9–Horno).
• Revisión periódica: marca en calendario revisión anual del esquema (o semestral si hay obras/uso intensivo).
• Sin tachaduras: evita correcciones a mano en la copia plastificada; reimprime cuando cambie algo.

Buenas prácticas de edición (archivo digital)

• Plantilla base: hoja con 3 pestañas: Listado, Mapa, Bitácora.
• Formato consistente: mismo prefijo (C/M), nombres claros, una línea por circuito.
• Acceso: comparte el archivo con quien da mantenimiento; evita que se pierdan versiones.

Resultado: cualquier persona puede encontrar el circuito correcto en segundos, y tú mantienes un historial claro que facilita el mantenimiento y reduce errores.

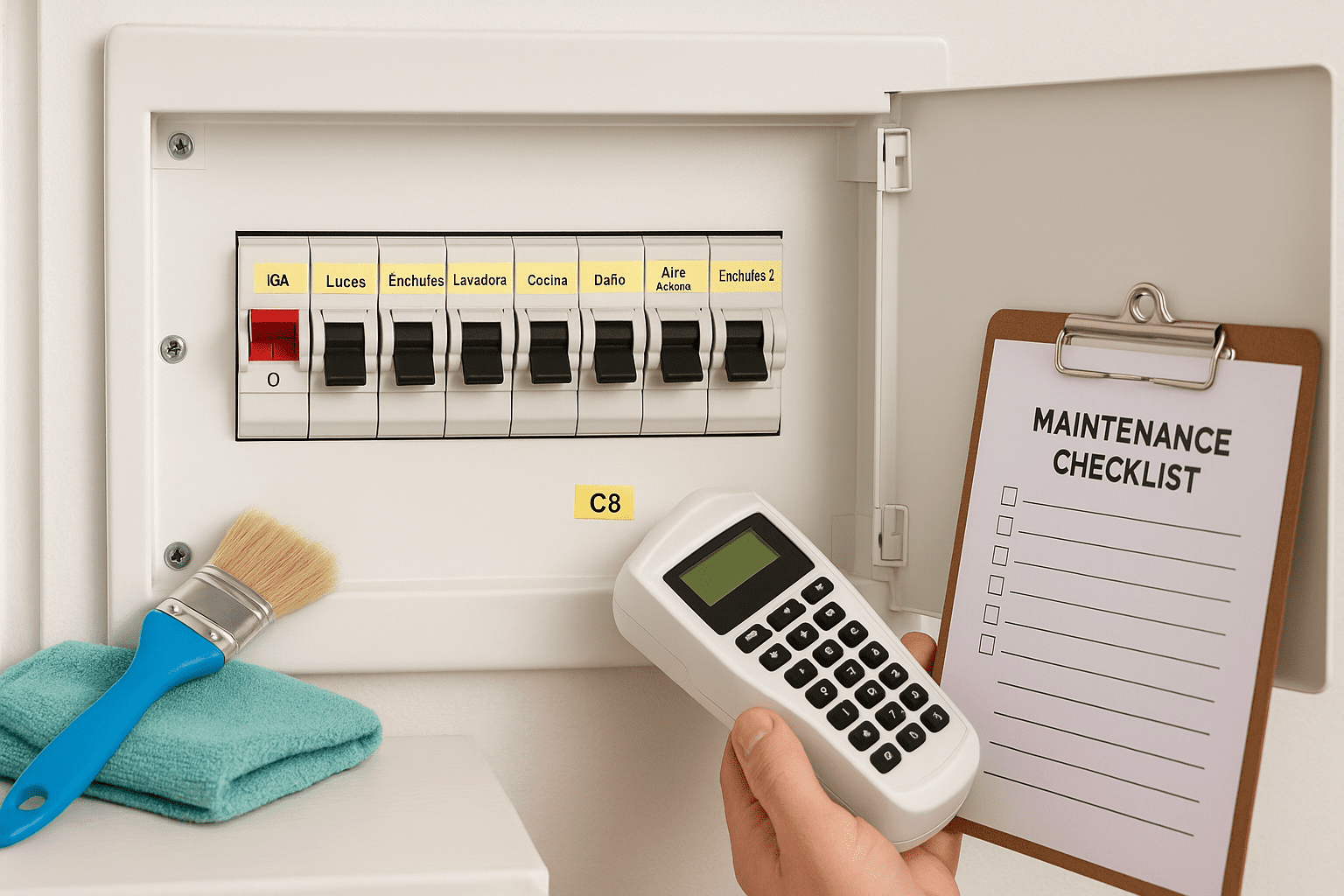

Mantenimiento preventivo: periodicidades según uso

Referencia general para hogares. Adapta según ambiente, carga y normativa local. Si hay dudas o señales de riesgo, adelanta las tareas y/o llama a un profesional.

Matriz rápida de periodicidad

• Hogar estándar (poco polvo/uso normal):
  • Pruebas funcionales: mensual/trimestral
  • Revisión visual: trimestral
  • Limpieza básica: semestral
  • Revisión completa: anual
• Hogar exigente (polvo, humedad, taller, mascotas, obras):
  • Pruebas funcionales: mensual
  • Revisión visual: mensual/bimestral
  • Limpieza básica: trimestral
  • Revisión completa: cada 6–12 meses

Revisión visual (trimestral/semestral)

Qué observar (con energía cortada si vas a abrir la tapa interna):

• Rotulación y plano: legibles, actualizados, sin tachaduras.
• Gabinete y tapa: bisagras y cierres firmes; sin deformaciones.
• Señales de calor: decoloración, olor a plástico, marcas en tapas o aislantes.
• Bornes/peines/barras: sin “puentes” improvisados, sin tornillos flojos ni óxido.
• Cables: orden, sin vainas cortadas, sin tirantez excesiva.
• Indicadores: SPD en estado “OK” (según fabricante).
  Acción: documenta hallazgos; si detectas calor, decoloración u olor, no re-energices y llama a un técnico.

Limpieza básica (semestral)

Siempre sin energía y sin manipular conexiones:

• Herramientas: brocha antiestática, paño seco, aspirador con boquilla plástica.
• Qué hacer: retirar polvo con movimientos suaves; ventilar la zona; revisar que no haya insectos o humedad.
• Qué evitar: aire a presión directo sobre bornes, líquidos, disolventes, cepillos metálicos.
• Cierre: coloca bien la tapa, verifica que no pellizque cables; re-energiza y comprueba funcionamiento general.

Pruebas funcionales (mensual/trimestral)

Enfoque para usuario doméstico:

• RCD (diferencial): pulsa TEST y verifica disparo; rearma. Si no dispara o no rearma, no uses los circuitos protegidos y solicita revisión.
• MCB: no tienen “botón de prueba”; observa disparos repetidos y correlación con cargas (podría indicar sobrecarga o inrush inadecuado → revisar curva B/C/D).
• SPD: inspecciona el indicador (verde/rojo, según modelo). Si indica fin de vida, programa reemplazo.
• Etiquetas: confirma que cada MCB corresponde al circuito rotulado (test rápido de encendido/apagado en horario seguro).

Revisión completa (anual)

Trabajo idealmente hecho por profesional:

• Inspección interna detallada: estado de bornes, peines, barras PE/N, aislantes.
• Reapriete: solo con par de apriete según ficha del fabricante (no improvisar).
• Mediciones (según normativa local): continuidad de PE, pruebas de RCD, impedancia de bucle, resistencia de aislamiento, si procede.
• Coordinación: comprobar que la selectividad y el poder de corte (kA) siguen acordes a la instalación actual (nuevos equipos, ampliaciones).
• Documentación: actualizar listado/diagrama, registrar fecha, tareas y responsable; guardar fotos antes/después.

Cuándo adelantar el mantenimiento

• Tras obras o incorporación de cargas potentes (AA, horno adicional, taller).
• Si aparecen olores, zumbidos, calor local en tapa, disparos frecuentes o humedad/polvo inusual.
• Si cambiaste la distribución de circuitos o añadiste MCB/RCD/SPD.

Procedimientos seguros previos

Corte general y verificación de ausencia de tensión (ver normativa local)

1. Identifica el corte general/IGA del tablero o de la vivienda.
2. Baja el corte general y coloca un aviso visible: “No energizar – mantenimiento”.
3. Comprueba ausencia de tensión en un punto conocido (enchufe o borne accesible) con un comprobador adecuado o lámpara de prueba.
4. Confirma selectivamente: si vas a abrir la tapa interna, verifica también que los RCD/MCB estén en OFF.
5. Evita contacto con barras, peines o bornes; no retires protecciones. Si detectas cables sueltos o señales de daño, detén y llama a un profesional.

Guía relacionada (corte general): donde esta el corte general de luz y como usarlo con seguridad.

No hacerlo:

• Trabajar con tensión o “sólo apagando” el MCB de un circuito.
• Usar herramientas metálicas sin aislación o tocar bornes expuestos.
• Asumir que “si una luz se apaga, todo está sin tensión”. Siempre verifica.

EPP y entorno de trabajo

• EPP mínimo doméstico: guantes dieléctricos ligeros, gafas de seguridad, calzado cerrado con suela aislante.
• Iluminación y postura: buena luz auxiliar, banco estable, nada de posturas forzadas.
• Orden del área: retira líquidos, objetos metálicos sueltos y polvo acumulado en la zona de trabajo.
• Herramientas adecuadas: destornilladores aislados, brocha antiestática, aspirador con boquilla plástica (si vas a limpiar).
• Control del re-encendido: si varias personas viven en casa, avisa y, de ser posible, bloquea la tapa o etiqueta el general para evitar re-energización accidental.

Objetivo: crear un entorno controlado y sin tensión antes de inspeccionar, limpiar o rotular el tablero. Si algo te supera, detente y contacta a un profesional (ver normativa local).

Limpieza del tablero (sin energía)

Regla base: tablero desenergizado, sin manipular conexiones. Si encuentras daño, detén y llama a un profesional (ver normativa local).

Materiales recomendados

• Brocha antiestática o pincel de cerdas suaves.
• Aspirador con boquilla plástica y potencia moderada.
• Paño de microfibra seco (y otro apenas húmedo solo para el exterior del gabinete).
• Linterna, guantes dieléctricos ligeros y gafas.

Paso a paso

1. Asegura el corte: baja el IGA/corte general, etiqueta “No energizar” y verifica ausencia de tensión en un punto conocido.
2. Abre la tapa con cuidado. No retires cubiertas internas si exponen bornes/peines.
3. Retira polvo interior (en seco): con brocha antiestática, barre de arriba hacia abajo; aspira sin tocar bornes, barras o peines.
4. Ventilaciones y esquinas: limpia rejillas y zonas de acumulación. Si hay insectos u hojuelas de plástico, aspira con boquilla plástica.
5. Exterior del gabinete: pasa paño apenas húmedo (agua y gota de jabón neutro). Nunca rociar líquidos hacia el interior.
6. Revisa indicadores: mira el SPD (testigo) y el estado general de etiquetas, sin manipular conexiones.
7. Cierre: comprueba que la tapa no pellizque cables y que los cierres/bisagras queden firmes. Re-energiza y hace un chequeo visual final.

Qué NO hacer

• No usar aire comprimido directo (empuja polvo dentro de bornes).
• No emplear cepillos metálicos, disolventes, sprays o abundante humedad.
• No mover cables, peines o bornes “para limpiar mejor”.
• No dejar fibras o papeles sueltos dentro del gabinete.

Señales de alerta durante la limpieza

• Olor a plástico, decoloración, marcas oscuras o polvo carbonizado.
• Óxido en barras/borne, o tornillos aparentemente flojos.
• Indicador del SPD en estado de “fin de vida”.
  → En cualquiera de estos casos, no re-energices hasta una revisión profesional.

Reapriete y revisiones de conexiones

Advertencia: trabajar sobre bornes implica riesgo. Si no tienes formación y herramienta dinamométrica, no reaprietes; limita tu acción a la inspección visual con el tablero desenergizado y encarga el trabajo a un profesional (ver normativa local).

Qué puede hacer el usuario vs. cuándo llamar a un profesional

Usuario (sin herramientas de par):

• Solo inspección visual con el tablero sin tensión: busca decoloración, hollín, aislantes deformados o aislamientos mordidos.
• Verifica que no haya cables sueltos a simple vista y que los peines/tapas estén bien asentados.
• Si observas marcas de calor, olor a plástico o tornillería oxidada, no re-energices y llama a un técnico.

Profesional (con torquímetro/equipo):

• Reapriete con par de apriete según ficha del fabricante/serie (MCB/RCD/SPD, barras PE/N, borneras).
• Revisión de peines: asentamiento, alineación, dientes íntegros, tapas terminales colocadas.
• Conductores: recorte de puntas ennegrecidas, re-terminado correcto (longitud de pelado según ficha; uso de ferrules si corresponde).
• Sustitución de bornes/terminales dañados y de dispositivos con signos de calor o aflojamiento recurrente.
• Mediciones de control si procede: continuidad PE, impedancia de bucle, pruebas RCD.

Par de apriete: consultar ficha del fabricante (no improvisar)

• Cada serie y calibre tiene un par específico (Nm). No uses “a sentimiento”: el sobreapriete puede dañar el borne y el subapriete provoca calentamiento.
• Herramientas: destornillador dinamométrico o llave de par calibrada.
• Procedimiento típico del profesional:
  1. Desenergiza y verifica ausencia de tensión.
  2. Afloja/retira el conductor si está dañado; re-termina si es necesario.
  3. Aprieta al par indicado y marca con pintura testigo (opcional).
  4. Registra par aplicado, dispositivo y fecha en el historial.

Señales de calentamiento (decoloración, olor, marcas)

• Tapa o aislantes amarillentos/negros, hollín en la zona del borne, olor a plástico.
• Bornes “flojos” tras pocos meses, ruido/zumbido con carga, MCB que calienta en reposo.
• Acción inmediata: mantén el tablero desenergizado y solicita revisión profesional; probablemente habrá que re-terminar o sustituir el equipo afectado.

Errores comunes a evitar

• Reapretar con tensión.
• Usar destornilladores no aislados o sin par.
• Sobreapretar (rosca/borne fatigado) o mezclar conductores de diferente material sin accesorios adecuados.
• Tirar del cable como “prueba” de firmeza (puede aflojar o dañar el conductor).

Registro y trazabilidad

• Anota en tu planilla: circuito, dispositivo, acción (reapriete, re-terminado, sustitución), par aplicado (si lo conoces), fecha y responsable.
• Adjunta fotos antes/después si hubo daños de calor o cambios de piezas.
• Actualiza la rotulación si se reubicó algún circuito o se sustituyeron dispositivos.

Pruebas de protecciones: RCD, MCB y SPD

Haz estas comprobaciones en horario seguro y con alguien más en casa si es posible. Ver normativa local.

Botón TEST del diferencial (RCD/ID)

Objetivo: comprobar que el RCD detecta fugas y desconecta.
Periodicidad sugerida: mensual/trimestral en hogares; mensual en ambientes exigentes.

Paso a paso

1. Avisa en casa que harás una prueba (se cortará la luz de esa zona).
2. En el tablero, identifica el RCD (botón TEST suele decir “T” o “Test”).
3. Pulsa TEST: debe disparar (bajarse la palanca).
4. Rearma el RCD y verifica que vuelve la energía.
5. Si no dispara o no rearma, no uses los circuitos protegidos por ese RCD y solicita revisión profesional.

Notas útiles

• Si tienes varios RCD, prueba uno por vez y apunta el resultado en tu planilla.
• Si un RCD dispara con frecuencia sin usar TEST, podría haber fugas reales o un equipo defectuoso; aísla circuitos y busca patrón (baño, cocina, exteriores).

Ampliar sobre coordinación RCD–MCB–SPD.

Revisión básica del SPD (protector de sobretensión)

Objetivo: confirmar que el SPD no está en fin de vida.

Paso a paso (visual)

1. Localiza el indicador del SPD (ventana/colores o bandera).
2. Verde (u OK): operativo. Rojo (u indicador “End of life”): sustituir el cartucho/módulo según fabricante.
3. Revisa la protección de respaldo (MCB o fusible asociado al SPD) y su valor (coincidente con ficha del SPD).
4. Registra el estado en tu planilla (OK / Sustituir, fecha).

Ampliar: cómo saber si el SPD sigue funcionando.

MCB (magnetotérmicos): qué observar

No tienen botón de prueba. Las verificaciones son operativas:

Señales a monitorear

• Disparos repetidos al conectar ciertos equipos → puede ser sobrecarga o inrush alto (arranque).
• Calentamiento local, olor a plástico, decoloración en tapas → indica mala conexión o borne flojo (revisión profesional).
• Golpes de tensión (post-tormenta) con disparos generalizados → revisar SPD y distribución de cargas.

Cómo discriminar disparos molestos por inrush

• Si el MCB salta solo al encender motores/transformadores/varias luminarias LED: evalúa si la curva es adecuada.
• Revisa la guía de curvas B, C y D para elegir una curva que reduzca disparos por arranque sin perder protección, y confirma selectividad con la cabecera y kA del punto.

Ampliar: curvas B, C y D (cuándo usar cada una).

Consejo final de la sección

• Documenta cada prueba: fecha, resultado (OK/Falla), acción (rearme, sustitución prevista) en tu planilla de mantenimiento.
• Si algo no funciona (RCD que no dispara, SPD en rojo, MCB con calor/olor), desenergiza la zona afectada y llama a un profesional.

Señales de alerta y diagnóstico rápido

Actúa con prudencia. Si hay olor a quemado, humo, chisporroteo o calor evidente, desenergiza y no rearmes: llama a un profesional. (Ver normativa local).

Señales que no debes ignorar

• Olor a plástico/quemado, decoloración o manchas oscuras en tapas o alrededor de bornes.
• Calor localizado al tacto en un MCB/RCD (más caliente que los demás en reposo).
• Zumbidos/chirridos persistentes desde el tablero.
• Disparos repetidos (RCD/MCB) sin causa clara.
• Indicador del SPD en rojo (o “fin de vida”).
• Humedad/condensación, óxido en barras o tornillería, presencia de insectos/polvo carbonizado.
• Rotulación confusa o desactualizada (difícil aislar el circuito correcto).

Diagnóstico en 60 segundos (seguro y sin abrir bornes)

1. Mira y huele: ¿hay olor, decoloración o humo? → Baja el general y no re-energices.
2. Toca la tapa (externa): ¿un módulo está anormalmente caliente? → Corte general y profesional.
3. Revisa testigos:
   • SPD rojo → programa reemplazo del cartucho/módulo.
   • RCD con TEST que no dispara → fuera de servicio hasta revisión.
4. Identifica el circuito: gracias a la rotulación, aísla el MCB implicado y mantén operativos los demás.

Árbol rápido por síntoma

A) Disparo del RCD (diferencial)

• Cuándo ocurre: al encender algún equipo, en días húmedos o sin patrón.
• Paso 1: baja todos los MCB bajo ese RCD y rearma el RCD.
• Paso 2: sube uno a uno los MCB hasta que vuelva a disparar → tendrás circuito sospechoso.
• Paso 3: desconecta cargas de ese circuito (electrodomésticos, exteriores) y prueba.
• Si persiste sin cargas → posible fuga en cableado/equipo fijo → técnico.

B) Disparo de un MCB (magnetotérmico)

• Instantáneo al encender → sospecha de cortocircuito o inrush muy alto:
  • Revisa si añadiste equipos con pico de arranque; si es así, confirma curva B/C/D más adelante.
  • Si no hay equipos nuevos, no rearmes reiteradamente → técnico.
• Tras unos minutos de uso → probable sobrecarga: redistribuye cargas (horno/AA en circuitos dedicados) y revisa rotulación; si sigue, revisión profesional.

C) Calor, olor, decoloración

• Acción inmediata: corte general, no uses el circuito; requiere revisión (posible borne flojo o daño interno).

D) Zumbidos/chirridos

• Pueden indicar mala conexión o sobrecarga. Si persisten tras bajar consumo → técnico.

E) Indicador del SPD en rojo

• El SPD ha llegado a fin de vida: agenda reemplazo; verifica su protección de respaldo (MCB/fusible) y el valor recomendado por el fabricante.

F) Humedad/óxido/polvo

• Corte general, ventila y limpia en seco (ver sección 8). Si hay óxido en barras o bornes → técnico.

Qué no hacer

• No rearmar más de dos veces seguidas “a prueba y error”.
• No abrir ni manipular bornes/peines sin formación ni herramienta de par.
• No usar líquidos ni aire a presión dentro del tablero.
• No asumir que un disparo “es normal” si se repite: documenta y corrige.

Acción y registro

• Anota en tu planilla: fecha, síntoma, circuito, acción tomada (aislar, llamar técnico, cambiar SPD), y resultado.
• Adjunta fotos si hubo marcas de calor o cambios de piezas.
• Si el problema se repite, planifica revisión completa (ver sección 6 y 10).

Registro y documentación del mantenimiento

Objetivo: dejar evidencia clara de qué, cuándo, quién y resultado. Así detectas patrones (disparos, calor, SPD agotado) y planificas mejoras.

Qué registrar siempre

• Fecha y hora de la intervención.
• Acción realizada: inspección visual, limpieza, prueba RCD, revisión SPD, reapriete (por profesional), sustitución.
• Circuitos/dispositivos afectados: códigos (C1, C2…) y módulos (IGA, RCD, SPD, MCB).
• Hallazgos: OK / incidencia (calor, olor, decoloración, disparos).
• Medidas tomadas: aislar circuito, programar reemplazo SPD, solicitar técnico, cambiar rótulos.
• Responsable: tú / técnico (nombre/empresa).
• Próxima revisión sugerida.

Evidencias útiles

• Fotos antes/después (tapa, frente de MCB, detalle del módulo afectado).
• Copia del plano/listado actualizado en la tapa (con fecha y versión).
• Tickets/cotizaciones si hubo cambio de piezas.

Plantilla rápida (texto/planilla)

Copia-pega en tu app de notas/hoja de cálculo:

REGISTRO DE MANTENIMIENTO – TABLERO
Fecha: ____  Hora: ____
Acción: [Inspección visual | Limpieza | Prueba RCD | Revisión SPD | Reapriete (prof.) | Sustitución | Otra: ____]
Elementos: [Códigos C#… / IGA / RCD / SPD / MCB]
Hallazgos: [OK | Calor | Olor | Decoloración | Disparos | Otro: ____]
Medidas: [Aislar circuito | Reemplazo SPD | Llamar técnico | Actualizar rótulos | Otra: ____]
Responsable: [Nombre]
Próxima revisión: __/__/____
Adjuntos (fotos/enlaces): __________________
Versión del esquema en tapa: v___ (actualizado: __/__/____)

Control de versiones (tu “historial médico” del tablero)

• Encabezado del plano/listado: “Actualizado: AAAA-MM-DD – vX.Y”.
• Bitácora al final del documento (3–5 líneas máximas por evento):
  • 2025-05-14 — v1.3: C3 separa horno de enchufes; nuevo C9–Horno.
  • 2025-10-02 — v1.4: SPD cartucho nuevo; prueba RCD OK.

Cómo nombrar archivos y organizar

• Carpeta: /Vivienda/Tablero/
• Plano/listado: Tablero_Principal_Listado_v1.4.pdf
• Registro: Registro_Mantenimiento_Tablero_(AAAA).xlsx
• Fotos: 2025-11-28_C3_decoloracion_antes.jpg / …_despues.jpg

Señales de que tu registro está funcionando

• Encuentras rápido el circuito correcto en emergencias.
• Puedes demostrar cuándo probaste el RCD o cambiaste el SPD.
• Identificas patrones (p. ej., disparos de C4 en días húmedos) y actúas preventivamente.

Errores comunes a evitar

Limpiar o manipular con tensión

• Error: abrir la tapa interna o tocar bornes con el tablero energizado.
• Riesgo: choque eléctrico, arco.
• Cómo evitarlo: corte general, verificación de ausencia de tensión y EPP (ver §7).

Usar líquidos o aire a presión dentro del tablero

• Error: rociar limpiadores, soplar con compresor.
• Riesgo: humedad en bornes, empuje de polvo hacia contactos.
• Alternativa: limpieza en seco con brocha antiestática y aspirador con boquilla plástica (ver §8).

Reapretar “a sentimiento”

• Error: apretar tornillos sin par especificado.
• Riesgo: borne dañado (sobreapriete) o calentamiento (subapriete).
• Alternativa: dejar el reapriete a profesional con torquímetro (ver §9).

Mover peines, barras o cables “para ordenar”

• Error: reubicar peines/barras o reconectar conductores sin plan.
• Riesgo: contacto deficiente, inversión de polos, fallas futuras.
• Alternativa: solo inspección visual; reconfiguraciones, profesional.

Cambiar protecciones sin criterio

• Error: sustituir un MCB por otro de curva/kA distintos “porque había stock”.
• Riesgo: pérdida de selectividad, poder de corte insuficiente.
• Alternativa: mantener misma serie/norma, kA ≥ Icc y curva acorde a la carga (ver §§10 y guía de curvas).

Usar curva D “por si acaso”

• Error: “endurecer” la curva para evitar disparos molestos.
• Riesgo: despeje más lento ante fallas reales.
• Alternativa: diagnosticar inrush y selectividad; solo D si corresponde (ver guía de curvas).

Rotulación pobre o desactualizada

• Error: abreviaturas crípticas o listado viejo.
• Riesgo: cortar el circuito equivocado en emergencias.
• Alternativa: sistema C#–Nombre, plano plastificado y fecha (ver §§2–5).

Sobrecargar un RCD con demasiados circuitos “críticos”

• Error: colgar cocina, AA y enchufes generales del mismo RCD.
• Riesgo: cortes amplios ante fallas puntuales.
• Alternativa: repartir por zonas/uso y documentar (ver §10).

Dejar huecos o tapas faltantes

• Error: módulos sin cegadores o tapas rotas.
• Riesgo: ingreso de polvo, objetos, contacto accidental.
• Alternativa: colocar tapones/cegadores y sustituir tapas dañadas.

Ignorar señales de deterioro

• Error: rearmar repetidamente ante olor, calor o zumbido.
• Riesgo: daño progresivo, incendio.
• Alternativa: desenergizar y solicitar revisión (ver §11).
• Preguntas frecuentes rápidas

Preguntas frecuentes rápidas

También te puede interesar

• Identificar y rotular circuitos del tablero: método simple para tu hogar.
• RCD, MCB y SPD: cómo coordinar protecciones en tu tablero hogareño.
• Selectividad entre magnetotérmicos: cómo evitar disparos en cascada.
• Diferencial vs magnetotérmico: qué protege cada uno.
• Dónde está el corte general de luz y cómo usarlo con seguridad.
