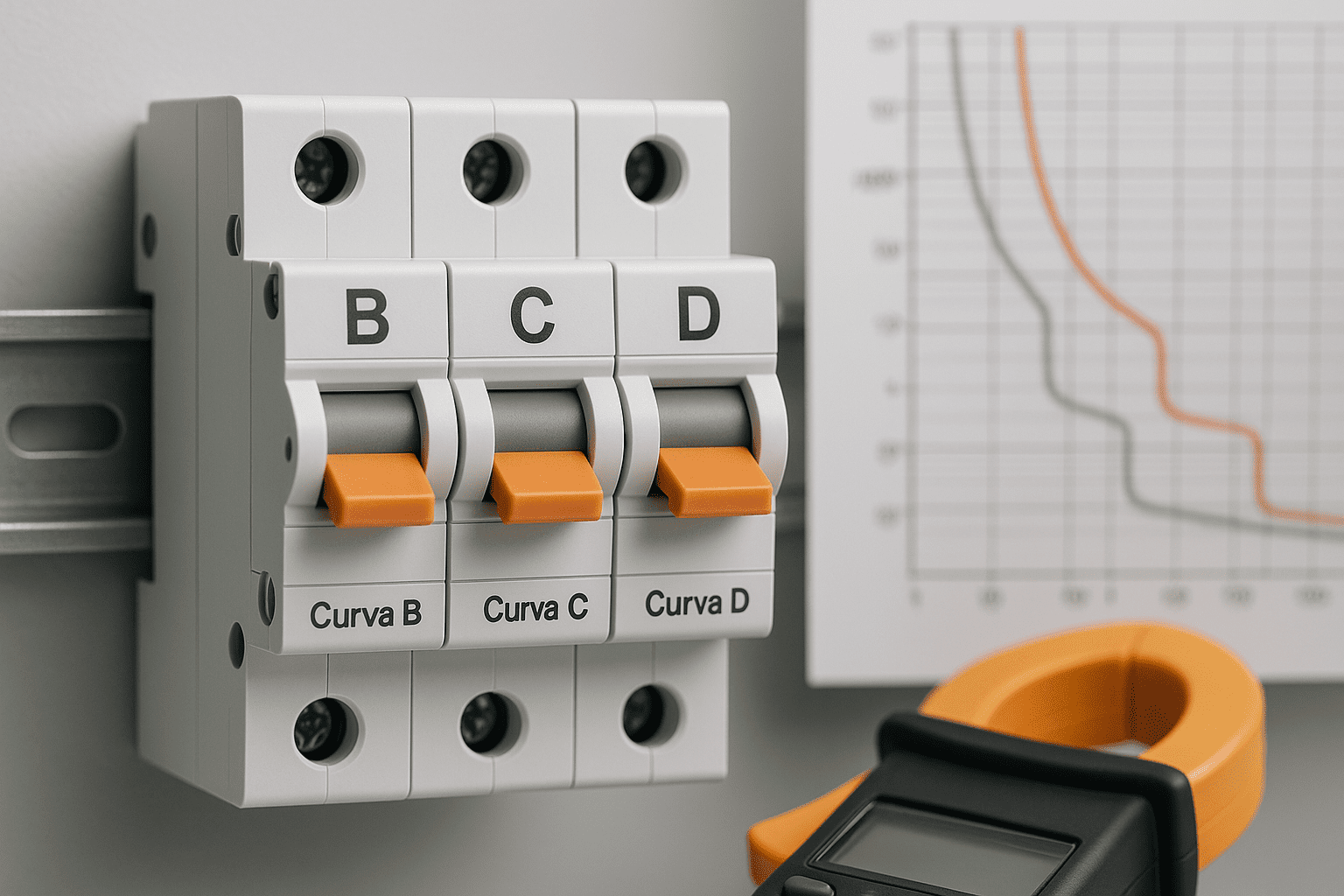

Curvas B, C y D en magnetotérmicos: qué significan y cuándo usar

Portada » Electricidad » Seguridad eléctrica domiciliaria» Cables y extensiones» Diagnóstico y averías eléctricas» Seguridad eléctrica para personas y hábitos» Tablero y protecciones eléctricas en cas» Zonas húmedas y exterior»

Qué es la curva tiempo–corriente en un MCB

Lectura del gráfico (tiempo vs múltiples de In)

Un MCB (interruptor magnetotérmico) se caracteriza por una curva tiempo–corriente que indica cuánto tarda en disparar ante distintos niveles de corriente.

• Eje horizontal (I/ In): muestra la corriente que circula expresada como múltiplo de la corriente nominal (In). Por ejemplo, en un MCB C16, In = 16 A; un punto en 5·In equivale a 80 A.
• Eje vertical (t): el tiempo de disparo (segundos o milisegundos).
• Banda superior e inferior: la curva no es una línea única, sino una zona que refleja tolerancias de fabricación y condiciones (temperatura, montaje, etc.).
• Zonas de actuación:
  • Térmica (tiempos más largos): actúa frente a sobrecargas moderadas y sostenidas.
  • Magnética (tiempos muy breves): actúa frente a picos altos de corriente (arranques o cortocircuitos).
• Familias de curvas (B, C, D): definen sensibilidad en la parte instantánea (magnética). A igualdad de In, B dispara antes (más sensible a picos) y D admite picos mayores antes de disparar.

Ejemplo orientativo:

si enciendes un equipo y el circuito alcanza 5·In en un MCB C16, el punto cae en la zona magnética y el disparo será casi instantáneo (del orden de milisegundos a decenas de milisegundos, según fabricante/serie).

Conceptos clave

• In: corriente nominal del MCB (la que puede conducir de forma continua sin disparar).
• Sobrecarga: corriente por encima de In durante un tiempo; dispara por efecto térmico.
• Pico/arranque: corriente alta de corta duración; dispara por efecto magnético si supera el umbral de la curva.
• Icc (nivel de cortocircuito) y poder de corte (kA): determinan si el MCB puede interrumpir con seguridad una falla en tu instalación (veremos coordinación más adelante).

Para qué sirve al seleccionar

La curva tiempo–corriente permite:

1. Comprobar selectividad básica entre protecciones (cabecera vs derivaciones): la curva aguas abajo debería disparar antes para aislar la falla.
2. Elegir la familia (B, C, D) según el comportamiento de la carga (picos de arranque) evitando disparos molestos sin perder protección.
3. Verificar tiempos de despeje ante sobrecarga y cortocircuito, comparando la zona de la curva con la realidad de tu circuito.
4. Contrastar condiciones reales (temperatura ambiente, agrupación de dispositivos, tipo de montaje), que pueden desplazar la curva efectiva.
5. Cruzar con la ficha del fabricante: los umbrales exactos y tolerancias dependen de norma y serie; nunca asumas valores genéricos sin confirmación.

Buenas prácticas

• Revisa siempre la ficha técnica del fabricante/serie concreta.
• Distingue el marco normativo (residencial/comercial vs industrial) y ver normativa local.
• No elijas “una curva más dura” (p. ej., D) “por si acaso”: puede dejar de proteger ante fallas reales del circuito.

Disparo térmico vs disparo magnético (y por qué importa)

Sobrecarga sostenida vs pico instantáneo

Disparo térmico (parte “termo”)

• Responde al calentamiento por sobrecarga cuando la corriente supera In durante un tiempo.
• Cuanto mayor es la sobrecorriente (1,2×… 2× In), menor es el tiempo hasta disparar.
• Protege principalmente los conductores y conexiones frente a calentamiento y daño por exceso de carga.
• Es intencionalmente retardado para permitir pequeñas puntas o transitorios cortos sin disparos molestos.

Disparo magnético (parte “magneto”)

• Actúa de forma casi instantánea ante picos muy altos de corriente (arranques fuertes o cortocircuitos).
• El umbral instantáneo depende de la curva del MCB: B es más sensible a picos, C intermedia, D admite picos más altos antes de disparar.
• Es la protección que limita la energía del cortocircuito, reduciendo daño sobre equipos y riesgo de arco.

Resumen rápido

Aspecto	Disparo térmico	Disparo magnético
Tipo de evento	Sobrecarga (exceso sostenido)	Pico muy alto (arranque fuerte / cortocircuito)
Tiempo de respuesta	Lento (segundos… minutos según exceso)	Muy rápido (ms)
Objetivo principal	Evitar calentamiento en conductores	Despejar fallas severas con rapidez
Ajuste por curva	No depende de B/C/D	Sí (B más sensible ↔ D menos)

Consecuencias de elegir mal la curva

• Curva “demasiado dura” (p. ej., D sin justificar):
  • Puede tolerar picos que no son mera inrush sino fallas reales, alargando el tiempo de despeje.
  • Riesgo de conductores sobrecalentados o de que dispare aguas arriba (pérdida de selectividad).
• Curva “demasiado sensible” (p. ej., B ante cargas con inrush):
  • Disparos molestos al conectar motores, compresores, transformadores o grupos de luminarias LED con drivers.
  • El usuario “aprende” a rearmar sin buscar la causa real, lo que enmascara problemas de dimensionamiento.
• Elegir solo por “lo que hay en stock” o “por si acaso”:
  • No garantiza protección adecuada ni continuidad de servicio.
  • Puede romper la selectividad con la protección de cabecera y generar disparos en cascada.

Buenas prácticas (para decidir entre B/C/D)

1. Identifica la carga y si tiene corriente de arranque apreciable (motores, compresores, transformadores, drivers LED).
2. Comprueba el circuito (longitud, sección, método de instalación) y el nivel de cortocircuito disponible.
3. Revisa la ficha del fabricante (serie concreta): los umbrales instantáneos y tolerancias varían entre líneas.
4. Busca selectividad con la protección de cabecera: la derivación debe disparar antes ante su propia falla.
5. Ver normativa local y coordina también con RCD/SPD si están presentes en el tablero.

Las curvas B, C y D: rangos típicos y usos comunes

Importante: los umbrales exactos dependen de la norma y la serie del fabricante. Toma lo siguiente como guía típica y confirma siempre en la ficha técnica del modelo que vas a usar (ver normativa local).

Curva B — sensibilidad alta a picos

• Umbral magnético típico: ~3–5 × In.
• Para qué cargas: receptores sin gran corriente de arranque (iluminación tradicional o electrónica sensible, equipos informáticos, circuitos de control), tramos largos donde interesa limitar picos.
• Ventajas: mayor sensibilidad ante fallas rápidas en derivaciones; buena protección de conductores.
• Riesgos: puede dar disparos molestos con drivers LED, motores pequeños o transformadores si el pico supera el umbral.
• Ejemplo (B16): el disparo instantáneo suele aparecer alrededor de 3–5 × 16 A ≈ 48–80 A (orientativo).

Curva C — uso “generalista” equilibrado

• Umbral magnético típico: ~5–10 × In (en algunas series, ~7–10 × In).
• Para qué cargas: circuitos generales (enchufes), cargas mixtas con inrush moderado (herramientas portátiles, pequeñas bombas, grupos de luminarias LED bien diseñadas).
• Ventajas: buen equilibrio entre evitar disparos molestos y mantener protección.
• Riesgos: con picos elevados (motores/transformadores “duros”) puede seguir disparando; quizá debas considerar D si todo lo demás cuadra.
• Ejemplo (C16): ~5–10 × 16 A ≈ 80–160 A (orientativo).

Y curva D — admite picos elevados

• Umbral magnético típico: ~10–20 × In (en algunas series, ~10–14 × In).
• Para qué cargas: motores, compresores, transformadores, soldadoras u otras con corriente de arranque alta.
• Ventajas: reduce disparos por arranque en cargas duras.
• Riesgos: si se usa sin justificar, puede alargar el despeje de fallas reales y romper la selectividad (dispara la cabecera). Revisa poder de corte (kA) y nivel de cortocircuito del punto de instalación.
• Ejemplo (D16): ~10–20 × 16 A ≈ 160–320 A (orientativo).

Cómo decidir entre B / C / D de un vistazo

1. Identifica la carga: ¿tiene inrush alto? (motores, compresores, transformadores, muchas luminarias LED con driver).
2. Prueba y mide cuando sea posible: si con B hay disparos molestos, evalúa C; si con C persisten por inrush alto, evalúa D.
3. Confirma selectividad y kA: antes de “endurecer” la curva, verifica selectividad con la cabecera y poder de corte apropiado al Icc del cuadro.
4. Ficha del fabricante: usa siempre la curva tiempo–corriente de la serie concreta; los límites cambian entre marcas y gamas.

Normas: IEC 60898 vs IEC 60947-2 (y otras curvas relacionadas)

Ámbitos de aplicación (residencial/comercial vs industrial)

• IEC 60898 (también indicada como EN 60898-1 en algunos equipos) se aplica a interruptores automáticos para instalaciones domésticas y similares. Es el marco típico de los MCB usados en viviendas y pequeños comercios.
• IEC 60947-2 rige interruptores automáticos de uso industrial. Abarca equipos con mayores capacidades de interrupción, más opciones de ajuste/calibración y coordinación con otros dispositivos industriales.
• En la carcasa del dispositivo suele figurar la norma aplicable (p. ej., “IEC 60898-1” o “IEC 60947-2”). Verificarla es clave porque tiempos, tolerancias y capacidades cambian según el estándar.
• Para cálculo/elección:
  1. Identifica la norma del dispositivo existente/objetivo.
  2. Revisa la curva tiempo–corriente del fabricante/serie correspondiente.
  3. No mezcles supuestos entre normas distintas al evaluar selectividad o poder de corte.
  4. Siempre ver normativa local.

Otras curvas (K, Z, MA) y su relación con B/C/D

• K: pensada para cargas con fuerte corriente de arranque (p. ej., motores/transformadores en entornos industriales). Permite picos más altos que una curva “general” sin disparos molestos, manteniendo despeje adecuado ante falla. Los umbrales exactos dependen del fabricante/serie.
• Z: muy sensible a corrientes de falla bajas (p. ej., circuitos electrónicos o donde se requiere alta sensibilidad magnética). Útil cuando la impedancia del circuito limita la corriente de cortocircuito y se necesita despeje rápido.
• MA (magnético solamente): sin protección térmica integrada; se usa con relé térmico externo para proteger motores u otras cargas donde el térmico se gestiona aparte.
• Estas curvas aparecen con mayor frecuencia en dispositivos bajo IEC 60947-2. Si trabajas en vivienda o pequeño comercio, lo habitual será B/C/D bajo IEC 60898; si el caso exige K/Z/MA, valida norma, coordinación y protecciones asociadas en la ficha técnica.

Cómo elegir la curva en 5 pasos (árbol de decisión práctico)

1) In del circuito (corriente nominal)

• Define la In del circuito/carga (p. ej., 10 A, 16 A, 20 A).
• Verifica que la sección del conductor y el método de instalación soporten esa In (ver normativa local).
• El MCB elegido nunca debe ocultar un conductor subdimensionado.

2) Inrush estimado (corriente de arranque)

• ¿La carga genera pico de arranque? (motores, compresores, transformadores, grupos de luminarias LED con drivers).
• Si no hay inrush relevante → suele bastar B o C (según sensibilidad deseada).
• Si hay inrush moderado → evalúa C.
• Si hay inrush alto → evalúa D (siempre confirmando selectividad y condiciones del punto).

3) Longitud y sección del circuito

• Tramos largos o receptores sensibles pueden beneficiarse de B (mayor sensibilidad a fallas).
• Revisa caída de tensión y impedancia de bucle: una impedancia alta puede limitar la corriente de falla; en esos casos un MCB más sensible ayuda a despejar a tiempo (siempre con verificación del fabricante).

4) Poder de corte (kA) y nivel de cortocircuito

• Determina el Icc esperado en el tablero y el poder de corte requerido del MCB (kA).
• Elegir B/C/D no sustituye la comprobación de kA: el MCB debe interrumpir con seguridad la falla probable del punto de instalación.

5) Verificar en la ficha del fabricante (serie concreta)

• Confirma norma aplicable (IEC 60898 vs IEC 60947-2), curva tiempo–corriente y tolerancias de la serie que vas a usar.
• Ajusta si es necesario: si con la curva prevista hay disparos molestos o no hay selectividad, revisa otra curva/serie o la coordinación del cuadro.

Plantilla de datos mínimos antes de comprar/instalar
In (A) · Tipo de carga (inrush sí/no) · Longitud/Sección · Icc estimado · kA del MCB · Norma y serie del fabricante · Ver normativa local.

---

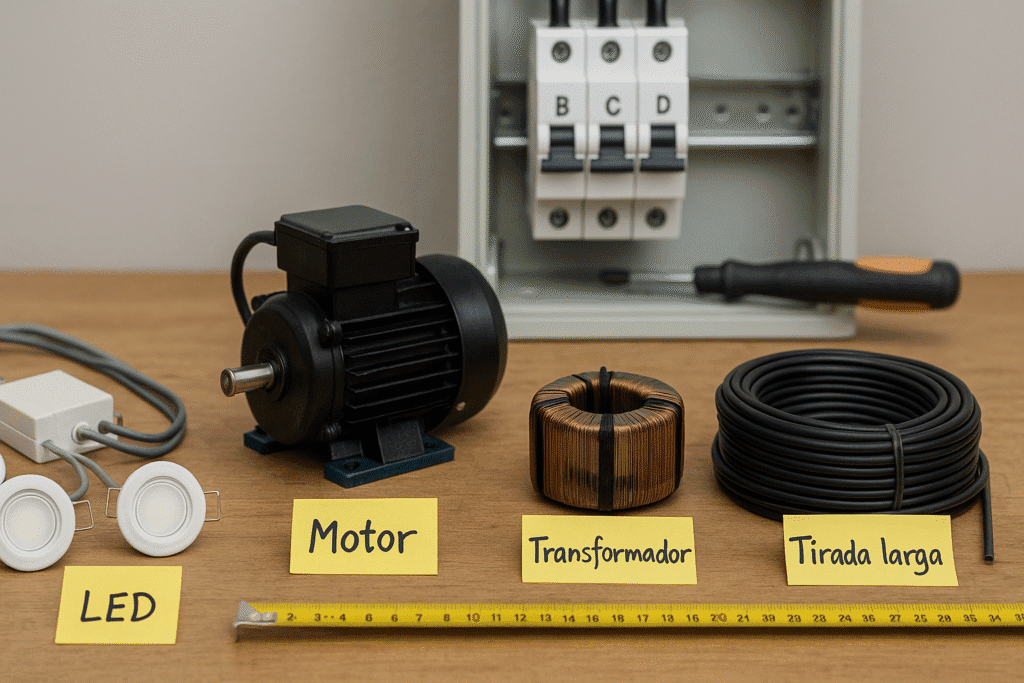

Casos prácticos breves (mini-recetas)

Iluminación LED con drivers (puntas de arranque)

• Riesgo: picos breves al encender grupos de luminarias.
• Sugerencia: empezar por C; si hay disparos molestos comprobando cableado y potencia, evaluar D (confirmando selectividad y kA). Evitar B en grandes grupos de LED.

Motores, bombas y compresores (arranques elevados)

• Riesgo: inrush alto al arranque y a veces a reencendidos.
• Sugerencia: D suele reducir disparos por arranque. Revisa tiempos de despeje y coordinación con la protección de cabecera.

Transformadores

• Riesgo: elevada corriente de magnetización al energizar.
• Sugerencia: D (o, en aplicaciones industriales, curvas específicas como K bajo IEC 60947-2). Confirmar ficha de la serie.

Cables largos y receptores sensibles

• Riesgo: corriente de falla limitada por impedancia → el MCB puede tardar o no disparar en instantánea.
• Sugerencia: valorar B por su mayor sensibilidad magnética; confirmar con datos del fabricante y ver normativa local.

---

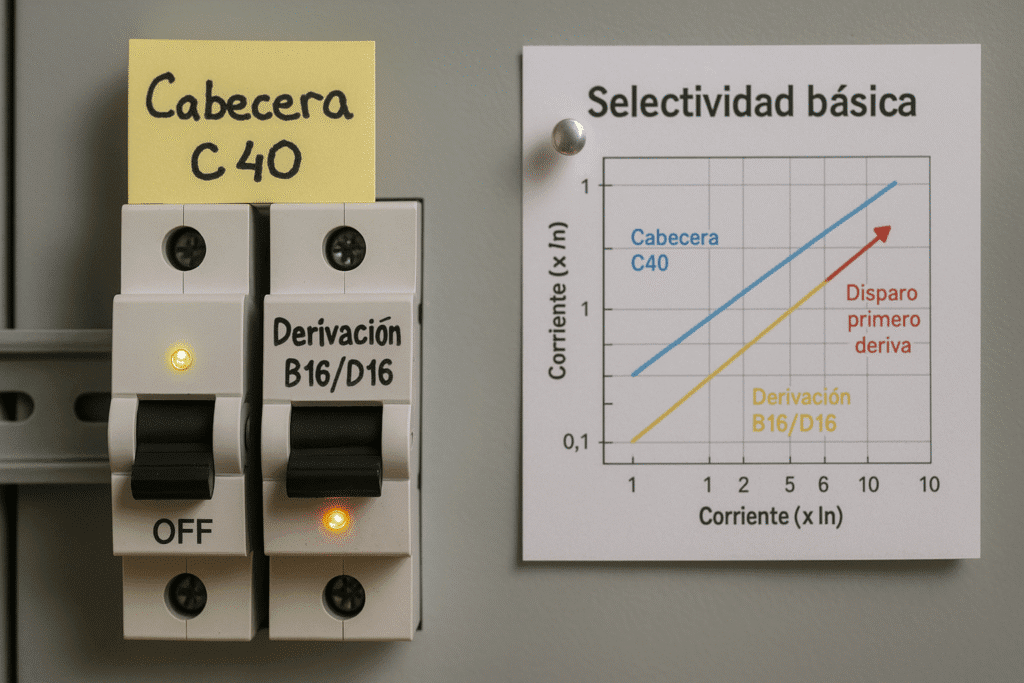

Selectividad básica entre protecciones

Selectividad en sobrecarga vs en cortocircuito

• Sobrecarga: busca que dispare la derivación afectada (curva aguas abajo) antes que la cabecera. Se mejora con curvas adecuadas y graduación de In.
• Cortocircuito: la instantánea domina; la selectividad depende de las curvas reales de fabricante y, a menudo, de tablas de coordinación específicas. No hay garantía solo por “B, C o D”.

Ejemplo orientativo: cabecera (p. ej., C40) y derivaciones (B16/C16/D16)

• Una B16 tenderá a disparar antes en fallas de derivación que una C40 de cabecera, mejorando la discriminación.
• Si una derivación requiere D (por inrush alto), revisa que la C40 no dispare antes ante ciertas fallas. Puede requerir otra curva, otra serie o rediseño del escalonamiento.
• Para casos reales, apóyate siempre en las curvas/hojas del fabricante y sus tablas de selectividad.

Te puede interesar: guía práctica para evitar disparos en cascada.

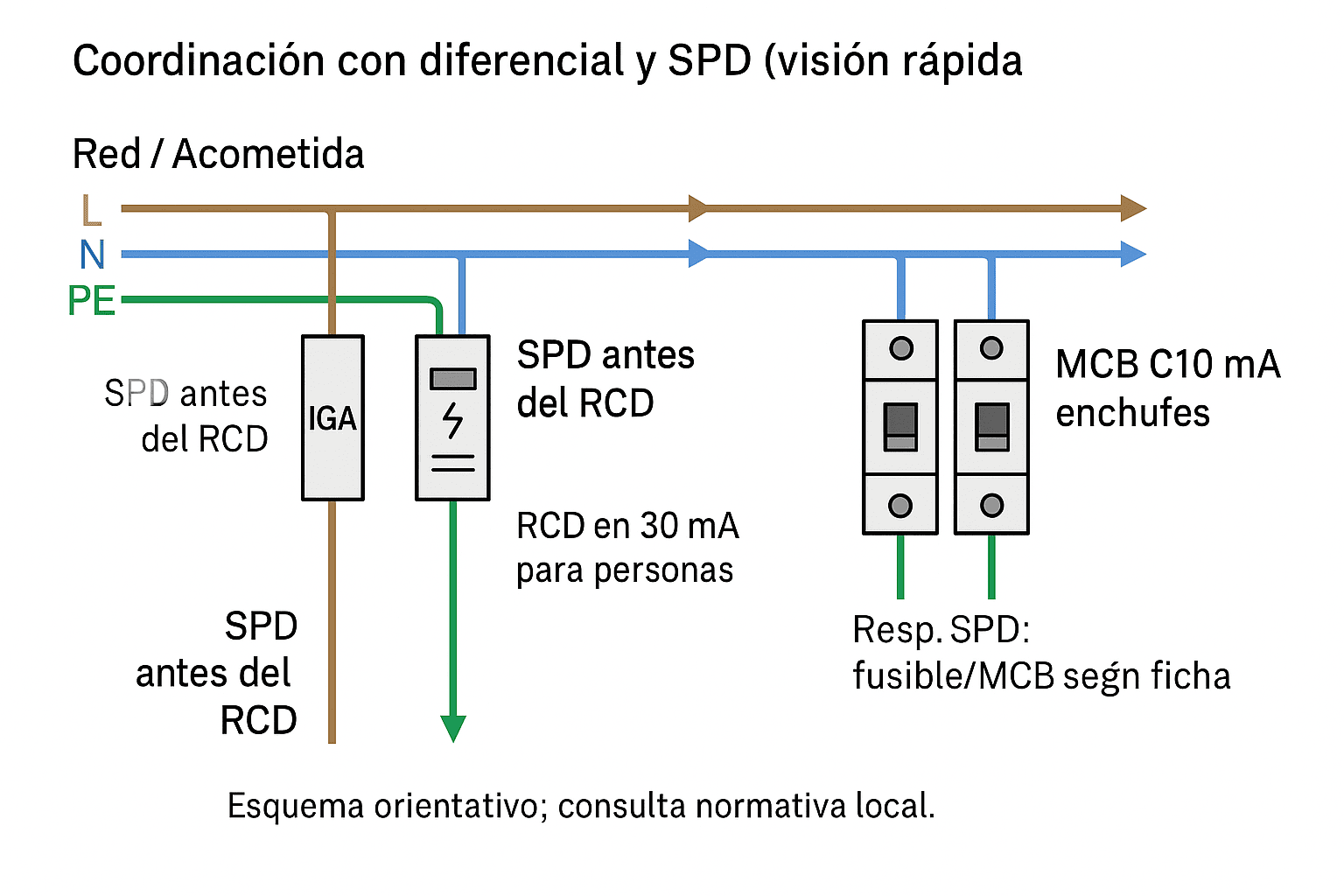

Coordinación con diferencial y SPD (visión rápida)

RCD + MCB + SPD: orden y compatibilidades básicas

• Funciones distintas y complementarias
  • MCB (magnetotérmico): protege sobrecargas y cortocircuitos. La curva B/C/D solo afecta a la parte magnética (picos).
  • RCD/ID (diferencial): protege fugas a tierra. No sustituye al MCB.
  • SPD (protector de sobretensión): limita picos transitorios (rayos, maniobras). Requiere protección de respaldo (MCB o fusible) según ficha del SPD.
• Orden típico orientativo en tablero doméstico(confirmar siempre con normativa local y fabricante):
  1. General/IGA (y seccionamiento).
  2. SPD (con su protección de respaldo dimensionada).
  3. RCD(s) por grupos.
  4. MCB de cada circuito (curva B/C/D según la carga).
• Compatibilidades clave
  • RCD + MCB: la elección B/C/D no cambia la sensibilidad del RCD; sí puede influir en la selectividad ante fallas mixtas (p. ej., cortos que además provocan fuga). Escalonar In y revisar curvas del fabricante.
  • SPD + MCB/fusible: ajusta la protección de respaldo del SPD a su corriente nominal (In/Imp) y capacidad de descarga. Muchos fabricantes recomiendan C o fusible gG de valor concreto; verifica tabla del SPD.
  • Disparos molestos: si el SPD está aguas abajo de un RCD sensible, puede hacer saltar el RCD en ciertos eventos. Considera RCD tipo A/F adecuados y el cableado recomendado por el fabricante del SPD.
• Buenas prácticas de coordinación
  • Revisa la hoja técnica del SPD para elegir su OCPD (valor y tipo).
  • Agrupa circuitos bajo RCD adecuados al tipo de carga (p. ej., tipo A donde haya electrónica).
  • Verifica la selectividad entre MCB de derivación y la protección de cabecera (curvas reales del fabricante).

Ampliar:

• Guía rápida de coordinación RCD–MCB–SPD.
• Cómo comprobar si un SPD sigue operativo.
• Diferencial vs magnetotérmico (qué protege cada uno).

Poder de corte (kA) y coordinación con la curva

• Poder de corte (Icu/Icn en kA): es la capacidad máxima de interrumpir un cortocircuito sin quedar dañado. Se expresa en kA (p. ej., 3, 4.5, 6, 10 kA).
• No depende de B/C/D: la curva define sensibilidad instantánea, pero el poder de corte es un parámetro propio del dispositivo/serie.
• Nivel de cortocircuito (Icc) del punto: cuanto más cerca de la acometida/transformador, mayor suele ser el Icc. El poder de corte del MCB debe ser ≥ Icc estimado.
• Coordinación aguas arriba: si el MCB no alcanza el kA requerido, debe existir una protección de respaldo (disyuntor o fusible aguas arriba) que limite la energía del cortocircuito.
• Pasos rápidos:
  1. Estima el Icc del tablero (método/medición según normativa local).
  2. Elige MCB con kA ≥ Icc (misma norma y serie que usarás).
  3. Verifica selectividad con la cabecera usando curvas/guías del fabricante.
  4. Si no llegas con el kA, replantea el escalonamiento o usa respaldo aguas arriba.

---

Errores comunes y cómo evitarlos

• Usar D “por si acaso”: alarga el despeje de fallas reales y puede romper la selectividad.
  → Evita: justifica D solo por inrush alto y confirma kA/selectividad.
• Ignorar el poder de corte (kA): el MCB podría no interrumpir con seguridad.
  → Evita: verifica Icc del punto y kA del dispositivo/serie.
• Elegir curva sin mirar la ficha de la serie: los umbrales varían entre fabricantes/gamas.
  → Evita: consulta siempre la curva tiempo–corriente del modelo concreto.
• Resolver disparos molestos “endureciendo” la curva: puede ocultar un problema de dimensionamiento o de arranque de la carga.
  → Evita: revisa carga/cableado; mejora el arranque o escalona protecciones.
• No considerar RCD/SPD y orden en el tablero: fallos de coordinación generan disparos en cascada.
  → Evita: respeta orden recomendado y especificaciones de respaldo del SPD.
• No verificar normativa local: requisitos de puesta a tierra, corte general, selectividad y rotulación pueden variar.
  → Evita: adapta el diseño a la reglamentación vigente.

---

Checklist descargable para obra

• Datos del circuito: In (A) · Tipo de carga · ¿Inrush alto? (sí/no) · Longitud (m) · Sección (mm²) · Método instalación.
• Protecciones existentes: curva y kA de cabecera · RCD (tipo y sensibilidad) · SPD (tipo y respaldo).
• Punto de instalación: Icc estimado (kA) · Esquema (TN/TT/IT) según normativa local.
• Selección preliminar: curva B/C/D prevista · kA del MCB propuesto · Norma (IEC 60898 o 60947-2) · Serie/fabricante.
• Verificaciones finales: tabla/curva del fabricante · Selectividad con cabecera · Rotulación del circuito · Ensayo funcional.

FAQ – Preguntas Frecuentes

Nota general: Los valores exactos varían por serie y fabricante; confirma siempre en la ficha técnica y ver normativa local.

Glosario mínimo

• In: corriente nominal del MCB (A).
• Icc: corriente de cortocircuito disponible en el punto (kA).
• Poder de corte (Icu/Icn): capacidad del MCB para interrumpir Icc (kA).
• Inrush: pico de corriente al arranque/energización.
• Selectividad: que dispare la protección más cercana a la falla, sin “bajar” toda la instalación.
• Curva tiempo–corriente: gráfico que relaciona tiempo de disparo vs múltiplos de In.
• RCD/ID: interruptor diferencial (fugas a tierra).
• SPD: protector de sobretensiones transitorias.

---

Cómo leer fichas y curvas del fabricante (paso a paso)

1. Identifica la norma y la serie: IEC 60898 (vivienda/comercial) o IEC 60947-2 (industrial); anota serie y modelo exactos.
2. Localiza la curva tiempo–corriente del modelo: ejes (t vs I/In), bandas de tolerancia y zonas térmica/magnética.
3. Encuentra los umbrales instantáneos (B/C/D, o K/Z/MA en 60947-2) y compáralos con el inrush de tu carga.
4. Comprueba el poder de corte (kA) y la tensión de servicio; valida que el kA ≥ Icc del tablero.
5. Revisa tablas de selectividad del fabricante para cabecera vs derivaciones (modelo a modelo).
6. Ajusta: si hay disparos molestos o falta selectividad, considera otra curva/otra serie o redistribuye circuitos.
7. Documenta: anota en el tablero circuito, curva, kA, serie y fecha (ver normativa local).

---

También te puede interesar

• Selectividad entre magnetotérmicos: cómo evitar disparos en cascada.
• RCD, MCB y SPD: cómo coordinar protecciones en tu tablero hogareño.
• Diferencial vs magnetotérmico: qué protege cada uno.
• Tablero eléctrico domiciliario: rotulación y mantenimiento preventivo.
• Identificar y rotular circuitos del tablero: método simple para tu hogar.

Resumen comparativo

Valores típicos y orientativos. Confirma siempre en la ficha técnica del fabricante/serie (ver normativa local).

Curva B · umbral magnético típico ~3–5 × In

• ¿Para qué cargas? Circuitos sin gran inrush, receptores sensibles, tramos largos.
• Ventajas Mayor sensibilidad ante fallas rápidas; buena protección de conductores.
• Riesgos Disparos molestos con drivers LED, motores o transformadores si el pico supera el umbral.

Curva C · umbral magnético típico ~5–10 × In (a veces ~7–10)

• ¿Para qué cargas? Uso general / cargas mixtas con inrush moderado.
• Ventajas Buen equilibrio entre evitar disparos molestos y proteger.
• Riesgos Puede disparar en picos altos (motores duros); revisar selectividad.

Curva D · umbral magnético típico ~10–20 × In (a veces ~10–14)

• ¿Para qué cargas? Motores, compresores, transformadores, soldadoras.
• Ventajas Reduce disparos por arranque en cargas duras.
• Riesgos Si se usa sin justificar: despeje más lento y pérdida de selectividad; verificar kA e Icc.

Selección rápida

• Sin inrush relevante: B o C (según sensibilidad).
• Inrush moderado: C.
• Inrush alto (motores/transformadores): D (confirmando selectividad y poder de corte).
• Circuitos largos/sensibles: considerar B (ver impedancia de bucle).
