¿Cómo saber si el protector de sobretensión sigue funcionando?

Portada » Electricidad » Seguridad eléctrica domiciliaria» Cables y extensiones» Diagnóstico y averías eléctricas» Seguridad eléctrica para personas y hábitos» Tablero y protecciones eléctricas en cas» Zonas húmedas y exterior»

Qué significa “SPD en servicio” en casa

Un SPD en servicio es aquel que sigue desviando picos transitorios a tierra y mantiene un nivel de protección residual acorde a su diseño. En la práctica doméstica, el “estado de servicio” se verifica sin abrir equipos mediante tres señales principales: indicadores luminosos, alarmas (si existen) y comportamiento del circuito tras eventos como tormentas. Si el SPD está operativo, los LED de estado (por ejemplo, “Protected/Service”) permanecen en la condición indicada por el fabricante y no hay síntomas como olor a plástico, chasquidos o disparos anómalos. Recuerda que el SPD trabaja en capas junto a magnetotérmicos y diferenciales; su verificación encaja con la coordinación general del tablero (ver RCD + MCB + SPD: cómo coordinar protecciones en tu tablero hogareño y Diferencial vs magnetotérmico: qué protege cada uno; ver normativa local).

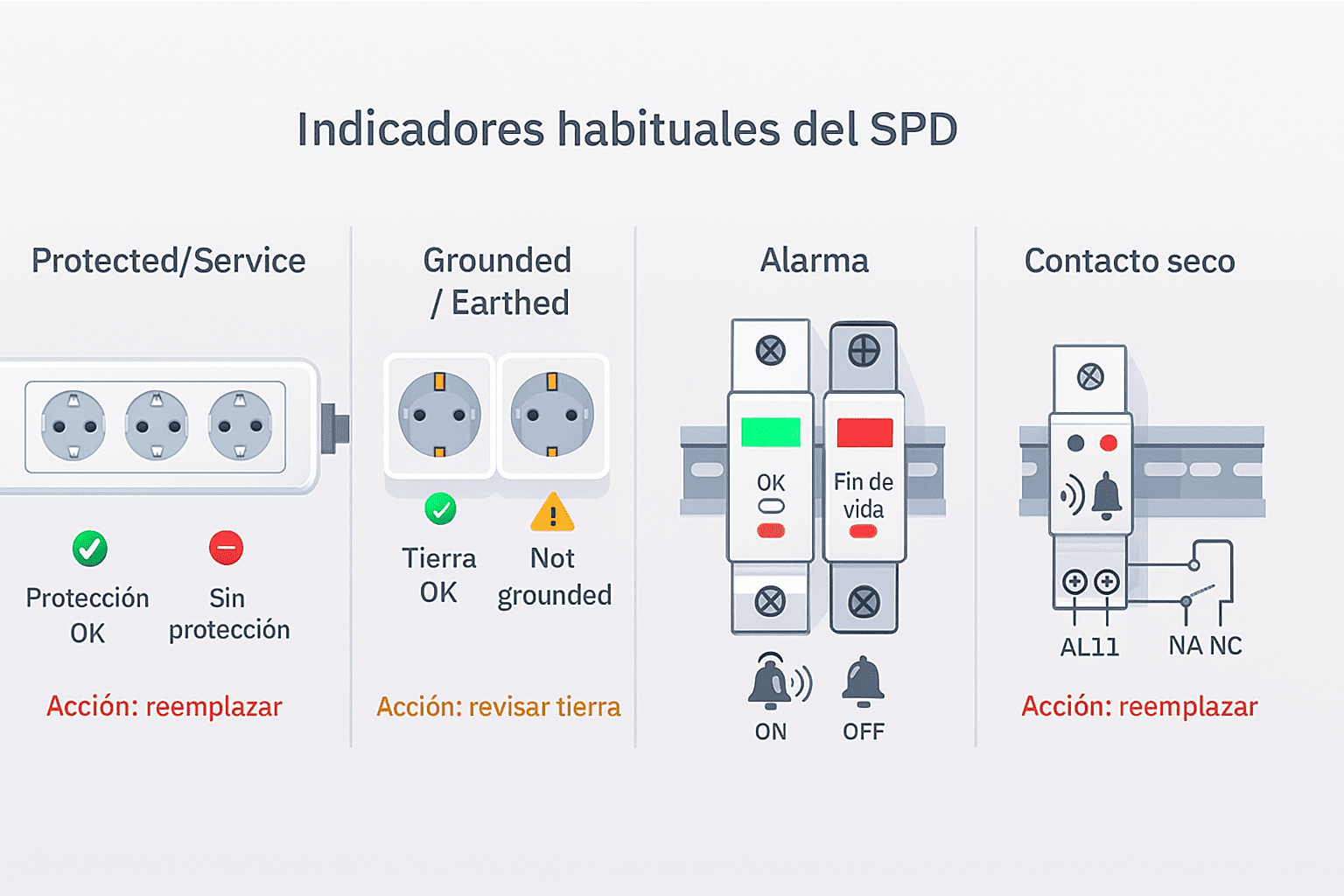

Indicadores habituales: luz indicadora “Protected/Service”, “Grounded/Not grounded”, alarmas y contactos secos

• Luz “Protected/Service”: señala si el módulo de supresión está activo. Si la luz cambia a apagado/rojo (según modelo), el SPD puede haber llegado a fin de vida y corresponde reemplazarlo.
• Luz “Grounded/Earthed”: confirma que la puesta a tierra del tomacorriente o del tablero es existente y continua. Si marca “Not grounded”, detén el uso de esa toma y solicita revisión (ver normativa local).
• Alarmas audibles: algunos dispositivos emiten señales sonoras cuando el módulo se agota o se desconecta internamente.
• Contactos secos/monitoreo (en modelos de tablero): permiten integrar el estado del SPD a un sistema de aviso; si se activa la alarma remota, procede al reemplazo y registra el evento (tormenta, conmutación, etc.).
• Comportamiento del circuito: disparos repetidos tras un evento fuerte o olores/calor local cerca del SPD son señales de atención y requieren diagnóstico profesional.

Diferencias de verificación: regleta de punto de uso vs SPD de tablero

• Regleta con protección (punto de uso): la verificación es visual (LED “Protected/Surge”, posible “Grounded”). Si el LED no indica protección activa, cámbiala por una nueva. Aunque siga entregando energía, podría no proteger.
• SPD de tablero (riel DIN): además del indicador del módulo, algunos modelos permiten alarma o contacto seco. La comprobación se complementa con una inspección del tablero bien rotulado para facilitar mantenimiento preventivo (tablero eléctrico domiciliario: rotulación y mantenimiento preventivo). Cualquier intervención o medición interna debe hacerla un técnico acreditado (ver normativa local).

Luz indicadora por marcas: cómo leerla y qué hacer

Lecturas típicas (Belkin, CyberPower, Tripp Lite)

• Belkin: LED “Protected” encendido = protección activa. Si se apaga, el módulo se agotó; la regleta puede seguir energizando, pero ya no protege. Algunos modelos agregan LED “Grounded/Earthed” para indicar toma con tierra presente.
• CyberPower: luz “Surge/Protected” encendida = supresión operativa; apagada = el protector recibió un evento severo o llegó a fin de vida → reemplazar.
• Tripp Lite / Eaton (Protect It!): LED “PROTECTED” encendido = operativo; apagado = reemplazar. Modelos con “GROUNDED/LINE OK” orientan sobre la toma y la línea.

LED “Protected” apagado o rojo → acción inmediata

1. Desconecta equipos sensibles de esa regleta o circuito.
2. Reemplaza la regleta/SPD por una nueva; si es un módulo de tablero con ventana roja, solicita recambio a un técnico.
3. Registra el evento (fecha, tormenta, corte, chasquido/olor) para seguimiento y garantía.
4. Revisa la coordinación en capas (tablero + punto de uso) para restaurar la protección frente a picos: RCD + MCB + SPD: cómo coordinar protecciones en tu tablero hogareño.

LED “Grounded” apagado → revisar puesta a tierra (ver normativa local)

• No uses esa toma/regleta hasta verificar la tierra de protección del circuito.
• Puede tratarse de toma sin tierra, conductor PE desconectado o una placa/enchufe no apto.
• Documenta con una foto (si es seguro) y contacta a un técnico para corrección; orientaciones sobre alcance del trabajo profesional: Qué puede hacer un dueño de casa y qué debe hacer un técnico (Chile)

Árbol de decisión: LED observado → acción segura

Paso 1 — Observa el LED “Protected/Surge/Service”

• Encendido (verde/OK):
  • ¿Hubo tormenta/pico reciente? → Pasa al Paso 2 (chequeo post-evento).
  • Si no, registra fecha y programa revisión periódica (ver plan anual de seguridad eléctrica en casa: checklist rápido).
• Apagado o rojo:
  • Desconecta equipos sensibles.
  • Reemplaza la regleta o solicita recambio del módulo si es un SPD de tablero.
  • Registra el evento (fecha/tormenta/ruido/olor).
  • Restablece la protección en capas cuando repongas el equipo.

Paso 2 — Chequeo post-evento (tormenta, corte, chasquido, olor)

• LED sigue OK y no hay olor/calor:
  • Retoma uso normal y anota el evento en tu bitácora.
• LED OK, pero hay olor a plástico/calor local:
  • Deja de usar la regleta o circuito; pide revisión técnica.
  • Orden y rotulado del tablero facilitan la inspección: tablero eléctrico domiciliario: rotulación y mantenimiento preventivo.
• LED apagado/rojo:
  • Reemplaza inmediatamente (regleta) o solicita recambio del módulo (tablero).

Paso 3 — Verifica “Grounded/Earthed” (si el modelo lo tiene)

• Encendido: indica presencia de tierra de protección en la toma/tablero.
• Apagado/Not grounded:
  • No uses esa toma/regleta para equipos sensibles.
  • Solicita revisión de la tierra de protección (ver normativa local).

Paso 4 — Alarmas o contacto seco (modelos de tablero)

• Alarma activa / contacto seco disparado:
  • Considera el SPD en fin de vida → tramita reemplazo.
  • Registra el evento en tu bitácora (fecha, causa probable, circuito afectado).

Paso 5 — Dudas frecuentes

• “¿Puedo resetear el protector?” → No. Si el módulo se agotó, se reemplaza.
• “¿Si la regleta da energía aún protege?” → No necesariamente: el LED define la protección.
• “¿Conviene probar el diferencial?” → Sí, como rutina de tablero (botón TEST) para asegurar la coordinación general (ver RCD + MCB + SPD: cómo coordinar protecciones en tu tablero hogareño).

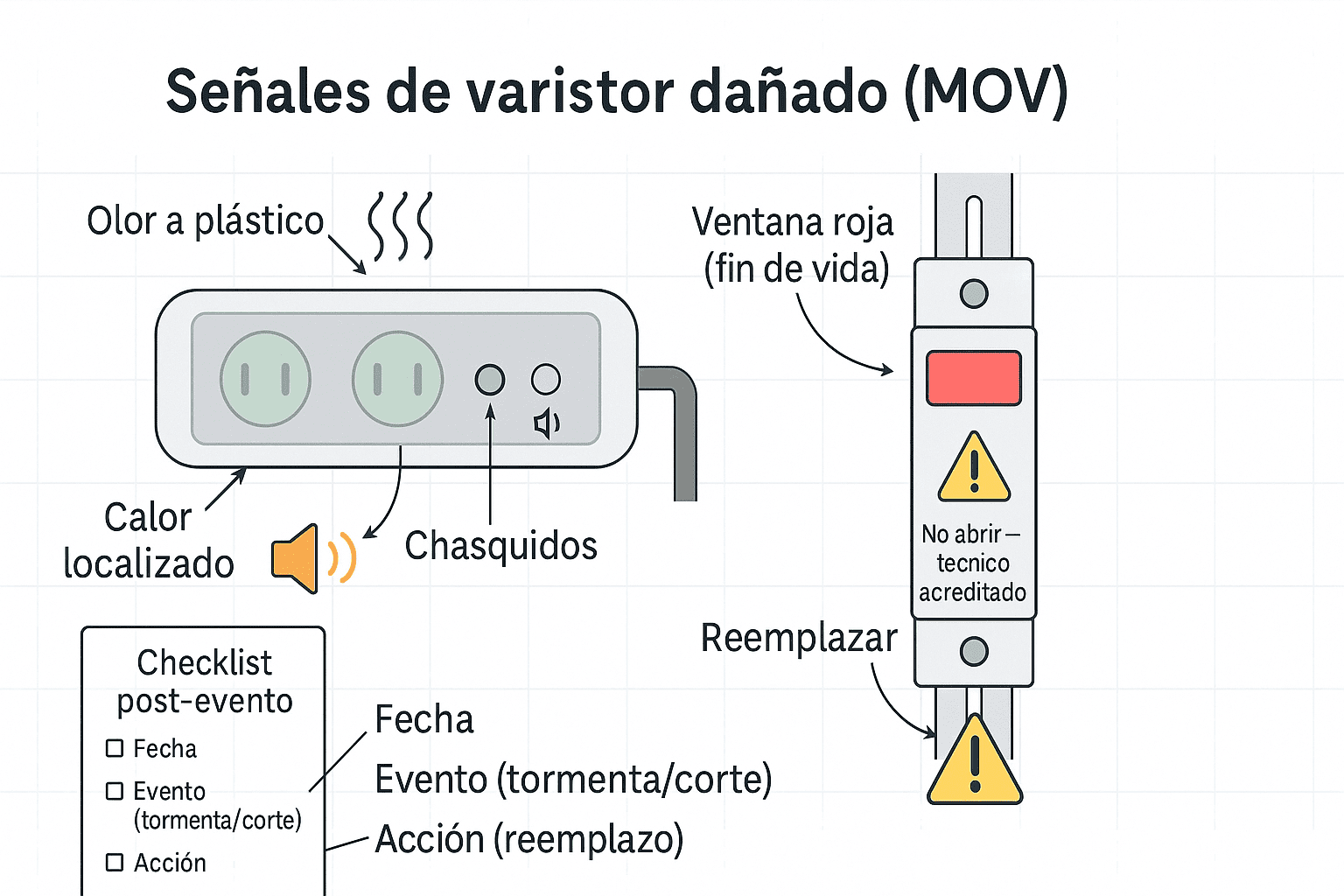

Señales de varistor dañado (MOV)

Olor a plástico, calor local, chasquidos, decoloración

Los MOV absorben energía durante los picos y con el tiempo se degradan. Si notas olor a plástico caliente, calor localizado en la regleta o cerca del módulo del tablero, chasquidos al ocurrir un evento o decoloración del plástico/ventanas indicadoras, detén el uso y evalúa su reemplazo. Estos signos suelen acompañar a conexiones fatigadas o a picos recientes; si el calentamiento es en el tablero, repasa pautas de actuación segura en tablero eléctrico caliente u olor a plástico.

Disparos recurrentes después de protección de picos

Tras tormentas o maniobras de red, un SPD fatigado puede coincidir con disparos frecuentes del diferencial o magnetotérmicos. Lleva un registro de fecha, circuito y carga para ayudar al técnico a confirmar si el SPD llegó a fin de vida o si existe otro problema en la instalación. Como apoyo, revisa RCD + MCB + SPD: cómo coordinar protecciones en tu tablero hogareño y, si hubo un disparo general, sigue las pautas de rearme seguro en rearmar la luz tras un disparo.

Por qué no existe “reset protector” cuando el MOV se agotó

El MOV es un componente consumible: cuando se degrada por eventos acumulados o uno severo, pierde su capacidad de desviar picos. Aunque la regleta o el circuito sigan entregando energía, la protección puede haber desaparecido. No hay “reset” que restaure la salud del MOV; la acción segura es reemplazar el dispositivo (regleta) o el módulo del SPD en el tablero con apoyo de un técnico (ver normativa local).

Pruebas y límites: lo que puede hacer el usuario sin abrir

Inspección visual y verificación en regletas / módulos de toma

• Revisa los LEDs: “Protected/Surge/Service” debe estar encendido (según el color del fabricante). Si está apagado/rojo, reemplaza la regleta.
• Toca la carcasa (sin abrir): no debe estar caliente ni oler a plástico. Si detectas calor/olor, desconecta y reemplaza.
• Chequeo post-evento (tras tormenta/corte): vuelve a mirar el LED y anota la fecha en tu bitácora. Integra esta revisión a tu rutina anual: plan anual de seguridad eléctrica en casa: checklist rápido.

Lo que NO confirma un multímetro doméstico

• Un multímetro no evalúa la salud del MOV ni cuánto “le queda” de capacidad. Aunque midas tensión en la toma, no sabrás si el módulo de supresión sigue protegiendo.
• Si el LED “Grounded/Earthed” está apagado, el multímetro tampoco valida continuidad de tierra con suficiente confiabilidad para decidir uso seguro. Requiere revisión técnica (ver normativa local).

Cuándo requiere probador profesional (solo técnico)

• Si hay dudas pese a que el LED marca “OK”, si hubo un evento severo con ruidos/olores, o si se trata de un SPD de tablero con alarma/ventana, corresponde diagnóstico con equipo de prueba especializado, realizado por un técnico acreditado. Mantén el tablero ordenado y rotulado para facilitar la inspección: tablero eléctrico domiciliario: rotulación y mantenimiento preventivo.
• Evita abrir dispositivos o el tablero: limita tu acción a observar LEDs, desconectar si hay signos anómalos y registrar el evento.

Cuándo reemplazar: criterios prácticos

Fin de vida por luz indicadora/alarma

Si el LED “Protected/Surge/Service” está apagado o rojo, o si el módulo de tablero muestra ventana roja/alarma, el SPD llegó a fin de vida: reemplaza la regleta o solicita recambio del módulo en el tablero (ver normativa local). Aunque aún haya energía en la toma, la protección contra picos puede haber desaparecido.

Reemplazo preventivo tras evento severo

Después de tormentas intensas, ruidos anómalos (chasquidos), olor a plástico, o si un contacto seco/alarma se activó, considera el reemplazo preventivo. Registra fecha y causa en tu bitácora para futuras consultas y garantía.

Diferencias al reemplazar: regletas vs SPD de tablero

• Regletas/punto de uso: sustituye la unidad completa y verifica LEDs al encender.
• SPD de tablero: recambio del módulo por un técnico acreditado; aprovecha para revisar coordinación con el magnetotérmico y el tendido corto hacia la barra de tierra (ver normativa local).

Siguiente sección: Restaurar la protección por picos tras el reemplazo.

Restaurar la protección por picos tras el reemplazo

Volver a la protección en capas (tablero + punto de uso)

Restaura la capa base en el tablero y, donde corresponda, la capa final en puntos de uso (PC/TV). Así aseguras cobertura global más filtrado local ante picos residuales.

Verificar convivencia con diferencial y magnetotérmico

Tras el recambio, revisa la convivencia del SPD con el diferencial y los magnetotérmicos para evitar disparos molestos y mantener selectividad. Guías prácticas: RCD + MCB + SPD: cómo coordinar protecciones en tu tablero hogareño y Diferencial vs magnetotérmico: qué protege cada uno (ver normativa local).

Siguiente sección: Mitos que confunden el diagnóstico.

Mitos que confunden el diagnóstico

“Reset protector” vs realidad del MOV

No existe “reset” que devuelva la salud del MOV; si el módulo se agotó, la acción correcta es reemplazar (regleta o módulo de tablero).

“Si la regleta da energía, sigue protegiendo”

Falso. Una regleta puede energizar aun con la protección inactiva. La referencia es el LED de protección y, en tablero, la ventana/alarma del módulo.

“Más años = mejor”

La vida útil no es fija: depende de eventos (tormentas, conmutaciones) y del entorno. Revisa LEDs y realiza controles post-evento y periódicos.

Siguiente sección: Registro y mantenimiento para no perder la pista.

Registro y mantenimiento para no perder la pista

Bitácora: fecha, LED, evento (tormenta), acción

Mantén una bitácora con: fecha, estado de LED, evento (tormenta/corte/ruido), acción (reemplazo, revisión técnica). Facilita garantías y diagnósticos.

Revisión periódica y post-tormenta

Integra estas comprobaciones a tu rutina: chequeo visual de LEDs y orden del tablero en tu revisión anual y cada post-tormenta: plan anual de seguridad eléctrica en casa: checklist rápido y tablero eléctrico domiciliario: rotulación y mantenimiento preventivo.

FAQs del lector

¿Cómo distinguir fallo del SPD y problema de tierra?

Si el LED “Grounded/Earthed” está apagado, puede ser problema de tierra en la toma; no uses equipos sensibles y solicita revisión. Si el LED “Protected/Surge” está apagado (con tierra correcta), el SPD llegó a fin de vida y debes reemplazarlo (ver normativa local).

¿Una UPS reemplaza al SPD?

No. La UPS aporta continuidad y cierto filtrado, pero no sustituye la capa base del SPD en el tablero ni, en su caso, la capa local en el punto de uso. Coordina el conjunto para una protección robusta.

¿Qué pasa si el LED parpadea?

Consulta el manual del modelo: algunos parpadeos indican fin de vida o avería. Si no hay claridad, desconecta equipos sensibles y reemplaza la unidad o solicita diagnóstico en el caso de módulos de tablero.

Siguiente sección: Seguridad y normativa local.

Seguridad y normativa local

Qué puede hacer el usuario y cuándo llamar a un técnico

El usuario puede realizar inspección visual, leer LEDs, mantener bitácora y reemplazar regletas. Para SPD de tablero, olores/calor, alarmas, o dudas persistentes, contacta a un técnico acreditado (ver normativa local).

Notas obligatorias “(ver normativa local)”

Los requisitos de instalación, coordinación y puesta a tierra varían según jurisdicción. Verifica siempre la normativa vigente y las instrucciones del fabricante antes de decidir o intervenir.
