Guía pasacables y lubricantes: pasar conductores sin dañarlos

Tabla de decisión: guía acerada vs guía nylon/fibra y cuándo usar lubricante para cableado

Primero leo el trazado en 30 segundos: largo del recorrido, curvas acumuladas, material del ducto y si estoy cerca de tensión. Con eso defino herramienta y lubricación.

Si tu recorrido suma más de 360° en curvas entre puntos de tiro, abro un punto intermedio o re-planteo cambios de dirección: Codos, curvas y “T” para conduit: cómo elegir accesorios y medidas.

Cómo lo aplico yo (micro–flujo):

1. Miro largo + curvas y si estoy cerca de tensión.
2. Elijo herramienta (acerada / nylon–fibra / GRP).
3. Defino lubricante (sin/gel/espuma/líquido).
4. Armo cabeza cónica, hago prueba de jalón y tiro sin detenciones.

Consejo en terreno: cuando el ducto es viejo o áspero, considero el escenario superior (p. ej., de “sin gel” paso a gel). Si el tiro se detiene, no retomo en seco: relubrico la boca y el mazo antes de continuar.

Evitar pellizcos y daños: checklist antes de pasar conductores (seguridad)

Antes de tirar un solo centímetro de cable, preparo el terreno. Esto me ahorra aislamientos marcados, enganches y pérdidas de tiempo.

EPP y corte de energía (y cuándo uso guía no conductiva)

Mi lista de verificación previa

[ ] Corto energía en el tablero y señalizo (candado/etiqueta si aplica).
[ ] Verifico ausencia de tensión con instrumento en el punto de trabajo.
[ ] EPP: guantes, lentes, casco; ropa ajustada (sin partes sueltas).
[ ] Reviso boquillas/bordes: desbarbo ductos y coloco bushing o pasamuros.
[ ] Compruebo el ducto con la guía sola (ida y vuelta) para detectar obstáculos.
[ ] Defino guía: acerada para empuje largo y recto; nylon/fibra (no conductiva) cerca de tableros o servicios energizados.
[ ] Confirmo radios de curvatura y que el total de curvas entre puntos de tiro no supere 360°.
[ ] Lubricante listo (gel/espuma/líquido) + trapo para excedentes.
[ ] Ruta despejada y rol definido: un “jefe de tiro” da las señales.

Tip en terreno: si trabajo cerca de tensión o en cielos/tabiques con otros servicios, cambio a guía no conductiva (nylon/fibra). Prefiero perder un poco de empuje y ganar seguridad.

Límite práctico de 360° entre puntos de tiro (qué hago en cada caso)

Cómo lo aplico yo: si en la “prueba en seco” la guía se frena dos veces en el mismo punto, no insisto; busco acceso intermedio o cambio el ángulo de ataque.

Señales de mano/voz entre tirador y ayudante (simples y claras)

• “Tira”: avance continuo (sin tirones).
• “Alto”: detener de inmediato.
• “Retro 10”: retroceder ~10 cm para reencarar la curva.
• “Gel”: añadir lubricante en la boca del ducto y sobre el mazo.
• “Atasco”: liberar tensión, nunca forzar.
• “Listo”: fin de recorrido, asegurar y revisar aislamiento.

Reglas que me funcionan

• Un solo mando (jefe de tiro); los demás responden.
• Ritmo parejo: el cable odia los tirones.
• Si el tiro se detiene, relubrico y reintento, no reanudo en seco.

Prueba de jalón (control final antes del tiro real)

1. Paso solo la guía y marco el punto donde “muerde”.
2. Armo cabeza cónica en los conductores, aplico lubricante en la boca y en el mazo.
3. Hago un jalón corto y controlado: si hay enganche, retrocedo un poco, reoriento y reintento.
4. Confirmo que bushing/pasamuros queden bien asentados para que el borde no pellizque.

Nota orientativa: estas prácticas son de obra y no sustituyen la normativa ni las fichas del fabricante. Revisa siempre la documentación vigente antes de ejecutar.

Tipos de pasacables: cómo elijo sin equivocarme

Antes de comprar o sacar la guía del maletín, veo recorrido, curvas, material del ducto y entorno (energizado o no). Con eso decido entre acerada, nylon/fibra no conductiva o varillas GRP.

Si aún dudas por el material del ducto (PVC, EMT, flexible), aquí comparo sus usos y límites:
Tubo conduit PVC vs metálico (EMT/IMC): diferencias y usos en el hogar.

Guía acerada (fish tape de acero): empuje y técnica en tramos largos

La escojo cuando necesito empuje firme en tiradas medianas/largas con ductos relativamente rectos (EMT/PVC liso).

• Ventajas: gran rigidez para atravesar codos separados, buena “direccionalidad”.
• Cuidado: cerca de tableros o circuitos energizados no la uso; ahí prefiero no conductivas.
• Cómo la uso yo: mantengo la punta con radio “amable” (sin aristas), formo cabeza cónica en los conductores y evito tirones bruscos; si la guía “muerde”, retrocedo 10 cm, relubrico y reencaro el ángulo.

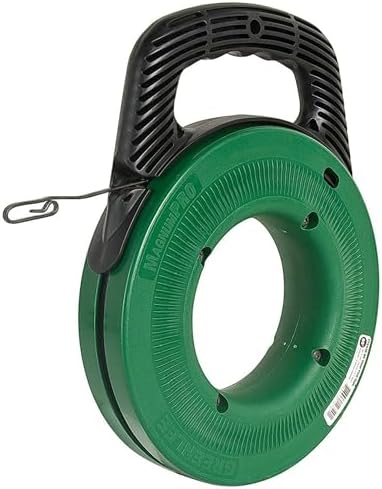

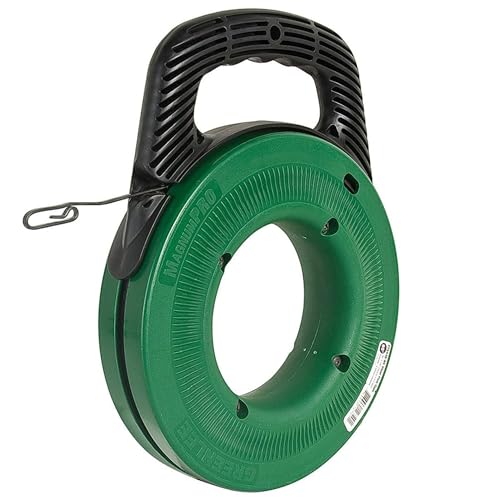

Greenlee MagnumPro Fish Tape de acero 65’

Greenlee – Magnumpro Fish Tapes Fishtape Steel-65′: 332-Fts438-65…

• Oiltempered spring steel for excellent fishing performance
• Available in 50 FT 15.2 m 65 FT 19.8 m 125 FT 38.1 m and 240 FT 73.2 m lengths
• 1/8 IN 1/4 IN and flat steel profiles to accommodate different fishing situations

$88.02

Comprar en Amazon

Consejo en terreno: en ducto viejo/áspero, sumo gel desde el inicio para bajar fricción y evitar marcas en la camisa del cable.

Guía de nylon/fibra (no conductiva): tabiques, techos y zonas energizadas

Mi opción cuando trabajo cerca de tensión (tableros, cielos con otros servicios) o en PVC corrugado con curvas “nerviosas”.

• Ventajas: seguridad eléctrica y mejor “lectura” de curvas cerradas sin rebotar; reduce riesgo de pellizcar conductores en la entrada.
• Cuidado: menos rigidez que el acero; si el recorrido es muy largo, la combino con lubricante y apoyo de un ayudante en curvas críticas.
• Cómo la uso yo: corto la funda del corrugado con bisel limpio, presento la guía a baja velocidad y aplico gel en la boca y sobre el mazo. Si se detiene dos veces en el mismo punto, cambio el ángulo o abro un registro intermedio.

Tip: en techos falsos con mucha interferencia, marco señales claras con el ayudante (alto/retro/gel). Eso evita tirones que terminan dañando el aislamiento.

Varillas GRP (sets modulares): empuje, radios y accesorios

Para tiradas largas o con varios cambios de dirección, las varillas de fibra reforzada (GRP) me dan empuje progresivo y control de radio.

• Ventajas: puedo modular la longitud, usar cabezas cónicas, punta imantada o con luz para “pescar” en registros; reparten mejor el esfuerzo en curvas.
• Cuidado: no son un “ariete”: si la varilla se arquea demasiado, paro, relubrico y reencaro.
• Cómo la uso yo: armo tramos de 1–2 m, presento cabeza cónica y, si el ducto está sucio o viejo, priorizo espuma o gel abundante para que el lubricante recorra.

Consejo en terreno: si la suma de curvas se acerca a 360° entre puntos de tiro, la GRP rinde, pero no hago milagros: abro punto intermedio o re-planteo el trazado para no castigar el cable.

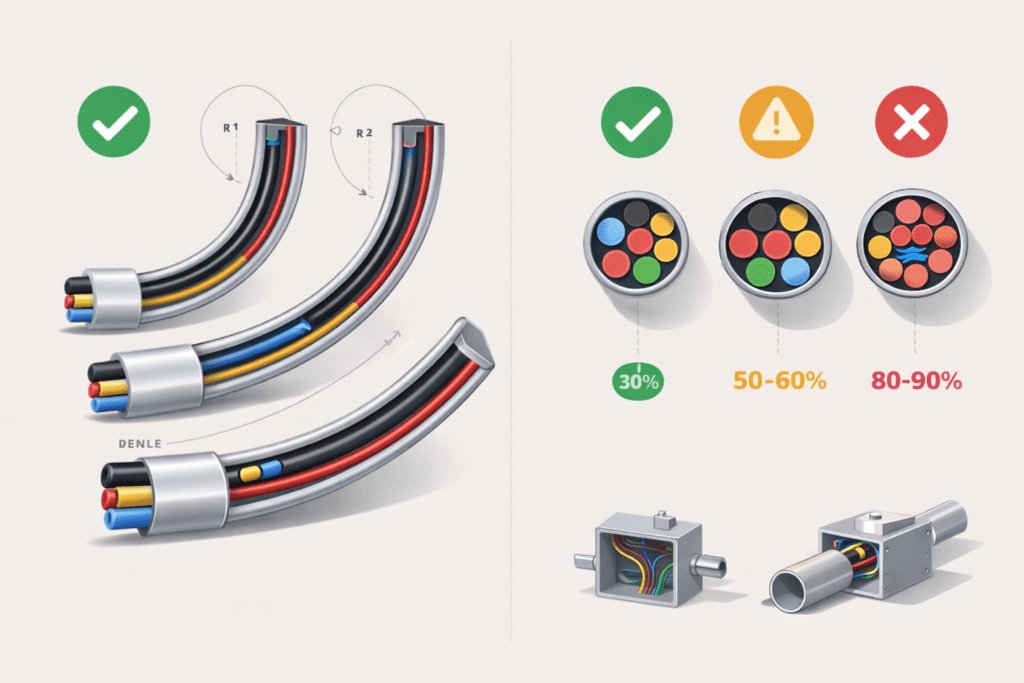

Radios de curvatura y llenado del ducto: límites prácticos antes de la técnica de paso

Cuando tiro conductores, parto por dos verificaciones: que las curvas no estén “cerradas” y que el ducto no vaya al límite de llenado. Así evito pellizcos y tirones que marcan el aislamiento.

Radios mínimos (cómo lo compruebo sin números raros)

• Primero, manda el fabricante del cable: si trae radio mínimo en la ficha, eso se respeta.
• Si no tengo la ficha a mano, uso una regla simple de terreno: que la curva “abrace” el cable sin aplastarlo ni formar “codo”. Si veo que el cable quiere volver o se arruga, esa curva está muy cerrada.
• Nunca sumo más de 360° de curvas entre puntos de tiro. Si el trazado ya viene muy “serpenteado”, abro un registro intermedio o cambio el ángulo.

Truco que me ha salvado: apoyo el cable sobre la propia curva; si queda sin “quiebres” ni fuerza para volver, la acepto. Si “rebota”, rehago el tramo.

Llenado del ducto (cómo decido sin calculadora)

Más conductores o camisa más gruesa = más fricción y más tensión al tirar. Mi lectura rápida:

• Confortable: conductores “se mueven” dentro del ducto al empujarlos con la mano. → Tiro continuo; gel ligero si hay uno o dos codos.
• Apretado pero viable: cuesta moverlos y el ducto es viejo/áspero. → Gel generoso o espuma y punto de ayuda en la mitad.
• Muy lleno o con muchas curvas: se tranca en seco. → Registro intermedio, mule tape para repartir carga, y relubricar antes de reintentar.

Si el remate exige desviar justo antes de la caja, planifico la derivación con accesorios limpios para no “quebrar” radios en la llegada: Derivaciones limpias en canaleta: curvas, tapones y uniones estéticas.

Mini cuadro de acción (lo que hago yo)

Consejo en terreno: si una curva “pide fuerza” incluso con gel, no la peleo: abro el registro, reencaro el ángulo y vuelvo a tirar. Me toma minutos y me ahorra aislamientos marcados.

Información orientativa: estas prácticas son de obra. Revisa siempre las fichas técnicas del fabricante y la normativa vigente en tu zona antes de instalar.

Lubricantes para cableado: tipos, compatibilidades y “qué no usar”

Elegir bien el lubricante marca la diferencia entre un tirado fluido y un cable con la camisa marcada. Así lo ordeno yo en obra.

Gel / cera / espuma / líquido: pros, limpieza y compatibilidad

Gel (uso general)

• Cuándo lo elijo: tramos medianos con una o más curvas; PVC corrugado; entradas “nerviosas”.
• Por qué: se adhiere al mazo y no escurre; baja fricción en codos.
• Limpieza: retiro excedentes con paño; no dejo charcos dentro del ducto.
• Compatibilidad: verifico en ficha que sea apto para los aislantes del cable (PVC, PE/XLPE, etc.).

Cera (ambientes exigentes)

• Cuándo: tiradas con temperatura más alta, ductos ásperos o muy secos.
• Por qué: película más “dura” que resiste mejor condiciones severas.
• Ojo: aplicar fino; exceso puede acumularse en puntos bajos.

Espuma (tramos largos / distribución dentro del ducto)

• Cuándo: líneas largas donde quiero que el lubricante recorra el interior.
• Por qué: llena la sección y moja paredes; útil con varillas GRP.
• Consejo: siempre combino con una aplicación en la boca y otra sobre el mazo.

Líquido (bajadas/verticales y conductos lisos)

• Cuándo: bajadas en EMT o PVC liso con pocas curvas.
• Por qué: fluye bien por gravedad; reduce el “frenado” inicial.
• Ojo: evitar exceso en curvas cerradas para que no chorree.

Producto: si buscas un gel de tiro para uso general, considera Gardner Bender 79-201 Poly-Gel →

Gardner Bender 79-201 Poly-Gel Cable-Pulling Lubricant, 28° – 200…

• Non-staining, non-toxic clear gel formula is water-based for easy soap and water cleanup
• Dries to a clear, non-conductive semi-fluid film for easy handling, stripping and terminating of cable
• Will not gum up or harden on conduit

$11.99

Comprar en Amazon

Consejo en terreno: aplico 2/3 en la boca del ducto y 1/3 sobre el mazo ya con la cabeza cónica formada. Si el tiro se detiene, no reanudo en seco: relubrico y reencaro el ángulo.

Qué NO usar (y por qué)

• Jabones domésticos: pueden atacar el aislamiento con el tiempo y dejan residuos que aumentan fricción al secar.
• Vaselina/grasas: atrapan polvo y suciedad, generando pastas abrasivas dentro del ducto.
• Polvos/talcos: no permanecen donde los necesitas; levantan partículas que rayen la camisa.

Lo que reviso yo: compatibilidad del lubricante con el tipo de cable, fecha de vencimiento, y que no tenga disolventes que puedan maltratar el aislamiento.

Nota orientativa: esta es una guía práctica basada en mi experiencia. Antes de ejecutar, revisa las fichas técnicas del fabricante y la normativa vigente en tu zona.

Dosificación fácil: cuánta cantidad aplicar (fórmula + ejemplos resueltos)

Para no quedarme corto (ni enchastrar todo con exceso), uso una fórmula simple y práctica y la combino con mi margen de obra.

Fórmula base (orientativa)

Q = k × L × D

• Q: cantidad total de lubricante.
• L: longitud efectiva del tramo (m).
• D: diámetro interno del ducto (mm).
• k: coeficiente recomendado por el fabricante del lubricante (depende del producto y la condición del ducto).

Importante: el valor k debe venir de la ficha del lubricante que uses. Si no la tienes a mano, calcula con un k de ejemplo solo para practicar el método y confirma luego con la ficha técnica antes de ejecutar.

Cómo lo hago yo (en terreno)

1. Mido L considerando el tramo real (entre registros) y sumo un pequeño margen por maniobras.
2. Tomo D del ducto que voy a tirar.
3. Aplico Q = k × L × D.
4. Preparo dos aplicaciones: la mayor parte en la boca del ducto y el resto sobre el mazo ya con la cabeza cónica formada.
5. Si el tiro se detiene, no reanudo en seco: relubrico y reencaro el ángulo.

Ejemplos didácticos (con un k de ejemplo*)

*Solo para mostrar el cálculo. Usa siempre el k real de tu lubricante.

• Tramo A: L = 10 m, D = 20 mm, k(ej.) = 0,15 → Q = 0,15 × 10 × 20 = 30 “unidades de producto” (según indique la ficha: ml, g, etc.).
• Tramo B: L = 20 m, D = 25 mm, k(ej.) = 0,15 → Q = 0,15 × 20 × 25 = 75.
• Tramo C: L = 30 m, D = 25 mm, k(ej.) = 0,15 → Q = 0,15 × 30 × 25 = 112,5.

En tramos viejos/ásperos o con varias curvas, yo preparo lubricante de reserva para relubricar a mitad de tiro si hace falta.

Micro-checklist de dosificación (30 s)

• L y D definidos (sin “estimarlos a ojo”).
• k verificado en la ficha del fabricante del lubricante.
• Dos puntos de aplicación listos: boca del ducto y mazo.
• Paño para excedentes y señal “Gel” acordada con el ayudante.
• Tirado continuo (evito parar para que el lubricante no pierda efecto).

Nota orientativa: esta es una guía práctica basada en mi experiencia. Revisa siempre fichas técnicas del fabricante y normativa vigente antes de instalar.

Técnica de paso con cabeza cónica: cómo pasar conductores sin dañarlos

La clave es armar bien la cabeza de tiro y mantener el movimiento. Si el mazo entra limpio, el resto fluye.

Formar el “cono” (estagiar conductores, cinta en espiral, nudo de seguridad)

1. Estagiar longitudes. Corto puntas desfasadas: el conductor más largo adelante, el resto 1–2 cm atrás formando un perfil cónico.
2. Alinear y compactar. Presento las puntas juntas y rectas; sin “escalones” que puedan engancharse.
3. Atar a la guía.
   • Con ojillo: paso el conductor delantero por el ojillo, doblo y amarro con vuelta doble.
   • Sin ojillo: hago un nudo de lazo (tipo constrictor) con hilo de amarre/nylon y termino con media llave.
4. Cinta en espiral (de adelante hacia atrás). Envuelvo firme, sin formar “bulbos”. Dejo una lengüeta de 2–3 cm al final para cortar fácil al terminar.
5. Remate suave. Redondeo la “nariz” de la cabeza con un último tramo de cinta para que no haya aristas.

Consejo en terreno: si el mazo incluye dos calibres distintos, pongo el más rígido adelante y el flexible atrás; así la cabeza “lee” mejor las curvas.

Aplicación del lubricante: 2/3 en boca + 1/3 sobre el mazo; no detener el tirado

1. Lubricar la entrada. Cargo 2/3 del gel/espuma en la boca del ducto; pinto paredes interiores con la mano enguantada o brocha.
2. Lubricar el mazo. Aplico el 1/3 restante sobre la cabeza cónica y 20–30 cm del mazo.
3. Ángulo de ataque. Presento la guía y el mazo alineados con el ducto; evito entrar “en quiebre” para no pellizcar.
4. Tiro continuo. Un tirador manda el ritmo y el ayudante alimenta el mazo sin empujar; si hay freno, “Retro 10” + más gel y reencaro.
5. Limpieza y verificación. Al salir, limpio excedentes y reviso aislamiento en puntas (sin marcas ni peladuras).

Consejo en terreno: si el tiro se detuvo más de 3 s, no reanudo en seco. Retrocedo unos centímetros, relubrico la boca y el mazo y vuelvo a entrar con un ángulo mejor.

Micro–checklist (15 s) antes de tirar

• Cabeza con perfil cónico y sin aristas.
• Cinta en espiral parejo; nudo firme.
• 2/3 de lubricante en boca; 1/3 en el mazo.
• Señales acordadas (Tira / Alto / Retro 10 / Gel).
• Tiro continuo; nada de “tirones”.

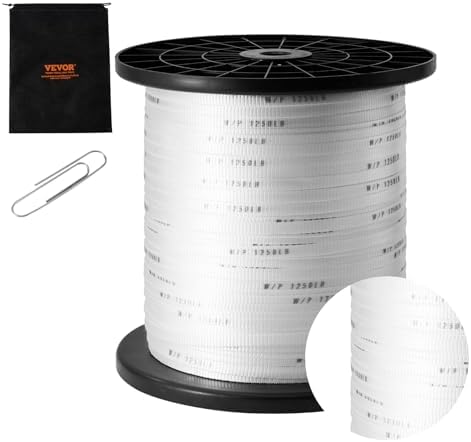

Atascos y retrocesos: técnica segura y uso de mule tape

Cuando el mazo se frena, la regla es proteger el aislamiento primero y bajar la tensión de tiro. Así lo hago yo en obra.

Cómo detecto el atasco (y qué hago en los primeros 10 segundos)

• Señales: aumento brusco de esfuerzo, “rebote” de la guía, crujidos en codos.
• Acción inmediata: Alto → Retro 10 (10–15 cm) → Gel en la boca + sobre la cabeza cónica → reencaro el ángulo de entrada.
• Nunca sigo tirando “a la fuerza”; eso deja marcas en la camisa.

Torsión controlada + retroceso corto (sin dañar el cable)

1. Torsión leve (¼ de vuelta) mientras el ayudante retrocede 10–15 cm.
2. Relubrico la boca del ducto y 20–30 cm del mazo.
3. Reencaro la curva con un ángulo más alineado; tiro parejo (sin tirones).
4. Si se repite el freno en el mismo punto dos veces, no insisto: cambio la estrategia (varillas GRP, punto intermedio o mule tape).

Consejo en terreno: muchas veces el “pellizco” está en la entrada. Bisel fino en el canto del ducto + gel bien distribuido me evita el 80% de esos enganches.

Tiradas pesadas con cinta plana (mule tape): repartir carga sin pellizcos

Cuando el recorrido es largo, con varias curvas o el ducto está áspero, uso cinta plana de poliéster para repartir la carga y bajar el riesgo de marcas.

Cómo la preparo:

• Nudo de arnés: paso la mule tape por el ojillo de la guía y hago un lazo doble que abrace la cabeza cónica; remato con media llave.
• Amarre al mazo: añado dos puntos de cinta aislante separados (10–15 cm) para que el tirón no se concentre en un solo punto.
• Ruta: mantengo la mule tape centrada respecto del ducto; evito cruces que puedan cortar la camisa en curvas.

Producto: mule tape de poliéster para tiradas pesadas → VEVOR Polyester Pull Tape:

VEVOR Polyester Pull Tape, 1/2″ x 1053′ Mule Tape Flat Rope, 1250…

• 1250 lbf Tensile Capacity: VEVOR polyester pull tape is made from high-quality 100% polyester material, giving you a who…
• High-Performance Material: The pull tape is built tough with an industrial-grade polypropylene (PP) sleeve to keep it st…
• 5% Extra-Long Spool: Get 5% more flat tape with our 1053 ft length! It’s pre-lubricated to reduce friction, making it a …

$37.29

Comprar en Amazon

Mini–procedimiento con mule tape

1. Paso la guía y tiro un cordel piloto (si no hay).
2. Con el piloto, halo la mule tape y preparo el arnés del mazo.
3. Lubrico (boca + cabeza) y tiro parejo; el ayudante alimenta sin empujar.
4. Si el tramo supera 20–25 m con curvas, planifico un punto de ayuda para relubricar.

Cuándo abandono (y abro un registro intermedio)

• Curvas acumuladas >360° entre puntos de tiro.
• Tres intentos con freno en el mismo punto.
• Señales de daño: rayas en la camisa, olor a calentamiento, o la guía comienza a plegarse.

Checklist rápido antes de reintentar

• Relubricado en boca y cabeza cónica.
• Ángulo de entrada corregido.
• Tensión repartida (varillas GRP o mule tape).
• Señales claras con el ayudante (Tira/Alto/Retro 10/Gel).

Nota orientativa: estas prácticas son de terreno. Verifica siempre fichas del fabricante y normativa vigente antes de ejecutar.

Casos reales (mi experiencia en terreno)

PVC corrugado con 3 curvas: cambié de acerada a nylon + gel y funcionó

Escenario. Tramo de ~18 m en PVC corrugado con 3 curvas de fábrica (≈270° acumulados). Partí con guía acerada por costumbre y la punta “rebotaba” en la primera curva; dos atascos en el mismo punto.

Lo que hice.

1. Cambio de estrategia: pasé a guía de nylon (no conductiva) para “leer” mejor las curvas.
2. Entrada limpia: bisel al borde del corrugado y desbarbe.
3. Cabeza cónica en los conductores, cinta en espiral; nudo de seguridad.
4. Lubricación 2/3 + 1/3: gel en la boca del ducto y una franja sobre el mazo.
5. Ritmo parejo + señales: “Tira”, “Retro 10”, “Gel”. Cero tirones.

Resultado. Tiro continuo, sin marcas en la camisa. Tiempo total de pase: 15–20 min. Lección: en corrugado con varias curvas, nylon + gel rinde mejor que acero.

EMT con tirada larga: varillas GRP + espuma para bajar fricción

Escenario. EMT liso, ~28 m con dos codos amplios y un registro intermedio. La guía acerada avanzaba, pero el mazo frenaba a mitad de tramo.

Lo que hice.

1. Piloto con GRP: armé varillas GRP (tramos de 2 m) con punta cónica; llegué cómodo al registro.
2. Distribución de lubricante: usé espuma para mojar paredes del EMT y un refuerzo de gel en la entrada.
3. Ángulo y apoyo: presenté el mazo alineado; ayudante alimentando sin empujar.
4. Puntos de descanso planificados: relubriqué en el registro intermedio y continué.

Resultado. Tensión de tiro más baja y pase limpio. En tiradas largas, GRP como piloto + espuma reduce la fricción general y evita “jalones” que pellizcan.

Consejo en terreno: en pase largo, reviso también fijaciones del conduit para que el ducto no “trabaje” mientras tiro (abrazaderas, grapas y distancia entre soportes). Si te sirve, acá explico cómo las elijo: Fijaciones para canalización: grapas, abrazaderas y tornillería adecuada.

Lo que me llevo de ambos casos

• Si rebota, cambio el material de la guía (acero → nylon/GRP) antes de insistir.
• La boca manda: bisel, desbarbe y gel bien puesto resuelven la mayoría de “pellizcos”.
• Ritmo sobre fuerza: tiro continuo, sin tirones; si se detiene, Retro 10 + gel y reencaro.

Errores comunes que maltratan el conductor (y cómo evitarlos)

1) Entrar “en quiebre” (mal ángulo de ataque)

• Qué veo: la cabeza cónica pega en el borde, se marca la camisa y el mazo “salta”.
• Cómo lo evito: alineo guía + ducto, bisel el canto de entrada y lubricó boca + mazo. Si sigue golpeando, Retro 10, relubrico y reencaro.

2) Tirones para “pasar la curva”

• Qué veo: avance a golpes, ruido seco en codos y aislación “estriada”.
• Cómo lo evito: ritmo parejo, un solo mando (señales claras). Si frena, no fuerzo: retroceso corto + gel, o abro punto intermedio.

3) Superar 360° entre puntos de tiro

• Qué veo: tensión alta, guía que se pliega y cable con marcas.
• Cómo lo evito: planifico registros intermedios. Si ya estoy en obra y se trabó 2 veces en el mismo punto, paro y abro acceso.

4) Cabeza mal armada (sin cono real o con “bulbos”)

• Qué veo: escalones que se enganchan en cada unión del ducto.
• Cómo lo evito: puntas estagiadas, cinta en espiral pareja y “nariz” redondeada. Remato sin aristas.

5) Boca áspera o con rebabas

• Qué veo: peladuras justo al inicio del ducto.
• Cómo lo evito: desbarbo y dejo bisel; pongo pasamuros/bushing si corresponde.

6) Lubricar poco (o reanudar en seco)

• Qué veo: arranque duro, frenadas en curvas y camisa marcada.
• Cómo lo evito: regla 2/3 en boca + 1/3 en mazo. Si me detuve, no sigo en seco: relubrico y reintento.

7) Guía inadecuada para el entorno

• Qué veo: trabajos cerca de tableros con acerada, o corrugado con rebotes.
• Cómo lo evito: cerca de tensión uso nylon/fibra; en largos con varias curvas, GRP como piloto y apoyo de gel/espuma.

8) Conduit que “trabaja” (mal fijado)

• Qué veo: el ducto se mueve cuando tiro; quedan radios forzados tras el pase.
• Cómo lo evito: reviso fijaciones y distancia entre soportes antes del tiro. Corrijo y recién tiro.

9) Exceso de llenado “porque cabe”

• Qué veo: los cables entran, pero el arrastre los pellizca en curvas.
• Cómo lo evito: si está justo, subo lubricación, divido en dos tiradas o abro registro.

10) No hacer “prueba de jalón” previa

• Qué veo: detecto el problema cuando ya dañé el aislamiento.
• Cómo lo evito: paso la guía sola, marco puntos duros y ajusto antes del tiro real.

Checklist 30 s (antes del tiro final)

[ ] Entrada biselada y sin rebabas
[ ] Cabeza cónica armada y lisa (sin bulbos)
[ ] Guía acorde al entorno (no conductiva si hay tensión cerca)
[ ] 2/3 gel en boca + 1/3 en mazo
[ ] Curvas ≤ 360° entre puntos de tiro (o registro intermedio)
[ ] Señales: Tira / Alto / Retro 10 / Gel
[ ] Tiro continuo (sin tirones)

Nota orientativa: estas prácticas son de obra. Revisa siempre fichas del fabricante y normativa vigente en tu zona.

Verificación post-tirado en 60 segundos (control de daño)

Antes de dar por terminado el trabajo hago esta revisión corta. Me evita sorpresas cuando energizo.

Lo que reviso yo, en orden

1. Puntas y camisa
   • Paso el dedo por la camisa: no debe haber rayas, “mordidas” ni aplanamientos.
   • Miro la cabeza del mazo: sin hilos de cobre a la vista ni aislamiento “arrugado”.
2. Curvas “suaves”
   • Recorro el trazado: las curvas deben abrazar el cable; si veo un “codo” forzado, lo corrijo antes de cerrar (reacomodo el cable o abro punto intermedio).
3. Firmeza sin pellizco
   • Hago un jalón suave en cada extremo: no debe moverse a tirones ni sentirse “pegado” en una curva. Si engancha, retrocedo unos centímetros, relubrico la boca y reencaro el ángulo.
4. Continuidad básica y orden
   • Antes de conectar, verifico continuidad con el multímetro en los conductores que acabo de pasar (orientativo).
   • Etiqueto fases/datos antes de cerrar tapas; me ahorra tiempo después.
5. Limpieza
   • Quito excedentes de gel en las puntas y alrededor de la entrada; un paño húmedo evita polvo pegado más adelante.

Micro-checklist (30 s)

[ ] Camisa sin marcas ni aplastamientos
[ ] Curvas sin “codos” forzados
[ ] Jalón suave OK (sin enganches)
[ ] Continuidad orientativa verificada
[ ] Conductores etiquetados y zona limpia

Nota orientativa: esta verificación es práctica de obra. Para pruebas formales y puesta en servicio, revisa las fichas del fabricante y la normativa vigente en tu zona.

Preguntas frecuentes (FAQ)

Información orientativa: estas prácticas son de obra. Revisa siempre fichas del fabricante y normativa vigente en tu zona antes de ejecutar.

Cierre

Si tuviera que resumirlo en una frase: lee el trazado, arma una cabeza cónica limpia, elige la guía correcta y lubrica con intención. Con eso he pasado conductores en obras nuevas y en remodelaciones sin maltratar la camisa. Cuando el tiro se frena, no fuerzo: Retro 10 + gel y reencaro. Si las curvas superan 360°, abro un punto intermedio antes de castigar el cable.
Nota orientativa: esta guía es práctica y no reemplaza fichas del fabricante ni normativa vigente; revísalas siempre antes de ejecutar.

También te puede interesar

• Codos, curvas y T para conduit: cómo elegir accesorios y medidas.
• Tubo conduit PVC vs metálico (EMT/IMC): diferencias y usos en el hogar.
• Derivaciones limpias en canaleta: curvas, tapones y uniones estéticas.
• Fijaciones para canalización: grapas, abrazaderas y tornillería adecuada.
