Introducción y alcance: familias de conduit y cómo se unen

EMT, IMC/RMC, PVC rígido y ENT (visión rápida)

• EMT (Electrical Metallic Tubing)
  Tubo metálico delgado, no roscado. Se dobla en obra con doblador y se conecta por compresión o tornillo (conectores/abrazaderas). Ligero y limpio para interior protegido.
• IMC/RMC (Intermediate/Rigid Metal Conduit)
  Tubos metálicos roscadables, más robustos que EMT; admiten codos y “T” roscados, coplas y cajas/condulets roscados. Adecuados para exterior y ambientes exigentes cuando el diseño lo requiere.
• PVC rígido para conduit
  Aislante, resistente a corrosión. Se une por cementado (adhesivo para PVC) y usa curvas/codos preformados y “T” del mismo diámetro. Muy usado en interior/exterior con sus cajas y adaptadores.
• ENT (tubo corrugado no metálico)
  Flexible, rápido de instalar en obra seca/encielados. Requiere accesorios específicos (acoples/curvas del sistema). No es para todos los ambientes; verifica aplicaciones permitidas.

Los conductores que van dentro del conduit (H05VV-F, H07RN-F, NYA, NYY, etc.) se eligen aparte. Si necesitas repasar esas siglas, aquí tienes una guía clara.

Métodos de unión: roscado, compresión/atornillado, cementado, doblado in situ (EMT)

• Rosca (IMC/RMC y PVC roscado): usa codos/“T” roscados, coplas y contratuercas del mismo diámetro nominal. Asegura sellos y arandelas según la caja o condulet.
• Compresión / tornillo (EMT): conectores y acoples de compresión o set-screw. Para cambios de dirección, puedes usar curvas preformadas EMT o doblar en obra con doblador, cuidando radio y número de curvas por tramo.
• Cementado (PVC rígido): limpia, aplica primer (si corresponde) y cemento para PVC; mantén alineación hasta el fraguado. Curvas y “T” deben ser del mismo sistema/diámetro.
• Doblado in situ (EMT): permite ajustar la trazada sin piezas adicionales, pero exige respetar radios mínimos y evitar curvas innecesarias que dificulten el tirado.

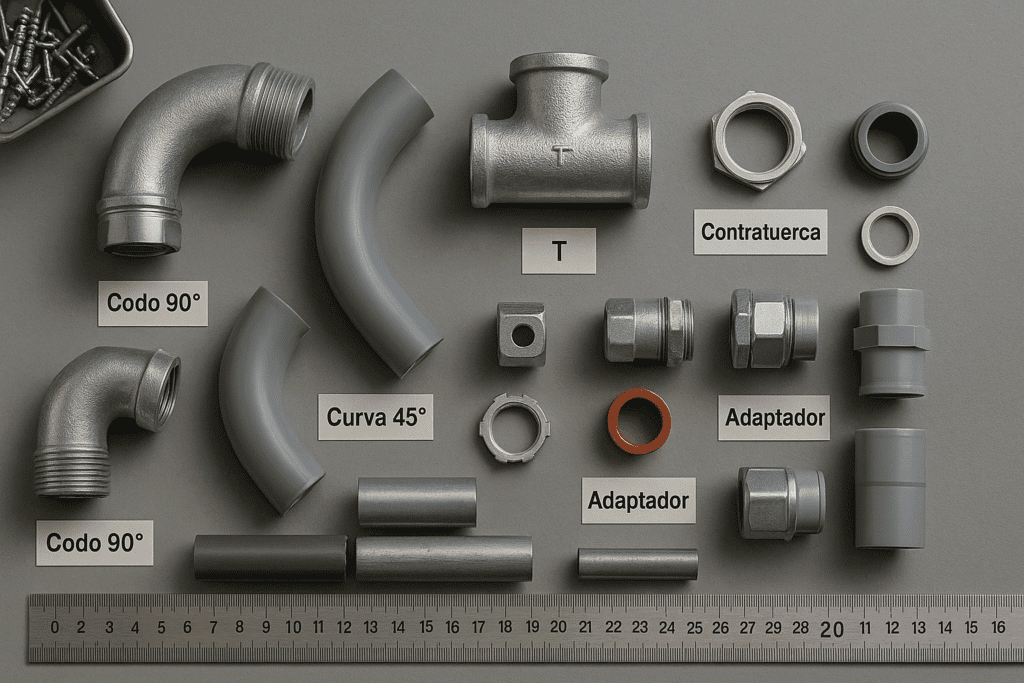

Piezas clave y su función

Codo 90° (giro compacto)

• Para qué sirve: cambiar la dirección del conduit en ángulo recto ocupando poco espacio.
• Dónde conviene: cuando el trazado exige un giro “cerrado” (paso por dinteles, columnas, bajadas a caja).
• Notas de uso: el giro cerrado dificulta el tirado; si el tramo ya tiene varias curvas, evalúa 2×45° o un condulet más adelante para facilitar halado.

Curva 45° (trazada suave)

• Para qué sirve: realizar cambios de dirección graduales que facilitan el tirado de cables.
• Dónde conviene: en tramos largos o con varias desviaciones, para reducir esfuerzo y evitar daños en el forro.
• Notas de uso: dos 45° pueden reemplazar un 90° cuando se busca un radio más amable.

Unión en “T” (derivación)

• Para qué sirve: crear una salida lateral desde una línea principal.
• Dónde conviene: en derivaciones a otras rutas o cajas sin rehacer el troncal.
• Notas de uso: ubícala en puntos accesibles; recuerda que cada “T” suma pérdidas de halado y conviene planificar puntos de acceso (caja o condulet) cercanos.

Manguitos / coplas y uniones rectas

• Para qué sirven: empalmar dos tramos del mismo diámetro (continuidad de línea).
• Dónde convienen: prolongaciones, reparaciones, cortes por obstáculos.
• Notas de uso: elige la copla propia del sistema (roscada para IMC/RMC/PVC roscado, compresión/set-screw para EMT, cementada para PVC). Mantén alineación y continuidad de puesta a tierra cuando aplique.

Adaptadores (a rosca/compresión), contratuercas y reductores

• Adaptadores: permiten transiciones entre familias o hacia cajas/equipos (p. ej., EMT ↔ roscado, PVC ↔ roscado).
• Contratuercas/arandelas: fijan el conduit a cajas o tableros desde el interior; aseguran la unión y ayudan al sellado con arandelas adecuadas.
• Reductores: ajustan diámetros distintos entre piezas; úsalos solo cuando el diseño lo pida y sin forzar mezclas incompatibles.
• Notas de uso: respeta el diámetro nominal y el método de unión del sistema; si cambias de familia, usa el adaptador correcto (no improvises roscas ni empates).

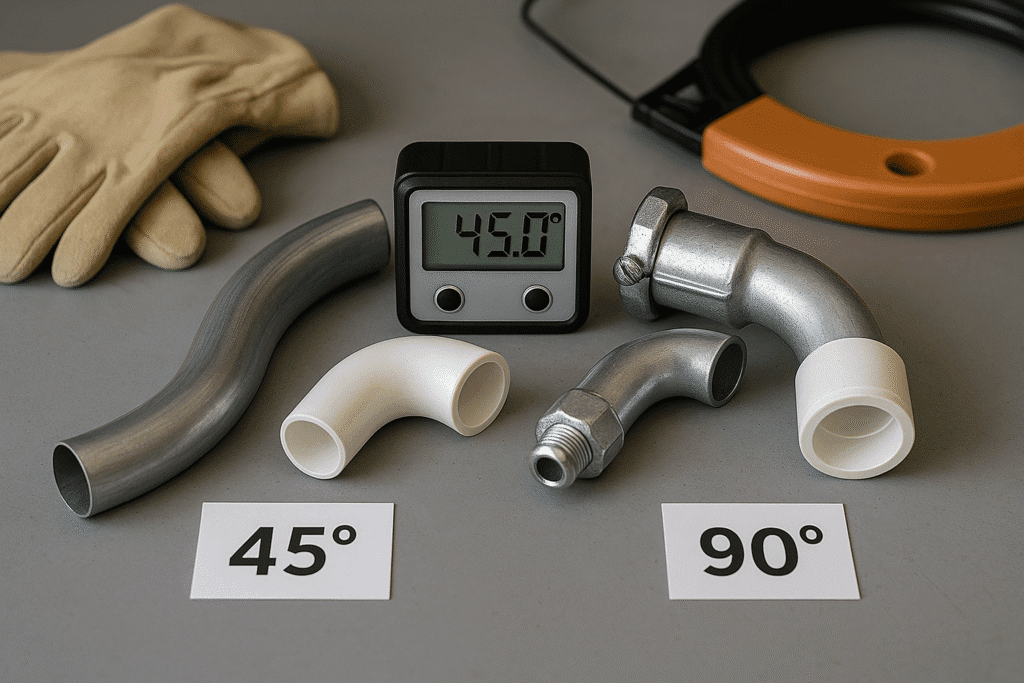

45° vs 90°: criterios prácticos de elección

Espacio disponible, tirado de cables y radios mínimos

• 90° = giro compacto. Útil cuando el espacio es reducido (bajadas a caja, cambios en esquinas). Aumenta la fricción y el esfuerzo de halado.
• 45° = trazada suave. Favorece el tirado (menos rozamiento), especialmente en tramos largos o con varios conductores.
• Radios mínimos. Mantén el radio de curvatura que indique el fabricante del tubo/accesorio (evita aplanamientos/arrugas). Si doblas EMT en obra, controla el radio con la herramienta adecuada.
• Número de curvas por tramo. Evita sumar demasiados giros entre puntos de acceso (caja/condulet); muchos códigos limitan el giro acumulado por tramo (ver normativa local).
• Accesos de halado. Si el trazado incluye varios cambios de dirección, intercala cajas o condulets para rearmar el tirado y facilitar mantenimiento.

Cuándo combinar 2×45° en lugar de 1×90°

• Tramos largos / conductores “duros”. Dos 45° reducen el pico de fricción frente a un 90° único.
• Llenado de tubo alto. Con muchos conductores, la curva suave ayuda a no dañar el forro.
• Trayectos con poco acceso. Si no puedes abrir a mitad de tramo, 2×45° facilitan el halado continuo.
• Ajuste fino de alineación. Con 2×45° puedes “jugar” con la orientación para llegar limpio a la caja o a la línea de grapas.
• Cuándo NO conviene. Si el espacio es mínimo o necesitas un giro exacto y compacto junto a una caja/equipo, mantén el 90° (y añade acceso cercano si es posible).

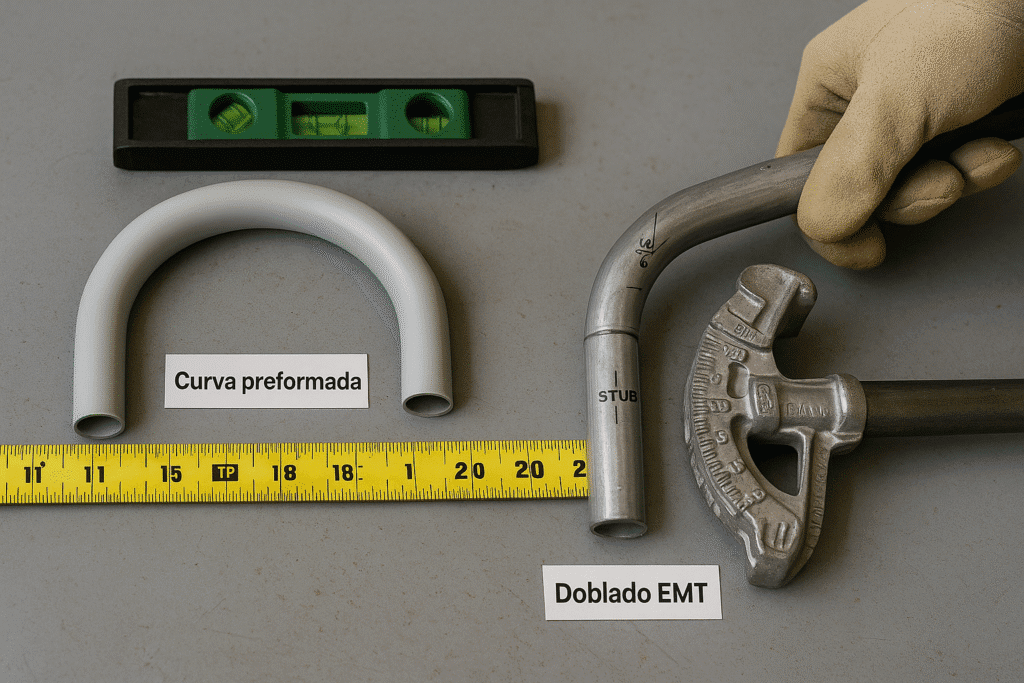

Curva preformada vs doblado EMT in situ

Ventajas de la curva preformada

• Radio y ángulo consistentes de fábrica → facilita cumplir radios mínimos y repetir resultados en serie.
• Montaje rápido: menos margen de error y sin aprender técnicas de doblado.
• Alineación limpia con cajas y equipos cuando el trazado ya está definido.
• Menos desperdicio: reduces fallas por dobleces mal hechos.

Cuándo doblar EMT con herramienta

• Ajuste fino en obra: cuando la ruta real varía milimétricamente (desalineaciones de muros, vigas, alturas).
• Tramos con pocas curvas: un par de dobleces controlados puede ahorrar accesorios.
• Reubicaciones: si debes mover una caja/canalización unos centímetros, el doblado permite corregir sin cambiar piezas.

Recomendaciones prácticas para el doblado EMT

• Usa doblador adecuado al diámetro (1/2″, 3/4″, 1″, etc.) y sigue las marcas de la herramienta (inicio, centro, 90°).
• Marca el tubo antes de doblar (referencias de centro y entrada/salida de curva).
• Realiza doblados progresivos para evitar aplanamiento o arrugas.
• Verifica el plano del tubo: que no “tuerza” (curvas en ejes diferentes sin querer).
• Si necesitas varios cambios de dirección, evalúa curvas preformadas o condulets estratégicos para facilitar el halado.

Errores comunes a evitar

• Pretender radios muy cerrados en EMT que superen lo recomendado por el fabricante.
• Sumar muchas curvas sin punto de acceso (caja/condulet) para tirar cable.
• Mezclar sistemas (compresión/atornillado, roscado, cementado) sin el adaptador correcto.
• No revisar alineación: una curva bien hecha pero fuera de eje complica el montaje en caja.

Diámetros y compatibilidades

Diámetro nominal (1/2”, 3/4”, 1”…): regla de compatibilidad entre tubo y accesorio

• El diámetro nominal del conduit (pulgadas) debe coincidir con el diámetro nominal del accesorio: codo, curva, “T”, copla/manguito, conector, etc.
• No mezcles piezas de otro sistema aunque “entren”; cada familia usa su método de unión y tolerancias:
  • EMT: accesorios de compresión o tornillo (set-screw).
  • IMC/RMC: piezas roscadas del mismo diámetro.
  • PVC rígido: piezas cementadas del mismo diámetro (o PVC roscado dentro de su sistema).
  • ENT: accesorios propios del sistema (enchufe/clip/snap).
• Los reductores se usan solo cuando el diseño lo pide (p. ej., transición a equipo/caja con entrada menor). Evita “forzar” empates.

Empates entre familias (EMT ↔ roscado/PVC) mediante adaptadores

• EMT → roscado (IMC/RMC o caja roscada): usa adaptadores EMT-a-rosca y contratuercas/arandelas para fijar en la caja/equipo.
• PVC rígido → roscado: usa adaptadores compatibles (anillo/espiga/rosca) de la misma medida nominal.
• EMT ↔ PVC rígido: realiza la transición con adaptador específico (no cementes EMT ni atornilles PVC en set-screw).
• En cualquier transición: conserva la alineación, verifica continuidad de puesta a tierra cuando el sistema es metálico y respeta sellos/juntas que exija la caja o el equipo.

Regla práctica: primero elige la familia de conduit por ambiente y trazado; luego selecciona accesorios de esa misma familia y adapta solo cuando sea necesario, usando adaptadores certificados de la misma medida nominal.

Accesibilidad para el tendido: condulets y cajas

Para qué sirven: son puntos de acceso que facilitan el halado, empalme y mantenimiento cuando el recorrido tiene cambios de dirección o longitudes que dificultan pasar los conductores de una sola vez (ver normativa local).

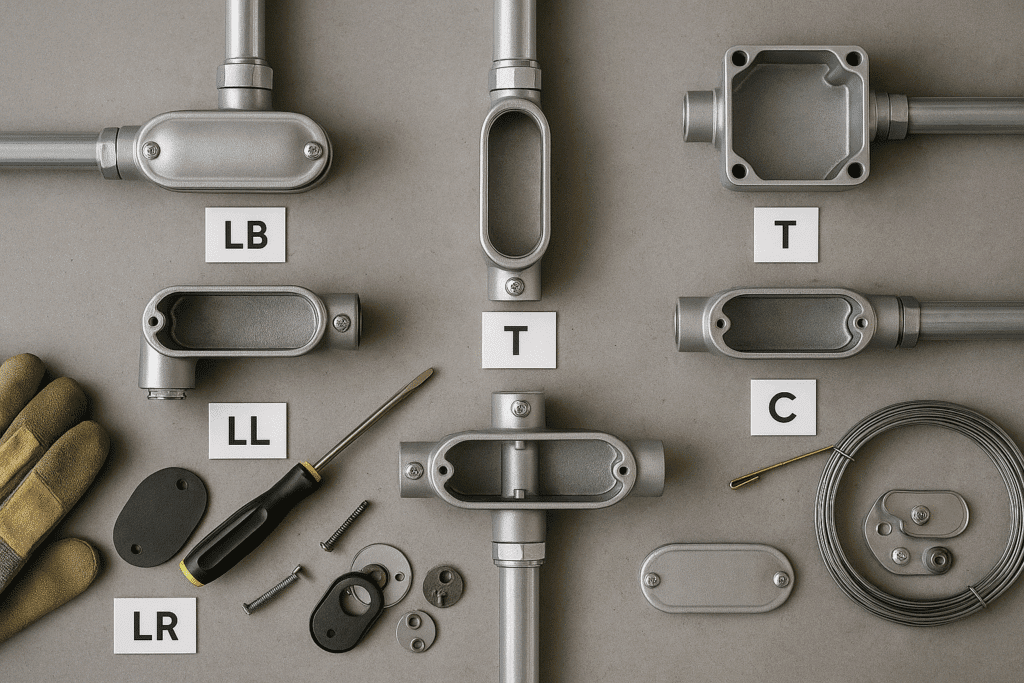

Tipos de condulet más usados

• LB (cuerpo en “L”, tapa posterior): típico en cambios vertical–horizontal pegados a muro o columna; deja la tapa hacia el lado accesible para tirar cable.
• LL (cuerpo en “L”, tapa al lado izquierdo respecto a la entrada): útil cuando el acceso queda más cómodo por el lateral izquierdo de la trayectoria.
• LR (cuerpo en “L”, tapa al lado derecho): equivalente al anterior pero con acceso por la derecha.
• “T” (tres vías): derivación en T con tapa central; práctico para ramificar y mantener punto de registro.
• “C” (recto): acceso en línea para tramos largos; permite rearmar el tirado o hacer empalmes protegidos.

Claves de elección

• Diámetro y familia: el condulet debe igualar la medida nominal y el método de unión del sistema (roscado en IMC/RMC/PVC roscado; compresión/set-screw en EMT con adaptador si corresponde).
• Orientación de la tapa: coloca la tapa hacia donde tendrás mejor acceso (pasillo, frente de caja, altura de trabajo).
• Juntas y sellos: usa empaques y tapas del sistema para proteger de polvo/humedad según el ambiente.
• Ubicación: intercala condulets/cajas cuando el tramo acumule varios giros o sea largo, para reducir fricción y facilitar futuras intervenciones.

Buenas prácticas

• Planifica puntos de halado antes de tender los cables; evita que queden detrás de obstáculos.
• Mantén alineación entre condulet y tubo; revisa que los conductores no rocen bordes.
• Rotula conductores y derivaciones en cada acceso para mantenimiento rápido.
• Si la canalización llega a tablero, alinea terminaciones con tus borneras y su rotulación.

Selección por ambiente (interior, exterior, humedad, corrosión)

Material del conduit y del accesorio según exposición

• Interior seco (protegido): EMT con acoples/conectores de compresión o tornillo funciona bien. Permite doblado in situ y acabados limpios.
• Exterior / ambientes exigentes: prioriza IMC/RMC (roscados) o PVC rígido con curvas/“T” del mismo sistema. En metálico, verifica recubrimientos del fabricante; en PVC, confirma uso al exterior y accesorios del sistema.
• Corrosión/químicos/niebla salina: elige sistemas resistentes a la corrosión (PVC rígido o metálico con protección indicada por el fabricante). Evita mezclar piezas de familias distintas sin adaptadores certificados.
• Interior en obra seca/encielados (no expuesto): ENT con sus accesorios específicos puede ser una opción rápida (ver limitaciones de aplicación del sistema).

Sellos y transición a equipos/cajas adecuadas

• En roscados (IMC/RMC/PVC roscado): usa juntas, arandelas y sellos previstos por el sistema; apriete sin forzar roscas.
• En EMT: las uniones por compresión/set-screw deben quedar alineadas y firmes; para entrar a cajas/tableros, usa conectores y contratuercas/arandelas compatibles.
• En PVC cementado: limpia, aplica primer/cemento (si corresponde) y mantén alineación hasta el fraguado; evita esfuerzos mecánicos antes del curado.
• Si la canalización llega a tablero, planifica puntos de acceso (caja o condulet) cercanos y rotula conductores para mantenimiento.

Cables dentro del conduit: tirado y radios mínimos

Rígido vs flexible (manejo y terminaciones)

• Rígido (monofilar): exige radios más generosos y trazadas limpias; evita curvas repentinas y “S”. En bornas, cuida que no trabaje forzado.
• Flexible (multihilo): se adapta mejor a cambios de dirección, pero no lo retuerzas; usa férulas/punteras si el equipo lo pide.
• Regla práctica: planifica las curvas para respetar el radio mínimo que indique el fabricante del tubo y del cable (si la norma local fija otro más estricto, aplica ese).
  Más sobre manejo y terminaciones.

Lubricación y cuidado del forro

• En tendidos con varias curvas o llenado alto, usa lubricante para cableado compatible con el aislante; aplica uniforme y evita exceso dentro de cajas.
• Puntos de halado: intercala cajas o condulets para rearmar el tirado en tramos largos; no superes el giro acumulado permitido por la normativa local.
• Protección del forro: revisa rebabas en extremos de tubos/accesorios; bisela cuando corresponda y alinea uniones para que el cable no roce bordes.
• Antes de cerrar: prueba un paso de guía (pasacables) y verifica que la tracción sea continua, sin “anclas” en las curvas.

Errores comunes y cómo evitarlos

1) Mezclar sistemas sin adaptador

• Error: unir EMT con piezas roscadas o PVC cementado “a la fuerza”.
• Evita: usa adaptadores específicos EMT↔rosca / PVC↔rosca y mantén la misma medida nominal.

2) Exceso de curvas por tramo

• Error: demasiados giros entre cajas, lo que impide el halado.
• Evita: planifica puntos de acceso (cajas/condulets) y reduce el giro acumulado por tramo (ver normativa local).

3) Radios demasiado cerrados

• Error: aplanar EMT o forzar curvas que dañan el forro del cable.
• Evita: respeta radios mínimos del tubo/accesorio y, si doblas EMT, usa herramienta y marcas de referencia.

4) Falta de accesibilidad para mantenimiento

• Error: cambios de dirección sin registros.
• Evita: intercala condulets (LB/LL/LR/“T”/“C”) cerca de giros o tramos largos para rearmar el tirado.

5) Diámetro incompatible

• Error: codo/“T” de otra medida o reductor innecesario.
• Evita: confirma diámetro nominal en todas las piezas y usa reductores solo cuando el diseño lo exige.

6) Uniones flojas o desalineadas

• Error: coplas de compresión/set-screw mal apretadas o fuera de eje.
• Evita: alinear, apretar según ficha y verificar continuidad mecánica antes de cerrar.

7) Sellado deficiente en exterior/humedad

• Error: omitir juntas/arandelas o cementar mal PVC.
• Evita: usa sellos y empaques del sistema y respeta tiempos de curado del cemento para PVC.

8) Rebabas que lastiman el cable

• Error: cortes sin desbarbado que pelan el forro al halar.
• Evita: biselar/desbarbar los bordes y comprobar con guía antes del tendido final.

9) Falta de continuidad de puesta a tierra (sistemas metálicos)

• Error: uniones metálicas que no garantizan continuidad.
• Evita: emplea conectores apropiados, limpia superficies de contacto y verifica continuidad si el diseño lo requiere.

10) No identificar derivaciones y extremos

• Error: perder trazabilidad en cajas y tableros.
• Evita: rotular conductores/ramales y mantener planilla de correspondencias (guía de marcaje).
