Soy Stevenson, electricista con más de 10 años de experiencia, ex capataz de un equipo de 10 personas y formado en Salesianos Don Bosco (2 años). En esta guía te explico, de forma clara y práctica, cómo descifrar las siglas más comunes en cables para el hogar y pequeñas instalaciones: qué material llevan, su tensión nominal y si son rígidos o flexibles. Mi objetivo es que puedas elegir con criterio sin confundirte entre códigos. Nota: las recomendaciones son de carácter general; verifica siempre la normativa local y las condiciones de tu proyecto (temperatura, canalización, esfuerzo mecánico, humedad, UV).

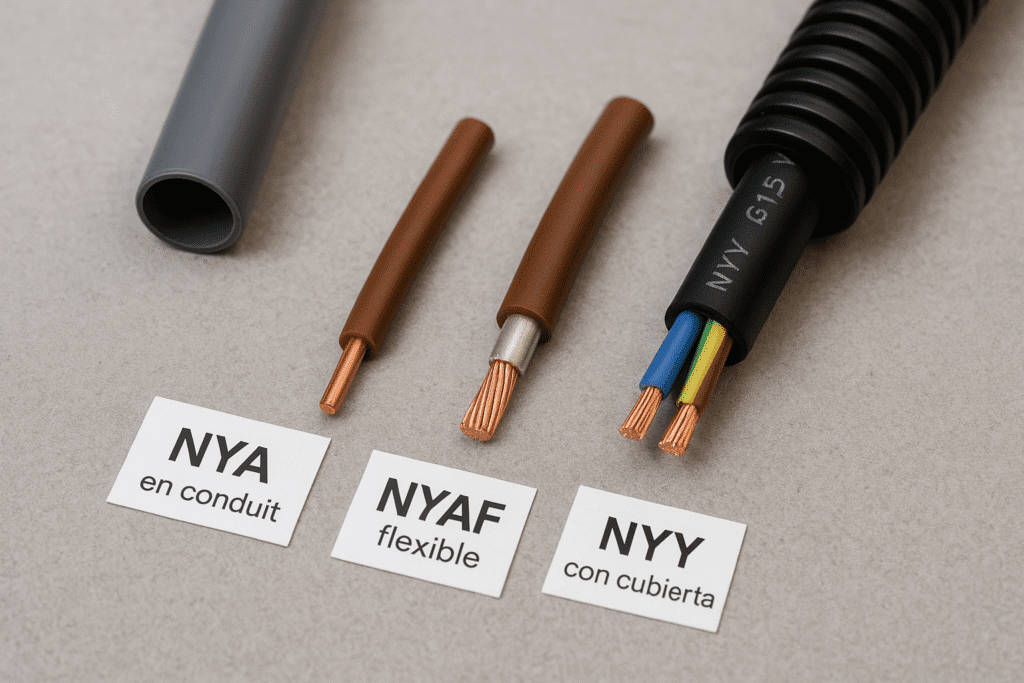

Cómo leer la nomenclatura de los cables (guía rápida)

Antes de elegir o reemplazar un cable, conviene entender qué dice su código. La designación resume tensión nominal, material de aislamiento/cubierta y flexibilidad, entre otros. Aquí tienes un decodificador práctico para los dos sistemas que verás en este artículo: armonizados europeos “H…” y designaciones tipo VDE “N…” (NYA, NYY, etc.). (Recuerda: aplica normativa local para selección y montaje).

Qué significan letras y números en los armonizados “H…”

• H: cable armonizado según estándares europeos (familia EN/HAR).
• 03 / 05 / 07: tensión nominal típica del sistema:
  • 03 → 300/300 V
  • 05 → 300/500 V
  • 07 → 450/750 V
• V: PVC (cloruro de polivinilo).
  • VV = PVC en aislamiento y cubierta.
• R: goma/elastómero en el aislamiento.
• N (en RN): cubierta de policloropreno (neopreno) o elastómero equivalente (alta resistencia mecánica y a agentes).
• F: flexible (cordón multihilo, uso móvil).
• Otras marcas frecuentes:
  • K (p. ej., H05V-K): conductor clase 5 (flexible unipolar para instalación).
  • G / x en “3G1,5 / 3x1,5”: con (G) o sin (x) conductor de protección (verde/amarillo).

Ejemplos rápidos

• H05VV-F → 300/500 V, PVC + PVC, flexible → pensado para interiores/uso doméstico.
• H07RN-F → 450/750 V, goma + neopreno/elastómero, flexible → exterior/obra, gran resistencia mecánica.

Qué significan “N–Y–…” en NYA / NYY (sistema VDE)

• N: cable fabricado según norma (familia VDE).
• Y: PVC (si aparece dos veces, indica PVC en aislamiento y cubierta).
• A: conductor sólido (monofilar) para instalación fija.
• F: conductor flexible (multihilo) para instalación fija en canalización.

Ejemplos rápidos

• NYA → conductor unipolar, PVC en el aislamiento, sólido, sin cubierta externa → va siempre en ductos/conduit o canalizaciones protegidas.
• NYAF → similar a NYA pero flexible (multihilo) para canalización.
• NYY → cable con cubierta, PVC + PVC (aislamiento y cubierta), instalación fija en interior/exterior y, según proyecto y normativa, enterrado con la protección adecuada.

Tabla de decodificación rápida

Importante: Los ejemplos resumen familias comunes. La selección final depende del uso, la instalación (fija o móvil), el ambiente (interior/exterior), y la normativa local (canalización, protección UV/aceites, radio de curvatura, etc.).

H05VV-F: significado y usos típicos en casa

Definición breve

H05VV-F es un cordón flexible armonizado para usos domésticos y de oficina. El código indica: H (armonizado), 05 (tensión típica 300/500 V), VV (aislamiento y cubierta de PVC), F (flexible, multihilo). Es el cable habitual en alargadores, regletas, lámparas y pequeños electrodomésticos dentro de ambientes interiores.

Dónde se usa y dónde no

Usos recomendados (interior):

• Extensiones y alargadores, regletas y prolongadores domésticos.
• Alimentación de equipos de bajo a mediano consumo: lámparas de mesa, radios, cargadores, computación/impresoras, pequeños electrodomésticos de cocina.
• Tramos móviles protegidos de rozaduras y sin exigencias mecánicas severas.

No recomendado:

• Exterior con exposición directa y prolongada a UV/lluvia.
• Obra, taller o jardín con riesgo de arrastre, pisoteo, aceites o impactos (en esos casos conviene un cable de goma de alta resistencia, que veremos en H07RN-F).
• Enterrado o empotrado sin canalización adecuada.
• Ambientes con temperaturas elevadas o grasa/aceites permanentes (ver ficha del fabricante y normativa local).

Nota de seguridad: elige el número de conductores y la sección (mm²) que correspondan a la corriente del equipo y al tipo de toma (con o sin tierra). Revisa siempre el marcado del cable.

Ejemplos cotidianos

• Alargador triple para escritorio con 3×1,0 mm² (ejemplo genérico).
• Cordón 2×0,75 mm² para lámpara de mesa (ejemplo genérico).
• Cable 3×1,5 mm² para una regleta robusta (ejemplo genérico).

Si quieres ver qué secciones se usan típicamente por aparato, revisa esta guía.

Y si necesitas convertir AWG ↔ mm² rápidamente para elegir la sección adecuada.

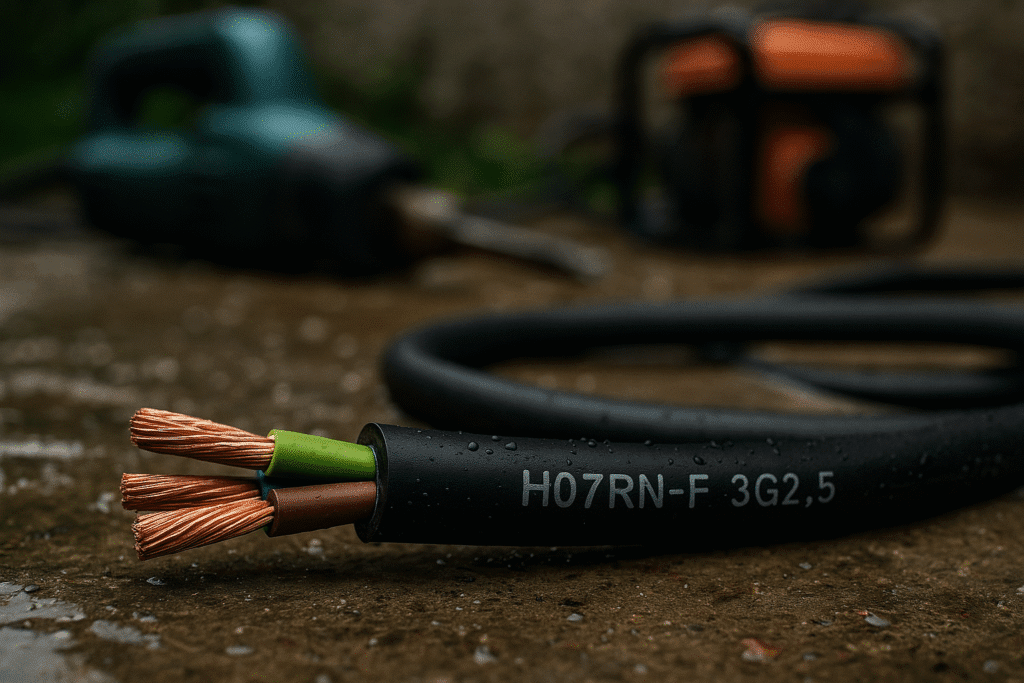

H07RN-F: caucho de alta resistencia para exterior y esfuerzo

Definición breve

H07RN-F es un cordón flexible con aislamiento y cubierta de elastómeros (caucho/neopreno o equivalente), pensado para uso rudo. El código indica: H (armonizado), 07 (tensión típica 450/750 V), R (aislamiento de goma), N (cubierta de neopreno/elastómero) y F (flexible, multihilo). Destaca por su resistencia mecánica, a la abrasión, humedad y agentes (aceites, salpicaduras), lo que lo hace ideal en exteriores y obra.

Usos típicos

• Herramientas eléctricas portátiles (taladros, esmeriles, sierras) en taller/obra.
• Equipos de jardín y bombas (ambientes húmedos, trayectos móviles).
• Generadores y tableros temporales en faenas o eventos.
• Alargadores robustos para exterior, con recorridos en piso y riesgo de pisoteo/rozadura.

Nota: Aunque sea resistente, evita aplastamientos, cortes y curvas cerradas. Protege los empalmes y conectores, y revisa que la clavija y la toma tengan el grado de protección adecuado si hay lluvia o salpicaduras.

¿Cuándo preferirlo frente a H05VV-F?

Elige H07RN-F cuando:

• Habrá exposición a intemperie, rozaduras, aceites o golpes.
• El cable estará tendido en piso o se manipulará frecuentemente.
• Se requiere mayor margen mecánico que el que ofrece un cordón de PVC.

Para completar la instalación en exterior, considera usar tomacorrientes estancos con tapa y grado de protección acorde.

NYA y NYAF: conductores unipolares para instalación fija

Dónde se usa y canalización; NYA (rígido)

NYA es un conductor unipolar, monofilar (rígido) con aislamiento de PVC para instalaciones fijas. Se utiliza dentro de tuberías/conduit empotradas o superficiales y en canalizaciones protegidas de tableros. Su rigidez lo hace estable en tramos rectos y bandejas, pero no es para flexión continua ni para quedar a la vista sin protección. Es común en circuitos de tomas, iluminación y derivaciones (ejemplos genéricos).
Si te preguntas cuándo conviene rígido o flexible, aquí tienes una guía práctica.

NYAF (flexible): cuándo conviene

NYAF es similar a NYA pero con conductor multihilo (flexible), lo que facilita el tendido en ductos con curvas y las conexiones dentro de tableros y artefactos. Es útil cuando necesitas maniobrabilidad y terminaciones prolijas en espacios reducidos. Igual que el NYA, debe ir en canalización y no está pensado para quedar expuesto o en uso móvil.
Para elegir correctamente borneras y organizar las conexiones en el tablero.

Nota de seguridad

• Mantén los conductores siempre en ductos o canalizaciones adecuadas, con protección mecánica y radio de curvatura correcto.
• Usa terminales/punteras donde corresponda para bornes de presión.
• Verifica colores, sección (mm²) y condiciones de servicio según normativa local y el proyecto.

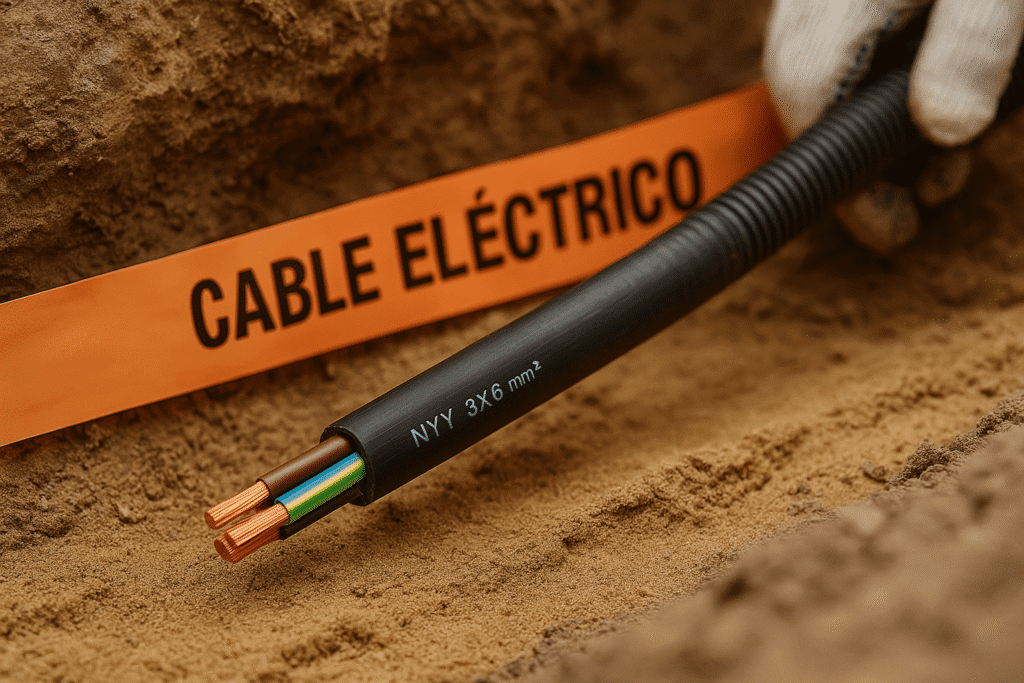

NYY: significado y aplicaciones (fijo, exterior y enterrado)

Definición y capas (PVC + PVC)

NYY es un cable para instalación fija compuesto, de forma típica, por conductores de cobre, aislamiento de PVC y cubierta externa de PVC. La presencia de cubierta le da protección mecánica básica y frente a la humedad mejor que un unipolar sin cubierta (p. ej., NYA/NYAF). Se utiliza en tendidos permanentes: alimentaciones entre tableros, derivaciones a equipos fijos, y tramos que no requieren flexión continua.

Exterior y enterrado (según proyecto)

En proyectos residenciales y pequeñas instalaciones, NYY puede emplearse en exterior y, según diseño y normativa local, en tendidos enterrados con la protección adecuada. En enterrado suele exigirse canalización o métodos de protección mecánica (profundidad, lecho protector, señalización, etc.). Para decidir el tipo de canalización:

• Protección en enterrado / ductos corrugados.
• Comparativa conduit PVC vs metálico para elegir la canalización.

Importante: Verifica siempre las condiciones del fabricante (temperaturas, resistencia UV, químicos) y lo que exige tu normativa local (profundidades mínimas, puesta a tierra, protecciones y señalización). NYY es para tendido fijo; si necesitas uso móvil o exposición ruda con arrastre/aceites, conviene un cordón de goma como H07RN-F.

Comparativa rápida para el hogar (versión compacta)

Encabezados de la tabla (3 columnas):

1. Familia
2. Qué es (material + flexibilidad + tensión típica)
3. Dónde usar (ambiente + tipo de uso + ejemplos)

Filas (contenido a colocar en la tabla):

• H05VV-F | Cordón flexible PVC+PVC; 300/500 V | Interior; móvil ligero: alargadores, regletas, lámparas, equipos de escritorio
• H07RN-F | Cordón goma/neopreno; 450/750 V | Exterior/obra; móvil rudo: alargadores de exterior, herramientas eléctricas, bombas
• NYA | Unipolar rígido PVC (sin cubierta) | Instalación fija en conduit/ductos: circuitos de tomas e iluminación
• NYAF | Unipolar flexible PVC (sin cubierta) | Fijo en conduit con curvas/tablero: cableado en tableros y canalizaciones con radios cerrados
• NYY | Multiconductor PVC+PVC con cubierta; común 0,6/1 kV | Fijo interior/exterior y enterrado (según proyecto) con protección: alimentaciones entre tableros, derivaciones a equipos fijos

Nota sobre tensiones: “Tensión típica” se refiere a la designación (p. ej., “05” → 300/500 V; “07” → 450/750 V) o a lo habitual en catálogos para NYA/NYAF/NYY. Verifica siempre la ficha del fabricante y la normativa local.

Recordatorio práctico: para uso móvil en exterior con abrasión/aceites/humedad, un cordón de goma como H07RN-F suele ser más adecuado que uno de PVC. Para tendido fijo, NYA/NYAF (en canalización) o NYY (con cubierta) son elecciones habituales según el ambiente y la protección prevista.

Elección según uso típico en casa

Alargadores y equipos de cocina → H05VV-F

Para extensiones interiores, regletas y pequeños electrodomésticos de uso cotidiano, un cordón H05VV-F (PVC + PVC, flexible, 300/500 V) suele ser la opción práctica. Mantén los tramos protegidos de rozaduras y lejos de fuentes de calor. Elige la sección (mm²) según la corriente prevista y la longitud del alargador (verifica siempre la ficha del fabricante y normativa local).

Patio/obra/herramientas → H07RN-F

Si el cable estará en exterior, con pisoteo, humedad, abrasión o aceites, prioriza H07RN-F (goma/neopreno, flexible, 450/750 V). Es más tolerante a esfuerzos y a condiciones rudas que un cordón de PVC. Úsalo con enchufes y tomas de grado de protección acorde al ambiente.

Cableado fijo en conduit → NYA/NYAF

Para tendidos permanentes en canalización (conduit o ductos), lo habitual es usar NYA (rígido) o NYAF (flexible) según convenga para el tendido y las terminaciones. Ambos deben ir en ductos o canaletas adecuadas, con radios de curvatura respetados y protecciones mecánicas donde corresponda.

Exterior/enterrado (fijo) → NYY

Cuando el tendido es fijo en exterior o enterrado (según proyecto y normativa), NYY ofrece cubierta de PVC que añade protección básica frente a humedad y golpes leves. En enterrado, aplica la protección mecánica que exija la normativa (profundidad, ductos, señalización, etc.).

Recordatorio de material y humos

El material de aislamiento/cubierta también influye en seguridad y emisiones en caso de incendio. Para decidir entre PVC y alternativas LSZH (bajo humo y cero halógenos) según el ambiente.

Identificación en la práctica: qué mirar en la impresión del cable

Dónde aparece H05VV-F / H07RN-F / NYA / NYY y la sección (mm²)

En la camisa del cable (o en la aislación de los unipolares) suele venir impreso, de forma repetitiva, un marcado con información clave. Busca, en este orden:

1. Designación
   • Armonizados: H05VV-F, H07RN-F.
   • VDE: NYA, NYAF, NYY.
     (Esto te dice el “tipo” de cable: material y uso general).
2. Número de conductores + tierra
   • Formatos típicos: 2×, 3×, 4×…
   • Si incluye conductor de protección (verde/amarillo) puede verse 3G1,5; si no lo incluye, 3×1,5.
     (La “G” ayuda a distinguir si trae tierra).
3. Sección
   • Se indica en mm²: p. ej., 1,0 mm², 1,5 mm², 2,5 mm².
   • Revisa que la sección coincida con la corriente del circuito/equipo y la longitud del tendido.
4. Tensión nominal
   • Armonizados: suele verse 300/500 V (05) u 450/750 V (07).
   • VDE (p. ej., NYY): consulta la ficha del fabricante para su tensión declarada.
5. Norma / certificación y fabricante
   • Pueden aparecer referencias a normas (p. ej., familias EN/VDE/HAR), marca del fabricante, lote/fecha.
   • Útil para trazabilidad y para consultar la ficha técnica exacta.

Ejemplos genéricos de marcado

• H05VV-F 3G1,5 mm² 300/500V … [fabricante]
• H07RN-F 3×2,5 mm² 450/750V … [fabricante]
• NYY 3×6 mm² … [fabricante]
  (Los textos varían según el fabricante; verifica siempre la ficha técnica y la normativa local.)

Colores más comunes y su sentido (referencia general)

• Verde/amarillo: conductor de protección (tierra).
• Azul: neutro.
• Marrón / negro / gris: fases (puede variar según país/proyecto).

Nota: los códigos de color pueden cambiar por normativa local o por requisitos del proyecto (p. ej., instalaciones antiguas). Si hay duda, no asumas; identifica con instrumentos y etiqueta.

Para una identificación limpia dentro de tableros y canalizaciones, puedes usar marcadores y anillos para cables.

Preguntas frecuentes (energía)

Errores comunes y buenas prácticas

Errores frecuentes

• Usar PVC en exterior rudo: un H05VV-F a la intemperie, con UV/lluvia y pisoteo, se degrada y puede cortarse.
  Mejor: para exterior/obra, un H07RN-F (goma/neopreno) y enchufes/tomas con protección IP acorde.
• Dejar NYA/NYAF a la vista: los unipolares sin cubierta (NYA/NYAF) deben ir siempre en canalización (conduit/ducto/canaleta).
  Mejor: protege el tendido con tubo o canaleta adecuados al ambiente y calibre.
• Enterrar sin protección: canalizar NYY correctamente y respetar profundidades y señalización según normativa local.
  Mejor: usa ductos y cama protectora cuando aplique; evita empalmes bajo tierra.
• Curvas cerradas y tracción: forzar radios de curvatura o tirar del cable por los conductores puede dañar el aislamiento.
  Mejor: respeta el radio mínimo del fabricante y tira con cabeza de tiro desde la cubierta cuando corresponda.
• Sección y protección inadecuadas: secciones pequeñas en recorridos largos o protecciones mal calibradas generan calentamiento y desconexiones.
  Mejor: calcula corriente y caída de tensión; coordina la protección (MCB/RCBO) con la sección y el uso.
• Conexiones sin terminales: hilos sueltos en bornes de presión se aflojan y calientan.
  Mejor: usa punteras/terminales para multihilo (NYAF/H05/H07), apriete con par adecuado.

Para proteger tendidos vistos en interior y mantener un acabado limpio, puedes optar por canaletas dimensionadas al número de conductores.

Conocer el significado de las siglas te evita confusiones y te ayuda a elegir el cable adecuado para cada situación: H05VV-F para móvil interior, H07RN-F para móvil exterior/uso rudo, NYA/NYAF para fijo en canalización, y NYY para fijo exterior/enterrado (según proyecto y normativa).
Soy Stevenson, electricista con más de 10 años de experiencia, ex capataz (equipo de 10 personas) y formado en Salesianos Don Bosco (2 años). Mi recomendación siempre es validar la ficha del fabricante, respetar radio de curvatura, protecciones y canalización, y ajustar la elección a la normativa local vigente.
