Corrugado eléctrico: cuándo conviene frente a tubo liso

Portada » Electricidad » Canalizaciones y cajas» Enchufes, tomacorrientes y fichas » Iluminación y drivers» Interruptores y mecanismos»

Soy Stevenson, electricista con más de 10 años de experiencia, ex capataz (equipo de 10 personas) y formado en Salesianos Don Bosco (2 años). Te ayudo a decidir cuándo usar tubo corrugado y cuándo tubo liso (PVC rígido o EMT metálico) para que el tendido quede seguro, ordenado y fácil de mantener (ver normativa local).

Consejo rápido: piensa primero en recorrido y ambiente: si habrá curvas y poco espacio, el corrugado te ahorra tiempo; si el tramo queda expuesto a golpes o requiere alineación perfecta, el liso es tu amigo.

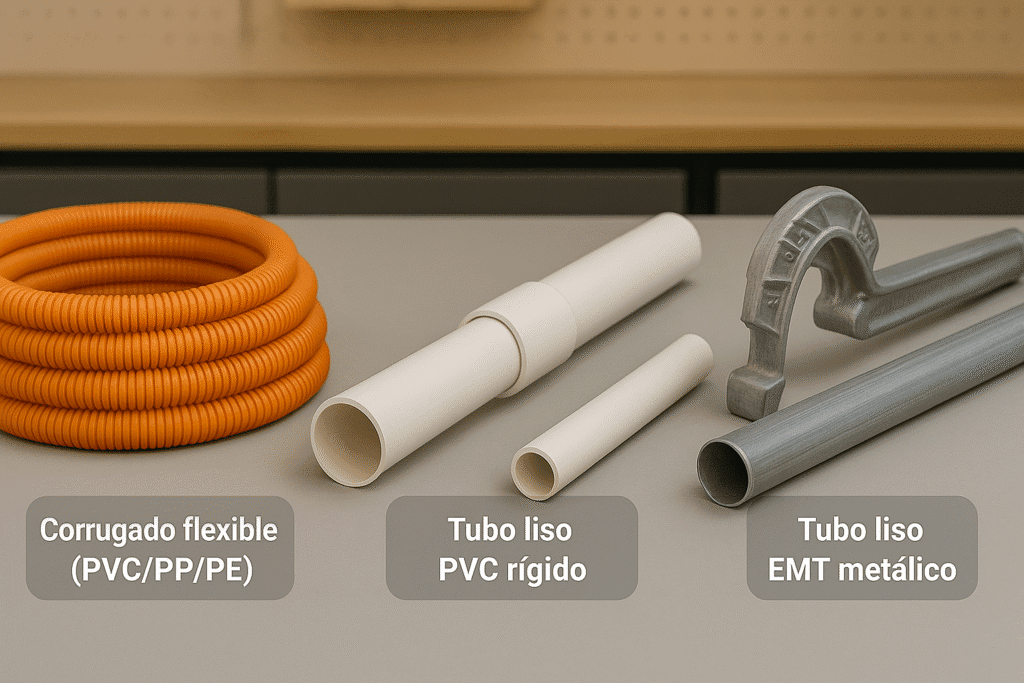

Qué es cada cosa (y para qué sirve)

Tubo corrugado: materiales habituales (PVC/PP/PE/PA), versiones reforzadas y libres de halógenos

Es un conducto flexible con ondulaciones que facilitan las curvas y el paso por tabiques o zonas estrechas.

• Materiales comunes: PVC, PP, PE/HDPE (enterrado/exterior), y PA (poliamida) en líneas más técnicas.
• Reforzado/doble pared: mayor resistencia a compresión y mejor protección en obra o bajo losa.
• Libre de halógenos (LSZH): pensado para interiores con exigencias de baja emisión de humos.
• Ventajas: flexibilidad, instalación rápida, curvas sin accesorios, ideal para empotrar y rehabilitación.
• Límites: menos resistencia a impactos que el liso; si lo aplastas o haces radios muy cerrados, cuesta pasar la guía.

Tip: deja el corrugado bien fijado y sin estrangular en puntos de giro; así la guía pasacables corre sin atascos.

Tubo liso: PVC rígido/EMT metálico y su papel en tramos vistos o de alta exposición

Conducto recto que se instala con curvas y manguitos.

• PVC rígido: ligero, inmune a la corrosión, buen precio; adecuado en interiores y exteriores moderados con sus accesorios.
• EMT/galvanizado: muy resistente mecánicamente y a golpes; alinea instalaciones vistas con un acabado profesional.
• Ventajas: trazos alineados, alta protección mecánica, fácil de limpiar/inspeccionar en tendidos visibles.
• Límites: requiere accesorios para curvas y más tiempo en obra; para empotrar en zonas con muchas curvas, puede ser engorroso.

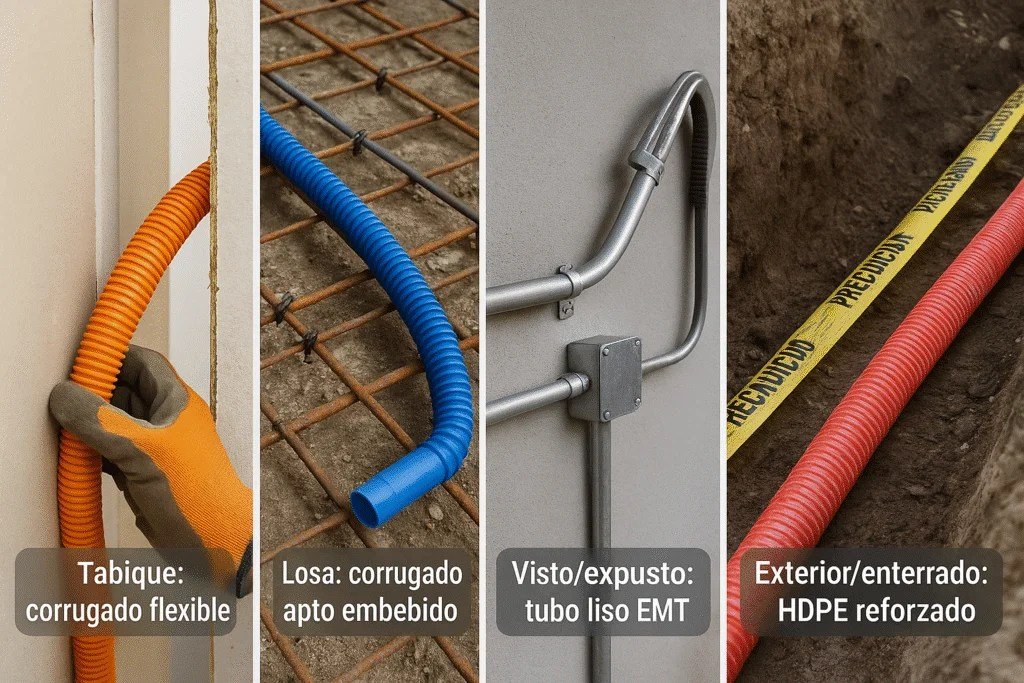

Comparativa práctica: ¿cuándo conviene uno u otro?

Empotrar en tabique ligero: curvas fáciles → corrugado

• Si el trazado requiere giros, desvíos y cajetines cercanos, el corrugado te ahorra tiempo y accesorios.
• Se adapta al panel sin forzar, permite microajustes y facilita el reemplazo de conductores con guía.
• Evita radios muy cerrados: respeta el radio mínimo del fabricante (ver normativa local) y fija el tubo cada 40–60 cm para que no se mueva al pasar la guía.

Tip: planifica curvas amplias y coloca puntos de tiro (cajas intermedias) en tramos largos para que la guía no se trabe.

Paso por losa/hormigón: corrugado apto (material según ficha) vs. tubo liso con accesorios

• Corrugado apto para hormigón (p. ej., PP/LSZH o referencia “para embebido”): soporta temperatura de fraguado y presiones de obra.
• Fija con grapas antes del vertido; evita aplastamientos y cruces a 90° con armaduras.
• Tubo liso también funciona, pero necesitarás curvas/manguitos; aporta alineación cuando el diseño lo exige (p. ej., bandejas vistas en cielos técnicos).

Nota: revisa ficha del material; no todos los corrugados son aptos para embebido en losa.

Tendidos vistos/golpes: ventaja del tubo liso

• En estacionamientos, talleres o pasillos donde el conducto queda expuesto, el EMT/PVC rígido resiste impactos y luce alineado.
• Las curvas prefabricadas mantienen radios constantes y acaban más “limpio” en vista.
• Si luego necesitas tirar cables, prevé cajas de paso estratégicas (cada 9–12 m o según trazado y normativa local).

Exterior/UV y enterrado: corrugado HDPE/PP reforzado vs. tubo liso con protección

• Exterior/UV: usa corrugado resistente a UV o tubo liso con protección/canal y sellos adecuados.
• Entierro: corrugado HDPE/doble pared ofrece resistencia a compresión y drenaje del entorno. Señaliza con cinta de advertencia y respeta profundidades locales.
• Para entradas a gabinete o caja exterior, termina con accesorios estancos (prensaestopas, arandelas de estanqueidad) y curva amplia para que no se ahogue la guía.

Regla rápida: muchas curvas y espacio limitado → corrugado. Exposición a golpes/estética vista → liso. En hormigón/enterrado, decide por material/ficha y resistencia requerida.

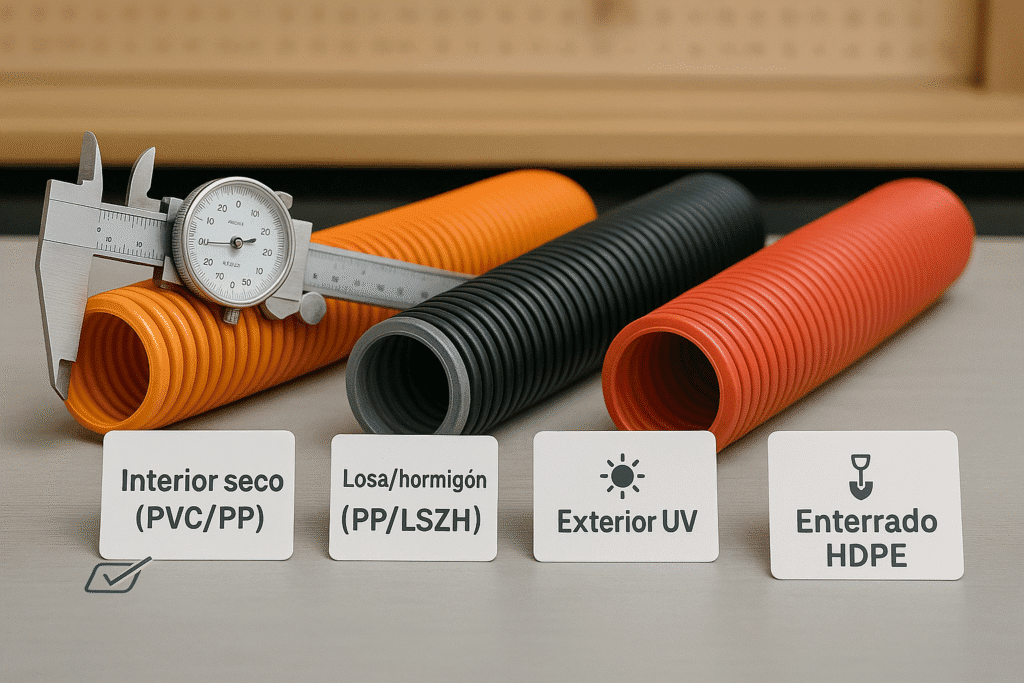

Cómo elegir el corrugado: material, entorno y resistencia

Interior seco, hormigón, exterior/UV, enterrado: qué mirar en material y grado

• Interior seco (tabiques, cielos): corrugado PVC/PP estándar. Revisa en la ficha su temperatura de servicio y compatibilidad con pasos cerrados y microcurvas.
• Embebido en hormigón (losa): referencias aptas para fraguado (lo indica la ficha). Suelen ser PP/LSZH o equivalentes. Fija bien antes del vertido y evita aplastamientos.
• Exterior/UV: corrugado con aditivos UV o material indicado para intemperie. Combínalo con sellos en cajas y entradas.
• Entierro/enterrado: corrugado HDPE/doble pared con resistencia a compresión declarada. Señaliza la zanja y protege los accesos a cajas con curvas amplias.

Tip: si el recorrido combina ambientes (p. ej., sale de interior y entra a exterior), usa transiciones y accesorios compatibles entre materiales.

Diámetro nominal y regla simple de llenado (sin forzar el paso de conductores)

• Elige el diámetro pensando en los conductores presentes y futuros. Deja holgura para que la guía pasacables corra sin atascos.
• Evita “llenar a presión”: consulta el factor de llenado en la ficha del fabricante o la normativa local y mantén un margen que permita reemplazos o ampliaciones.
• En tiradas largas o con varias curvas, prioriza un diámetro mayor y planifica cajas intermedias para puntos de tiro.

Consejo: una curva suave + diámetro generoso suele ahorrar más tiempo que cualquier lubricante (aunque el lubricante compatible ayuda en pasadas exigentes).

Corrugado reforzado y libre de halógenos: cuándo aporta valor

• Reforzado / doble pared: útil donde hay riesgo de compresión/impacto (obra, tránsito de personal, bajo losa) o cuando el trazado exige estabilidad antes de hormigonar.
• Libre de halógenos (LSZH): recomendado en interiores con exigencias de baja emisión de humos. Aporta seguridad y suele ofrecer mejor comportamiento ante fuego (ver normativa local).
• Si necesitas orden perfecto a la vista o protección alta a golpes, valora cambiar a tubo liso (PVC rígido/EMT) en el tramo expuesto y mantener corrugado en empotramientos.

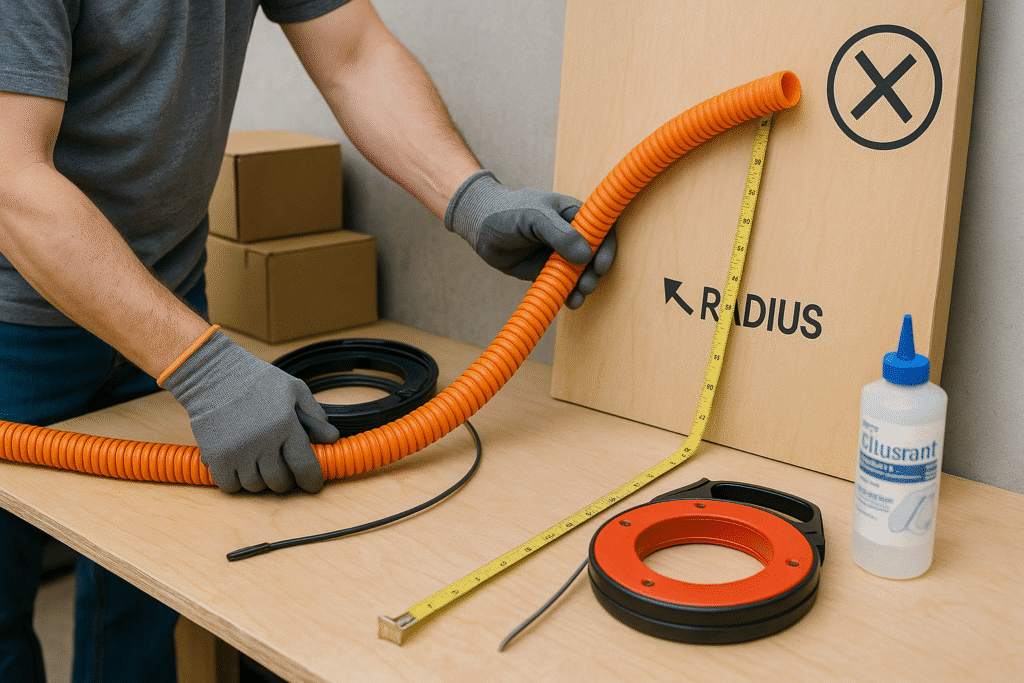

Radio de curvatura y tiradas largas (evitar atascos)

Radios mínimos: cómo leerlos en la ficha del fabricante (ver normativa local).

Busca en la ficha técnica el campo “radio mínimo de curvatura” para el diámetro y material específicos de tu corrugado. Si no aparece, aplica dos ideas simples:

• Haz curvas amplias, sin “quiebres”.
• Evita fijaciones que estrangulen el tubo en la curva (grapas anchas, sin apretar de más).
  Si el trazado exige un giro cerrado, coloca una caja de paso antes del giro para reorientar la tracción y continuar desde ahí.

Uso de guía pasacables y lubricante: técnica para pasar sin dañar aislación.

• Guía adecuada: fibra de vidrio para tramos serpenteados y acero si necesitas empuje extra (en rectas largas).
• Recorrido limpio: aspira polvo y retira rebabas antes de pasar la guía.
• Lubricante compatible: aplica una película fina (no “baño”) en la cabeza del mazo; evita productos que ataquen el aislante (usa lubricantes específicos para cableado).
• Cabeza cónica: une los conductores a la guía formando un perfil cónico con cinta; sin escalones.
• Tracción constante: tira progresivo y alineado. Si sientes tope, retrocede unos centímetros, gira suavemente y reintenta; no fuerces.

Planificación de rutas y puntos de tracción.

• Divide el tendido en segmentos con cajas intermedias en cambios de dirección o cada cierta distancia (según dificultad del recorrido).
• Deja cordel guía de reposición en canalizaciones críticas (te ahorra horas en futuras ampliaciones).
• Fija el corrugado cada 40–60 cm (o según ficha) y antes de cada curva; así la canalización no se desplaza cuando tiras.
• Identifica puntos de tiro (inicio/fin/cajas) y coordina a dos personas si el tramo es largo: una empuja la guía y la otra tira del mazo, evitando picos de tensión.

Accesorios y remates que marcan la diferencia

Curvas, manguitos y cajas: sellos y transiciones limpias

• Curvas/manguitos: usa curvas amplias y manguitos del mismo material/diámetro para evitar cuellos de botella.
• Cajas de paso: colócalas antes/después de giros cerrados y en tramos largos; facilitan tirar guía, ordenar empalmes y futuras ampliaciones.
• Sellos: en zonas polvorientas o con humedad, usa tapones o juntas de cierre según la caja; evita entradas “al aire”.

Entrada al gabinete con prensaestopas (sujeción + estanqueidad)

Al llegar a un armario o equipo, termina la canalización con un prensaestopas del tamaño y rosca correctos: mejora el alivio de tensión, evita que el borde corte el cable y, si corresponde, aporta IP.
Guía relacionada: Prensaestopas y pasamuros para gabinetes entrada limpia de cables.

Paso en muebles/tabiques con pasacables/protectores de borde

Si el recorrido atraviesa muebles o tabiques y queda a la vista, remata con pasacables (ojales) o perfiles en U para proteger la camisa y dejar un acabado prolijo.
Cómo elegir e instalar: Pasacables y protectores de borde: guías para atravesar muebles y tabiques.

Bajadas visibles ordenadas con canaletas

Para tramos expuestos (TV, escritorio), usa canaletas y separa energía de señal; planifica una ruta vertical simple y pocos cambios de plano.
Ideas prácticas: Canaletas para tv en pared ocultar hdmi utp y alimentacion.

Montaje paso a paso (tabique y losa)

Preparación del recorrido, fijación y puntos de tiro

1. Trazado y diámetros. Dibuja la ruta más recta posible, marca cajas y curvas amplias. Confirma diámetro del corrugado con la dotación actual y la prevista (deja holgura).
2. Cajas intermedias (puntos de tiro). En cambios de dirección o tramos largos, añade cajas de paso para repartir el esfuerzo de la guía.
3. Tabique (yeso-cartón): fija el corrugado con grapas anchas o bridas a la perfilería. Evita aplastarlo en las curvas. Presenta siempre de caja a caja (no “a ojo”).
4. Losa/hormigón: usa corrugado apto para embebido (según ficha). Fija con grapas/alambrado a la armadura, sin invadir recubrimientos. Protege bocas con tapones y evita cruces que generen aplastamientos.
5. Transiciones. Si pasas de corrugado a tubo liso (tramos vistos), usa manguitos/curvas compatibles y deja la boca orientada hacia la dirección de tiro.
6. Cordel de reposición. En canalizaciones críticas deja un cordel además de los conductores para futuras ampliaciones.
7. Checklist rápido: material correcto (interior/hormigón/exterior), fijación firme, curvas suaves, cajas listas y extremos tapados hasta el cableado.

Pasado de conductores, verificación y etiquetado

1. Cabeza de tiro. Une los conductores a la guía pasacables formando una punta cónica (cinta bien tensada y sin escalones).
2. Lubricante compatible. Aplica una película fina en la cabeza si el recorrido es exigente (solo productos aptos para cableado).
3. Técnica de tiro. Una persona empuja la guía y otra tira del mazo; si hay tope, retrocede unos centímetros, gira y reintenta. No fuerces: revisa la curva anterior.
4. Llenado sano. Si cuesta demasiado, no es “fuerza”: es diámetro insuficiente o radio cerrado. Replantea antes de dañar aislaciones.
5. Verificación. Comprueba continuidad y que cada conductor llega sin muescas. Tira suave de cada hilo: no debe moverse en las bornas/terminales.
6. Etiquetado. Marca origen/destino y circuito en cada extremo. Deja bucle de servicio en cajas y tableros para futuros trabajos.
7. Cierre limpio. Recoloca tapones o remata con prensaestopas/pasabordes según el punto de entrada; cierra cajas con sus juntas si aplica.

Errores comunes (y cómo evitarlos)

Sobrecargar el corrugado

Problema: el mazo apenas entra, la guía se traba y los aislantes se marcan.
Evita así: calcula el diámetro con margen y respeta el factor de llenado del fabricante (ver normativa local). En tiradas largas y con curvas, sube un diámetro o añade cajas intermedias.

Radios de curvatura demasiado cerrados

Problema: la guía no pasa o daña el cable; el tubo se “estrangula”.
Evita así: planifica curvas amplias y respeta el radio mínimo de la ficha. Coloca caja de paso antes de giros cerrados.

Aplastamientos en obra (losa/tabique)

Problema: se deforma el tubo y luego no pasan los conductores.
Evita así: fija el corrugado con grapas anchas, protege las bocas con tapones y evita puntos de apoyo directos durante el vertido.

Mezclar materiales/series sin revisar compatibilidad

Problema: uniones flojas, cuellos de botella o envejecimiento prematuro.
Evita así: usa accesorios compatibles (mismo material/diámetro/serie) y revisa temperatura/UV de cada tramo.

Sin remates estancos en exterior

Problema: entra agua/polvo por cajas y entradas.
Evita así: usa cajas con juntas, prensaestopas y arandelas de estanqueidad cuando corresponda.

Tirar “a fuerza” sin técnica

Problema: cortes en aislación o empalmes forzados.
Evita así: punta cónica con cinta, lubricante compatible y tracción progresiva (una persona empuja guía, otra tira el mazo). Si hay tope, retrocede y revisa la curva previa.
