RCD + MCB + SPD: cómo coordinar protecciones en tu tablero hogareño

Portada » Electricidad » Seguridad eléctrica domiciliaria» Cables y extensiones» Diagnóstico y averías eléctricas» Seguridad eléctrica para personas y hábitos» Tablero y protecciones eléctricas en cas» Zonas húmedas y exterior»

Qué protege cada uno y por qué deben coordinarse

En un tablero hogareño, RCD (diferencial), MCB (magnetotérmico) y SPD (protector contra sobretensiones) no compiten: se complementan. Cada uno cubre un riesgo distinto: el RCD protege personas ante fugas a tierra, el MCB protege la instalación ante sobrecargas y cortocircuitos, y el SPD protege equipos frente a picos de tensión por rayos o maniobras. Si faltara uno, quedaría un “hueco” de seguridad; si están mal ordenados o mal elegidos, pueden disparar de más o no actuar a tiempo.

Resumen rápido

Idea clave: coordinar = poner cada protección en su sitio, con sensibilidades/curvas y tipos compatibles, para que actúe el dispositivo correcto en el momento correcto.

Riesgos típicos en vivienda y objetivos de cada dispositivo

• Fuga a tierra por aislamiento dañado o humedad
  • Qué pasa: Corriente “se escapa” a tierra por un electrodoméstico, luminaria o cableado.
  • Quién actúa: RCD; si está bien dimensionado, detecta milisegundos de fuga peligrosa y abre el circuito.
  • Ejemplo doméstico: Diferencial que dispara de forma intermitente cuando hay humedad ambiental.
  • Amplía: Señales de fuga a tierra en casa.
  • Amplía: Humedad y diferencial: por qué dispara en días de lluvia.
• Sobrecarga o cortocircuito en un circuito
  • Qué pasa: Muchas cargas en una misma línea (térmico) o un contacto franco fase–neutro/fase–tierra (magnético).
  • Quién actúa: MCB del circuito afectado; corta antes de dañar cables o conexiones.
  • Ejemplo doméstico: Línea de enchufes con múltiples regletas y calefactores portátiles que hace saltar el magnetotérmico.
  • Qué NO debe ocurrir: Que dispare el RCD por este motivo; si lo hace, hay fuga a tierra o un defecto asociado.
• Sobretensión transitoria (rayos/maniobras de red)
  • Qué pasa: Un pico de tensión de micro–milisegundos que “viaja” por la red y puede dañar electrónica (TV, router, refrigerador, PC).
  • Quién actúa: SPD (en tablero y, si corresponde, cerca del equipo).
  • Ejemplo doméstico: Tras un corte y reposición del servicio, varios equipos quedan con fallas de fuente.
  • Amplía: Golpes de tensión al volver la luz: proteger heladera y electrónica.

Nota: Siempre ver normativa local antes de intervenir; si no estás seguro, llama a un profesional. Si el RCD disparó, rearmar con método y revisar la causa. Guía práctica: rearmar la luz con seguridad tras un disparo paso a paso y pasos mínimos de seguridad.

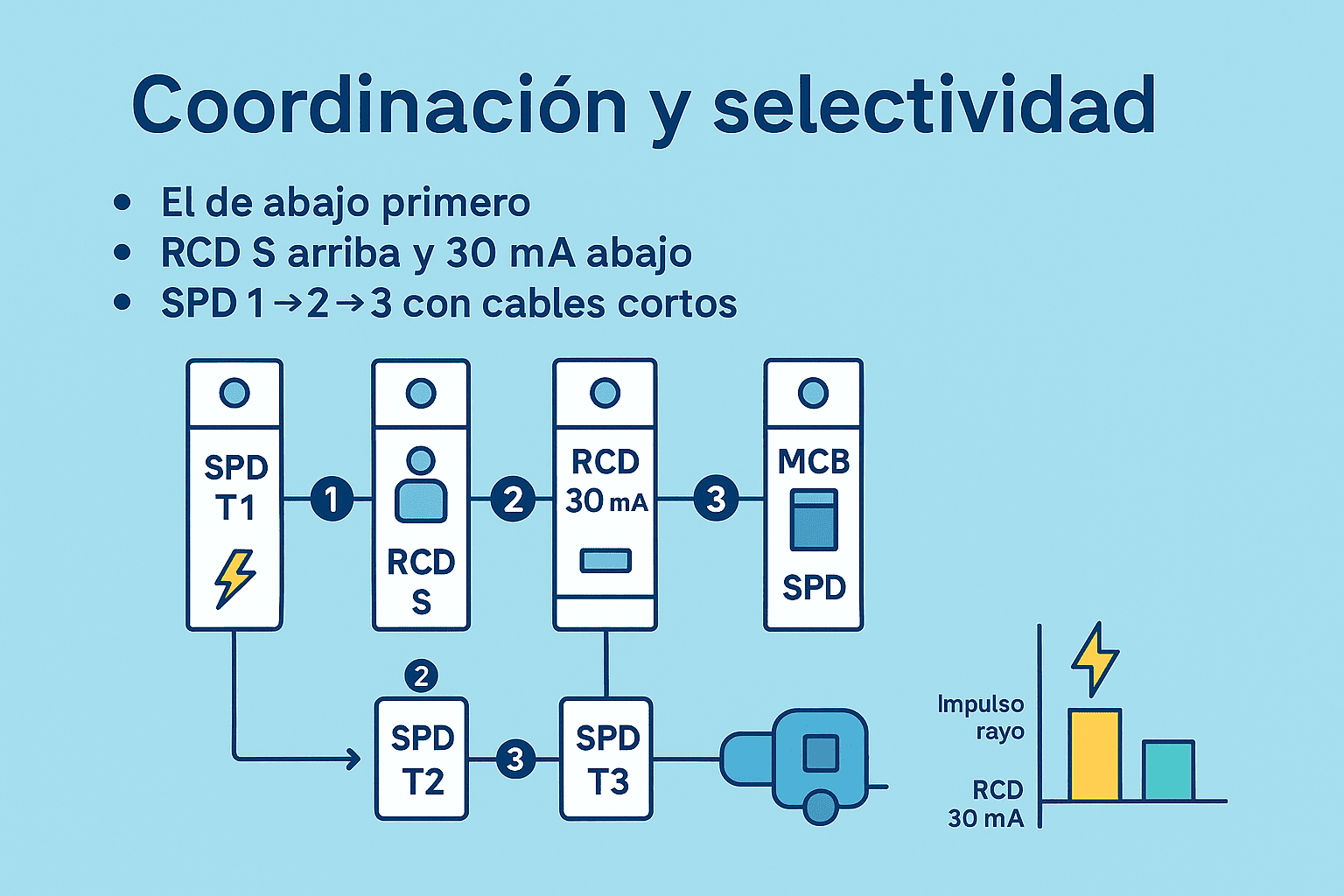

Principios clave de coordinación y selectividad (visión rápida)

Meta: que ante una falla actúe solo el dispositivo correcto y lo más cercano al problema, sin dejar huecos de protección ni provocar disparos en cascada.

Selectividad vertical (aguas arriba/aguas abajo)

• Idea base: el dispositivo más cercano a la falla debe despejar primero; el de arriba solo actúa si el de abajo no puede.
• Entre RCDs: la cabecera suele ser selectiva/retardada y con sensibilidad mayor que los RCD de los circuitos (enfoque práctico para que no disparen los dos a la vez).
• Entre MCBs: escoger curvas y calibres que discriminen (el MCB del circuito afectado debe despejar antes que el general).
• SPDs en cascada: escalonar Tipo 1 → Tipo 2 → Tipo 3 según ubicación, para repartir la energía del impulso y evitar que uno solo “se coma” todo el pico.

Compatibilidad entre tecnologías (impulsos vs térmico/magnético)

• SPDs y RCDs: un impulso de sobretensión puede provocar un desequilibrio transitorio y disparar el RCD si está mal ubicado o cableado. En vivienda, el SPD se instala lo más cerca posible del punto de entrada y con cableado corto; si un RCD queda aguas arriba, revisar tolerancia a impulsos y esquema para minimizar disparos no deseados.
• RCDs y cargas electrónicas: equipos con armónicos o CC pulsante (EV, FV, variadores, informática/LED) pueden “cegar” RCD sencillos; para estos casos, valorar clases A/F/B en los circuitos correspondientes (la cabecera no debería impedir la actuación selectiva de los de abajo).
• MCB y SPD: el MCB (o fusible) que “respalda” al SPD debe permitir el paso de la corriente de impulso sin abrir indebidamente, pero proteger el cable si hay falla real.

Orden lógico en el tablero (visión de conjunto)

1. Entrada/Origen: protección general y, si corresponde el riesgo, SPD de cabecera (Tipo 1 o 1+2, según el caso).
2. Distribución principal: RCD de cabecera selectivo (si se usa) y ramales con MCB y RCD por circuitos (tipo/clase según cargas).
3. Zonas distantes o equipos sensibles: SPD Tipo 2 en tablero y Tipo 3 cercano al equipo, si la distancia o sensibilidad lo requiere.

Reglas de bolsillo

• Un riesgo, un dispositivo: RCD = fugas/personas; MCB = sobrecargas/cortos; SPD = picos/ electrónica.
• El de abajo primero: coordina sensibilidades/retardos en RCD y curvas/calibres en MCB.
• Cables del SPD cortos y tierra cuidada: menos impedancia = mejor desvío del impulso.
• Cargas modernas, RCD moderno: si hay armónicos/CC pulsante, considera A/F/B en ese circuito.
• Siempre validar con normativa local y manuales del fabricante antes de ejecutar cambios.

Para maniobras seguras al restablecer suministro después de un disparo:
• Rearmar la luz con seguridad.
• Verificar ausencia de tensión.

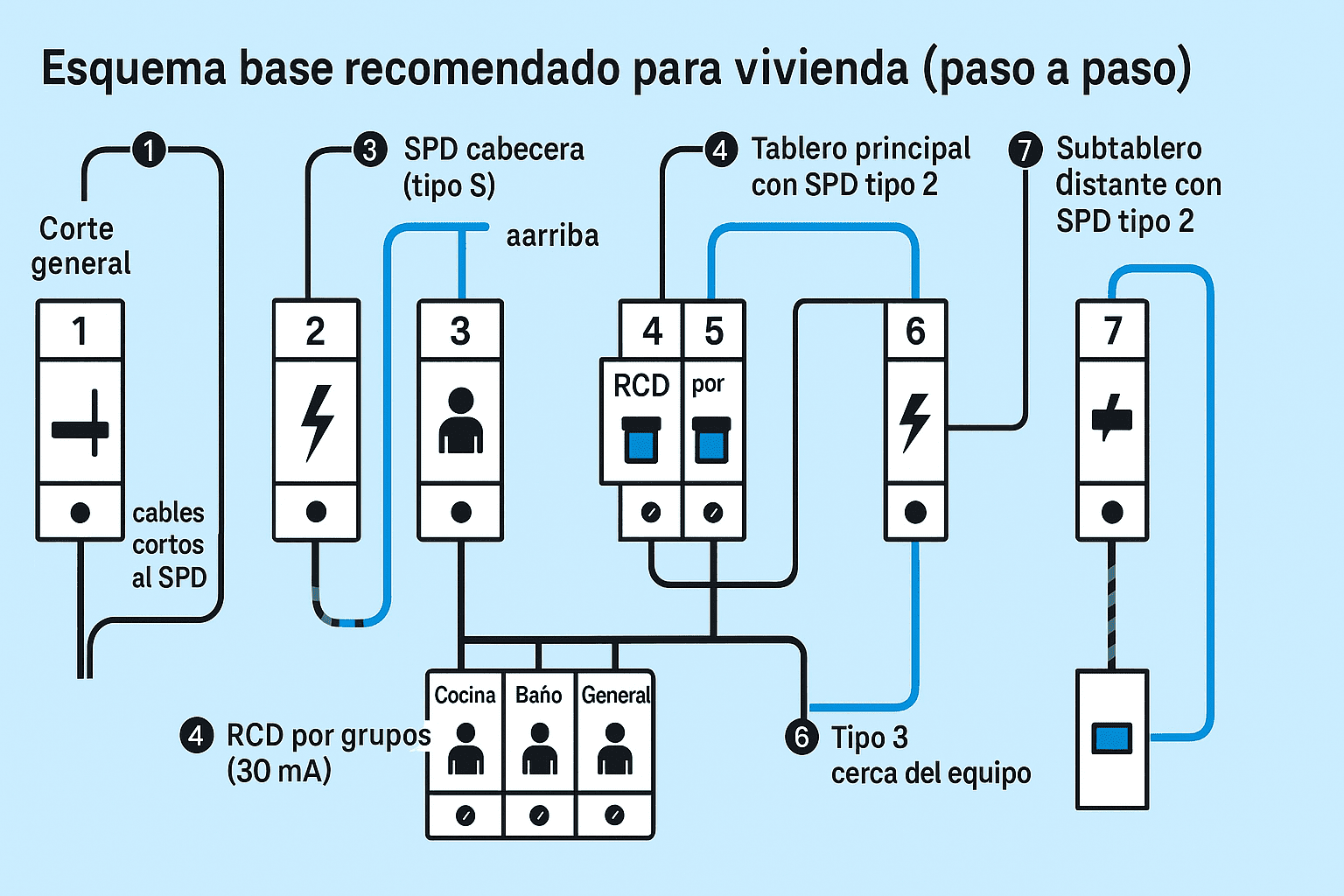

Esquema base recomendado para vivienda (paso a paso)

La idea es armar un recorrido lógico desde la entrada de la energía hasta los circuitos finales, para que cada protección cumpla su papel sin estorbar a las demás.

En el origen de la instalación

1. Dispositivo de corte general
   Punto de seccionamiento que permite aislar la instalación completa para maniobras y mantenimiento.
2. SPD de cabecera (según riesgo)
   • Si tu zona tiene red aérea, descargas atmosféricas o edificio con pararrayos, instala un protector contra sobretensiones en el origen.
   • Objetivo: “bajar” la energía de los picos que vienen de la red antes de que entren al hogar.
   • Buenas prácticas: conexión a tierra lo más directa y corta posible; evita bucles y cables largos.
3. RCD de cabecera (si se usa)
   • Si decides poner un diferencial en cabecera, que sea selectivo/retardado (tipo S) y con sensibilidad mayor que los RCD de los circuitos, para que no disparen todos a la vez.
   • Recuerda: el RCD protege personas ante fugas; no sustituye al MCB.

Orden sugerido (genérico)

Corte general → SPD de cabecera → (opcional) RCD selectivo de cabecera → derivación al tablero principal.
(Valida siempre el orden con normativa local y manuales del fabricante.)

En el tablero principal

1. SPD de tablero (coordinado con el de cabecera)
   • Si ya pusiste SPD en el origen, aquí instalas el siguiente escalón para “rematar” el pico.
   • Mantén cableados cortos y tierra de baja impedancia.
2. RCD por grupos de circuitos
   • Agrupa según uso y tipo de carga (electrónica, motores, resistencia).
   • Elige la clase adecuada: AC/A/F/B según el tipo de corriente de fuga esperado (por ejemplo, cargas con electrónica pueden requerir A o F).
   • Evita “cegar” el RCD de cabecera: coordina retardos y sensibilidades (el de cabecera siempre más “lento” y menos sensible).
3. MCB por circuito
   • Selecciona curva (B/C) y calibre en función de sección de conductor y uso del circuito.
   • Busca discriminación: que el MCB del circuito con falla actúe antes que el general.
   • Identifica con rótulos claros (iluminación, tomas, cocina, etc.).

Distribución práctica (ejemplo orientativo)

• Iluminación (MCB dedicado + RCD compartido por alumbrado).
• Tomas generales por sectores (salas/dormitorios).
• Cocina/Lavado (cargas potentes y electrónicas: valora clase de RCD).
• Baños/Exterior (exposición a humedad: RCD dedicado).
• Climatización/Bombas (consumos altos; revisar curvas de MCB).
• TI/Entretenimiento (equipos sensibles: útil tener SPD en tablero y/o cerca del equipo).

Relacionado (picos tras cortes):
Golpes de tensión al volver la luz.

Subtableros y circuitos distantes

Cuando hay distancias largas desde el tablero principal (por ejemplo, quincho, garaje, oficina en otra planta), conviene:

1. Subtablero alimentado desde el principal con su MCB de protección y (si aplica) RCD propio.
2. SPD en el subtablero para “recoger” los picos que puedan regenerarse en el tramo largo de cable.
3. Equipos muy sensibles o muy lejos: añade SPD cercano al equipo (última barrera).

Cuándo reforzar con protecciones locales (enchufe/equipo)

• Si la distancia desde el último SPD del tablero al equipo es considerable.
• Si el equipo es crítico (PC, router, TV, electrodoméstico con electrónica delicada).
• Si el entorno tiene maniobras frecuentes (ascensor del edificio, motores cercanos, generador).

Checklist rápido para montar el esquema

• Define riesgo de sobretensión y decide si va SPD en origen.
• Planifica grupos de RCD por tipo de carga (y su clase).
• Elige curvas y calibres de MCB con criterio de discriminación.
• Coordina selectividad RCD↔RCD (cabecera más “lenta”/menos sensible).
• Asegura tierra de baja impedancia y cables del SPD cortos.
• Rotula todo y documenta el orden de los dispositivos.

Seguridad y maniobras

• Si algo disparó, no rearmes a ciegas: identifica el circuito afectado y procede con método:
  • Rearmar la luz con seguridad.
  • Verificar ausencia de tensión.

Nota: Mantén estas indicaciones como guía general y valida con la normativa local y los manuales de cada fabricante antes de intervenir.

Coordinación de SPD (Tipo 1 / Tipo 2 / Tipo 3)

Objetivo: repartir la energía del pico entre varios “escalones” para que ningún dispositivo ni cableado reciba más de lo que soporta, y que tus equipos sensibles queden realmente protegidos.

Ubicación y función de cada tipo

• Tipo 1 (cabecera / origen): “frena” los picos más energéticos que vienen de la red o del pararrayos del edificio. Se instala lo más cerca de la entrada y con derivación directa a tierra.
• Tipo 2 (tablero principal / subtableros): reduce el pico residual que deja el Tipo 1 y “limpia” maniobras internas. Se monta en el tablero donde están los ramales.
• Tipo 3 (cerca del equipo): protege electrónica sensible (PC, TV, router, refrigerador con electrónica, etc.) en el último tramo. Úsalo cuando el equipo sea crítico o esté alejado del tablero con SPD.

Relacionado: golpes de tensión tras cortes y reposiciones.

Distancias, “elemento de desacoplo” y cableados cortos

• Cables cortos, rectos y sin bucles: cuanto menor la longitud y la inductancia, mejor se desvía el impulso a tierra.
• Desacoplo natural: la impedancia de las canalizaciones entre el Tipo 1 y el Tipo 2 ya ayuda a repartir el esfuerzo.
• Si los SPDs están muy cerca entre sí: usa modelos coordinados del mismo fabricante o incorpora el elemento de desacoplo recomendado en el manual, para evitar que “compitan” entre ellos.
• Equipos alejados: si el recorrido desde el tablero hasta el equipo es largo, añade Tipo 3 en el punto de uso.

Back-up del SPD con MCB/fusible (criterios genéricos)

• Cada SPD debe tener protección de respaldo (MCB o fusible) que no se dispare ante la corriente de impulso propia del SPD, pero que proteja el cable si hay falla sostenida.
• Sigue la ficha del fabricante: ahí verás la corriente nominal, el dispositivo de respaldo compatible y la sección mínima del conductor.
• Coordina con el resto: evita que el back-up del SPD interfiera con la selectividad de los MCB de los circuitos; el objetivo es que, ante una falla real, solo actúe lo que corresponde.

Selección por nivel de riesgo (guía práctica y genérica)

• Zona con red aérea/tormentas o edificio con pararrayos: prioriza Tipo 1 en origen, más Tipo 2 en tablero; añade Tipo 3 para equipos críticos.
• Zona urbana con red subterránea y picos moderados: Tipo 2 en tablero; Tipo 3 en equipos sensibles o distantes.
• Subtableros alejados o exteriores: considera Tipo 2 en el subtablero y Tipo 3 en la carga final.

Seguridad antes de intervenir: verifica ausencia de tensión y usa método al restablecer suministro.
• Verificar ausencia de tensión.

Selectividad entre RCDs

Objetivo: que el RCD más cercano a la falla abra primero y el de cabecera solo actúe si el de abajo no lo hizo.

Uso de RCD tipo S (retardado) en cabecera

• Colocar en cabecera un RCD selectivo/retardado (tipo S) permite que los RCD de los circuitos tengan prioridad.
• El retardo propio del tipo S da tiempo a que el RCD del circuito afectado despeje la fuga sin “arrastrar” a toda la casa.
• Evita montar dos RCD tipo S en serie (no hay selectividad real y puedes provocar disparos innecesarios).

Regla práctica de sensibilidad relativa

• Para mejorar la discriminación, usa en cabecera un RCD con sensibilidad mayor que los de los circuitos (ejemplo típico: cabecera más “alta”, circuitos a 30 mA para protección de personas).
• Mantén una relación clara entre cabecera y circuitos (regla práctica de “más sensible abajo / menos sensible arriba”). Revisa siempre las recomendaciones del fabricante y ver normativa local.

Clases AC / A / F / B y compatibilidad con cargas electrónicas

• AC: fugas senoidales puras.
• A: AC + CC pulsante (electrodomésticos con electrónica, fuentes con rectificador).
• F: equipos con variación de frecuencia/armónicos (algunos variadores/compresores modernos).
• B: presencia posible de CC pura (ciertas aplicaciones específicas).
  Consejo práctico: equipa con la clase adecuada solo los circuitos donde hace falta (p. ej., electrónica, variadores, equipos “modernos”), manteniendo la coordinación con el RCD de cabecera para que no se “cegue” ni dispare antes de tiempo.

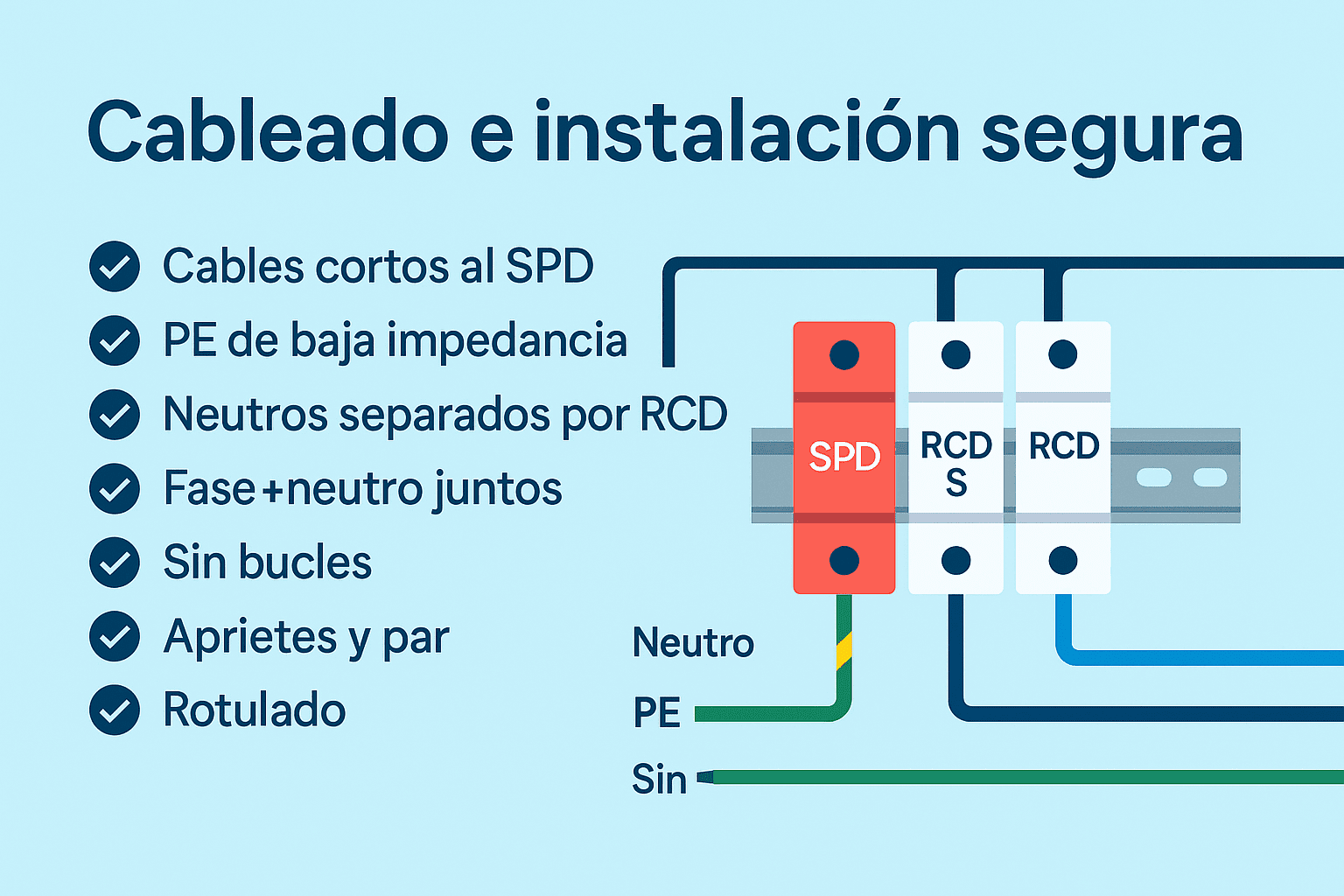

Cableado, pruebas y mantenimiento

• Mantén neutros y tierras bien identificados por grupo de RCD: mezclar neutros entre grupos provoca disparos molestos.
• Revisa aprietes, testea el botón “T” de los RCD según recomendación del fabricante.
• Si hay disparos esporádicos por humedad o condiciones ambientales, identifica el circuito antes de rearmar y procede con método:
  • Humedad y diferencial.
  • Rearmar con seguridad.
  • Verificar ausencia de tensión.

Recordatorio: la selectividad entre RCDs depende del tipo (S o instantáneo), sensibilidad y tiempo de respuesta. Planifica “más sensible y rápido abajo / menos sensible y retardado arriba”, y valida con normativa local y manuales.

Papel del MCB en la coordinación

El MCB (magnetotérmico) protege los conductores y la instalación frente a sobrecargas y cortocircuitos. Su elección y ajuste impactan en toda la coordinación: si es muy “duro”, puede dejar cables expuestos; si es muy “blando”, disparará antes de tiempo y arrastrará al general.

Curvas B/C/D y elección en circuitos domésticos

• Curva B: adecuada cuando las cargas no tienen grandes picos de arranque (alumbrado, tomas generales, electrónica doméstica).
• Curva C: útil cuando hay picos moderados de inicio (motores pequeños, bombas, refrigeración, herramientas portátiles).
• Curva D: tolera picos altos (motores grandes, transformadores); rara en vivienda salvo casos muy específicos.
  Consejo práctico: empieza por B como base doméstica y sube a C solo donde se justifique por arranque o molestias de disparo comprobadas. Documenta el motivo.

Poder de corte y discriminación con el interruptor general

• Poder de corte: el MCB debe soportar la capacidad de cortocircuito disponible en tu instalación. Si el poder de corte es menor que la corriente de falla posible, no es seguro.
• Coordinación con el general: busca que, ante una falla en un circuito, abra el MCB de ese circuito y no el general. Evita que ambos tengan misma corriente y misma curva si eso provoca disparos simultáneos.
• Cableado y sección: el calibre del MCB debe proteger la sección del conductor (no sobredimensiones el MCB “para que no dispare”: pones en riesgo el cable).

Selectividad MCB↔MCB (criterios prácticos)

• El de abajo primero: el MCB del circuito con falla debe despejar antes que el general.
• No clones todo: repetir mismo calibre y curva en serie suele reducir selectividad.
• Agrupa por uso: circuitos de motores/electromecánicos pueden requerir curva C; los demás, curva B.
• Prueba y ajusta: si hay disparos en cascada, revisa curvas, calibres y el orden de dispositivos.

Recuerda: el MCB no detecta fugas a tierra (eso es del RCD) ni protege de picos de tensión (eso es del SPD). Coordina los tres para que cada uno actúe en su fenómeno.

Seguridad antes de tocar el tablero

• Verifica ausencia de tensión (pasos mínimos).
• Si un dispositivo disparó, rearmar con método y buscar causa.

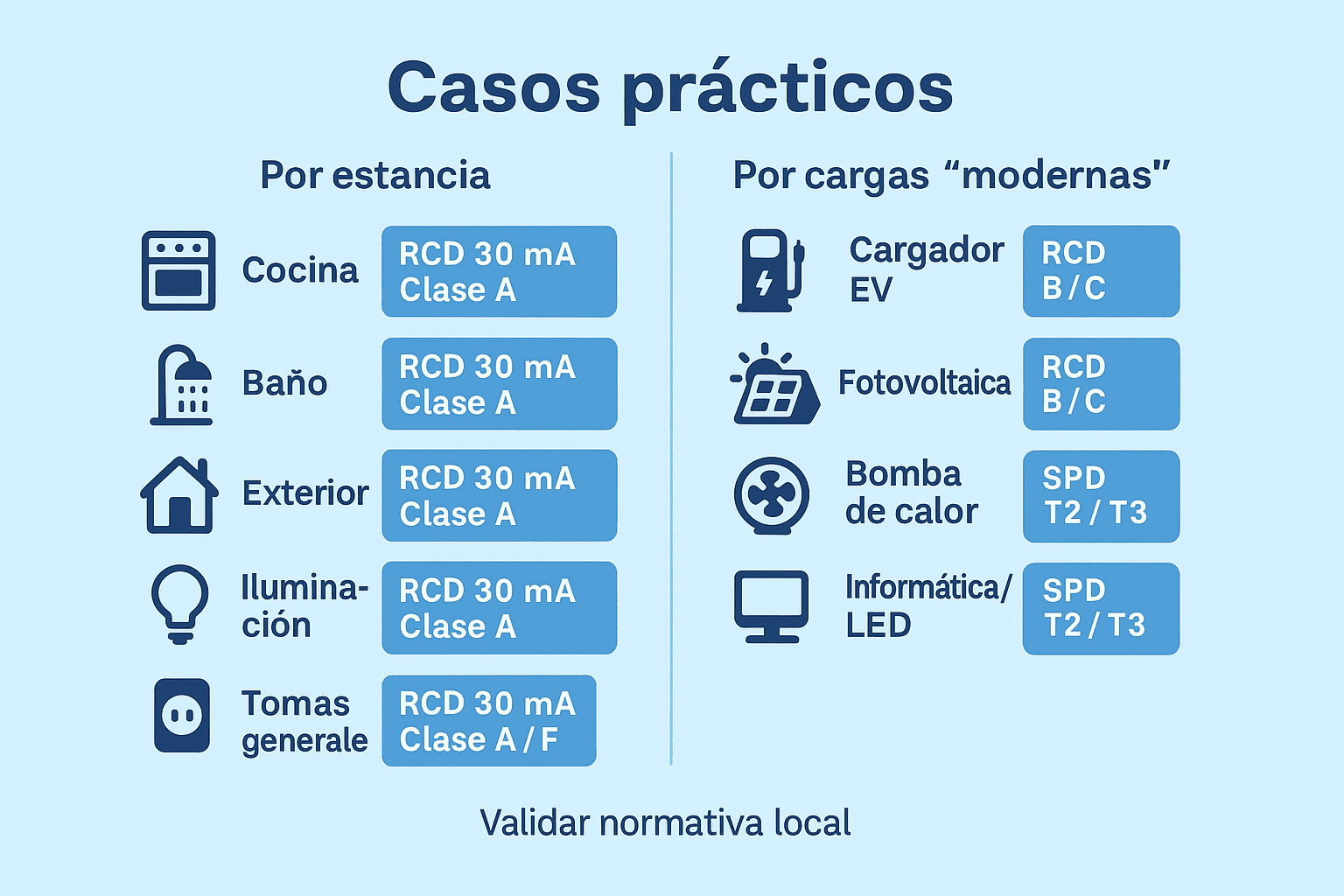

Casos prácticos por estancia y por carga “moderna”

Cocina, baño, exterior, iluminación y tomas generales

Cocina

• RCD: 30 mA, clase A (electrodomésticos con electrónica y motores).
• MCB: curva B para enchufes/pequeños equipos; C para motores (lavavajillas, campanas potentes).
• SPD: Tipo 2 en tablero; Tipo 3 si la nevera u horno inteligente están lejos del tablero.
• Tip: líneas separadas para horno, microondas, lavavajillas reducen disparos cruzados.

Baño

• RCD: 30 mA dedicado (protección de personas); clase A por cargas electrónicas.
• MCB: curva B; C si hay bombas/hidromasaje.
• SPD: Tipo 2 en tablero; Tipo 3 en espejo inteligente o mampara con electrónica si están distantes.
• Seguridad: validate distancias y zonas; ver normativa local.

Exterior (terraza/jardín/garaje)

• RCD: 30 mA dedicado (humedad); clase A.
• MCB: curva C para portones/bombas; B para tomas/luces.
• SPD: Tipo 2 en tablero; Tipo 3 para motor de portón o cámaras lejanas.
• Tip: usos exteriores = más transitorios → revisa tierra y aprietes periódicamente.
• Relacionado: disparos por humeda.

Iluminación (LED)

• RCD: 30 mA; en conjuntos LED extensos o drivers con armónicos, valora clase A (o F si el fabricante lo recomienda).
• MCB: curva B.
• SPD: Tipo 2 protege drivers; Tipo 3 si hay luminarias premium muy alejadas.

Tomas generales (salas/dormitorios)

• RCD: 30 mA, clase A.
• MCB: curva B.
• SPD: Tipo 2 en tablero; Tipo 3 en puestos de trabajo con PC/TV si están lejos.
• Relacionado: golpes de tensión tras cortes.

EV charger, fotovoltaica, bombas de calor, informática/LED

Cargador de vehículo eléctrico (EV)

• RCD: dedicado; clase A como base. Algunos cargadores traen detección 6 mA CC integrada; si no, el fabricante puede exigir clase B o módulo RDC-DD → revisar manual.
• MCB: curva C por picos de arranque.
• SPD: Tipo 2 en tablero; Tipo 3 en el punto de carga si está distante.
• Cableado: sección adecuada y tierra robusta; recorrido directo y corto.

Fotovoltaica (inversor on-grid doméstico)

• RCD: según fabricante del inversor (normalmente clase A; algunos casos especiales requieren otras clases).
• MCB / seccionamiento: dedicados para AC; en DC aplica protección específica del string (fuera del alcance de este artículo doméstico).
• SPD: AC Tipo 2 en tablero; si hay riesgo de rayo/red aérea/pararrayos, coordina con SPD de cabecera.
• Tip: mantén rutas de tierra cortas para minimizar tensiones de modo común.

Bomba de calor/aire acondicionado (inverter)

• RCD: 30 mA clase A; valora clase F si el fabricante lo exige por variadores.
• MCB: curva C (picos de compresor).
• SPD: Tipo 2 en tablero; Tipo 3 cerca de la unidad si el cableado es largo hacia exterior.

Informática/entretenimiento (PC, NAS, TV, router)

• RCD: 30 mA clase A.
• MCB: curva B en circuito dedicado de “oficina” si es posible.
• SPD: Tipo 2 en tablero + Tipo 3 en regleta/UPS de calidad.
• Relacionado: rearmar con método tras un disparo.
• Seguridad previa: verificar ausencia de tensión.

Notas clave:

• 30 mA es la sensibilidad típica para protección de personas en vivienda; la clase del RCD (AC/A/F/B) se elige por la carga.
• El SPD Tipo 3 es útil si la distancia desde el tablero al equipo es grande o el equipo es crítico.
• Ajusta siempre con manuales del fabricante y ver normativa local.

Cómo evitar disparos molestos (falsas alarmas)

Los disparos “sin causa aparente” casi siempre tienen explicación. La clave es aislar el origen y ajustar la protección adecuada al tipo de carga.

Checklist de diagnóstico (rápido y ordenado)

1. Seguridad primero. Antes de tocar, corta suministro y verifica:
   • Verificar ausencia de tensión.
2. Confirma el síntoma. ¿Dispara RCD (diferencial) o MCB (magnetotérmico)?
   • Si es RCD: hay fuga a tierra o desequilibrios transitorios.
   • Si es MCB: sobrecarga o corto.
3. Sectoriza. Baja todos los MCB, sube el general y el/los RCD. Luego sube uno a uno los MCB hasta que reaparezca el disparo → ya tienes el circuito sospechoso.
4. Repite con cargas desconectadas. En ese circuito, desconecta equipos (enchufes fuera) y ve reconectando uno por uno.
5. Mide si puedes. Con pinza de fugas (mA) en el conductor de fase+neutro del circuito, observa si hay corriente de fuga en reposo.
6. Revisa condiciones ambientales. Humedad, condensación o lluvias elevan fugas de aislamiento:
   • Humedad y diferencial (por qué dispara).
7. Después del disparo, rearma con método. No a ciegas:
   • Rearmar la luz con seguridad.
8. Picos tras cortes/manipulaciones. Si coincide con reposiciones de la red, sospecha de sobretensiones:
   • Golpes de tensión al volver la luz.
9. Señales de fuga genuina. Olor a quemado, humedad en cajas, equipos “cosquilleo”, cables calientes:
   • Señales de fuga a tierra en casa.

Cuándo usar superinmunizados y/o cambiar de clase (A → F/B)

• Cargas con electrónica o armónicos (drivers LED extensos, fuentes conmutadas, variadores de compresores, bombas de calor, algunos EV chargers): si el RCD AC da molestias, pasa a clase A.
• Variadores de frecuencia / compresores inverter / equipos con formas de onda complejas: valora clase F si el fabricante lo recomienda.
• Aplicaciones con posible CC residual (ciertos EV chargers/inversores específicos): el fabricante puede exigir clase B o módulo de detección 6 mA CC integrado.
• Disparos por ruido eléctrico (transitorios que “engañan” al RCD): considera RCD superinmunizado en ese circuito.

Regla práctica: actualiza la clase solo en el circuito problemático, no en toda la casa, y valida siempre con manual del equipo y normativa local.

Interacción SPD ↔ RCD que provoca disparos y cómo mitigarlos

• Qué pasa: un impulso de sobretensión puede generar corrientes transitorias a tierra que disparen el RCD si la instalación o cableado del SPD no es óptimo.
• Cómo evitarlo:
  • Ubicación correcta del SPD (cabecera/tablero) con cables muy cortos hacia fase, neutro y tierra (baja impedancia).
  • Coordinación de tipos: escalonar Tipo 1 → Tipo 2 → Tipo 3 para repartir energía del impulso.
  • RCD de cabecera selectivo (tipo S) si usas RCD arriba y RCDs por circuitos aguas abajo; así evitas arrastres.
  • Neutros separados por grupo de RCD (no mezclar retornos).
  • Tierra cuidada (aprietes, corrosión, continuidad).
• Si aún dispara: revisa back-up del SPD (MCB/fusible) recomendado por el fabricante y confirma que no esté sobre-sensibilizado frente a impulsos.

Recordatorio: si el disparo es recurrente en un único circuito y hay equipos “modernos”, la solución suele ser una clase de RCD adecuada + SPD bien cableado + sectorización correcta.

Cableado e instalación segura

Objetivo: minimizar impedancias y errores de conexión para que RCD, MCB y SPD funcionen como se espera. Esto reduce disparos molestos y mejora la protección real de personas, instalación y equipos.

Secciones mínimas y longitudes máximas para SPD

• Mantén los conductores del SPD lo más cortos posible (fase–SPD, neutro–SPD y SPD–tierra). La suma de ida y vuelta debe ser lo más baja que puedas en tu tablero.
• Cuando el tablero está “apretado”, reubica el SPD o rediseña el tendido para acortar la conexión a tierra.
• Sección del cable del SPD: sigue siempre la ficha técnica del fabricante. Si dudas, igualar o superar la sección del conductor de protección (PE) del tablero suele ser una referencia prudente.
• Evita bucles y curvas cerradas; los lazos elevan la inductancia y empeoran el desvío del impulso.
• Si hay distancia considerable entre el tablero con SPD y el equipo sensible, añade SPD Tipo 3 en el punto de uso (última barrera).

Antes de intervenir, corta y verifica ausencia de tensión.

Puesta a tierra y conexiones de baja impedancia

• Conexión del SPD a tierra, directa y dedicada (si el esquema del tablero lo permite). Evita pasar por barras o puentes innecesarios.
• Aprietes firmes y sin óxido/corrosión. Revisa periódicamente tornillería y barras de tierra.
• Neutros y tierras por grupo de RCD: no mezcles neutros entre circuitos protegidos por RCD distintos (provoca disparos).
• Empalmes limpios: usa borneras/peines certificados; evita empalmes retorcidos o cinta aisladora como “solución permanente”.

Buenas prácticas de tendido en el tablero

• Orden lógico de dispositivos (de arriba abajo): corte general → SPD de cabecera (si aplica) → RCD de cabecera selectivo (S) → repartición a RCDs por grupos → MCB por circuito → salidas.
• Peines y derivaciones: dimensiona para la corriente nominal y el poder de corte requeridos; no mezcles peines de distintos sistemas sin verificación de compatibilidad.
• Rotulado claro: cada MCB/RCD con su circuito/estancia. Ahorra tiempo de diagnóstico y evita errores al rearmar.
• Separación de conductores: mantén fase y neutro del mismo circuito juntos; minimizas bucles y acoples que inducen disparos.
• Gestión de calor: deja espacio para disipación; un tablero saturado eleva temperatura y reduce vida útil de aparatos.
• Documenta cambios: guarda una foto o esquema actualizado dentro del tablero para futuras intervenciones.

Si algo disparó, no rearmes a ciegas. Sigue un método:
• Rearmar con seguridad.
• Señales de fuga a tierra.

Verificación, pruebas y mantenimiento

Objetivo: confirmar que RCD, MCB y SPD funcionan cuando deben, detectar degradación a tiempo y evitar rearmados peligrosos.

Pruebas básicas recomendadas

• RCD (diferencial)
  • Botón “T” (test): presiónalo para verificar el disparo (simula una fuga).
    • Frecuencia orientativa: mensual en vivienda habitual.
  • Rearme con método: si al rearmar vuelve a disparar, sectoriza (sube MCB uno a uno) y busca el circuito causante.
    • Guía práctica: Rearmar con seguridad.
• MCB (magnetotérmico)
  • Inspección visual: palancas firmes, sin holguras ni marcas de calor/olor.
  • Comprobación de carga: si dispara con facilidad, revisa consumos reales del circuito y la curva (B/C) usada.
• SPD (sobretensiones)
  • Indicador de estado: verifica la ventanilla/LED según el fabricante. Si marca fin de vida, reemplázalo.
  • Conexiones: aprietes firmes y cables cortos hacia PE (tierra).

Mantenimiento preventivo (periodicidad orientativa)

• Mensual:
  • Pulsar test del RCD.
  • Observación general del tablero (olores, calor, ruidos).
• Trimestral / Semestral:
  • Reapriete suave de bornes (según par recomendado por fabricante).
  • Revisión de rotulados y orden de conductores (fase y neutro juntos por circuito).
• Anual:
  • Comprobación de puesta a tierra (continuidad y estado de conexiones accesibles).
  • Revisión del indicador del SPD y sustitución si corresponde.
  • Inventario de cargas nuevas (climatización, EV, fotovoltaica) para ajustar clase de RCD y curvas MCB si hace falta.

Señales de alerta que requieren atención

• RCD disparando aleatorio, sobre todo con humedad → puede haber fugas reales o cableado de neutros mezclado.
  • Más info: Humedad y diferencial.
• Equipos dañados tras cortes → sospecha de sobretensiones; confirma SPD y su back-up.
  • Golpes de tensión al volver la luz.
• Olor a quemado, chispas, bornes calientes → corta y no rearmes sin diagnóstico.
  • Verificar ausencia de tensión (pasos mínimos).
• Cosquilleo en chasis metálicos → indica fuga a tierra o tierra deficiente; atiéndelo de inmediato.
  • Señales de fuga a tierra en casa.

Buenas prácticas al intervenir

• Documenta cambios (foto del tablero y esquema actualizado).
• Usa peines/borneras certificadas y respeta pares de apriete.
• Si incorporas EV, FV o bombas de calor, revisa clase de RCD del circuito y selectividad con la cabecera.
• Valida siempre con normativa local y manuales de fabricante.

Errores comunes y cómo evitarlos

1) Orden incorrecto de dispositivos

• Error típico: colocar el RCD de cabecera antes que el SPD o mezclar el orden de reparto.
• Consecuencia: disparos molestos ante impulsos o zonas sin protección real.
• Solución rápida: de forma genérica, corte general → SPD cabecera (si aplica) → RCD cabecera selectivo (S) → RCD por grupos → MCB por circuito. Valida siempre con normativa local y manual del fabricante.

2) Falta de selectividad en RCD (y “dos S en serie”)

• Error típico: poner RCDs con misma sensibilidad/tiempo o dos tipo S uno tras otro.
• Consecuencia: cuando hay fuga, se cae toda la casa.
• Solución rápida: tipo S en cabecera y más sensible/rápido abajo (p. ej., 30 mA en circuitos). No montes dos S en serie.

3) Clase de RCD inadecuada para cargas modernas

• Error típico: usar AC en circuitos con electrónica (drivers LED, compresores inverter, EV, FV).
• Consecuencia: cegado o disparos falsos.
• Solución rápida: cambiar solo en ese circuito a A/F/B según el equipo (revisar manual). Si persisten molestias, considera superinmunizado.

4) Curva y calibre de MCB mal elegidos

• Error típico: poner C o calibres altos “para que no dispare” sin justificar, o duplicar mismo calibre/curva en serie.
• Consecuencia: pérdida de selectividad o riesgo térmico en conductores.
• Solución rápida: base doméstica curva B; usa C solo si hay picos de arranque demostrados. Discrimina con el general.

5) Cableados del SPD largos o con bucles

• Error típico: trayectos largos o con curvas cerradas desde SPD a fase/neutro/tierra.
• Consecuencia: peor desvío del impulso; más daño a equipos.
• Solución rápida: cables cortos y rectos, tierra de baja impedancia; si el equipo está lejos, añade Tipo 3 cercano.

6) Neutros mezclados entre grupos de RCD

• Error típico: un neutro compartido por dos RCD distintos.
• Consecuencia: disparos “misteriosos” al azar.
• Solución rápida: neutros y tierras dedicados por cada grupo de RCD; rotula y ordena.

7) SPD aguas abajo de un RCD inadecuado o sin back-up

• Error típico: SPD que hace disparar el RCD de cabecera ante impulsos o sin protección de respaldo (MCB/fusible) compatible.
• Consecuencia: disparos y falsa sensación de protección.
• Solución rápida: colocar SPD antes del RCD que no tolere impulsos o usar RCD de cabecera selectivo (S); instala el back-up recomendado por el fabricante del SPD.

8) Tierra deficiente y aprietes flojos

• Error típico: PE con continuidad dudosa, bornes sulfatados o flojos.
• Consecuencia: protección ineficaz y disparos erráticos.
• Solución rápida: reaprietes periódicos (par recomendado), limpieza de conexiones y verificación de puesta a tierra.

9) Rearmes a ciegas después de un disparo

• Riesgo: ocultar una falla real.
• Método seguro:
  • Rearmar con seguridad (paso a paso).
  • Verificar ausencia de tensión antes de intervenir.
  • Si hay humedad.
  • Si sospechas sobretensiones.
  • Para identificar fugas reales.

Tabla rápida de selección (doméstico, ejemplos genéricos)

Preguntas frecuentes (FAQ)

¿Hace falta SPD si en mi zona “no hay tormentas”?
Sí, porque además de rayos existen sobretensiones por maniobras (cortes y reposiciones de red, motores grandes cercanos, etc.). En vivienda moderna es recomendable al menos un Tipo 2 en el tablero, y Tipo 3 en equipos críticos o alejados. Valida siempre con normativa local.
• Más sobre picos tras cortes.

¿Puedo poner 100 mA en vivienda?
Como cabecera selectiva (tipo S) puede usarse para mejorar la discriminación con RCD de 30 mA en los circuitos. No sustituye la protección de personas en los ramales. Revisa manuales y ver normativa local.

¿Cuándo usar SPD Tipo 3 cerca del equipo?
Cuando el equipo es muy sensible (PC, router, TV, electrodomésticos con electrónica) o cuando hay recorridos largos desde el tablero con SPD. Sirve como “última barrera” y se coordina con los SPDs del tablero.

Nota normativa y seguridad

• Esta guía es general. Antes de intervenir en tu instalación, ver normativa local y los manuales del fabricante.
• Si no estás seguro o detectas síntomas de riesgo (olores, calor, chispas), corta energía y consulta a un profesional.
• Para maniobras seguras y diagnóstico:
  • Rearmar la luz con seguridad.
  • Verificar ausencia de tensión.
  • Señales de fuga a tierra.
  • Disparos por humedad.
