Balanceo de cargas en casa: cómo repartir enchufes y luces

Portada » Electricidad » Seguridad eléctrica domiciliaria» Cables y extensiones» Diagnóstico y averías eléctricas» Seguridad eléctrica para personas y hábitos» Tablero y protecciones eléctricas en cas» Zonas húmedas y exterior»

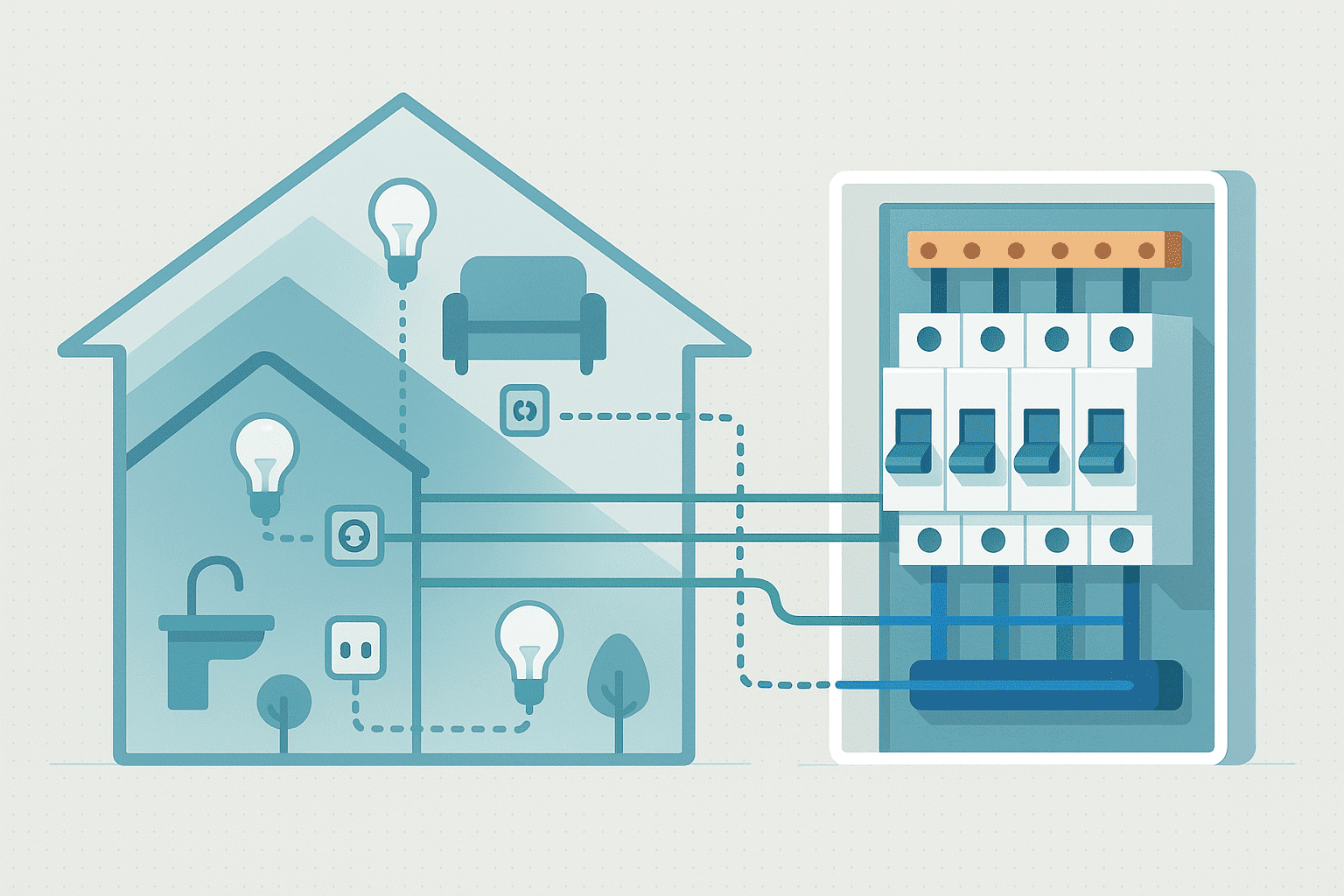

Qué es el balanceo de cargas y por qué importa (seguridad, confort y vida útil; ver normativa local)

El balanceo de cargas es la distribución ordenada de consumos entre circuitos de iluminación y tomas, evitando concentrarlos en un solo ramal. Una buena repartición reduce disparos por sobrecarga, baja el calentamiento de cables y protecciones, y alarga la vida útil de los equipos. También mejora el confort: luces y enchufes siguen funcionando aunque un circuito falle, y el mantenimiento es más sencillo porque cada uso está claramente separado. Si no tienes claros los elementos del tablero donde se gestiona esta distribución, revisa primero los componentes básicos del cuadro (gabinete, riel y barras).

Objetivo: evitar sobrecargas y disparos innecesarios distribuyendo bien iluminación y tomas

El objetivo práctico es repartir puntos de luz y tomas generales por zonas para que la demanda se distribuya en varios circuitos y no se concentre. Esto ayuda a que los interruptores automáticos trabajen dentro de rangos adecuados y que, ante un problema, solo se afecte un sector de la vivienda. Además, facilita incorporar circuitos dedicados para equipos de alto consumo (como cocina o climatización) sin comprometer el resto de la instalación.

Alcance del artículo: viviendas monofásicas y, en una sección, nociones para trifásico

El enfoque principal es la vivienda típica con suministro monofásico, donde el equilibrio se logra separando usos por zonas y definiendo circuitos dedicados cuando corresponde (ver normativa local). Más adelante se incluyen nociones básicas para instalaciones trifásicas, útiles cuando existan múltiples cargas monofásicas que convenga repartir entre fases para mejorar el funcionamiento global.

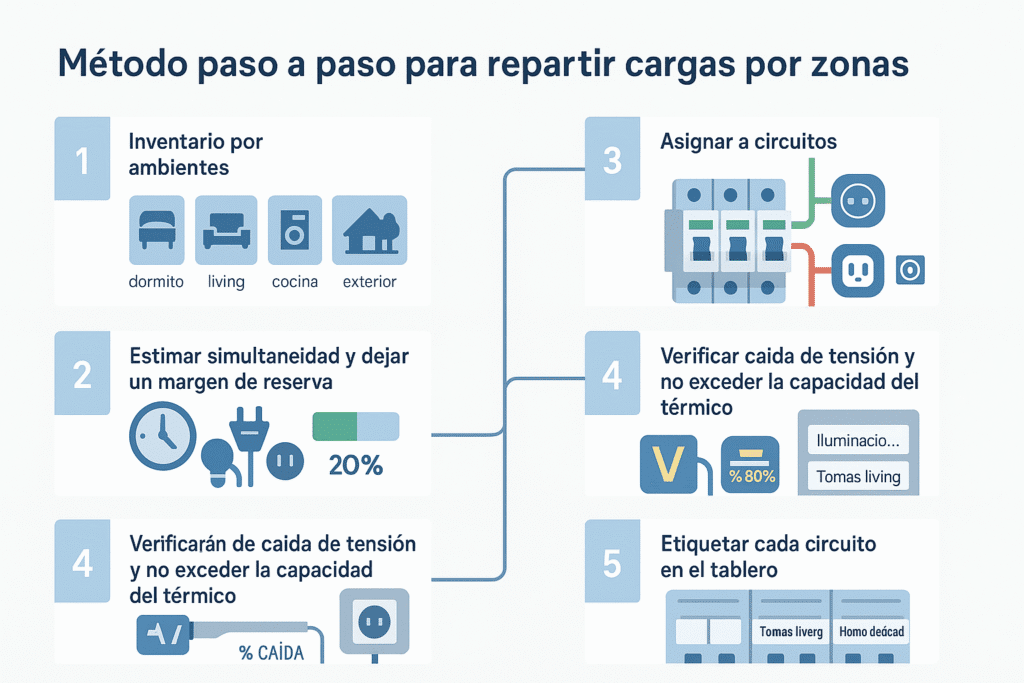

Método paso a paso para repartir cargas por zonas

Paso 1 — Inventario rápido por ambientes (dormitorios, living, cocina, logia, exterior)

Haz un listado por ambiente con tres columnas: puntos de luz, tomas disponibles y equipos que se conectan habitualmente. Anota si son de uso continuo o esporádico y detecta los “picos” típicos (por ejemplo, cocina y logia en horas de comida, home office en horario laboral). Con ese mapa podrás ver dónde se concentran las demandas y qué zonas conviene separar.

Paso 2 — Estimar simultaneidad y dejar un margen de reserva

Para cada ambiente, estima qué equipos se usan al mismo tiempo y cuáles rara vez coinciden. Si un circuito queda muy cargado en horas punta, divide esa zona o separa el equipo de mayor demanda en una línea propia. Mantén un margen razonable de reserva para futuras ampliaciones y para que las protecciones no trabajen al límite (ver normativa local).

Paso 3 — Asignar a circuitos: iluminación vs tomas generales y circuitos dedicados

Separa iluminación de tomas generales. Define circuitos dedicados para equipos de alto consumo o arranque (cocina/inducción, horno, microondas, lavadora-secadora, aire acondicionado), y deja los tomas generales por zonas de uso (dormitorios/home office, estar, exterior). Si necesitas derivar varias salidas desde un mismo alimentador con orden y espacio, utiliza bloques compactos de distribución en riel DIN.
Cuando debas alimentar varios térmicos desde una misma fase o reorganizar la alimentación del tablero, emplea peines de conexión adecuados.

Paso 4 — Verificar caída de tensión y no exceder la capacidad del térmico

Revisa la longitud de cada tramo y la sección de los conductores para que la caída de tensión se mantenga dentro de lo recomendado por la normativa local. Contrasta la demanda estimada de cada circuito con la capacidad nominal de su interruptor automático; si se aproxima al límite, redistribuye cargas o reevalúa sección/protección conforme a la normativa aplicable.

Paso 5 — Etiquetar cada circuito en el tablero

Etiqueta cada módulo con zona y uso (por ejemplo, “Iluminación dormitorios”, “Tomas living”, “Horno dedicado”). Ordena los módulos por grupos lógicos y deja espacio para futuras ampliaciones. Si agregas o reordenas protecciones, mantén las conexiones limpias con peines de conexión y salidas claras mediante bloques de distribución (enlaces arriba).

Circuitos por zonas: iluminación y tomas generales bien repartidos

Iluminación por sectores (pasillos, dormitorios, exteriores) en uno o varios circuitos

Distribuye la iluminación en uno o más circuitos pensando en continuidad de servicio: si un sector se cae, el resto permanece activo. Separa pasillos y áreas comunes de los dormitorios, y considera un circuito aparte para exteriores si hay jardines o terrazas con luminarias expuestas a intemperie (ver normativa local). Así reduces recorridos largos y facilitas el mantenimiento futuro.

En zonas de uso intensivo (cocina, estar), prioriza conmutaciones y puntos de control bien ubicados. Cuando el plano obliga a derivaciones múltiples, procura que las conexiones queden ordenadas en el tablero para identificar rápidamente cada tramo.

Tomas generales por ambiente: densidad de enchufes y separación por áreas de alto uso

Agrupa los tomas generales por ambientes con demandas similares: dormitorios y home office pueden compartir un circuito, mientras que living/estar suele requerir otro por la cantidad de equipos conectados. En exteriores y terrazas, usa un circuito independiente para evitar arrastres de fallas y facilitar el corte selectivo. Si detectas zonas con picos de uso (equipos audiovisuales, computadores, herramientas), considera dividirlas para que ningún ramal concentre la mayor parte de la carga.

Mantén las derivaciones limpias dentro del tablero y evita empalmes improvisados en cajas de paso. Si necesitas alimentar varios automáticos desde un mismo origen, utiliza peines de conexión con la capacidad adecuada.

Buenas prácticas de derivación y orden en el tablero

Organiza los módulos sobre riel DIN para que cada circuito quede claramente identificado y con espacio para ampliaciones.
Mantén barras de tierra (PE) y de neutro separadas y bien rotuladas para evitar retornos cruzados y facilitar pruebas de continuidad.

Circuitos dedicados en cocina y climatización (cuándo separarlos)

Cocina: hornos, encimeras/inducción y microondas

En la cocina conviene separar líneas para los equipos de mayor demanda y uso frecuente. La encimera (especialmente si es de inducción) y el horno deben ir en circuitos propios para evitar caídas de tensión en los tomas generales del ambiente. El microondas, si se usa de forma intensiva o junto a otros equipos, también puede ir dedicado. Deja espacio en el gabinete para estas protecciones y futuras ampliaciones: https://domesticlife.info/gabinete-empotrado-vs-de-superficie-tamanos-8-12-24-modulos-y-eleccion/
Cuando debas alimentar varios térmicos nuevos desde el mismo origen, utiliza peines de conexión adecuados y certificados para mantener una distribución ordenada y segura.

Lavadora/secadora y termo eléctrico

Lavadora y secadora suelen generar picos de consumo y funcionan por ciclos prolongados; por eso es recomendable asignarlas a un circuito dedicado, especialmente si se usan de manera simultánea. Lo mismo aplica al termo eléctrico o calefón eléctrico, que demanda potencia sostenida. Si compartían el circuito de tomas de la logia, migra estos equipos a líneas independientes para evitar que los tomas generales del sector trabajen cerca del límite. Al reorganizar el tablero, verifica que el gabinete tenga módulos libres y utiliza peines de conexión para alimentar los nuevos interruptores sin puentes improvisados.

Aire acondicionado mural o central

El aire acondicionado debe tener su propia línea, tanto por la corriente de arranque como por el uso estacional prolongado. En equipos murales individuales, asigna un circuito por equipo cuando su potencia lo justifique; en sistemas centrales, prevé líneas dedicadas según el diseño del instalador. Asegúrate de que el punto de conexión y el tomacorriente sean adecuados para climatización y estén correctamente certificados.
Si vas a añadir varias líneas nuevas para climatización, planifica el espacio del gabinete y la alimentación de los térmicos con peines de conexión compatibles.

Calibre de cable y caída de tensión (criterios prácticos; ver normativa local)

Relación potencia–corriente y longitud de la línea

Para definir la sección de los conductores, parte del consumo estimado de cada circuito y conviértelo en corriente (P=V×I). Considera además la longitud del recorrido: a mayor distancia, más probabilidad de caída de tensión y calentamiento. Si el tramo es extenso o la demanda es alta, opta por una sección superior acorde a la normativa local. Para verificar equivalencias entre medidas, usa una tabla AWG ↔ mm² antes de decidir.

Revisión de terminales y borneras para conexiones firmes

Una sección correcta pierde eficacia si las terminaciones están flojas o mal seleccionadas. Utiliza terminales compatibles con el conductor y aprietes al par indicado por el fabricante. Centraliza derivaciones en borneras de paso o bornes multiconductores montados en riel DIN para mantener continuidad eléctrica y orden en el tablero, evitando empalmes improvisados.

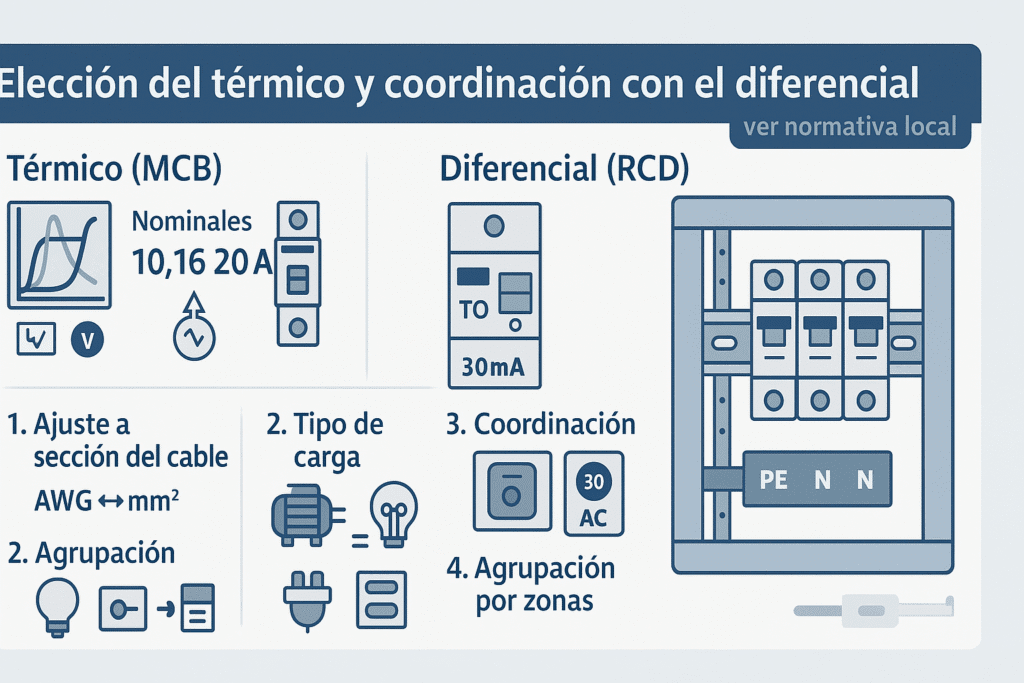

Elección del térmico adecuado y coordinación básica con el diferencial

Curvas típicas y correspondencia con la sección de conductores (ver normativa local)

El interruptor automático debe elegirse por su corriente nominal y su curva de disparo en función del tipo de carga y del uso del circuito. Asegúrate de que la protección sea coherente con la sección de los conductores y con la corriente que realmente circulará en condiciones de servicio, evitando sobredimensionar o trabajar al límite. Comprueba además el poder de corte y la compatibilidad con el esquema de puesta a tierra exigido por la normativa local. Una instalación ordenada sobre riel DIN facilita la lectura y el mantenimiento del conjunto de protecciones.

Agrupación por diferenciales para limitar afectación y facilitar el balanceo

Para mejorar la continuidad de servicio, reparte los circuitos bajo más de un diferencial según zonas y usos (iluminación, tomas generales, dedicados), de modo que un disparo no deje a toda la vivienda sin suministro. Verifica la sensibilidad y el tiempo de disparo requeridos por la normativa local, y mantén neutros y tierras correctamente segregados en sus barras para evitar retornos cruzados o disparos intempestivos.
Una disposición clara de módulos y puentes sobre riel DIN ayuda a identificar rápidamente qué ramales cuelgan de cada diferencial y a redistribuir cargas si fuese necesario.

Organización del tablero y crecimiento futuro

Orden de módulos y etiquetado claro

Agrupa los módulos por función (iluminación, tomas generales, dedicados) para que la lectura del tablero sea intuitiva. Sitúa el interruptor general y los diferenciales al inicio de cada grupo y deja módulos libres para ampliaciones. Mantén un recorrido de alimentación limpio y evita puentes improvisados: utiliza bloques compactos de distribución para derivar varias salidas con orden y espacio suficiente.
Identifica cada circuito con rótulos legibles y coherentes con el plano. Si necesitas una guía rápida para rotular por filas y módulos, apóyate en una plantilla práctica.
Cuando reorganices el interior del gabinete, recuerda la disposición sobre riel DIN y la ubicación de barras y accesorios del cuadro.

Subpanel cuando aumentan los circuitos

Si el tablero principal queda sin módulos disponibles o si hay zonas alejadas con muchas derivaciones, considera instalar un subpanel. Esto reduce longitudes de cable, facilita el balanceo por sectores y mejora la continuidad de servicio. Elige un gabinete con margen para crecer y compatible con tus necesidades de módulos.
Para alimentar el subpanel y repartir desde el principal, utiliza bloques de distribución que permitan salidas claras y bien dimensionadas.
Si requieres llevar alimentación a varios automáticos nuevos, emplea peines de conexión adecuados en lugar de puentes sueltos, manteniendo una estética limpia y segura.

Balanceo en trifásico (si aplica)

Reparto de cargas monofásicas entre fases y control de desequilibrios

En suministros trifásicos, la mayoría de los circuitos interiores son monofásicos y se alimentan desde una de las tres fases. El objetivo es que las corrientes por fase se mantengan lo más parecidas posible durante los usos habituales de la vivienda. Para lograrlo, identifica los circuitos de mayor demanda (climatización, cocina, logia) y repártelos entre L1, L2 y L3, evitando concentrarlos en una sola fase. Mantén iluminación y tomas generales repartidos entre fases distintas para mejorar la continuidad de servicio.
Cuando necesites reorganizar la alimentación de varios automáticos de forma limpia y segura, utiliza peines de conexión compatibles con tu tablero.
Si debes derivar alimentaciones hacia grupos de térmicos o hacia un subpanel, centraliza entradas y salidas en bloques compactos de distribución para mantener orden y facilitar futuras modificaciones.

Comprobación con pinza amperimétrica y reajuste en el tablero

Con la instalación en uso representativo (iluminación encendida y equipos habituales funcionando), mide la corriente de cada fase con pinza amperimétrica en el tablero. Si detectas una fase claramente más cargada, mueve uno o dos circuitos de mayor demanda a la fase menos exigida. Realiza el cambio en el tablero manteniendo las conexiones ordenadas con peines de conexión y derivaciones en bloques de distribución (enlaces arriba), y verifica nuevamente las corrientes para confirmar la mejora. Etiqueta los cambios en el tablero para que el esquema de fases quede claro y sea fácil de mantener.

Tablas rápidas por ambiente (valores orientativos)

Dormitorio y home office

Incluye en tu tabla: puntos de luz del ambiente, tomas de uso continuo (equipos de trabajo, cargadores) y tomas de uso ocasional. Anota qué equipos pueden coincidir en horario laboral y, si detectas picos por calefacción portátil u otros aparatos de alta demanda, evalúa separar esa zona o crear un circuito dedicado según normativa local. Mantén la iluminación en un circuito distinto de los tomas del escritorio para conservar continuidad de servicio.

Zona de estar y pasillos

Registra luminarias de sala y pasillos por separado, y lista tomas destinados a equipos audiovisuales y de entretenimiento. Si el uso simultáneo es alto, distribuye los tomas del estar en más de un circuito para evitar concentraciones. Los pasillos y circulaciones pueden compartir un circuito de iluminación distinto al de ambientes principales para que la casa no quede a oscuras ante una falla localizada.

Cocina y logia

En la cocina, anota los equipos de mayor demanda y diferencia los de uso continuo de los puntuales. Define en la tabla qué queda en tomas generales y qué debe migrar a circuitos dedicados (inducción, horno, microondas intensivo, etc.). En logia, separa lavadora/secadora y termo eléctrico de los tomas de uso general del área para evitar que la rutina de lavado afecte al resto de la vivienda. Prevé espacio en el gabinete para nuevas protecciones cuando el reparto por zonas lo requiera.

Errores comunes que provocan sobrecarga y cómo evitarlos

Un solo circuito para “toda la casa” y derivaciones improvisadas

Concentrar casi todos los usos en un único circuito provoca disparos frecuentes y cables trabajando al límite. Divide por zonas (iluminación separada de tomas) y crea circuitos dedicados para equipos de alto consumo. Evita las “extensiones permanentes” y los empalmes ocultos: deriva desde el tablero con conductores y protecciones correctas, y utiliza bornes en riel DIN para organizar las salidas sin nudos de cables ni conexiones flojas.

Neutros mezclados y tierras mal distribuidas

Mezclar neutros de distintos circuitos en una misma bornera puede generar retornos cruzados y disparos intempestivos del diferencial. Mantén cada circuito con su neutro correspondiente y centraliza las conexiones en barras claramente identificadas. La tierra de protección debe ser continua y llegar a todos los puntos, sin “puentes” improvisados entre circuitos. Revisa la disposición y rotulado de barras de tierra (PE) y de neutro para asegurar una distribución limpia y trazable.

Checklist final de verificación y rotulado

Prueba de cada circuito, equilibrio básico y etiquetado

Con la vivienda en condiciones normales de uso, enciende luces y equipos habituales por zonas y verifica que cada circuito opere sin disparos ni caídas notorias de rendimiento. Acciona el botón de prueba del diferencial y confirma el restablecimiento correcto; luego comprueba que cada automático corta y restituye su circuito sin afectar a los demás. Revisa aprietes en bornes y que los neutros y tierras estén en sus barras correspondientes (ver normativa local). Rotula cada módulo con zona y uso, y deja el esquema visible dentro del gabinete para facilitar futuras intervenciones. Si necesitas ubicar cada componente para rotular con precisión, repasa la disposición del cuadro.

Reserva de módulos para ampliaciones

Confirma que quedan módulos libres para crecimiento y que el orden de los dispositivos permite agregar nuevas protecciones sin rearmar todo el tablero. Si debes reordenar, hazlo sobre el riel DIN dejando caminos de alimentación claros y espacios de separación adecuados entre grupos (iluminación, tomas, dedicados), manteniendo el etiquetado coherente.
