Tierra de protección (PE) vs neutro (N): por qué no deben unirse

Portada » Electricidad » Seguridad eléctrica domiciliaria» Cables y extensiones» Diagnóstico y averías eléctricas» Seguridad eléctrica para personas y hábitos» Tablero y protecciones eléctricas en cas» Zonas húmedas y exterior»

Diferencias funcionales entre PE y N

El neutro (N) y la tierra de protección (PE) cumplen misiones distintas dentro de una instalación. El neutro proporciona un camino de retorno para la corriente durante la operación normal y establece una referencia eléctrica para los circuitos. La tierra de protección, en cambio, no debe transportar corriente en condiciones normales: es un conductor de seguridad que conecta las partes metálicas accesibles a un potencial cercano a cero y ofrece un trayecto de baja impedancia para las corrientes de falla, facilitando la actuación rápida de las protecciones (ver normativa local).

Función del neutro (N) como retorno de corriente en operación normal

El neutro cierra el circuito eléctrico llevando de vuelta la corriente que usan los receptores. Al ser parte del circuito activo, puede presentar caída de tensión y no debe confundirse con un “punto seguro” para toques directos. En tableros correctamente configurados, el neutro se mantiene aislado de las partes metálicas del gabinete y de los conductores de protección en todos los equipos y subtableros donde así lo exija la normativa (ver normativa local).

Función de la tierra de protección (PE) como camino de falla

La tierra de protección une las carcasas y masas metálicas de equipos y canalizaciones a una barra de protección conectada al sistema de puesta a tierra del edificio. Su objetivo es doble: mantener las masas a un potencial equipotencial y ofrecer un camino preferente para que, ante una falla a masa, circule una corriente elevada que haga disparar las protecciones correspondientes. En operación normal, el PE no debe llevar corriente medible; si lo hace, suele ser síntoma de un enlace indebido o de una condición de fuga que debe investigarse por personal competente (ver normativa local).

Camino de retorno vs camino de falla (equipotencialidad y “corrientes objetables”)

El camino del neutro es el de retorno en servicio normal; el del PE es el de falla y equipotencialidad. Cuando se confunden estos roles —por ejemplo, uniendo N y PE fuera del punto permitido— parte de la corriente de servicio puede circular por el conductor de protección y estructuras metálicas, creando “corrientes objetables”: corrientes no deseadas en elementos de protección o en las masas de los equipos. Esto incrementa el riesgo de choque, genera tensiones de contacto y puede provocar disparos intempestivos de protecciones diferenciales (ver normativa local).

Por qué no deben unirse PE y N (unión N-PE prohibida)

Unir el neutro (N) y la tierra de protección (PE) fuera del punto permitido provoca que parte de la corriente de servicio circule por el conductor de protección y por las masas metálicas de los equipos. Esto convierte al PE en un camino paralelo no deseado, crea tensiones de contacto y distorsiona el funcionamiento de las protecciones. Para entender cómo actúa el interruptor diferencial frente a estas situaciones y qué cubre frente al magnetotérmico, puedes repasar Diferencial vs magnetotérmico: qué protege cada uno (ver normativa local).

Tensiones en masas y “corrientes objetables” por puente N-PE

Cuando se puentea N con PE en un subpanel o en un equipo, aparecen corrientes continuas por el conductor de protección y estructuras conectadas a tierra. Esas corrientes generan caídas de tensión que pueden elevar el potencial de carcasas y canalizaciones, creando tensiones de contacto peligrosas. Además, se forman bucles que desvían la corriente por rutas no previstas, dificultando la coordinación de protecciones. Para reducir disparos innecesarios y mejorar la continuidad de servicio, ayuda revisar RCD + MCB + SPD: cómo coordinar protecciones en tu tablero hogareño y los criterios de selectividad entre magnetotérmicos.

Riesgos para personas y equipos (choque, disparos intempestivos)

• Personas: mayor probabilidad de choque al tocar gabinetes o masas metálicas que quedan a potencial distinto del suelo.
• Equipos: disparos intempestivos del diferencial, fallas intermitentes y calentamiento por corrientes no contempladas. Si notas disparos frecuentes, verifica la sensibilidad del diferencial (30 mA vs 100 mA) y la ausencia de puentes N-PE indebidos.
• Instalación: pérdida de selectividad y diagnóstico confuso. Mantener el tablero ordenado y bien identificado ayuda a detectar errores: Tablero eléctrico domiciliario: rotulación y mantenimiento preventivo.

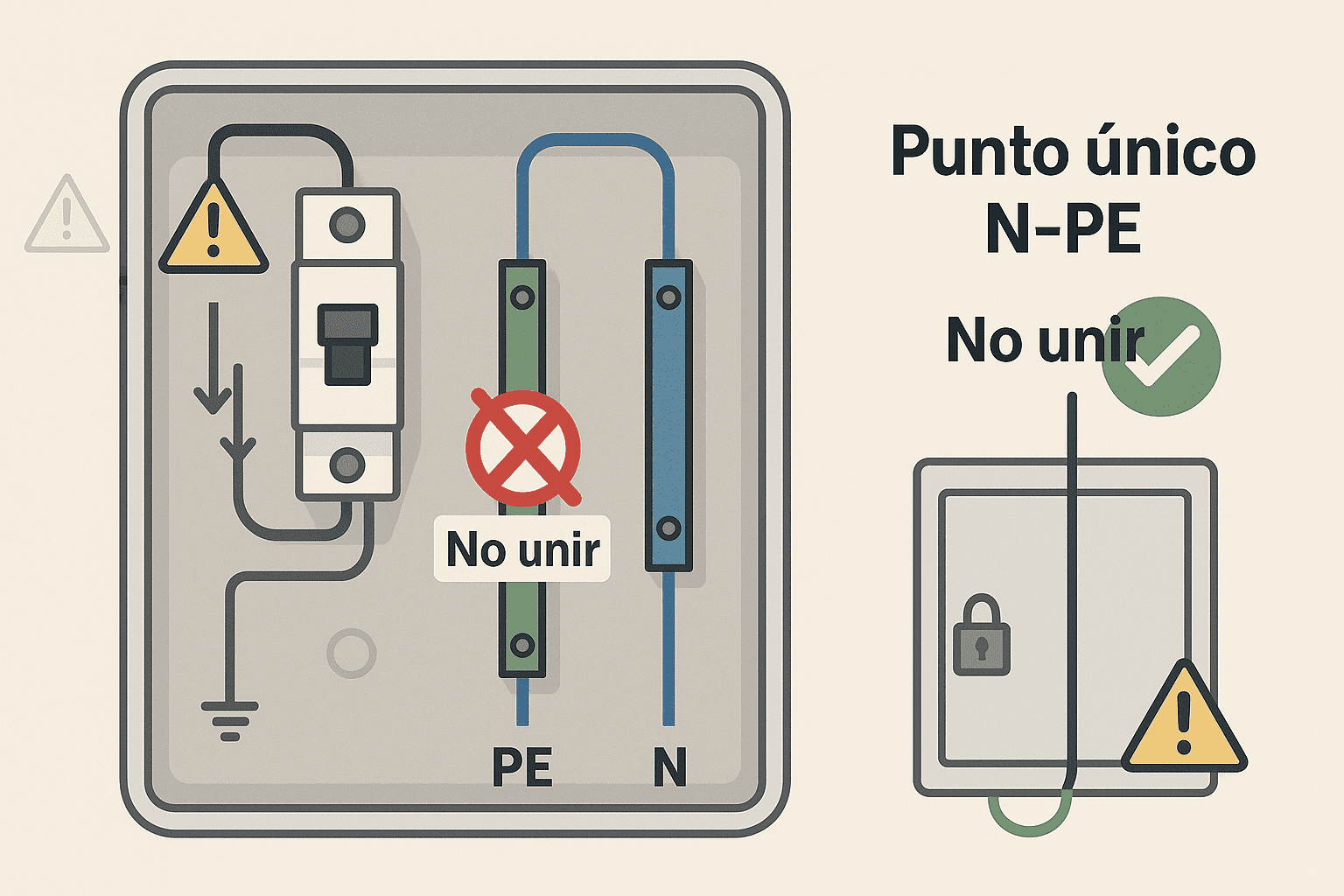

Tabla comparativa: panel principal vs subpanel — Correcto vs Incorrecto

Correcto: enlace único N-PE, barra de neutro aislada en subpanel

El enlace N-PE se realiza una sola vez en el tablero de servicio principal; en subpaneles la barra de neutro queda aislada del gabinete y la barra de PE sí se conecta a la envolvente y a la puesta a tierra. Este esquema favorece la coordinación y la selectividad de las protecciones (ver RCD + MCB + SPD).

Incorrecto: puentes múltiples, N-PE unidos en subpanel, gabinete energizado

Cualquier puente extra entre N y PE en subpaneles o equipos crea rutas paralelas de retorno, eleva tensiones de contacto y dispara el diferencial sin causa aparente. Una revisión ordenada del tablero y de sus identificaciones facilita detectar estos errores (rotulación y mantenimiento preventivo).

Interruptor diferencial (ID/RCD) y el enlace N-PE

El interruptor diferencial (ID/RCD) compara la corriente que sale por la fase con la que regresa por el neutro. Si hay equilibrio, permanece cerrado; si detecta fuga hacia tierra o carcasas, abre el circuito para proteger a las personas (ver normativa local). Para situar su rol frente a otras protecciones, conviene repasar Diferencial vs magnetotérmico: qué protege cada uno.

Principio de detección del diferencial (corrientes de fuga a tierra)

El ID “suma” las corrientes de fase y neutro mediante un transformador toroidal:

• Equilibrio (suma = 0): toda la corriente que sale vuelve por el neutro; el ID no actúa.
• Fuga (suma ≠ 0): parte de la corriente se desvía a tierra/masas; el ID abre.
  Este principio solo funciona de forma fiable si el neutro (N) y la tierra de protección (PE) realizan funciones separadas. Elegir correctamente la tecnología del diferencial también ayuda a evitar molestias y mejorar la compatibilidad con cargas modernas: Tipos de interruptor diferencial (AC, A, F, B): cuál elegir en casa.

Doble enlace N-PE y disparos intempestivos

Cuando aparece un segundo enlace N-PE (por ejemplo, en un subpanel o dentro de un equipo), parte de la corriente normal de servicio circula por el PE y por el gabinete, generando un desequilibrio artificial que hace disparar el diferencial aun sin una falla real. Además, se crean tensiones de contacto y rutas paralelas que comprometen la selectividad. Para mitigar disparos molestos sin perder seguridad:

• Verifica que solo exista un punto de unión N-PE en el tablero principal.
• Aísla la barra de neutro en subpaneles (retira el tornillo/fleje de unión si el tablero lo trae).
• Revisa la sensibilidad adecuada del dispositivo: Diferencial 30 mA vs 100 mA: cuál usar en vivienda y por qué.
• Si hay varias protecciones en cascada, evalúa diferenciales selectivos (tipo S) para mejorar la continuidad de servicio, siempre corrigiendo antes cualquier puente indebido N-PE.

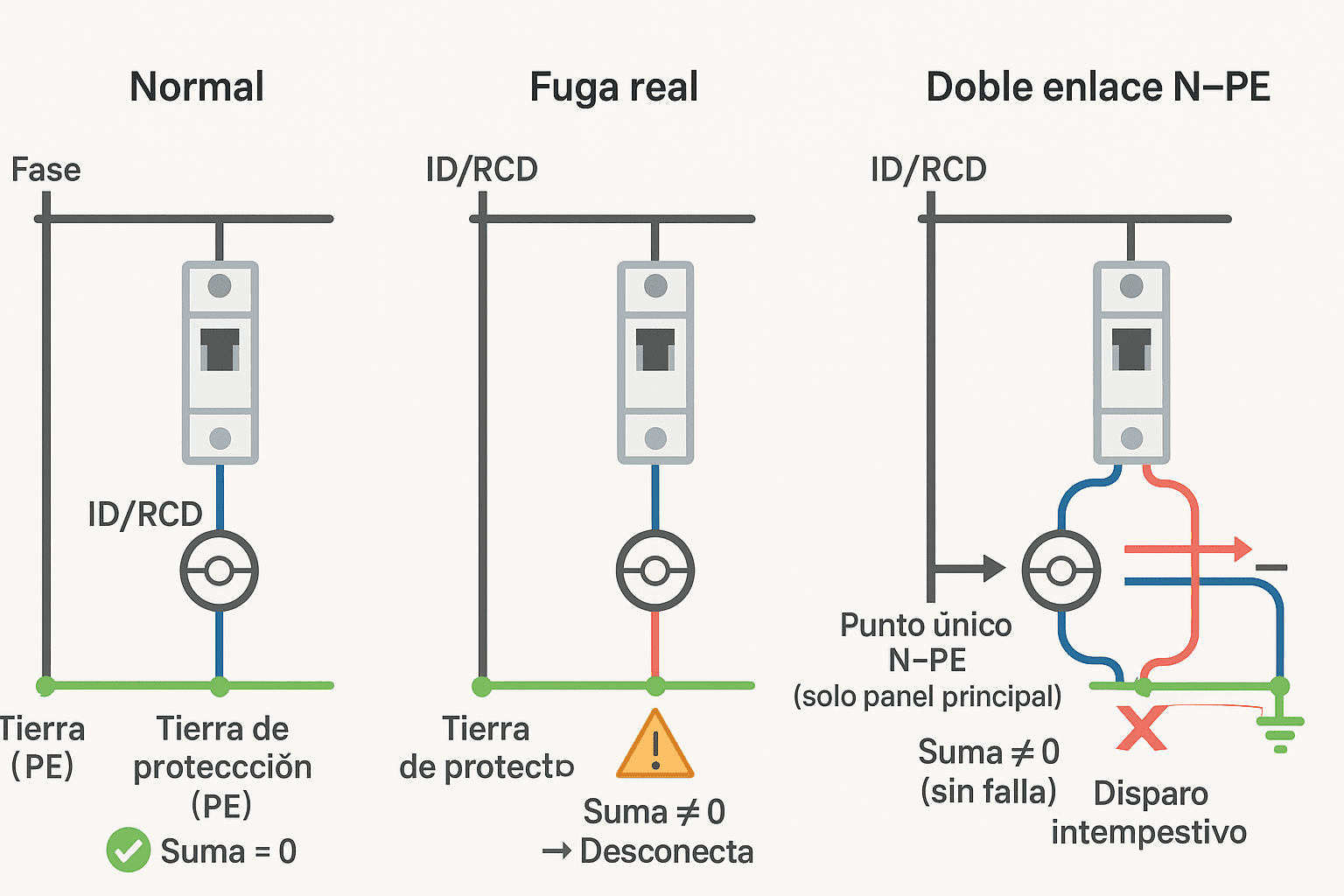

Diagrama simple del ID/RCD (esquema funcional)

• Caso normal: Fase → carga → retorno por N → toroidal (suma = 0) → el ID permanece cerrado.
• Fuga real: parte de la corriente va a carcasa/PE → no retorna por N → (suma ≠ 0) → el ID abre.
• Doble enlace N-PE: una fracción de la corriente normal usa PE como camino paralelo → (suma ≠ 0) sin falla → disparos intempestivos.

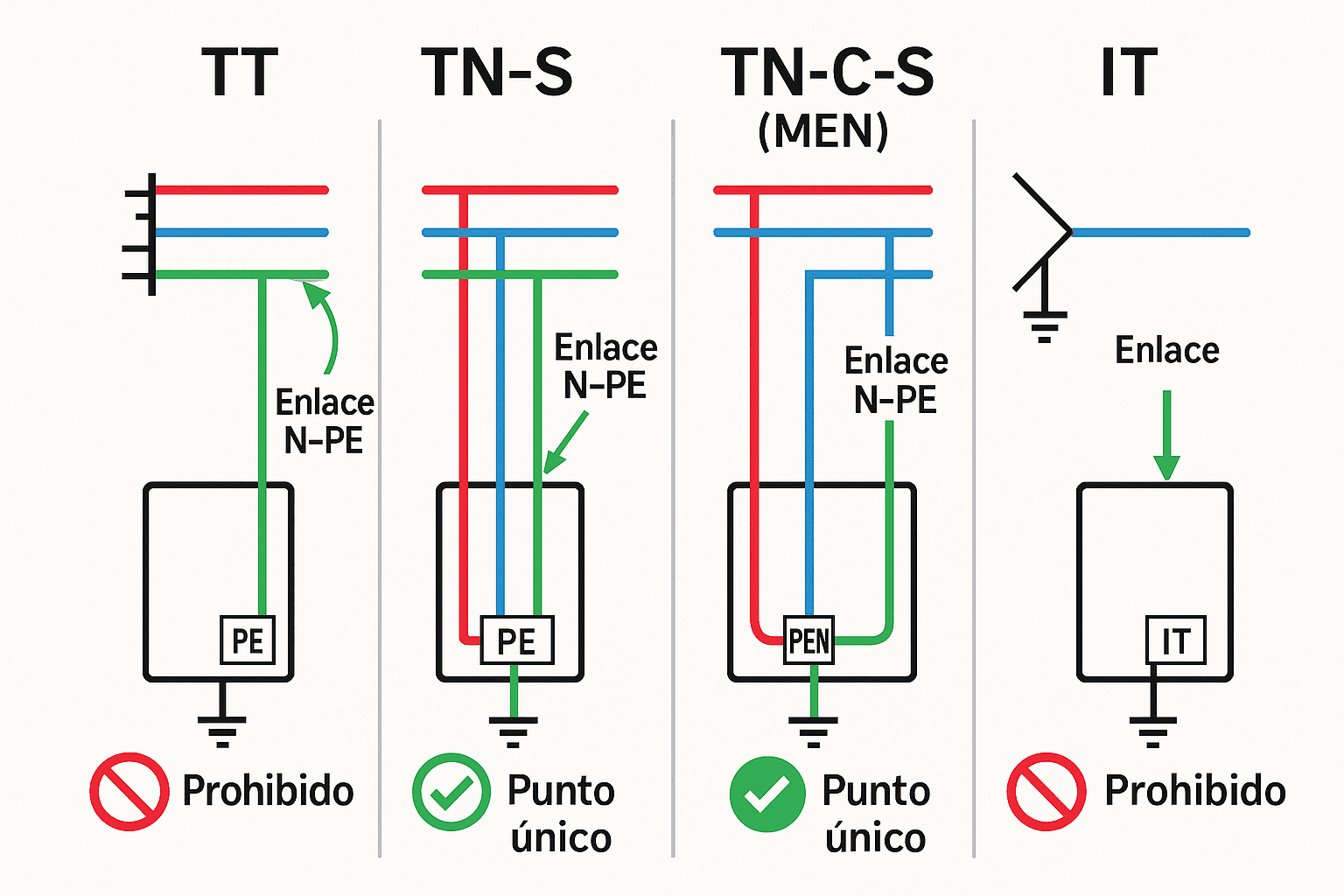

Sistemas de puesta a tierra (TT, TN-S, TN-C-S, IT) y la unión N-PE

Cada sistema define dónde existe la referencia a tierra y, por tanto, dónde está permitido el enlace N-PE. Fuera de ese punto, N y PE deben permanecer separados para evitar corrientes objetables, tensiones de contacto y disparos intempestivos del diferencial (ver normativa local).

Implicancias del enlace según cada sistema

• TT (Tierra–Tierra): el neutro del proveedor está puesto a tierra en el origen y el usuario dispone de su propio electrodo de puesta a tierra. La protección diferencial es esencial. No se permite unir N y PE en la instalación del usuario; el enlace pertenece al origen de la red.
• TN-S: el neutro y el PE viajan separados desde el origen. El enlace N-PE existe en el punto de suministro (origen); en la vivienda, los subpaneles mantienen N aislado y PE unido al gabinete. Cualquier puente adicional N-PE en la instalación es incorrecto.
• TN-C-S (MEN/TN-C-S): parte del recorrido combina funciones (PEN) y luego se separa en N y PE. El enlace N-PE está definido por el proveedor en el punto de entrega. En la instalación del usuario no deben crearse nuevos enlaces; subpaneles con N aislado y PE al gabinete.
• IT: el sistema está aislado de tierra o referenciado mediante alta impedancia. Las masas se conectan a PE y se emplean dispositivos de supervisión de aislamiento. No corresponde crear un enlace N-PE en la instalación; la coordinación del diferencial y otros dispositivos debe seguir la normativa específica del sistema.

Errores típicos al mezclar fuentes/sistemas y efectos en el diferencial

• Generadores o inversores con bonding interno N-PE: si el tablero principal ya tiene el punto de unión, el bonding interno del equipo crea un doble enlace que desvía corriente por PE y hace disparar el diferencial.
• UPS y conmutación de fuentes: ciertos modos de bypass o conversión pueden referenciar el neutro de manera distinta. Si no se coordina, aparece un segundo punto de unión y disparos molestos.
• Componentes de distinto sistema en la misma instalación: mezclar prácticas de TN-S/TN-C-S con una red TT o IT sin una revisión completa introduce rutas paralelas y pérdidas de selectividad.

Identificación visual segura en el tablero (sin intervenir)

Antes de cualquier revisión, corta el suministro desde el corte general y asegúrate de que la tapa frontal esté cerrada; no retires cubiertas ni toques bornes (ver normativa local). Un tablero bien ordenado y rotulado facilita detectar errores sin intervención.

Diferenciar barra de neutro, barra de tierra y gabinete

En un tablero principal puede existir el enlace N-PE en el punto definido por la instalación; en subpaneles la barra de neutro (N) debe permanecer aislada del gabinete, mientras que la barra de tierra (PE) va unida al gabinete. A simple vista:

• Los conductores de PE suelen ser verde/amarillo y se agrupan en la barra conectada al chasis del tablero.
• Los neutros (azules) se agrupan en la barra aislada del chasis.
• Si el tablero trae tornillo/fleje de unión, este se usa solo en el tablero principal; en subpaneles debe estar ausente para mantener el N aislado.
  Una correcta rotulación de circuitos te ayuda a identificar qué barras y borneras corresponden a cada circuito; si el orden es confuso, conviene revisar la identificación y rotulado de circuitos del tablero y el mantenimiento preventivo del tablero domiciliario.

Señales de cableado incorrecto (puentes, múltiples enlaces, tornillos a chasis)

Sin tocar nada, observa si hay:

• Puentes entre la barra de neutro y la de tierra en un subpanel (error típico).
• Neutros y tierras mezclados en la misma barra o dos conductores en un mismo borne.
• Tornillo de unión instalado en un subpanel (debería estar retirado).
• Marcas de calentamiento u olor a plástico cerca de bornes o barras, lo que sugiere falso contacto o sobrecarga; si los ves, consulta tablero eléctrico caliente u olor a plástico.
• Magnetotérmicos con palanca floja o envejecidos, indicio de recambio: señales de magnetotérmicos envejecidos.

Revisión básica sin herramientas y límites de la inspección visual

• Confirma la ubicación del corte general para operar con seguridad: dónde está y cómo usarlo.
• Con tapa cerrada, puedes pulsar el botón TEST del diferencial como verificación periódica (según fabricante y normativa local): botón TEST del diferencial.
• No retires tapas ni toques conductores. Para dudas de identificación, apóyate en fase y neutro: cómo identificarlos con multímetro de forma segura y en colores de cables en casa, siempre sin intervenir el tablero si no eres profesional.

Errores frecuentes en viviendas y sus síntomas

Subpanel con N y PE unidos

Un puente entre neutro (N) y tierra de protección (PE) en un subpanel desvía parte de la corriente por el PE y el gabinete. Síntomas: disparos del diferencial sin causa aparente, calambres leves al tocar carcasas, zumbidos o chasquidos en el tablero. Para acotar la causa, apóyate en por qué salta el diferencial y en la selectividad entre magnetotérmicos.

Múltiples puntos de unión N-PE en la instalación

Varios enlaces N-PE (por ejemplo, uno en el tablero principal y otro accidental en un equipo) crean rutas paralelas y tensiones de contacto. Síntomas: disparos intermitentes del diferencial, fallas que “migran” entre circuitos. Revisa la coordinación general del tablero en RCD + MCB + SPD.

Neutro compartido entre circuitos

Compartir el neutro entre circuitos distintos genera retornos imprevistos y desequilibrios en el diferencial. Síntomas: disparos al encender cargas en otro circuito, caída de tensión irregular. Profundiza en neutro compartido en circuitos: riesgos, síntomas y corrección.

Polaridad invertida o neutro suelto en tomas

Un tomacorriente con polaridad invertida o neutro flojo puede dar toques, calentar enchufes y activar protecciones. Síntomas: luces que parpadean al conectar carga, olor a “pescado” o chisporroteos. Consulta polaridad invertida y neutro suelto y olor a “pescado” en enchufes o regletas.

Tornillo/fleje de unión instalado en subpanel

Algunos tableros incluyen un tornillo de bonding que debe usarse solo en el tablero principal. Si queda en un subpanel, une N al gabinete. Síntomas: disparos molestos, tensiones en carcasas. Orden y registro ayudan a detectarlo: tablero eléctrico domiciliario: rotulación y mantenimiento preventivo y identificar y rotular circuitos del tablero.

Cables y empalmes “temporales” que quedan permanentes

Extensiones, empalmes con cinta o conectores improvisados generan falsos contactos y fugas. Síntomas: enchufes calientes, disparos aleatorios, pérdida de tensión. Revisa prolongaciones “temporales” que se vuelven permanentes y opciones seguras como conectores rápidos vs regletas atornilladas.

Humedad en cajas y tableros

La humedad baja la resistencia de aislamiento y dispara diferenciales. Síntomas: disparos en días de lluvia, óxido en bornes, salitre. Ver señales de humedad en tableros y cajas y humedad y diferencial.

Protecciones envejecidas o mal seleccionadas

Magnetotérmicos fatigados o curvas inadecuadas afectan la selectividad. Síntomas: palancas flojas, disparos sin sobrecarga clara. Revisa señales de magnetotérmicos envejecidos y curvas B, C y D. Si el problema es el diferencial, evalúa criterios en ¿cuándo cambiar el diferencial?.

Uso inadecuado del tablero tras un disparo

Rearmar sin diagnóstico puede ocultar fallas. Síntomas: reincidencia inmediata del disparo, olor a plástico. Apóyate en rearmar la luz con seguridad tras un disparo y, si es necesario cortar todo, recuerda dónde está el corte general.

Diagnóstico básico con comprobador de enchufe o multímetro (pruebas no invasivas)

Antes de cualquier prueba, asegúrate de que el tablero esté en condiciones seguras y que entiendes cómo rearmar si algo dispara (ver normativa local). Para ubicar y operar el corte general con seguridad, repasa dónde está el corte general.

Pruebas seguras e interpretación (polaridad, tierra abierta, continuidad PE)

Con comprobador de enchufe (tester enchufable):

1. Inserta el comprobador en el tomacorriente y lee el patrón de luces.
2. Si indica polaridad invertida o neutro suelto, consulta los síntomas y acciones en polaridad invertida y neutro suelto.
3. Si marca tierra abierta, no uses ese punto hasta que un técnico lo revise; recuerda que el PE no debe transportar corriente en régimen normal.

Con multímetro (sin abrir tomas ni tableros):

1. Identifica fase y neutro de forma segura: fase y neutro con multímetro.
2. Comprueba que fase–neutro entrega tensión estable y que fase–PE es similar; neutro–PE debe ser muy baja en condiciones normales (si no, podría haber retornos por PE o enlaces indebidos).
3. Si el diferencial protege ese circuito, pulsa el botón TEST para verificar su actuación periódica: botón TEST del diferencial. Para entender por qué protege frente a contactos indirectos, revisa cómo te protege el diferencial en casa.

Apoyos útiles de identificación:

• Colores habituales de conductores en vivienda: fase, neutro y tierra.
• Si tras una prueba el diferencial dispara, rearmar correctamente y registrar el evento ayuda al diagnóstico: rearmar la luz tras un disparo.

Cuándo detenerse y llamar a un profesional

• Si detectas tierra abierta, polaridad invertida, neutro suelto o tensiones anómalas entre neutro–PE, no continúes: son indicios de errores que pueden involucrar un puente N-PE indebido, falsos contactos u otros defectos que requieren intervención técnica.
• Si el ID dispara repetidamente sin carga evidente, revísalo con las guías anteriores y solicita diagnóstico especializado (ver normativa local).

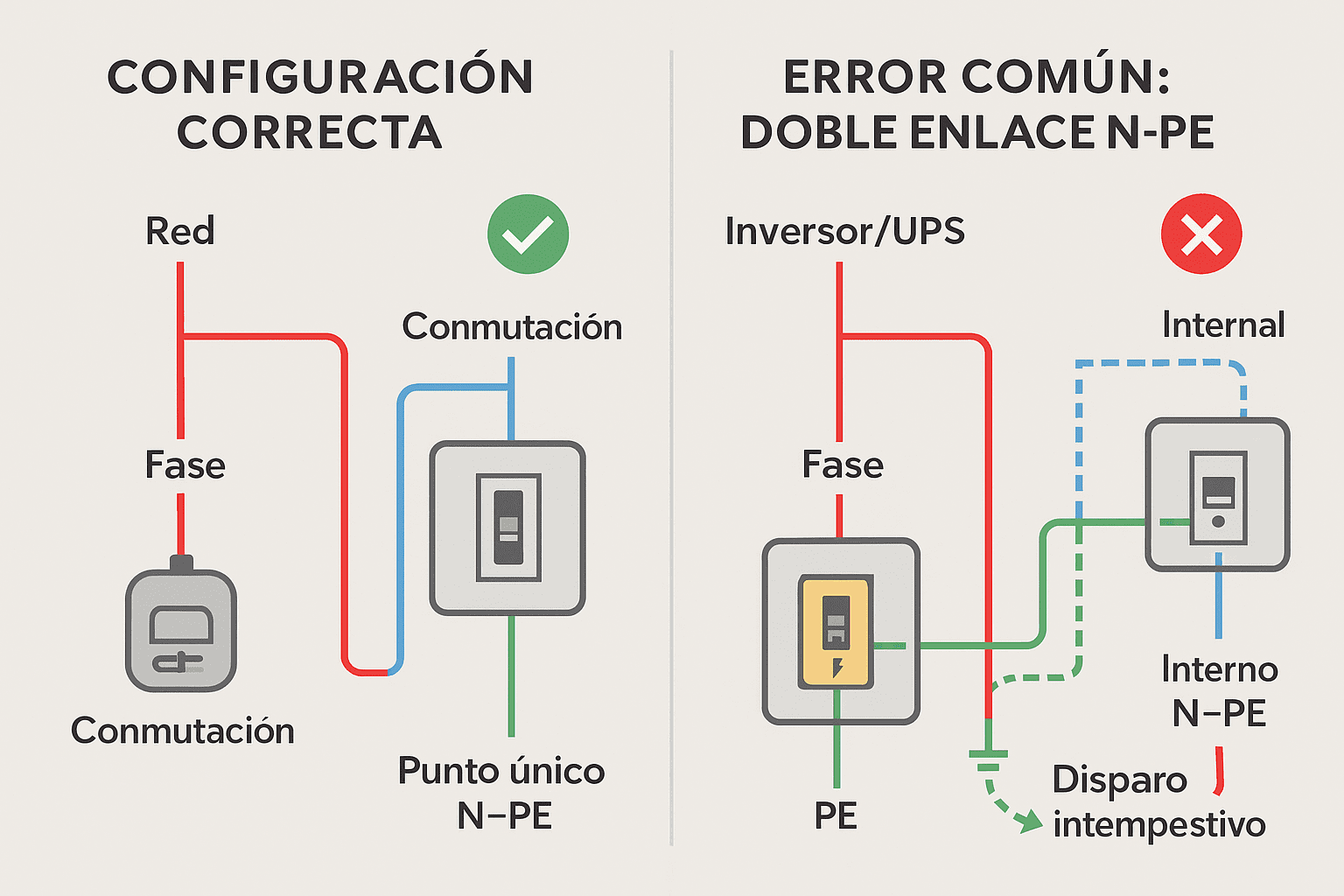

Generadores, inversores y conmutación de fuentes

Los equipos de respaldo pueden traer bonding interno N-PE o modificar la referencia del neutro según el modo de operación. Si en tu instalación ya existe el punto único de unión N-PE en el tablero principal, un segundo enlace dentro del generador/inversor/UPS crea caminos paralelos por el PE, tensiones de contacto y disparos intempestivos del diferencial. La regla práctica es: un solo enlace N-PE en todo el sistema y neutro aislado en subpaneles (ver normativa local).

Recomendaciones seguras (sin intervenir la instalación):

• Antes de conectar o conmutar fuentes, confirma que puedes cortar y verificar ausencia de tensión con protocolos básicos.
• Si al conmutar a una fuente auxiliar el diferencial dispara o aparecen “cosquilleos” en carcasas, sospecha doble enlace N-PE o fugas. Registra el comportamiento y apóyate en pruebas no invasivas con un comprobador enchufable.
• Tras un retorno del suministro o un cambio de fuente pueden darse golpes de tensión. Protege tus equipos sensibles y realiza un encendido seguro.
• Si la conmutación coincide con humedad o condensación en tableros, aumenta la probabilidad de fugas y disparos.
• Cuando aparezcan disparos sin causa aparente, busca señales de fuga a tierra y descarta “puentes” improvisados.

Puntos críticos:

• Generadores/Inversores: revisa el manual para saber si el equipo une N-PE internamente o si ofrece modo “neutro flotante”. No crees enlaces adicionales fuera del tablero principal.
• UPS: algunos modos de bypass o doble conversión pueden referenciar el neutro de forma distinta. Coordina con el esquema de tu vivienda para no duplicar la unión N-PE.
• Conmutación: la transferencia debe evitar paralelos entre la red y la fuente auxiliar mientras comparten neutros/tierras.

Preguntas frecuentes

¿Puedo usar adaptadores o puentes N-PE para “mejorar” la tierra?
No. Unir N con PE fuera del punto permitido crea corrientes objetables, eleva tensiones de contacto en carcasas y provoca disparos del diferencial. Los adaptadores que puentean contactos son inseguros (ver normativa local).

¿El diferencial dispara por fuga real o por un puenteo N-PE?
Ambas cosas pueden hacerlo disparar. Con fuga real, parte de la corriente se deriva a tierra/masas. Con doble enlace N-PE, una porción de la corriente normal usa el PE como retorno y el diferencial detecta desequilibrio aunque no haya falla en el equipo. Revisa la coordinación de protecciones y la sensibilidad del dispositivo con Diferencial vs magnetotérmico: qué protege cada uno y Diferencial 30 mA vs 100 mA: cuál usar en vivienda y por qué.

¿Qué pasa si no tengo tierra de protección (PE) en un tomacorriente?
Ese punto no brinda protección ante fallas a masa y puede dejar carcasas a potencial peligroso. Además, el diferencial puede no actuar como se espera ante ciertos defectos. Evita usarlo hasta que un técnico instale o repare el conductor de protección (ver normativa local).

¿Puedo unir N-PE en un subpanel si el principal ya tiene el enlace?
No. Debe existir un único punto de unión en el tablero de servicio principal. En subpaneles, la barra de neutro se mantiene aislada del gabinete y la barra de tierra va unida al gabinete.

¿Un generador o UPS puede traer unión N-PE interna?
Sí. Algunos equipos hacen bonding interno según el modo de operación. Si ya tienes el enlace en el tablero principal, el bonding del equipo crea un doble enlace: puede causar disparos del diferencial y tensiones de contacto. Coordina la instalación y la conmutación para mantener un solo enlace (ver normativa local).

¿Por qué siento “cosquilleo” al tocar una carcasa metálica?
Puede haber tensión de contacto por fuga o por unión indebida N-PE. Desconecta, no uses el equipo y pide revisión técnica.

¿Sirve el botón TEST del diferencial para detectar estos problemas?
El TEST verifica el funcionamiento básico del dispositivo, pero no detecta todas las configuraciones incorrectas (como un doble enlace N-PE). Úsalo periódicamente y complementa con diagnóstico específico.

Cuándo llamar a un técnico acreditado y nota sobre normativa local

Llama a un profesional acreditado cuando detectes cualquiera de estas situaciones: tierra abierta, polaridad invertida, neutro suelto, disparos reiterados del diferencial, olor a plástico/calor en el tablero, o tensiones anómalas entre neutro–PE. También ante calambres al tocar carcasas, zumbidos en el tablero o si sospechas doble enlace N-PE por la presencia de generadores, inversores o UPS. Antes de recibir al técnico, registra qué cargas estaban encendidas y en qué momento se produjo el disparo para facilitar el diagnóstico. Para operar con seguridad hasta su llegada, apóyate en dónde está el corte general y cómo usarlo y en rearmar la luz tras un disparo.

Nota sobre normativa local: las reglas sobre punto único N-PE, selectividad y requisitos del diferencial varían según el sistema de puesta a tierra y la jurisdicción. Siempre contrasta las recomendaciones con la normativa vigente de tu país/ciudad y las instrucciones del fabricante. Como mantenimiento básico, verifica periódicamente el botón TEST del diferencial y coordina protecciones según la instalación RCD + MCB + SPD.

Glosario esencial (PE, N, unión, equipotencialidad, puesta a tierra)

PE (tierra de protección)
Conductor de seguridad que une las partes metálicas accesibles (carcasas, canalizaciones) a la red de puesta a tierra. No debe conducir corriente en servicio normal; solo durante una falla, para forzar la actuación de las protecciones (ver normativa local).

Neutro (N)
Conductor de retorno en operación normal y referencia del sistema. Puede llevar corriente permanentemente y, por ello, debe mantenerse separado del PE en toda la instalación salvo en el punto único definido por el diseño (ver normativa local).

Unión (bonding) N-PE
Conexión eléctrica que enlaza el neutro con la tierra de protección. Se permite una sola vez en el punto de servicio principal, nunca en subpaneles ni equipos, para evitar rutas paralelas y tensiones de contacto (ver normativa local).

Equipotencialidad
Condición en la que las masas metálicas accesibles se mantienen a potencial similar para minimizar la tensión de contacto. Se logra mediante el PE y las conexiones equipotenciales, no usando el neutro como sustituto (ver normativa local).

Puesta a tierra (grounding)
Conjunto de electrodos, conductores y uniones que conectan la instalación con la tierra física. Define el camino de las corrientes de falla y la referencia del sistema. Su implementación y valores admisibles dependen de la normativa local.

Punto único de unión
Lugar definido (habitualmente el tablero de servicio principal) donde se realiza la única conexión N-PE. Evita bucles de corriente y mantiene la actuación correcta del diferencial.

Corrientes objetables
Corrientes no deseadas que circulan por el PE, canalizaciones o carcasas debido a un enlace indebido N-PE o a fallas. Pueden generar disparos intempestivos del diferencial y tensiones de contacto.

Interruptor diferencial (ID/RCD)
Dispositivo que abre el circuito cuando detecta desequilibrio entre la corriente de fase y la de neutro, indicio de fuga a tierra/masas. Requiere funciones separadas de N y PE para operar de forma fiable (ver normativa local).

Subpanel
Tablero aguas abajo del principal. Debe mantener la barra de neutro aislada del gabinete y la barra de tierra unida al gabinete, sin tornillo/fleje de unión instalado.

Barra de neutro / barra de tierra
Borneras donde se conectan, respectivamente, los conductores neutros (aislados del chasis en subpaneles) y los conductores de protección (unidos al chasis). No se mezclan ni se comparten bornes.

Tensión de contacto
Diferencia de potencial entre una masa accesible y el suelo/otra masa. Aumenta cuando existen puentes N-PE indebidos o fallas de aislamiento.

Selectividad
Capacidad de que solo la protección adecuada actúe ante una falla, manteniendo el resto de la instalación energizada. Se deteriora con dobles uniones N-PE y cableados incorrectos.
