Diferencial selectivo (tipo S): cuándo conviene para evitar disparos en cascada
Qué es un diferencial selectivo (tipo S) y cómo ayuda a evitar disparos en cascada
Un diferencial selectivo (tipo S) es un interruptor diferencial con retardo intencional de disparo. Ese retardo permite que, ante una fuga a tierra en un circuito concreto, actúe primero el diferencial aguas abajo (el que protege esa zona) y no el general del tablero. La consecuencia práctica es evitar los disparos en cascada y mantener la continuidad de servicio en el resto de la vivienda.
En términos simples, la selectividad organiza la protección en niveles: lo más cercano a la falla dispara primero; si ese dispositivo no resuelve (por ejemplo, está sobredimensionado o defectuoso), entonces interviene el de nivel superior. Con un tipo S como general, el hogar puede seguir con luz en la mayoría de circuitos mientras se aísla y corrige el circuito afectado, reduciendo molestias y tiempos de recuperación.
Recordatorio rápido: qué protege el diferencial y qué protege el magnetotérmico
El diferencial protege frente a fugas a tierra (contactos indirectos), mientras que el magnetotérmico protege frente a sobrecorrientes (cortocircuitos y sobrecargas). Trabajan en conjunto pero no hacen lo mismo. Si necesitas un repaso claro de funciones y límites de cada uno, consulta: diferencial vs magnetotérmico que protege cada uno.
Contactos indirectos en casa: por qué el diferencial es clave
Ante una falla de aislamiento (una fuga hacia masas metálicas), el diferencial detecta la corriente de desequilibrio y abre el circuito antes de que esa situación sea peligrosa. En viviendas, esta función es esencial para la seguridad diaria, especialmente en zonas húmedas y electrodomésticos con carcasa metálica. Más contexto aquí: contactos indirectos como te protege el diferencial en casa.
Reglas de selectividad diferencial: IΔn, retardo y tipo/clase
La selectividad entre diferenciales evita que una fuga en un circuito apague toda la casa. Para lograrla en cascada se combinan sensibilidad (IΔn), retardo y tipo/clase de los dispositivos “aguas abajo” y “aguas arriba”.
Regla 2× de sensibilidad y “aguas arriba/aguas abajo”
- Sensibilidad (IΔn): el diferencial aguas arriba debe tener una sensibilidad al menos 2× mayor que el de aguas abajo.
- Ejemplo orientativo: si abajo hay 30 mA para protección de personas, arriba conviene ≥100/300 mA para servicio.
- Orden de actuación: ante una fuga localizada, el 30 mA del circuito afectado dispara primero; si no despeja la falla o si la fuga progresa, recién interviene el superior.
Retardo temporal del tipo S (por qué dispara primero el de abajo)
El tipo S incorpora un retardo intencional que da tiempo al diferencial aguas abajo para despejar la falla. Ese delay evita los disparos simultáneos y mantiene el resto de circuitos operativos. En la práctica, el tipo S funciona como “filtro temporal”: primero actúa lo cercano a la falla; solo si persiste, actúa el general.
Tipo/clase igual o superior (AC/A/F/B) — guía práctica
Además de sensibilidad y retardo, el tipo/clase del diferencial aguas arriba debe ser igual o superior al del que está abajo para no “enmascarar” componentes de la fuga (por ejemplo, CC residual o altas frecuencias en cargas electrónicas). Si abajo usas AC/A/F/B según tus cargas, arriba selecciona un tipo como mínimo equivalente para asegurar que la protección sea efectiva a todos los espectros de defecto. Profundiza en la elección por tipos aquí.
Coordinación global del tablero con RCD + MCB + SPD
La selectividad del diferencial debe coordinarse con el resto de protecciones del tablero (magnetotérmicos y sobretensiones). Distribuye cargas por circuitos, define escalones de disparo y verifica que cada dispositivo cumpla su función sin interferir con el de otro nivel. Aquí tienes una guía para alinear el conjunto.
Cuándo conviene instalar un tipo S en vivienda
El tipo S resulta útil cuando necesitas continuidad de servicio y quieres evitar que una fuga localizada tumbe toda la casa. Su retardo permite que actúe primero el diferencial del circuito afectado y que el resto siga operativo, mientras diagnosticas y corriges la falla. No sustituye al mantenimiento ni “oculta” defectos: ordena la prioridad de disparo.
Falsos disparos recurrentes y necesidad de continuidad de servicio
Si sufres disparos frecuentes por humedad, equipos con fugas intermitentes o zonas donde una caída apaga toda la vivienda, un general tipo S aguas arriba ayuda a que solo caiga el 30 mA del circuito con problema y el resto continúe. Revisa en paralelo las causas de fondo y la distribución de protecciones; un repaso claro de funciones entre diferencial y magnetotérmico puede ayudarte a diagnosticar mejor.
Cuadros con varios diferenciales aguas abajo (zonas húmedas, cocina, enchufes generales)
Cuando el tablero ya está segmentado (baños, cocina, enchufes generales, climatización, etc.), el tipo S aguas arriba evita los disparos en cascada al coordinarse con los diferenciales instantáneos de 30 mA de cada zona. La idea es que dispare primero el dispositivo cercano a la carga y solo después el general si la falla persiste. Para alinear todo el conjunto con magnetotérmicos y sobretensiones, te servirá esta guía.
Convivencia con cargas electrónicas (variadores/EVSE) y elección de clase abajo (AC/A/F/B)
Las cargas con electrónica de potencia (variadores, fuentes conmutadas, algunos EVSE) pueden generar componentes CC residuales o armónicos. En esos casos, selecciona aguas abajo el tipo/clase de diferencial adecuado (A/F/B) y sitúa aguas arriba el general tipo S de clase igual o superior para mantener la coordinación. Aquí tienes una guía práctica sobre tipos y cuándo elegir cada uno.
“¿Existe un diferencial selectivo de 30 mA?” Diferencia entre 30 mA (personas) y ≥300 mA temporizado (servicio)
La protección 30 mA es la sensibilidad destinada a proteger a las personas ante contactos indirectos; por esa razón, en vivienda se usa instantánea (sin retardo) en los circuitos que tocan el día a día. En cambio, el diferencial selectivo (tipo S) se coloca aguas arriba con retardo y sensibilidad mayor para asegurar la continuidad de servicio: su función es coordinar y evitar disparos en cascada, no sustituir la protección de 30 mA en los circuitos.
30 mA para protección a personas vs ≥300 mA temporizado para servicio
En la práctica residencial, la cascada típica es: abajo 30 mA instantáneo (personas) y arriba ≥300 mA tipo S (servicio con retardo). Así, la fuga localizada dispara primero el 30 mA del circuito afectado; si el defecto persiste o es de mayor entidad, actúa el general temporizado. Si necesitas profundizar en cuándo usar 30 mA frente a sensibilidades superiores, aquí tienes una guía útil.
Por qué el general no debería ser 30 mA si buscas selectividad
Si el general fuera también 30 mA instantáneo, competiría con los de abajo y tendería a disparar en cascada, dejando la casa a oscuras ante fallas puntuales. Para lograr selectividad, el general debe:
- Tener sensibilidad mayor que los de abajo (habitualmente ≥300 mA).
- Ser tipo S (retardado) para dar tiempo a que actúe el dispositivo del circuito afectado.
- Mantener tipo/clase igual o superior (AC/A/F/B) respecto a los de aguas abajo, de modo que no se “salte” modos de defecto presentes en cargas electrónicas.
Ejemplos de cascada típica en el tablero residencial
Esquema base: diferenciales instantáneos de 30 mA “abajo” + tipo S (≥300 mA) “arriba”
Una disposición habitual para evitar disparos en cascada es segmentar los circuitos sensibles aguas abajo con diferenciales instantáneos de 30 mA y colocar aguas arriba un diferencial selectivo (tipo S) de sensibilidad mayor. La lógica de actuación es:
Cargas (baño, cocina, enchufes, iluminación)
└─> ID 30 mA instantáneo (circuito afectado) ── dispara primero
└─> Magnetotérmico del circuito
└─> ID general ≥300 mA tipo S (retardado) ── actúa solo si persiste el defecto
└─> Interruptor general / Red
Claves operativas:
- Primero lo cercano a la falla: el 30 mA del circuito afectado debe abrir antes de que intervenga el general.
- Sensibilidad y retardo: arriba, sensibilidad mayor y retardo para dar tiempo al de abajo.
- Tipo/clase compatible: el general debe ser de tipo/clase igual o superior al de los circuitos con electrónica (AC/A/F/B).
- Segmentación real: reparte las cargas en varios ID de 30 mA (zonas húmedas, enchufes generales, cocina, climatización ligera) para que una avería no tumbe toda la vivienda.
Distribución por circuitos y rotulación para diagnóstico
Un tablero bien segmentado y rotulado permite encontrar y aislar rápido el circuito conflictivo, minimizando tiempos sin servicio. Buenas prácticas:
- Agrupar por uso y riesgo (baños, cocina, enchufes generales, iluminación, equipos fijos).
- Evitar neutros compartidos entre circuitos protegidos por diferenciales distintos.
- Rotular cada circuito y anotar fecha del último mantenimiento; esto simplifica las pruebas y el rearmado.
- Si necesitas un método sencillo para identificar y rotular tus circuitos, apóyate en:
Identificar y rotular circuitos del tablero método simple para tu hogar.
Tablero eléctrico domiciliario rotulación y mantenimiento preventivo.
Selectividad entre magnetotérmicos: complementar la coordinación
La selectividad no es solo diferencial; los magnetotérmicos también deben coordinarse para que un cortocircuito en un circuito final no dispare protecciones superiores innecesariamente. Revisa curvas y escalonamiento para completar la estrategia de continuidad.
Errores que rompen la selectividad y cómo evitarlos
Neutros compartidos y puentes indebidos
Compartir neutros entre circuitos protegidos por diferenciales distintos genera disparos intempestivos y hace imposible una selectividad real: las corrientes de retorno se mezclan y el diferencial “equivocado” puede disparar. Solución: separar físicamente los neutros por cada circuito y por cada diferencial, revisar empalmes en cajas y peinetas del tablero, y rotular el retorno correspondiente. Guía práctica.
Unión indebida de PE y N
La unión entre tierra de protección (PE) y neutro (N) en la instalación interior provoca fugas aparentes que activan el diferencial y anulan la coordinación. Esa unión solo corresponde en el punto definido por el esquema de conexión del proveedor (no en la vivienda). Verificación y corrección aquí.
Disparos por humedad o fugas intermitentes
Ambientes húmedos, electrodomésticos con aislación degradada o cables con filtraciones pueden sumar pequeñas fugas hasta alcanzar el umbral de disparo. Esto se vuelve crítico si el tablero no está bien segmentado. Recomendaciones: secar y ventilar, revisar sellos, sustituir cables/enchufes dañados y probar con el botón TEST tras la intervención. Más detalles.
Cómo rearmar con seguridad tras un disparo y verificar
- Desconecta todas las cargas del circuito afectado.
- Rearma el diferencial y conecta aparatos de a uno, observando si reaparece la falla.
- Si el disparo es en el general, aísla áreas por diferencial para acotar la zona.
- Documenta el evento y programa una revisión del tablero si los disparos se repiten. Paso a paso.
Mantenimiento y verificación
Un tablero bien mantenido reduce disparos injustificados y facilita el diagnóstico cuando aparecen. Incluye estas rutinas básicas:

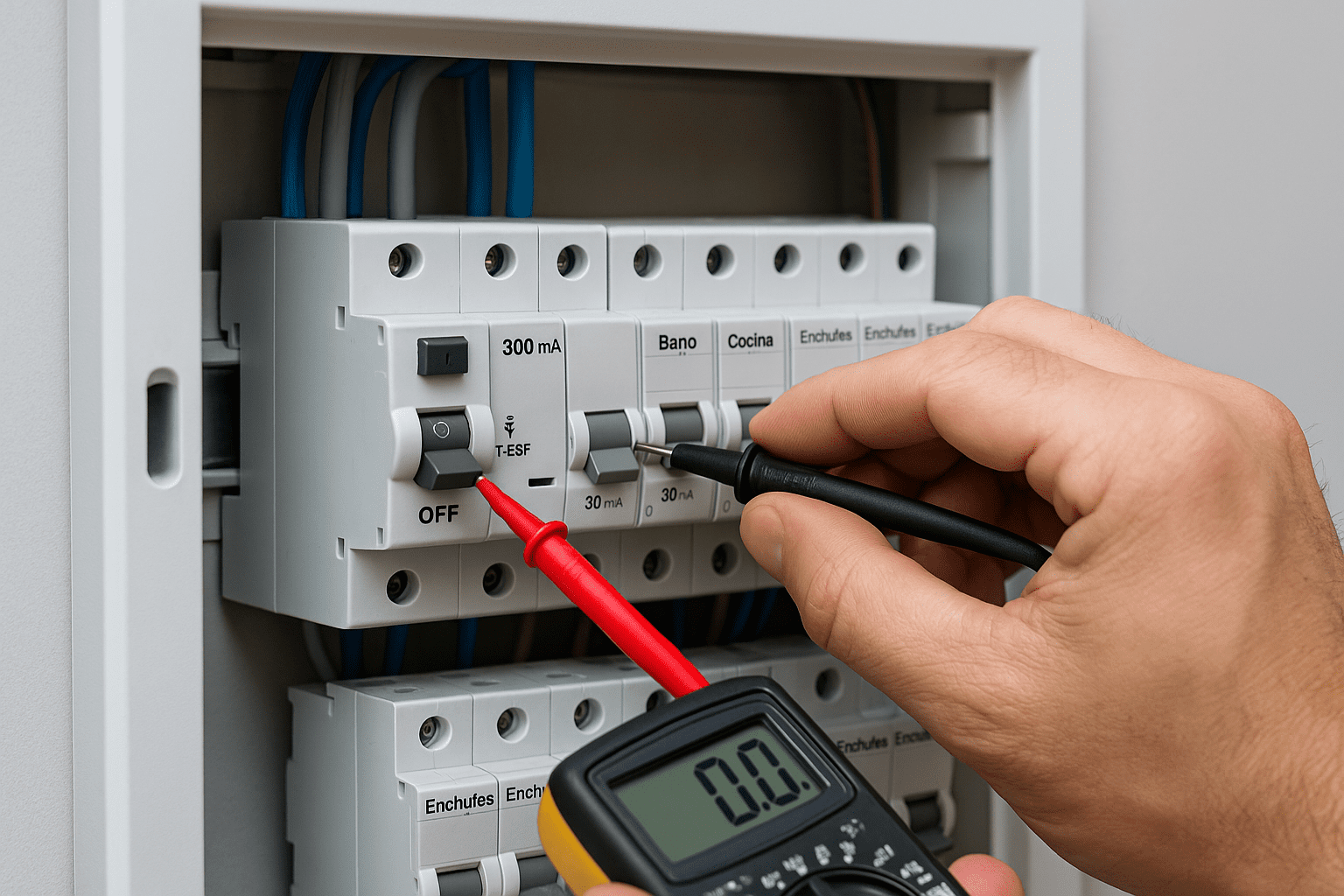

Botón TEST: periodicidad y qué hacer si no actúa
Acciona el botón TEST de cada diferencial con la periodicidad recomendada por el fabricante. Si alguno no dispara, detén su uso y programa revisión.
Señales de envejecimiento y revisión preventiva
Observa calor anormal, olor a quemado, palancas flojas o marcas en borneras. Ante síntomas de fatiga en térmicos o mal contacto, revisa y renueva componentes.
Relación con otras protecciones del tablero
La selectividad del diferencial debe coordinarse con magnetotérmicos y protectores contra sobretensión para que cada dispositivo actúe en su zona.
SPD y sobretensiones: coordinación con el diferencial
Define la ubicación del SPD y su coordinación con el diferencial para minimizar disparos por transitorios, conservando protección frente a sobretensiones.
Magnetotérmicos y selectividad global
Asegura escalones de disparo entre magnetotérmicos de circuitos y alimentadores para que un defecto no suba innecesariamente. Completa la estrategia con.
Visión de conjunto: RCD + MCB + SPD
Repasa cómo coordinar diferencial (RCD), magnetotérmico (MCB) y sobretensiones (SPD) en un tablero residencial para evitar disparos en cascada:
Preguntas Frecuentes
Es un diferencial con retardo intencional que permite que, ante una fuga, dispare primero el diferencial del circuito afectado y no el general, evitando disparos en cascada y manteniendo la continuidad. Si necesitas repasar qué protege cada dispositivo, aquí tienes una guía clara.
No. En vivienda, 30 mA se usa para protección a personas (instantáneo). La selectividad se consigue aguas arriba con sensibilidad mayor (p. ej., ≥300 mA) y retardo tipo S.
Con tres claves: regla 2× de sensibilidad (IΔn) entre arriba y abajo, retardo temporal en el general (tipo S) y tipo/clase igual o superior (AC/A/F/B) aguas arriba. Revisa la coordinación global del tablero aquí.
Cuando necesitas continuidad de servicio y tu cuadro ya está segmentado con varios diferenciales de 30 mA abajo (baños, cocina, enchufes generales). El retardo del tipo S evita que una falla localizada apague toda la casa.
La vertical ordena la actuación en cascada (dispara el más cercano a la falla); la horizontal separa cargas/circuitos para que un defecto no afecte a otros de su mismo nivel. La rotulación ayuda al diagnóstico.
Usa A/F/B según el tipo de carga y sus componentes de CC residual o armónicos. El general aguas arriba debe ser de tipo/clase igual o superior para mantener la coordinación.
Suele deberse a falta de segmentación, general de 30 mA sin retardo, o neutros compartidos entre circuitos de diferenciales distintos (provoca disparos cruzados). Cómo detectarlo y corregirlo.
Ataca la causa (sellos, cableado, equipos con aislación deteriorada), realiza mantenimiento y coordina con SPD para transitorios. Recursos útiles:
Humedad y diferencial cosas que lo disparan en días de lluvia.
Protecciones contra sobretensión que considerar al comprar para tu casa.
El SPD debe integrarse en la estrategia del tablero para que no produzca disparos innecesarios y, a la vez, proteja frente a sobretensiones. Guía de coordinación RCD + MCB + SPD.
Escalona curvas y calibres de los MCB para que un cortocircuito en un circuito final no dispare protecciones superiores. Más detalles: selectividad entre magnetotérmicos como evitar disparos en cascada.
Desconecta cargas, rearma y conecta de a una. Si cae el general, aísla por zonas hasta hallar el circuito.
Sigue la periodicidad del fabricante; si el TEST no actúa, ese dispositivo puede no proteger y requiere revisión inmediata.
No debe existir unión PE–N en la instalación interior; genera fugas aparentes y disparos. Verifica, corrige y revisa puesta a tierra.
