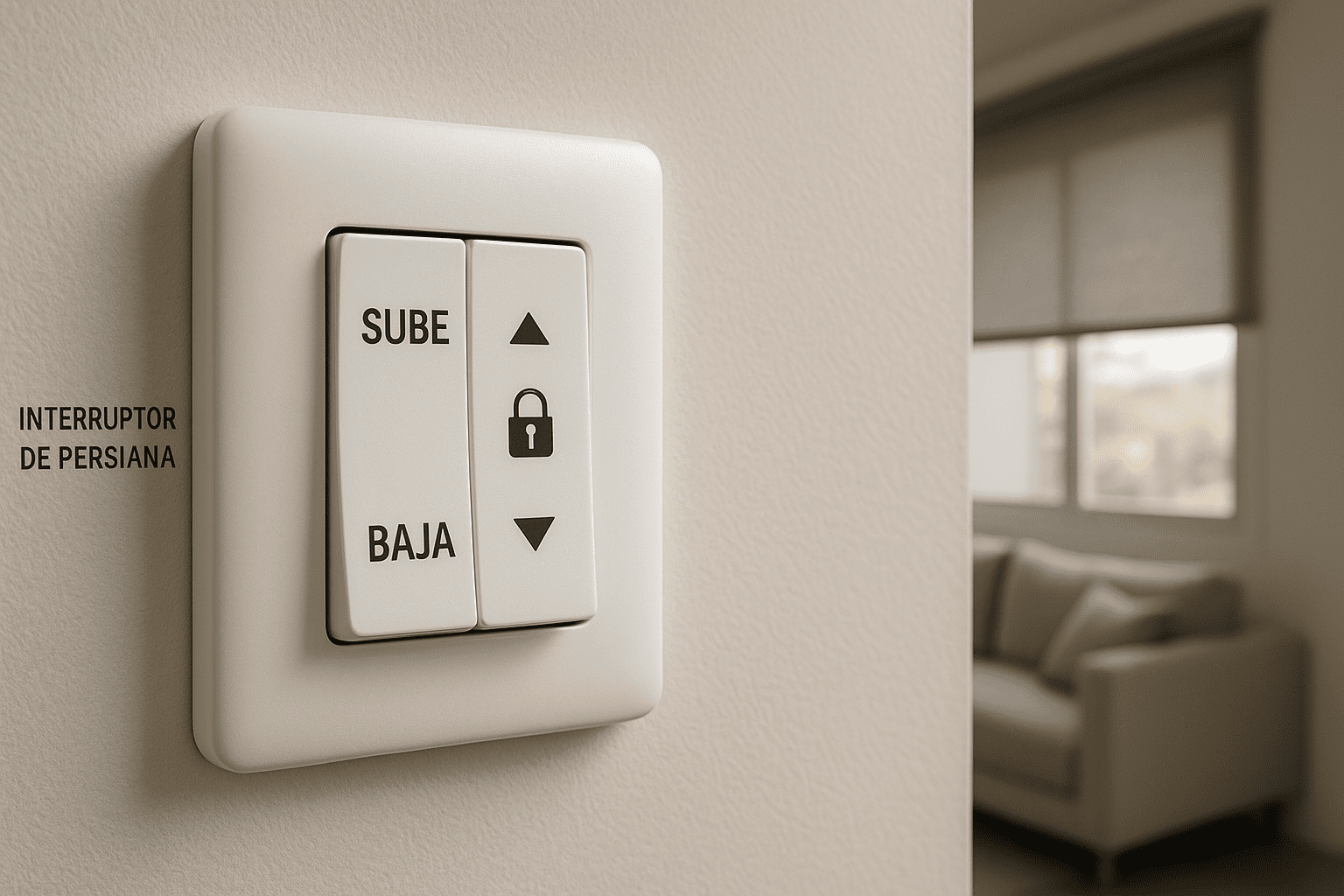

Interruptor de persiana con doble inversión e interbloqueo (SUBE/BAJA) en un living con roller.

Introducción
Soy Stevenson, electricista domiciliario en Santiago (10+ años, ex capataz). He instalado decenas de motores tubulares para persianas y cortinas en dormitorios, livings y terrazas. Lo clave no es “dos teclas y listo”, sino invertir el giro de forma segura y evitar que SUBA y BAJE al mismo tiempo. En casa, eso se logra con el interruptor doble para persiana y su bloqueo mecánico. Aquí te dejo una guía clara para elegir el mando correcto (pulsador o mantenido), entender compatibilidades con tu motor y evitar errores caros. Si trabajas en baño o exterior, recuerda usar el grado de protección adecuado (ver normativa local).
Para ubicarte en tipos de llaves de luz y conceptos básicos, te sirve esta guía previa.

Index

Lo esencial en 60 segundos: inversión de giro y por qué necesitas bloqueo

Qué hace el interruptor “de persiana”

Es un mando doble con dos salidas: SUBE y BAJA. En la mayoría de motores tubulares AC 230 V, el neutro (N) es común al motor, y la fase (L) se dirige a una u otra salida según quieras subir o bajar. El motor trae fines de carrera para que se detenga al llegar arriba/abajo. Con este mando puedes mover la persiana y también “pararla” en un punto intermedio.

Si tu instalación es de superficie o no tienes caja profunda, evalúa solución limpia con canaleta y/o sobrepuesto.

Interbloqueo mecánico: imprescindible para cuidar el motor

El interbloqueo impide energizar SUBE y BAJA a la vez. Sin ese bloqueo, podrías mandar señales contradictorias y forzar el motor, provocando sobrecalentamiento o daño. Por eso, en mando cableado para persianas se usa interruptor doble con interbloqueo mecánico o pulsadores con relé/módulo que haga ese bloqueo de forma interna. Es un detalle pequeño… que salva el motor y evita disparos en el tablero si se produce un corto por maniobra indebida.
Para entender qué protege tu tablero ante errores, repasa: Diferencial vs magnetotermico que protege cada uno.

Tipos de mando: pulsador doble (momentáneo) vs interruptor doble (mantenido)

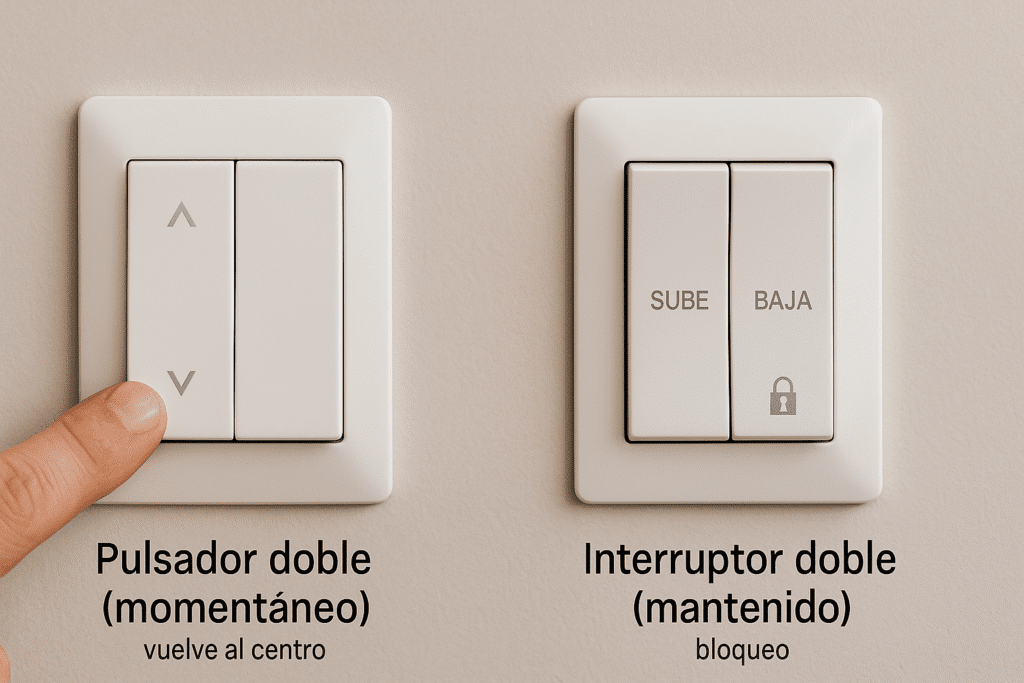

Comparativa: pulsador doble (momentáneo, vuelve al centro) vs interruptor doble (mantenido, con bloqueo) para persianas.

Pulsador doble: toca para subir/bajar y suelta para parar

Cuándo conviene

  • Seguridad y control fino: al soltar, se corta; ideal si hay niños o si quieres “microajustes”.
  • Varias persianas con centralización: puedes usar pulsadores y un módulo/relé que haga el interbloqueo y coordine varias ventanas.
  • Obras nuevas o tabiques con caja profunda: muchos módulos “smart” (Wi-Fi/Zigbee) piden neutro y espacio detrás.

Ventajas

  • Menos riesgo de dejar la persiana “andando” sin querer.
  • Se integra bien con automatización (escenas, horarios).

Ojo con…

Consejo práctico (experiencia): si el dormitorio tiene blackout, el pulsador ayuda a dejar la tela justo donde necesitas, sin “pasarte”.

Interruptor doble con interbloqueo (mantenido): sube o baja hasta que lo pares

Cuándo conviene

  • Uso frecuente y directo: quieres presionar “SUBE” y que siga hasta el final (o parar con la tecla).
  • Una sola persiana por punto: solución simple y robusta.
  • Usuarios mayores: manejo más intuitivo (arriba/abajo).

Ventajas

  • Instalación sencilla en motores AC 230 V con neutro común y fines de carrera.
  • Teclas grandes y claras; menos dependencia de apps.

Ojo con…

  • Debe ser “de persiana” con interbloqueo (no dos llaves cualquiera).
  • Revisa IP si está cerca de vanitorio o terraza (salpicaduras).

Consejo práctico: si al probar el sentido de giro quedó invertido (SUBE baja y BAJA sube), se invierten las salidas UP/DOWN en el mando (sin tocar el neutro). Al terminar, verifica que el tablero está correcto.

¿Cuál elegir en tu caso?

  • Dormitorio de niños / seguridad primero → Pulsador doble + módulo con interbloqueo.
  • Living con una persiana grande → Interruptor doble con interbloqueo (mantenido).
  • Varias ventanas coordinadas → Pulsadores con centralización (escenas), y corte físico local por si falla la red.
  • Caja poco profunda o sin canalización → Solución limpia de superficie.

Compatibilidad por motor (en simple) y requisitos básicos

Motor tubular AC 230 V (3 hilos + tierra)

Así viene la mayoría de persianas/cortinas motorizadas de uso residencial. El esquema típico es:

  • N (neutro) común directo al motor.
  • L SUBE y L BAJA salen del interruptor de persiana con interbloqueo (el mando decide qué línea alimenta).
  • PE (tierra) al chasis según indique el fabricante.
    Claves prácticas
  • Elige mando “de persiana” (no dos teclas sueltas).
  • Si al probar quedó invertido (SUBE baja y viceversa), intercambia las salidas UP/DOWN en el mando (no el neutro).
  • Revisa protecciones del tablero antes de energizar.

Motores DC o “smart” con fuente/módulo dedicado

Algunas cortinas traen motor DC o un módulo electrónico que se controla por pulsadores o por app.

  • No uses un interruptor AC clásico para invertir; requiere módulo/centralita del propio sistema (o compatible).
  • Si quieres mando en pared, usa pulsadores según indique el fabricante (el módulo hace el interbloqueo).
  • Para opciones Wi-Fi/Zigbee empotradas, suele pedirse neutro y caja profunda; si no tienes espacio, solución limpia en superficie.

Potencias y límites de carga (sin inventar)

  • Verifica potencia/corriente del motor en su ficha y que el mando lo soporta (ejemplos genéricos).
  • Si son varias persianas, evalúa relés/módulos por cada motor y centralización con pulsadores.
  • Para elegir sección de cable o equivalencias de calibre, te ayuda esta guía rápida.

Requisitos de caja y ubicación

  • Muchos módulos conectados necesitan caja profunda (ejemplos genéricos) para alojar electrónica y conductores.
  • En baños o terrazas techadas, elige el IP adecuado para salpicaduras/vapor.
  • Si no hay canalización disponible o es muro duro, considera sobrepuesto bien resuelto.

Opciones conectadas: Wi-Fi/Zigbee sin sorpresas

Requisito de neutro y espacio en caja

La mayoría de los módulos empotrados Wi-Fi/Zigbee para persianas piden neutro en la caja. Si tu punto solo tiene fase y retornos (SUBE/BAJA), habrá que bajar al registro o resolver en superficie con una caja más profunda y canaleta discreta del color del muro.
Si el muro es difícil o no quieres obra, compara opciones empotrado vs sobrepuesto.

Corte físico local (aunque uses app)

Aunque controles por app o voz, deja un mando físico que corte SUBE/BAJA localmente. Si la red se cae o el router reinicia, sigues teniendo control. Ante cualquier duda en tablero, revisa protecciones aquí.

¿Qué pasa si falla Internet?

  • Wi-Fi: sin Internet, muchos equipos siguen operando dentro de la red local (app en la misma Wi-Fi) o con botones físicos.
  • Zigbee: normalmente mantiene escenas locales vía hub.
  • Si planeas automatizar amanecer/siesta, asegúrate de que los horarios se ejecuten sin nube o deja un plan B con el mando físico.

Escenas y temporizadores útiles (sin complicarse)

  • Despertar suave: subir 30–50 % a una hora fija.
  • Siesta o home office: bajar al 70–80 % para corte de reflejos.
  • Seguridad: cierre total al salir de casa.
    Para espacios húmedos o terrazas techadas, cuida el grado IP del módulo/tecla si queda expuesto a vapor o salpicaduras.

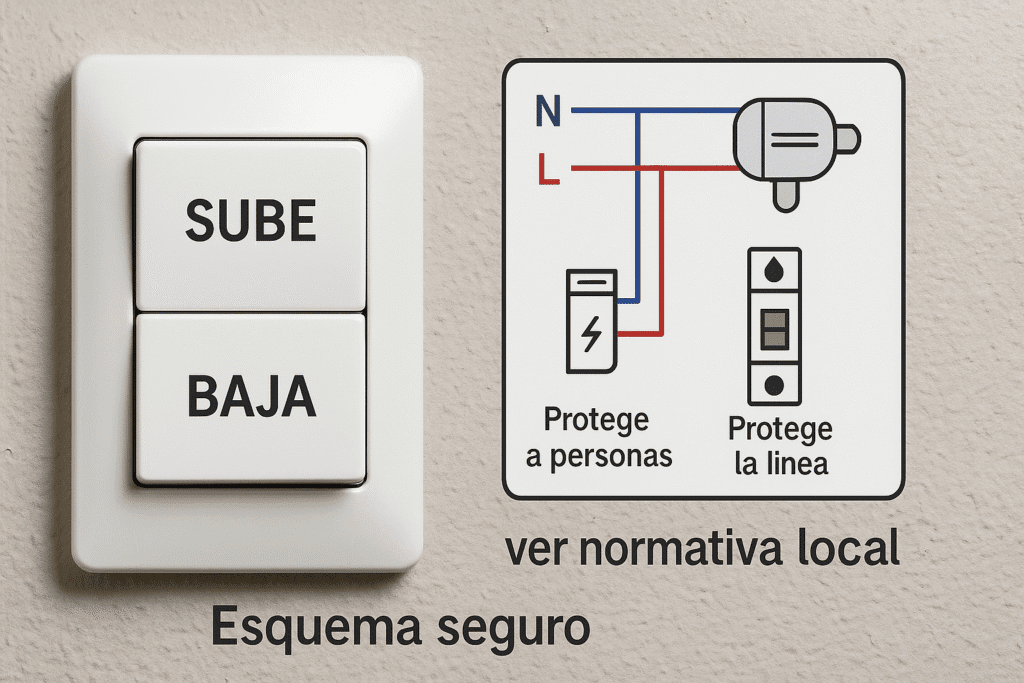

Esquema seguro en foto y en palabras (sin enredos, ver normativa local)

Secuencia clara de conexiones (texto, sin dibujos)

  1. Desde el tablero llegan Fase (L), Neutro (N) y Tierra (PE) al punto de mando.
  2. Fase (L) entra al interruptor doble de persiana con interbloqueo.
  3. Desde ese mando salen dos líneas hacia el motor: L↑ (SUBE) y L↓ (BAJA).
  4. Neutro (N) va directo al motor (común).
  5. Tierra (PE) al chasis/masa del motor según fabricante.
  6. El interbloqueo del mando impide energizar SUBE y BAJA a la vez. No “puentear” salidas ni unir SUBE/BAJA entre sí.

Si el punto es de superficie o no tienes caja profunda, resuélvelo prolijo con canaleta y/o caja sobrepuesta.

Protecciones en el tablero que sí importan

Prueba final y sentido de giro (minicheck)

  1. Energiza y pulsa SUBE 1–2 s: verifica que vaya hacia arriba.
  2. ¿Quedó invertido? Intercambia las salidas L↑ / L↓ en el mando (no toques el neutro).
  3. Fines de carrera: confirma que el motor se detiene arriba y abajo. Si requiere ajuste, sigue el manual del fabricante.
  4. Chequeo rápido: escucha ruidos extraños, siente sobrecalentamientos y verifica que el mando no quede “a medio camino”.
  5. Rotulación: deja claro en el frente o en el tablero qué persiana corresponde (“Dormitorio 2 – Persiana”).
  6. En zonas húmedas o exterior techado, usa IP acorde.

Si no te sientes seguro trabajando con tensión, pide ayuda. Electricista en Santiago.

Ubicación e IP por ambiente (interior, vanitorio, terraza)

Interior seco (dormitorio, living, escritorio)

Ubico el mando a 110–120 cm del piso, del lado de la manilla o donde no estorbe a muebles. Si el muro no admite caja profunda, dejo una solución sobrepuesta limpia y alineada con zócalo o marco de ventana. Para evitar cables a la vista, uso canaleta del mismo color del muro y curvas suaves para que no se note.
Más ideas de acabado sin obra.
Canalizado prolijo.

Baño/vanitorio (humedad y salpicaduras)

Aquí cuido el grado IP: cerca del lavamanos conviene IP44 (resiste salpicaduras) y evitar salidas de agua directas. No lo pego al borde del vanitorio; dejo separación para que no reciba goteos. Si el baño es muy pequeño o con mucho vapor, prefiero ubicaciones más ventiladas y sellos de tapa bien ajustados.
Guía rápida por ambientes.

Terraza/exterior techado

Aunque no llueva “encima”, el viento mete agua y polvo. En techo o muro perimetral, uso IP54 como base; si queda más expuesto, evalúo IP65. Evito el sol directo (plastifica teclas y calienta el módulo) y dejo resguardo bajo alero. En muros rugosos, la canaleta adhesiva no agarra bien: mejor atornillada y con remates para que quede firme.
Tabla de IP y ejemplos.

Checklist de ubicación (1 minuto)

  • ¿Altura cómoda (110–120 cm) y lado correcto de la ventana?
  • ¿Golpea puerta/mueble al abrir? Corrijo posición.
  • ¿Humedad/salpicaduras? Defino IP adecuado (ver enlace).
  • ¿Sin caja profunda? Solución sobrepuesta + canaleta discreta (enlaces arriba).
  • ¿Etiquetado visible? “Persiana Living” o “Dormitorio 2”.

Casos rápidos: una ventana, varias ventanas y centralización

1) Una sola persiana en un ambiente

2) Dos o tres persianas independientes (mismo recinto)

  • Cada una con su mando (pulsador o interruptor con interbloqueo) para no mezclar cargas.
  • Si quieres alinearlas (abrir/cerrar juntas), usa pulsadores y módulo/relé con interbloqueo interno para cada motor.
  • Consejo práctico: etiqueta cada frente (“Persiana izquierda / derecha”) y deja parada intermedia a mitad de recorrido para cortar reflejos.
  • Ambiente húmedo/terraza techada: elige IP adecuado.

3) Varias ventanas con centralización (una tecla maestra)

  • En pared: pulsadores locales + módulos en caja/registro que hagan el interbloqueo y reciban la orden maestra.
  • Requisito típico: neutro y espacio en caja (módulos conectados). Si no, resuelve en superficie prolija.
  • Plan B si falla la red: deja mando físico en cada ventana para no depender del Wi-Fi.
  • Cableado ordenado: si necesitas equivalencias o secciones, guía rápida.

4) Integración “smart” sin dolores de cabeza

  • Si usas Wi-Fi/Zigbee, verifica neutro en caja y compatibilidad del módulo con motores AC (SUBE/BAJA) o con tu sistema DC.
  • Mantén interbloqueo (mecánico o lógico).
  • Crea escenas simples (despertar suave, siesta, cierre total al salir) y deja corte manual por seguridad.

Mantenimiento básico + errores comunes (y cómo evitarlos)

Mantenimiento que sí hago en casa (rápido y sin herramientas raras)

  • Prueba mensual del mando: pulso SUBE y BAJA un par de segundos. Confirmo que el interbloqueo impide accionar ambas a la vez.
  • Parada intermedia y fines de carrera: verifico que el motor se detiene arriba/abajo y que puedo pararlo donde quiero.
  • Tacto y oído: apoyo la mano en el frente del interruptor; no debe calentar. Escucho ruidos extraños del motor (zumbidos, vibración).
  • Ambientes húmedos: paso un paño seco por el frente y reviso que la tapa cierre bien (sin holguras). Si está en baño/terraza, recuerda elegir el IP correcto.
  • Tablero al día: botón TEST del diferencial 1 vez al mes; así sé que protege a personas. Si tienes dudas, repasa: Diferencial vs magnétotermico que protege cada uno.

Errores comunes que veo (y cómo los evito)

  • Usar dos llaves sueltas “arriba/abajo” sin interbloqueo.
    Riesgo: energizar SUBE y BAJA a la vez, forzando el motor.
    Cómo lo evito: mando de persiana con interbloqueo o pulsadores + módulo que lo haga internamente.
  • Invertir SUBE/BAJA en las salidas y tocar el neutro.
    Riesgo: confusiones y maniobras innecesarias.
    Cómo lo evito: si gira al revés, solo intercambio L↑ y L↓ en el mando; no toco el neutro.
  • Montar módulo “smart” sin neutro en caja ni espacio.
    Riesgo: mal contacto, calentamiento, cortes.
    Cómo lo evito: verifico neutro y caja profunda; si no hay, resuelvo en superficie prolija con canaleta.
  • Puntos en zonas húmedas sin el IP adecuado.
    Riesgo: salpicaduras y vapor dentro del mecanismo.
    Cómo lo evito: elijo IP44 o más según el lugar.
  • Cableados improvisados y empalmes flojos.
    Riesgo: falsos contactos y calentamiento.
    Cómo lo evito: terminales bien apretados, calibre acorde y, si necesitas equivalencias, esta guía ayuda.
  • Dependencia 100 % de la app.
    Riesgo: sin Internet o router, te quedas sin control.
    Cómo lo evito: siempre dejo mando físico local.

Checklist de compra y verificación (1 minuto)

  • Tipo de mando correcto: Pulsador doble (momentáneo) o interruptor doble con interbloqueo (mantenido). Nunca dos llaves comunes sin interbloqueo.
  • Interbloqueo garantizado: mecánico en el mando o lógico en el módulo/relé.
  • Compatibilidad de motor:
    • AC 230 V (3 hilos + tierra): mando de persiana SUBE/BAJA.
    • DC / “smart”: pulsadores al módulo del fabricante (no invertir con mando AC).
  • Neutro y espacio en caja: muchos módulos Wi-Fi/Zigbee lo exigen; si no tienes, evalúa sobrepuesto + canaleta limpia.
  • Grado IP por ambiente: IP44 cerca de vanitorio/terraza techada; más alto si hay exposición.
  • Carga y potencia: que el mando/módulo soporte la corriente del motor (ficha del producto).
  • Cableado y calibre: terminales firmes; si dudas en equivalencias, revisa AWG↔mm².
  • Prueba y sentido de giro: SUBE/BAJA 1–2 s; si está invertido, intercambia salidas L↑/L↓ en el mando.
  • Corte físico local: aunque uses app, deja un control en la pared.
  • Tablero al día: magnetotérmico y diferencial funcionando (botón TEST mensual).
  • Rotulación: “Persiana Living / Dormitorio 2” visible en frente o tablero.

Preguntas frecuentes (rápidas y al grano)
