Interruptores y placas “slim” o de bajo perfil: cuándo convienen

Portada » Electricidad » Instalaciones y componentes Instalación eléctrica » Interruptores y mecanismos

Soy Stevenson, electricista con 10+ años de experiencia, ex capatáz (equipo de 10 personas) y formación técnica en Salesianos Don Bosco (2 años). En este artículo te explico, en palabras simples, qué significa “slim” o bajo perfil aplicado a interruptores y placas, y en qué casos realmente te aportan orden y comodidad (por ejemplo, detrás de una TV mural o junto a muebles a ras de muro). Mi objetivo es que elijas con criterio, sin sorpresas al instalar.

Consejo rápido: antes de comprar, confirma que placa, bastidor y mecanismo pertenezcan a la misma serie. Aquí tienes una guía de compatibilidades.

Qué significa “slim” o bajo perfil en interruptores y placas

Las placas “slim” (o de bajo perfil) son marcos y embellecedores de diseño plano y bordes más discretos que los tradicionales. Buscan dos cosas: reducir el volumen visual que sobresale del muro y alinearse mejor con la superficie, logrando un look más limpio. Importante: “slim” describe el conjunto visible (placa/marco y, según la serie, la tecla), no cambia el principio eléctrico del interruptor ni lo convierte en un mecanismo especial.

Consejo rápido: si tu muro es delgado o la caja es poco profunda, revisa esto antes de elegir una placa muy ceñida.

Placa/marco plano vs. mecanismo estándar

En la mayoría de las marcas, el mecanismo (simple, doble, conmutado, etc.) sigue siendo estándar, y lo que cambia es la placa y el bastidor que lo sostienen. El resultado es un frente más plano y con bordes finos, que ayuda a que el interruptor “desaparezca” visualmente. Esto es útil cuando:

• Buscas continuidad estética (estilo minimalista o muros lisos).
• Quieres evitar enganches con bolsos/ropa en pasillos estrechos.
• Tienes muebles que pasan muy cerca del muro (cocinas, closets, respaldo de cama).

Si estás migrando desde una placa antigua, verifica que la caja 2×4 sea compatible y que el bastidor nuevo asiente bien.

Tecla continua y tornillos ocultos (según serie)

Muchas líneas “slim” incorporan teclas continuas (una superficie limpia sin ranuras marcadas) y tornillos ocultos, para que no se vean fijaciones en el frente. Esto no afecta la función del interruptor, pero sí mejora la limpieza visual y la facilidad de limpieza (menos recovecos para el polvo). Ojo: estas características dependen de cada serie. No mezcles placas “slim” con mecanismos/bastidores de otra línea esperando el mismo resultado; consulta la compatibilidad de series modulares.

Ventajas y límites de las placas slim

Estética minimalista y limpieza visual

Las placas de bajo perfil casi se alinean al muro, con bordes finos y, según la serie, tornillos ocultos. El frente se ve más limpio y continuo; en muros lisos o con pintura mate ayudan a que el interruptor pase desapercibido. Además, al tener menos relieves, atrapan menos polvo y son más rápidas de limpiar.

Consejo: si tienes varios colores o acabados en tu casa (madera, piedra, pintura), prioriza un acabado de placa mate o satinado para minimizar huellas y reflejos.

Ahorro de milímetros útiles (sin cifras absolutas)

El diseño plano reduce ligeramente lo que sobresale de la pared. No cambia la función del mecanismo, pero sí evita roces con bolsas, ropa o mobiliario que pasa muy cerca. En pasillos estrechos o detrás de una TV mural, esa pequeña diferencia se nota al tacto y al ordenar cables alrededor.

Consejo: al planificar una TV a muro, define primero la altura del soporte y la ruta de cables; deja el interruptor fuera del radio de giro del televisor y usa un pasacables o caja de registro cercana para mantener el frente despejado.

Limitaciones habituales (compatibilidad y montaje)

• Series y bastidores: la placa slim suele pertenecer a una serie específica. Si mezclas placa y mecanismo de series distintas, podrías perder el ajuste a ras o que no enganche el bastidor.
• Cajas y profundidad: en muros delgados o con cajas poco profundas, un cableado voluminoso puede impedir que la placa asiente bien. Acomoda conductores y evita uniones innecesarias detrás del mecanismo.
• Dimmer y módulos especiales: algunos reguladores, temporizadores o módulos “smart” ocupan más espacio. Verifica el cuerpo del módulo antes de elegir una placa muy ceñida.
• Acabados sensibles: en acabados brillantes, las huellas y micro-rayas se notan más; conviene un paño suave y limpiadores no abrasivos.

Consejo: antes de comprar, desmonta una placa existente y prueba en seco (sin energizar) el nuevo bastidor con la caja y el mecanismo. Si la placa queda forzada o “bombeada”, revisa el acomodo de cables y la compatibilidad de la serie.

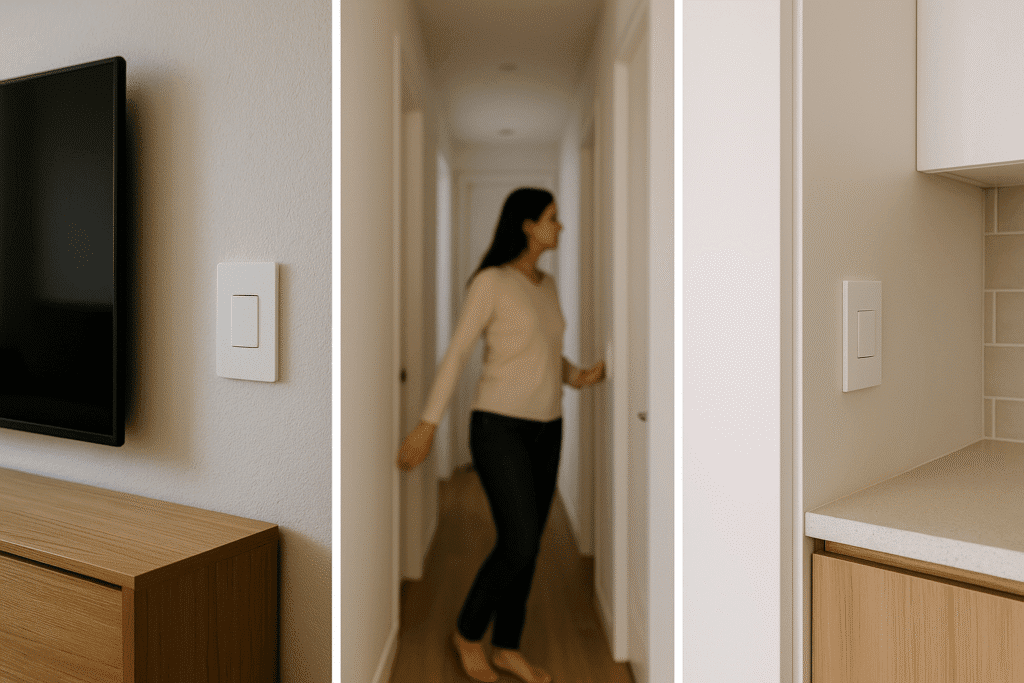

Cuándo convienen: escenarios reales

TV mural y orden de cables

Si vas a colgar la TV, una placa slim cerca del soporte ayuda a que nada sobresalga y los cables bajen limpios. Ubica el interruptor fuera del radio de giro del televisor y planifica la ruta: canaleta vertical o pasacables hacia una caja de registro.

• Guía para bajar cables con buena estética.
• Si atraviesas muebles/tabiques, apóyate en pasacables.

Consejo: antes de perforar, marca con cinta el recorrido de cables y prueba la inclinación del soporte; así evitas que la placa quede “tapada” por la TV.

Muebles a ras de muro (cocina, closet, respaldo de cama)

Cuando un mueble queda muy cerca del muro, una placa de bajo perfil reduce roces accidentales y enganchar ropa o manillas. Revisa compatibilidad de serie (placa–bastidor–mecanismo) y que la caja no esté “abultada” por el cableado.

• Compatibilidades entre placas y bastidores.
• Elegir caja y embellecedor adecuados al muro.

Consejo: si el mueble tiene puerta abatible, abre y cierra varias veces con la placa presentada (sin energizar) para confirmar que no golpea.

Pasillos y espacios estrechos / zonas de roce

En corredores o puntos donde “raspas” el hombro al pasar, una placa plana evita enganches. No te dará centímetros mágicos, pero sí una sensación de pared más continua y limpia.

Consejo: si el pasillo es muy estrecho, considera teclas grandes/continuas (de tu misma serie) para encontrar el interruptor al tacto sin mirar.

Puertas corredizas y zócalos altos

En puertas corredizas que pasan pegadas al muro, una placa slim reduce la posibilidad de topar. Con zócalos altos, la placa plana alineada a pintura o papel mural se integra mejor a la vista.

Consejo: presenta primero el bastidor y ajusta la vertical; al final coloca la placa. Evitas que quede “bombeada” por un tornillo pasado o un cable mal acomodado.

Si vas a sumar módulos “diferentes” (dimmer, pulsadores, smart)

Algunos módulos ocupan más espacio detrás. Antes de elegir una placa muy ceñida, verifica: ¿cabe el cuerpo del módulo en tu caja 2×4? Si no, reorganiza conductores, usa regletas compactas o considera una caja más profunda.

• Guía de cajas 2×4 y 4×4 (tamaños y profundidades).
• Series modulares (para evitar mezclar marcas/formatos).

Consejo: prueba en seco: mecanismo + bastidor + placa sin tensión. Si la placa no asienta a ras, es un aviso de cables sobrantes, empalmes voluminosos o módulo muy profundo.

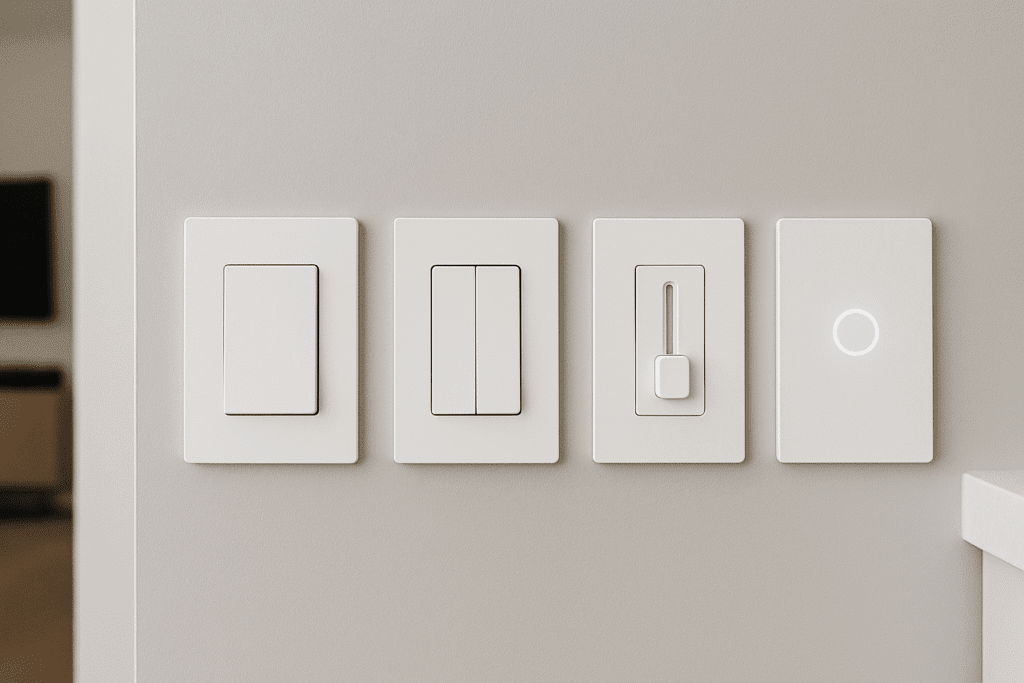

Tipos de mecanismos compatibles con formato slim

Las placas slim suelen aceptar los mismos mecanismos estándar (de la misma serie) que ya conoces. La diferencia está en el marco/placa y cómo asientan a ras del muro. Para elegir sin equivocarte:

Simple y doble (los más comunes)

Funcionan perfecto con placas de bajo perfil siempre que sean de la misma serie que el bastidor. Si necesitas repasar usos y esquemas básicos, aquí tienes una guía clara.

Consejo: cuando cambias de placa “clásica” a slim, comprueba que el bastidor nuevo toma firme en tu caja 2×4 y que el mecanismo no queda forzado.

Conmutado y cruzamiento (control desde 2 o más puntos)

También son compatibles con placas slim (misma serie). Úsalos cuando controles una luz desde distintos lugares (pasillos, dormitorios):

• Conmutado (escalera): Interruptor conmutado (escalera): usos típicos y esquema claro.
• Cruzamiento (4 vías): Interruptor de cruzamiento (4 vías): cuándo sumarlo al conmutado.

Pulsadores y campana (contacto momentáneo)

Si tu línea slim tiene pulsadores, sirven para timbre, escalera con relé, etc. Antes de cerrar la placa, verifica que el pulsador recupere libremente (sin rozar el marco).
Más sobre diferencias: Interruptor de palanca, pulsador y campana: diferencias, esquemas y aplicaciones.

Unipolar vs bipolar (qué cortan)

La placa slim no cambia el tipo de corte. Un unipolar corta la fase; un bipolar corta fase y neutro (útil en ciertos equipos).
Guía rápida: Interruptor unipolar vs bipolar: qué significa y en qué casos conviene.

Reguladores (dimmer) y módulos “smart”

Muchos dimmer y módulos inteligentes son más profundos. No es problema del frente slim, sino del cuerpo del módulo dentro de la caja. Revisa la profundidad de tu caja y el volumen del cableado antes de elegir una placa muy ceñida.

• Cajas 2×4 y 4×4 (tamaños y profundidades).

Consejo: si usas tecla ancha o combinaciones especiales, confirma la compatibilidad de formato dentro de tu serie para que la placa cierre bien.

Series modulares (evita mezclar)

Las placas slim pertenecen a series modulares concretas. Mezclar placa de una serie con mecanismos de otra suele terminar en holguras o un frente que no queda a ras.
Más info sobre series (referencia): Series modulares bastidores marcos y placas compatibles entre marcas.

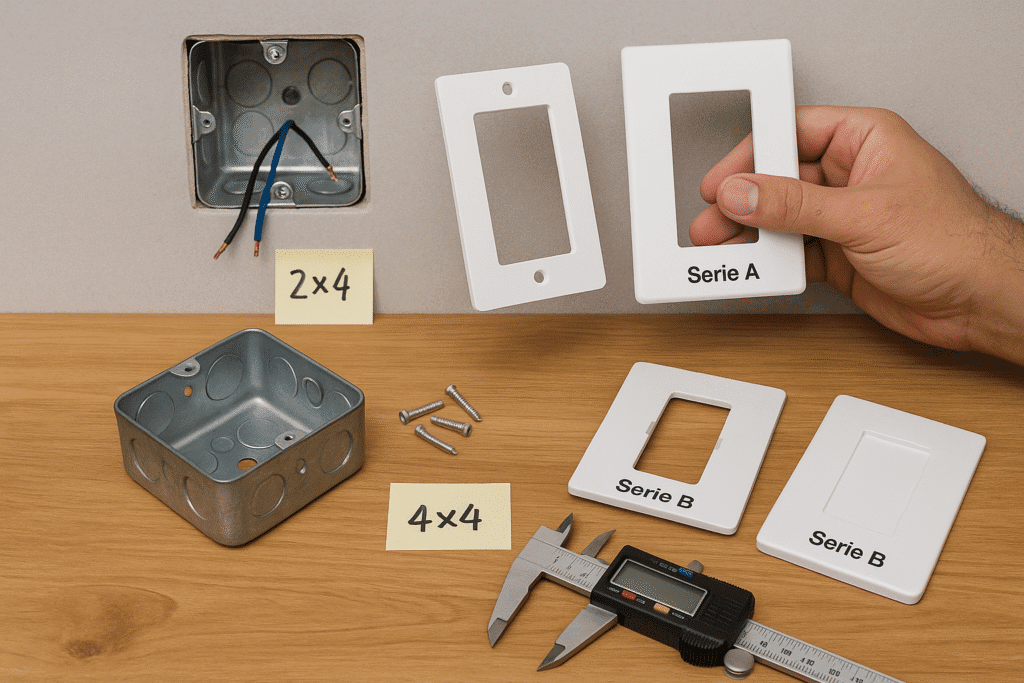

Compatibilidades: cajas, bastidores y series

Cajas 2×4 embutidas vs. de superficie (revísalo antes de comprar)

La placa slim quedará bien solo si la caja permite que el mecanismo asiente sin abultarse. Confirma tamaño y profundidad de tu caja (2×4 o 4×4) y el espacio libre detrás del mecanismo, sobre todo si hay varios empalmes.
Guía rápida de tamaños y profundidades.
Si tu muro es delgado o con terminación sensible (porcelanato, papel mural), mira cómo elegir embellecedores y cajas correctas.

Consejo: antes de cerrar, acomoda los conductores en “S” suave y evita empalmes voluminosos. Un cable mal doblado puede dejar la placa “bombeada”.

Bastidor y placa de la misma serie

Las placas de bajo perfil suelen ser parte de series modulares específicas. Placa, bastidor y mecanismo deben ser de la misma serie para que todo calce y el frente quede a ras.
Compatibilidades y cómo identificarlas.
Qué significa “serie modular” y por qué no conviene mezclar.

Consejo: lleva a la tienda (o ten a mano) el código de tu serie. Dos placas con look parecido pueden no compartir bastidor.

Volumen de conductores y regletas

Aunque la placa sea slim, lo que manda es el espacio dentro de la caja. Si tienes muchas derivaciones, usa regletas compactas y corta excedentes de conductor (dejando la longitud reglamentaria). Así evitas que la tecla roce el marco o que la placa no cierre pareja.

Consejo: prueba en seco (sin energizar): mecanismo + bastidor + placa. Si el borde queda desigual, vuelve a acomodar los cables hasta lograr un cierre a ras.

Formatos especiales: tecla ancha, doble y módulos combinados

Algunas series ofrecen tecla ancha o combinaciones (1 tecla + 1 pulsador, etc.). Son compatibles con placas slim de su propia serie, pero ocupan más frente y pueden modificar cómo calza la placa. Revisa la compatibilidad de formato aquí.

Consejo: si piensas sumar un dimmer o un módulo “smart”, confirma primero la profundidad disponible en tu caja.

Instalación básica (resumen) y cuándo llamar a un profesional

Aviso de seguridad: corta la energía del circuito desde el tablero y verifica con un probador que no haya tensión. Trabaja con manos secas y herramientas aisladas. (Ver normativa local).

Pasos resumidos (presentación en seco y montaje)

1. Retira la placa antigua
   Afloja la tapa y el bastidor. Observa cómo están acomodados los conductores y el espacio de la caja 2×4.
   Guía relacionada.
2. Presenta en seco el nuevo bastidor slim
   Sin conectar, atorníllalo levemente para ver nivel y comprobar que no hay rebordes o yeso que impidan asentar. Si roza, limpia el borde interno de la caja.
3. Acomoda los conductores
   Deja una curva en “S” suave detrás del mecanismo; evita “bollos” de cable. Si hay muchas derivaciones, usa regletas compactas y corta excedentes (mantén la longitud reglamentaria).
4. Conecta el mecanismo (simple, doble, conmutado, etc.)
   Respeta fase/retorno; en conmutado o 4 vías, revisa el esquema antes de cerrar:
   • Conmutado: Interruptor conmutado (escalera): usos típicos y esquema claro.
   • Cruzamiento: Interruptor de cruzamiento (4 vías): cuándo sumarlo al conmutado.
   • Tipos más comunes: Tipos de interruptor de luz: simple, doble, conmutado y cruzamiento.
5. Ajusta el bastidor, luego coloca la placa slim
   Aprieta tornillos sin excederte para no “bombear” la placa. Verifica que el borde quede a ras y que la tecla no roce el marco.
6. Prueba
   Energiza el circuito. Enciende/apaga varias veces; confirma que la tecla recupera bien, que el frente quedó nivelado y sin juego.

Consejo: si usarás tecla ancha o combinación de módulos, revisa que el formato sea compatible dentro de tu serie para que la placa cierre limpia.

Cuándo llamar a un profesional

• La caja es poco profunda y el mecanismo o un dimmer/smart no caben sin forzar.
  Referencia: Cajas y embellecedores medidas profundidad y elección por muro.
• Hay cables recalentados, empalmes dudosos o mezcla de materiales (aluminio/cobre).
• Quieres migrar a conmutado/4 vías y no estás seguro de la ruta de conductores.
• Cambiarás a módulos inteligentes que requieren neutro o mayor espacio.
• Chile: la instalación debe realizarla un técnico eléctrico autorizado (SEC). (Consulta siempre la normativa local).

Consejo: lleva a la tienda el código de tu serie; las placas slim son específicas por serie. Evita mezclar marcas o líneas.

Errores comunes con placas slim

Comprar por “look” sin revisar la serie

Ves una placa bonita y la montas sobre tu bastidor actual… pero no calza o queda con holguras. Placa, bastidor y mecanismos deben ser de la misma serie.

Consejo: antes de pagar, anota o fotografía el código de tu serie (interior del bastidor o empaque del mecanismo).

Mezclar marcas/formatos

Dos placas pueden verse parecidas, pero su anclaje y tolerancias no coinciden. Resultado: frente que no queda a ras, tecla que roza o pestañas que no “enganchan”.

Caja poco profunda o cableado abultado

Aunque el frente sea delgado, por detrás necesitas espacio. Si hay muchos empalmes o regletas grandes, la placa queda bombeada o el mecanismo trabaja forzado.

Consejo: acomoda los conductores en “S” suave y elimina sobrantes (respetando la longitud mínima).

Módulos profundos (dimmer/smart) en cajas justas

Reguladores y módulos inteligentes suelen tener cuerpo más largo. Si la caja es justa, la placa no cerrará limpio o la tecla quedará “dura”.

Apretar de más los tornillos

Un cuarto de vuelta extra puede deformar el bastidor o marcar la placa. Aprieta firme, sin excederte.

No nivelar antes de cerrar

Cerrar “a ojo” deja la placa torcida y resalta más en diseños planos. Presenta, nivela y recién ahí ajusta.

Tecla que roza el marco

Si el mecanismo queda descentrado o un cable empuja, la tecla toca el borde y se siente áspera al accionar.

Reusar tornillos inadecuados

Tornillos largos o de otra rosca pueden traspasar la caja o quedar flojos. Usa los que vienen con el bastidor de tu serie.

Omitir el corte de energía

Además de peligroso, trabajar con tensión facilita conexiones defectuosas (aprietes desparejos, falsos contactos).

Mantenimiento y limpieza de placas planas

Acabados mate vs. brillo

Las placas mate disimulan mejor huellas y micro-rayas; las brillantes lucen más, pero muestran marcas con facilidad. Si tienes niños o mucho tránsito, el mate suele ser más agradecido.

Consejo: coloca las placas brillantes en zonas “secas” y poco tocadas (pasillos de paso), y deja las mate para dormitorios y áreas de uso diario.

Limpieza segura (sin dañar el material)

1. Corta la energía del circuito si vas a limpiar a fondo.
2. Usa un paño de microfibra apenas humedecido con agua o con una gota de jabón neutro.
3. Pasa el paño en movimientos largos, sin frotar fuerte en las esquinas.
4. Seca con otra microfibra limpia.

Evita: alcoholes fuertes, cloro, amoníaco, acetona y abrasivos. Opacan el acabado y pueden cuartear el material con el tiempo.

Polvo, grasa y manchas puntuales

• Polvo: brocha suave o aire a baja presión; luego microfibra.
• Grasa (cocina): una gota de detergente suave disuelta en agua tibia; retira y seca.
• Manchas negras de roce: goma blanca escolar (ligera) y después microfibra húmeda.

Consejo: si la placa está cerca de la cocina, limpia también el borde del muro; la grasa allí hace que la placa “no se sienta a ras”.

Mantener el “cierre a ras”

Con el tiempo, los tornillos pueden aflojar ligeramente o los cables “empujan” por dilatación. Si notas la placa desnivelada:

1. Corta energía.
2. Retira la tapa, acomoda los conductores en “S” suave.
3. Ajusta tornillos sin excederte y coloca la placa.

Teclas y mecanismos

Las teclas no necesitan lubricante. Si una tecla roza: desmonta, revisa que el bastidor esté derecho y que ningún cable esté presionando el mecanismo; vuelve a cerrar.

Consejo: aprovecha la limpieza trimestral para revisar que la tecla recupera sin rozar y que la placa sigue alineada. Si algo quedó “bombeado”, corrígelo antes de que marque el acabado.

Preguntas frecuentes

Consejo: si vas a colgar la TV al muro, planifica la ruta de cables y ubica los mecanismos donde no interfieran con el soporte.

Checklist rápido antes de comprar

• Confirma tu caja (tamaño y profundidad). Si es 2×4 o 4×4 y qué profundidad real tienes detrás del mecanismo.
  Guía.
• Revisa la serie. Placa, bastidor y mecanismos deben ser de la misma serie.
  Cómo identificar compatibilidades.
• Presenta en seco. Mecanismo + bastidor + placa sin energizar para comprobar que cierra a ras y la tecla no roza.
• Piensa en el uso. ¿Necesitas simple/doble, conmutado, cruzamiento o pulsador?
  Repaso claro: Tipos de interruptor de luz: simple, doble, conmutado y cruzamiento.
• Si sumarás dimmer o “smart”. Verifica que el cuerpo del módulo quepa en tu caja y no empuje la placa.
  Tipos de cajas.
• Plan de ubicación. En TV mural o muebles a ras de muro, traza la ruta de cables y coloca el interruptor donde no interfiera.
  Oculta cables con estilo.

Consejo: si dudas con “tecla ancha”, dobles o combinaciones especiales, valida el formato dentro de tu misma serie.

Conclusión: cuándo elegir slim y cuándo no

Elige placas slim cuando buscas un frente limpio y discreto, con menos sobresaliente en zonas de paso, detrás de una TV mural o junto a muebles que rozan el muro. Te dan una estética más minimalista, facilitan la limpieza y reducen enganches accidentales.
No son mágicas: si la caja es poco profunda, el cableado es voluminoso o el módulo (dimmer/smart) es muy profundo, la placa no cerrará bien aunque el frente sea delgado. La clave es compatibilidad de serie, buena caja y presentación en seco antes de cerrar.

Consejo final: si ya tienes una serie instalada y te gusta el look slim de la misma línea, mantener la serie suele ser la decisión más simple y segura.
