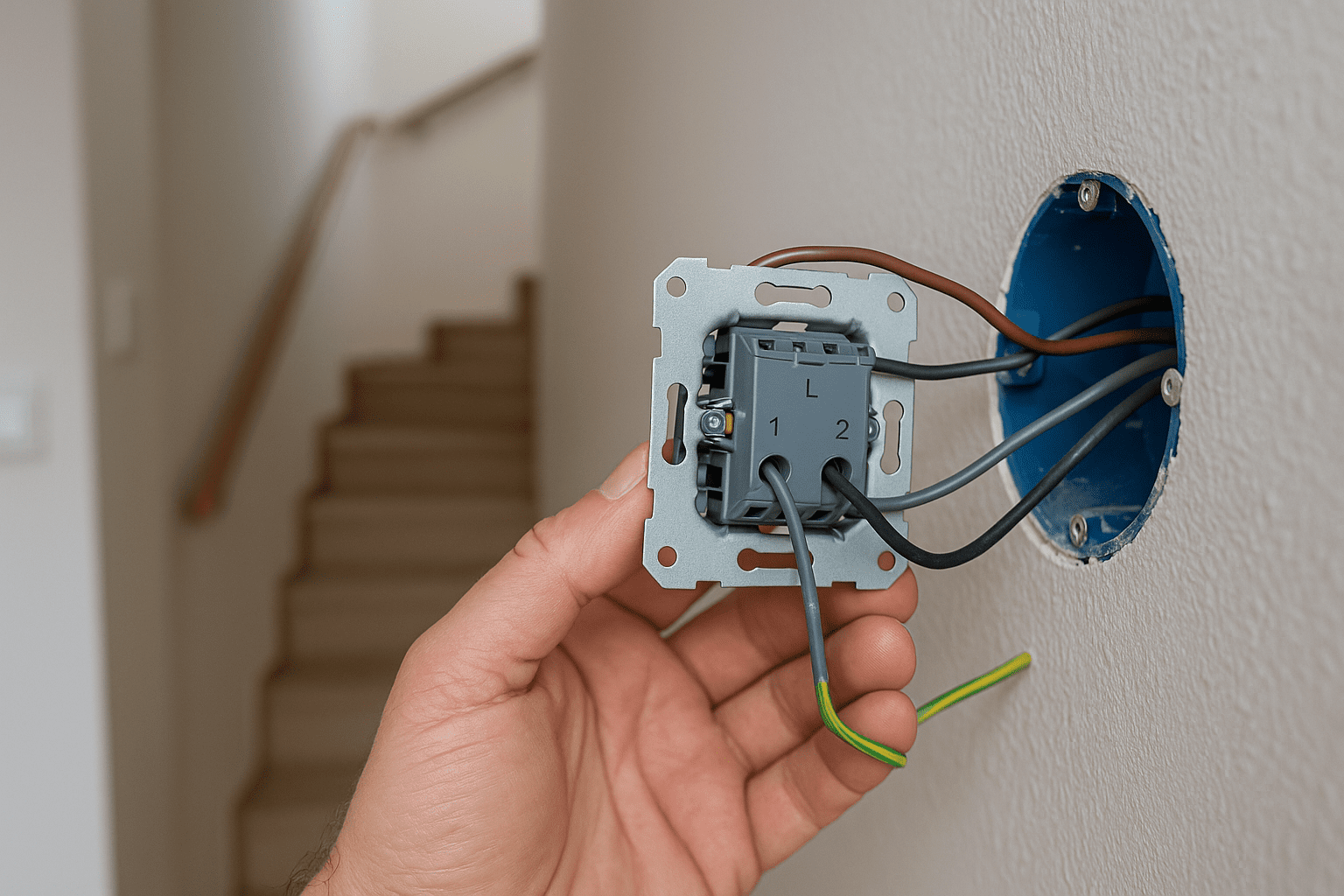

¿Qué es un interruptor conmutado y para qué sirve?

Soy Stevenson, electricista con más de 10 años de experiencia (ex capataz de un equipo de 10 personas, formación Salesianos Don Bosco). Un interruptor conmutado —conocido como “escalera”— permite encender y apagar la misma luz desde dos puntos distintos. Es el esquema ideal para corredores, pasillos largos, escaleras y dormitorios donde quieres controlar la luminaria desde la entrada y desde el otro extremo de la estancia.

Cómo funciona en sencillo: instalas dos conmutadores (uno en cada extremo). La fase llega al primero, viaja por dos conductores llamados viajeros hacia el segundo, y desde allí va a la luminaria. Al accionar cualquiera de los dos, cambias la “ruta” de la fase y la luz se enciende o apaga sin importar la posición del otro.

Seguridad básica: antes de manipular, corta la energía y verifica ausencia de tensión. (Guía opcional).

Terminología esencial: común (L), viajeros (1–2), SPDT y equivalencias

• Común (L): borne marcado normalmente como L. En el primer conmutador recibe la fase; en el segundo, entrega la salida hacia la luminaria.
• Viajeros (1–2): son dos bornes y dos conductores que enlazan ambos conmutadores. Al mover cualquier tecla, “cambias de vía” y con ello el estado de la luz.
• SPDT / 3-way: cada conmutador es un SPDT (Single Pole, Double Throw). En algunos países se llama “3-way switch”; es lo mismo que el conmutador de “escalera”.
• Neutro: no pasa por los conmutadores en el esquema clásico; va directo a la luminaria.
• Tierra: conductor de protección que acompaña la canalización y no interviene en la maniobra; debe mantenerse continuo.

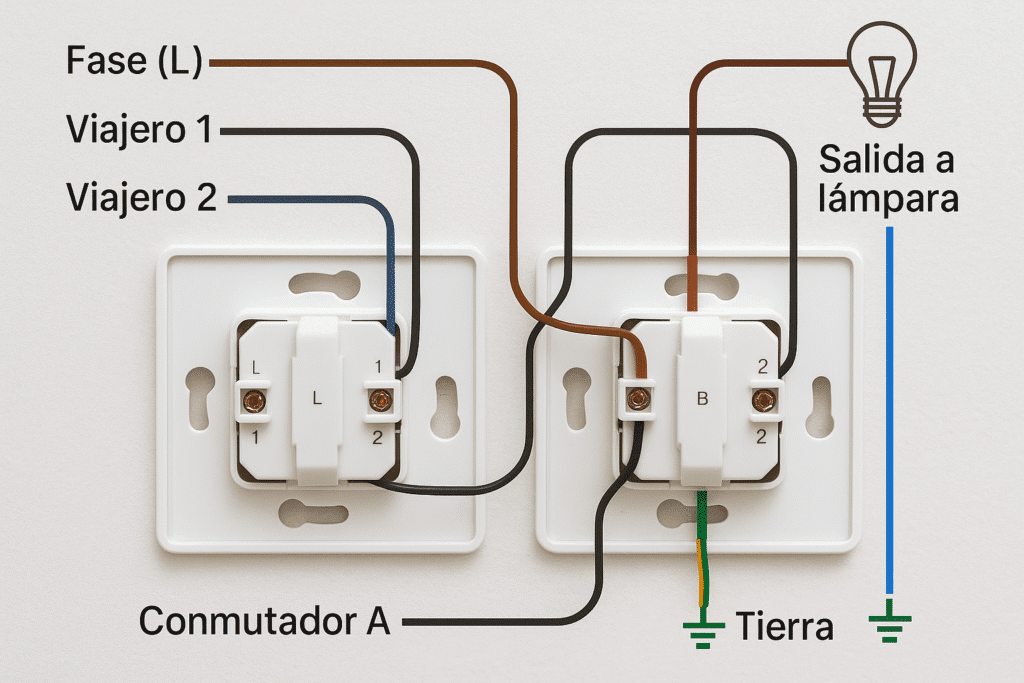

Esquema base (2 puntos de control): paso a paso

Conexiones: fase al común, viajeros entre conmutadores y salida a la luminaria

Materiales mínimos: 2 conmutadores (SPDT), caja para cada uno, cable de 3 conductores entre cajas (fase/viajero1/viajero2) + tierra, y cable a la luminaria (salida/tierra; el neutro va directo a la lámpara).

Orden de cableado

1. Alimentación en Conmutador A
   • Lleva la fase (L) al borne común (L) del Conmutador A.
   • Conecta viajero 1 al borne 1 del Conmutador A.
   • Conecta viajero 2 al borne 2 del Conmutador A.
2. Puente entre conmutadores
   • Desde la caja de A hacia la caja de Conmutador B, lleva los dos viajeros (mismo color a mismo número: viajero 1 ↔ borne 1, viajero 2 ↔ borne 2).
   • La tierra de protección acompaña el cableado entre cajas y continúa hacia la luminaria (sin interrupciones en los mecanismos).
3. Salida en Conmutador B
   • En el Conmutador B, conecta viajero 1 al borne 1 y viajero 2 al 2 (coherentes con A).
   • Desde el borne común (L) del Conmutador B, saca el conductor de salida hacia la luminaria (borne de fase de la lámpara).
4. Neutro y tierra en la luminaria
   • Neutro: directo desde la alimentación al borne N de la lámpara (no pasa por conmutadores).
   • Tierra: conductor de protección continuo hasta la borne de tierra de la lámpara.

Regla de oro: fase entra por el común del primer conmutador y sale desde el común del segundo hacia la lámpara. Los viajeros solo enlazan 1↔1 y 2↔2 entre ambos.

Colores recomendados y pruebas rápidas (sin energizar)

Sugerencia de colores (orientativa):

• Fase/alimentación: marrón o negro.
• Viajeros: dos colores distintos (p. ej., gris y negro) o el mismo color con marcado en puntas.
• Salida a lámpara: marrón/negro con manguito o etiqueta que lo identifique como “salida”.
• Neutro: azul.
• Tierra: verde/amarillo.

Prueba en banco (sin tensión)

1. Con un multímetro en continuidad, identifica el común (L) de cada conmutador (es el borne que conmuta alternativamente con 1 y 2 al accionar la tecla).
2. Verifica que viajero 1 de A llegue al borne 1 de B y viajero 2 al borne 2 (continuidad “punta a punta”).
3. Confirma que el neutro no entra en los conmutadores (continuidad directa entre neutro de alimentación y neutro de la lámpara).
4. Monta los mecanismos en la caja sin forzar cables ni bornes; la placa debe cerrar al ras.

Errores típicos a evitar

• Común en borne equivocado: la luz solo enciende desde un lado o nunca cierra circuito.
• Viajeros cruzados 1↔2 en un extremo: el sistema funciona “al revés” o queda intermitente.
• Neutro pasando por el conmutador: conexión incorrecta; el conmutador solo conmuta fase.
• Bornes flojos: falsos contactos y calentamiento.

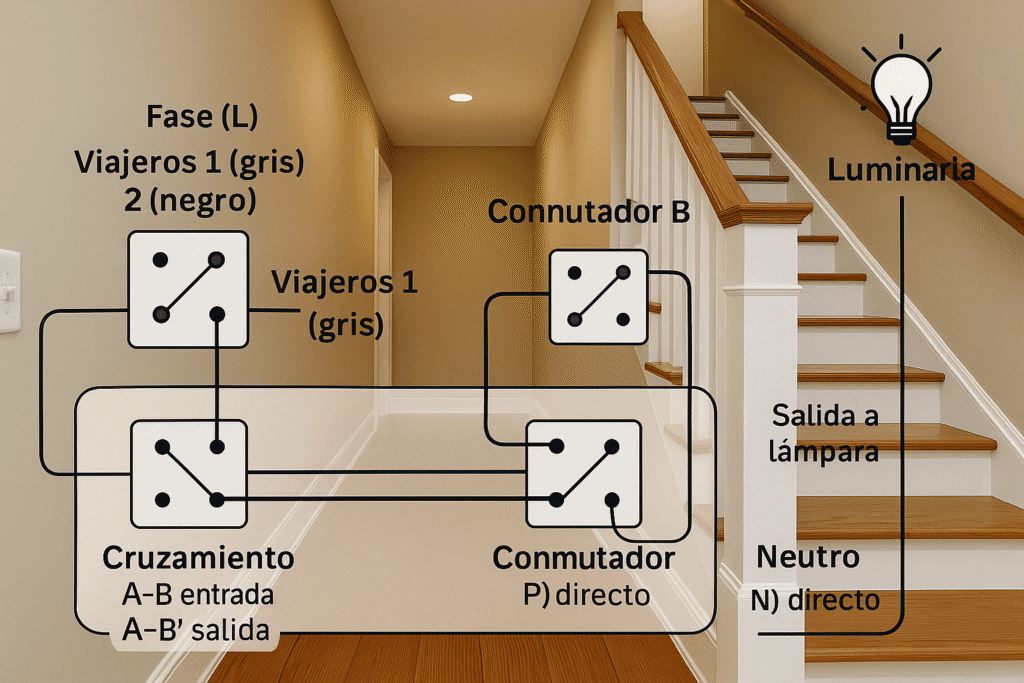

Control desde 3 o más puntos: conmutado con cruzamiento

Cuando necesitas controlar la misma luz desde tres o más lugares (p. ej., corredor largo o escalera con descansos), se añade un cruzamiento entre los dos conmutadores de los extremos.

Dónde va el cruzamiento y cómo cablear sus 4 bornes (entre los dos conmutadores)

Elementos del esquema (orden en la línea):
Conmutador A → Cruzamiento (1 o varios en serie) → Conmutador B → Luminaria.
El neutro sigue directo a la luminaria y no pasa por mecanismos; la tierra acompaña todo el recorrido como protección.

Cómo trabaja el cruzamiento (4 bornes):

• Tiene dos pares: Entrada A–B y Salida A’–B’ (nomenclatura orientativa).
• En una posición conecta recto: A↔A’ y B↔B’.
• En la otra posición cruza: A↔B’ y B↔A’.
  Así “invierte” los viajeros y permite que la luz cambie de estado desde cualquier punto.

Cableado paso a paso

1. Conmutador A (extremo de alimentación):
   • Fase al común (L) del conmutador A.
   • Viajeros 1 y 2 a los bornes 1 y 2 de A (colores distintos ayuda).
2. Hacia el/los cruzamientos:
   • Lleva viajero 1 y 2 a la entrada del primer cruzamiento (A y B).
   • Del cruzamiento, su salida (A’ y B’) continúa hacia el siguiente cruzamiento (si hay más) o hacia el Conmutador B.
   • Si hay más de un cruzamiento, simplemente encadenas: salida del primero → entrada del segundo, y así sucesivamente.
3. Conmutador B (extremo de la luminaria):
   • Conecta los dos viajeros que llegan a los bornes 1 y 2 de B manteniendo el orden (A’→1, B’→2).
   • Desde el común (L) de B, sal a la luminaria (borne de fase de la lámpara).
4. Neutro y tierra:
   • Neutro directo a la lámpara.
   • Tierra continua a las cajas/mecanismos y a la luminaria.

Prueba rápida (sin tensión):

• Con un multímetro en continuidad, verifica que los viajeros mantienen coherencia “punta a punta” pasando por el/los cruzamientos (en una posición del cruzamiento hay continuidad recta; en la otra, en cruz).
• Acciona cualquier tecla (conmutadores o cruzamiento): siempre debe existir alguna ruta entre fase del A y salida del B (o interrumpirse completamente), nunca una situación intermedia.
• Asegura borneado firme y que los cables no queden tensionados; la placa debe cerrar al ras (si no, revisa caja/bastidor).

Para elegir empotrado o sobrepuesto (si el tabique no admite más hueco), puedes ampliar en: Enchufes empotrados vs sobrepuestos cual elegir y por qué.

Caso real: corredor largo / escaleras

• Corredor largo con 3 puntos de control: entrada, mitad y salida.
  • En los extremos colocas los conmutadores (A y B).
  • En la mitad colocas un cruzamiento.
  • Ruta: A (fase en común) → viajeros → cruzamiento → viajeros → B (común a lámpara).
• Escalera con descanso: un conmutador abajo (A), un cruzamiento en el descanso, y un conmutador arriba (B).
  • Ubica las cajas a una altura cómoda (alineadas con otros mecanismos del sector).
  • Planifica la canalización para que los dos viajeros pasen por el descanso sin empalmes difíciles.
• Ampliación posterior: si ya tienes conmutado de 2 puntos y deseas un tercer punto, basta con interrumpir los dos viajeros entre A y B para insertar el cruzamiento en medio (con sus cuatro bornes); no toques neutro.

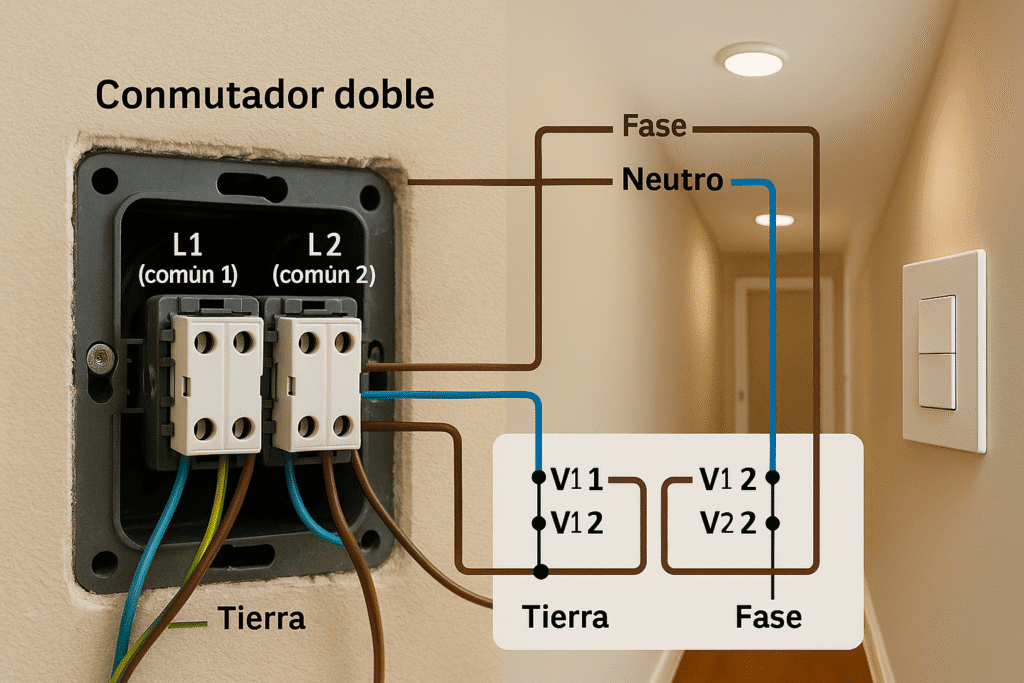

Conmutador doble: dos circuitos conmutados en el mismo punto

El conmutador doble integra dos conmutadores (SPDT) independientes dentro del mismo mecanismo o placa. Sirve para controlar dos luminarias (o dos grupos) cada una desde dos o más puntos. Es común en:

• Dormitorio principal: luz general y lámparas de velador en circuito separado.
• Pasillo dividido en dos tramos: un teclado para cada tramo, conmutados con sus pares al otro extremo.
• Ambientes con dos escenas: araña central y tiras perimetrales.

Requisitos de caja y montaje

• Caja y espacio: un conmutador doble ocupa más fondo y cableado (4 viajeros + 2 comunes + tierras). En la práctica, 4×4 o caja 2×4 profunda evita que la placa “no cierre”.
• Bastidor y placa: usa piezas de la misma serie para un cierre firme (sin holguras) y buen alineado.
• Identificación: marca con etiquetas o manguitos los comunes de cada mitad (L¹ y L²) y los viajeros (V¹₁/V¹₂ y V²₁/V²₂). Evitarás cruces al cerrar.

Esquema conceptual (dos conmutados independientes)

Para cada circuito se repite la lógica del conmutado simple:

• Circuito 1: fase → común L¹ del conmutador A → viajeros V¹₁–V¹₂ hacia el (los) punto(s) intermedio(s) → conmutador B (L¹ salida a lámpara 1).
• Circuito 2: fase (misma o distinta según diseño) → común L² del conmutador A → viajeros V²₁–V²₂ → conmutador B (L² salida a lámpara 2).

El neutro va directo a cada luminaria; la tierra acompaña continua a cajas y luminarias.

Paso a paso (lado A del doble)

1. Lleva la fase (o dos fases si son circuitos distintos) a los comunes L¹ y L².
2. Conecta V¹₁ y V¹₂ a los bornes 1–2 del módulo 1.
3. Conecta V²₁ y V²₂ a los bornes 1–2 del módulo 2.
4. Agrupa y ordena tierras en borne de puesta a tierra de la caja/mecanismo.

Paso a paso (lado B del doble)

1. Recibe V¹₁–V¹₂ en los bornes 1–2 del módulo 1, y V²₁–V²₂ en el módulo 2.
2. Desde L¹ saca la salida a lámpara 1; desde L², la salida a lámpara 2.
3. Verifica continuidad de viajeros punta a punta (V¹₁↔V¹₁, V¹₂↔V¹₂; igual para V²).

Errores frecuentes (y cómo evitarlos)

• Comunes intercambiados entre módulos: una tecla parece “muerta”. Solución: reetiqueta L¹/L² y corrige.
• Viajeros cruzados entre circuitos: al accionar, enciende una luz y afecta la otra. Mantén pares separados y colores distintos por circuito.
• Caja poco profunda: la placa no cierra o queda arqueada. Rediseña con caja más profunda o reorganiza empalmes.
• Bornes flojos: generan falsos contactos y calor. Reaprieta al par recomendado y comprueba tras 10–15 min de prueba.

Nota sobre nomenclaturas comerciales (p. ej., “9/24”): los códigos varían por fabricante; confirma siempre en la ficha del mecanismo que sea conmutador doble (dos SPDT), no “doble interruptor simple” ni “cruzamiento doble”.

Errores frecuentes y diagnóstico rápido

LED que queda tenue al apagar

Síntoma: la lámpara LED queda levemente encendida o parpadea cuando “está apagada”.
Causas probables:

• Mecanismo con piloto/indicador que deja pasar una corriente mínima por los viajeros.
• Capacitancias del tendido (cables largos/paralelos) que “alimentan” el LED.
• Neutro mal cableado (pasando por el conmutador en vez de ir directo a la luminaria).
  Soluciones rápidas:
• Si el mecanismo tiene piloto, desconéctalo o usa versión sin piloto.
• Verifica que el neutro va directo a la lámpara y que los conmutadores solo conmuten fase.
• En casos persistentes, instalar un módulo antiparpadeo compatible con LED en la luminaria.

“No enciende desde un lado” o “funciona al revés”

Síntoma: solo enciende desde un conmutador; o cambia de estado de forma “inversa”.
Diagnóstico:

• Común (L) conectado en un borne 1/2 en vez de en L en alguno de los conmutadores.
• Viajeros cruzados (1↔2) entre extremos.
  Cómo corregirlo (sin tensión):

1. Identifica con multímetro el común (L) de cada conmutador (conmuta alternativamente con 1 y 2).
2. Asegura L en L en ambos mecanismos.
3. Mantén coherentes los viajeros: 1↔1 y 2↔2 entre A y B (o A–cruzamiento–B).

Se calienta la tapa o se oye chisporroteo

Síntoma: calor en el mecanismo o ruido al accionar.
Causas: borne flojo, hilo mal presentado o tornillo sin par de apriete.
Acción: corta energía, reaprieta bornes, repela correctamente el conductor (sin hilos sueltos) y verifica que el tornillo muerda cobre limpio. Si persiste, revisa si el mecanismo está dañado.

La placa no cierra o queda ladeada

Síntoma: la placa queda arqueada o con holgura.
Causas: caja poco profunda, exceso de empalmes o bastidor/placa de otra serie.
Acción: reordena conductores (sin aplastar empalmes), usa caja más profunda si hace falta y asegúrate de montar bastidor y placa de la misma serie.
Para ampliar: compatibilidades entre marcos/bastidores/placas.

Checklist de verificación (rápido, sin tensión)

• Continuidad: común (L) con 1/2 alterna al accionar; viajeros punta a punta coherentes.
• Neutro: directo a la luminaria, no pasa por mecanismos.
• Tierra: continua en las cajas y en la luminaria.
• Cableado: sin hilos sueltos, sin pinzar aislamientos, sin tensión mecánica.

Prueba energizada segura (2 minutos)

1. Energiza y acciona cada tecla desde todos los puntos; la luz debe cambiar de estado siempre.
2. Mantén la luz encendida 5–10 min y toca la placa: no debe calentarse.
3. Si notas olor, chisporroteo o calor, corta de inmediato y revisa borneado y coherencia de viajeros.
   e puede interesar: pasos mínimos para comprobar en forma segura.

Preguntas frecuentes (FAQ)

¿Puedo mezclar marcas de conmutadores y placas?

Solo si encajan perfecto (clips, paso de tornillos, ventana). En zonas visibles, lo recomendable es serie sobre serie para evitar holguras y diferencias de color.
