Formato vs función: no confundir (y por qué importa para la compatibilidad)

Soy Stevenson, electricista con más de 10 años de experiencia (ex capataz de un equipo de 10 personas, formación Salesianos Don Bosco). En interruptores, muchas veces se confunde lo que ves por fuera (formato de tecla ancha o tecla doble) con lo que hace el mecanismo por dentro (simple, conmutado/escalera, cruzamiento, pulsador, dimmer). Separar formato de función es clave para comprar el repuesto correcto y que encaje en tu serie sin obra.

Tecla ancha y tecla doble: qué ves fuera vs. qué hay dentro

• Tecla ancha (una pieza grande)
  • Formato: una sola tecla cubre el frente.
  • Funciones posibles (según el mecanismo que monte detrás):
    • Interruptor simple (on/off de una luz).
    • Conmutado (escalera) para controlar una luz desde dos puntos.
    • Pulsador (retorna solo) si el sistema lo requiere.
  • Qué revisar: que la tecla ancha sea de tu serie y calce sobre el mecanismo correcto (simple, conmutado o pulsador).
• Tecla doble (dos teclas angostas en el mismo frente)
  • Formato: dos teclas independientes en una misma placa.
  • Funciones posibles:
    • Doble simple (dos luces distintas).
    • Doble conmutado (cada tecla conmutada para su circuito).
    • Combinaciones con un pulsador o un dimmer en una de las mitades (si la serie ofrece ese módulo).
  • Qué revisar: que el bastidor admita el doble mecanismo y que la placa de tu serie cierre al ras (sin holguras).

Regla rápida

• Formato = apariencia del frontal (tecla ancha vs doble).
• Función = tipo de mecanismo que montas detrás (simple, conmutado, pulsador, dimmer…).
• Puedes cambiar de ancha → doble sin obra si es la misma serie y hay fondo en la caja para el nuevo mecanismo. Si la placa no cierra, quizá falten milímetros o profundidad (lo veremos en la sección de recambio).
• Si el proyecto requiere conmutado (escalera), asegúrate de comprar mecanismos conmutados (no solo la tecla). Si necesitas el diagrama: Interruptor conmutado (escalera): usos típicos y esquema claro.

Módulos especiales (pulsador, dimmer, piloto): profundidad y requisitos propios

• Pulsador: vuelve solo a su posición; útil para timbres, contactores o automatización. Suele tener cuerpo más profundo que un simple.
• Dimmer/regulador: puede ocupar más volumen y requerir disipación; confirma que tu serie lo ofrezca y que la caja tenga fondo suficiente para que la placa no haga panza.
• Piloto/tecla iluminada: algunos integran un led/piloto que añade cableado o borne extra; revisa el esquema de tu serie.
• Compatibilidad de serie: estos módulos son específicos por familia (clips, ventana y color). No mezcles marcas/series: aunque “parezca igual”, la placa suele quedar floja o sin clic.

Si necesitas repasar fondo, separadores/anillos y cómo lograr un cierre perfecto: Cajas eléctricas y embellecedores: medidas, profundidad y elección según muro y bases, bastidores y placas: compatibilidades entre marcas y medidas.

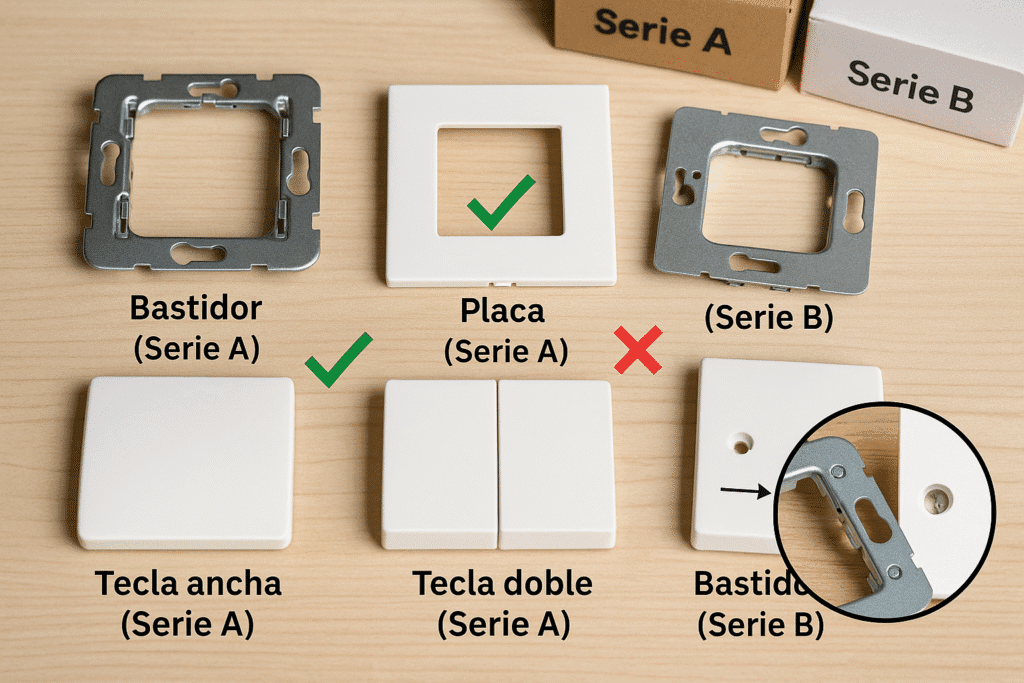

La serie manda: bastidor, placa y teclas compatibles

Cómo identificar tu serie en 2 minutos

• Bastidor: quita la placa y mira el armazón. Fíjate en la forma de la ventana, el lugar de los clips y el paso de tornillos hacia la caja.
• Placa/teclas: revisa cómo encajan (clip frontal, pestañas laterales o tornillo oculto). Si la placa “hace clic” en puntos distintos a tu bastidor, no es la misma serie.
• Código/estética: muchas familias llevan código de serie en la cara interna. Anota además color y acabado (blanco/grafito, mate/brillo); mezclarlos entre marcas deja diferencias visibles.
• Prueba en mano (sin atornillar): bastidor + placa + tecla deben cerrar firmes, sin juego ni luces laterales.

Si necesitas más señales para reconocer tu familia, aquí tienes una guía específica.

¿Cuándo una tecla ancha y una doble usan la misma placa/bastidor?

• Dentro de la misma serie, suele haber compatibilidad cruzada: el bastidor admite un mecanismo (tecla ancha) o dos mecanismos (tecla doble) y la placa cambia de recorte.
• Excepciones comunes: algunas familias requieren placa específica para doble (el recorte interior no es el mismo) o usan marcos múltiples cuando combinas tecla + módulo especial (pulsador/dimmer).
• Regla práctica: si cambias ancha → doble y no cambias de serie, normalmente conservas bastidor y solo sustituyes mecanismo + placa. Si al presentar la placa nueva no engancha o queda holgura, estás mezclando familias o te falta profundidad en la caja.
• Fondo disponible: la tecla doble suma cableado y cuerpo extra; si la caja es poco profunda, la placa arquea. Soluciones: caja profunda, anillo de extensión o migrar a 4×4 si además agregas módulos especiales.

Para verificar medidas y cómo recuperar “cara”/fondo sin romper, puedes ampliar en: Cajas eléctricas y embellecedores: medidas, profundidad y elección según muro.

Checklist de compra (sin sorpresas)

1. Serie exacta (marca + familia) y código de la pieza.
2. ¿Vas a pasar de ancha → doble o añadir módulo especial? Verifica placa compatible.
3. Profundidad de caja: ¿hay fondo para dos mecanismos o para el módulo especial?
4. Color/acabado: igual al resto del ambiente (blanco/grafito, mate/brillo).
5. Prueba en mano: bastidor + mecanismo(s) + placa cierran firmes; la tecla no roza.
6. Si notas juego o la placa no hace clic completo, no fuerces: confirma serie o cambia a kit completo de la misma familia.

Recambio sin obra: pasar de tecla ancha a doble (o añadir módulo especial)

Verifica profundidad de caja y espacio para el mecanismo

1. Quita la placa y mide el fondo útil de la caja.
2. Presenta el nuevo/los nuevos mecanismos (doble, pulsador, dimmer) sin atornillar: deben entrar sin empujar conductores.
3. Ordena los cables con radio de curvatura; nada de empalmes aplastados detrás del cuerpo del mecanismo.
4. Si al probar la placa notas “panza” o no hace clic completo, falta fondo.

Referencia rápida de síntomas → causa

• Placa arqueada / cruje al cerrar → poca profundidad.
• Teclas rozan la placa → mecanismo forzado o bastidor torcido.
• Placa con juego → serie distinta o clips que no coinciden.

Ajustes de bastidor y remates de placa: que cierre al ras

• Comprueba que el bastidor sea de la misma serie. Si cambias “ancha → doble” dentro de la misma familia, el bastidor suele servir; si la placa no engancha, cambia al bastidor de esa versión.
• Alinea el bastidor nivelado y aprieta tornillos parejo (sin arquear).
• Presenta la placa y verifica el clic perimetral; presiona en las cuatro esquinas y prueba el recorrido de las teclas (no deben rozar).

Si no hay fondo: anillo de extensión o pasar a 4×4

• Faltan 3–6 mm (la caja quedó “hundida”): usa separadores o anillo de extensión para recuperar la cara y que la placa cierre al ras.
• Falta volumen real (módulos profundos, doble + dimmer/pulsador): cambia a caja profunda; si además llevas combos (ej. doble + USB/datos), migra a 4×4 para cablear sin presión.
• En tabiques delgados, valora versión de caja profunda para tabique o, si no es viable, solución de superficie bien rematada.

Checklist antes de atornillar definitivo

• Serie confirmada (bastidor/placa/teclas de la misma familia).
• Fondo suficiente; placa cierra sin panza ni crujidos.
• Cables con radio, sin pellizcos; bornes firmes.
• Teclas accionan libremente (sin roces).
• Aspecto final al ras y alineado con otros mecanismos.

Para ampliar profundidad, separadores y cierre perfecto: Cajas eléctricas y embellecedores: medidas, profundidad y elección según muro.

Casos reales

Dormitorio: de tecla ancha a tecla doble (separar luz general y veladores)

Objetivo: controlar dos circuitos desde el mismo punto de pared.
Pasos clave (sin obra):

1. Identifica serie (bastidor/placa) y compra mecanismo doble + placa para doble de la misma familia.
2. Verifica profundidad de caja; si la placa hace “panza”, añade anillo de extensión o cambia a caja profunda.
3. Cablea cada salida a su luminaria; neutros directos a cada lámpara, bornes bien apretados.
   Resultado: dos teclas independientes, frente alineado y cierre al ras.

Pasillo / escalera: tecla doble con conmutado en cada tecla (dos zonas)

Objetivo: controlar dos grupos de luces desde dos extremos del corredor/escalera.
Esquema general: en cada extremo, un doble conmutado (dos SPDT en el mismo cuerpo). Cada “mitad” del doble maneja su circuito por viajeros hacia el otro extremo.
Claves de montaje:

• Mantén pares separados (V¹₁/V¹₂ para circuito 1; V²₁/V²₂ para circuito 2).
• Marca L¹/L² (comunes) para evitar cruces.
• Caja 4×4 o 2×4 profunda para alojar conductores sin presión.
  Extensión futura: si sumas un tercer punto, insertas cruzamiento entre ambos extremos (interrumpe los dos viajeros de cada circuito).

Cocina / estudio: pulsador + dimmer en la misma placa

Objetivo: una tecla tipo pulsador (por ejemplo, para un circuito temporizado o relé) y un dimmer para regular tiras o luz ambiente.
Requisitos previos:

• Que la serie tenga pulsador y dimmer compatibles con su bastidor/placa.
• Profundidad: el dimmer suele ser más voluminoso; deja espacio libre detrás (caja profunda).
• Ventilación del dimmer según ficha; evita agrupar demasiados conductores en muy poco fondo.
  Montaje fino: presenta los dos módulos, cablea según esquemas del fabricante, prueba recorrido y que la placa clickee firme en todo el perímetro.

Errores comunes (y solución directa)

• Placa no cierra / cruje → Falta fondo o cables aplastados. Solución: reordenar, usar anillo o cambiar a caja profunda.
• Una tecla roza o queda “dura” → Bastidor torcido o mecanismo forzado. Aflójalo, nivel y reaprieta parejo.
• Juego/holgura en el frente → Estás mezclando series (clips no coinciden). Usa bastidor/placa de la misma familia.
• Luces que se “cruzan” al accionar doble conmutado → Viajeros mezclados entre circuitos. Reetiqueta pares y corrige 1↔1 / 2↔2.

Preguntas frecuentes (FAQ)

Checklist exprés antes de comprar

1. Serie confirmada (marca/familia).
2. Formato deseado (ancha/doble) y función del mecanismo (simple, conmutado, pulsador, dimmer).
3. Profundidad de caja suficiente; si no, anillo o caja profunda.
4. Color/acabado igual al ambiente.
5. Prueba en mano: bastidor + mecanismo(s) + placa deben cerrar firmes y sin roces.
