Qué cambia realmente entre empotrado y superficie

Soy Stevenson, electricista con más de 10 años de experiencia (ex capataz de un equipo de 10 personas, formación Salesianos Don Bosco). Aquí te explico, de forma práctica, en qué se diferencian los interruptores empotrados de los de superficie para que elijas con criterio según tu casa.

Aspecto y volumen visible: “al ras” vs “sobre la pared”

• Empotrado: el mecanismo queda al ras con el acabado. Es la opción más discreta en espacios visibles (sala, dormitorios, pasillos).
• Superficie: la caja y el frente sobresalen. Aporta rapidez y permite añadir puntos sin abrir muros; estéticamente es más técnico.

Obra, tiempo y mantenimiento: rozar vs canaleta

• Empotrado: implica abrir regatas, alojar la caja, tapar y pintar. Requiere planificar el lugar exacto y la profundidad para que la placa cierre al ras.
• Superficie: fijación con tornillos y tendido por canaleta. Es la vía rápida en viviendas ya terminadas, alquiler o cuando el muro no admite rozas.

Seguridad y limpieza: golpes, polvo y paso de cable

• Empotrado: menor riesgo de golpes accidentales y menos acumulación de polvo; el cableado queda protegido dentro del muro.
• Superficie: conviene alinear bien la canaleta y rematar las tapas para que no se enganchen. En zonas con tránsito o cargas, usa cajas robustas y canaletas bien fijadas.

Elegir según el muro (tabique, hormigón, madera)

Tabique (yeso/cartón-yeso)

• Cuándo conviene empotrar: cuando buscas un frente al ras y el tabique permite alojar caja empotrable con orejas/garras.
• Puntos críticos: presenta la caja al nivel del revestimiento; si queda atrás, la placa no cierra. Usa separadores o anillo de extensión si faltan milímetros.
• Profundidad: para interruptores dobles o marcos múltiples, prefiere caja profunda; dejarás radio de curvatura al cable y evitarás “panza” en la placa.
• Cuándo sobreponer: si el tabique es delgado, está muy lleno de instalaciones o no quieres abrir, resuélvelo con caja de superficie + canaleta.

Hormigón / Ladrillo

• Cuándo conviene empotrar: en obra o remodelación con roza planificada. Usa caja rígida bien nivelada y prevé profundidad suficiente (combinaciones y mecanismos voluminosos lo agradecerán).
• Puntos críticos: alicata primero la cota de placa (para que quede al ras con azulejo). Si la caja quedó “hundida”, recupera cara con anillo de extensión.
• Cuándo sobreponer: en viviendas terminadas o muros que no puedes picar, la vía rápida es superficie con canaleta recta y bien fijada.

Madera / Mobiliario

• Cuándo conviene empotrar: muebles, tableros o paneles con espesor suficiente para una caja específica para madera; corta limpio con corona y atornilla firme.
• Puntos críticos: verifica que la profundidad útil permita que el mecanismo no empuje la placa. Si falta, usa separador/anillo o cambia a superficie.
• Cuándo sobreponer: en paneles delgados o cuando no quieres abrir; elige caja de superficie compacta y guía el cable por canaleta.

Decisión rápida (resumen)

• Quiero estética limpia y el muro lo permite → Empotrado (caja profunda si hay marcos múltiples).
• No puedo abrir muro / solución exprés → Superficie (caja de superficie + canaleta).
• La placa no cierra o queda ladeada → faltan milímetros (separador/anillo) o profundidad (caja más profunda).

Te puede interesar: cajas, profundidades y embellecedores con ejemplos.

Elección por ambiente

Sala y pasillos: estética y alineación

• Recomendado: empotrado con placa de la misma serie que el resto de mecanismos del ambiente.
• Altura práctica: alrededor de 1,05–1,15 m desde piso terminado, todos alineados en una misma pared.
• Escaleras/corredores largos: usa conmutado (escalera) para controlar desde dos puntos; si hay descansos, agrega cruzamiento entre medio.
• Acabados: en paredes lisas, una placa plana resalta la continuidad; en muros con leves imperfecciones, una placa con marco disimula mejor.
• Cuándo pasar a superficie: reformas sin obra o muros que no admiten rozas. Mantén canaleta vertical/horizontal, esquinas limpias y caja bien fijada para evitar golpes.

Cocina: salpicaduras, cerámica y muebles

• Recomendado: empotrado y al ras del azulejo. Presenta la caja a la cota final del revestimiento; si quedó retrasada, usa anillo de extensión para que la placa cierre.
• Ubicación: cerca del acceso y fuera de zonas de salpicadura directa (lava-platos, cocina). Si va cerca, considera frentes con tapa o ubicación lateral resguardada.
• Módulos dobles o indicadores: si usas doble interruptor o piloto luminoso, prefiere caja profunda para no forzar la placa.
• Cuándo pasar a superficie: en postventa o cocinas ya terminadas, superficie con canaleta discreta; usa cajas compactas para no interferir con muebles altos ni campanas.

Exterior y lavadero: humedad y golpes

• Recomendado: superficie estanca (tapa y juntas) o empotrado con frente estanco si la pared lo permite.
• Altura y ubicación: coloca fuera de chorros directos y charcos; deja goteo en el cable si entra por arriba.
• Fijación y sellos: tornillería inoxidable cuando corresponda, prensaestopas y juntas en buen estado. Revisa que la tapa cierre con la tecla en su posición.
• Protección mecánica: en zonas de tránsito (bodega, patio), el cuerpo de superficie debe quedar alineado y firme para resistir golpes.

Resumen rápido por ambiente

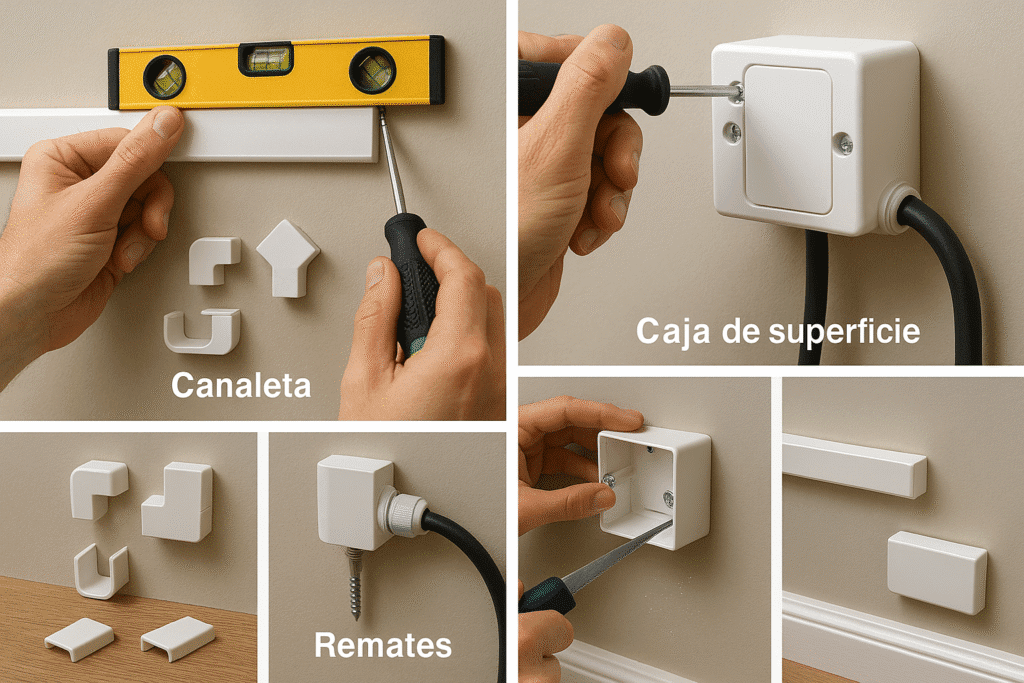

Canaleta, caja de superficie y remates

Cómo dejar una instalación sobrepuesta ordenada y segura

• Trazado recto: marca la línea con nivel (vertical u horizontal). Las diagonales se ven mal y cargan el cable en las curvas.
• Elección de canaleta: que el ancho/alto permita alojar los conductores sin aplastarlos y cerrar la tapa sin forzar. Si dudas, sube un tamaño.
• Accesorios de remate: usa codos, uniones, tees y tapas del mismo sistema; evita cortes “a mano alzada”.
• Corte limpio: corta con sierra fina y desbarba los cantos para que la tapa encaje y no lastime el aislamiento.
• Fijación: atornilla la base de la canaleta cada tramo corto; el adhesivo solo como apoyo. En muros irregulares, aumenta puntos de fijación.
• Entradas a caja: usa prensaestopas o pasacables; nada de orificios abiertos. La camisa del cable no debe quedar mordida.
• Ruta protegida: lejos de golpes, esquinas vivas y fuentes de calor/humedad. Si cruza puertas, sube y baja por el marco (no por el vano).
• Cierre real: prueba la tapa en todo el recorrido; debe encajar pareja sin “vientres” ni pestillos flojos.

Caja de superficie: montaje sin sorpresas

• Presentación previa: apoya la caja, marca agujeros y verifica que la canaleta llegue a ras (sin escalón).
• Alojamiento de cables: deja radio de curvatura detrás del mecanismo; si falta espacio, cambia a caja más profunda.
• Tornillería adecuada: usa tornillos del paso correcto; aprieta firme sin deformar la caja.
• Bastidor/placa de la misma serie: evita holguras y placas que “bailan”.
• Prueba de tecla: antes de cerrar, acciona el interruptor; no debe rozar la tapa ni quedarse a medio recorrido.

Cuándo pasar de superficie a empotrado

• El circuito ya está canalizado en muro y solo faltan mecanismos.
• El espacio es muy visible (sala/pasillo) y buscas un frente al ras.
• La canaleta exige demasiados quiebres o quedaría sobredimensionada por cantidad de conductores.

Si decides empotrar, planifica caja profunda cuando uses dobles, pilotos o marcos múltiples.

Checklist rápido (antes de cerrar)

1. Canaleta alineada y base atornillada a intervalos cortos.
2. Cantos desbarbados y tapas que cierran parejas.
3. Pasacables/prensaestopas colocados; sin cortes en la chaqueta del cable.
4. Conductores sin aplastar, con radio de curvatura.
5. Caja firme, bastidor plano y placa que cierra al ras.
6. Prueba de funcionamiento: acciona varias veces; sin roces ni juego.

Errores comunes (y solución rápida)

Preguntas frecuentes y errores típicos

Errores típicos y cómo solucionarlos

Checklist final (express):

1. ¿La caja está nivelada y a la profundidad correcta?
2. ¿El bastidor es de la misma serie que la placa?
3. ¿Conductores con radio y sin aplastar?
4. ¿Canaleta alineada y tapas cerrando parejo (si es superficie)?
5. ¿Prueba funcional sin calor/ruidos tras 5–10 min?
