Index
Cómo identificar tu serie (antes de comprar repuestos)
Soy Stevenson, electricista con más de 10 años de experiencia (ex capataz de un equipo de 10 personas, formación Salesianos Don Bosco). Si vas a cambiar placas, bastidores o marcos, el primer paso es saber qué serie tienes. Así evitas holguras, placas que “no calzan” o tornillos fuera de paso. Aquí te dejo un método rápido para identificarla en casa y llegar a la tienda con datos claros.
Bastidor, fijaciones y anclajes: qué mirar en 10 segundos
- Tornillería: ¿los tornillos de fijación al cajetín están en línea horizontal o vertical? ¿La rosca coincide con los orificios de la caja 2×4 o 4×4?
- Sistema de agarre: algunas series usan garras laterales de expansión (además de los tornillos); otras, solo tornillos.
- Forma del bastidor: ¿es metálico o plástico reforzado? ¿El recorte central es rectangular o “escalonado”?
- Clips de la placa: la placa puede sujetar por clips o por tornillo oculto. Observa cómo “muerde” el bastidor.
- Módulos: cuenta cuántos módulos caben (1, 2, 3 o multiposte). Eso ya acota la familia.
Si tras revisar ves que la pared no admite empotrar con comodidad, valora opciones sobrepuestas y canalización superficial.
Medidas y módulos: simple, doble, triple y múltiples
- Caja 2×4 (estándar “angosta”): suele admitir 1 a 2 módulos según la serie y la profundidad. Ideal para un tomacorriente o toma + tecla.
- Caja 4×4 (estándar “cuadrada”): permite módulos múltiples (p. ej., toma + USB, toma + TV/datos o doble toma), dejando más espacio para cableado.
- Altura y holguras: en multi-módulo, asegúrate de que el bastidor alineado no fuerce la placa (si “no cierra”, falta volumen o la serie no corresponde).
Para placas combinadas (p. ej., USB + Schuko en la misma placa), confirma serie y módulos compatibles.
Distribución por zonas de trabajo en cocina (placas múltiples bien ubicadas).
¿Tu placa es plana, curva o con borde? Claves estéticas que delatan la serie
- Plana minimal: cantos rectos, perfil bajo y superficie lisa (mate o brillo).
- Curva/abombada: bordes suaves y apariencia “envolvente”.
- Con marco perimetral: placa sobre marco-embellecedor que añade contraste (blanco/grafito/marfil).
- Acabado: mate disimula huellas; brillo luce más, pero marca toques. Apunta color exacto (blanco cálido, marfil, grafito).
Checklist exprés: fotos y datos que debes llevar a la tienda
- Foto frontal con la placa montada (buena luz, sin flash directo).
- Foto del bastidor sin la placa (se ve sistema de clips/tornillos y módulos).
- Caja: indica si es 2×4 o 4×4 y, si puedes, la profundidad.
- Módulos que necesitas (1, 2, 3 o múltiple) y combinaciones (toma + USB / TV / datos).
- Color y acabado (blanco/grafito, mate/brillo) y si usarás embellecedor/marco.
- Observaciones: si la placa actual “no cierra” o queda holgura, anótalo; puede ser serie distinta o falta de espacio.
- Uso del ambiente: cocina, escritorio o TV (ayuda a proponer la placa y bastidor adecuados).
Si el mueble es rasante (TV o consola) y necesitas que el frontal no sobresalga, considera tomas de bajo perfil y clavijas anguladas.

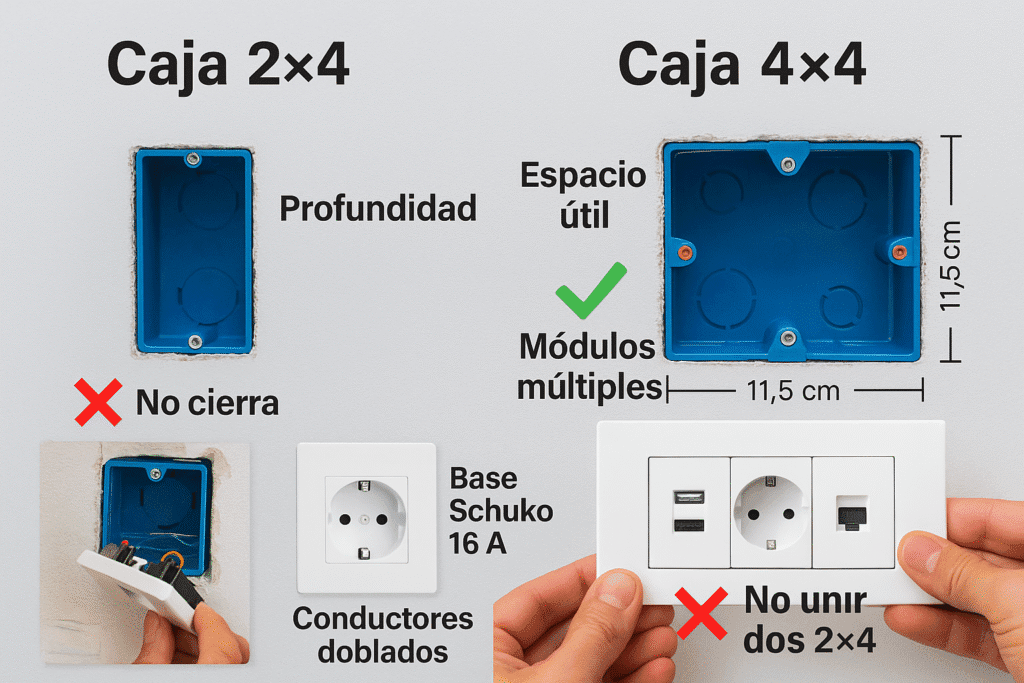

Cajas 2×4 y 4×4: lo que sí y lo que no admite cada una
Las cajas 2×4 y 4×4 determinan qué bastidores y placas puedes usar y cuánto espacio queda para conductores, empalmes y mecanismos. Elegir la caja correcta evita placas que no cierran, marcos que quedan torcidos y puntos que calientan por falta de espacio.
Profundidad y espacio útil: cuándo “no cierra” la placa
- Volumen disponible: en cajas poco profundas, un conjunto con toma + USB, módulos dobles o una base 16 A puede quedar a presión. Resultado: la placa no encastra, el bastidor se arquea y aparecen holguras.
- Solución práctica: si vas a montar módulos múltiples o bases voluminosas, busca caja profunda (o cambia a 4×4 con adaptador/marco compatible) para liberar espacio de cableado y disipación.
- Schuko 16 A y módulos combo: suelen agradecer más fondo por el cuerpo de la base y el radio de curvatura de conductores.
→ Casos en que conviene 16 A (Schuko) y por qué ocupa más. - Paredes delgadas o tabiques: valora caja de mayor profundidad o cambiar a sobrepuesto si no hay hueco suficiente.
→ Empotrado vs sobrepuesto (cuándo elegir cada uno). - Cocina y zonas con muchos servicios (toma + USB + datos/TV): planifica la caja 4×4 desde el inicio.
→ Alturas y distribución de tomacorrientes en cocina.
Marcos múltiples: alineación, tolerancias y juego
- Alineación del bastidor: en marcos dobles/triples, el bastidor debe atornillarse sin forzar. Si haces palanca para “hacerlo entrar”, la placa quedará descentrada y asomarán luces laterales.
- Tolerancias de la serie: cada marca/serie define su ancho útil de ventana y la distancia entre módulos. Un bastidor “parecido” puede provocar juego (placa floja) o que no enganchen los clips.
- Cajas 2×4 unidas: a veces se intentan “unir” dos 2×4 para simular 4×4; el resultado suele ser un marco torcido. Mejor caja 4×4 real o soluciones modulares previstas por la serie.
- Canalización cercana: si llegan varios conductos, deja radio de giro y no aplastes empalmes; el bastidor debe apoyar plano.
→ Cuándo conviene canalización visible (si el tabique no admite más hueco).
Errores típicos: tornillos fuera de paso y pestañas que no calzan
- Tornillos fuera de paso: algunas cajas usan rosca distinta o los orificios no coinciden con el paso del bastidor; forzarlos descuadra todo. Usa tornillería correcta o adaptadores del fabricante.
- Pestañas/clip incompatibles: placas que “parecen” de la misma familia, pero los clips no enganchan el bastidor → quedan sueltas o hacen clic parcial y se sueltan con el uso.
- Base que empuja la placa: exceso de conductores o empalmes mal acomodados empujan el conjunto hacia afuera; reordena, recorta aislaciones sobrantes y, si hace falta, cambia a caja más profunda.
- Marcos múltiples sobre caja 2×4 corta: aparece arqueo del bastidor y la placa no asienta. Solución: pasar a 4×4 o reducir módulos.
¿Se pueden mezclar marcas? Compatibilidades y límites
Cuando el bastidor es “parecido” pero no igual: riesgos de holgura
Un bastidor de otra marca puede entrar en la caja, pero variar en:
- Paso de tornillos y altura de apoyo: si no coincide, el bastidor queda arqueado y la placa no cierra.
- Ventana útil y posiciones de clip: si los clips de la placa no “muerden” en el lugar exacto, aparece juego o “clic parcial”.
- Espesor del conjunto: 1–2 mm extra hacen que la placa quede separada del muro o empujada por los módulos.
Si detectas cualquiera de estas señales (placa que baila, luz visible, clic débil), no mezcles: instala bastidor y placa de la misma serie.
Placas y marcos: cuándo sí combinan (y cómo probarlo sin romper nada)
Hay familias “hermanas” o series que comparten geometría. Para probar sin dañar:
- Prueba fuera de la pared: encaja placa ↔ bastidor en la mano; debe hacer clic firme en los cuatro lados y no soltarse al torsionarlo levemente.
- Asiento en plano: coloca el conjunto sobre una mesa; si la placa queda al ras y sin juego, es buena señal.
- Montaje rápido en caja: atornilla sin apretar a tope; verifica que no se arquee y que los módulos queden centrados.
- Color/acabado: el “blanco” varía entre marcas (cálido/frío) y el grafito puede tener otra textura. Si se ven juntos en la misma pared, la diferencia se nota.
Para placas combinadas (p. ej., USB + tomacorriente o USB + Schuko), confirma siempre la serie exacta antes de comprar módulos.
Regla práctica: serie sobre serie vs. “universales”
- Zonas visibles (sala, dormitorios, cocina): usa serie sobre serie (bastidor + placa de la misma familia). Obtendrás cierre sólido, alineación y color uniforme.
- Zonas técnicas (bodega/garaje): si necesitas resolver rápido, puedes usar soluciones “universales” (placas planas con agujeros estándar) solo si el asiento es firme y no hay holguras. Ante duda, cambia todo el conjunto (bastidor + placa).
- Si el mueble es rasante o quieres perfil bajo: mejor optar por la serie específica que ofrece tomas de bajo perfil y clavijas anguladas para TV/consolas.
Cuando la pared no admite más volumen o la caja queda corta, valora sobrepuesto con canalización superficial bien fijada (es preferible a mezclar piezas que no calzan y terminan flojas).

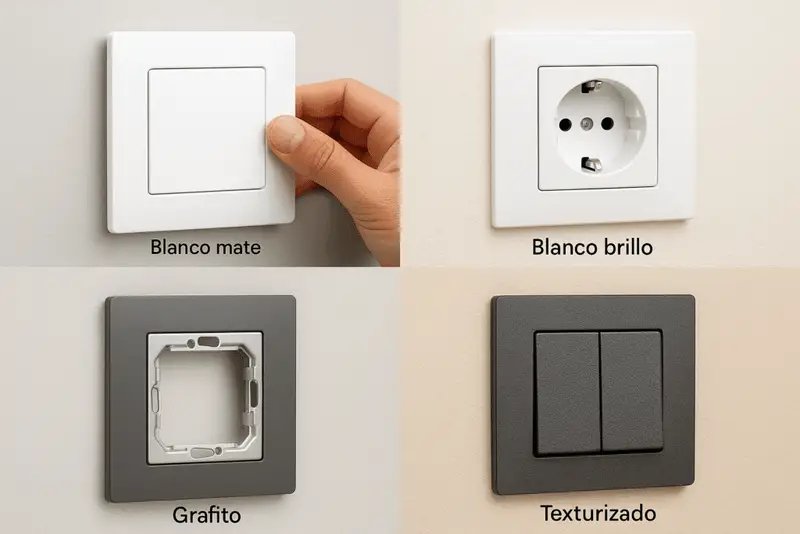

Repuestos y embellecedores: colores y acabados (blanco/grafito)
Cómo renovar la estética sin cambiar el bastidor
- Identifica la serie antes de comprar: placa y marco deben corresponder al mismo bastidor para que encajen sólido (sin juego ni luz lateral).
- Mantén el bastidor si está íntegro y solo cambia placa/embellecedor para actualizar color o estilo.
- Combina módulos en una misma placa (p. ej., toma + USB) siempre dentro de la serie; así evitas diferencias de tono y problemas de cierre.
- Si buscas perfil discreto en zona TV o muebles rasantes, prioriza frentes de bajo perfil y clavijas anguladas para que no sobresalgan.
Placas lisas vs texturizadas: huellas, limpieza y pareo con pintura
- Lisas brillo: lucen más, pero muestran huellas y micro-rayas con facilidad; limpieza frecuente con paño suave.
- Lisas mate: disimulan huella y reflejo; combinan bien con paredes mate o satinadas.
- Texturizadas: ocultan marcas y micro-golpes; ideales en zonas de alto uso (pasillos, cocina).
- Pareo con pintura:
- Blancos fríos (placa) combinan mejor con blancos puros en muro.
- Blancos cálidos piden muros con leve subtono crema.
- Grafito/antracita queda bien con grises medios, maderas y muros oscuros; evita sobre fondos muy claros si no quieres que destaque.
Tabla rápida de combinaciones habituales (blanco, grafito, marfil)
- Placa blanca mate + marco blanco → Minimal y versátil en salas/dormitorios.
- Placa blanca brillo + marco fino blanco → Estética “limpia” en cocinas con mueble blanco/lacado.
- Placa grafito + marco grafito → Integración en muros gris medio/oscuro, muebles negros o maderas oscuras.
- Placa marfil + marco marfil → Ambientes cálidos, muros beige; disimula mejor el polvo claro.
- Placa blanca + marco grafito (bicolor) → Contraste moderno; exige alineación perfecta del bastidor.
Consejo: al renovar solo placas, prueba en mano placa ↔ bastidor (de tu serie) antes del montaje. Si notas clic débil o holgura, no mezcles; reemplaza el conjunto por el kit completo de la serie.
Casos de uso: placas combinadas y módulos especiales
USB + tomacorriente, TV/Datos + energía: qué confirmar antes de comprar
- Serie y bastidor: USB y tomas deben ser de la misma serie que tu bastidor; si no, la placa no cerrará firme ni alineada.
- Volumen en caja: módulos USB ocupan más fondo. En cajas 2×4 poco profundas, la placa puede “no cerrar”. Si combinas toma + USB + datos/TV, prefiere 4×4 o caja profunda.
- Tensión/Intensidad: revisa salida de USB (p. ej., 5 V / 2.4 A o PD) y la corriente nominal de la toma (10 A o 16 A).
- Ruta de cables: deja radio de curvatura y evita empalmes aplastados (calientan y empujan la placa).
Zonas visibles vs. técnicas: cuándo conviene sobrepuesto
- Visibles (sala, dormitorios, cocina): prioriza empotrado con placas alineadas a la serie (mejor estética y cierre sólido).
- Técnicas (bodega, taller, garaje): si la pared no admite hueco, usa sobrepuesto con canalización superficial bien fijada y placas robustas.
- TV y muebles rasantes: busca tomas de bajo perfil y clavijas anguladas para que el mueble no empuje la placa ni tense el cable.
Checklist de compra final (medidas, serie, tornillería, retorno)
- Serie exacta (marca + familia) y color/acabado (blanco/grafito, mate/brillo).
- Caja: 2×4 o 4×4 y profundidad disponible (mide el fondo).
- Módulos: cantidad y tipo (toma 10 A/16 A, USB, datos/TV).
- Bastidor y placa de la misma serie (prueba el clic en mano).
- Tornillería compatible con la caja (evita forzar paso/rosca).
- Espacio para cableado sin aplastar empalmes; si falta, elige caja profunda o 4×4.
- Política de cambio/retorno: útil si la combinación no cierra como esperabas.
