Tomacorrientes de bajo perfil y clavijas anguladas: soluciones para TV y muebles
Portada » Electricidad » Instalaciones y componentes Instalación eléctrica » Tableros y distribución (componentes)
Soy Stevenson, electricista con más de 10 años en viviendas. Cuando quieres pegar el televisor al muro o cerrar un mueble sin que choque el enchufe, hay dos caminos que uso a diario: tomas de bajo perfil y clavijas acodadas (90°/45°). La idea es ganar espacio sin comprometer seguridad ni orden de cables.

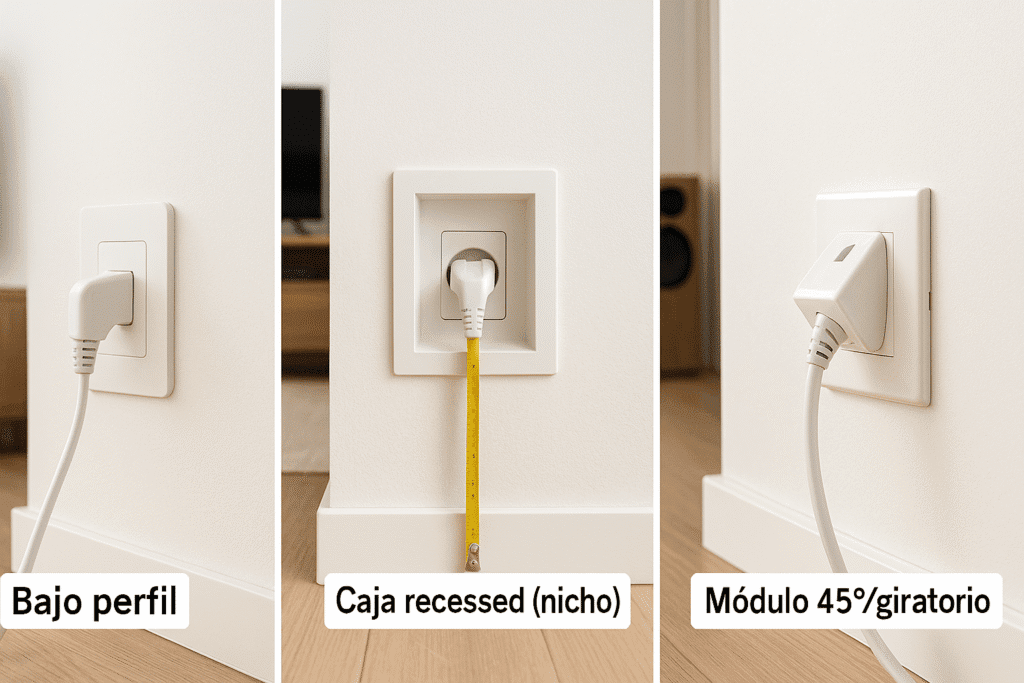

Qué es una toma de bajo perfil (y en qué se diferencia de una caja “recessed”)
Placa de bajo perfil (delgada)
Es un tomacorriente cuyo mecanismo y tapa sobresalen muy poco del muro. Con una clavija acodada reduces aún más la profundidad ocupada detrás del equipo.
Cuándo me resulta útil:
- TV con soporte mural y un poco de holgura trasera.
- Muebles con cámara o zócalo que admite unos milímetros extra.
Ojo: la clavija igual queda fuera de la caja; necesitas algo de espacio real.
Caja “recessed” (tipo nicho)
Es una caja empotrada con cavidad donde la clavija entra hacia adentro. El tomacorriente queda hundido y el enchufe no “empuja” el soporte ni el mueble.
Cuándo la prefiero:
- TV ultradelgada pegada al muro (fijo o con brazo).
- Muebles a ras de pared donde no hay tolerancias.
Requisitos: - Profundidad suficiente del muro/tabique para alojar la cavidad.
- Verificar ruta del cableado; si decides llevarlo a la vista, planifica una canaleta alineada (queda prolija).
Enchufes giratorios y módulos a 45°
Algunas placas orientan la toma a 45° o permiten girar el cuerpo. Así, la clavija y el cable bajan lateralmente y ocupan menos fondo. Son útiles cuando no puedes instalar una caja recessed, pero necesitas ganar milímetros.
Comparativa rápida
| Opción | Fondo que “gana” | Dificultad de instalación | Ideal para |
|---|---|---|---|
| Bajo perfil | Baja–media (mejora con clavija acodada) | Baja (similar a una toma estándar) | Muebles con leve holgura, TV con soporte y espacio mínimo detrás |
| Caja recessed | Alta (la clavija queda adentro) | Media (requiere caja especial y más profundidad) | TV/mueble a ras, espacios muy justos |
| Módulo 45° / giratorio | Media | Baja–media | Cuando no se puede recessed y necesitas orientar el cable |
Antes de comprar, verifica:
- Profundidad real disponible detrás del TV/mueble.
- Si tus equipos usan tierra y el formato de clavija encaja.
- Caja existente (profundidad) y compatibilidad del módulo que vas a instalar.
- Si el recorrido será largo o con varias curvas, evalúa sección del cable y orden de ruta (veremos gestión y seguridad más adelante).

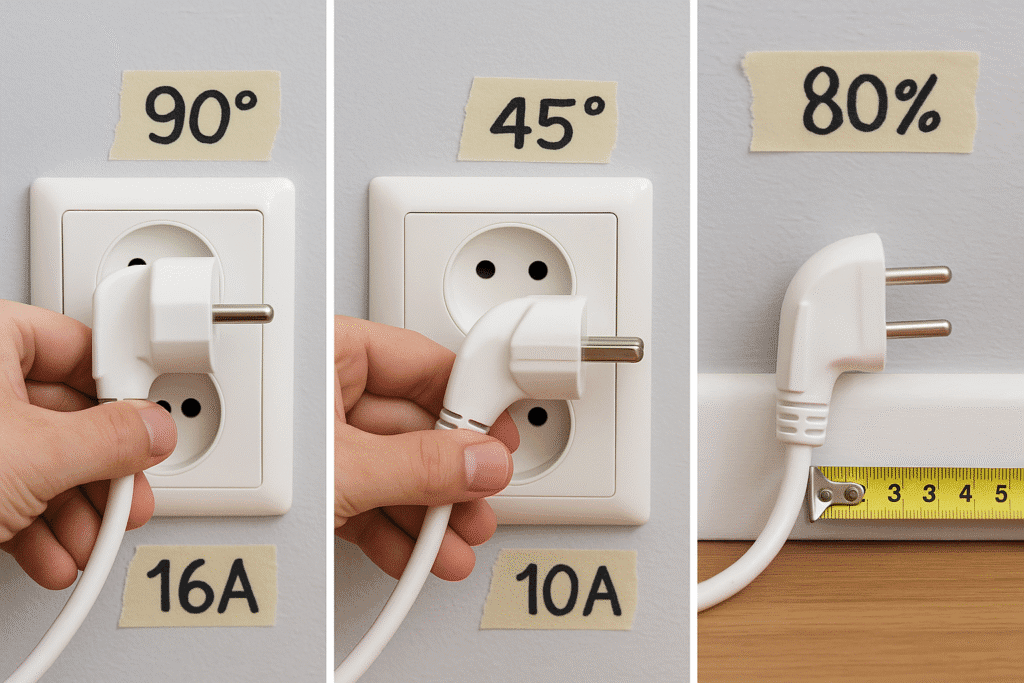

Clavijas acodadas 90°/45°: compatibilidad y límites
¿Por qué ayudan?
Las clavijas acodadas desvían el cable hacia abajo o lateral inmediatamente al salir de la toma, reduciendo el “empuje” contra el muro. Funcionan muy bien con tomas de bajo perfil o con caja recessed.
10A vs 16A y regla del 80 %
- Revisa en la clavija/toma: 10 A 250 V~ o 16 A 250 V~.
- Estimación rápida en 220 V: W ≈ A × 220 → 10 A ≈ 2.200 W, 16 A ≈ 3.520 W.
- Para uso continuo, trabaja hasta ≈80 % del valor (10 A → ≤1.760 W; 16 A → ≤2.816 W).
Guía completa.
Cálculo del espacio real (fondo mínimo)
Usa esta suma sencilla para saber si “cabe” detrás del TV/mueble:
Fondo mínimo ≈ espesor de la clavija acodada + radio de curvatura del cable + saliente de la placa/toma.
- Clavija acodada 90°: suele medir 12–20 mm (referencial).
- Radio de curvatura: no lo fuerces; considera 15–25 mm en cordones comunes.
- Placa/toma: bajo perfil entre 4–8 mm; recessed puede ser 0–3 mm (queda hundida).
Ejemplo rápido (TV a ras):
Clavija 15 mm + radio 20 mm + placa 6 mm ≈ 41 mm.
Si tu soporte deja ≥45 mm, vas holgado. Si deja <35 mm, conviene caja recessed o mover el punto.
90° vs 45° y orientación del cable
- 90° hacia abajo: ideal para TV y muebles (el cable “cae” recto).
- 45° lateral: útil cuando necesitas evitar un borde o bajarlo por canaleta al costado. Ver opciones de ruta limpia.
Compatibilidad y seguridad
- Si tu equipo usa tierra, elige clavija acodada con contacto a tierra.
- Evita forzar el cable contra el soporte; deja un loop suave para absorber movimientos (sobre todo en soportes con brazo).
- Para varios equipos en el mismo punto, valora un punto doble o una regleta con interruptor y protección (sin exceder su límite).
Revisa riesgos y límites: Sobrecarga en regletas y alargadores limites seguros y errores comunes.
Cuando el tramo es largo
Si reubicas la toma o extiendes el circuito, confirma la sección del cable por corriente y distancia (para evitar caída de tensión).
Detrás del televisor y muebles: planificación limpia
Alturas, soporte mural y ubicación del punto
- Zona segura para la toma: colócala dentro del “rectángulo” del soporte pero fuera del brazo/articulaciones. Orientativo: a 10–20 cm del eje del soporte hacia un costado y 10–30 cm por debajo del tercio superior del TV. Así no choca con el brazo ni con el chasis.
- Soporte fijo (ultradelgado): si el fondo disponible es menor a 35–40 mm, prioriza caja recessed o toma de bajo perfil + clavija acodada.
- Soporte con brazo: deja un loop suave de cable para el movimiento; evita que el cable roce el borde del soporte.
- Otros puntos útiles detrás del TV: toma doble (TV + deco/streaming) y, si necesitas señal, planifica un paso ordenado de HDMI/antena/red en la misma ruta.
Canaleta visible bien alineada vs recorrido empotrado
- Canaleta (rápida y limpia): traza vertical desde el TV hacia abajo o lateral hasta un mueble, siempre alineada a ejes/zócalos para que “desaparezca”. Úsala del ancho justo y del color del muro. Guía con ejemplos.
- Empotrado (invisible): si vas a pintar o remodelar, puedes bajar el punto por dentro del muro. Revisa profundidad y la ruta antes de cerrar.
- Gestión de cables: fija el excedente con clips o velcros detrás del TV/mueble; evita enrollar fuentes de poder junto a calor.
¿Punto doble o regleta con interruptor/protección?
- Punto doble: perfecto para TV + equipo de consumo bajo/medio (streaming, deco, soundbar). Menos volumen detrás del mueble.
- Regleta con interruptor y protección: útil si conectas 3 o más equipos (TV, deco, consola, soundbar, cargadores). Colócala con ventilación, sin exceder su límite, y de preferencia con protección contra sobretensión.
Antes de decidir, repasa límites y riesgos de sobrecarga. - Consejo práctico: si dudas entre regleta o más tomas, piensa en mantenimiento: un punto doble y una pequeña regleta accesible (no escondida y sin apretar cables) suelen dar mejor resultado que una regleta saturada detrás del soporte.

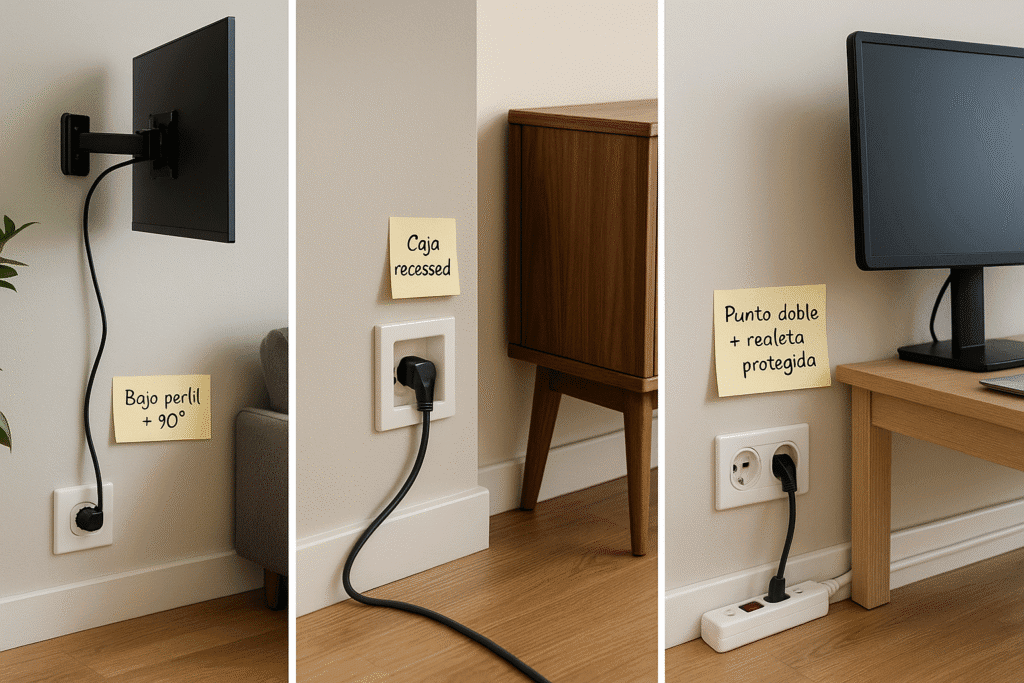

Escenarios típicos (y qué elegir en cada uno)
1) TV mural (ultradelgada o con brazo)
Qué elegir
- Si el fondo disponible es ≤ 35–40 mm: caja recessed.
- Si hay algo más de fondo: toma de bajo perfil + clavija acodada 90°.
- Si conectas varios equipos (deco/streaming/soundbar): punto doble o pequeña regleta con interruptor y protección (bien ventilada).
→ Límites y riesgos de carga.
Pasos rápidos
- Ubica la toma dentro del rectángulo del soporte, sin interferir el brazo.
- Deja un loop suave de cable (sobre todo con brazo articulado).
- Si el recorrido baja a un mueble, decide canaleta visible alineada o empotrar.
Errores a evitar
- Caja poco profunda que obliga a clavija recta (choca).
- Regleta escondida detrás del TV sin ventilación.
- Todo en 10A cuando el conjunto pide 16A, revisa: Tomacorriente 10a vs 16a diferencias reales y elección por ambiente.
2) Mueble a “ras” de pared (rack, closet, respaldo cama)
Qué elegir
- Caja recessed para que la clavija entre en el nicho.
- Clavija acodada 90° si no puedes recessed, más toma de bajo perfil para ganar milímetros.
- Si necesitas varias conexiones para equipos del mueble (router, deco, cargadores): punto doble o regleta con interruptor bien ubicada y accesible.
Pasos rápidos
- Mide el hueco trasero real del mueble.
- Calcula el fondo mínimo: clavija acodada + radio de curvatura + saliente de toma.
- Si no llegas, cambia a recessed o mueve el punto unos centímetros lateralmente (queda fuera de la zona de presión).
Errores a evitar
- Forzar el cable con curvas cerradas (marcas en funda / falso contacto).
- Dejar fuentes de poder apretadas contra madera (calor).
- Sobrecargar una regleta por comodidad (revisa límites arriba).
3) Escritorio contra pared (monitor, notebook, cargadores)
Qué elegir
- Toma de bajo perfil + clavija acodada (cables bajan pegados al muro).
- Punto doble si sumas monitor + cargadores; para 3–4 equipos, regleta con interruptor y protección.
Pasos rápidos
- Coloca la toma a la altura de la cubierta o algo por encima para evitar que el canto del escritorio presione el cable.
- Usa canaleta angosta para bajar USB/HDMI/red de forma limpia.
- Fija el excedente con velcros bajo el tablero (evita pisarlo con la silla).
Errores a evitar
- Toma demasiado baja detrás del zócalo del escritorio (golpea la clavija).
- Cargadores “ladrillo” colgando: usa mini repisas/soportes bajo la mesa.
- Una sola toma para todo el set-up (mejor punto doble + regleta moderada).
Combinaciones rápidas (guía express)
| Situación | Mejor combo |
|---|---|
| TV a ras, fondo crítico | Caja recessed + clavija 90° |
| TV con brazo, fondo normal | Bajo perfil + clavija 90° + loop de cable |
| Mueble que presiona pared | Recessed o bajo perfil + 90° (mover punto si no cabe) |
| Escritorio con varios periféricos | Punto doble + regleta con protección (visible y ventilada) |
Si vas a mover el punto o alargar el recorrido, confirma que la sección del cable y la protección del circuito corresponden a la carga y distancia.

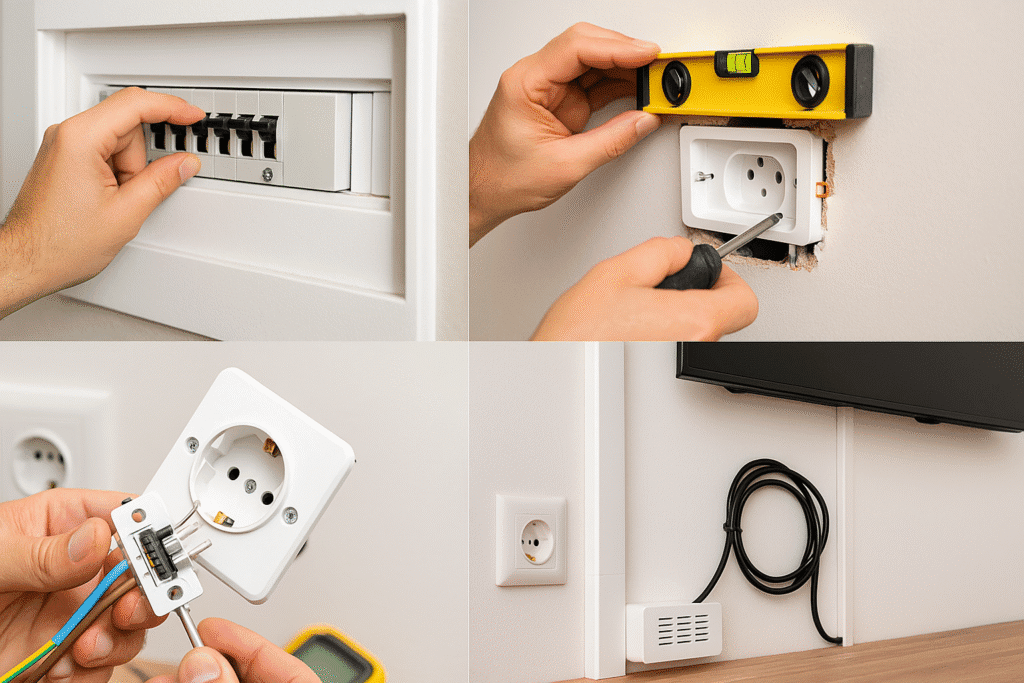

Instalación y recomendaciones (visión general)
1) Caja adecuada y profundidad real
- Comprueba la profundidad disponible tras el TV/mueble. Si la caja actual es poco profunda, evalúa caja recessed o una placa de bajo perfil compatible.
- Antes de intervenir, corta la energía en el tablero y verifica ausencia de tensión con un comprobador.
- Si usas módulos a 45°/giratorios, confirma su compatibilidad con la caja/placa existente.
2) Borneado firme y tierra
- Respeta fase, neutro y tierra; apriete firme sin “morder” el cobre.
- Con cable flexible, usa terminal (ferrule) para evitar pelos sueltos.
- Si reubicas o alargas, revisa sección (mm²) y protección del circuito según distancia/carga.
3) Gestión de cables (que no empujen)
- Deja un loop suave para absorber movimiento (sobre todo con soporte de brazo).
- Evita curvas cerradas justo a la salida de la clavija acodada; respeta el radio de curvatura.
- Ordena excedentes con velcros o clips en la estructura del soporte/mueble.
4) Canaleta visible alineada o recorrido empotrado
- Canaleta: trazo vertical u horizontal alineado a ejes/zócalos, ancho justo y color del muro para que “desaparezca”.
→ https://domesticlife.info/canalizacion-a-la-vista-con-canaleta-instalacion-limpia-sin-picar-santiago/ - Empotrado: ideal si pintarás o remodelas; planifica bien la ruta y la altura antes de cerrar.
5) Punto doble vs regleta con interruptor/protección
- Punto doble: perfecto para TV + un equipo (deco/streamer/soundbar).
- Regleta con interruptor y protección: si conectas 3–4 equipos, mantenla accesible y ventilada, sin exceder su límite./
- Elige 10A o 16A según ambiente/consumo (con margen ~80% en uso continuo).
Errores comunes
- Clavija recta con poco fondo: choca el mueble/soporte. Solución: acodada 90° o caja recessed.
- Caja poco profunda: obliga a curvas duras o empalmes mal ubicados. Usa recessed o placa realmente bajo perfil.
- Regleta escondida sin ventilación: acumula calor/polvo. Déjala accesible y aireada o usa punto doble.
- Cable “forzado”: curvas cerradas marcan la funda y pueden aflojar bornes. Deja loop suave.
- Todo en 10A cuando el set pide 16A: revisa etiquetas y reparte consumos (TV, consola, soundbar, cargadores).
- Ruta desordenada: sin canaleta ni fijaciones; se ve y se engancha. Alínea y oculta con canaleta.
Preguntas frecuentes (FAQ)
Si el hueco tras el TV es < 35–40 mm, recessed. Con más fondo, bajo perfil + acodada funciona muy bien.
Para la mayoría, sí. Si el equipo usa tierra, compra acodada con tierra. Verifica 10A/16A y el espesor de la clavija.
Mide el fondo real. Si no alcanza, cambia a recessed, reubica el punto unos cm a un costado o usa módulo a 45° para orientar el cable.
Mejor accesible y ventilada, no comprimida. Si no cabe, combina punto doble + regleta pequeña lateral.
Colócala dentro del rectángulo del soporte, a 10–20 cm del eje hacia un costado y 10–30 cm por debajo del tercio superior del televisor, lejos de articulaciones.
