Soy Stevenson, electricista con más de 10 años en viviendas (ex capataz; formación Salesianos Don Bosco). En casas y talleres domésticos suele aparecer la duda: “¿necesito un interruptor trifásico?”. Antes de comprar, conviene separar maniobra de protección, entender 3P vs 3P+N y revisar si tu caso realmente lo requiere. Aquí dejo la base clara para decidir sin gasto innecesario (ver normativa local).

Qué es (y qué NO es) un “interruptor trifásico”

Maniobra/seccionamiento 3P o 3P+N (sin protección)

• Es un dispositivo de maniobra que abre/cierra simultáneamente las tres fases (3P) y, si corresponde, también el neutro (3P+N).
• Su función es seccionar (aislar) o conmutar una carga o una línea; no limita corriente ante cortos o sobrecargas.
• Lo verás como seccionador, conmutador o selector (por ejemplo I-0-II).
• Se elige por corriente nominal adecuada a la carga y por compatibilidad con la tensión del sistema.
• Si vas a cablearlo, confirma sección (mm²) de los conductores y distancia para evitar caída de tensión.
  Con cable flexible, usa punteras/ferrules para un apriete fiable en bornes.
  ¿Dudas con las siglas de cables (H05VV-F, H07RN-F, NYA, NYY)?

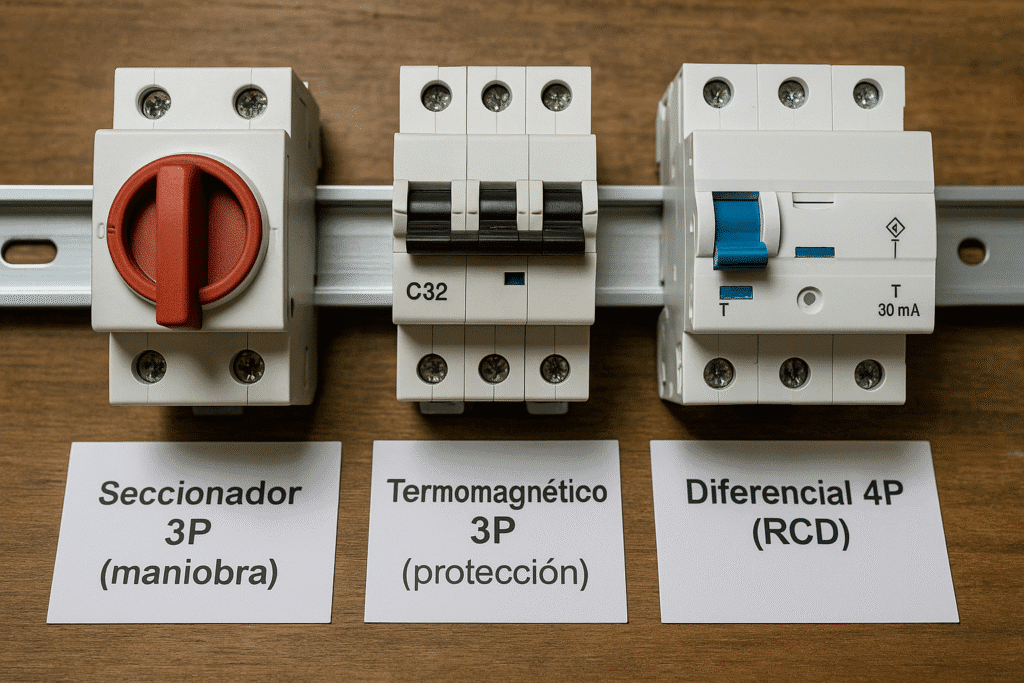

En qué se diferencia de un termomagnético 3P y de un diferencial tetrapolar

• Termomagnético 3P (MCB): es un dispositivo de protección; dispara por sobrecarga (térmico) y cortocircuito (magnético). No está pensado como interruptor de maniobra frecuente.
• Diferencial tetrapolar (RCD): protección frente a fugas a tierra; no reemplaza ni al MCB ni al seccionador de maniobra.
• Un interruptor trifásico de maniobra no protege. En tableros, lo normal es: protección (MCB/RCBO) + diferencial cuando aplica + maniobra si necesitas seccionamiento/selección.

Dónde se monta y qué espacio ocupa

• Se instala en gabinete/tablero sobre riel DIN o en caja compatible.
• Suele ocupar varios módulos y requiere espacio para un cableado ordenado y accesible (entrada/salida de 3 o 4 conductores principales).
• Buenas prácticas: rotulado claro (L1-L2-L3-N), par de apriete según fabricante y conductores con punteras si son flexibles.

¿Cuándo tiene sentido en una vivienda?

1) Taller/garaje con máquina trifásica o bomba

Si realmente tienes carga trifásica (por ejemplo, una miniherramienta industrial, compresor o bomba de pozo), un interruptor de maniobra 3P (o 3P+N si el equipo usa neutro) sirve para aislar la máquina al momento de mantención.
Puntos clave:

• Verifica corriente nominal del equipo y elige el interruptor ≥ a esa corriente.
• La protección la da un termomagnético 3P/3P+N aguas arriba (y diferencial si corresponde). El interruptor de maniobra no protege.
• Usa conductores del calibre correcto y aprietes con ferrules si el cable es flexible.

2) Conmutación red–grupo (dos fuentes)

Cuando necesitas elegir entre suministro de red y un grupo electrógeno (o fuente alternativa), se utiliza un selector I-0-II enclavado (no permite unir simultáneamente las fuentes).
Puntos clave:

• Dimensiona por corriente y tensión del circuito a conmutar.
• Prevé interbloqueo/enclavamiento mecánico y señalización clara (I = red, 0 = abierto, II = grupo).
• Aguas arriba y abajo deben existir las protecciones adecuadas (MCB/RCD según normativa local).

3) Equipos especiales/temporales

En montajes puntuales (p. ej., pruebas de motores, bancos de trabajo, máquinas alquiladas) un interruptor de maniobra 3P facilita cortar/autorizar paso de energía de forma visible y simultánea en las tres fases.

• Úsalo como seccionamiento. La protección sigue siendo del termomagnético/diferencial.

4) Cuando NO aporta valor

• Circuitos residenciales típicos (enchufes, alumbrado) en casas monofásicas: no requieren interruptor trifásico.
• Si buscas proteger una línea o equipo: instala un termomagnético 2P/3P (según el caso) con poder de corte adecuado.
• Si necesitas maniobras frecuentes (arranques paradas repetidas): mejor un contactor comandado por pulsadores y, si aplica, seta de paro de emergencia.
• Si solo quieres “apagar todo el tablero”, lo usual es un seccionador general (monofásico o tetrapolar según suministro), no un interruptor trifásico dedicado.

Resumen práctico: en vivienda, el interruptor trifásico aparece cuando existe carga/fuente trifásica o debes conmutar fuentes. Para todo lo demás, resultan más apropiados protecciones MCB y soluciones de maniobra (contactores/seletores) específicas.

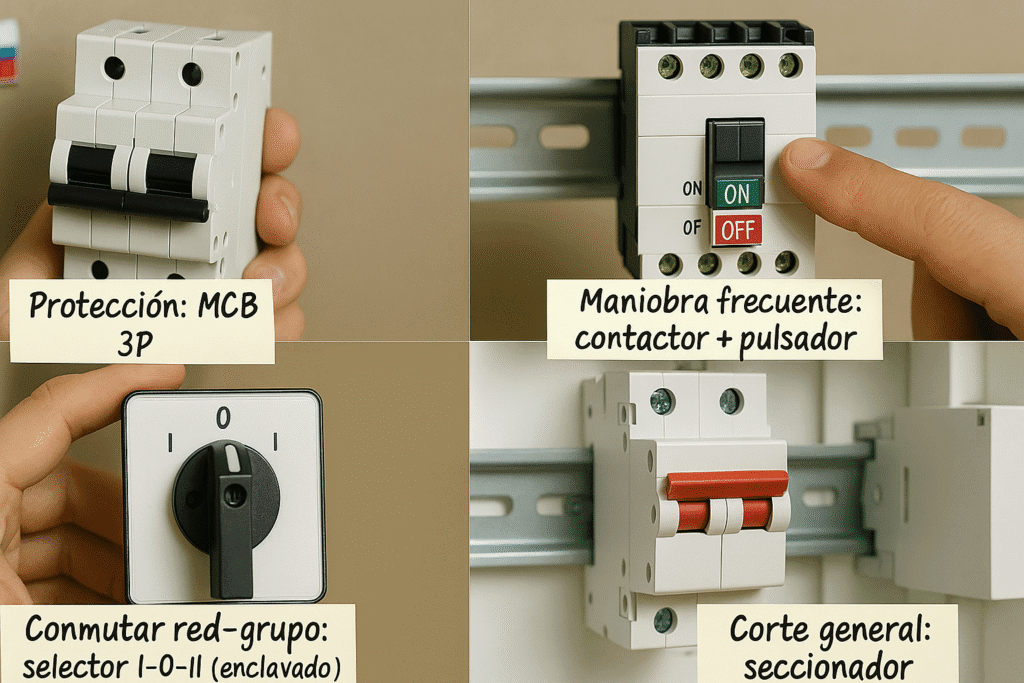

Alternativas más comunes (según objetivo)

1) Si lo que necesitas es proteger la línea o el equipo

Usa un termomagnético (MCB 3P o 3P+N según el caso).

• Cuándo 3P: cargas trifásicas puras (sin neutro).
• Cuándo 3P+N: cuando el circuito requiere neutro (p. ej., trifásico con servicios monofásicos asociados).
• Qué mirar al comprar: corriente nominal (A), poder de corte (kA), curva (B/C/D según arranque), compatibilidad con el gabinete y espacio disponible.
• Cableado: sección adecuada y apriete correcto (ferrules si el cable es flexible).

2) Si necesitas maniobras frecuentes (arrancar/parar seguido)

Instala contactor adecuado a la carga y comándalo con pulsadores (arranque/paro) o selector.

• Ventajas: el contactor está diseñado para conmutaciones repetidas; el cableado de mando trabaja con señales de control.
• Claves: categoría de empleo (p. ej., AC-3 para motores), bobina con la tensión de control disponible, y protecciones aguas arriba (MCB/guardamotor + diferencial si aplica).

3) Si necesitas elegir entre dos fuentes (red–grupo/UPS)

Usa un selector I-0-II enclavado o un sistema de conmutación que impida paralelar fuentes.

• Cuándo: casas con grupo electrógeno, talleres o puntos críticos.
• Claves: corriente y tensión nominal, interbloqueo mecánico/elétrico, rotulado claro I (red) / 0 (abierto) / II (grupo) y protecciones adecuadas en cada fuente.

4) Si buscas un corte general visible

Coloca un seccionador general (monofásico o tetrapolar según tu suministro) a la entrada del tablero.

• Objetivo: aislar toda la instalación para trabajos/seguridad.
• Nota: no reemplaza al MCB ni al diferencial.

5) Si tu “trifásico” solo era por repartir cargas en casa

No necesitas un interruptor de maniobra trifásico; lo que toca es diseñar subcircuitos protegidos correctamente y repartir cargas por fases en el tablero (en suministros trifásicos).

• Revisa: secciones, protecciones y que cada circuito tenga su MCB correspondiente.

Cuándo elegir cada uno (resumen rápido)

Checklist de compra/selección

[ ] ¿Protección o solo maniobra? (no confundir seccionador con MCB)
[ ] Corriente nominal y tensión del circuito/carga
[ ] ¿Requiere neutro? (3P vs 3P+N)
[ ] Poder de corte y curva (si es MCB)
[ ] Espacio en tablero y compatibilidad DIN
[ ] Conductores y terminales correctos (ferrules si flexible)

Instalación y buenas prácticas (visión general)

Seguridad: corta energía en el tablero, verifica ausencia de tensión, usa EPP y respeta la normativa local.

1) Montaje en gabinete / riel DIN

• Elige un gabinete con espacio para el interruptor (módulos DIN), las protecciones (MCB/RCD) y el radio de curvatura de los cables.
• Ancla el dispositivo en riel DIN y deja canales o espacio lateral para ordenar L1–L2–L3–(N) y PE.
• Rotula claramente entrada y salida, y el sentido (I-0-II si es selector).

2) Cableado: sección, terminales y par de apriete

• Dimensiona la sección (mm²) según corriente y longitud (ida y vuelta) para evitar caída de tensión.
• Si usas cable flexible, coloca punteras/ferrules y aprieta al par indicado por el fabricante (evita “pelos sueltos”).
• Selecciona el tipo de cable adecuado al ambiente y ruta (H05VV-F, H07RN-F, NYA, NYY).

3) 3P o 3P+N: criterio práctico

• 3P: cargas trifásicas puras (sin neutro).
• 3P+N: cuando la instalación o equipo usa neutro (trifásico con servicios monofásicos asociados o distribución por fases).
• Respeta el orden de fases en entrada y salida; rotula L1 L2 L3 N para mantenimiento.

4) Señalización, enclavamiento y maniobras

• En selectores de fuentes (I-0-II), usa enclavamiento (mecánico/eléctrico) que impida paralelar red y grupo.
• Añade cartelería: estado (I/0/II), peligro y equipo asociado.
• Para maniobras frecuentes, prefiere contactor + pulsadores y deja el interruptor trifásico como seccionamiento.

5) Pruebas funcionales (ver normativa local)

• Continuidad y par de apriete en todos los bornes.
• Aislamiento/resistencia si aplica.
• Sentido de giro en motores (si gira al revés, intercambia dos fases en la salida del conjunto, con el sistema desenergizado).
• Verifica que la protección aguas arriba (MCB/RCD) actúa y que el corte del interruptor de maniobra es visible y simultáneo en las tres fases (y N, si corresponde).

6) Orden y mantenimiento

• Mantén conductores peinados, con bridas/peines y radios amplios.
• Reaprieta según plan de mantenimiento (vibraciones/temperatura pueden aflojar).
• Actualiza el plano unifilar y el rotulado del tablero tras cualquier cambio.

Errores comunes (y cómo evitarlos)

• Usar un seccionador como si fuera protección.
  El interruptor de maniobra 3P/3P+N no dispara por cortos/sobrecargas. Siempre instala termomagnético (MCB) adecuado aguas arriba.
• Elegir 3P cuando necesitas 3P+N (o al revés).
  Si tu circuito/equipo usa neutro, el seccionamiento debe ser 3P+N para cortar también el N (según diseño y normativa local).
• Conmutar dos fuentes sin enclavamiento.
  Un selector I-0-II debe estar enclavado para impedir paralelar red y grupo. Rotula claramente posiciones.
• Subdimensionar corriente o sección de conductor.
  Verifica A nominales del equipo/línea y calcula mm² según corriente y longitud (ida/vuelta).
• Bornes flojos o sin punteras en cable flexible.
  Usa ferrules y apriete al par del fabricante para evitar calentamiento/falsos contactos.
• Gabinete pequeño y cableado desordenado.
  Deja espacio para radios de curvatura, peina conductores y rotula L1–L2–L3–(N).
• Invertir fases y no chequear sentido de giro.
  En motores, prueba giro; si es contrario, intercambia dos fases en la salida (con el sistema desenergizado).
• Mezclar familias de cables sin criterio.
  Elige el tipo correcto (H05VV-F, H07RN-F, NYA, NYY) según ambiente/ruta.
