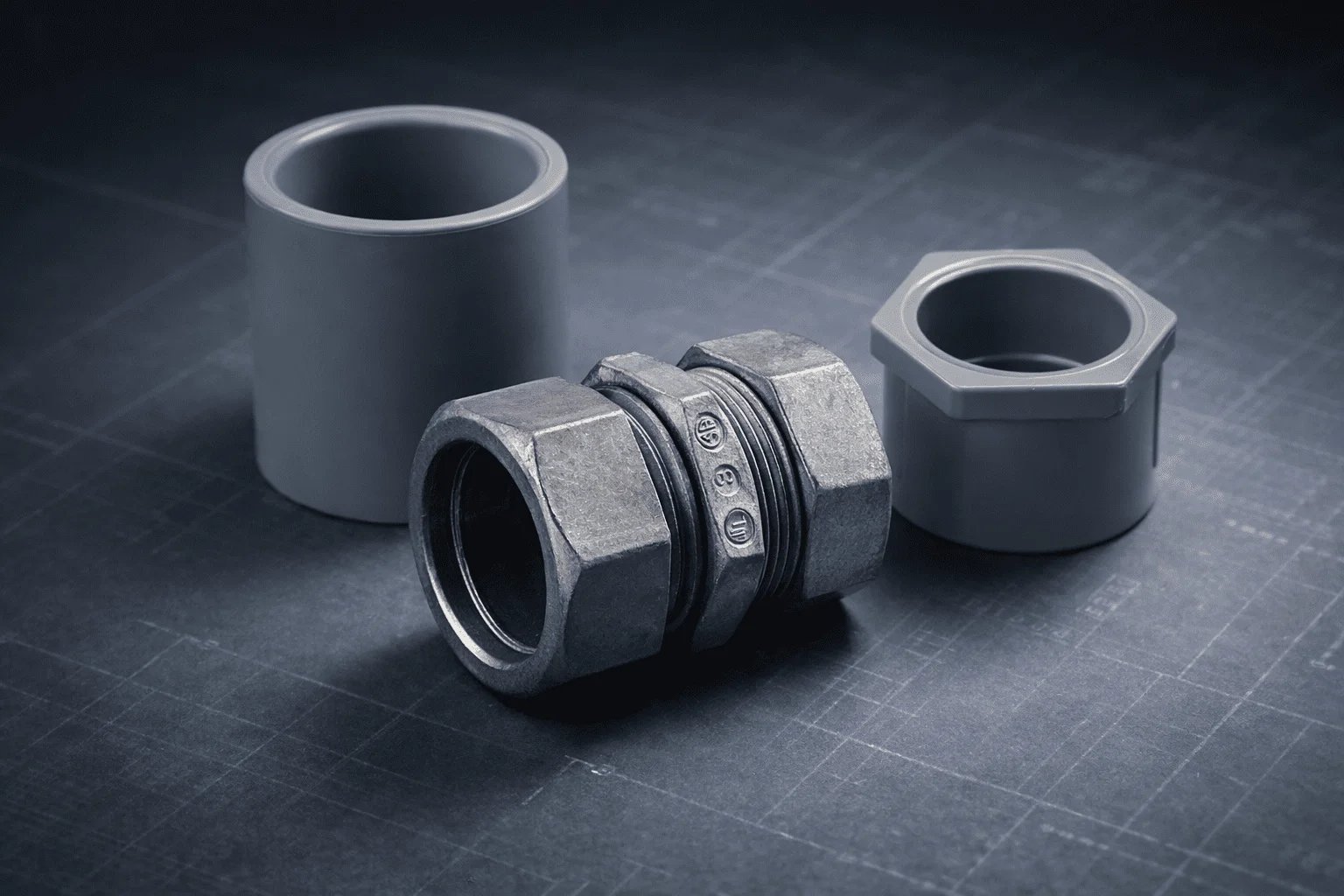

Uniones, coplas y reductores: compatibilidad entre diámetros

Tabla de compatibilidad para unión conduit (mm ↔ pulgadas): piezas compatibles por material

Cuando estamos frente a dos diámetros distintos, lo primero es identificar material del sistema (PVC o EMT/IMC) y sentido de la unión (tubo→tubo o tubo→caja). Con eso claro, la decisión de pieza sale sola. Abajo dejo mis tablas de trabajo que uso “en terreno”.

Tip personal: si no estás seguro del material, revisa la rigidez, el color y cómo se une (cemento solvente en PVC; compresión/roscado en EMT/IMC). Si necesitas repasar diferencias, aquí explico PVC vs EMT/IMC y sus usos.

Equivalencias rápidas (orientativas)

Las medidas métricas no calzan de forma exacta con los trade sizes en pulgadas. Úsalas como referencia práctica:

Cómo lo hago yo: mido el diámetro nominal del sistema que ya tienes y el del tramo que vas a instalar. No te quedes solo con el diámetro exterior del tubo; fíjate en la designación comercial (p. ej., 1″, 3/4″, 25 mm, 20 mm).

De A a B: pieza recomendada por material y uso

Consejo rápido: antes de comprar, confirma tipo de unión (cementado, compresión o roscado) y la rosca (NPT/métrica) si aplica. Presenta siempre “en seco” las piezas para comprobar el encastre; si “entra forzado”, rehace el corte y desbarba.

Reductor 25 a 20 mm: guía rápida y equivalencia 1″→¾»

• Cuándo lo uso: cuando debo continuar una línea con un diámetro menor o entrar a una caja que viene con prensa de 20 mm/¾».
• Qué reviso:
  1. Material del sistema (PVC o EMT/IMC).
  2. Dirección de la unión (tubo→tubo o tubo→caja).
  3. Compatibilidad con la caja (profundidad útil y tipo de fijación).
• PVC↔PVC: reductor cementado. Presento en seco, limpio, aplico cemento solvente, sostengo unos segundos y no muevo hasta fraguar.
• EMT↔EMT: bushing reductor o copla reductora; apriete hasta que el conjunto quede “jalón–seguro” (sin juego).
• PVC↔EMT: adaptador de transición (PVC a rosca/compresión) y tuerca/prensa del lado metálico.
• Equivalencia práctica: “25→20 mm” suele corresponder a “1″→¾»” en compras por pulgadas (no es milimétrico exacto, pero es la conversión que uso en obra para elegir piezas).
• Error típico: intentar “comer” la medida con cinta o sellos para que “agarre”. Eso genera falsos aprietes y filtraciones. Mejor elegir la pieza correcta y respetar el método (cemento/compresión/rosca).

Desde mi experiencia acompañando instalaciones en viviendas y ampliaciones, algo que siempre recomiendo es probar la unión con un pequeño jalón antes de cerrar la canalización. Si el tramo gira o se desplaza, rehaz el ajuste: más vale perder un minuto que abrir el muro después.

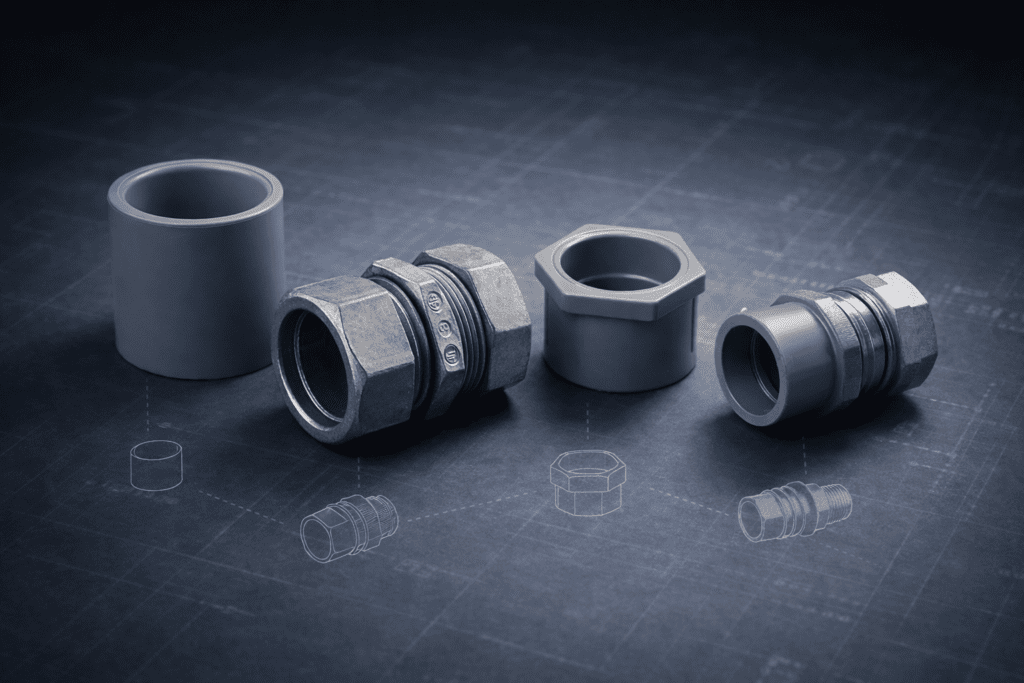

Tipos de unión conduit y cuándo usarlos (copla, reductor, manguito, bushing, adaptadores)

Copla EMT 3/4 para unión conduit: cuándo elegir compresión (raintight/concrete-tight)

Cuando trabajo con tubo EMT y necesito unir tramo con tramo del mismo diámetro, la copla de compresión es mi primera opción en exteriores, zonas con exposición a lluvia o en losa/hormigón. La gracia de la compresión es que entrega un sellado mecánico firme sin depender de rosca en el tubo.

Cuándo la elijo

• Interiores y exteriores donde quiero unión sólida y raintight/concrete-tight.
• Tramos rectos en techos, fachadas y canalizaciones que se hormigonarán.
• Reparaciones rápidas sin roscar el extremo del tubo.

Cómo la instalo (mi rutina en obra)

1. Corte recto y desbarbado del tubo (si el filo raspa el dedo, falta desbarbar).
2. Presento el tubo a tope dentro de la copla y verifico que no “baile”.
3. Aprieto tuerca de compresión hasta sentir resistencia continua; luego doy ¼–½ vuelta extra (sin “pasarse”).
4. Prueba de jalón: tomo ambos tramos y tiro en sentidos opuestos; si hay deslizamiento, reaprieto.

Errores típicos que evito

• Alinear mal los tubos (la copla corrige poco la desviación).
• Apoyarse en silicona o cintas para “ayudar” el apriete.
• Dejar la copla con juego para “ajustar después”.

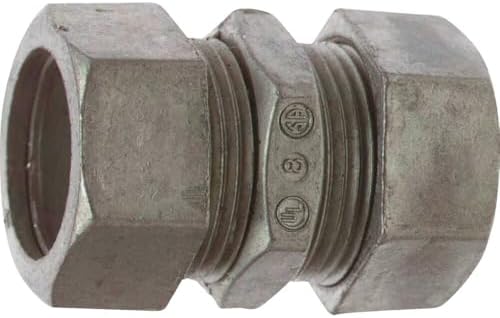

Producto: Halex 90222 3/4″ EMT Compression Coupling

Halex 90222 3/4-Inch EMT Compression Coupling

• The product is 3/4 inch emt comp coupling
• Easy and simple use kit
• The product is manufactured in china

$8.27

Comprar en Amazon

Manguito PVC 3/4 cementado: pasos, cemento solvente y errores comunes

En PVC (Schedule 40/80), cuando debo unir dos tramos del mismo diámetro, uso manguito (copla) cementado. Ojo: no cambia el diámetro, solo une.

Pasos que sigo siempre

1. Presentación en seco: pruebo tubo + manguito; el encastre debe entrar firme y parejo.
2. Limpieza: retiro rebabas y polvo; si la superficie está brillante, matizo un poco para mejorar la adherencia.
3. Cemento solvente: aplico una capa pareja en tubo y manguito (sin charcos).
4. Inserto a fondo girando ¼ de vuelta y sostengo unos segundos sin mover, para que no “empuje” hacia afuera.
5. Dejo fraguar según indica el fabricante antes de someter a esfuerzo.

Errores comunes

• Saltarse la presentación en seco.
• Usar exceso de cemento (forma charcos y debilita la unión).
• Intentar “reducir” con un manguito: si necesitas cambiar diámetro, vas con reductor.

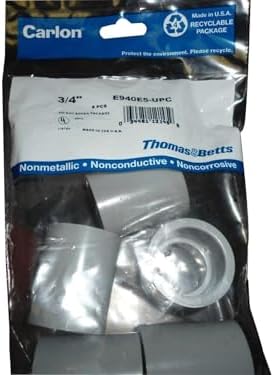

Producto: CARLON 5-Pack 3/4″ PVC Coupling

CARLON 5-Pack 3/4 PVC Coupling

• All socket fittings should be attached using Carlon solvent cement
• Using Carlon fittings with Carlon non-metallic conduit insures system integrity
• 3/4 in conduit, rigid conduit

$13.75

Comprar en Amazon

Si la unión entra a caja, cuida el asiento y nivel para que las tapas queden bien:
Interlink (asiento en caja, 1 sola vez): Adaptadores de caja y aros de nivelación: cómo lograr un buen asiento

Reductor 1″→¾» (equivalente 25→20 mm) vs bushing: cuál conviene según la caja

Cuando necesito cambiar de diámetro, evalúo reductor o bushing reductor según el punto de conexión.

Cómo decido

• Reductor: ideal para tubo→tubo o tubo→caja cuando requiero una pieza pasante y sólida; en PVC, elijo uno compatible con SCH 40/80.
• Bushing reductor: útil para roscar en entradas roscadas y “achicar” el paso, pero no siempre da el mejor apoyo en cajas someras (puede quitar profundidad útil o dejar menos rosca comprometida).

Lo que reviso en caja

• Profundidad útil: si la caja es poco profunda, el bushing puede estorbar el tendido interno.
• Tipo de rosca: confirmo NPT cuando corresponde y que casen las piezas (evito mezclar métricas con NPT).
• Espesor de pared: que la pieza no sobresalga al punto de interferir con tapa/artefacto.

Producto: Cantex Reducer 1″→¾» PVC (SCH40/80, NPT)

Reducer, 1 x 3/4 In Conduit, PVC

• Price For: Each Item: Reducer Standards: UL For Conduit Type: PVC Conduit Trade Size: 1″ x 3/4″ Overall Length: 1-9/50″ …

$8.00

Comprar en Amazon

Transición PVC/EMT sin fugas: adaptadores correctos y sellado mecánico

Para materiales distintos (PVC ↔ EMT/IMC) uso adaptadores de transición: del lado PVC se cementa o rosca (según el accesorio) y del lado metálico se comprime o rosca con tuerca/prensa.

Mi checklist

• Definir origen y destino: PVC→EMT o EMT→PVC (no es lo mismo el orden).
• Elegir tipo de unión en cada lado: cementado en PVC; compresión/roscado en metálico.
• Verificar rosca (NPT) y que la tuerca/prensa deje la unión jalón-segura.
• Probar alineación: si queda forzada, reajusto antes de cerrar.

Errores que veo seguido

• Mezclar roscas (métrica con NPT).
• Omitir la tuerca/prensa en cajas metálicas, confiando solo en el adaptador.
• Querer resolver la transición con sellos o cintas en vez de la pieza correcta.

Si la transición necesita derivar o girar de inmediato, planifico los cambios de dirección con sus piezas dedicadas: Codos, curvas y “T” para conduit: cómo elegir accesorios y medidas.

Piezas compatibles por material (PVC, EMT/IMC): cómo elegir sin mezclar roscas NPT/métricas

Cuando elijo la unión correcta, primero defino material de origen y destino y si mantengo o cambio diámetro. Después verifico tipo de unión (cementado, compresión o roscado) y rosca (NPT o métrica, cuando aplica). Con eso evito el clásico error de forzar piezas “parecidas” que terminan con juego o fugas.

Escenario 1 (PVC↔PVC) — copla PVC cementada y cuándo corresponde reductor

Qué uso

• Mismo diámetro: manguito/copla PVC cementada. No reduce, solo une.
• Cambio de diámetro: reductor PVC (pasante). Si entro a caja con medida menor, también prefiero reductor.

Cómo lo decido yo

1. Confirmo Schedule (40/80) del sistema para que coincida con el accesorio.
2. Presento en seco (tubo + pieza). Debe entrar firme, sin holguras ni forzar.
3. Si debo “achicar” la línea o entrar a prensa de menor medida, voy directo a reductor; no intento “inventar” reducciones con manguito.

Paso a paso breve (cementado)

• Desbarbado y limpieza.
• Cemento solvente en ambas superficies (capa pareja, sin charcos).
• Inserto a fondo girando ¼ de vuelta y sostengo unos segundos.
• Respeto el fraguado antes de cargar la línea.

Errores que veo en terreno

• Usar manguito para “reducir” (queda con fuga o se suelta).
• Exceso de cemento que escurre y debilita el encastre.
• Mezclar piezas con roscas NPT cuando el sistema es enchufe (socket): si no necesitas rosca, no la metas a la fuerza.

Escenario 2 (EMT/IMC↔EMT/IMC) — copla EMT compresión/roscada; chequeos exterior/interior

Qué uso

• EMT: copla de compresión para interior/exterior; si la instalación irá en losa u hormigón, elijo raintight / concrete-tight.
• IMC/RMC: cuando la línea es roscada, uso copla roscada o bushing reductor si además cambio de diámetro.

Checklist rápido que me evita problemas

• Alineación: la copla corrige poco; si las puntas están “chuecas”, rehago el corte.
• Apriete: tuerca de compresión hasta resistencia continua + ¼–½ vuelta. Siempre hago prueba de jalón.
• Grapas y soportes: coloco soporte cercano a la unión para que no trabaje a palanca.
• Ambiente: en exterior, confirmo que la copla esté clasificada para lluvia; en ambientes húmedos o con polvo, reviso empaques y estanqueidad.

Cosas a evitar

• Mezclar set-screw con compresión en el mismo tramo (sensación de rigidez desigual).
• Confiar en sellos o cintas para “mejorar” un apriete deficiente.
• Usar bushing reductor en cajas muy someras sin verificar profundidad útil (pierdes rosca o espacio para conductores).

Escenario 3 (PVC↔EMT) — adaptador de transición + prensa y tuerca; prueba de sellado

Qué uso

• Adaptador de transición (PVC ↔ metálico). Del lado PVC: cementado o roscado según el accesorio; del lado EMT/IMC: compresión o roscado con tuerca/prensa hacia la caja.

Mi método paso a paso

1. Defino el sentido de la transición (PVC→EMT o EMT→PVC).
2. Verifico tipo de rosca del accesorio (típicamente NPT en la parte roscada).
3. Del lado PVC, hago presentación en seco; si es cementado, aplico el procedimiento estándar.
4. Del lado metálico, monto con tuerca/prensa o copla de compresión y realizo prueba de jalón.
5. Reviso alineación antes de cerrar (si quedó forzada, esa unión “trabaja” y se afloja).

Errores típicos que corrijo a tiempo

• Intentar resolver la transición con un reductor “cualquiera” + cinta. Resultado: falso apriete y fuga.
• Mezclar rosca métrica con NPT. Entra “hasta la mitad” y después se traba; a largo plazo, se suelta.
• Olvidar la tuerca/prensa en cajas metálicas: el adaptador queda, pero la fijación a caja no asegura el conjunto.

Tip personal: después de armar la transición PVC/EMT, doy un tirón leve y un giro controlado a cada lado. Si no hay juego y la caja queda firme, recién sigo con el tendido. Si algo “se mueve”, reajusto en el momento; abrir después siempre sale más caro.

Selector rápido: de [diámetro A] a [diámetro B], qué pieza comprar (PVC, EMT/IMC)

Este es el “atajo” que uso en obra. En 30 segundos defines la pieza correcta sin ensayo y error.

Paso 1 — Material del sistema

• PVC↔PVC
• EMT/IMC↔EMT/IMC
• Mixto (PVC↔EMT/IMC)

Paso 2 — Sentido de la unión

• tubo→tubo (continúas línea)
• tubo→caja (entras a una caja o gabinete)

Y paso 3 — ¿Cambia el diámetro?

• No → unión “recta”
• Sí → reducción (p. ej., 25→20 mm o 1″→¾»)

Cómo lo aplico yo: si un cliente me dice “hay que pasar de 25 a 20 en PVC y entrar a caja”, voy directo a reductor PVC y reviso que la caja reciba esa medida. Si el caso es EMT 1″→¾» en un techo expuesto, priorizo copla de compresión + bushing (si la reducción va en el tubo) y verifico que sea raintight.

Mini-flujo (3 preguntas, 1 respuesta)

1. ¿De qué material a qué material?
2. ¿Entro a caja o uno tubo con tubo?
3. ¿Mantengo diámetro o reduzco?
   → Con esas tres, eliges entre copla, reductor/bushing o adaptador de transición sin equivocarte.

Errores que veo (y cómo los evito):

• Forzar roscas “parecidas”: si no es NPT con NPT, no insisto.
• “Inventar” reducciones con cinta o sellos: uso reductor/bushing según corresponda.
• Saltarse la presentación en seco en PVC o la prueba de jalón en EMT.

Paso a paso “en terreno”: reducción 25→20 mm (y 1″→¾») en tubo→tubo y tubo→caja

Cuando tengo que “achicar” de 25 a 20 mm (equivalente práctico 1″→¾»), primero defino material (PVC o EMT/IMC) y tipo de encuentro (tubo→tubo o tubo→caja). Con eso listo, no me pierdo.

Herramientas que uso siempre

• Cortatubo o serrucho + desbarbador/lija fina.
• Marcador para señalar profundidad de inserción.
• Trapo limpio; para PVC, limpiador/cemento solvente.
• Llaves/fijas para uniones de compresión o roscadas.
• Elementos de seguridad: lentes, guantes y mascarilla (cementos emanan vapores).

Nota orientativa: esta guía es práctica y no reemplaza normativa local ni fichas técnicas del fabricante. Antes de ejecutar, revisa las especificaciones oficiales de las piezas de tu sistema.

Tubo→tubo (misma línea)

Variación cementado (PVC)

1. Medición y corte. Marco la longitud del nuevo tramo y corto a escuadra.
2. Desbarbado. Paso el dedo: si raspa, sigo desbarbando. Un filo interno puede dañar cables.
3. Presentación en seco. Ensayo reductor PVC (25→20 o 1″→¾») y tramo de 20/¾». Debe entrar firme y parejo, sin holgura.
4. Marcar la profundidad. Señalo con marcador el punto de tope para verificar inserción completa.
5. Limpieza. Quito polvo y grasa de ambas superficies (tubo y accesorio).
6. Cemento solvente. Capa pareja en tubo y reductor (sin charcos). Inserto girando ¼ de vuelta hasta el tope.
7. Sostener. Mantengo unos segundos para que no “empuje” hacia afuera durante el fraguado inicial.
8. Chequeo. Confirmo que la marca quedó al ras y que la alineación de la línea se mantenga recta.

Tip personal: si al presentar en seco el reductor “baila”, no compenso con cemento; cambio la pieza. El cemento no corrige holguras grandes.

Variación compresión/roscado (EMT/IMC)

1. Corte y desbarbado. Bordes limpios para que el anillo de compresión apoye parejo.
2. Elección de pieza. Para 1″→¾» uso bushing reductor o copla reductora, según diseño.
3. Montaje. Inserto el tubo en la copla de compresión o armo la unión roscada.
4. Apriete. Ajusto hasta resistencia continua y doy ¼–½ vuelta extra (sin “pasarse”).
5. Prueba de jalón. Tiro de ambos tramos en sentidos opuestos; si hay deslizamiento, reaprieto.
6. Soporte cercano. Coloco grapa/soporte a pocos centímetros para evitar que la unión trabaje a palanca.

Evita mezclar roscas métricas con NPT. Si enrosca “a medias” y se traba, es la rosca equivocada: yo no insisto, reemplazo la pieza.

Tubo→caja (entrada a caja)

Aquí define mucho el tipo de caja (plástica o metálica) y su profundidad útil. Si dudas de espacio real para conductores y accesorios, repasa las medidas típicas aquí: Cajas eléctricas 2×4 y 4×4: guía de tamaños, profundidades y usos.

PVC → caja

• Caja plástica (socket). Si la caja tiene copa/enchufe PVC: uso reductor PVC cementado (25→20) y procedo como en el paso a paso de PVC.
• Caja metálica. Uso adaptador de transición (lado PVC cementado / lado metálico con tuerca-prensa). Si además reduzco, coloco el reductor en el lado que corresponda (según prensa/abertura de la caja).

EMT/IMC → caja

• Conector a caja. Entro con conector EMT; si reduzco (1″→¾»), añado bushing reductor en el punto indicado por el fabricante.
• Asegure la fijación. Tuerca/prensa correctamente asentada al fondo de la caja; evito que la unión quede “girando” al manipular los conductores.

Chequeos antes de cerrar la caja

• Alineación y nivel. La boca debe quedar a ras del plano de la tapa.
• Profundidad útil. Que el reductor/bushing no robe espacio crítico a los conductores.
• Prueba de jalón y giro. Tiro leve + giro controlado; si hay juego, reajusto.

Lo que me ha ahorrado reaperturas (checklist exprés)

• PVC: presentación en seco, marca de profundidad, cemento parejo y sostener unos segundos.
• EMT/IMC: apriete ¼–½ vuelta después de la resistencia continua + soporte cercano.
• Transiciones: confirmar orden (PVC→EMT o EMT→PVC), rosca NPT cuando aplica y tuerca/prensa en caja metálica.
• Nunca “fabriques” reducciones con cinta o sellos: usa reductor o bushing según el caso.

Checklist de compra en Amazon.com: medidas, rosca, UL/CSA y SCH40/80

Cuando compro piezas para uniones y reducciones, sigo este checklist. Me evita devoluciones y, sobre todo, falsos aprietes.

1) Medidas y equivalencias

• Define el par de medidas: origen y destino (p. ej., 25→20 mm o 1″→¾»).
• Confirma el sistema de medida del producto: milímetros o trade size en pulgadas.
• No te guíes solo por el diámetro exterior del tubo; mira la medida comercial que declara el fabricante.

Cómo lo hago yo: anoto las dos medidas (A → B) y al lado escribo el material de cada tramo. Solo con eso, ya sé qué buscar.

2) Material y tipo de unión

• PVC: busca piezas compatibles con Schedule 40/80 si corresponde a tu sistema.
• EMT/IMC: decide si vas con compresión o roscado.
• Mixto (PVC↔EMT/IMC): confirma que el accesorio sea de transición (cementado en PVC y compresión/rosca en el lado metálico).

3) Rosca: NPT vs métrica

• Si la pieza tiene rosca, confirma tipo y sentido (típicamente NPT para conduit).
• No mezcles NPT con métricas; enroscan a medias y luego se sueltan.
• Revisa si la rosca es macho o hembra y en qué lado la necesitas.

4) Sentido de la unión y lugar de uso

• tubo→tubo: copla (PVC o EMT) o reductor/bushing si cambias diámetro.
• tubo→caja: conector a caja / adaptador de transición + tuerca/prensa; si reduces, define dónde va el reductor (lado tubo o lado caja).
• Ambiente: para exterior o losa, priorizo piezas raintight/concrete-tight.

5) Certificaciones y compatibilidades

• Busca UL/CSA cuando aplique al producto.
• En PVC, lee que el reductor/coplan sea para conduit, no para plomería.
• Verifica compatibilidad con cajas (profundidad útil y tipo de asiento).

6) Dimensiones físicas y accesorios

• Largo total, profundidad de inserción y espesor de la pieza (evita que robe espacio útil dentro de la caja).
• ¿Incluye tuerca, prensa o empaques? Si no, añádelos al carrito.
• Revisa pack size (unidad vs pack) para no quedarte corto.

7) Revisión final antes de pagar (mi checklist exprés)

• Material de origen y destino definidos (PVC, EMT/IMC o mixto).
• A → B confirmado (25→20 mm / 1″→¾»).
• Tipo de unión: cementado / compresión / roscado.
• Rosca correcta (NPT) y macho/hembra donde toca.
• UL/CSA (si corresponde) y compatibilidad SCH40/80 en PVC.
• Si voy a caja, agrego tuerca/prensa y verifico profundidad útil.
• Para exterior/losa: que la copla sea raintight/concrete-tight.
• Presentación en seco y prueba de jalón planificadas antes de cerrar.

Errores que veo seguido (y cómo los evito)

• Comprar por foto sin leer el tipo de unión: siempre reviso si es cementado/compresión/roscado.
• Confiar en “aproximados”: si dice ¾» pero mi sistema es 20 mm, confirmo la equivalencia en la tabla del artículo y elijo la pieza correcta.
• No considerar el lugar de montaje: en losa o exterior, sin clasificación adecuada, la unión falla.

Tip personal: cuando la línea es crítica, compro 1 pieza adicional de respaldo. Me ha salvado más de una vez si en obra encuentro una caja más somera o un tramo con corte irregular.

Sellado mecánico en uniones: prueba de jalón, orden de apriete y estanqueidad

El sellado mecánico no es solo “que no se suelte”: es que la unión no tenga juego, no gire al trabajar los conductores y resista humedad/hormigón según el caso. Aquí te dejo cómo lo ejecuto yo en obra.

Prueba de jalón: mi control rápido de seguridad

1. Presentación y apriete inicial.
   • Compresión/roscado (EMT/IMC): aprieto a mano hasta tope, luego herramienta hasta sentir resistencia continua.
   • Cementado (PVC): sostengo la pieza unos segundos después de insertar para que no “empuje” hacia afuera.
2. Jalón opuesto. Tomo ambos tramos y tiro en sentidos contrarios.
   • Si hay deslizamiento o giro, la unión no está lista: reaprieto o rehago.
3. Giro controlado. Intento girar el accesorio con la mano.
   • En EMT/IMC, si gira, falta apriete o está desalineado.
   • En PVC, si cruje o “abre”, el cementado fue pobre (rehacer).

Tip personal: repito la prueba después de colocar la grapa/soporte más cercano. Sin soporte, la unión trabaja a palanca y engaña.

Orden de apriete (cómo evito “apriete falso”)

• Copla de compresión (dos tuercas):
  1. Aprieto lado A, luego lado B hasta resistencia continua.
  2. Vuelvo a lado A y doy ¼–½ vuelta; repito en lado B.
• Conector a caja (tuerca/prensa):
  • Ajusto la tuerca contra la caja hasta asiento uniforme, y recién aprieto la prensa del tubo.
• Roscado (NPT):
  • Entra suave las primeras vueltas; si muerde o se traba a medias, paren: suele ser rosca métrica mezclada con NPT.

Orientativo: “resistencia continua + ¼–½ vuelta” me ha dado el mejor balance entre estanqueidad y no deformar piezas. Si la tuerca pide más que eso, reviso alineación o si el anillo se pellizcó.

Juntas, arandelas y empaques: dónde y cómo

• O-ring/empaque de compresión: debe quedar centrado y sin mordidas. Un pellizco = fuga.
• Arandela plana vs dentada: uso plana para repartir carga en la caja y evitar que la tuerca marque la chapa; la dentada solo si el fabricante lo pide para esa geometría.
• Juntas contra caja (exterior o polvo): si el conector incluye junta, no la omito ni la duplico con cintas.

Estanqueidad por tipo de unión

PVC (cementado)

• Superficie limpia y mate, cemento parejo en ambas partes, inserción con ¼ de vuelta y sostener.
• Respeta tiempos de fraguado del fabricante antes de cargar el tramo.

EMT/IMC (compresión o roscado)

• Para exterior o losa, priorizo conectores raintight / concrete-tight.
• Reviso que el anillo esté bien posicionado y que la tuerca no tope metal con metal sin comprimir el empaque.

Transición PVC↔EMT

• Defino el orden (PVC→EMT o EMT→PVC).
• PVC: cementado o roscado según el adaptador.
• EMT: tuerca/prensa y prueba de jalón. Si derivo justo después, planifico codos/“T” con sus piezas adecuadas (no fuerzo la transición a servir de curva).

Si el montaje queda a la vista o en canaleta, cuido el asiento y el orden de piezas en la caja: cajas superficiales y cajas para canaleta montaje sin picar muro.

Checklist de estanqueidad antes de cerrar

• Alineación sin forzar la unión.
• Prueba de jalón superada (sin giro/deslizamiento).
• Empaques sin pellizcos; tuercas con apriete uniforme.
• Soporte cercano instalado para que la unión no trabaje a palanca.
• Si es exterior/losa, confirmo clasificación raintight / concrete-tight.
• En PVC, marca de profundidad a ras y fraguado cumplido.

Diagnóstico rápido si “llora” o tiene juego

• Fuga en compresión: revisa empaque mordido, realinea y reaprieta.
• Giro en conector de caja: faltó tuerca/prensa o quedó floja; asiento nuevamente.
• PVC con fisura: exceso de cemento o mala presentación; rehacer con corte limpio y encastre firme.

Nota orientativa: estas prácticas son de terreno y no sustituyen normativa vigente ni fichas de fabricante. Revísalas siempre antes de ejecutar.

Equivalencias mm ↔ pulgadas y notas orientativas de norma (verifica fichas técnicas)

Cuando compro piezas en Amazon que vienen en pulgadas pero mi instalación está pensada en mm, uso esta tabla como referencia práctica. Ojo: en conduit las medidas en pulgadas son “trade size” (nominales), no el diámetro exterior exacto del tubo.

Equivalencias rápidas (prácticas para conduit)

Cómo lo aplico yo: si el trazado pide 25→20 mm, compro piezas 1″→¾» cuando el vendedor solo trabaja en trade size. Antes de cerrar, presento en seco y verifico que el encastre quede firme y alineado.

Recordatorios de norma y marcado (orientativos)

• PVC para conduit: busca compatibilidad con Schedule 40/80 (el accesorio debe decir que es para electrical conduit; no confundir con tubería sanitaria).
• EMT/IMC: conectores y coplas suelen venir con listados UL/CSA cuando corresponde. Para exterior o losa, prefiero especificación raintight / concrete-tight.
• Rosca: en accesorios de conduit, lo habitual es NPT. No mezcles métrica con NPT (enrosca a medias y luego se suelta).
• Cajas y accesorios: verifica profundidad útil y si el reductor/bushing no roba espacio a los conductores.

Nota importante (orientativa): esta información es de uso práctico. Revisa siempre las fichas técnicas del fabricante y la normativa aplicable en tu país/municipio antes de instalar.

Mini guía de conversión (por si la necesitas)

• 1″ = 25,4 mm (aprox.).
• En conduit, la pulgada se usa como tamaño nominal del sistema, por eso la tabla anterior es guía práctica y no equivalencia geométrica exacta.

Errores comunes que evito

• Elegir por diámetro exterior del tubo en vez de la medida comercial (trade size).
• Usar manguito para “reducir” (no reduce; solo une).
• Forzar una rosca porque “entra un poco”: si no es la rosca correcta, cambio la pieza.
• Saltar la presentación en seco en PVC o la prueba de jalón en EMT/IMC.

Errores comunes con coplas, manguitos y reductores (y cómo los evito en obra)

Después de años metiendo mano en canalizaciones, estos son los tropiezos que más veo y cómo los prevengo paso a paso.

1) Usar manguito PVC para “reducir”

• Qué pasa: el manguito solo une; no cambia diámetro. Termina con juego o fuga.
• Cómo lo evito: si paso de 25→20 mm (1″→¾»), uso reductor. Presentación en seco siempre, y recién ahí cementado.

2) Mezclar roscas NPT con métricas

• Qué pasa: enrosca a medias, “agarra” mal y se suelta con vibración.
• Cómo lo evito: confirmo tipo de rosca y macho/hembra antes de comprar. Si ofrece resistencia extraña, no fuerzo: cambio la pieza.

3) Saltarse la presentación en seco (PVC)

• Qué pasa: encastre desparejo, exceso de cemento para “compensar” y fisuras.
• Cómo lo evito: pruebo tubo + pieza; si “baila” o entra forzado, rehago el corte/desbarbado o cambio la pieza.

4) Exceso de cemento solvente (PVC)

• Qué pasa: charcos, reblandecimiento y pérdida de resistencia.
• Cómo lo evito: capa pareja y fina en ambas superficies, inserto girando ¼ de vuelta y sostengo unos segundos.

5) Apretar de más las coplas de compresión (EMT/IMC)

• Qué pasa: deformas el tubo, dañas el anillo o “pelas” la rosca del accesorio.
• Cómo lo evito: aprieto hasta resistencia continua y doy ¼–½ vuelta. Siempre prueba de jalón después.

6) Desalineación de los tubos antes de unir

• Qué pasa: la unión trabaja “a palanca”, se afloja o fisura con el tiempo.
• Cómo lo evito: rehago corte a escuadra, desbarbo y verifico línea recta antes del apriete.

7) Reducir demasiado cerca de la caja (o dentro de ella)

• Qué pasa: el reductor/bushing roba profundidad útil, complica el alambrado y el cierre de la tapa.
• Cómo lo evito: si puedo, reduzco fuera de la caja y entro con la medida final; si no, verifico profundidad de la caja antes.

8) Entrar a caja metálica sin tuerca/prensa

• Qué pasa: gira el conjunto al tirar conductores; se pierde la fijación.
• Cómo lo evito: conector correcto, tuerca bien asentada al fondo de la caja y prueba de giro (debe quedar firme).

9) Elegir piezas de plomería en lugar de eléctricas

• Qué pasa: medidas y tolerancias no coinciden; el sellado no está pensado para cableado.
• Cómo lo evito: busco que el producto indique conduit eléctrico y, en PVC, compatibilidad con SCH40/80.

10) No poner soporte cercano a la unión

• Qué pasa: la unión recibe flexiones y vibraciones que la aflojan.
• Cómo lo evito: siempre una grapa/soporte a pocos centímetros de la unión, sobre todo en tramos largos.

11) Querer resolver una transición PVC↔EMT con “inventos”

• Qué pasa: falsos aprietes, filtraciones y fallas en caja.
• Cómo lo evito: uso adaptador de transición (cementado en PVC, compresión/roscado en metálico) y verifico orden (PVC→EMT o EMT→PVC).

Checklist exprés para no fallar (lo que marco antes de cerrar)

• Material y sentido definidos (tubo→tubo / tubo→caja).
• Si hay reducción, uso reductor o bushing (no manguito).
• Presentación en seco (PVC) superada; prueba de jalón (EMT/IMC) superada.
• Rosca compatible (NPT o métrica) y macho/hembra correctos.
• Alineación ok + soporte cercano instalado.
• En exterior/losa: accesorios raintight / concrete-tight.
• En caja: tuerca/prensa asentadas y profundidad útil disponible.

Desde mi experiencia, si la unión pasa presentación/jalón y queda alineada con soporte, el 90% de los problemas desaparece. Lo demás es elegir bien la pieza desde el principio.

Preguntas frecuentes (FAQ)

Nota orientativa: estas respuestas se basan en mi experiencia en terreno. Para instalación y normativa vigentes en tu zona, revisa siempre fichas técnicas y regulaciones oficiales.

Cierre

Con esto ya tienes el mapa completo para elegir coplas, reductores, manguitos, bushings y adaptadores sin enredos: defines material, sentido (tubo→tubo o tubo→caja) y si hay cambio de diámetro. Desde mi experiencia, si respetas presentación en seco / prueba de jalón, no mezclas NPT con métrica y colocas soporte cercano, tus uniones quedan firmes y sin sorpresas.

También te puede interesar

• PVC vs EMT/IMC: diferencias y usos en el hogar.
• Adaptadores de caja y aros de nivelación: cómo lograr un buen asiento.
• Codos, curvas y “T” para conduit: cómo elegir accesorios y medidas.
• Cajas eléctricas 2×4 y 4×4: guía de tamaños, profundidades y usos.
• Cajas superficiales y cajas para canaleta: montaje sin picar muro.
