Soy Stevenson, electricista con 10+ años de experiencia, ex capataz (equipo de 10 personas) y formado en Salesianos Don Bosco (2 años). En esta guía te muestro cómo elegir y montar fundas trenzadas y mallas expandibles para ordenar y proteger tu cableado, sin enredos ni cortes por abrasión. Veremos tamaños, materiales y remates para un acabado limpio (ver normativa local).

Qué son y en qué se diferencian

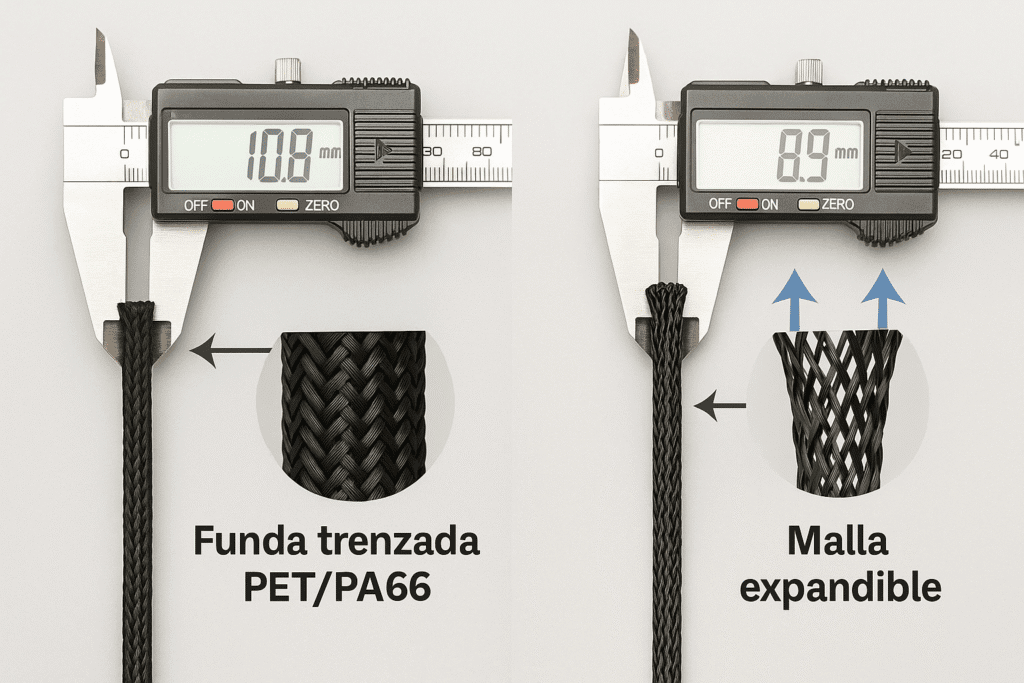

Funda trenzada PET/PA66 vs malla expandible (cómo “crecen” y para qué diámetros)

• Qué es la funda trenzada (textil): una “manga” de hilos entrecruzados (PET o PA66) que se expande al comprimirla y se contrae al estirarla. Permite “entrar” conectores y agrupar varios cables en un solo mazo.
• Rango de expansión: cada modelo declara diámetro nominal y máximo (ej.: una de 10 mm puede abrirse varios mm más). Mide el mazo ya formado y elige una funda cuyo máximo lo cubra sin forzar.
• Cuándo conviene: organización general (setup de escritorio/PC, rack, canaletas), protección de roces y acabado estético.
• Resistencia y temperatura: según ficha; muchas fundas de PET trabajan en amplio rango y algunas señalan retardo a la llama. Como referencia típica en ciertas gamas de PET, verás rangos de servicio amplios e incluso fusión cercana a 230 °C (consulta siempre la ficha del modelo que compres).
• PA66 vs PET: PA66 suele aportar más resistencia a abrasión; PET destaca por versatilidad y colores. Si hay aceites/UV/temperatura, confirma compatibilidad en ficha.

Tip de talla rápido: si tu mazo mide Ø 8–9 mm, una funda nominal 10 mm suele ir bien; si hay conectores voluminosos, prefiere una talla mayor para “entrarlos” sin pelear.

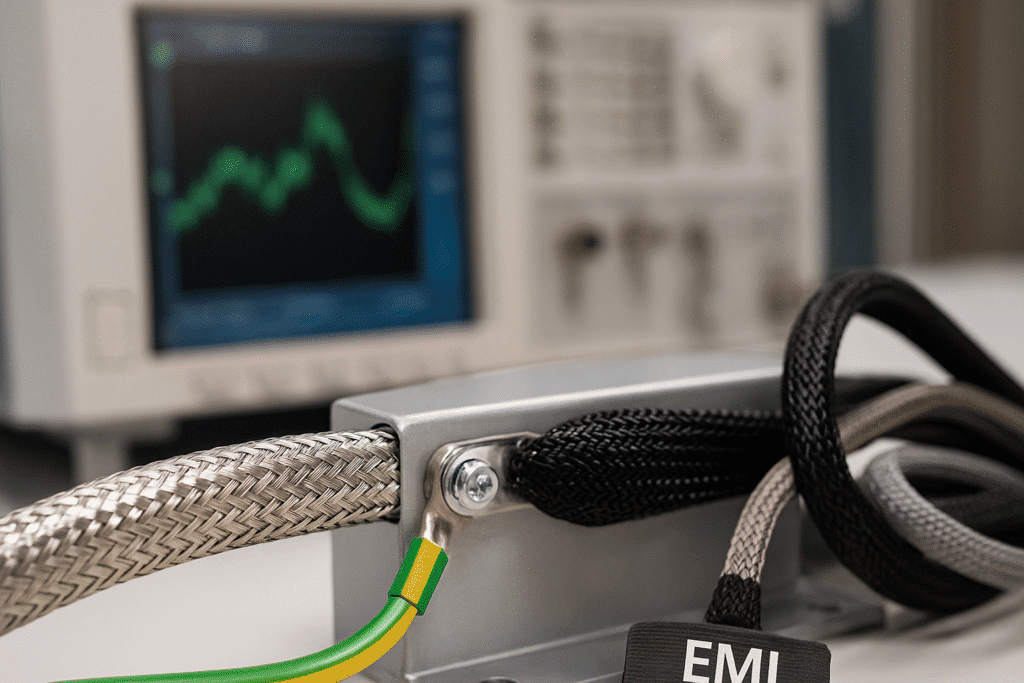

Malla metálica (overbraid) para EMI: cuándo sí / cuándo no

• Qué es: una trenza metálica (cobre/estañada, aluminio o aleaciones ligeras) que atenúa interferencias (EMI) y, a la vez, protege mecánicamente.
• Cuándo sí: mazos cerca de motores, variadores, radiofrecuencia o electrónica sensible. Requiere puesta a tierra del blindaje (si no, su efectividad cae).
• Cuándo no: si solo buscas orden/estética y protección frente a roces leves, usa funda textil; la malla metálica añade costo, peso y exige remates/“drens” a tierra.

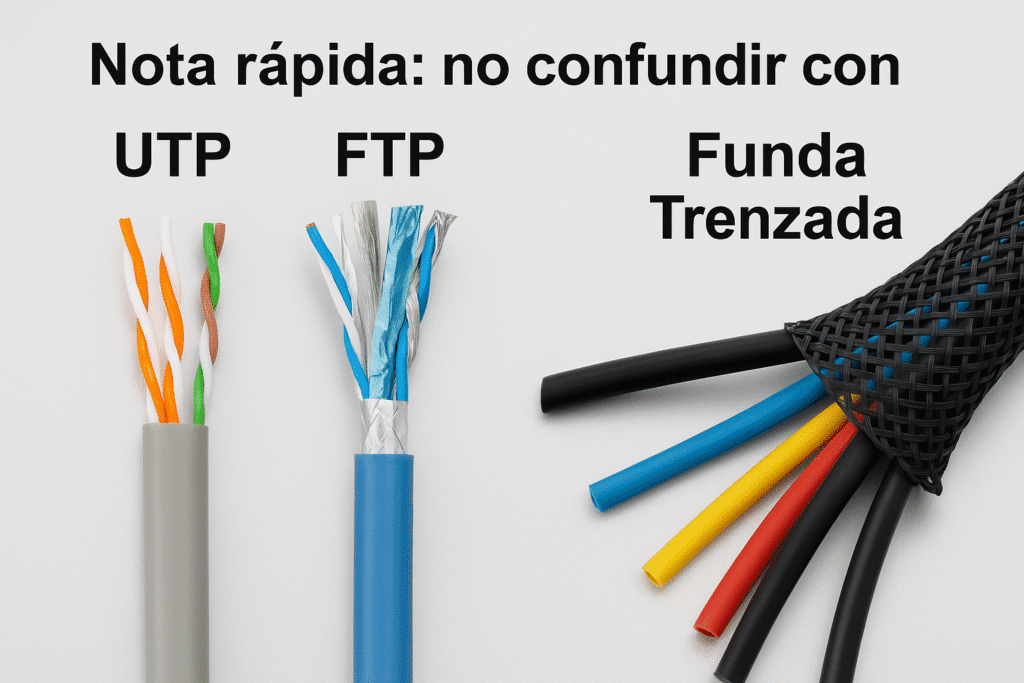

Nota rápida: no confundir con UTP/FTP/STP de red

• Fundas/mallas (lo de este artículo) = gestión y protección física del mazo.
• UTP/FTP/STP = construcción del cable de datos (pares trenzados con o sin apantallado). Una funda no sustituye el blindaje de un cable STP/FTP, ni convertirás un UTP en STP por “meterlo en malla”.
• ¿Duda común? Para 10 GbE hay escenarios donde STP aporta frente a ruido/EMI, pero eso es una decisión del cable, no de la funda.

Beneficios clave

Orden y estética en escritorios, racks y tableros ligeros

• Un solo mazo limpio: agrupas varios cables en una funda trenzada y desaparece el “spaghetti”.
• Colores para identificar: negro/gris para “ocultar”, y otros colores para distinguir funciones (audio/datos/energía).
• Guiado visual nocturno: si quieres un acabado más “pro” en zócalos o bajo escritorio, puedes complementar con barras o tiras LED (no interfieren con la funda si respetas el espacio).

Protección frente a abrasión y roces

• Textil (PET/PA66): protege el aislante del cable ante rozamientos con cantos de muebles, bandejas o pasos frecuentes.
• Malla metálica (cuando aplica): además de abrasión, aporta apantallamiento EMI; úsala solo si realmente necesitas blindaje (requiere puesta a tierra y añade peso/costo).
• No estrangular: ajusta la funda para que abrace el mazo, pero sin comprimir cables ni conectores.

Radio de curvatura y guiado correcto

• Mantén la flexibilidad del mazo: la funda ayuda a que todas las curvas sean suaves, evitando “quiebres” que castigan a los conductores.
• Curvas amplias en potencia y datos: respeta el radio de curvatura recomendado por el fabricante del cable (ver normativa local); la funda no “autoriza” curvas más cerradas.

Mantenimiento sencillo (abrir, etiquetar, reordenar)

• Abres y cierras sin dañar: las mallas expandibles se pueden “reabrir” para sumar/quitar cables sin cortar todo el tramo.
• Etiquetado que se ve: añade marcadores en los extremos de la funda o en cada cable que asoma; localizarás fallas y equipos en segundos.
• Menos polvo y enganches: al quedar el mazo compacto, se ensucia menos y no se enreda con ruedas de sillas, posapies o bandejas.

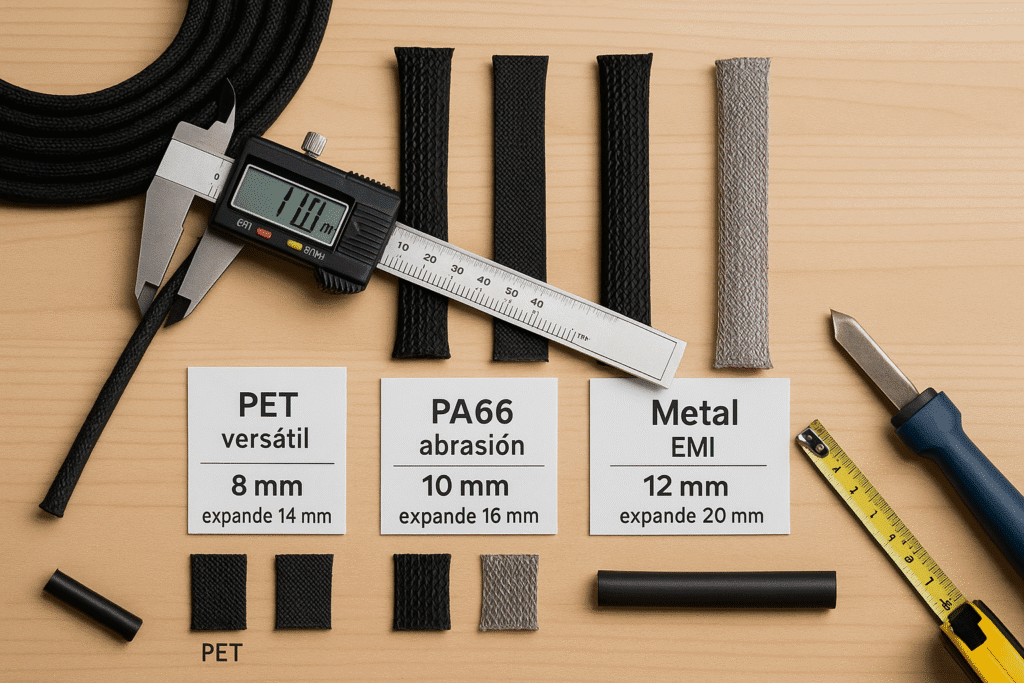

Cómo elegir la talla y el material

1) Mide bien el mazo (y el conector más “gordo”)

• Diámetro del mazo (Ø): junta los cables como irán dentro de la funda.
  • Sin calibre: rodea con un hilo o cinta, mide la circunferencia (C) y calcula: Ø ≈ C / π.
  • Con calibre: mide directo el diámetro.
• Conectores: la funda debe pasar por el conector más grande. Si no entra, elige una talla superior o usa funda auto-enrollable/abierta (tipo “wrap”) para mazos preterminados.

2) Aplica el rango de expansión

• Cada funda indica un diámetro nominal y un máximo (al “comprimirla”, se expande).
• Regla práctica: que el Ø del mazo quede entre el nominal y el máximo de la funda.
• Ejemplo: mazo Ø 11 mm → funda nominal 10 mm que expanda hasta ≥ 12 mm; si tienes conectores voluminosos, sube una talla.

3) Elige el material adecuado

• PET (textil): versátil, ligero, muchos colores; muy usado para orden estético y roces moderados.
• PA66 (nylon): mayor resistencia a abrasión y buena tenacidad; ideal si el mazo roza bandejas o aristas con frecuencia.
• Malla metálica (overbraid): cuando necesitas apantallamiento EMI y protección mecánica superior. Requiere puesta a tierra del blindaje y remates adecuados (solo si realmente hace falta EMI).

4) Comprueba la ficha técnica (mínimos)

• Temperatura de servicio: rango operativo (ej. entornos cálidos, detrás de equipos, motores).
• Retardo a la llama: que indique comportamiento frente al fuego (texto del fabricante).
• Libre de halógenos (si tu proyecto lo exige).
• Resistencia a UV/aceites/químicos si va en exterior o cerca de lubricantes.
• Rango de expansión y diámetro claramente especificados. (Ver normativa local.)

5) Longitud, colores y remates

• Longitud: calcula el recorrido + 10–15 % extra por curvas y margen de trabajo.
• Colores: usa negro/gris para ocultar; colores para identificar (audio, datos, energía).
• Remates: sella extremos con termorretráctil, velcro o abrazaderas (evita que se deshilache y mejora el acabado).

6) Radios de curvatura y “respirar” el mazo

• La funda no autoriza curvas más cerradas que las del cable: respeta el radio de curvatura de cada familia (datos, fibra, potencia).
• No estrangules: la funda debe abrazar, no comprimir. Si queda muy holgada, baja una talla; si aprieta, sube.

7) Casos típicos y elección rápida

• Setup de escritorio/TV (orden estético): PET o PA66 del color que prefieras; talla calculada por el conector más grande.
• Rack/patch (reordenar a menudo): malla expandible o auto-enrollable para abrir/cerrar sin cortar.
• Maquinaria/automoción ligera (vibración/roce): PA66 (abrasión) y remates firmes; si hay EMI, añade malla metálica y puesta a tierra.
• Exterior/aceites: confirma UV/aceites en ficha y revisa temperatura real del entorno.

Si luego quieres conectar estas elecciones con tipos de cable y diámetros habituales, lo enlazamos a tu guía base cuando esté publicada: Cables, conductores y conectores.

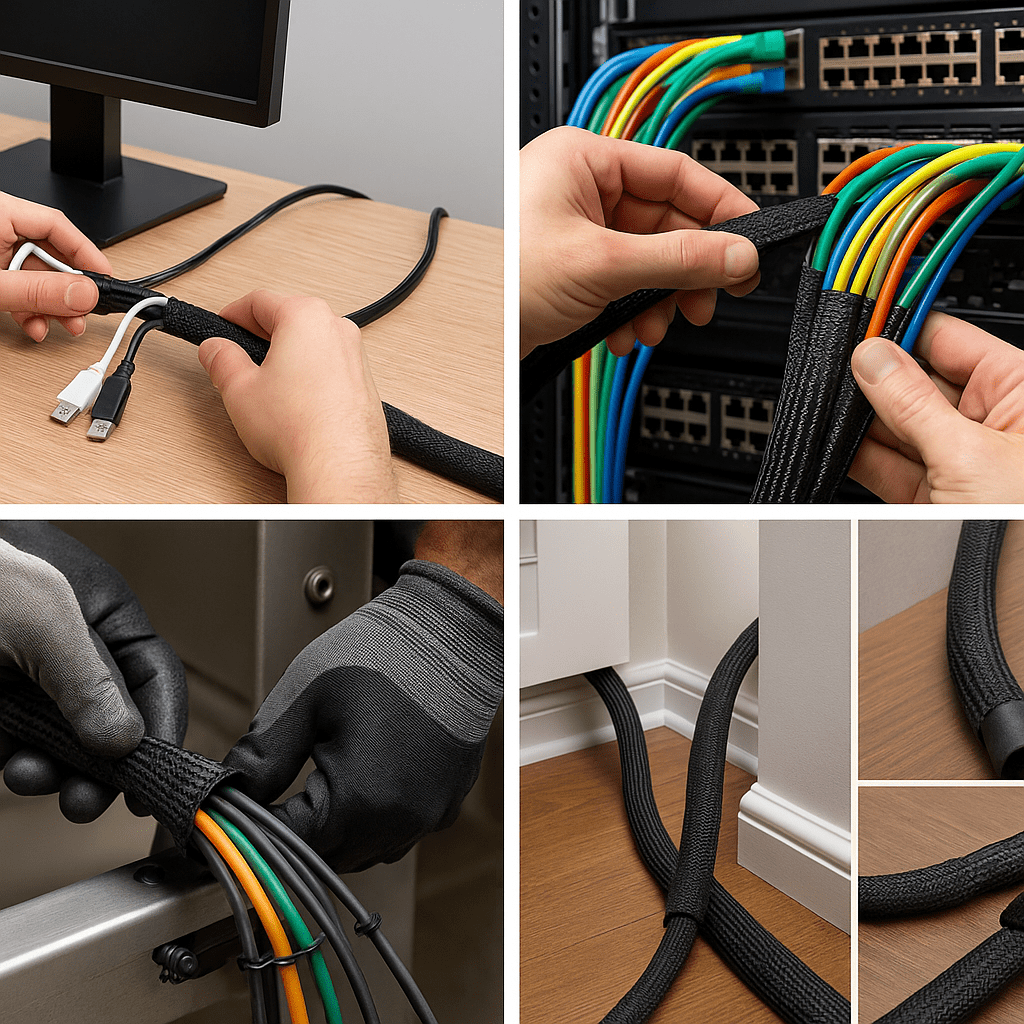

Casos de uso (con ejemplos)

Escritorio/PC y TV: cables invisibles sin enredos

• Objetivo: un mazo limpio que no se vea y permita mover equipos sin engancharse.
• Cómo hacerlo:
  1. Agrupa alimentación por un lado y datos/audio por otro (evita interferencias y tirones).
  2. Mide el Ø del mazo que va a la regleta o canaleta y elige la funda expandible que lo cubra sin apretar.
  3. Pasa primero el conector más grande, luego el resto; remata los extremos con termorretráctil o velcro.
  4. Deja una “panza” de servicio detrás del monitor/TV para girar o elevar sin forzar conectores.
• Extra estético: si quieres una guía de luz en zócalos o tras el mueble, complementa con tiras LED (no afecta la funda si respetas espacio y calor disipado).

Rack y patch cords: orden sin estrangular conectores

• Objetivo: mazos legibles por panel o servicio (voz/datos/poe), fáciles de abrir para cambios.
• Cómo hacerlo:
  1. Define “rutas” por panel y agrupa patch cords en fundas expandibles o auto-enrollables para abrir/cerrar sin cortar.
  2. Mantén radios de curvatura amplios, especialmente en cat6A/7/8; la funda acompaña, no dobla.
  3. Etiqueta cada extremo (panel/puerto–equipo) para localizar rápido.
  4. Si hay EMI (variadores, fuentes grandes), usa malla metálica con puesta a tierra; si no, funda textil es suficiente.

Maquinaria y automoción ligera: vibración y abrasión controladas

• Objetivo: evitar cortes por roce y facilitar mantenimiento.
• Cómo hacerlo:
  1. Elige PA66 (más resistente a abrasión) para mazos con paso por bandejas o cerca de chasis.
  2. Refuerza bordes con pasacables y añade abrazaderas cada cierta distancia para que el mazo no “baile”.
  3. Si hay motores/EMI, combina malla metálica y remates a tierra (drén o terminal al chasis).
  4. Planifica tramos de servicio (puntos donde abrirás la funda) para cambiar sensores sin rehacer todo.

En canaletas y regletas: seguridad y facilidad de limpieza

• Objetivo: que el mazo quede compacto y sea fácil aspirar/limpiar.
• Cómo hacerlo: funda PET para agrupar, remates limpios y curvas suaves hacia tomas/regletas.
• Nota: si vas a reorganizar enchufes o fichas, recuerda revisar compatibilidades y espacio en la canaleta.
  →Ver: Enchufes, tomacorrientes y fichas

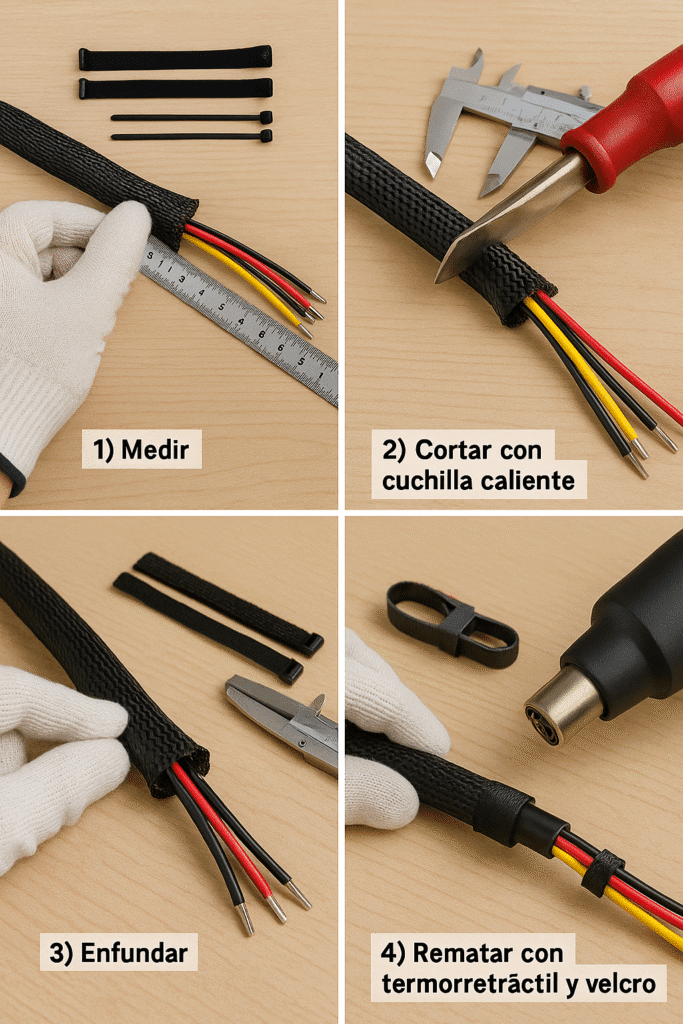

Instalación limpia, paso a paso

Materiales y herramientas

• Funda trenzada/malla expandible (talla según tu mazo).
• Cutter + mechero o cuchilla caliente (para cortes sin deshilachar).
• Termorretráctil (o velcro/abrazaderas) para remates.
• Cinta métrica/calibre y marcadores/etiquetas.

1) Medir y cortar sin deshilachar

1. Mide el recorrido real y suma 10–15% extra para curvas.
2. Corta la funda:
   • Con cuchilla caliente: sellas y cortas en un paso.
   • Con cutter: corta y sella el borde pasando ligeramente una llama para que los hilos no se abran (sin quemar la malla).

2) Preparar el mazo

1. Separa por función: alimentación por un lado; datos/audio por otro (evitas tirones e interferencias).
2. Ordena conectores en la misma orientación y deja una “panza de servicio” donde necesites movimiento (monitor, TV, puerta de gabinete).

3) Enfundar sin forzar conectores

1. Pasa primero el conector más grande; si no entra, sube una talla o usa funda auto-enrollable/abierta.
2. Compensa y estira la funda para que “abrace” el mazo sin estrangular cables ni doblar fichas.
3. Si tu mazo se ramifica, trabaja por tramos y remata cada Y por separado.

4) Remates que duran

• Termorretráctil en ambos extremos (look limpio y anti-deshilachado).
• Velcro si quieres abrir/cerrar a menudo.
• Abrazaderas cada cierta distancia para que el mazo no “baile” (sin apretar en exceso).

5) Etiquetado y comprobaciones

• Etiqueta extremos (equipo/puerto) y, si asoman, los cables internos.
• Verifica radios de curvatura (especialmente en datos y fibra): la funda no autoriza curvas más cerradas.
• Comprueba que el mazo no roza cantos vivos; si los hay, añade pasacables o protege el borde.

Para recordar chequeos básicos antes de energizar (orden, sujeciones, pruebas), puedes usar esta guía de procedimiento como referencia: Cómo cambiar un tomacorriente: paso a paso para principiantes.

Mantenimiento rápido

• Revisa remates cada cierto tiempo y reaprieta velcros/abrazaderas si ceden.
• Aspira el polvo en canaletas y detrás de equipos; un mazo compacto se limpia más fácil.

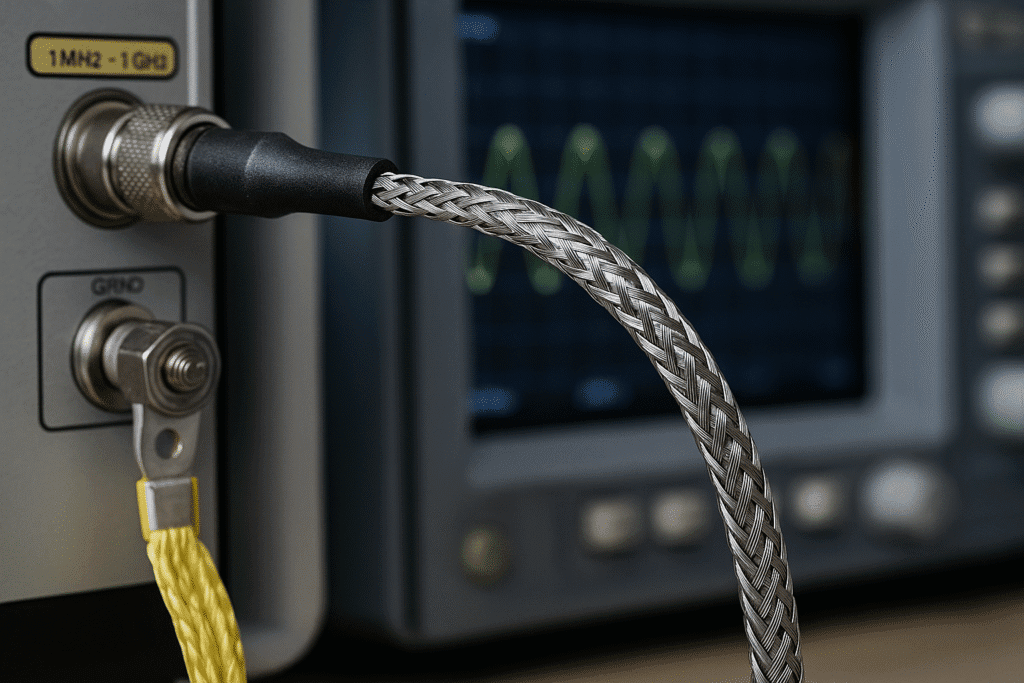

¿Y el apantallado? (EMI en dos minutos)

Cuándo usar malla metálica y su puesta a tierra

• Si tu mazo pasa cerca de motores, variadores, fuentes de poder o equipos de radio, elige malla metálica (overbraid) para atenuar EMI.
• El blindaje sirve solo si está conectado a tierra de forma continua (dren/terminal al chasis o punto de tierra). Sin esa referencia, la malla es casi solo protección mecánica.
• Combina: funda textil para orden y malla metálica cuando realmente necesitas blindaje.

Por qué una funda textil no reemplaza a UTP/FTP/STP

• La funda textil (PET/PA66) organiza y protege frente a roces, pero no sustituye el apantallado de un cable FTP/STP ni lo convierte mágicamente en blindado.
• Si el proyecto exige cable apantallado, respétalo en el cable y usa la funda solo para gestión física.

Mini-FAQ

• STP vs UTP:
  • UTP (sin pantalla) = instalación más simple y flexible; suficiente en entornos con ruido bajo.
  • STP/FTP (apantallado) = mejor frente a interferencias, pero requiere puesta a tierra correcta y cuidado en conectores.
• ¿Cat 7 o Cat 8?
  • Depende del equipo y la distancia; no elijas categoría por la funda. La funda solo ayuda a ordenar y proteger el mazo. (Ver normativa local y requisitos del fabricante de red.)
• ¿Puedo mezclar funda textil y malla metálica?
  • Sí: funda textil para orden y, si hace falta, un tramo con malla metálica conectada a tierra para EMI.

Errores comunes y cómo evitarlos

1) Elegir mal la talla (no entra o queda floja)

• Error: medir cable por cable y no el mazo final (ni el conector más grande).
• Solución: forma el mazo, mide su diámetro y verifica el rango de expansión de la funda. Si dudas, elige una talla arriba.

2) Cortar sin sellar los extremos

• Error: cortes con cutter que se deshilachan al primer uso.
• Solución: usa cuchilla caliente o corta y sella con un toque de calor; remata con termorretráctil o velcro.

3) Estrangular conectores o violar el radio de curvatura

• Error: tensar la funda y las bridas hasta marcar cables o forzar giros cerrados.
• Solución: la funda debe abrazar, no comprimir. Respeta el radio de curvatura del cable (especialmente datos/fibra).

4) Mezclar potencia y datos en el mismo mazo

• Error: pasar 230 V/12 V junto a Ethernet/audio en la misma funda “para que se vea limpio”.
• Solución: separa potencia y baja señal en fundas diferentes o rutas distintas (ver normativa local).

5) Pedirle a la funda textil que “apantalle”

• Error: creer que una funda PET/PA66 elimina EMI.
• Solución: si hay interferencia, usa malla metálica (overbraid) y ponla a tierra; la funda textil es solo gestión/protección física.

6) Usar malla metálica sin puesta a tierra

• Error: colocar overbraid “por si acaso” y no conectarla a tierra.
• Solución: deriva el blindaje a chasis/tierra con terminal o drén; sin esa referencia, el efecto EMI cae en picada.

7) Ignorar el entorno (temperatura, UV, aceites)

• Error: montar cualquier funda detrás de fuentes de calor, al sol o cerca de aceites.
• Solución: valida en ficha técnica: temperatura de servicio, resistencia UV y a químicos para tu caso real.

8) Dejar el mazo “suelto” o rozando cantos vivos

• Error: la funda se mueve, roza metal o esquinas y termina marcándose.
• Solución: fija con velcros/abrazaderas cada cierta distancia y protege bordes con pasacables.

Como recordatorio de buenas prácticas de montaje y chequeos antes de energizar (orden, sujeciones, pruebas), te sirve esta guía de procedimiento: Cómo cambiar un tomacorriente: paso a paso para principiantes.

Checklist de compra rápida

1. Define el objetivo y el entorno
   • ¿Buscas orden/estética, protección frente a abrasión o apantallamiento EMI?
   • ¿Interior, exterior, cerca de fuentes de calor, aceites o UV?
2. Mide el mazo y los conectores
   • Junta los cables como quedarán y mide el diámetro (Ø).
   • Considera el conector más grande: la funda debe poder pasar por él.
3. Aplica el rango de expansión
   • El Ø del mazo debe quedar entre el nominal y el máximo de la funda.
   • Si dudas, una talla arriba (sobre todo con conectores voluminosos).
4. Elige material
   • PET: versátil, ligero, ideal para orden y roces moderados.
   • PA66 (nylon): más resistente a abrasión.
   • Malla metálica: solo si necesitas EMI (con puesta a tierra).
5. Comprueba la ficha técnica(ver normativa local)
   • Temperatura de servicio y retardo a la llama.
   • Libre de halógenos si el proyecto lo exige.
   • Resistencia a UV/aceites/químicos si aplica.
   • Rango de expansión y diámetro claramente indicados.
6. Longitud, colores y remates
   • Calcula recorrido + 10–15% extra.
   • Negro/gris para ocultar; colores para identificar funciones.
   • Remata con termorretráctil, velcro o abrazaderas.
7. Respeta radios de curvatura y separaciones
   • La funda no autoriza curvas más cerradas que el cable.
   • Separa potencia y datos en fundas/rutas distintas.
8. Fijación y protección de bordes
   • Usa velcros/abrazaderas cada cierta distancia.
   • Protege cantos con pasacables si hay roce.
9. Plan de mantenimiento
   • Revisa remates y sujeciones periódicamente.
   • Etiqueta extremos para localizar rápido.

Plantilla para pedir cotización (copia y pega):

Necesito funda/malla para cableado:
• Objetivo: [orden / abrasión / EMI]
• Diámetro del mazo (Ø): [mm]  | Conector más grande: [mm]
• Material: [PET / PA66 / malla metálica]
• Rango térmico y fuego: [°C, retardante SÍ/NO]
• Entorno: [interior / exterior-UV / aceites/quem / cerca de calor]
• Longitud y color: [m] | [negro / gris / otro]
• Remates: [termorretráctil / velcro / abrazaderas]
• Plazo de entrega: [fecha]

También te puede interesar

• Barras y tiras LED con batería (para un acabado limpio en zócalos y muebles).
• Cómo cambiar un tomacorriente (paso a paso para principiantes).
• Cables, conductores y conectores — guía base para medir, elegir y rotular.
• Enchufes, tomacorrientes y fichas — criterios de elección e instalación.
