Por qué importa la compatibilidad (y errores comunes)

Soy Jude Jacques, profesor de Electricidad con más de 15 años formando técnicos. En casa y oficina es muy común que el UPS tenga salidas IEC (C13/C19) mientras los equipos traen clavija schuko o entradas C14/C20. Si mezclas conectores sin fijarte en tipo, corriente y longitud del cable, puedes generar cuellos de botella, falsos contactos o sobrecalentamientos.

En terreno he visto casos como este: UPS con salidas C13 alimentando una regleta schuko mediante un adaptador genérico. “Funciona”, sí, pero el conjunto queda al límite y la clavija se entibia tras varias horas. La solución fue simple: cable correcto y reparto de cargas; desapareció el calentamiento y se ganó orden.

Antes de comprar un cable o adaptador, verifica 3 cosas (checklist rápido):

• Salida del UPS: ¿C13, C19 o schuko?
• Entrada del equipo: ¿schuko, C14 (muy común en fuentes de PC) o C20?
• Demanda del equipo: revisa la etiqueta (W o A) y elige un cable que la soporte con margen. Evita longitudes innecesariamente largas.

Consejo práctico (30 s): identifica conectores mirando la forma de la clavija/hembra y confirma en la etiqueta del equipo. Si vas “muy justo” en corriente o usas varios adaptadores en cadena, cambia a un cable directo del conector correcto.

Si aún no defines el tamaño de UPS (VA/W) para tu equipo, te conviene revisar esta guía breve: UPS para PC y router: cómo elegir VA, W y minutos reales de autonomía.

Seguridad básica: corta la energía antes de manipular, no uses cables dañados, evita encadenar adaptadores y, ante dudas, contacta a un electricista autorizado (ver normativa local).

Identificación visual y nombres: IEC C13/C14 (y C19/C20) vs schuko

Antes de hablar de cables, conviene reconocer qué conector tienes delante. En la norma IEC 60320, las letras “C” numeradas designan formatos estandarizados. Además, recuerda:

• Macho = con pines (clavija).
• Hembra = con huecos (toma/entrada).

A diario veo confusiones por comprar “a ojo”. Un minuto de inspección evita devoluciones y adaptadores innecesarios.

C13/C14: los más comunes en PC, monitores y NAS

• C14 (macho) suele estar en la fuente del equipo o en la PDU.
• C13 (hembra) está en el cable que llega a ese C14.
• Cómo reconocerlos: rectangulares con esquinas levemente biseladas; el C13 es algo “acinturado” en los laterales.
• Uso típico: PCs de escritorio, monitores, impresoras, NAS y regletas/PDU de oficina.
• En la práctica: si tu equipo tiene entrada C14, el cable correcto que sale del UPS/PDU será con extremo C13.
• Consejo (Jude): mira la etiqueta del equipo (o de la fuente) y confirma su corriente (A). Elige la longitud justa para evitar bucles y caída de tensión innecesaria.

C19/C20: para equipos de mayor demanda

• C20 (macho) en el equipo o PDU; C19 (hembra) en el cable.
• Cómo reconocerlos: más anchos y rectangulares que C13/C14; parecen “más robustos”.
• Uso típico: estaciones de trabajo potentes, servidores, UPS/PDU de mayor capacidad y algunos switches/almacenamiento de gama alta.
• Cuándo migrar a C19/C20: cuando el equipo demanda más de lo que habitualmente maneja un conjunto C13/C14. Esto depende del diseño del equipo y de la normativa aplicable; confirma siempre en la placa/etiqueta del fabricante.
• Consejo (Jude): si dudas entre C13/C14 y C19/C20, no adivines: lee la placa del equipo y revisa la forma de la entrada. Comprar “más grande” sin necesidad complica el cableado y no aporta seguridad extra por sí solo.

¿Y el schuko?

• Es la clavija cilíndrica típica de hogar/oficina en muchos países (dos pines redondos y contactos laterales de tierra en ciertas variantes).
• La verás en regletas domésticas, cargadores y muchos equipos de consumo.
• Si tu UPS tiene salidas IEC (C13/C19) y tu equipo trae schuko, lo habitual es usar un cable directo con el extremo correcto (por ejemplo, C13 ↔ schuko) en vez de encadenar adaptadores.

Mini–check de 20 segundos (antes de comprar):

1. Mira la salida del UPS (¿C13? ¿C19? ¿schuko?).
2. Mira la entrada del equipo (¿C14? ¿C20? ¿schuko?).
3. Verifica corriente/consumo en la etiqueta y elige longitud/calibre acordes. (Ver normativa local.)

Desde mi experiencia: etiquetar los cables en PDU/UPS (“PC”, “NAS”, “Monitor”) ahorra tiempo y evita desconexiones por error cuando mueves el mueble o haces mantención.

Ratings comunes y límites seguros (genérico; ver normativa local)

Cuando hablamos de compatibilidad no basta con que “calce” el conector: hay que respetar los ratings (tensión, corriente) del conector, del cable y de la toma del UPS. Si uno de los tres queda corto, se transforma en el cuello de botella.

Valores típicos de referencia (comprueba siempre la etiqueta del fabricante y la normativa local):

• IEC C13/C14: uso común en PC/monitor/NAS; corriente habitual en el entorno doméstico/office: ~10 A a 250 V.
• IEC C19/C20: pensado para equipos de mayor demanda; corriente habitual: ~16 A a 250 V.
• Schuko: en muchos países, hasta 16 A a ~230 V.
• Entradas del UPS/PDU: algunas PDUs aceptan entrada C14 (≈10 A) y otras C20 (≈16 A). La entrada también limita todo el conjunto.

Desde mi experiencia: el rating lo impone el “más débil”. Un cable C19↔C20 no “convierte” una salida limitada en una de mayor capacidad.

Longitud y calibre importan

• A mayor longitud, mayor caída de tensión y calentamiento. En casa/oficina, suelo preferir 1–2 m salvo necesidad.
• El calibre (sección del conductor) determina cuánto calor disipará el cable a igual corriente. Evita cables “muy delgados” para tramos largos o consumos cercanos al límite.

Reglas rápidas que aplico en terreno

1. Lee la etiqueta del equipo (W o A) y compárala con la toma del UPS y el cable.
2. Prioriza cable directo con el conector correcto (por ejemplo, C13↔Schuko o C13↔C14), evitando adaptadores en cascada.
3. Si tu equipo se acerca a los 10 A, evalúa C19/C20 y una PDU adecuada para repartir cargas.
4. No mezcles regletas domésticas con PDUs profesionales sin revisar ratings y puesta a tierra.
5. Ante la mínima duda, no fuerces: cambia el cable por uno certificado y consulta a un electricista autorizado.

Si necesitas una referencia rápida de qué suelen soportar los UPS más comunes: UPS 600VA, 1000VA y 1500VA: qué equipos soportan en casa.

Señales de cuello de botella (actúa de inmediato)

• Calor localizado en el cable o en la entrada del equipo/UPS; el enchufe debe sentirse frío o apenas tibio.
• Olor a plástico caliente, decoloración en la clavija, marcas de hollín.
• Chisporroteos, chirridos o microcortes al mover el cable.
• El UPS emite alarma o se apaga bajo carga moderada sin razón aparente.
• Adaptadores que “bailan” o hacen mal contacto.

Seguridad básica: corta la energía antes de manipular, no uses cables dañados, evita adaptadores encadenados y, ante dudas, contacta a un electricista autorizado (ver normativa local).

Consejo práctico: si notas calor, olor a plástico o el conector “baila”, detén el uso y revisa fijaciones y calibre. En instalaciones con varios equipos IEC, una PDU reduce puntos de fallo y ordena el cableado.

Selección rápida por necesidad

C13 ↔ Schuko (UPS con C13 → equipo con clavija schuko):

EP 12 Ft Heavy Duty Appliance Extension Cord – 14 Gauge 3 Prong G…

• Space-Saving & Flexible Use: Features a flat plug design that sits flush against the wall, saving space and fitting easi…
• Versatile for Multiple Appliances: Perfect for large household appliances like washers, dryers, refrigerators, air condi…
• Safety Certified & Reliable Quality: UL-listed for safety, built with 14 AWG wire, 15 amps, 125 volts, and 1875 watts ca…

$15.99

Comprar en Amazon

C13 ↔ C14 (extensión/salto entre PDU y equipo C14):

CablesAndKits AC Power Cord, C14 to C13, 16AWG, 6FT | IEC60320 C1…

• Reliable C14 to C13 Power Cord: This IEC C14 to C13 power cable delivers consistent power for servers, PCs, monitors, an…
• Heavy-Duty 16AWG Construction: Built with 16 AWG pure copper wire, this 13A 250V power cord ensures efficient power tran…
• Versatile Compatibility: The C13 to C14 power cord fits standard IEC60320 connectors, commonly used with server power ca…

$10.39

Comprar en Amazon

Nota: prioriza cable directo al conector correcto antes que encadenar adaptadores

Guía “si–entonces” por escenarios reales

A continuación, resuelvo los casos más comunes tal como los veo en terreno. Sigue los pasos de cada escenario y valida siempre la etiqueta del equipo (W o A) y la longitud del cable que realmente necesitas.

Escenario 1: UPS con C13 → equipo con schuko

Si tu UPS tiene salidas C13 (hembra) y tu PC/monitor/regleta trae clavija schuko (macho), entonces:

1. Usa cable directo C13 ↔ schuko (evita adaptadores en cascada).
2. Comprueba que la corriente del equipo no supere lo típico de una vía C13 (~10 A).
3. Elige longitud corta (1–2 m suele bastar) para minimizar caída de tensión.
4. Conecta firme, sin holguras; verifica puesta a tierra operativa.
   Nota de seguridad: si notas calor en el conector o el cable, detén el uso y revisa calibre/longitud.

Consejo: cuando hay varios equipos con schuko, considera migrar a IEC donde sea posible para ordenar el cableado y reducir puntos de fallo.

Escenario 2: UPS con C13 → equipo con C14

Si tu UPS ofrece C13 y el equipo (PC, monitor, NAS) tiene entrada C14 (macho), entonces:

1. Usa cable C13 ↔ C14 (es la combinación más limpia para TI doméstica/SOHO).
2. Verifica la corriente del equipo y que no presione el límite C13 (~10 A).
3. Prefiere cable certificado y longitud ajustada a tu mueble/recorrido.
   Señal de alerta: olor a plástico o chisporroteos al mover el cable = cambio inmediato.

Escenario 3: UPS con C19 → equipo con C20

Si tu UPS/PDU tiene C19 (hembra) y el equipo (workstation/servidor) trae C20 (macho), entonces:

1. Usa cable C19 ↔ C20 (diseñado para mayores demandas).
2. Comprueba que el conjunto (UPS/PDU + cable) soporte ≈16 A y que la línea aguas arriba esté correctamente dimensionada.
3. Mantén trayectos cortos y ventilados; evita apilar fuentes de calor.
   No recomendado: convertir a schuko o “reducir” a C13 mediante adaptadores.

Escenario 4: UPS con C19 → equipo con C14 o schuko

Si necesitas alimentar equipos C14 o schuko desde una salida C19, entonces:

1. Evita “convertidores” directos. La solución limpia es una PDU IEC con entrada C20 y salidas C13 (y/o schuko si está contemplado).
2. Desde la PDU, usa C13 ↔ C14 hacia el equipo C14, o C13 ↔ schuko hacia equipos con clavija schuko.
3. Reparte la carga entre salidas y no satures un solo tramo.
   Ventaja práctica: la PDU te da orden, etiquetado y un mejor reparto térmico.

Escenario 5: UPS con schuko → equipos schuko / C14 / C20

• A schuko: usa schuko ↔ schuko doméstico, sin “T”/ladrones.
• A C14/C20: no directo. Valora cambiar de UPS a uno con salidas IEC o incorporar una PDU IEC apropiada.
  Motivo: convertir a schuko para equipos IEC de mayor demanda introduce cuellos de botella y riesgos de contacto.

Escenario 6: Varios equipos en un mismo UPS (PC + monitor + NAS)

1. Calcula la carga total y valida autonomía:
   → ¿Cuántos minutos de autonomía me dará mi UPS? fórmula y ejemplos.
2. Usa PDU IEC para distribuir salidas (C13) y evita adaptadores en cadena.
3. Etiqueta cada cable (“PC”, “Monitor”, “NAS”) para mantenimiento rápido.
4. Deja holgura mínima sin forzar conectores ni curvar en exceso.

Consejo: si algún equipo se acerca a los 10 A, separa su alimentación o migra a C19/C20. En mis instalaciones, eso reduce disparos por sobrecarga y calentamientos puntuales.

Seguridad básica: corta la energía antes de manipular; no uses cables dañados; evita encadenar adaptadores; y ante dudas, consulta a un electricista autorizado (ver normativa local).

Distribución de salidas en UPS domésticos (SOHO) y planificación de cargas

La mayoría de los UPS de escritorio combinan varias tomas IEC C13 y, según el modelo, alguna toma schuko o “regleta mixta”. La clave no es “llenar todos los huecos”, sino repartir carga y priorizar lo crítico (PC/NAS/router) para que, si te quedas corto, lo menos importante sea lo primero en desconectarse.

Prioriza y reparte (sin sobrecargar una sola vía)

• Orden de prioridad típico: 1) PC/estación principal, 2) NAS o equipo con datos, 3) router/ONT/switch, 4) monitor, 5) periféricos secundarios.
• Una carga por toma siempre que sea posible. Si necesitas varias salidas, usa PDU IEC (entrada C20 o C14, según tu UPS) en lugar de adaptadores o “T”.
• Evita “cuellos de botella”: una toma puede estar subdimensionada para varios equipos combinados; el límite lo impone la toma + cable.
• Longitud justa: un cable de 1–2 m reduce caída de tensión y desorden detrás del escritorio.

Desde mi experiencia: etiquetar cada cable (“PC”, “NAS”, “Router”) y dibujar un mapa simple de tomas te ahorra tiempo cuando haces mantención o cambias componentes.

PDU: cuándo conviene y cómo integrarla

• Si el UPS ofrece pocas C13 y tienes varios equipos IEC, una PDU te permite multiplicar salidas y ordenar cables en rack o bajo el escritorio.
• Entrada de la PDU: revisa si tu UPS entrega C14 (≈10 A) o C20 (≈16 A); compra la PDU acorde.
• Salidas: para entornos SOHO, lo más práctico es PDU con múltiples C13. Desde ahí, vas con C13↔C14 al equipo o C13↔schuko si algún dispositivo mantiene clavija schuko.
• Reparto térmico: deja espacio para ventilación y evita enrollar cables sobre fuentes/UPS.

“Regletas mixtas” y tomas con/sin batería

• Algunos UPS traen un bloque de tomas en batería y otro de solo supresión (protección sin respaldo). Conecta lo crítico al bloque en batería; deja cargadores o periféricos no críticos en el bloque de solo supresión.
• Identificación: suele venir serigrafiado en la tapa posterior. Si no, revisa el manual del modelo (varía por fabricante).

Comprobaciones rápidas antes de cerrar la instalación

• Autonomía esperada: estima minutos con tu carga real y ajusta prioridades si es necesario.
• Ubicación y ventilación: evita encajonar el UPS; deja espacio para disipación y acceso a cables.
• Prueba de corte: simula un apagón (botón de test o desconexión controlada) y verifica que solo lo crítico permanece encendido el tiempo esperado.

Seguridad básica: corta la energía antes de manipular; no uses cables dañados; evita adaptadores en cascada; y ante dudas, consulta a un electricista autorizado (ver normativa local).

Cables y adaptadores: qué elegir y qué evitar

Elegir bien el cable (y evitar adaptadores innecesarios) es la mitad del éxito. La otra mitad es respetar longitud, calibre y rating del conjunto (UPS + toma + cable + equipo).

Tipos de cables más usados (y para qué sirven)

• C13 ↔ Schuko: cuando el UPS tiene salida C13 y el equipo trae clavija schuko.
• C13 ↔ C14: para equipos con entrada C14 (PC, monitor, NAS, impresoras).
• C19 ↔ C20: para cargas mayores (workstations/servidores).
• Extensiones cortas IEC (p. ej., C13↔C14 0,3–1 m): ordenan el rack/escritorio sin sumar caída de tensión.

Desde mi experiencia: si puedes resolver con cable directo (conector correcto en ambos extremos), evitas puntos de fallo y calor en contactos.

Longitud y calibre (por qué importan)

• Longitud: más metros ⇒ más caída de tensión y más desorden. En SOHO, suelo preferir 1–2 m salvo necesidad real.
• Calibre/sección: cables más “gruesos” disipan mejor el calor a la misma corriente. Evita secciones mínimas en tiradas largas o cercanas al límite del conector.
• Curvaturas: no fuerces radios cerrados; evita aplastar cables detrás de muebles o bases de monitor.

Certificaciones y calidad (lo que reviso al comprar)

• Marcado claro de tensión/corriente en la chaqueta del cable o ficha técnica.
• Fichas/enchufes bien moldeados y firmes; nada de holguras.
• Tomas con tierra operativa cuando corresponda.
• Compatibilidad con la norma IEC 60320 para C13/C14/C19/C20.
• Enchufe acodado (cuando el espacio es limitado) para aliviar tirones.

Adaptadores: ¿cuándo sí y cuándo no?

• Sí, con criterio: casos puntuales y temporales, con rating adecuado y buen ajuste mecánico.
• No recomendable: encadenar adaptadores, convertir C19/C20 a formatos inferiores, o “bajar” de IEC a schuko para cargas altas.
• Regla general: si el adaptador “baila”, se calienta o añade una palanca al conector, es una mala solución. Pasa a cable directo o PDU.

Buenas prácticas con PDUs/regletas IEC

• Entrada acorde al UPS: C14 (≈10 A) o C20 (≈16 A). La entrada de la PDU marca límite.
• Salidas C13 para la mayoría de equipos. Desde ahí usas C13↔C14 o C13↔Schuko según cada dispositivo.
• Reparto de cargas: no concentres todo en una sola vía; etiqueta cables y deja ventilación.
• Evita “T” domésticas colgando de una salida IEC: añade resistencia y puntos calientes.

Checklist de compra (rápido)

1. Tipo de salida del UPS (C13/C19/schuko) y entrada del equipo (schuko/C14/C20).
2. Corriente/W del equipo en la etiqueta (elige cable con margen).
3. Longitud mínima útil (1–2 m en la mayoría de casos).
4. Calibre y certificación visibles.
5. ¿Necesitas PDU para varias salidas? Evita adaptadores en cascada.
6. Revisa puesta a tierra y firmeza de los conectores.

Seguridad básica: corta la energía antes de manipular; no uses cables dañados; evita adaptadores encadenados; y ante dudas, contacta a un electricista autorizado (ver normativa local).

Compatibilidad eléctrica más allá del enchufe: PFC activo y forma de onda

Elegir el conector/cable correcto no basta si el tipo de onda del UPS no es compatible con tu equipo. Muchas fuentes con PFC activo (Power Factor Correction) funcionan mejor —y de forma más silenciosa y estable— con onda senoidal pura. Cuando la onda no es adecuada (simulada/por pasos), pueden aparecer zumbidos, reinicios bajo carga o calentamiento innecesario.

¿Cómo sé si mi equipo tiene PFC activo?

• PCs de los últimos años y fuentes con certificación 80 PLUS suelen incorporar PFC activo.
• Revisa la etiqueta de la fuente o la ficha del fabricante. Si no estás seguro, asume PFC activo y elige UPS de onda pura.

Qué pasa si combino PFC activo + onda simulada

• Síntomas frecuentes: zumbido en la fuente, microcortes al conmutar a baterías, apagones al iniciar cargas altas (picos de GPU/CPU), o ruido eléctrico en audio.
• Riesgo práctico: menor autonomía útil y estrés en la fuente/UPS.

Recomendación rápida (si–entonces)

• Si tu PC/Workstation/NAS tiene PFC activo → elige UPS senoidal puro (idealmente line-interactive u online, según presupuesto).
• Si el equipo es muy básico o cargas no sensibles → un UPS de onda simulada puede servir, pero confirma que, al conmutar a baterías, no haya zumbidos ni reinicios.

Desde mi experiencia, cuando hay dudas, subir a onda pura evita llamados de garantía y ruidos molestos. Prefiero pagar un poco más y cerrar el tema.

No confundir: forma de onda ≠ AVR

• La forma de onda define cómo entrega energía el UPS (senoidal pura vs simulada).
• El AVR (regulación automática de voltaje) no cambia la forma de la onda; solo corrige variaciones de tensión. (Lo desarrollamos en la siguiente sección.)

Checklist de compatibilidad

1. ¿Tu fuente/equipo tiene PFC activo? (si no sabes, sí por defecto).
2. ¿El UPS especifica onda senoidal pura?
3. Prueba de corte real: desconecta de la red y confirma que no hay zumbidos ni reinicios.
4. Revisa carga pico (arranque de GPU/servidor). Si hay caídas, recalibra VA/W o sube de gama de UPS.

Interlink útil: más detalles en
→PFC activo en fuentes de PC: por qué necesitas UPS de onda pura.

Seguridad básica: corta la energía antes de manipular; no uses cables dañados; evita adaptadores en cascada; y ante dudas, consulta a un electricista autorizado (ver normativa local).

Impacto del cableado en autonomía y eficiencia

Aunque el UPS determine gran parte de la autonomía, el cableado también influye. La resistencia adicional por longitud excesiva, sección insuficiente o mal contacto se traduce en pérdidas (calor) y, por ende, en menos minutos útiles bajo batería.

Lo que más afecta (prioridad práctica)

1. Longitud del cable
   Cuanto más largo, más caída de tensión. En entornos domésticos/office suele bastar 1–2 m. Evita “guardar metros” enrollados: añaden resistencia y acumulan calor.
2. Sección (calibre)
   Cables más delgados calientan antes a igual corriente. Si tu equipo trabaja cercano al límite de C13, conviene una sección generosa y tramos cortos.
3. Contactos y adaptadores
   Cada unión es un posible punto caliente. Conectores flojos o adaptadores en cascada aumentan pérdidas y pueden disparar alarmas del UPS antes de tiempo.
4. Distribución de cargas
   Concentrar varios equipos en una sola toma crea cuellos de botella. Una PDU IEC bien elegida reparte corriente y ordena el mueble/rack.

Desde mi experiencia, cuando se corrigen tres cosas —longitud, sección y puntos de contacto— la autonomía percibida mejora porque el sistema trabaja más frío y con menos caídas intempestivas.

Eficiencia del sistema: UPS + cableado + equipo

• El UPS tiene su eficiencia interna y un consumo en reposo propios (no dependen del cable), pero un cable inadecuado puede hacer que el conjunto demande más para entregar lo mismo.
• En cargas sensibles (PC con PFC activo), pequeñas pérdidas en el cableado pueden favorecer microbajadas que acortan minutos útiles.

Para profundizar:

• Cómo estimar minutos de autonomía con tu carga real.
• Consumo en reposo y modos de eficiencia del UPS.

Checklist de optimización (rápido)

• Usa la longitud mínima útil; evita bobinas de cable bajo el escritorio.
• Verifica sección y rating impresos en el cable.

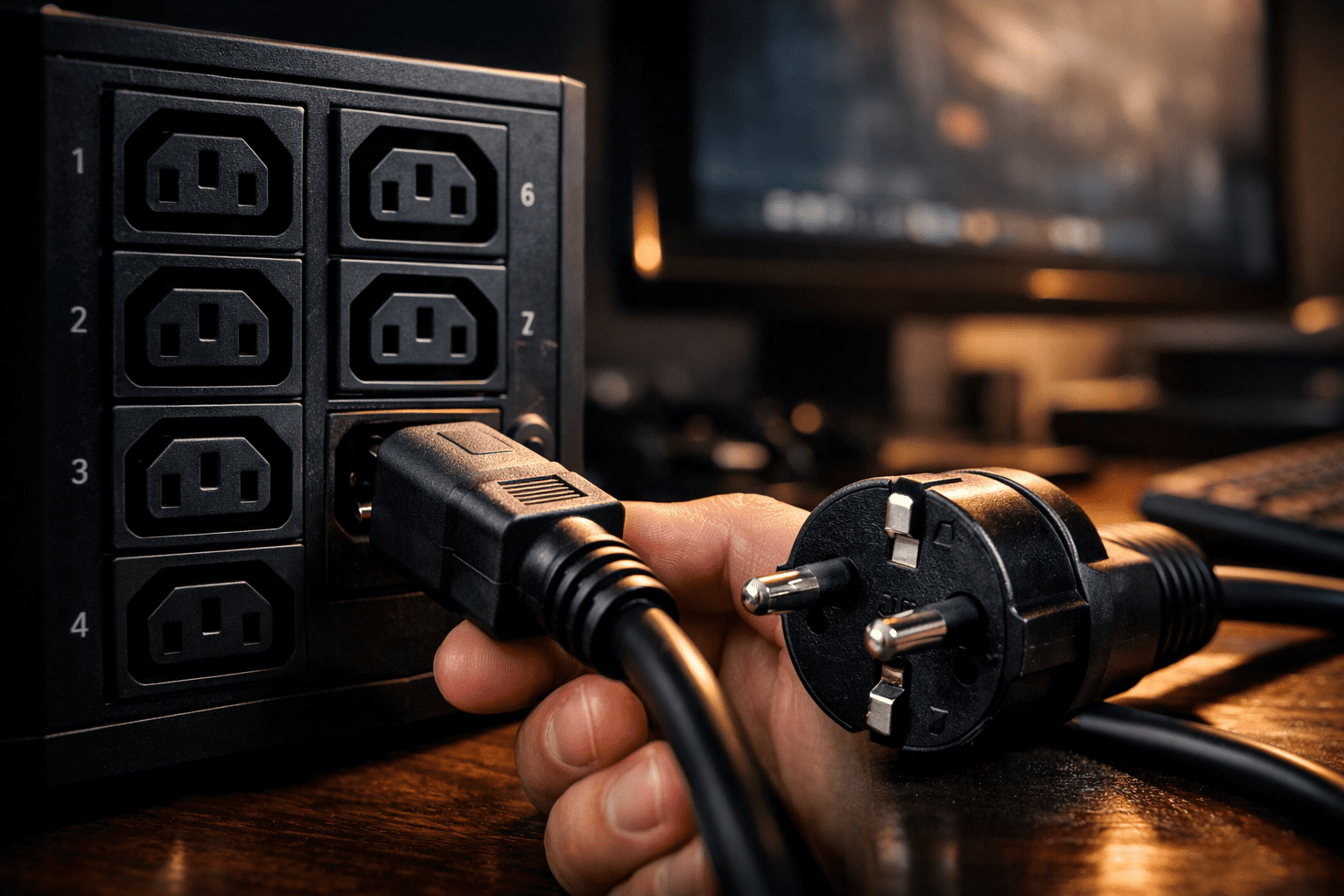

• Prioriza cable directo con el conector correcto (C13↔C14, C13↔Schuko, C19↔C20).
• Revisa que no haya juego en clavijas/hembras; si “baila”, cámbialo.
• Distribuye cargas con PDU IEC acorde a la entrada de tu UPS (C14/C20).
• Tras instalar, realiza prueba de corte y comprueba que no hay zumbidos, calentamientos ni caídas inesperadas.

Seguridad básica: corta la energía antes de manipular; no uses cables dañados; evita adaptadores encadenados; y ante dudas, consulta a un electricista autorizado (ver normativa local).

Mantenimiento básico y señales de alerta en cables/conectores

Un cable correcto hoy puede volverse punto débil mañana por desgaste, suciedad o tirones. Con una rutina simple evitas calentamientos, falsos contactos y cortes inesperados.

Inspección visual rápida (1 vez al mes)

• Clavijas y hembras: sin holguras, grietas ni pestañas partidas.
• Chaqueta del cable: sin cortes, aplastamientos, dobleces marcados ni “brillo” por fricción.
• Apoyos y tracción: nada “colgando”; usa guías o bridas para aliviar peso en la clavija.
• Tomas del UPS/PDU: firmeza al conectar/desconectar; si “baila”, cámbiala o usa otra salida.

Desde mi experiencia, el 80% de los calentamientos proviene de mal contacto mecánico o cables forzados contra el mueble.

Limpieza y orden (cada 2–3 meses)

• Polvo: retíralo con paño seco o aire a baja presión (UPS apagado y desconectado).
• Ruta de cables: evita espiras/rollos innecesarios; deja radios de curvatura amplios.
• Etiquetado: nómbralos (“PC”, “NAS”, “Router”) para no desconectar por error.

Prueba de funcionamiento (trimestral)

1. Guarda trabajos y cierra aplicaciones críticas.
2. Simula un corte (función “test” del UPS o desconexión controlada).
3. Verifica que todos los equipos críticos permanezcan encendidos sin zumbidos ni parpadeos.
4. Toca (con cuidado) la zona de conectores: deben estar frías o apenas tibias.

Señales de alerta (actúa de inmediato)

• Olor a plástico, decoloración o hollín en la clavija/entrada.
• Conector que calienta más que el entorno.
• Chisporroteo, crujidos, o al mover el cable se producen microcortes.
• Holgura evidente: entra/sale con demasiada facilidad.
• Marcas negras en patas/pines o aislante “reblandecido”.

Cuándo reemplazar el cable/conector

• Cualquier daño visible en chaqueta o conectores.
• Calentamiento recurrente aun respetando carga y longitud.
• Después de una sobretensión severa o evento eléctrico anómalo (por seguridad preventiva).
• Si el cable no tiene marcado de tensión/corriente o dudas de su procedencia, cámbialo por uno certificado.

Buenas prácticas que alargan la vida útil

• Longitud mínima útil (1–2 m suele bastar en escritorio).
• Cable directo con el conector correcto; evita adaptadores en cascada.
• PDU para repartir varias cargas IEC en vez de regletas domésticas o “T”.
• Ventilación: no tapes fuentes ni dejes cables apoyados sobre disipadores calientes.

Seguridad básica: corta la energía antes de manipular; no uses cables dañados; respeta los valores de A/V indicados por fabricante; y ante dudas, consulta a un electricista autorizado (ver normativa local).

FAQ rápida (compra y seguridad)

Seguridad básica: corta la energía antes de manipular, no uses cables dañados, evita adaptadores encadenados y, ante dudas, consulta a un electricista autorizado (ver normativa local).

Checklist imprimible antes de comprar cable/adaptador

Úsalo tal cual, antes de hacer la compra o montar el equipo. Márcalo punto por punto.

A) Datos de mi UPS

• Tipo de salida confirmada: ☐ C13 ☐ C19 ☐ Schuko ☐ Regleta mixta
• Bloques: sé cuáles tomas están en batería y cuáles son solo supresión (lo indica el equipo/manual).
• Entrada de mi PDU (si la uso): ☐ C14 (≈10 A) ☐ C20 (≈16 A).
• Espacio/ventilación disponibles para evitar calor y curvaturas forzadas.

B) Datos del equipo

• Tipo de entrada confirmada: ☐ Schuko ☐ C14 ☐ C20.
• Potencia/corriente leída en la etiqueta (W o A): ______
• ¿Usa PFC activo? ☐ Sí ☐ No / No lo sé (asumir sí y preferir onda pura).
• ¿Es equipo crítico (PC principal, NAS, router)? ☐ Sí ☐ No

C) Cable correcto

• Tipo elegido (según matriz): ☐ C13↔Schuko ☐ C13↔C14 ☐ C19↔C20 ☐ Otro: ______
• Longitud mínima útil (evitar sobrantes): ☐ 0,5 m ☐ 1 m ☐ 1,8 m ☐ 2 m ☐ 3 m ☐ Otro: ___
• Sección/calibre y rating visibles en la chaqueta/ficha.
• Conectores firmes (sin holguras) y moldeado de calidad.

D) Adaptadores (solo si no hay alternativa)

• Evito encadenar adaptadores.
• El adaptador tiene rating ≥ al del tramo que reemplaza.
• Comprobé que no añade palanca ni deja el conector “bailando”.

E) Distribución y PDU

• Si conecto varios equipos, uso PDU IEC (no “T” domésticas).
• Reparto cargas: no saturar una sola vía/toma.
• Cables etiquetados: PC / Monitor / NAS / Router.

F) Montaje seguro

• Radios de curvatura amplios; sin cables aplastados.
• Puesta a tierra operativa (cuando corresponde).
• Sin bobinas/rollos de cable escondidos (calientan y desordenan).

G) Prueba final

• Test de corte: conmutar a batería y verificar que no hay zumbidos, parpadeos ni reinicios.
• Tacto rápido (con cuidado): conectores fríos o apenas tibios tras varios minutos.
• Autonomía estimada coincide con lo esperado.

Seguridad básica: corta la energía antes de manipular; no uses cables dañados; respeta los valores de A/V indicados por el fabricante; ante dudas, consulta a un electricista autorizado (ver normativa local).

También te puede interesar

• Cómo elegir VA y W para PC y router.
• Autonomía del UPS: fórmula y ejemplos.
• PFC activo: cuándo necesitas onda pura.
• AVR en el UPS: qué regula y qué no.
• ¿Dónde ubicar el UPS? ventilación y cables.
