Cajas de paso y de empalme: diferencias y organización interna

Soy Stevenson, electricista con más de 10 años de experiencia, ex capataz (equipo de 10 personas) y formado en Salesianos Don Bosco (2 años). En esta guía te ayudo a elegir correctamente entre caja de paso y caja de empalme, y a ordenar el interior para que el mantenimiento sea rápido y seguro (ajusta siempre a la normativa local del proyecto).

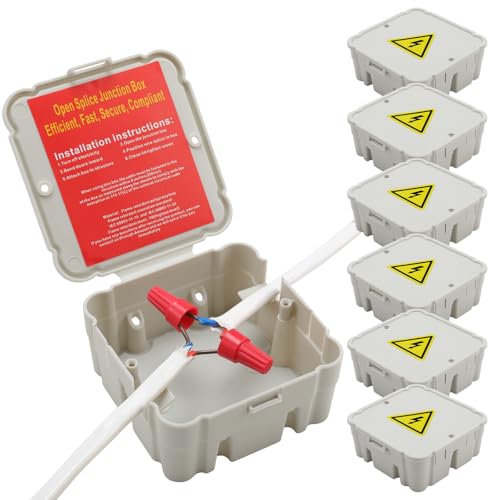

Open Splice repairing, One-Piece Grey Wire junction box (6-pack) …

• Easy Installation: can be installed directly without disconnecting the wires 1.Open the junction box directly. 2. Put th…
• Using Flame-Retardant Materials:Material:Flame retardant polypropylene Flame retardant execution standard:IEC 60695-11-1…
• Anti Electric Shock Warning Signs: Anti electric shock signs can remind children and people not to touch the junction bo…

$29.99

Comprar en Amazon

Alcance y criterio práctico

El objetivo es que identifiques cuándo usar cada caja y cómo organizarlas dentro de una canalización: qué entra por cada lado, cómo disponer los conductores y qué conectores conviene. Pensaremos en recorridos típicos con conduit y canalizaciones mixtas, priorizando accesibilidad de tapa y puntos de halado.

• Contexto de uso.
  • Caja de paso (pull): se incorpora en tramos largos o con varios cambios de dirección para tirar el cable sin forzarlo.
  • Caja de empalme (junction): aloja derivaciones/empalmes y debe quedar accesible para revisión.
• Qué ganarás. Menos fallas por tracción excesiva, empalmes limpios, identificación clara y futuras ampliaciones sin rehacer la instalación.
• Relación con el conduit. La elección de codos/curvas y accesos influye directamente en el tipo de caja y su ubicación. Si necesitas repasar accesorios y medidas de conduit: Codos, curvas y “T” para conduit: cómo elegir accesorios y medidas.

Definiciones claras: ¿cuándo es caja de paso y cuándo caja de empalme?

Caja de paso (pull box)

• Para qué sirve: es un punto de halado que facilita pasar conductores en tramos largos o con varios cambios de dirección.
• Qué se hace dentro: solo guiar/encaminar cables; no es para empalmar ni alojar conectores.
• Cuándo conviene: cuando el recorrido acumula muchas curvas o necesitas rearmar el tirado sin forzar el forro.
• Ubicación típica: alineada con la canalización y con tapa accesible para futuras intervenciones.

Caja de empalme (junction box)

• Para qué sirve: alberga empalmes, derivaciones y uniones protegidas.
• Qué se hace dentro: ordenar conductores, conectar (p. ej., conectores de palanca o regletas) y rotular los circuitos para mantenimiento.
• Cuándo conviene: donde se ramifica un circuito, cambias de sección o necesitas terminaciones limpias antes de equipos/dispositivos.
• Apoyo útil: para una identificación clara y rápida de los hilos, usa marcadores/anillos.
  Y, si empleas conectores de palanca/PUSH, repasa sus usos y límites: Conectores rápidos tipo “WAGO”: series populares y en qué casos usarlos (221, 222, 2273, 773, 243).

Accesibilidad y tapa

• Nunca ocultes estas cajas sin un medio de acceso; la tapa debe quedar visible y alcanzable.
• Deja espacio de trabajo alrededor (frente libre) y evita ubicarlas detrás de muebles fijos o cielos no registrables.
• En exterior o ambientes húmedos/polvorientos, elige cajas y tapas acordes al ambiente (con sellos y prensaestopas compatibles).

Dimensionamiento básico (sin normativa local)

Cajas de paso (pull box): longitudes mínimas de referencia

Objetivo: que el halado no dañe el forro ni fuerce los radios de curvatura.

• Tramo recto (sin cambio de dirección interno): una regla práctica muy difundida pide que la longitud interior de la caja sea ≈ 8 × el diámetro del conduit mayor que entra en esa pared.
• Con cambios de dirección (ángulos/U-pulls): como orientación, usa ≈ 6 × el diámetro del conduit mayor medido desde la pared de entrada hasta la pared opuesta, y suma los diámetros de los conduits que entren por la misma pared.
• Ejemplo rápido: si el conduit mayor es 3/4″ (0,75″):
  • Tramo recto → 8 × 0,75″ ≈ 6″ de longitud interior.
  • Con cambio de dirección → 6 × 0,75″ ≈ 4,5″ (y + la suma de diámetros de los conduits de la misma pared, si aplica).
• Importante: estas son reglas prácticas; valida siempre la normativa local y la ficha del fabricante de la caja.

Cajas de empalme (junction box): volumen y ocupación

Objetivo: que conectores y conductores no queden comprimidos y se mantengan radios suaves.

• La caja debe ofrecer volumen útil suficiente para la cantidad de conductores, empalmes/conectores y dispositivos (si los hubiera).
• Cada conductor que entra y cada empalme ocupa volumen: revisa la tabla/nota del fabricante de la caja y ajusta a la norma local.
• No sobrellenes: si dudas, sube una medida de caja o redistribuye en dos cajas.
• Dentro de la caja respeta radios de curvatura y evita “bucles apretados”, especialmente con cable rígido; manejo y terminaciones aquí: Cable rígido vs cable flexible: diferencias, usos y compatibilidad de bornes.

Consejo práctico: si el recorrido trae varias curvas o es largo, intercala cajas de paso en lugar de intentar empalmar dentro de ellas. Los empalmes deben ir en junction boxes y con tapa accesible.

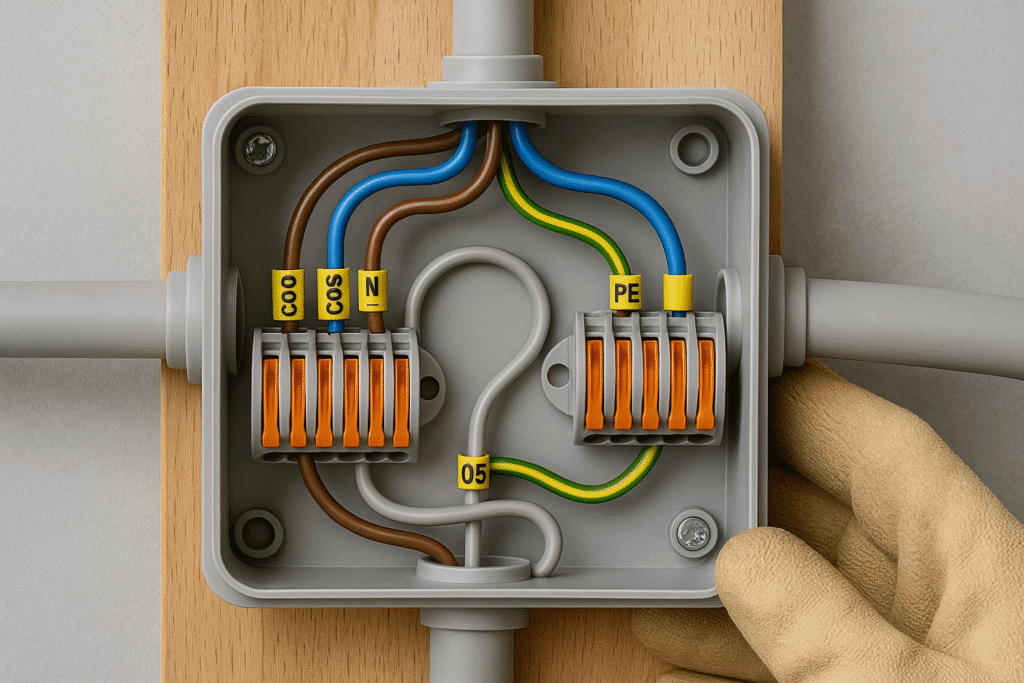

Organización interna (junction box) para un mantenimiento rápido

Orden de conductores y radios de curvatura dentro de la caja

• Separa por función: agrupa fases (L), neutros (N) y tierra (PE) en zonas claras para evitar cruces.
• Deja “alivio” de cable: un pequeño bucle suave por conductor facilita futuros rearmados sin tracción. Evita curvas cerradas; respeta radios suaves (ver normativa local).
• Entrada limpia: si llegan varios conduits, orienta los mazos para que no crucen frente a los conectores. Primero acomoda, luego conecta.
• Evita pellizcos: revisa que tapa y bordes no presionen el aislante; quita rebabas y usa prensaestopas/embudos cuando corresponda.

Conectores internos adecuados (y cuándo usarlos)

• Conectores de palanca / PUSH WIRE (empalmes limpios y repetibles): ideales para derivaciones y rearme rápido. Útiles con rígido y flexible (según modelo y rango en mm²).
  Guía práctica: Conectores rápidos tipo “WAGO”: series populares y en qué casos usarlos (221, 222, 2273, 773, 243).
• Bornes/regletas atornilladas: buena sujeción y verificables a la vista. Útiles cuando se requiere par de apriete documentado o bloques compactos.
• Borneras de paso (módulos en riel): si la caja lo permite y el proyecto pide terminaciones ordenadas o futuras ampliaciones.
• En todos los casos: confirma rango de sección (mm²), tipo de conductor (rígido/flexible) y temperatura admisible del conector (ver ficha del fabricante).

Etiquetado/rotulación (códigos consistentes y duplicados)

• Marca ambos extremos de cada conductor con anillos/etiquetas (código corto para bornes; etiqueta para ramales).
  Cómo elegir y aplicar: Marcadores y anillos para cables: identifica conductores sin errores.
• Convención simple: L, N, PE + número de circuito/borne (ej.: C05–L, C05–N). Mantén orientación de lectura uniforme.
• Documenta en una planilla pegada en la tapa o en el tablero (origen ↔ destino, observaciones).

Remates y protección del empalme

• Termorretráctil (cuando aplica) para reforzar aislación local y dar acabado profesional en empalmes sensibles o salidas de equipos:
  https://domesticlife.info/tubo-termorretractil-ratios-2-1-y-3-1-con-o-sin-adhesivo/
• Distribución dentro de la caja: deja los conectores perimetrales, dejando el centro libre para maniobrar y cerrar sin esfuerzos.

Checklist exprés antes de cerrar la tapa

• Conductores sin tensión mecánica, radios suaves, sin rebabas ni aristas.
• Conectores bien asentados y dentro de su rango (mm² / clase de cable).
• Códigos visibles y duplicados en los hilos que entran/salen.
• Volumen no sobrecargado: si va justo, sube tamaño o reubica parte del empalme.
• Tapa accesible y, si es exterior/húmedo, sellos correctos según el sistema.

Ubicación y accesibilidad (interior/exterior)

Altura, orientación de tapa y espacio de trabajo

• Coloca las cajas a una altura que permita maniobrar con herramientas sin forzar conductores.
• Orienta la tapa hacia el lado de acceso (pasillo, frente de tablero, bajo cielo registrable).
• Deja frente libre para abrir/cerrar sin retirar equipos ni desmontar muebles.

Grado de protección y sellos (exterior/humedad/polvo)

• En exterior o zonas húmedas/polvorientas, usa cajas y tapas con IP/protección acordes y prensaestopas/juntas compatibles.
• Verifica que los accesorios (conectores, condulets, prensaestopas) mantengan el mismo nivel de protección.

Evitar obstáculos y recorridos sin puntos de halado

• No ubiques cajas detrás de elementos fijos o cielos no registrables.
• En recorridos largos o con varios giros, intercala cajas de paso para rearmar el tirado (tapa accesible).
• Si las rutas quedan a la vista, acompaña con canaletas para un acabado limpio y registro fácil.

Cuando la canalización llega a tablero

• Alinea entradas y deja puntos de registro cercanos al tablero.
• Dentro del tablero, organiza y termina en borneras de carril DIN si el proyecto lo exige.

Compatibilidad con conduit y accesorios

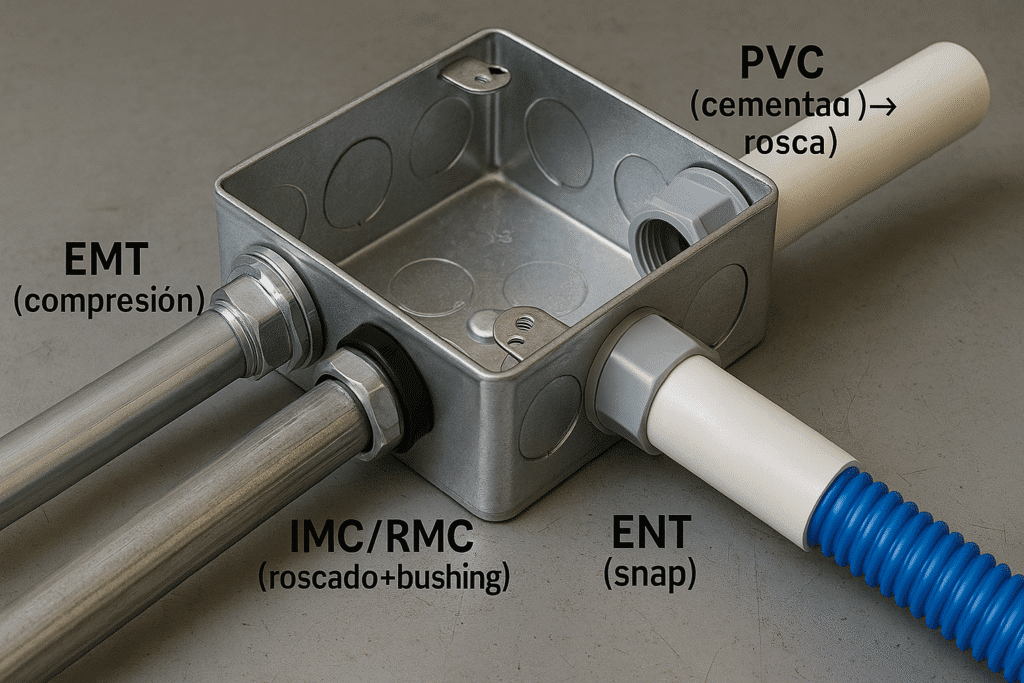

Entradas y fijaciones según el sistema

• EMT (no roscado): usa conectores/acoples de compresión o set-screw del mismo diámetro nominal. Para entrar a caja/armario, añade contratuerca y arandela adecuada.
• IMC/RMC (roscado): emplea codos/“T”/coplas roscadas y prensaestopas o bushings cuando corresponda. Asegura el apriete sin forzar roscas.
• PVC rígido: uniones cementadas (primer + cemento, si aplica). Curvas, “T” y manguitos del mismo sistema. Evita mezclar con piezas EMT/roscadas sin adaptador.
• ENT: accesorios propios (enchufe/clip del sistema); no intercambiar con EMT/PVC/roscado.

Adaptadores y transiciones (sin improvisar)

• EMT ↔ roscado (IMC/RMC/caja roscada): adaptador EMT-a-rosca + contratuerca/arandela.
• PVC ↔ roscado: adaptadores compatibles del mismo tamaño nominal.
• EMT ↔ PVC: transición con adaptador específico (no cementes EMT ni uses set-screw en PVC).
• Mantén alineación y evita “cuellos de botella” (reductores solo cuando el diseño lo pida).

Sellado, protección y prensaestopas

• En exterior/humedad/polvo, usa juntas, prensaestopas y tapas con el grado de protección exigido por el ambiente.
• Comprueba que el nivel de protección sea coherente en todas las piezas de la línea (tubo, conector, caja/tapa).

Continuidad de puesta a tierra (sistemas metálicos)

• Verifica que conectores y uniones mantengan continuidad eléctrica del conduit metálico cuando el diseño lo requiere.
• Limpia superficies de contacto, usa accesorios certificados y aprieta al valor indicado por el fabricante.

Verificaciones antes de cerrar

• Diámetro nominal coherente en tubo y accesorio.
• Método de unión correcto (compresión/roscado/cementado/propio del ENT).
• Alineación sin rebabas; bordes biselados donde aplique para no dañar el forro.
• Accesibilidad real a la tapa y a los puntos de halado previstos.

Para repasar “codo 90°, curva 45°, ‘T’, manguitos y condulets” y cómo elegirlos por trazado/espacio: Codos, curvas y “T” para conduit: cómo elegir accesorios y medidas.

Errores comunes y cómo evitarlos

1) Usar caja de paso para empalmes

• Problema: se pierde espacio de halado y accesibilidad.
• Solución: los empalmes van en caja de empalme (junction) con tapa accesible; la caja de paso es solo para tirar conductores.

2) Tapas ocultas o sin acceso

• Problema: imposible revisar, añadir o reparar.
• Solución: coloca las cajas donde la tapa quede visible y alcanzable (frente libre).

3) Dimensionado insuficiente

• Problema: conductores comprimidos, radios cerrados y aislamientos dañados.
• Solución: en cajas de paso, usa longitudes internas de referencia (≈8× recto / ≈6× con cambio de dirección del mayor conduit) y valida con normativa local; en junction, respeta volumen útil según ficha.

4) Mezclar sistemas sin adaptador

• Problema: uniones débiles o no estancas (EMT con PVC/roscado “a la fuerza”).
• Solución: usa adaptadores certificados según el sistema y la misma medida nominal. Para repasar accesorios y uniones: Codos, curvas y “T” para conduit: cómo elegir accesorios y medidas.

5) Recorridos largos sin puntos de halado

• Problema: exceso de fricción y tirado difícil.
• Solución: intercala cajas de paso o condulets en cambios de dirección o tramos extensos.

6) Desorden interno y falta de identificación

• Problema: errores de reconexión y diagnósticos lentos.
• Solución: agrupa L/N/PE, deja alivio de cable, usa conectores adecuados y marca ambos extremos.

7) Rebabas y bordes sin biselar

• Problema: cortes en el forro al halar.
• Solución: desbarba/bisela entradas y alinea conduits y accesorios.

8) Conectores fuera de rango o mal instalados

• Problema: solturas, calentamientos y fallas intermitentes.
• Solución: elige conectores por mm² y tipo de conductor (rígido/flexible) y monta según ficha. Guía útil: Cable rígido vs cable flexible: diferencias, usos y compatibilidad de bornes.

Tabla rápida de elección

Preguntas frecuentes
